气体环网柜和固体环网柜区别与联系
充气柜,环网柜有哪些不同?应该怎样区分
充⽓柜,环⽹柜有哪些不同?应该怎样区分滴滴⼀下来活⼉啦
(环⽹柜)
环⽹柜是⼀组输配电设备装在柜体内或拼装间隔式环⽹供电单元的电⽓设备,采⽤负荷开关、
熔断器,结构简单、体积⼩,提⾼供电参数和性能以及供电安全等特点。
每个配电⽀路设⼀台
出线开关柜,环⽹柜的额定电流都不⼤,环⽹柜中的⾼压开关⼀般是负荷开关,采⽤负荷开关
操作正常电流,⽤熔断器断开短路电流,结合起来就取代了断路器。
(充⽓柜)
充⽓柜是新⼀代开关设备,开关可采⽤永磁机构、弹簧机构断路器。
充⽓柜结构紧凑、操作灵
活等优点。
应⽤场景不同技术⽅案有所差异。
充⽓柜适⽤于对⽤电要求较⾼的场合。
环⽹柜是按照应⽤来分类的,指开关柜在环形⽹络上,这些开关柜⼤多是额定电流不⼤于630A的负荷开关柜和组合电器柜,属于⼆次配电设备, ⽽充⽓柜是⼀种以⽓体为绝缘介质的开关设备,按照
应⽤领域可分为⼀次配电设备和⼆次配电设备, 因充⽓柜结构紧凑,尺⼨⼩,很多环⽹柜都使⽤充
⽓柜。
充⽓柜的设计为变压器的保护提供了两种选择:负荷开关—熔断器组合电器和具有继电保护的
断路器。
作为⾸选的环⽹单元,充⽓柜可以提供全套集成化的遥控与监视单元环⽹柜采⽤标准
化的器件如负荷开关、SF6或真空断路器、接地开关、互感器和⼆次元件。
通过这些标准化元件组合,环⽹柜能⼴泛地⽤于不同场合。
老师傅带你了解10kV配电环网柜,看完不仅懂了操作,还懂了原理
老师傅带你了解10kV配电环网柜,看完不仅懂了操作,还懂了原理一、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并无环网柜。
环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上)实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备,常用于环网供电系统,故俗称环网柜,也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA。
负荷开关柜构造简单,成本较低,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于 630A,负荷开关额定开断电流一般小于等于 630A(少数达到 1700A),变压器柜(出线柜)额定电流(熔断器)一般不大于125A,高档负荷开关的转移电流可以达到2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
1.2分类环网柜根据气箱结构分为共箱式与单元式;根据整体结构分为美式与欧式;根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式;根据户内外分户内环网和户外环网。

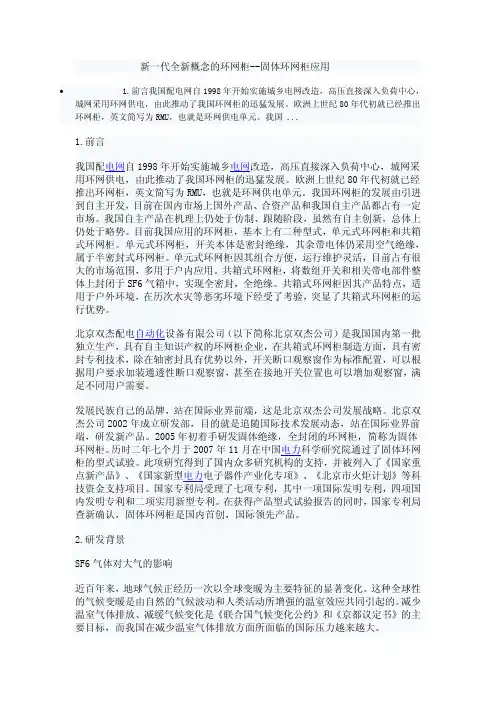

新一代全新概念的环网柜--固体环网柜应用
新一代全新概念的环网柜--固体环网柜应用• 1.前言我国配电网自1998年开始实施城乡电网改造,高压直接深入负荷中心,城网采用环网供电,由此推动了我国环网柜的迅猛发展。
欧洲上世纪80年代初就已经推出环网柜,英文简写为RMU,也就是环网供电单元。
我国 ...1.前言我国配电网自1998年开始实施城乡电网改造,高压直接深入负荷中心,城网采用环网供电,由此推动了我国环网柜的迅猛发展。
欧洲上世纪80年代初就已经推出环网柜,英文简写为RMU,也就是环网供电单元。
我国环网柜的发展由引进到自主开发,目前在国内市场上国外产品、合资产品和我国自主产品都占有一定市场。
我国自主产品在机理上仍处于仿制、跟随阶段,虽然有自主创新,总体上仍处于略势。
目前我国应用的环网柜,基本上有二种型式,单元式环网柜和共箱式环网柜。
单元式环网柜,开关本体是密封绝缘,其余带电体仍采用空气绝缘,属于半密封式环网柜。
单元式环网柜因其组合方便,运行维护灵活,目前占有很大的市场范围,多用于户内应用。
共箱式环网柜,将数组开关和相关带电部件整体上封闭于SF6气箱中,实现全密封,全绝缘。
共箱式环网柜因其产品特点,适用于户外环境,在历次水灾等恶劣环境下经受了考验,突显了共箱式环网柜的运行优势。
北京双杰配电自动化设备有限公司(以下简称北京双杰公司)是我国国内第一批独立生产,具有自主知识产权的环网柜企业,在共箱式环网柜制造方面,具有密封专利技术,除在轴密封具有优势以外,开关断口观察窗作为标准配置,可以根据用户要求加装通透性断口观察窗,甚至在接地开关位置也可以增加观察窗,满足不同用户需要。
发展民族自己的品牌,站在国际业界前端,这是北京双杰公司发展战略。
北京双杰公司2002年成立研发部,目的就是追随国际技术发展动态,站在国际业界前端,研发新产品。
2005年初着手研发固体绝缘,全封闭的环网柜,简称为固体环网柜。
历时二年七个月于2007年11月在中国电力科学研究院通过了固体环网柜的型式试验。

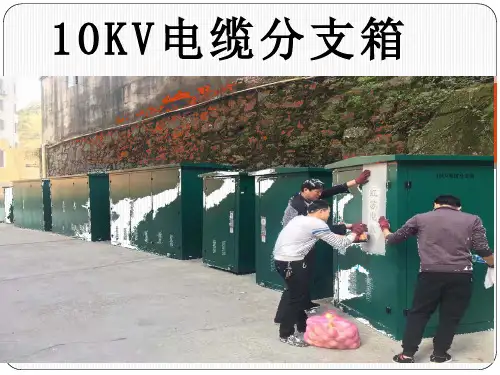

10kV电缆分支箱(气体绝缘)
当系统检测到氦气的浓度或压力 低于到设定值时, 则自动打开 阀门补充高纯氦气。
抽空泵采用莱宝真空泵和爱德华 罗兹泵组,在高真空下抽速更快; 真空测量装置采用德国英福康公 司真空规管,使得测量和控制更 加精确,更加稳定可靠。
九、生产设备——真空箱检漏回收系统工作流程
十、HSM6-12系列环网柜主要功能模块
10KV 电缆分支箱
编写:刘三亚
一、气体绝缘环网柜的简介及优势
1.1、充气柜的优势 充气柜与一般的空气绝缘开关柜相比有众多的优势: 用性能优异的SF6绝缘气体,大大提高了绝缘性能 结构紧凑,占地面积小,有利于小型化发展 采用了SF6气体,有效地提高了灭弧性能 采用全封闭式结构,开关核心部件不受外界环境的影响 采用免维护产品结构、大大减少了维护工作,降低维护成本
四、 技术优势及主要元器件
三工位负荷开关:开关具有合闸,分闸,接地三个工位。 通过手柄可对开关进行各种操作,可避免接地时合闸。 电弧螺柱焊是当前工程中普遍应 触头的动作速度与力度由操作机构弹簧 中的一种焊接方法。它分为普通 来确定的,不会因操作者的不同而发生改变。当开关由合闸 电弧螺柱焊和电容储能电弧螺柱 打到分闸时,依靠触头的速度和灭弧栅来熄灭电弧,并立刻 焊两种。其中普通电弧螺柱焊在 切断电弧电流。 焊接过程中的一个重要特征是焊 接引弧采用拉弧方式,故称其为 拉弧式电弧螺柱焊。 负荷开关 电弧螺柱焊是将特制的螺柱提 拉引弧,电弧将螺柱与工件对应 区加热到熔化状态,此时断电利 用焊枪的弹簧力将螺柱挤压到工 件熔池中去。焊接过程中为了美 观,采用氩气进行保护。
合闸示意
分闸示意
接地示意
五、 技术优势及主要元器件
真空灭弧室的绝缘性能好,触头 开距小,电弧电压低,电弧能量 小,开断时表面烧损轻微。因此, 真空断路器的机械寿命和电寿命 都很高。通常机械寿命和开合负 载电流的寿命都在万次以上。允 许开合额定短路开断电流的次数 多在20次以上,特别适合于要求 频繁操作的场所。
2024年固体绝缘环网柜市场规模分析
2024年固体绝缘环网柜市场规模分析前言固体绝缘环网柜是一种新型的电力配电设备,在电力系统中起着重要的作用。
本文旨在分析固体绝缘环网柜的市场规模,并探讨其未来发展趋势。
市场概述固体绝缘环网柜市场是一个不断发展和变化的市场。
近年来,随着电力工业的不断发展和电网规模的扩大,固体绝缘环网柜市场逐渐壮大。
尤其是在发展中国家,固体绝缘环网柜市场呈现出快速增长的趋势。
市场驱动因素固体绝缘环网柜的市场增长受到多个因素的驱动。
首先,由于电力系统的升级和改造,对配电设备的需求不断增加。
固体绝缘环网柜作为一种先进的配电设备,具有可靠性高、绝缘性能好等优点,在电力系统升级中得到了广泛应用。
其次,环境保护意识的提升也推动了固体绝缘环网柜市场的增长。
相比传统的气体绝缘环网柜,固体绝缘环网柜具有无污染、无外漏等环保特点,受到了环境保护组织和政府的青睐。
此外,固体绝缘环网柜的技术不断创新,提升了产品的性能和可靠性,也为市场的增长提供了动力。
市场规模分析根据市场调研数据,固体绝缘环网柜市场的规模呈现出稳步增长的趋势。
根据不同地区和应用领域的需求差异,市场规模存在一定的差异。
地区分析亚太地区是固体绝缘环网柜市场最大的地区,占据了全球市场的主导地位。
亚太地区发展中国家的电力系统改造和升级是推动市场增长的主要驱动因素。
欧洲和北美地区的固体绝缘环网柜市场也在不断发展,受到了当地政府的支持和鼓励。
应用领域分析固体绝缘环网柜广泛应用于电力系统的配电、变电和传输环节。
其中,变电领域是固体绝缘环网柜市场的主要应用领域,占据了市场份额的大部分。
配电领域和传输领域也是固体绝缘环网柜市场的重要应用领域,随着电力系统的发展,这两个领域的市场规模也在逐渐增大。
市场前景展望固体绝缘环网柜市场具有良好的发展前景。
随着电力工业的发展和电网规模的扩大,对固体绝缘环网柜的需求将进一步增加。
未来,固体绝缘环网柜在技术创新、产品性能优化和成本降低等方面仍有较大的发展空间。
气体环网柜和固体环网柜区别与联系
1、母线室 2、压力释放通道 3、仪表室 4、组合开关室 5、手力操作及联锁机构 6、主开关室 7、电磁或弹簧机构 8、接地母线 9、电缆室
仪表室 母线室 组合开关室 手力操作及联锁装置 主开关室 电缆室 电磁或弹簧机构 下隔离开关
母线室在柜体后上部,为 了减小柜体高度,母线呈 品形排列,以高抗弯强度 的资质绝缘子支持,母线 与上隔离开关接线端子相 连接 断路器室在柜体下部,断 路器的传动由拉杆与操动 机构连接,继路器下接线 端与电流互感器连接,电 流互感器与下隔离开关的 接线端连接,断路器上接 线端与上隔离开关的接线 端相连接,继路器室还设 有压力释放通道,若内部 电弧发生时,气体可通过 排气通道将压力彩旗。
d.带联锁的低压室同时起到控制屏的作用。低压室内装有 带位置指示器的弹簧操动机构和机械联锁装置,也可以装 设辅助触点、跳闸线圈、紧急跳闸机构、电容械带电显示 装置、钥匙锁和电动操作装置,同时低压室空间可还以供 装设控制回路、计量仪表和保护继电器
七、XGN2-12高压开关柜的组成结构
A-母线室
D-继电器仪表室
C-电缆室
B-手车(断路器)室
B-手车(断路器)室 在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。 手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在 手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打 开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。
中置式 手 车
落地式 手 车
绝缘 类型
空气绝缘金属封闭开关柜 SF6气体绝缘金属封闭开关设备(充气柜)
四、KYN高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成。
固体绝缘环网柜的电气标准、产品结构及技术
固体绝缘环网柜的电气标准、产品结构及技术摘要:固体绝缘环网柜是我国电气设备中的一项重要组成部分,在社会经济的建设和发展过程中发挥了重要的作用。
在电力设备中,SF6是一种优异的灭弧和绝缘介质,应用比较广泛。
但是,在SF6的应用的过程中因为是温室气体,所以会受到环境因素的影响。
我国电力行业的迅速发展和电力技术的不断进步,促进了固体绝缘开关柜技术的发展。
关键词:固体绝缘;环网柜;电气标准;产品结构;技术固体绝缘开关柜的主要的绝缘介质是固体绝缘材料,属于电力设备开关柜的一种。
在我国电力技术的过程中,固体绝缘开关柜是一种具备全绝缘和全密封性的模块,可以再次进行组合或者扩展。
主要的组成部分是真空灭弧室、隔离开关、电导连接、主母线和分支母线和接地开关等,单一的主导回路或者组合的回路应用固体绝缘介质包覆封装而成,具有一定的功能。
这种固体绝缘环网柜,最大程度的保证了人身安全,具有紧凑的尺寸、较强的环境适应能力和环保等优点。
1 固体绝缘环网柜的电气标准1.1 固体绝缘环网柜的发展现状按照我国电力技术的规定,对固体绝缘环网柜具有一定的限制,额定电压等级必须保证是12 kV。
另外,固体绝缘环网柜的额定电流等级也被规定为630 A 和1 250 A。
目前,我国电力市场中应用的固体绝缘开关柜设备,大部分都是12 kV的额定电压等级,630 A的额定电流。
近些年,固体绝缘开关柜设备的研究技术不断的提高,日本的东芝公司对固体绝缘开关柜设备的研究获得了明显的效果,固体绝缘开关柜的开发已经达到了36 kV的电压等级。
从这种情况来看,这种固体绝缘开关柜仍然具有一定的市场,随着固体绝缘开关柜技术参数等级的不断升高,人们不断的研究和探索,固体绝缘环网柜的应用技术不断的完善,发挥更好的应用效果,在以后的电气市场中具有良好的市场前景。
1.2 固体绝缘环网柜的结构形式目前,按照布置方式的不同,固体绝缘开关柜可以分为两种。
区分的主要依据,是按照三相正面的布置方式划分。
浅谈固体绝缘环网柜及未来市场发展前景
浅谈固体绝缘环网柜及未来市场发展前景浅谈固体绝缘环网柜及未来市场发展前景摘要:由于可持续发展战略的提出,环保节能成为当前发展的主题,人们对配电设备的要求也是越老越高。
在保障技术可靠性的同时,如何使绝缘环网柜更为符合节能减排的要求,成为了当下电网行业的主要议题,固体绝缘环网柜的出现是未来配电设备走向环保化、智能化、科技化的代表。
本文根据固体绝缘环网柜的特点以及发展情况,阐述了固体绝缘环网柜的优势以及未来发展前景。
关键词:集中供热工程;供配电系统;设计一、前言现在我们的国家越来越多的提倡要节能环保,要更多的注意我们的的节能问题。
特别是在一些能源领域,更是需要我们提高注意。
主要就是国家电网中,需要我们注意的问题就比较多。
但是现在出现了固体绝缘环网柜这样的一个产品,就能极大的改善现在的情况,能够让电网的发展更加的节能环保。
让我们的电网发展更多的去关注固体绝缘环网柜的发展和使用,更多的让固体绝缘环网柜为电网节能发展做出贡献。
二、固体绝缘环网柜的简介1.绝缘柜发展现状现在所运行中压全密封环网柜90%以上都依靠SF6气体作为绝缘介质,这种气体在充气、运行、回收中不可避免地会存在泄漏和排放,成为大气环境中的一大污染源。
随着科学技术的不断进步,人类对配电产品的要求越来越高,环保、节能、智能、免维护、高可靠性和低成本等成为环网柜的发展方向,在这种背景下,固体绝缘环网柜应运而生。
据测算,排放在大气中的SF6气体其自然降解周期约有3400年,温室效应是等量CO2气体的约23900倍。
已被列入全球十大污染之一,是京都协议书禁止排放的6种气体之一。
这种气体主要用于电力设备,大约占SF6生产总量的80%之多。
SF6的减排如此迫切,而首当其冲就是电力系统来减排,减少SF6的使用是电网行业很重要的一个任务。
随着人们对环保要求的提高,早在2007年,国内企业以自主品牌的形式率先推出了固体绝缘环网柜。
从电压等级看,走在行业前列的新概念电气,其通过型式试验的固体绝缘环网柜的最高电压等级已达40.5千伏。
固体绝缘环网柜取代SF6气体绝缘环网柜的探讨
固体绝缘环网柜取代SF6气体绝缘环网柜的探讨作者:李程来源:《中国科技纵横》2015年第24期【摘要】随着配电网环网柜的使用越来越多,SF6环网柜因其具有全绝缘、全封闭等特点而得到广泛应用。
但是,随着环网柜应用数量的不断增加,其发生SF6及其衍生物泄漏故障的情况也逐渐增多。
本文通过对SF6及其衍生物泄漏后对环境的影响及SF6环网柜维护中存在一些问题的总结和分析,对比新型固体绝缘柜技术特点,对固体环网柜替代SF6环网柜的可能性进行分析,从而降低电网设备故障率,提高电网供电可靠性。
【摘要】固体绝缘环网柜取代 SF6气体环网柜是由一组高压开关设备安装在金属柜体内或做成拼装间隔式环网柜供电单元的电气设备,广泛用于中压电缆线路分段、联络及分接负荷。
近几年来,随着中压配电网建设及入地改造的实施,城市中压配电网电缆化率越来越高,作为电缆线路重要供电设备的环网柜在城市中压配电网中发挥着重要作用。
我国电网中使用的环网柜按照绝缘方式主要分为三类:油绝缘、空气绝缘和SF6气体绝缘。
而油绝缘环网柜随着国内城乡电网无油化改造的推进,已经基本被淘汰;空气绝缘环网柜由于供电单元只能用于开断容量小、不频繁操作的场合,而且对户外恶劣环境适应性较差,所以现在已较少使用。
目前国网大规模使用的是SF6气体绝缘环网柜,但实现循环经济是未来发展的方向,所以电力设备无氟化是必然道路,随着固体绝缘技术的成功研发,使得广泛使用的SF6绝缘环网柜被固体绝缘环网柜所替代成为可能。
1 SF6气体绝缘环网柜介绍1.1SF6气体绝缘环网柜使用情况SF6气体绝缘环网柜主要采用SF6气体作为绝缘介质,将高压部分或高低压部分密封在一个充满SF6气体的气箱内,气箱内外存在0.3~0.5BAR的压力差,客观上使SF6气体外泄成为可能。
1.2 SF6及其化学反应衍生物的形成及危害1.2.1 SF6及其化学反应衍生物的产生及性质(1)SF6气体性质。
纯净的SF6气体是一种无色、无嗅、基本无毒、不可燃的卤素化合物。
环网柜的分类
环网柜的分类
环网柜一般分为空气绝缘、固体绝缘和SF6绝缘三种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。
环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。
产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧式只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
1。
10kV配电环网柜基础知识详解!
10kV配电环网柜根底知识详解!1、环网柜概述环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心局部采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电平安等优点。
实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并无环网柜。
环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行〔俗称手拉手〕,或有可能进行负荷割接〔将一条线上的负荷切换到另一条线上〕实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备,常用于环网供电系统,故俗称环网柜,也称"户外箱式环网柜";、"开闭器";。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA。
负荷开关柜构造简单,本钱较低,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A〔少数到达1700A〕,变压器柜〔出线柜〕额定电流〔熔断器〕一般不大于125A,高档负荷开关的转移电流可以到达2800A。
局部负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式,短路分断能力接近或到达开关柜水平。
环网柜用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
环网柜根据气箱结构分为共箱式与单元式;根据整体结构分为美式与欧式;根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式;根据户内外分户内环网和户外环网。
固体绝缘环网柜
浅谈固体绝缘环网柜的结构及优缺点浙江红苏电气科技有限责任公司(浙江柳市325604)刘辉腾一、引言环网柜(即环网供电单元,RMU)是近几年一种新兴的、发展较快的智能电网配电设备,主要用于放射性、干线式和环网供电的开闭站、终端配电站以及户外箱式配电站等配电设备中。
环网柜的绝缘介质经历了空气绝缘、空气和SF6气体混合绝缘、SF6气体全绝缘,直到现在以环氧树脂和真空绝缘为主的固体绝缘。
固体绝缘环网柜,是采用固体绝缘材料作为主绝缘介质的环网柜,将真空灭弧室及其导电连接、隔离开关、接地开关、主母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能,并可再次组合和扩展的具备全绝缘、全密封性能的模块,人可触及的表面涂覆有导电或半导电屏蔽层并可直接可靠接地的环网柜。
二、固体绝缘环网柜的特点固体绝缘环网柜的结构设计是从符合和适应现代坚强智能电网的要求出发,具备全绝缘、全密封、模块化、小型化等主要特点。
主回路部分采用单相模块设计,一方面在运行时可以完全避免相间短路故障的发生,另一方面在极大提高维修效率的同时降低维护成本。
固体绝缘环网柜从原理结构上完全取消了SF6气体以及相应的气箱零部件,彻底解决了由于气箱内部开关短路时因压力上升而引起爆炸所造成的事故,完全避免了SF6气体分解、泄漏而造成的有害气体的排放,真正成为社会所需要的环境友好型开关产品。
固体绝缘环网柜比SF6环网柜具有更突出的抗恶劣环境的能力,在严寒、高原、潮湿、强风沙等恶劣环境下,适应性更强、更明显。
同时,固体绝缘环网柜还具备绝缘、温升、机械特性等方面的在线检测功能,以满足国内坚强智能电网的要求。
三、固体绝缘环网柜的结构目前国内外均有多家企业在研究开发固体绝缘环网柜,有的已通过型式试验,并在各地挂网运行数年。
从市场上的固体绝缘环网柜可以看出,目前,固体绝缘环网柜的结构主要有以下几种:1)只有主回路真空断路器的固体绝缘开关,如美国H&W公司。
10KV间隔式充气柜
10KV间隔式充气柜环网柜:又称HXGN,XGN15-12。
原指用于环形配电网络中的开关柜,因其结构简单,常用负荷开关加熔断器组合。
后来,只要见到此类开关统批环网柜。
◆环网柜有空气绝缘,全封闭充气柜和固体绝缘三种形式,空气绝缘是使用普通SF6负荷开关通过铜排连接成一套系统,SF6负荷开关内充六氟化硫气体,其他带电部件均以普通绝缘方式进行制作。
◆充气柜(HSM6-12气体绝缘环网柜)则除了电源进出线有专用连接器具,柜与柜连接则在一个完整气腔内,里面充满SF6气体,开关与高压带电部件均密封在充满SF6气体的气箱中,与传统环网柜相比寿命与安全性有了质的提升,与固体柜相比则具有更高的经济型与性价比。
目前新增环网柜中大部分已经将充气柜作为替代环网柜的第一选择!◆固体柜(固体绝缘环网柜)则是与充气柜相同性质,同为普通环网柜的升级换代设备。
与充气柜以气体绝缘的方法不同,固体柜的绝缘形式为开关与高压带电部件采用环氧树脂进行整体浇注,以环氧树脂固封作为带电体对地及相间绝缘的新型配电设备。
固体柜作为普通环网柜的升级版,与充气柜相比具有更好的绝缘性能,并且对恶劣环境的适应性比充气柜更加优秀,可以视使用环境合理选择固体柜与充气柜。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备属高压开关柜柜体,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点,是中压系统中的负荷开关柜的俗称。
环网柜是隔离开关柜的升级产品,切断工作电流一般靠接触器负荷开关。
切断短路电流靠熔断器。
开关柜可以安装各种保护装置,设计各种保护:过流、速断、接地、甚至差动、负序、逆功率及重合闸等等。
隔离开关柜的保护只有熔断器。
环网柜出现的时间不算长,却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物。
中置柜主要用于发电厂,中小型发电机的送电,电力系统二次变电所的受电、送电,工矿企事业单位的配电,以及大型高压电动机的起动等。
12kV环保气体环网柜的设计思路
12kV环保气体环网柜的设计思路【摘要】环保气体环网柜是一种新型的电力设备,以替代传统的SF6环网柜,它采用环保气体作为绝缘介质,具有较低的环境影响和更高的安全性能。
本文通过对12kV环保气体环网柜的设计思路进行研究和总结,旨在为环保气体环网柜的设计和应用提供参考。
12kV环保气体环网柜是一组高压开关设备装在金属柜体内或拼装成间隔单元,主回路内置于不锈钢密封焊接的箱体内,内部填充干燥气体、N2或C4混合气体,具备绿色环保,结构小巧,价格低廉等优点,是主要应用于配网供电系统中安全可靠的电气设备。
本文介绍了一种12kV环保气体环网柜的开发思路,为今后同类产品的开发提供了必要的经验。
关键词环保气体环网柜、设计思路、绝缘介质0引言目前电力行业12kV的主供电系统中,通常使用KYN28-12(Z)系列手车式空气绝缘开关柜及XGN46-12系列充气式开关柜,产品具有结构简单、检修方便、工程方案多样、应用范围广等特点。
而相应的配电系统中,相比于传统的空气绝缘型环网柜,充气式环网柜以结构更加紧凑,体积更加小巧,性能更加稳定等特点逐渐成为产品主流。
而在充气式环网柜中,凭借SF6气体的电气绝缘和灭弧特性等优良的电气性能,SF6充气式环网柜成为气体绝缘环网柜的主流产品。
但随着1997年《京都议定书》将SF6列为全球限制使用的温室效应气体,以及国家“双碳”的战略目标背景的加持下下,“环保”的概念开始深入人心,环保气体绝缘环网柜已逐渐成为开关行业的发展趋势。
环保气体环网柜为单母线单气箱型式,一次主导电回路安装于密闭的不锈钢焊接气箱内,以干燥空气、N2或 C4混合气体等作为绝缘介质,采用母线侧或线路侧三工位隔离开关实现接通、隔离、接地三个功能,真空断路器实现真空灭弧,可根据实际需要选择母线侧隔离、线路侧隔离方案,电流互感器、电压互感器、避雷器外置,方便现场校验更换。
1 绝缘介质的选择:充气式环网柜目前主流使用的绝缘气体有SF6、N2、干燥空气、C4合成气体等型式。
SF6-12气体环网箱
10kV环网箱(SF6气体绝缘)定义高压环网柜是为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。
这种供电方式简称为环网供电。
在港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。
该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择。
分类环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘、固体绝缘和SF6绝缘三种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。
环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。
产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧式只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
灭弧方式1.直动压气式生产厂家1.红苏电气。
浅谈SF6环网柜与固体绝缘环网柜
浅谈SF6环网柜与固体绝缘环网柜摘要:本文介绍了SF6环网柜与固体绝缘环网柜的特点,比较了两种环网柜的优缺点,固体绝缘环网柜在可靠和环保方面都优于SF6环网柜。
提出了发展固体绝缘环网柜应该关注的重点问题。
关键词:环网柜、SF6环网柜、固体绝缘环网柜1、引言环式供电系统能使配电线路简化,减少线路走廊,系统改造和发展灵活,管理方便,以及所使用的环网开关柜(简称环网柜)具有体积小、性能优越、可靠性高、接线简化、操作容易方便、造价低的优点,越来越多地被人们所认识。
在当前的城市中压配电方式中,环网配电方式是应用最为广泛的。
环网柜是环网配电方式的主设备,其发展经历了空气绝缘环网柜、SF6/空气混合环网柜、SF6全充气式环网柜及固体绝缘环网柜几个阶段,目前SF6全充气式环网柜和固体绝缘环网柜占据主要的使用市场。
本文主要比较SF6环网柜和固体绝缘环网柜的优缺点。
2、SF6环网柜2.1 SF6环网柜介绍SF6环网柜将所用的带电元件(负荷开关、接地开关、母线等)全部密封在充有一定压力的SF6不锈钢金属箱体中,以SF6气体绝缘。
灭弧介质、操作结构、熔断器仍位于空气中,便于维护及更换。
进出线通过电缆终端头连接到电缆上,电缆头选用可触摸型,没有裸露的带电部分。
在开关柜的背面或下部装有泻压阀,以备在极端故障情况下保障操作人员的安全。
其结构更加紧凑、尺寸更小、性能更加安全可靠,又因其是完全密封的,运行中不受尘埃,凝露甚至洪水等影响,可以在我国的大部分地区使用。
该类开关柜现在有两种形式:①根据开关的作用做成独立的功能单元,需要时可加以组合、连接。
该柜体积小,组合方式灵活,但缺点是拼柜困难,对土建要求高,非常适合用在一些带开关的电缆分支箱及小型户外开关站中。
②将几个功能单元组合起来,放在一个开关箱体中,共用SF6,开关上部或侧面预留扩展接口,这样实际上变成了一个小型的环网单元(RMU),根据不同的组合可以派生出许多型号,如2进l出、2进2出、3进1出等,而且进线单元可以选用断路器。
SF6气体绝缘环网柜与固体绝缘环网柜对比分析
SF6气体绝缘环网柜与固体绝缘环网柜对比分析顾宏【摘要】介绍了环网供电及环网柜的特点和类型,以及使用SF6和减少温室气体排放的矛盾,分析比较了气体绝缘环网柜和固体绝缘环网柜的特点,指出固体绝缘环网柜是未来发展的趋势。
【期刊名称】《电器与能效管理技术》【年(卷),期】2014(000)023【总页数】5页(P65-68,70)【关键词】环网供电;环网柜;SF6;减排;SF6气体绝缘环网柜;固体绝缘环网柜【作者】顾宏【作者单位】穆勒电气(上海)有限公司,上海200335;【正文语种】中文【中图分类】TM5910 引言中国经济和建设的飞速发展使电网负荷激增,为此配电方式需不断改进以满足配电网稳固、高质量的技术要求,环网供电方式成为应用愈发广泛的配电方式之一。
随着技术和工艺的改进与提升,作为环网供电主设备的环网柜也不断改良并推陈出新。
目前,市场主流产品是SF6气体绝缘环网柜(以下简称“SF6环网柜”),但SF6气体是国际公认的主要温室气体之一,对环保减排而言,需要减少并限制使用。
固体绝缘环网柜的出现解决了SF6环网柜的问题,并增添了许多新特点。
1 环网供电和环网柜“城市化”进程对配电可靠性的要求不断提升,更多用户要求有两路(或两路以上)电源进行供电[1-2]。
如采用“放射式供电”,会出现线路敷设困难、故障不易查排、电网升级和改扩建不便等问题;而“环网供电”能方便地为重要负荷提供两路(或以上)电源,简化了配电线路,方便线路敷设、减少开关设备、降低故障率并容易查找故障点。
1.1 环网供电环网供电指在不同变电站或同一变电站不同母线的两路(或以上)出线,相互间连接形成环路进行供电的方式。
其优点有:每一条配电支路既可以从其左侧干线取得电源,也可以从其右侧干线取得电源,即任意一侧干线出现故障,可以从另一侧继续供电。
尽管是单路供电,但对每一条配电支路来说得到了类似双路供电的效果,可靠性大大提高。
我国规定城市环网供电主接线遵循“N-1安全准则”,即如果线路上有N个负荷,当任何一个负荷发生故障,它都能接受转移过来的负荷,保证其余“N-1”个负荷继续安全供电,不会引起停电或限电。
固体柜首选红申集团
固体绝缘环网柜固体绝缘环网柜( Solid -Insulated Ring Main Units) 是采用固体绝缘材料作为主绝缘介质的环网柜。
将真空灭弧室及其导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块,人可触及的模块表面涂覆有导电或半导电屏蔽层并可直接靠可接地的环网柜。
固体绝缘环网柜的优缺点与气体绝缘环网柜比较,它有其自身优缺点:1)无气体泄漏及温室效应风险,环保性能好,免维护;2)环氧树脂整体浇注的全密封绝缘结构,绝缘性能可靠,环境适应性强;3)模块化设计,体积小,产品灵活,利于现场拼装;对于道路交通情况不佳的偏远地区,可以分拆运输,之后再组装,使得运输及安装方式多样化;4)新兴产品,成本高,配套不完善;5)生产工艺不成熟,废品率高;6)智能监控技术不成熟,检测结果有效性尚带改善。
典型固体绝缘环网柜典型固体绝缘环网柜中能电气是国内较早进行研究固体绝缘环网柜的企业,经过公司多年的努力开发出了两款产品,分别对应两大派系:①第一代固体柜主回路为真空断路器或真空负荷开关+真空绝缘的隔离/接地开关;②第二代固体柜主回路为真空断路器或真空负荷开关+带可视断口的空气绝缘的隔离/接地开关。
优点主要包括:①产品与环境和谐,主回路采用固体材料进行绝缘,隔离接地三工位开关采用固体绝缘或空气绝缘后,整柜不使用SF6气体,不产生温升气体、不破坏臭氧层;②高性能环氧树脂材料的应用,可以使主回路结构更加简化,实现小型、轻量化;③简易化的操作机构设计及产品模块化设计,零件数量少,生命周期内取消气体压力监视,减少维护量,甚至免维护。
1、一代固体柜技术特点中能电气第一代固体柜主体结构为第二派系产品,即真空断路器或真空负荷开关+真空绝缘的隔离/接地开关结构。
VSS-12一代产品是在目前固封成形和真空绝缘技术的基础上,采用环氧树脂(APG 工艺)将断路器/负荷开关真空灭弧室和三工位真空灭弧室分相浇注在环氧树脂材料中,并通过一次导电件将其连接在一起构成单相开关单元,最后由绝缘母线等绝缘连接件组装在一起构成全绝缘、全封闭、防凝露的固体绝缘环网开关设备。
关于对固体绝缘环网柜的认识
关于对固体绝缘环网柜的认识关于对固体绝缘环网柜的认识一、固体绝缘环网柜概述环网柜是一种能够实现环网供电的开关柜,由制造厂按照一次主接线的要求将几个(单回路)的开关柜组合成一面柜子或者将多个开关元件集成为一面有多个回路的柜子,这种组合或集成的成套供应的金属封闭开关设备在我国主要用于10kV的二次配电系统,在国外用于36kV及以下环网供电系统,故常称为环网柜。
目前国内中压环网柜90%以上都依靠SF6气体作为绝缘介质。
SF6气体化学性质非常稳定,具有优异的绝缘和灭弧性能,在电力设备中应用十分广泛。
SF6气体绝缘开关设备的体积小,结构紧凑,不受外界环境因素的影响、适应性极强。
但是这种气体在充气、运行、回收中不可避免地会存在泄漏和排放,成为大气环境中的一大污染源。
SF6气体是国际公认六种温室气体之一,从环境保护的角度应当少用或不用SF6气体。
另外《联合国气候变化公约》和《京都议定书》对温室气体排放均有明确的限制要求和减排目标。
我国作为签约国,在减少温室气体排放方面也承担着义不容辞的责任和义务,因此逐步减少SF6气体排放是国际社会的共识。
2013年,我国各地多次出现雾霾天气,也给我们敲响了环保的警钟,治理大气污染刻不容缓。
近年来,国内外很多公司都在开展无SF6气体的环保型固体绝缘环网柜的研究和应用。
并且有些产品已在电网上安全运行七年以上。
固体绝缘环网柜从原理制造上完全与SF6气体无关,为配电网设备领域的减排环保提供了基础保证,非常符合智能电网建设要求。
固体绝缘技术主要是指中压开关设备主回路的带电部分由固体材料进行包覆、封闭,或者将高的电场强度转移到固体绝缘材料的内部,让固体材料承担更高的电位,降低空气中的场强。
固体绝缘环网柜是采用固体绝缘材料为主绝缘介质,辅以真空灭弧室,将主回路高压带电体全部封闭,外表面覆有半导电或导电接地层,排除了外界环境的影响,并使得开关柜体积小、结构紧凑。
由于隔绝了空气水气、灰尘及冷热气源,可有效减少设备的维护次数,降低运行成本,延长开关机开关柜的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
十、巡回检查 1、外部 声音;无放电声或其它异常声音无异味 气味密封情况;密封良好 开关位置指示;指示正确在额定范围内 电流;指示正确在额定范围内 2、内部 各部温度 不大于90℃ 设备是否变色 未变色 负荷处出线小室内接线状况 接触良好、未过热 电缆接线状况 接线紧固、未过热
机械闭锁装置 接线 卫生状况 电缆防火 开关蓄能指示 一次保险 隔离触头及触头座 二次插头 分、合闸线圈
中置式 手 车
落地式 手 车
绝缘 类型
空气绝缘金属封闭开关柜 SF6气体绝缘金属封闭开关设备(充气柜)
四、KYN高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成。
(一)柜体
开关柜的外壳和隔板采用敷铝锌钢板,整个柜体不仅具有精度高、 抗腐蚀与氧化作用,且机械强度高、外形美观,柜体采用组装结构,用 拉铆螺母和高强度螺栓联结而成,因此装配好的开关柜能保持尺寸上的 统一性。 开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一 单元均良好接地。 A-母线室 母线室布置在开关柜的背面上部,作安装布置三相高压交流母线 及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。 在母线穿越开关柜隔板时,用母线套管固定。如果出现内部故障电弧, 能限制事故蔓延到邻柜,并能保障母线的机械强度。
21
六、XGN15-12高压开关柜的组成结构
1、母线室 2、主开关室 3、电缆室 4、操动机构、联锁机 构和低压控制室
23
开关柜的组成
①母线室 ②主开关 ③电缆室 ④操动机构、联锁机构和低压控制室 a.母线室母线室布置在柜的上部。在母线室中主母线连接 在一起,贯穿整排开关柜。 b.主开关室内装有负荷开关,负荷开关的外壳为环氧树脂浇注 而成,充六氟化硫(SF6)气体为绝缘介质,在壳体上设有观 察孔。开关室内可根据客户要求装设SF6气体密度表。 c. 开关柜有宽裕的电缆室,主要用于电缆连接,使单芯或 三芯 电缆可以采用最简单的非屏蔽电缆头进行连接,同时充裕的空 间还可以容纳避雷器,电流互感器,下接地开关等元件。柜门 有观察窗和安全联锁装置,电缆底板根据要求设有电缆密封圈, 并配有支撑架和大小相宜的电缆夹。
d、接地开关处于分闸位置时,开关柜下门及后门都无法打开,防 止了误入带电间隔。
接地刀闸在分位 时,开关柜盘后 门被闭锁杆横向 卡住不能打开
开关柜盘后门与接地开关联锁示意图
e、断路器手车在试验或工作位置,没有控制电压时, 仅能手动分 闸不能合闸。
f、断路器手车在工作位置时,二次插头被锁定不能拔出。
1、母线室 2、压力释放通道 3、仪表室 4、组合开关室 5、手力操作及联锁机构 6、主开关室 7、电磁或弹簧机构 8、接地母线 9、电缆室
仪表室 母线室 组合开关室 手力操作及联锁装置 主开关室 电缆室 电磁或弹簧机构 下隔离开关
母线室在柜体后上部,为 了减小柜体高度,母线呈 品形排列,以高抗弯强度 的资质绝缘子支持,母线 与上隔离开关接线端子相 连接 断路器室在柜体下部,断 路器的传动由拉杆与操动 机构连接,继路器下接线 端与电流互感器连接,电 流互感器与下隔离开关的 接线端连接,断路器上接 线端与上隔离开关的接线 端相连接,继路器室还设 有压力释放通道,若内部 电弧发生时,气体可通过 排气通道将压力彩旗。
一、高压开关柜型号
K Y N – 28 – 12
K Y N – 28 – 12/ □ □
方案号 额定电压 设计序号 户内 移开式 铠装
X G N 15-12
X G N -15 - 12
电压等级(KV) 设计序号 户内型 固定式 箱式
二、高压开关柜的作用
高压开关柜是金属封闭开关设备的俗称,是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。 高压开关柜广泛应用于配电系统,
高压开关柜培训
主讲:刘辉腾 (高级电气工程师)
浙江·红苏电气科技有限责任公司
内容提要:
◇高压开关柜型号含义 ◇高压开关柜的作用 ◇高压开关柜的分类 ◇高压开关柜的组成 ◇高压开关柜的防误闭锁 ◇ XGN15-12的组成 ◇ XGN2-12的组成 ◇常见故障处理与处理方法 ◇高压开关柜检修、试验周期 ◇高压开关柜巡回检查 ◇高压开关柜检修及试验项目
(二)开关柜联锁装置
开关柜具有可靠的联锁装置,满足五防的要求,切实保障了操作人员 及设备的安全。 a、仪表室门上装有提示性的按钮或者转换开关,以防止误合、
误分断路器。 b、断路器手车在试验位置或工作位置时,断路器才能进行合分 操作,而在断路器合闸后,手车无法移动、防止了带负荷误推拉手车。 c 、仅当接地开关处在分闸位置时,断路器手车才能从试验/检 修位置移至工作位置。仅当断路器手车处于试验/检修位置时,接地开 关才能进行合闸操作。这样实现了防止带电误合接地开关,以及防止接 地开关处在闭合位置时分合断路器。
19
机械闭锁功能
5.
6.
7.
手车在“工作”位置,二次插头被锁定,不 能被拔除。 仅当接地开关分闸时,电缆室门才允许被打 开,且只有关闭电缆室门后,接地开关才允 许被分闸。 当手车移开后,活门可用挂锁锁定。
20
电气闭锁功能
1.
2.
3.
4.
电气闭锁功能: 断路器在分断状态,在该回路上的邻柜隔离小 车非电流互感器小车才能摇动。 隔离小车或电流互感器小车在“工作”位置 时,在该回路的邻柜,断路器才能合闸。 母线带电时,隔离小车或电流互感器小车不 能拉出推进。 母缆室内支持绝 缘子,可设有监视装置,电缆固定在支架上。 开关柜为双面维护,前面检修继电器室的二次 元件、维护操动机构、机械联锁及传动部分、 检修断路器,后面维修主母线和电缆终端,在 断路器室和电缆室均装有照明灯。
八、10KV开关柜常见事故与处理方法 1、断路器合不上 1)操作电源电压不足,应调整; 2)合闸线圈回路内熔断器熔断或回路导线松动, 应更换保险,接通回路; 3)操作控制开关损坏,辅助开关接触不良,应更 换操作控制开关,更换辅助开关; 4)合闸线圈烧坏,应更换; 5)二次插头接触不良,应正确操作,保持接触良 好; 6)各种行程调整不当,应按工艺要求重新调整; 7)手车定位不到位,应调整定位装置或行程开关; 8)机构储能不到位,应调整储能机构。
2、断路器不分闸 1)操作电源电压不足,应调整; 2)操作回路中熔断器熔断,二次插头不到位或导线断线, 应更换熔断器熔丝,插好二次插头,接通操作回路; 3)断路器辅助触点接触不良或未接触,应清理、调整或 更换; 4)跳闸线圈或操作机构卡死而烧坏,应更换和检查机构 的情况并修复; 5)手车定位不到位,应调整定位装置或行程开关。
机械闭锁功能
1.
2. 3. 4.
当接地开关及断路器在分闸位置时,手车才能从 “试验/隔离”位置移至“工作”位置;而接地开关 在合闸位置时,手车不能从“试验/隔离”位置移至 “工作”位置; 只有手车处于“试验/隔离”位置或移开位置时, 接地开关才能操作; 断路器只有在断路器手车已正确处于“试验/隔离” 位置或“工作”位置时才能进行合闸操作; 断路器手车在“试验/隔离”位置或“工作”位置 时,但没有控制电压时,断路器仅能手动分闸,不能 合闸;
3、其他故障 1)电动机储能驱动机构不储能,原因可能是储能电动机 二次回路故障,应排除; 2)断路器合上又跳开,原因可能是跳闸线圈铁心在高位 卡住,操作机构、连锁结构不良或未复位,应按工艺要求 修整; 3)断路器合闸时作连续合、跳动作,原因可能是辅助触 点原因或防跳回路故障,应调整、排除
九、高压开关柜检修、试验周期 1、不经常启动的高压设备开关柜,半年拖至仓外外观检 查,试验位置手动分、合试验。 2、经常启动的高压设备开关柜,每季度拖至仓外外观检 查,试验位置手动分、合试验。 3、开关柜检查的同时对开关、开关仓、电缆出线仓清扫, 电缆检查。 4、每年对保护进行定值核对。 5、两年对开关柜进行全面检修、试验
作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行,也可在电力设备或线路发 生故障时将故障部分从电网中快速切除, 从而保证电网中无故障部分的正常运行, 以及设备和运行维修人员的安全。因此, 高压开关柜是非常重要的配电设备,其 安全、可靠运行对电力系统具有十分重 要的意义。
A-母线室
D-继电器仪表室
C-电缆室
B-手车(断路器)室
B-手车(断路器)室 在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。 手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在 手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打 开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。
五、高压开关柜“五防”
防止误分合断路器—断路器手车必须处于工作位置或 试验位置时,断路器才能进行合、分闸操作。 防止带负荷移动断路器手车—断路器手车只有在断路 器处于分闸状态下才能进行拉出或推入工作位置的操 作。 防止带电合接地刀—断路器手车必须处于试验位置时, 接地刀才能进行合闸操作。 防止带接地刀送电—接地刀必须处于分闸位置时,断 路器手车才能推入工作位置进行合闸操作。 防止误入带电间隔—断路器手车必须处于试验位置, 接地刀处于合闸状态时,才能打开后门;没有接地刀 的开关柜必须在高压停电后(打开后门电磁锁),才 能打开后门。 18
带电显示装置
该装置由高压传感器和 带电显示器两单元组成。 该装置不但可以指示高 压回路带电状况,而且 还可以与电磁锁配合, 强制闭锁,从而实现带 电时无法关合接地开关、 防止误入带电间隔,从 而提高了配套产品的防 误性能。
防止凝露和腐蚀措施
为了防止在湿度变化较 大的气候环境中产生凝 露而带来危险,在断路 器室和电缆室内分别装 设加热器,以便在上述 环境中安全运行和防止 开关柜柜体被腐蚀
开关柜手车的三个位置
