城市轨道交通车站照明系统
(完整版)城市轨道交通(车站)智能照明控制系统
城市轨道交通（车站）智能照明控制系统（重庆市轨道交通设计研究院中国重庆 400012）摘要：随着我国经济建设的加速发展，城市轨道交通越来越获得社会的青睐。
车站照明关系到轨道交通的服务质量、运营安全、运营成本等多个方面，在既要保证运营安全又要满足国家“节能”要求的背景下，智能照明控制系统应运而生。
智能照明以其控制方式灵活多样、人性化的特点在近十年获得了飞速地发展。
本文根据轨道交通车站的特点，提出了车站对照明控制系统的要求，以对照明控制系统的要求为基线，分别对传统照明控制系统和智能照明控制系统进行了介绍和对比，提出了在当前资源短缺的形式下，智能照明应广泛推广。
关键词：轨道交通车站照明照明控制传统照明控制系统智能照明控制系统节能轨道交通是以“安全运营为目的，良好服务为宗旨”开展工作，保证乘客安全、舒适、准点地到达是轨道交通运营单位的责任所在，地铁（轻轨）车站照明控制系统对乘车安全舒适显得尤为重要。
下面以地铁站为例，对轨道交通车站照明控制系统进行探讨。
1 地铁车站照明特点和分类1.1地铁车站照明基本特点地铁车站是位于地下的独立建筑物，与传统位于地面之上的建筑物不同（传统建筑物在考虑照明时必须考虑自然采光的情况），而地铁车站内部没有自然采光，灯具需要长时间开启。
因此，在对地铁站进行照明控制时，必须根据地铁站的这一特点进行合理设计。
1.2地铁车站运行时段分类根据客流量的不同，地铁车站大体分为停运、准运、低谷、平谷、高峰时段，各个时段对照度的要求也不尽相同。
1.3地铁车站照明要求根据区域的不同，地铁车站正常照明分为2大区域，设备区照明和公共区照明（含出入口照明）。
设备区照明必须满足地铁站工作人员工作需求；公共区照明是要给乘客提供安全舒适的照明环境，使照明更加人性化。
通过合理的管理，在不同时段利用合理照度来满足地铁站的安全运营，使其照明用电达到安全性、经济性的目的。
1.4地铁车站照明控制地铁车站设备区一般采用传统照明控制方式进行控制，即通过安装于房间门口的翘板开关进行控制，房间较大的，可通过增加控制回路来达到节能的效果；地铁站设备房间只允许有权限的工作人员进入，基本可以做到人来开灯，人走灭灯的省电运行。
城轨地铁车辆的照明系统通用控制方案
城轨地铁车辆的照明系统通用控制方案摘要：最近这些年，国内轨道交通事业发展突飞猛进，大大便利了人们的日常出行，节约了出行时间。
照明系统是城市轨道交通车辆的传统系统之一，也是轨道交通车辆完成正常运行全过程的必需系统。
城轨地铁车辆的照明系统包括客室照明和外部照明两部分。
既有的城轨地铁车辆照明系统设计大多不尽相同。
以客室照明为例，客室照明包括正常照明和应急照明两部分，从电压制式来说包括AC220V和DC110V两种形式；从光源种类来说，包括传统荧光灯和LED光源；从供电方式来说，早期正常照明和应急照明为独立的光源和供电回路，而近几年多采用集中供电，应急工况下整体降照度的方式。
关键词：城轨地铁车辆；照明系统；通用控制方案引言地铁作为当前社会上一种非常重要的交通方式，在近年来发展十分迅速，随着地铁线路和地铁车站的不断增加，电能消耗也越来越大。
作为地铁能耗大户的照明系统，由于工作时间长（白天也需要照明）、照度和可靠性要求高，电能消耗很大，仅照明就占车站设备负荷的15%左右，因此地铁车站照明系统节能意义重大。
1城轨地铁车辆照明系统能耗问题地铁本身能源消耗会相对较低，但是由于地铁系统的规模较为庞大，总能耗会高于其他交通方式，因此需要运用智能照明系统来解决能耗问题。
随着科学技术的不断创新，许多车站都会在设备选用上考虑节能控制效果，比如当温度达到一定标准时，空调系统便会自动运行，再比如地铁的自动扶梯会安装节能设置，在有乘客搭乘时才会开始运行，而无乘客时则会停止运转。
虽然在地铁运行中照明系统所占比例较小，但如果设计与管理方面都存在不足，也必然会造成资源的严重浪费。
根据实际调查可知，地铁站台与大厅的能源浪费情况最为严重。
大多数情况下，地铁站在结束一天运营后，站台与大厅依旧保持灯火通明，并且以往的地铁照明系统缺少仪表配置，难以监测与记录具体的耗电量，同时地铁车站的实际用电量与人员的经济利益无直接关系，因此人员缺少能源管理的积极性，极少主动进行关灯处理。
关于地铁车站低压动力及照明系统工程的探讨

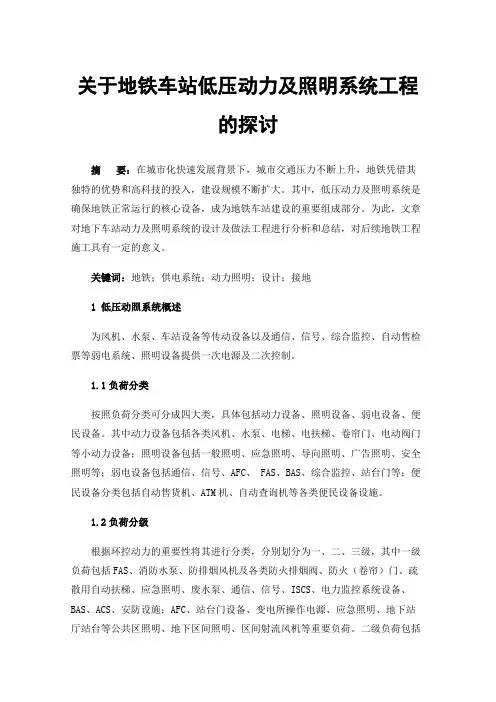

关于地铁车站低压动力及照明系统工程的探讨摘要：在城市化快速发展背景下，城市交通压力不断上升，地铁凭借其独特的优势和高科技的投入，建设规模不断扩大。
其中，低压动力及照明系统是确保地铁正常运行的核心设备，成为地铁车站建设的重要组成部分。
为此，文章对地下车站动力及照明系统的设计及做法工程进行分析和总结，对后续地铁工程施工具有一定的意义。
关键词：地铁；供电系统；动力照明；设计；接地1 低压动照系统概述为风机、水泵、车站设备等传动设备以及通信、信号、综合监控、自动售检票等弱电系统、照明设备提供一次电源及二次控制。
1.1负荷分类按照负荷分类可分成四大类，具体包括动力设备、照明设备、弱电设备、便民设备。
其中动力设备包括各类风机、水泵、电梯、电扶梯、卷帘门、电动阀门等小动力设备；照明设备包括一般照明、应急照明、导向照明、广告照明、安全照明等；弱电设备包括通信、信号、AFC、 FAS、BAS、综合监控、站台门等；便民设备分类包括自动售货机、ATM机、自动查询机等各类便民设备设施。
1.2负荷分级根据环控动力的重要性将其进行分类，分别划分为一、二、三级，其中一级负荷包括FAS、消防水泵、防排烟风机及各类防火排烟阀、防火（卷帘）门、疏散用自动扶梯、应急照明、废水泵、通信、信号、ISCS、电力监控系统设备、BAS、ACS、安防设施；AFC、站台门设备、变电所操作电源、应急照明、地下站厅站台等公共区照明、地下区间照明、区间射流风机等重要负荷。
二级负荷包括变电所检修电源、高架车站公共区照明、高架区间照明、设备管理房照明、排污泵、普通风机、电梯、非消防疏散用自动扶梯等较重要负荷。
三级负荷包括广告照明、冷水机组区间检修设备、电热设备、清洁机械、便民服务设施等及其它不属于一、二级负荷的用电设备，停电后也不会对轨道交通正常运行的负荷产生影响。
2 设计原则在动力系统设计过程中，动力配电采用放射式和树干式相结合，并以放射式为主的配电方式。
地铁低压配电与照明
三 低压配电系统设备的供电方式
1 一类负荷
从低压室I II段母线即两路引自变电器电源各 引一路电源到设备附近;在设备末端设双电源 自动切换箱相对集中的小容量 一级负荷为节 省投资而共用一个双电源自动切换箱就近配 电;即前述树干式布线
29
2 二类负荷
从低压室I或II段母线引一路电源;当所在母线故障 时母联开关投入;由另一母线供电 当电网只有一 路电源时;允许将其从电网中切除人工切除
一 低压配电系统的构成及分布
1 低压配电系统的构成
电源来源介绍——输电线路——负荷 低压配电室开关柜——低压电缆线路——设备
配电箱
20
2 低压配电系统的分布 变电所低压室 低压配电室各一座;分别布置
在站台层两端;各负责半个车站及区间的负 荷； 环控电控室两座布置在站厅层两端;各负责 半个车站的环控负荷； 照明配电室四座分别在站台和站厅层两端； 蓄电池室两座;位于站台层两端；
出入口照明 公共区照明 区间隧道照明 电缆廊道照明
64
三 照明系统的配电方式
65
1 站台站厅等一般照明
交流双电源交叉方式供电 2 事故照明的配电
采用交流双电源互为备用供电;一路失电另 一路自投
当两路电源均失电后;事故照明由车站两端 设备的事故照明电源装置——蓄电池供电
事故照明配电方式图
自动扶梯不含广告 站台一般范围 AFC票务室 装置及设备房
照度lx
250 200 200 180 180 180 180 150 150 150 150
度量位置
地面 地面 地面 地面 地面 地面 地面 地面 地面 地面 地面
54
光源选择
地下铁道的车站照明以荧光灯为主 事故照明采用白炽灯 区间照明及站台下 折返线查坑 车辆段检查
城市轨道交通车站设备的低压配电与照明系统
可维护性
系统应易于维护和保养，方便工作人员进行操作和维护。例如，应 合理设置电缆和管线的路径，便于检修和更换
经济性
在满足功能和质量的前提下，应尽量降低系统的建设和运营成本。 这可以通过优化设计方案、合理选用设备和材料来实现
适应性
系统应具有一定的适应性，能够适应未来车站设备的变化和扩展。 例如，应预留足够的电缆和管线空间，以便未来进行改造和扩展
电力保护：具备过载保护、短路保护、欠压保护等功能，确保电力系统的安全和稳定
节能环保：采用节能型照明设备和电力监控系统，减少能源浪费，实现环保运行 自动化控制：通过自动化控制系统，实现对车站电力系统的远程监控和管理，提高运 营效率
3
在设计和实施城市轨道交通车站设备的低压配电与照明系统时，需要考虑以下因素
综上所述，城市轨道交通车站设备的低压配电与照明系 统是车站正常运行的重要保障
在设计和管理过程中，需要综合考虑安全性、可靠性、 节能环保、可维护性、经济性和适应性等因素，以确保
系统的正常运行和车站的正常运营
Simple & Creative
感谢观看 不 忘 初 心 砥 砺 前 行 THANKS
商业计划书模板
安全性：系统的设计首先要考虑安全性，包括人身安全和设备安全。例如，配 电设备应具备合适的绝缘和防护措施，照明设备应满足防火、防爆、防震等要 求
可靠性：系统应具备高度的可靠性，能够保证长时间的稳定运行。为此，应选 择品质优良的设备和材料，并采取合理的布局和配置
节能环保：在满足功能需求的前提下，应尽量采用高效、节能的设备和材料， 减少能源消耗和环境污染
工作总结|工作汇报| 2 功能与作用 3 系统设计原则与考虑因素
城市轨道交通车站设备的低压配 电与照明系统是确保车站正常运
地铁车站低压配电与照明配电系统
低压配电系统设备简介 1．低压开关柜
图5-5 开关柜的组成示意图
35
低压配电系统设备简介 1．低压开关柜
（4）低压开关柜的组成部分
①柜体 柜体包括开关柜的外壳骨架及内部的安装、 支撑件。 ②母线 母线包括一种可与几条电路分别连接的低阻抗导体。
36
低压配电系统设备简介
1．低压开关柜
（4）低压开关柜的组成部分
45
低压配电系统设备简介 3．低压配电其他设备
（6）电源配电箱、 电源切换箱 电源配电箱、电源切换箱即动力配电箱，安装于车站各动力用 电设备（如自动扶梯、水泵、 信号设备、 通信设备、自动售检票 设备） 附近， 提供设备所需要的电源。下页图５－９所示为空气 处理机电源箱， 上方各按钮分别控制相关的风机、 风阀等设备。
11
低压配电与照明配电系统概述 2．低压配电与照明配电系统的作用
（3）合理性 保证重点负荷的供电，经 济运行，节约用电。
12
2
低压配电系统
低压配电系统的组成和分布 低压配电负荷的分类 低压配电设备的供电方式 低压配电设备的控制
低压配电系统 1．低压配电系统的组成和分布
（1）低压配电系统的组成 供、配电系统均由三个部分组成，分别为电源（即来源）、输电线路 和负荷。相应的，低压配电系统对应的三个具体的组成分别为低压配电 室开关柜、低压电缆线路和设备配电箱。变电所内设有低压开关柜，各 级设备的负荷电源都从低压开关柜接引，通过低压电缆线路流向各个用 电设备，如下页图５－２所示。
25
低压配电系统 4．低压配电设备的控制
图5-3 自动扶梯的控制按钮
26
低压配电系统 4．低压配电设备的控制
（2）综合控制
综合控制是指在车站综合控制室由 ＢＡＳ 实现对风机、 空调、 水泵等设备的控制与监视， 并将采集的信息送至中 央控制室。
城市轨道交通低压配电与照明系统控制重点
城市轨道交通低压配电与照明系统控制重点摘要：城市轨道交通低压配电系统与照明系统是城市轨道交通的重要组成部分，对其进行有效控制不仅能够保证行车安全，还可以为乘客提供良好的乘车环境。
在城市轨道交通低压配电与照明系统控制过程中，需要对各控制对象进行有效分析，明确其功能和作用。
基于此，文章首先分析了城市轨道交通低压配电系统与照明系统控制的必要性，并进一步阐述轨道交通建设过程中，低压配电与照明系统在不同阶段的控制重点，仅供参考。
关键词：轨道交通；低压配电；照明系统；控制重点引言：在我国各大城市因其自身的大小、发展程度等特点，各城市轨道交通的规划与建设具有明显的差异。
随着城市轨道交通工程的发展，低压配电网的重要性日益凸显，因此，相关技术人员需要对低电压配电网及轨道交通所采用的照明系统等进行优化设计，凸显低压配电与照明系统的控制重点，进而提升城市轨道交通整体能效，为人们提供更为全面的服务性能。
一、低压配电与照明系统控制的必要性城市轨道交通的低压配电系统和照明系统是由低压配电系统、照明系统、通风系统、空调系统等组成，其中低压配电系统是轨道交通的主要组成部分，也是构成城市轨道交通的重要基础设施，对于城市轨道交通的正常运行有着非常重要的作用。
对城市轨道交通低压配电系统与照明系统进行有效控制，对于保障行车安全、提高运营效率都具有重要意义。
首先，在城市轨道交通运行过程中，低压配电系统和照明系统的正常运行非常重要。
由于供电系统具有一定的复杂性，在正常工作过程中经常会出现供电系统故障，导致线路电压不稳定，严重影响了低压配电和照明系统的正常运行。
对低压配电和照明系统进行控制可以有效降低供电故障发生率，保障供电系统的稳定性，并可以有效提高供电设备运行效率。
在城市轨道交通运行过程中，如果供电线路出现故障，会导致列车无法正常行驶。
在城市轨道交通运行过程中，需要对电能进行输送和消耗。
为了满足牵引、照明、空调等设备的用电需求，需要对其进行控制。
城轨照明系统认知
contents
目录
• 城轨照明系统概述 • 城轨照明系统构成 • 城轨照明系统配电及接线 • 配电线路导体选择及线路敷设 • 城轨照明系统在城市轨道交通系统中重
要性分析 • 城轨照明系统设计原则与标准解读
contents
目录
• 城轨照明系统节能环保措施介绍 • 城轨照明系统维护管理策略分享 • 城轨照明系统案例分析：成功项目经验
铜导体
高导电率、良好的延展性和耐腐蚀性，但价格较高。
铝导体
轻便、价格较低，但导电性能稍差，易受环境影响。
铜包铝导体
结合铜和铝的优点，提高导电性能和耐腐蚀性，降低成本。
线路敷设方式优缺点比较
架空敷设
施工简单、成本低，但易受环境和外力影响，安全性较差。
地下敷设
不影响城市景观、安全性高，但施工难度大、成本高。
隧道敷设
适用于特殊地段，保护线路免受外力破坏，但施工和维护成本较 高。
施工注意事项
选择合适的导体类型和敷设方 式，确保线路的安全性和经济 性。
严格按照相关规范进行施工， 确保线路的质量和稳定性。
加强线路的维护和检修，及时 发现和处理线路故障，确保照 明系统的正常运行。
05
城轨照明系统在城市轨道交通系 统中重要性分析
以某城市轨道交通线路为例，详细解读照 明系统在站台、隧道等区域的实际应用， 展示照明效果，体现设计原则的落实。
07
城轨照明系统节能环保措施介绍
节能环保意义和价值阐述
1 2
节能环保意义
降低能耗、减少污染、保护生态环境，推动城市 可持续发展。
照明系统能耗现状
分析城轨照明系统能耗占比，强调照明节能重要 性。
高压配电
城轨地铁车辆的照明系统通用控制方案
城轨地铁车辆的照明系统通用控制方案摘要：照明系统是城市轨道交通车辆的传统系统之一，也是轨道交通车辆完成正常运行全过程的必需系统。
城轨地铁车辆的照明系统包括客室照明和外部照明两部分。
既有的城轨地铁车辆照明系统设计大多不尽相同。
以客室照明为例，客室照明包括正常照明和应急照明两部分，从电压制式来说包括AC 220 V和DC 110 V两种形式；从光源种类来说，包括传统荧光灯和LED光源；从供电方式来说，早期正常照明和应急照明为独立的光源和供电回路，而近几年多采用集中供电，应急工况下整体降照度的方式。
关键词：城轨地铁车辆；照明系统1客室照明1.1 系统架构1.1.1 照明监控单元照明监控单元LMU由独立的电子保险丝组成，可以检测每组输出的状态。
每组具有独立过载和短路保护，在短路或过载解除后都能实现自恢复供电输出。
单个电子保险丝出现故障不会影响其他组的正常输出。
1.1.2 照明控制单元照明控制单元SLCU将实时上报其内部组件的故障状态。
如果其中某个电源组件发生故障、照明输出通道发生故障或者环境光传感器发生故障。
TCMS可以立即获取故障信息（可选），从而根据故障信息进行检修。
1.1.3 照明供电单元每个客室设置2路照明供电输入，互为冗余地给PSU供电，将车辆的DC 110 V直流转换为DC 48 V的直流后给客室灯具供电。
各PSU均为独立的隔离型转换电源，PSU具有负载共享功能，保证并联的4个PSU输出电流保持基本一致。
PSU面板设置有2个状态指示灯，通过指示灯可以很直观地查看PSU工作状态。
PSU故障时会输出故障信号给SLCU。
如果出现一个PSU故障时，故障的PSU将会自动退出工作，不影响其他模块正常工作。
如果出现2个甚至3个PSU同时损坏时，SLCU系统将调低照明输出功率至少保证应急照明能有效投入。
1.2 照明控制客室照明控制主机对外的控制接口包括应急、开关灯控制、照度传感器、调光和故障上报。
客室照明可随着列车的激活自动开启，并可通过位于任意一个司机室操纵台的客室照明控制开关或TCMS控制通断。
城市轨道交通列车照明系统
1 列车照明系统的组成
（2） 工作照明系统。列车配备了司机及维修人员作业时必需的工作照明系统。该系 统包括司机室顶灯、司机室阅读灯等。 ① 司机室顶灯。司机室顶灯位于司机室中央顶部。其灯罩采用进口PC扩散板；灯体 采用拉伸铝；光源采用高性能白色LED，光线亮度均匀、柔和、不刺眼；驱动电源采 用内置式一体设计，安装方便。司机室顶灯的主要技术参数如表3-5所示。 在正常运营时，司机室内的照度在中央地板处应为3~5 lx，在驾驶台表面应为5~10 lx。为方便维修，司机室中央距地板面800 mm处的照度应不小于200 lx。
1 列车照明系统的组成
A1车客室内部照明系统由2个照明模块（1305A）、28个照明模块（1305）及2个照 明模块（1365）组成； B1、D1、D2车客室内部照明系统均由2个照明模块（1595）、 28个照明模块（1305）及2个照明模块（1655）组成；C1、C2车客室内部照明系统 均由2个照明模块（1595）、28个照明模块（1305）及2个照明模块（1655）组成。 客室照明系统的主要技术参数如表3-4所示。
1 列车照明系统的组成
②司机室阅读灯。司机室阅读灯位于司机室驾驶台上，一般用于列车运行中司机对驾 驶台面板的观察及在特殊情况下填写各类报表。司机室阅读灯的主要部件有灯罩、灯 体、LED光源、LED驱动电源等。阅读灯的灯罩和灯体的金属部分均采用铝棒加工而 成，散热性能良好；光源采用高性能LED，光线亮度均匀、柔和、不刺眼；驱动电源 采用内置式一体设计，安装方便。司机室阅读灯的主要技术参数如表3-6所示。
1 列车照明系统的组成
两盏前照灯能在水平 方向和垂直方向上进 行适当的调节，以满 足运行要求。通过调 节远（近）光组件固 定螺钉及弹簧的紧固 度，可以达到调整发 光角度的目的。前照 灯水平方向调光和垂 直方向调光分别如图 3-13和图3-14所示。 前照灯的主要技术参 数如表3系统的组成
城市轨道交通车辆技术《一、外部照明系统》
一、外部照明系统1.照明系统构成照明系统分为车辆外部照明和车辆内部照明，外部照明包括〔远、近〕前照灯、尾灯和运行灯，外部照明布局参见图2-19。
车辆内部照明包括司机室照明和客室照明。
2.主要参数〔1〕前照灯前照灯又称为头灯，分远近光两种，属于汽车灯系列，其技术参数如下：①工作电压——12V②功率——55W③照度——在视觉清晰的天气情况下〔没有其他照明〕，离列车前端215米处选择“亮〞位时，照度应不小于2勒克斯〔包括在直线隧道内〕。
〔2〕尾灯尾灯为红色警示标志灯，用于向附近的车辆及人员告知本车的位置。
尾灯的技术参数如下：①正常工作电压——77V~137VDC②额定工作电压——110V③功率——8W④可见距离——应在距车辆215m远处清晰地看到标志灯〔视觉清晰的天气状况下〕，包括在直线隧道内。
图2-19 外部照明布局〔4〕运行灯运行灯用于指示运行灯技术参数如下：①工作电压——110V②功率——2W3. 外部照明应遵循的逻辑关系〔1〕如图2-19所示。
当列车停车待命〔DC110V低压电源仍工作〕时，每一端的标志灯和红色运行灯应亮。
在待命状态下，司机控制器调速手柄不动作。
〔2〕如图2-20所示，司机控制器方式/方向手柄在“向前〞位时，以下所列灯应亮：①列车前端的前照灯和白色运行灯亮。
②列车后端的标志灯和红色运行灯亮。
〔3〕如图2-21所示，司机控制器方式/方向手柄在“向后〞位时，以下所列灯应亮：①列车前端和后端的前照灯和白色运行灯亮；②列车前端和后端的标志灯和红色运行灯亮。
图2-20 蓄电池备用模式时外部照明激活列车时端部灯的根本设置自动实现：每端四个红色灯都变图2-21 列车牵引工况时外部照明显示前端: 驾驶端头灯(白色) 变亮(05E31 - E02, 05E32 - E02)。
