汽车电动雨刮工作原理
汽车雨刮系统原理

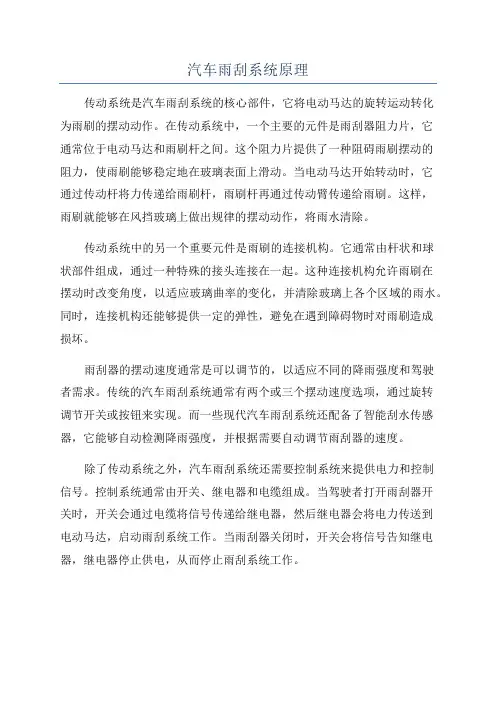

汽车雨刮系统原理传动系统是汽车雨刮系统的核心部件，它将电动马达的旋转运动转化为雨刷的摆动动作。
在传动系统中，一个主要的元件是雨刮器阻力片，它通常位于电动马达和雨刷杆之间。
这个阻力片提供了一种阻碍雨刷摆动的阻力，使雨刷能够稳定地在玻璃表面上滑动。
当电动马达开始转动时，它通过传动杆将力传递给雨刷杆，雨刷杆再通过传动臂传递给雨刷。
这样，雨刷就能够在风挡玻璃上做出规律的摆动动作，将雨水清除。
传动系统中的另一个重要元件是雨刷的连接机构。
它通常由杆状和球状部件组成，通过一种特殊的接头连接在一起。
这种连接机构允许雨刷在摆动时改变角度，以适应玻璃曲率的变化，并清除玻璃上各个区域的雨水。
同时，连接机构还能够提供一定的弹性，避免在遇到障碍物时对雨刷造成损坏。
雨刮器的摆动速度通常是可以调节的，以适应不同的降雨强度和驾驶者需求。
传统的汽车雨刮系统通常有两个或三个摆动速度选项，通过旋转调节开关或按钮来实现。
而一些现代汽车雨刮系统还配备了智能刮水传感器，它能够自动检测降雨强度，并根据需要自动调节雨刮器的速度。
除了传动系统之外，汽车雨刮系统还需要控制系统来提供电力和控制信号。
控制系统通常由开关、继电器和电缆组成。
当驾驶者打开雨刮器开关时，开关会通过电缆将信号传递给继电器，然后继电器会将电力传送到电动马达，启动雨刮系统工作。
当雨刮器关闭时，开关会将信号告知继电器，继电器停止供电，从而停止雨刮系统工作。
此外，一些高级汽车雨刮系统还具备其他功能，如自动感应雨雪、加热雨刮器和喷水洗涤功能等。
这些功能通过使用额外的传感器和控制系统来实现，能够更好地适应不同天气条件和驾驶环境。
综上所述，汽车雨刮系统通过传动系统和控制系统的相互配合，能够有效地清除车窗上的雨水，确保驾驶者的视线清晰，提供安全的驾驶环境。
随着汽车技术的不断发展，汽车雨刮系统也在不断创新和改进，为驾驶者提供更好的使用体验。
汽车雨刮电机原理
汽车雨刮电机原理
汽车雨刮电机是一种用于驱动雨刮器进行刮水操作的电动设备。
它的工作原理是将电能转化为机械能，从而带动雨刮器进行前后刮水动作。
汽车雨刮电机一般采用直流电机的设计。
直流电机由电枢和永磁体组成，其中电枢是由通电的导线绕成的线圈，永磁体则产生一个恒定的磁场。
当电流通过电枢时，它会与永磁体的磁场相互作用，产生一个力矩。
这个力矩使得电枢开始旋转，同时带动与电枢连接的雨刮机械传动系统，最终使雨刮器进行刮水动作。
为了控制雨刮电机的运行，一般还会通过开关和控制电路来实现。
当驾驶员打开雨刮开关后，电流会通过电路进入雨刮电机，从而使其开始工作。
需要注意的是，雨刮电机在不同的工作情况下，可能会有不同的转向要求。
因此，雨刮电机一般还会配备一个称为转向装置的开关，用于改变电流的流向，从而改变电枢的旋转方向。
总的来说，汽车雨刮电机通过将电能转化为机械能，实现驱动雨刮器进行刮水的目的。
这个过程主要依靠直流电机的工作原理，通过电流和磁场的相互作用来实现。
同时，通过开关和控制电路的控制，可以实现雨刮电机的启停和转向操作。
雨刮电机5根线工作原理
雨刮电机5根线工作原理
雨刮电机5根线工作原理：
雨刮电机是汽车上常见的一种设备，其主要作用是驱动雨刮器进行清洗挡风玻璃的作用。
而雨刮电机5根线的工作原理则是相对简单的。
首先，雨刮电机5根线中有两根线是用来控制电机正反转的，这两根线通常被称为“正反转线”。
当这两根线同时接通电源时，电机会正转；当其中一根线断开时，电机会反转。
这种正反转的控制方式可以让雨刮器在不同的情况下进行不同的清洗操作，提高了其灵活性与实用性。
其次，雨刮电机5根线中还有两根线是用来控制电机速度的，这两根线通常被称为“速度控制线”。
当这两根线接通电源时，电机会以较快的速度运转；当其中一根线断开时，电机会以较慢的速度运转。
这种速度的控制方式可以根据不同的天气、道路情况等进行调整，提高了雨刮器的适应性与实用性。
最后，雨刮电机5根线中还有一根线是用来接地的，通常被称为“接地线”。
接
地线的作用是将电机的电荷释放到大地中，以避免电机因为电荷积累而出现故障或损坏等问题。
总的来说，雨刮电机5根线的工作原理是通过正反转线和速度控制线的控制，以及接地线的释放电荷，来驱动雨刮器进行清洗挡风玻璃的作用。
这种工作方式简单可靠，已经得到了广泛应用。
汽车自动雨刷工作原理
汽车自动雨刷工作原理
汽车自动雨刷工作原理是通过感应雨滴的存在和强度来自动启动和调节雨刷器的运行。
汽车自动雨刷系统通常包括一个雨滴感应器和一个电动马达。
雨滴感应器安装在汽车挡风玻璃上，可以检测到雨滴的存在和强度。
感应器可以通过红外线或超声波等技术来探测雨滴。
当感应器检测到雨滴时，它会向电动马达发出信号，启动雨刷器的运行。
电动马达会使雨刷器沿着挡风玻璃上的凸槽移动，完成刮除雨滴的任务。
为了适应不同雨滴的强度，自动雨刷系统通常有不同的运行模式可供选择。
一种常见的模式是根据感应器检测到的雨滴强度自动调节雨刷器的速度。
较小的雨滴可能只需要较低的速度，而较大的雨滴则需要更高的速度来确保有效刮除。
另一种模式是根据感应器检测到的雨滴强度自动选择不同的刮水周期。
如果感应器探测到较小的雨滴密度，刮水周期可能为几秒钟一次；而如果感应器探测到大雨和强降雨，刮水周期可能减少到几十毫秒一次。
总之，汽车自动雨刷的工作原理是通过感应器检测雨滴的存在和强度，然后通过电动马达控制雨刷器的运行，从而实现自动刮除雨滴的功能。
这种系统使得驾驶者无需手动操作雨刷器，更加方便和安全。
汽车雨刮工作原理
汽车雨刮工作原理
汽车雨刮工作原理是利用电动机驱动雨刮器进行摆动，从而清除雨水、雪花、尘土等附着在挡风玻璃上的物体。
其具体工作原理如下：
1. 电动机驱动：汽车雨刮器安装有一个电动马达，通常位于引擎舱盖下方或驾驶员侧的挡风玻璃下方。
当驾驶员需要使用雨刮器时，通过操作雨刮开关，电流由汽车电瓶送至电动马达。
2. 套筒传动杆：电动马达的转动力会通过套筒传动杆传递给雨刮臂。
套筒传动杆是一根细长的金属杆，贯穿整个雨刮器。
3. 雨刮臂：套筒传动杆通过一系列的杆件和关节连接到雨刮臂上。
雨刮臂一端连接雨刮刀片，另一端连接到挡风玻璃上。
4. 雨刮刀片：雨刮刀片是用于清除挡风玻璃上水滴、雨水和灰尘的橡胶条或硅胶条。
当电动马达转动时，套筒传动杆带动雨刮臂和刀片与挡风玻璃接触，由橡胶条的弹性将水滴和杂物刮除。
5. 模式控制：雨刮器通常具有多种工作模式，例如间歇模式、低速模式和高速模式，以适应不同的天气和雨水强度。
驾驶员可以通过切换不同的开关档位来选择合适的模式。
总之，汽车雨刮工作原理是通过电动马达带动雨刮臂和刀片，利用橡胶条的弹性来刮除挡风玻璃上的水滴和杂物。
不同模式的控制使其能够适应不同的天气条件下的刮水需求。
智能雨刷原理
智能雨刷原理
智能雨刷是一种汽车雨刮系统，具备自动感应雨量并自动控制雨刷运动的功能。
其原理基于传感器检测雨滴或湿度，并根据检测结果自动调整雨刷的速度和工作模式。
以下是智能雨刷的基本工作原理：
雨滴感应传感器：
智能雨刷系统通常配备有雨滴感应传感器，该传感器能够检测到雨滴的存在和密度。
传感器可能采用红外线、超声波或光电等技术，以便更精准地感知雨滴。
湿度传感器：
一些智能雨刷系统还包含湿度传感器，用于检测风挡表面的湿度水平。
湿度的增加可能表明有雨滴或雨水存在。
电子控制单元（ECU）：
感应到雨滴或湿度变化后，相关信息被传送至电子控制单元（ECU）。
ECU是智能雨刷系统的大脑，负责根据传感器的输入调整雨刷的工作。
自动调整雨刷速度：
ECU根据感测到的雨滴数量或湿度水平来判断雨势的大小。
根据这一信息，系统会自动调整雨刷的运动速度。
在轻微的雨中，雨刷可能会以较慢的速度运行，而在大雨或暴风雨中，雨刷可能会以更高的速度运行。
敏感度和延迟设置：
智能雨刷系统通常允许驾驶员根据个人喜好或特定驾驶条件设置敏感度和延迟时间。
敏感度设置决定了系统对雨滴或湿度的响应程度，而延迟时间设置则影响雨刷在感应到雨滴后启动之前的延迟时间。
手动模式切换：
大多数智能雨刷系统允许驾驶员手动选择雨刷的工作模式。
在手动模式下，驾驶员可以根据需要手动控制雨刷的速度。
智能雨刷系统通过利用先进的传感技术，使汽车驾驶员无需手动调整雨刷，提高了驾驶的便利性和安全性。
雨刮电机的工作原理
雨刮电机的工作原理雨刮器的动力源来自电动机，它是整个雨刮器系统的核心。
雨刮器电动机的质量要求是相当高的。
它采用直流永磁电动机，安装在前档风玻璃上的雨刮器电动机一般与蜗轮蜗杆机械部分做成一体。
蜗轮蜗杆机构的作用是减速增扭，其输出轴带动四连杆机构，通过四连杆机构把连续的旋转运动改变为左右摆动的运动。
雨刮器电动机采用3刷结构以方便变速。
间歇时间由间歇继电器控制，利用电机的回位开关触点与继电器电阻电容的充放电功能使雨刮器按照一定周期刮扫。
雨刮器的刮片胶条是直接清除玻璃上雨水和污垢的工具。
刮片胶条通过弹簧条压向玻璃表面，它的唇口必须与玻璃角度配合一致，方能达到所要求的性能。
一般情况下在汽车组合开关手柄上有雨刮器控制旋扭，设有低速、高速、间歇3个档位。
手柄顶端是洗涤器按键开关，按下开关有洗涤水喷出，配合雨刮器洗涤档风玻璃。
洗涤器系统是目前汽车上很普通的装置，它由储水箱、水泵、输水管、喷水嘴组成。
其中储水箱一般是1.5升～2升的塑料罐，水泵是一种微型电动离心泵，通过它将储水箱的洗涤水输向喷水嘴，经2～4个喷水嘴的挤压作用将洗涤水分成细小的射流喷向档风玻璃，配合雨刮器起到清洁档风玻璃的作用。
Wiper Motor, the power source of the wiper blade, is the core of the whole wiper system. Therefore, the quality of the wiper motormust be guaranteed to ensure its performance. The wiper motor is a permanent-magnet direct current (DC) one. It is equipped on the front windscreen glass with the mechanical parts of the worm gear. The worm gear functions to slow down and increase torque. Its output shafts spur four-bar linkage, by which the movement is changed from rotaryto swinging.Three-brush structure is adopted to make speed change more convenient. The intermittent relay, by which the interval is controlled, utilizing the return of switch contacts and the charge-discharge function of the resistor-capacitor in the relay, drives the wiper to wipe in a certain cycle. The wiper blade tape, the tool to clean the rainwater and the filth on the glass, presses the surface of the glass with springs. Only when the tip of the blade is in a certain angle with the glass, can the required function be realized.Generally speaking, there is a wiper control knob, with stalls of low peed, high speed and intermission, on the handle of auto combination switch. The top of the handle is the key switch, after pressing which water will erupt to wiper blade, of the scrubber. The scrubber system, consisting of plastic water tank (1.5—2 liters), micro-electric centrifugal water pump, pipes, spray nozzles, is very ordinary equipment in automobiles. Water in the tank is supplied through the pump to 2—4 spray nozzles, by which it is extruded into trickles. Then the trickles are sprayed onto the windshield glass, to clean the glass with the wiper blade.疑问：1“涡轮蜗杆”和“输出轴”有几个我不清楚，可能单复数用得不对。
雨刮电汽系统工作原理
雨刮电汽系统工作原理
雨刮电汽系统是指用电能作为动力源的汽车雨刮系统，可以在雨
天时使车窗保持干燥，提高行车安全。
该系统的工作原理主要有以下
几个方面：
第一，电力供应系统。
当驾驶员开启雨刮电汽系统时，电能就会
从汽车电池中流到雨刮器电动机，推动雨刮器进行工作。
此时需要保
证电池电量充足，以确保雨刮器正常工作。
第二，雨刮器电动机。
雨刮器电动机是雨刮电汽系统的核心部件，它接收电力供应后，通过转动电动机内部的电磁铁，将电能转化为机
械能，激发雨刮臂运动，带动顶部的橡胶刮板在汽车的挡风玻璃上移动，实现清理雨水的目的。
第三，操控系统。
驾驶员可以通过操作车内的雨刮开关，调整雨
刮器的工作频率和速度，以适应不同的雨水情况。
一些高级的雨刮电
汽系统还可以根据挡风玻璃的湿度程度进行调节，提高雨刮器的清洁
效果。
总之，雨刮电汽系统能够有效地帮助驾驶员应对雨天行车的风险，提供更加舒适、便捷、安全的驾车体验。
因此，驾驶员在购买车辆时，应该考虑选择配置有雨刮电汽系统的车型，以提高行车安全系数。
此外，保持电池的充电状态也是确保雨刮电汽系统正常工作的重要因素
之一，因此驾驶员在使用后应及时给电池充电，以避免出现突发故障。
汽车雨刷器的工作原理
汽车雨刷器的工作原理
汽车雨刷器是用来清洁雨刮前方玻璃上的水滴、雨水和其他杂物的装置。
它的工作原理是通过电力或者机械驱动雨刷臂，使雨刷臂上的橡胶刮片贴紧玻璃表面并快速移动，从而将水滴和污物全部推向车辆外部。
具体来说，汽车雨刷器的工作过程可以分为以下几个步骤：
1. 开启雨刷开关：当汽车上的雨刷开关被打开时，电力或者机械装置将被激活，开始驱动雨刷器的工作。
2. 驱动雨刷臂：电力或者机械装置通过传动装置驱动雨刷臂的移动。
传动装置可以是电动马达、皮带、齿轮等。
3. 接触玻璃表面：雨刷臂上装有橡胶刮片，当雨刷臂移动时，橡胶刮片贴附在玻璃表面上。
4. 快速移动刮拭：雨刷臂上的橡胶刮片以一定的速度快速移动，同时贴紧玻璃表面。
这样，橡胶刮片可以将水滴、雨水和杂物从玻璃上刮掉并推向车辆外部。
5. 清洁效果检测：驾驶员可以通过玻璃上的清洁效果来判断雨刷器的工作是否正常。
如果还有残留的水滴或者杂物，可能需要更换橡胶刮片或调整雨刷臂的位置。
总之，汽车雨刷器通过驱动雨刷臂上的橡胶刮片快速移动，将水滴和污物从玻璃表面刮走，以保证驾驶员在雨天行驶时有清晰的视野。
雨刮器机械原理
雨刮器机械原理
汽车的雨刮器，是用来清除风挡玻璃上雨水和雪的机械装置。
它是一种刮水器，一般安装在汽车前风挡玻璃上，由橡胶制品制成。
雨刮器工作时，电动机通过皮带驱动减速器，减速器旋转带动雨刮臂上下运动，实现雨刮臂左右摆动，从而将风挡玻璃上的雨水和雪刮干净。
雨刮臂在运动过程中，由于受力不平衡，雨刮臂与玻璃之间就会产生相对位移，即存在一定的相对运动轨迹。
如果没有控制好这个位移，就会出现一些振动噪声。
当雨刮臂与玻璃间的相对位移较大时，还会产生比较大的惯性力。
这种情况下雨刮片与玻璃之间的摩擦阻力增大，消耗了大量的电能，这就是雨刮臂产生振动噪声的主要原因。
汽车雨刮器在工作时，电机带动减速器旋转时，通过雨刮臂上下运动来改变雨刮器与玻璃之间的相对位移距离，从而使风挡玻璃上雨水和雪在较大范围内发生运动。
如果雨水和雪运动轨迹不规则，或者出现在风挡玻璃上面积过大时，就会影响正常视线。
—— 1 —1 —。
汽车电动雨刮工作原理
高速运转
车身电器系统 - 电动风窗刮水器及洗涤器
三、电动刮水器及洗涤器系统工作原理 刮水器传动原理
车身电器系统 - 电动风窗刮水器及洗涤器
三、电动刮水器及洗涤器系统工作原理 3. 电动刮水器系统的工作原理
点火开关信号
控
电 动 刮
制
操纵开关信号
电
水 器 执
脑
行
装
置
电动刮水器系统工作原理图
车身电器系统 - 电动风窗刮水器及洗涤器
间歇刮水
电容充电
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
三极管 集电极 与发射 极导通
电容放电
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
继电器 线圈 通电
电容放 电终了
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
继电器 常开触 点断开
三极管 集电极 与发射 极截止
继电器 线圈 断电
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
别克君威刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
除雾
别克君威刮水器和清洗器系统控制电路图
三线雨刮电机控制原理
三线雨刮电机控制原理三线雨刮电机是汽车上常见的一种雨刮器控制装置，主要用于控制雨刮器的运动。
它由电机、电源线和控制线组成，通过控制电源线和控制线的接通与断开，实现雨刮器的启停、变速和间歇操作。
下面将详细介绍三线雨刮电机的工作原理。
我们需要了解三线雨刮电机的基本结构。
三线雨刮电机由一个直流电机和两根控制线组成。
其中，一根控制线连接电源的正极，另一根控制线连接电源的负极。
当控制线与电源的正负极接通时，电机开始工作，进行雨刮操作。
当控制线与电源的正负极断开时，电机停止工作，雨刮器停止运动。
三线雨刮电机的工作原理主要是通过改变控制线与电源正负极的接通状态来控制电机的启停和变速。
具体而言，有以下几种情况：1. 雨刮器的启动：当控制线与电源的正极接通时，电机开始工作，雨刮器开始运动。
同时，控制线与电源的负极断开，以确保电源正负极之间不会短路。
2. 雨刮器的停止：当控制线与电源的正极断开时，电机停止工作，雨刮器停止运动。
此时，控制线与电源的负极仍然断开。
3. 雨刮器的变速：通过控制线与电源的正极的接通和断开状态的改变，可以实现雨刮器的变速。
具体而言，当控制线与电源的正极以一定的频率接通和断开时，电机会以相应的速度进行工作，从而实现雨刮器的变速操作。
例如，当控制线与电源的正极以较快的频率接通和断开时，电机会以较快的速度工作；当频率较低时，电机的速度也相应减慢。
4. 雨刮器的间歇操作：间歇操作是指雨刮器在工作一段时间后自动停止一段时间，然后再继续工作。
实现间歇操作的关键是改变控制线与电源的正极接通和断开的时间间隔。
当控制线与电源的正极接通一段时间后，自动断开一段时间，这样循环往复，就实现了雨刮器的间歇操作。
三线雨刮电机通过控制线与电源的正负极的接通与断开来实现雨刮器的启停、变速和间歇操作。
这种控制方式简单可靠，广泛应用于汽车上的雨刮器系统中。
同时，随着电子技术的发展，也出现了更加智能化的雨刮器控制装置，但其基本原理仍然是建立在三线雨刮电机的基础上。
自动雨刮器原理
自动雨刮器原理
自动雨刮器是现代汽车上常见的一种装置，它能够在雨天自动感应到雨水并启
动雨刮器进行清洗。
那么，自动雨刮器的原理是什么呢？接下来，我们将从感应原理、控制原理和执行原理三个方面来详细介绍。
首先，我们来看一下自动雨刮器的感应原理。
自动雨刮器通常采用光电传感器
或红外线传感器来感应雨滴的存在。
当雨滴落在传感器上时，传感器将会产生信号并传输给控制系统。
通过这种方式，自动雨刮器能够及时感应到雨水的存在，从而启动雨刮器进行清洗。
其次，控制原理是自动雨刮器能够正常工作的重要保障。
控制系统通常由微处
理器和控制模块组成，当传感器感应到雨滴时，控制系统会接收到信号并进行处理，然后发送指令给雨刮器电机，启动雨刮器进行工作。
控制系统能够根据雨量大小和车速等参数来调整雨刮器的工作频率和幅度，以确保清洗效果的最佳化。
最后，我们来看一下自动雨刮器的执行原理。
雨刮器的执行部分主要由电机和
雨刮器臂组成。
当控制系统发送指令给电机时，电机会带动雨刮器臂进行来回摆动，从而实现对挡风玻璃上的雨水进行清洗。
同时，雨刮器橡胶片的设计也能够确保雨刮效果的良好，使得驾驶员在雨天能够获得清晰的视野。
综上所述，自动雨刮器的工作原理主要包括感应原理、控制原理和执行原理。
通过传感器感应雨滴、控制系统的处理和雨刮器的执行，自动雨刮器能够在雨天为驾驶员提供清晰的视野，提高行车安全性。
希望通过本文的介绍，读者能够对自动雨刮器的工作原理有更深入的了解。
汽车的雨刷电机调速原理
汽车的雨刷电机调速原理
汽车的雨刷电机调速原理是通过控制电机的输入电压或电流来实现调速。
一般来说，汽车雨刷电机采用直流无刷电机，其调速原理可以简单分为以下几个步骤：
1. 信号输入：驾驶员通过操纵雨刷开关或拨片选择所需的刷速模式。
2. 控制单元：汽车中的电子控制单元（ECU）接收到驾驶员输入的信号后，根据预设的刷速模式进行处理。
3. PWM调制：控制单元使用脉宽调制（PWM）技术将直流电源的平均电压调整为等效于所需转速的波形信号。
4. 电机驱动：PWM调制后的信号经过电机驱动器，驱动电机的运转。
5. 反馈控制：电机驱动器会监测电机的转速，并通过反馈信号返回给控制单元。
6. 调整输出：控制单元根据反馈信号与设定值进行比较，通过控制输入电压或电流来调整电机的转速。
以上步骤反复循环，控制单元不断调节电机的输入信号以实现所需的刷速。
雨刮电机制动原理
雨刮电机制动原理
雨刮电机的制动原理主要基于电动机的控制。
当电流流入雨刮电机的输入电路时，电机开始旋转。
电机通过蜗轮驱动输出轴，并通过惰轮和惰轮轴驱动输出齿轮。
输出轴进一步操纵连接雨刷器连杆的输出臂，使输出臂和连杆做前后方向的运动。
此外，雨刮电机由电动机、减速器、四连杆机构、刮水臂心轴、刮水片总成等组成。
这些组件协同工作，使雨刮器能够有效地清除挡风玻璃上的雨水。
为了使雨刮器正常工作，橡胶的雨刮条需要保持充足的湿润度。
只有当雨刮条保持充足的湿润度时，才能保持足够的韧性，从而与车窗玻璃紧密接触，实现良好的清洁效果。
以上内容仅供参考，如需更多关于雨刮电机制动原理的信息，建议咨询汽车维修专业人员或查阅汽车维修相关书籍。
电动刮水器电路组成及工作原理汽车前后雨刮系统原理
刮水效果
当刮水器摆动时，刮水片以一定 的压力接触风挡玻璃，将雨水或 灰尘从玻璃表面刮去。刮水器的 摆动速度和压力决定了刮水效果 的好坏。
传感器工作原理
传感器类型
电动刮水器的传感器通常采用光电式或电容式传感器，用于检测风挡玻璃上的雨量或灰尘情况。
工作过程
传感器通过检测玻璃表面反射的光线或改变的电容量来感知雨量或灰尘情况。当检测到雨量或灰尘达到一定阈值时， 传感器输出信号，控制刮水器开始工作。
控制逻辑
传感器将检测到的信号传递给控制电路，控制电路根据信号判断是否需要启动刮水器。根据不同的传感 器和控制逻辑，刮水器可能在雨量较大、雨量较小、灰尘较多等情况下启动。
Part
04
汽车前后雨刮系统原理
前雨刮系统原理
电源电路
前雨刮电机由蓄电池和雨刮开关供电，通过 雨刮开关可以控制雨刮电机的正反转，实现 刮水功能的开启和关闭。
控制电路
ECU根据感应信号判断雨量 大小，自动调节雨刮电机的 速度，实现自动刮水功能。
电源电路
雨量感应器的电源电路由蓄 电池供电，通过雨量感应开 关控制感应器的电源通断。
Part
05
电动刮水器电路及雨刮系统的 应用与发展
应用现状
STEP 01
普及程度
STEP 02
应用领域
电动刮水器电路及雨刮系 统在现代汽车中得到了广 泛应用，几乎成为标配。
随着汽车技术的不断发展，电动刮水器和雨刮系统在提高驾驶安全性和改善驾驶视野方 面发挥着越来越重要的作用。
汇报范围
本报告将全面介绍电动刮水器 电路的组成元件，包括电源、 控制开关、电机和相关保护装
置。
报告将详细阐述电动刮水器 的工作原理，包括其启动、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•刮水器
•前大灯上刮水器
•二、电动刮水器及洗涤器系统组成
•电动刮水器系统主要由操纵开关（和雨量传感器）、控制电脑和电动刮水器执 行装置三部分组成。
•刮水器操纵开关
•雨量传感器
•二、电动刮水器及洗涤器系统组成
•电动刮水器系统主要由操纵开关（和雨量传感器）、控制电脑和电动刮水器执 行装置三部分组成。
•高速刮水
• 桑塔纳3000刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
• 桑塔纳3000刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•继电器通电，
•
•常开触点接通
• 桑塔纳3000刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
• 桑塔纳3000刮水器和清洗器系统控制电路图
汽车电动雨刮工作原理
2020年7月18日星期六
•电动风窗刮水器和洗涤器系统
•wiper and washer
•目 录
一．电动刮水器及洗涤器系统概述 二．电动刮水器及洗涤器系统组成 三．电动刮水器及洗涤器系统工作原理 四．系统控制电路
•一、电动刮水器及洗涤器系统概述
• 为了保证汽车在雨天或雪天时有良好的视线，确保行车安全，在汽车挡风玻 璃前装有刮水器。一般汽车的前风窗上装有两个刮水片，有些汽车后窗也装有 一个刮水片，有些高级轿车的前大灯上也装有刮水片。
•电容充电
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
•继电器 •线圈 •通电
•继电器 •常开触 •点闭合
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器பைடு நூலகம்洗涤器系统控制电路
•清洗、刮水
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•低速刮水
•当刮水电动机通电时，电枢转 动，并带动复位开关的凸轮转动 ，复位开关常开触点闭合。
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•高速刮水
•当刮水电动机通电时，电枢转 动，并带动复位开关的凸轮转动 ，复位开关常开触点闭合。
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动高速刮水
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动高速刮水
•刮水电动机通电转动后， •继电器常开触点断开。
•刮水电动机通电转动后， •复位开关常开触点接通。
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
•三极管 •集电极 •与发射 •极导通
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
•三极管 •集电极 •与发射 •极导通
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•电容充电
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•三极管 •集电极 •与发射 •极导通
•电容放电
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•继电器 •线圈 •通电
•通电时，电枢转动，将电动机的旋转运动由轴端的 蜗杆传给蜗轮，经传动机构转化为往复运动。
•三、电动刮水器及洗涤器系统工作原理 •刮水器电动机变速原理
•低速运转
•高速运转
•三、电动刮水器及洗涤器系统工作原理 •刮水器传动原理
•电动刮水器执行装置
•控制电脑
•三、电动刮水器及洗涤器系统工作原理 •3. 电动刮水器系统的工作原理
• 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•除雾
• 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
• 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
• 桑塔纳3000刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•停机复位
• 桑塔纳3000刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
• 桑塔纳3000刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水 •继电器通电， •常开触点接通
•自动高速刮水
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
•刮水电动机通电转动后， •继电器常开触点断开。
•刮水电动机通电转动后， •复位开关常开触点接通。
• 别克凯越刮水器和清洗器系统控制电路图
•除雾 •清洗、刮水
•操纵开 •关信号
• 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•低速刮水
• 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•高速刮水
• 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•当刮水电动机通电时，电枢转 动，并带动复位开关的凸轮转动 ，复位开关常开触点闭合。
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•三极管 •集电极 •与发射 •极截止
•电容放 •电终了
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•点火开关信号 •操纵开关信号
•电动刮水器系统工作原理图
•四、电动刮水器及洗涤器系统控制电路
• 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•点火开 •关信号 • 别克君威刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•低速刮水 •高速刮水 •间隙刮水
•刮水器电机
•刮水器刮臂
•二、电动刮水器及洗涤器系统组成
•洗涤器则是由储液箱、洗涤泵、软管、喷嘴等组成。
•洗涤器机构图
•三、电动刮水器及洗涤器系统工作原理
•1. 操纵开关
•操纵开关总成通过多个联动开关产生三路信号分别输 入控制单元，从而控制刮水器实现低速、高速、间歇、 除雾、停机复位 等功能。
•三、电动刮水器及洗涤器系统工作原理 •2. 电动刮水器执行装置—电动机
•四、电动刮水器及洗涤器系统控制电路
•自动雨刮控制
•该继电器 •用于高低 •速刮水控制
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动雨刮控制 •该继电器 •用于间歇 •时间控制
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动低速刮水
•电容充电
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•停机复位
•当刮水电动机仍在运动、操纵 开关突然置于OFF位置时，此时 复位开关常开触点仍闭合。
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•停机复位
• 丰田花冠刮水器和清洗器系统控制电路图
•间歇刮水
•继电器 •常开触 •点断开
•三极管 •集电极 •与发射 •极截止
•继电器 •线圈 •断电
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•电容充电
• 丰田花冠刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•间歇刮水
•通过调节 •电阻大小 •来实现电 •容充电时 •间的改变
•调节自动刮 •水间歇时间
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动低速刮水
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动低速刮水
•继电器通电， •使常开触点接通
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动低速刮水
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动低速刮水
•刮水电动机通电转动后， •继电器常开触点断开。
•刮水电动机通电转动后， •复位开关常开触点接通。
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•自动低速刮水
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•清洗、刮水
• 别克凯越刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
• 桑塔纳3000刮水器和清洗器系统控制电路图
•四、电动刮水器及洗涤器系统控制电路
•低速刮水
• 桑塔纳3000刮水器和清洗器系统控制电路图
