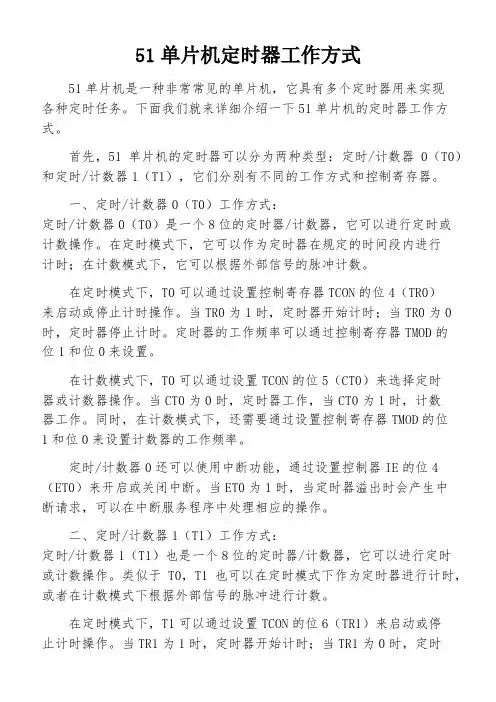

51单片机定时器工作方式51单片机是一种非常常见的单片机,它具有多个定时器用来实现各种定时任务。

下面我们就来详细介绍一下51单片机的定时器工作方式。

首先,51单片机的定时器可以分为两种类型:定时/计数器0(T0)和定时/计数器1(T1),它们分别有不同的工作方式和控制寄存器。

一、定时/计数器0(T0)工作方式:定时/计数器0(T0)是一个8位的定时器/计数器,它可以进行定时或计数操作。

在定时模式下,它可以作为定时器在规定的时间段内进行计时;在计数模式下,它可以根据外部信号的脉冲计数。

在定时模式下,T0可以通过设置控制寄存器TCON的位4(TR0)来启动或停止计时操作。

当TR0为1时,定时器开始计时;当TR0为0时,定时器停止计时。

定时器的工作频率可以通过控制寄存器TMOD的位1和位0来设置。

在计数模式下,T0可以通过设置TCON的位5(CT0)来选择定时器或计数器操作。

当CT0为0时,定时器工作,当CT0为1时,计数器工作。

同时,在计数模式下,还需要通过设置控制寄存器TMOD的位1和位0来设置计数器的工作频率。

定时/计数器0还可以使用中断功能,通过设置控制器IE的位4(ET0)来开启或关闭中断。

当ET0为1时,当定时器溢出时会产生中断请求,可以在中断服务程序中处理相应的操作。

二、定时/计数器1(T1)工作方式:定时/计数器1(T1)也是一个8位的定时器/计数器,它可以进行定时或计数操作。

类似于T0,T1也可以在定时模式下作为定时器进行计时,或者在计数模式下根据外部信号的脉冲进行计数。

在定时模式下,T1可以通过设置TCON的位6(TR1)来启动或停止计时操作。

当TR1为1时,定时器开始计时;当TR1为0时,定时器停止计时。

定时器的工作频率可以通过设置TMOD的位3和位2来设置。

在计数模式下,T1可以通过设置TCON的位7(CT1)来选择定时器或计数器操作。

当CT1为0时,定时器工作;当CT1为1时,计数器工作。

单片机定时器的使用

单片机定时器的使用

由于TL0既能作定时器也能作计数器使用,而 TH0只能作定时器使用而不能作计数器使用,因此在 方式3模式下,定时/计数器0可以构成二个定时器或 者一个定时器和一个计数器。
如果定时/计数器0工作于工作方式3,那么定时/ 计数器1的工作方式就不可避免受到一定的限制,因 为自己的一些控制位已被定时/计数器借用,只能工 作在方式0、方式1或方式2下,如果设置T1工作在方 式3,则T1停止工作,相当于其他方式时令TR1=0。

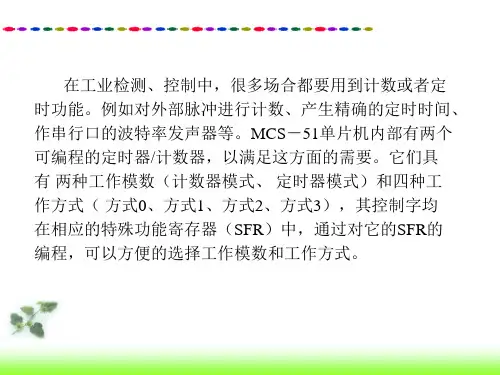

在工业检测、控制中,很多场合都要用到计数或者定 时功能。例如对外部脉冲进行计数、产生精确的定时时间、 作串行口的波特率发声器等。MCS-51单片机内部有两个 可编程的定时器/计数器,以满足这方面的需要。它们具 有 两种工作模数(计数器模式、 定时器模式)和四种工 作方式( 方式0、方式1、方式2、方式3),其控制字均 在相应的特殊功能寄存器(SFR)中,通过对它的SFR的 编程,可以方便的选择工作模数和工作方式。
C/T位:计数器模式和定时器模式的选择位。
C/T=0,为定时器模式,内部计数器对晶振脉冲12分频 后的脉冲计数,该脉冲周期等于机器周期,所以可以理 解为对机器周期进行计数。从计数值可以求得计数的时 间,所以称为定时器模式。
C/T=1,为计数器模式,计数器对外部输入引脚T0 (P3.4)或T1(P3.5)的外部脉冲(负跳变)计数,允许 的最高计数频率为晶振频率的1/24。
TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
TF0、TF1分别是定时器/计数器T0、 T1 的溢出标志位, 加法计数器计满溢出时置 1, 申请中断, 在中断响应后自动复 0。TF产生的中断申请是否被接受, 还需要由中断是否开放 来决定。
TR1、TR0 分别是定时器 /计数器T1、 T0 的运行控制位, 通过软件置 1 后, 定时器 /计数器才开始工作, 在系统复位时 被清 0。

单片机实验报告定时器

单片机实验报告定时器

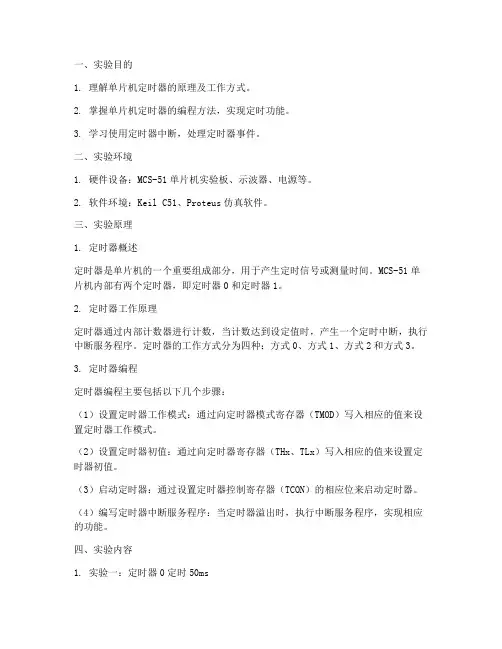

一、实验目的1. 理解单片机定时器的原理及工作方式。

2. 掌握单片机定时器的编程方法,实现定时功能。

3. 学习使用定时器中断,处理定时器事件。

二、实验环境1. 硬件设备:MCS-51单片机实验板、示波器、电源等。

2. 软件环境:Keil C51、Proteus仿真软件。

三、实验原理1. 定时器概述定时器是单片机的一个重要组成部分,用于产生定时信号或测量时间。

MCS-51单片机内部有两个定时器,即定时器0和定时器1。

2. 定时器工作原理定时器通过内部计数器进行计数,当计数达到设定值时,产生一个定时中断,执行中断服务程序。

定时器的工作方式分为四种:方式0、方式1、方式2和方式3。

3. 定时器编程定时器编程主要包括以下几个步骤:(1)设置定时器工作模式:通过向定时器模式寄存器(TMOD)写入相应的值来设置定时器工作模式。

(2)设置定时器初值:通过向定时器寄存器(THx、TLx)写入相应的值来设置定时器初值。

(3)启动定时器:通过设置定时器控制寄存器(TCON)的相应位来启动定时器。

(4)编写定时器中断服务程序:当定时器溢出时,执行中断服务程序,实现相应的功能。

四、实验内容1. 实验一:定时器0定时50ms(1)硬件连接:将P1.0口连接到蜂鸣器。

(2)软件设计:- 设置定时器0工作在方式1,定时50ms。

- 开启定时器0中断。

- 编写定时器0中断服务程序,使蜂鸣器响50ms。

2. 实验二:定时器1计数脉冲(1)硬件连接:将P3.4口连接到信号发生器。

(2)软件设计:- 设置定时器1工作在方式2,计数P3.4口的脉冲信号。

- 开启定时器1中断。

- 编写定时器1中断服务程序,记录计数器计数值,并通过数码管显示。

3. 实验三:定时器0定时1s(1)硬件连接:将P1.0口连接到蜂鸣器。

(2)软件设计:- 设置定时器0工作在方式1,定时1s。

- 开启定时器0中断。

- 编写定时器0中断服务程序,使蜂鸣器响1s。

五、实验步骤1. 编写实验一程序,并使用Proteus进行仿真测试,验证程序功能。

51单片机定时器的使用

51单片机定时器的使用

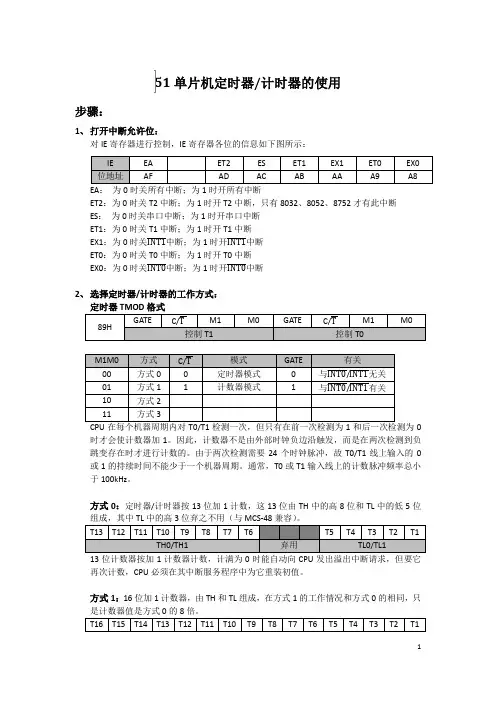

151单片机定时器/计时器的使用步骤:1、 打开中断允许位:对IE 寄存器进行控制,IE 寄存器各位的信息如下图所示:EA : 为0时关所有中断;为1时开所有中断ET2:为0时关T2中断;为1时开T2中断,只有8032、8052、8752才有此中断 ES : 为0时关串口中断;为1时开串口中断 ET1:为0时关T1中断;为1时开T1中断 EX1:为0时关1时开 ET0:为0时关T0中断;为1时开T0中断 EX0:为0时关1时开2、 选择定时器/计时器的工作方式:定时器TMOD 格式CPU 在每个机器周期内对T0/T1检测一次,但只有在前一次检测为1和后一次检测为0时才会使计数器加1。

因此,计数器不是由外部时钟负边沿触发,而是在两次检测到负跳变存在时才进行计数的。

由于两次检测需要24个时钟脉冲,故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。

通常,T0或T1输入线上的计数脉冲频率总小于100kHz 。

方式0:定时器/计时器按13位加1计数,这13位由TH 中的高8位和TL 中的低5位组成,其中TL 中的高3位弃之不用(与MCS-48兼容)。

13位计数器按加1计数器计数,计满为0时能自动向CPU 发出溢出中断请求,但要它再次计数,CPU 必须在其中断服务程序中为它重装初值。

方式1:16位加1计数器,由TH 和TL 组成,在方式1的工作情况和方式0的相同,只是计数器值是方式0的8倍。

2方式2:计数器被拆成一个8位寄存器TH 和一个8位计数器TL ,CPU 对它们初始化时必须送相同的定时初值。

当计数器启动后,TL 按8位加1计数,当它计满回零时,一方面向CPU 发送溢出中断请求,另一方面从TH 中重新获得初值并启动计数。

方式3:T0和T1工作方式不同,TH0和TL0按两个独立的8位计数器工作,T1只能按不需要中断的方式2工作。

在方式3下的TH0和TL0是有区别的:TL0可以设定为定时器/计时器或计数器模式工作,仍由TR0控制,并采用TF0作为溢出中断标志;TH0只能按定时器/计时器模式工作,它借用TR1和TF1来控制并存放溢出中断标志。

51 单片机 定时器 延时1s函数

51 单片机 定时器 延时1s函数

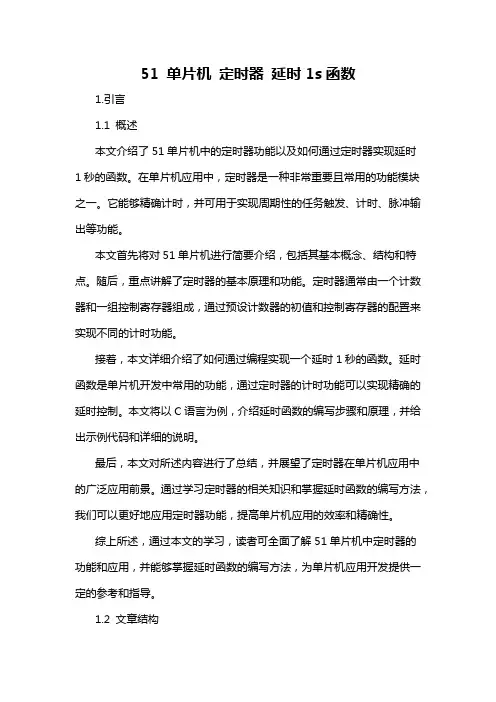

51 单片机定时器延时1s函数1.引言1.1 概述本文介绍了51单片机中的定时器功能以及如何通过定时器实现延时1秒的函数。
