基于单片机的IC卡读写器设计
「基于单片机的IC卡读卡器设计」
「基于单片机的IC卡读卡器设计」基于单片机的IC卡读卡器是一种用于读取和处理集成电路卡（IC卡）数据的设备。
本文将介绍该读卡器的设计和实现。
一、概述IC卡是一种存储信息并能进行数据交换的智能存储卡。
它通过集成电路芯片实现对数据的存储和处理，具有容量大、安全性高等优点，被广泛应用于各种领域。
基于单片机的IC卡读卡器是一种用于读取IC卡数据并进行处理的装置。
它一般由硬件电路和软件程序两部分组成。
硬件电路包括信号接口电路、时钟电路、电源电路等；软件程序则通过单片机控制实现对读卡器的功能控制和数据处理。
二、硬件设计1.信号接口电路IC卡读卡器通常采用串行通信方式与电脑或其他设备进行通信。
因此，需要设计一个串行接口电路，通过RS232或USB等标准接口与主控设备连接。
2.时钟电路IC卡读卡器需要提供时钟信号给IC卡以确保通信的正常进行。
时钟电路一般由晶振和RC振荡电路组成，通过分频电路产生IC卡需要的时钟频率。
3.电源电路IC卡读卡器需要提供电源给IC卡，同时保证电源的稳定性和可靠性。
电源电路一般由直流电源和稳压电路组成，用于提供IC卡芯片及其他电路的工作电压和电流。
三、软件设计软件部分是IC卡读卡器的核心部分，主要负责与IC卡进行通信和进行数据处理。
1.IC卡通讯协议2.数据接收与发送读卡器需要通过串行接口从电脑或其他设备接收命令，并将命令传递给IC卡。
同时，读卡器还需要接收从IC卡返回的数据，并将数据发送给电脑或其他设备。
3.数据处理读卡器收到的数据需要进行相应的处理。
例如，读取卡号、读取存储的数据、写入数据等。
这些数据处理功能需要在软件中实现。
四、实现与测试在硬件设计完成之后，需要进行电路的制造和调试。
在软件设计完成之后，需要将软件烧录到单片机中，并与硬件连接。
完成以上步骤后，可以进行实际测试。
首先，将IC卡插入读卡器，读卡器应该能正确地识别IC卡并进行通信。
然后，输入相应的命令，读卡器应该能正确地读取IC卡存储的数据并进行显示或处理。
基于单片机的IC卡读写器设计
专业论文基于单片机的IC卡读写器设计本选题研究的目的及意义本选题的目的是利用89C51单片机设计一个IC卡读写器，在理解单片机应用原理的前提下，来提高IC卡读\写器的可靠性。
在IC卡读\写中出现问题时，能及时告警并恢复到正常状态。
理解IC的读写软件结构，用具体的软件系统来完成IC卡的读和写的功能。
对于89c51单片机它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
单片机是靠程序的，并且可以修改。
通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。
而且现在应用单片机编写的程序可以实现高智能，高效率，以及高可靠性。
所以，深入掌握单片机的功能可以有效的用单片机来实现IC卡的读与写。
而且由于IC卡的存储容量大，安全保密性好，使用方便，具有数据处理能力，使用寿命长。
它除了涵盖传统磁卡的全部功能外，还拓展到多磁卡所不胜的领域。
目前，IC卡除了在金融系统外，在非金融系统也得到了广泛应用。
如在通信领域中的公用电话卡、移动电话的SIM卡；在交通领域中的驾驶员执照卡、停车收费卡、公共交通设施的自动收费卡及公共交通工具的自动收费卡等；另外在医疗保健、身份识别、校园及消费娱乐领域中也得到了具体的应用。
如今IC 卡已深入到人们的各项生活中，无处不在。
因此，基于单片机IC卡读写器设计的研究是一个非常有意义的课题。
2、本选题国内外研究状况综述国内外IC卡市场经过十几年的发展，目前进入到发展的调整阶段中，虽然尚存在着一些问题，但总体发展趋势已经在朝着良好的局面前进。
展望未来几年IC卡市场状况，前景将更加美好。
具体将体现在以下几个方面：1）在移动电话领域：移动电话卡仍将是市场的主流产品之一。
从出货量来看，未来五年至少将会有20亿张的数量，而发到最终用户手中的卡片也将呈增长的趋势。
特别是随着3G时代的来临，将会有大量的增长。
2）在第二代居民身份证换发领域：按照公安部的统一部署，至2008年底，将基本换发完毕，即换发9亿张。

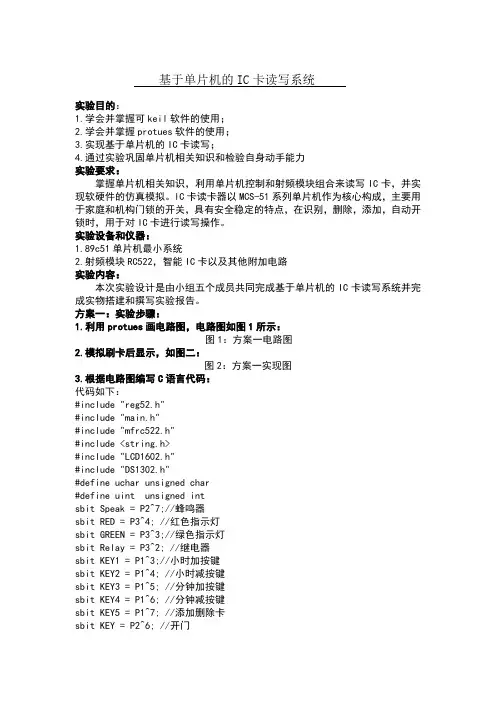

基于单片机的IC卡读写
基于单片机的IC卡读写系统实验目的：1.学会并掌握可keil软件的使用；2.学会并掌握protues软件的使用；3.实现基于单片机的IC卡读写；4.通过实验巩固单片机相关知识和检验自身动手能力实验要求：掌握单片机相关知识，利用单片机控制和射频模块组合来读写IC卡，并实现软硬件的仿真模拟。
lC卡读卡器以MCS-51系列单片机作为核心构成，主要用于家庭和机构门锁的开关，具有安全稳定的特点，在识别，删除，添加，自动开锁时，用于对IC卡进行读写操作。
实验设备和仪器：1.89c51单片机最小系统2.射频模块RC522，智能IC卡以及其他附加电路实验内容：本次实验设计是由小组五个成员共同完成基于单片机的IC卡读写系统并完成实物搭建和撰写实验报告。
方案一：实验步骤：1.利用protues画电路图，电路图如图1所示：图1：方案一电路图2.模拟刷卡后显示，如图二：图2：方案一实现图3.根据电路图编写C语言代码：代码如下：#include "reg52.h"#include "main.h"#include "mfrc522.h"#include <string.h>#include "LCD1602.h"#include "DS1302.h"#define uchar unsigned char#define uint unsigned intsbit Speak = P2^7;//蜂鸣器sbit RED = P3^4; //红色指示灯sbit GREEN = P3^3;//绿色指示灯sbit Relay = P3^2; //继电器sbit KEY1 = P1^3;//小时加按键sbit KEY2 = P1^4; //小时减按键sbit KEY3 = P1^5; //分钟加按键sbit KEY4 = P1^6; //分钟减按键sbit KEY5 = P1^7; //添加删除卡sbit KEY = P2^6; //开门unsigned char idata RevBuffer[30];unsigned char Card_Num;void iccardcode();//系统初始化void InitializeSystem()//IC卡初始化{PcdReset(); //IC卡初始化PcdAntennaOff(); //IC卡初始化PcdAntennaOn(); //IC卡初始化M500PcdConfigISOType( 'A' );//IC卡初始化}unsigned char idata UID[4],Temp[4];//读取卡号数组unsigned char Table[3];//显示数组unsigned char Num;unsigned char Count,Countf,Count1,Count2,Count3,Count4,Count5,C_flag;//卡序号void Auto_Reader(void) //自动寻卡{if(PcdRequest(0x52,Temp)==0) //找到卡{if(PcdAnticoll(UID)==0){Speak=0;delay_10ms(20);Speak=1;//蜂鸣器提示Table[0]=UID[0]/100+0x30; //卡号显示Table[1]=UID[0]/10%10+0x30; //卡号显示Table[2]=UID[0]%10+0x30; //卡号显示LCD1602_Disp_ZF(0x80+0x40,"Num: ",16); //卡号显示LCD1602_Disp_ZF(0x84+0x40,Table,3); //卡号显示Count = UID[0]; //判断卡是不是有效if((Count==Count1)||(Count==Count2)||(Count==Count3)||(Count==Cou nt4)||(Count==Count5)){LCD1602_Disp_ZF(0x88+0x40,"Welcome",7); //卡有效GREEN = 0;Relay=0;delay_10ms(200);Relay=1;GREEN = 1; //绿灯亮，打开继电器C_flag=1;}else{LCD1602_Disp_ZF(0x88+0x40,"Error ",7);//卡无效RED = 0;delay_10ms(500);RED = 1; //红灯亮C_flag=2;}delay_10ms(200);LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//显示初始界面}}}uchar DS1302_Table[7]={0}; //读取时间值void Display_LCD2(uchar Dis_Hour,uchar Dis_Min,uchar Dis_Sec)//显示时间值{uchar Dis_Table[8]="11:22:33";Dis_Table[0] = Dis_Hour/10+0x30;Dis_Table[1] = Dis_Hour%10+0x30;Dis_Table[3] = Dis_Min/10+0x30;Dis_Table[4] = Dis_Min%10+0x30;Dis_Table[6] = Dis_Sec/10+0x30;Dis_Table[7] = Dis_Sec%10+0x30;LCD1602_Disp_ZF(0x85,Dis_Table,8);//显示时间值}void Run_DS1302(void){uchar sec, min, hour, day, month, week, year;v_W1302(0x8f, 0);sec = bcdtodec(uc_R1302(0x81)); //读出DS1302中的秒v_W1302(0x8f, 0);min = bcdtodec(uc_R1302(0x83)); //读出DS1302中的分v_W1302(0x8f, 0);hour = bcdtodec(uc_R1302(0x85)); //读出DS1302中的小时v_W1302(0x8f, 0);day = bcdtodec(uc_R1302(0x87)); //读出DS1302中的日v_W1302(0x8f, 0);month = bcdtodec(uc_R1302(0x89)); //读出DS1302中的月v_W1302(0x8f, 0);week = bcdtodec(uc_R1302(0x8b)); //读出DS1302中的星期v_W1302(0x8f, 0);year = bcdtodec(uc_R1302(0x8d)); //读出DS1302中的年DS1302_Table[0]=year;DS1302_Table[1]=month;DS1302_Table[2]=day;DS1302_Table[3]=week;DS1302_Table[4]=hour;DS1302_Table[5]=min;DS1302_Table[6]=sec;Display_LCD2(DS1302_Table[4],DS1302_Table[5],DS1302_Table[6]);//显示时间值}void main(void){InitializeSystem();LCD1602_init();//Money_1=x24c02_read(0X01);//x24c02_write(0X03,Money_3);LCD1602_Disp_ZF(0x80,"Time:",5);//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//LCD1602_Disp_ZF(0x80+0x40,"Num:",4);//ISP_ERASE(0x2c00); //注意：字节编程时必须要先要擦除整个扇区//for(i=0;i<255;i++)// ISP_PROGRAM(0x2c00+i, 0x00);while (1){//////////////////////////if(!KEY){Speak=0;delay_10ms(20);Speak=1;//蜂鸣器提示LCD1602_Disp_ZF(0x88+0x40,"Welcome",7); //卡有效GREEN = 0;Relay=0;delay_10ms(200);Relay=1;GREEN = 1; //绿灯亮，打开继电器delay_10ms(200);LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//显示初始界面}Run_DS1302(); //时间显示//delay_10ms(200);if(!KEY1) //调节小时加{delay_10ms(50);if(!KEY1) //调节小时加{DS1302_Table[4]++; //调节小时加Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节小时加}}if(!KEY2) //调节小时减{delay_10ms(50);if(!KEY2) //调节小时减{ //调节小时减DS1302_Table[4]--; //调节小时减Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0);//调节小时减}}//////////////////////////////////if(!KEY3) //调节分钟加{delay_10ms(50); //调节分钟加if(!KEY3){DS1302_Table[5]++; //调节分钟加Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节分钟加}}if(!KEY4) //调节分钟减{delay_10ms(50); //调节分钟减if(!KEY4) //调节分钟减{DS1302_Table[5]--; //调节分钟减Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节分钟减}}if(!KEY5) //添加删除卡{delay_10ms(50);if(!KEY5) //添加删除卡{if(C_flag==2) //添加卡{//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40," Register Card! ",16);Countf++;if(Countf==6)Countf=1;if(Countf==1) Count1 = Count;//记忆卡号if(Countf==2) Count2 = Count; //记忆卡号if(Countf==3) Count3 = Count; //记忆卡号if(Countf==4) Count4 = Count; //记忆卡号if(Countf==5) Count5 = Count;//记忆卡号}if(C_flag==1)//删除卡{//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40," Clean Card! ",16);if(Count==Count1)Count1=0;//删除卡号if(Count==Count2)Count2=0; //删除卡号if(Count==Count3)Count3=0; //删除卡号if(Count==Count4)Count4=0; //删除卡号if(Count==Count5)Count5=0; //删除卡号}Speak=0;delay_10ms(200);Speak=1;LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);C_flag =0;while(!KEY5);}}//////////////////////}}void iccardcode(){unsigned char cmd;unsigned char status;cmd = RevBuffer[0];switch(cmd){case 1: // Halt the card //终止卡的操作status= PcdHalt();;RevBuffer[0]=1;RevBuffer[1]=status;break;case 2: // Request,Anticoll,Select,return CardType(2 bytes)+CardSerialNo(4 bytes)// 寻卡，防冲突，选择卡返回卡类型（2 bytes）+ 卡系列号(4 bytes)status= PcdRequest(RevBuffer[1],&RevBuffer[2]);if(status!=0){status= PcdRequest(RevBuffer[1],&RevBuffer[2]);if(status!=0){RevBuffer[0]=1;RevBuffer[1]=status;break;}}RevBuffer[0]=3;RevBuffer[1]=status;break;case 3: // 防冲突读卡的系列号MLastSelectedSnrstatus = PcdAnticoll(&RevBuffer[2]);if(status!=0){RevBuffer[0]=1;RevBuffer[1]=status;break;}//memcpy(MLastSelectedSnr,&RevBuffer[2],4);RevBuffer[0]=5;RevBuffer[1]=status;break;case 4: // 选择卡 Select Card//status=PcdSelect(MLastSelectedSnr);if(status!=MI_OK){RevBuffer[0]=1;RevBuffer[1]=status;break;}RevBuffer[0]=3;RevBuffer[1]=status;break;case 5: // Key loading into the MF RC500's EEPROM//status = PcdAuthState(RevBuffer[1], RevBuffer[3], DefaultKey, MLastSelectedSnr);// 校验卡密码RevBuffer[0]=1;RevBuffer[1]=status;break;case 6:RevBuffer[0]=1;RevBuffer[1]=status;break;case 7:RevBuffer[0]=1;RevBuffer[1]=status;break;case 8: // Read the mifare card// 读卡status=PcdRead(RevBuffer[1],&RevBuffer[2]);if(status==0){RevBuffer[0]=17;}else{RevBuffer[0]=1;}RevBuffer[1]=status;break;case 9: // Write the mifare card// 写卡下载密码status=PcdWrite(RevBuffer[1],&RevBuffer[2]);RevBuffer[0]=1;RevBuffer[1]=status;break;case 10:PcdValue(RevBuffer[1],RevBuffer[2],&RevBuffer[3]);RevBuffer[0]=1;RevBuffer[1]=status;break;case 12: // 参数设置PcdBakValue(RevBuffer[1], RevBuffer[2]);RevBuffer[0]=1; //contactRevBuffer[1]=0;break;}}4.实物验证结果如图4所示：图4：实物验证结果实物验证可以实现IC卡的读写，由于每个开发板不同，相比仿真程序，对实物验证程序进行了略微的修改，最小系统的LCD1602口不能使用使用外接杜邦线，为了稳定最终选择重新字节焊接板子，最终能达到要求。
基于51单片机的智能IC卡读写器设计
基于51单片机的智能IC卡读写器设计本IC卡读写器是以51单片机为核心展开设计。
该单片机是一种低功耗，高性能的8为CMOS型单片机，片内带有可读存储器，片上的PEROM允许在线对程序存储器重新编程。
它具有如下主要的能特点：1、工作电压范围4.2—5V2、256*8位内部RAM3、32条可编程IO口线4、3个可工作于4重模式的16位定时计数器5、6个中断源两个中断优先级6、具有四种工作模式的全双工串行口，可编程串行中断7、低功耗的待机工作模式和掉电工作模式。
IC卡座引脚在8个引脚中，ＶＣＣ的工作电压为２.５到５Ｖ低电压供电。
ＳＣＬ与ＳＤＡ是ＩＣ卡上与逻辑控制有关的引出端线。
其中，ＳＣＬ为串行时钟，所有的地址数据及读写控制命令等信号均从ＳＤＡ端输入输出。
引脚Ｔ．Ｐ为微动开关的两个触点，此开关在无ＩＣ卡状态，处于断开状态，有卡插入时，ＩＣ卡插座上得微动开关闭合。
因此，此开关往往是用来判断是否插入ＩＣ卡的传感器件。
ＩＣ卡座引脚分布（１）单片机的信号通过小功率三极管９０１２控制系统的５Ｖ电源切入ＩＣ卡座，如果ＩＣ卡上电，则发光二极管被点亮，起读写指示作用。
每次对ＩＣ卡读写完成后，便及时下电，以减少插拔时带电的可能性。
（２）为了保证任意拔插ＩＣ卡时，ＩＣ卡处于断电状态，本读写器将ＩＣ卡的拔卡处理设计成由最高级中断程序来实现，且采用边沿触发方式。
同时，利用ＩＣ卡座的ＩＣ卡微动检测开关及时检测拔卡动作。
为了避免机械触点开关在动合过程中抖动而引起中断重入，甚至引起系统死机。
IC卡工作的基本原理是：射频读写器向IC卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，这样在电磁波激励下，LC谐振电路产生共振，从而使电容内有了电荷；在这个电荷的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内存储，当所积累的电荷达到2V时，此电容可作为电源为其它电路提供工作电压，将卡内数据发射出去或接受读写器的数据。
毕业设计-基于AT89C51单片机的IC卡读写控制系统设计
基于89C51的IC卡读写控制系统设计摘要在IC卡管理应用系统中，作为IC卡数据读写的终端IC卡读写器是必不可少的。
IC卡读写器除了完成基本的IC卡数据读写功能外，还要完成数据收集传送、控制命令输入和显示输出、提供上位机控制管理接口和数据加密处理等等功能。
本文主要介绍了一种IC卡读写终端的设计，IC卡读写终端是一个单片机嵌入式应用系统。
论文介绍了实现IC卡数据存储的控制方法，并以西门子公司的SLE4442型逻辑加密卡为基础，详细介绍了单片机控制IC卡数据读写的软、硬件实现方法。
关键词：单片机；IC卡；控制系统ABSTRACTBeing interface device of IC cards, the IC card read-write terminal is necessary in all IC card information management systems. Besides fulfilling the base function of IC card data reading and writing, IC card read-write terminals also need other functions such as collecting data transferring, user command inputting and display message outputting, control interface providing, data encrypting and so on. To design a read-write terminal with needed functions and excellent performance is a key to composing an efficient IC card management application system. This paper introduces the designing of a type IC card read-write terminal mainly. The terminal is a MCU embedded application system.The paper has introduced the reading and writing technique of IC card data.The paper has specified the software and hardware realization of IC card data reading and writing on the base of SLE4442 which is a kind of Smart Card with Security Logic made by SIEMENS.Keyword: Micro controller unit ;IC card; Control system目录摘要 .............................................................................................................................. I ABSTRACT................................................................................................................... II 目录 ....................................................................................................................... III 图表目录 ....................................................................................................................... I V 第一章绪论 . (1)1.1 引言 (1)1.2 IC卡的发展和使用情况 (1)1.3 IC卡应用技术 (2)第二章SLE4442卡接口电路和读写控制 (5)2.1 接触式IC卡的接口电路和一般控制 (5)2.1.1 IC卡供电电路 (5)2.1.2 IC卡卡座接口电路 (5)2.2 SLE4442芯片 (6)2.2.1 芯片的特点 (6)2.2.2 芯片的引脚配置 (6)2.2.3 芯片的功能 (7)第三章系统的软硬件实现 (10)3.1 读写终端整体结构设计 (10)3.2 控制芯片AT89C51 (11)3.2.1 主要功能部件 (12)3.2.2 AT89C51接口分配及系统电路设计 (12)3.3 AT89C51与IC卡接口电路 (13)3.4 键盘及其接口技术 (14)3.5 显示器接口设计技术 (17)3.5.1 LED显示器基本原理 (17)3.5.2 LED显示电路的软件和硬件设计 (18)3.6 IC卡读写程序设计 (20)3.6.1 IC卡的命令格式 (20)3.6.2 IC卡读写程序 (20)第四章IC卡系统安全问题 (23)4.1 对IC卡及其系统的潜在攻击 (23)4.2 IC卡管理系统的安全性考虑 (24)第五章总结与展望 (26)参考文献 (27)致谢 ....................................................................................... 错误！未定义书签。
基于单片机的IC卡读写器设计
石家庄铁道大学毕业设计基于单片机的IC卡读写器设计The Design of the IC Card Read-Write Device Based on single chip microcomputer2012 届电气工程系专业学号学生姓名指导教师陈东阳完成日期 2012年 5月 15日毕业设计成绩单学生姓名学号班级专业毕业设计题目基于单片机的IC卡读写器设计指导教师姓名指导教师职称评定成绩指导教师得分评阅人得分答辩小得分组组长成绩：院长（主任）签字：年月日毕业设计任务书题目基于单片机的IC卡读写器设计学生姓名学号班级专业自动化承担指导任务单位石家庄铁道大学导师姓名陈东阳导师职称副教授一、主要内容设计一款读写器，能通过与计算机通信，由计算机发送新数据到单片机，完成对卡的读/写。
IC卡应用于消费电子产品对IC卡的管理，如电卡，饭卡，购物卡，娱乐消费卡等其他消费费系统充值与管理。
这里设计的读写器能实现简单的读写与显示功能。
二、技术参数和要求1、使用SLE4442卡，密码用123456。
2、33-36区域放置AA 55 80 FE四个字节作为卡片识别代码。
3、37区域放置能消费值MN（钱包值MN<=99）4、38区域放置MN的备份NN，5、39区域放置工作时间TT(TT<=99)6、读取卡信息上传到计算机7、注册有效卡并对其进行充值管理。
8、其他要求：写卡成功失败都要有声光提示；有写卡状态指示；电路原理图设计，protel印刷电路图设计。
提出系统设计框图，提出相应的解决方案。
论文正文不少于1.5万字，查阅文献资料不少于15篇，其中外文文献2篇以上，翻译与课题有关的外文资料不少于3000汉字。
一、结构框图◆整体分三部分单片机部分，读写卡模块，232模块部分。
◆接口电路部分属于IC卡槽和上位机相连的部分，也是IC卡能与单片进行通话的部分。
◆数码显示部分是显示IC卡存储器内数值的部分。
◆单片机与IC卡完成通信，对卡进行写操作。
基于单片机的IC卡读卡器设计
基于单片机的IC卡读卡器设计第1章绪论本章介绍了IC卡的发展历史和应用情况，说明了现代IC卡技术的基础知识，最后分析了目前常见的IC卡读写器终端，并提出了本课题中IC卡读写器的设计目标。
1.1 IC卡的发展和使用应用情况卡片是作为个人身份识别的手段而引进的，而作为交易凭证的卡片则早在19世纪80年代就萌芽于英国了，1950年，美国商人设计了第一张现代的塑料信用卡，1951年美国富兰克林银行作为金融机构率先发行了信用卡，到60年代中期，人们在塑料金融交易卡的背面贴上磁条，发展成为能够自动读取信息进行在线处理的磁卡，磁卡因为结构简单，价格低廉，得到迅速推广。
IC卡是近年从欧洲开始出现的，IC卡具有突出的3S特点，即Standard(国际标准化)、Smart(灵巧智能化)、和Security(安全性)。
因而发展迅速，在金融、通讯、交通等众多领域中后来居上，即使那些磁卡已经普及应用的范围也将被取而代之。
IC卡不仅改变了现有多种卡的使用方法和功能作用，还不断开创出新的应用领域。
将IC卡和其他设备组成系统就能提供非常丰富的服务功能，把这些功能与生产或流通领域有机地结合起来，将出现令人意想不到的奇迹，创造出巨大的经济和社会效益。
随着信息技术的发展，IC卡作为一种先进的信息存储介质，它的应用己经渗透到各国的经济、社会生活、军事等各个方面，将来更有着广阔的发展空间。
1.2 IC卡应用技术IC卡比磁卡存储容量大，可靠性和安全性高，在应用上除了覆盖磁卡的全部应用范围以外，还提供了许多磁卡所不具备的应用特性。
正是这些特性，使IC卡在脱机业务处理和联网数据一致性等方面表现出前所未有的优势。
IC 卡虽然有很强的功能，但仅当IC 卡加入到应用系统中，构成发行商、应用系统和持卡人之间的数据传输媒介时，才能有效地发挥其优势。
一个好的IC卡应用系统，应具备良好的应用特性和性能价格比，还要有好的安全特性。
IC卡最初是为了解决金融交易中的安全性问题而设计的，它带来全新的交易概念与巨大的优势。
基于89C51单片机IC卡读写器的设计
基于89C51单片机IC卡读写器的设计摘要IC卡目前在各行各业得到了广泛的应用，本文介绍了接触式IC卡的工作原理，并以存储卡AT24C01为基础，详细分析了软件控制IC卡与计算机交换数据的软、硬件实现。
关键词89C51单片机；IC卡读写器；UART接口0 引言IC卡是集成电路卡（Integrted Circuit Card）的简称，目前在各行各业得到了广泛的应用。
本文采用单片机作为控制核心，对接触式IC卡芯片进行读写操作，并可以通过RS232接口和上位计算机进行通信，把卡内数据传到计算机内或是把计算机的数据存储到IC卡中。
1 接触式IC卡的基本原理接触式IC卡是通过触点与外界的接触实现电气连接进行数据的读写，适用于用卡次数不多且环境较好的场合。
接口电路简单，成本低廉而且其读写器的制造成本较低。
IC卡接口电路作为IC卡与IFD内的CPU进行通信的唯一通道，为保证通信和数据交换的安全与可靠，本文基于存储IC卡AT24C01为例进行介绍。
1）AT24C01的写操作写操作分为字节写和页面写两种操作，对于页面写根据芯片的一次装载的字节不同有所不同。
2）AT24C01的读操作读操作有3种基本操作：当前地址读、随机读和顺序读。
最常见的是顺序读的时序图。
应当注意的是：最后一个读操作的第9个时钟周期不是“不关心“。
为了结束读操作，主机必须在第9个周期间发出停止条件或者在第9个时钟周期内保持SDA为高电平、然后发出停止条件。
AT24C01片内地址在接收到每一个数据字节地址后自动加1，故装载一页以内规定数据字节时，只须输入首地址，若装载字节多于规定的最多字节数，数据地址将“上卷”，前面的数据被覆盖；连续读操作时为了指定首地址，需要两个伪字节写来给定器件地址和片内地址，重复一次启动信号和器件地址(读)，就可读出该地址的数据。
由于伪字节写中并未执行写操作，地址没有加1。
以后每读取一个字节，地址自动加1。
在读操作中接收器接收到最后一个数据字节后不返回肯定应答(保持SDA高电平)随后发停止信号。
基于单片机的ic卡读写系统设计毕业(设计)论文
基于单片机的IC卡读写系统设计摘要随着社会的发展和现代化程度的不断发展，我们人类的信息数量和种类都在加倍地增长，每天都要处理很多和个人有关的信息，而这些信息管理非常不便。
因此，在现实生活中IC卡的应用范围十分广泛，它有助于我们解决问题。
IC卡读写系统是IC卡和计算机之间的传输媒介载体，它与计算机之间通过串行口相接，接触式IC卡是IC卡领域的一项新技术,它是射频识别技术和IC卡技术相结合的产物。
重点介绍系统硬件工作原理，并给出和介绍了SLE4442系列IC卡的内部结构和原理图，阐述了本次毕业设计所采用的各硬件接口技术和各个接口模块的功能及工作过程。
关键词：单片机;IC卡;读写系统目录1 硬件设计思路 (1)2 硬件论证方案 (1)3 硬件各模块的设计 (2)3.1 89C2051单片机的简介 (2)3.3 SLE4442IC卡的简介 (10)4 传送协议 (13)4.1 复位和复位响应 (13)4.2 命令模式 (13)4.3 输出数据模式 (14)4.4 处理数据模式 (15)5 SLE4442卡的应用 (15)5.2 芯片的复位方式 (15)5 .2 芯片的操作命令格式 (16)5.3 SLE4442卡的接口技术 (17)6 IC卡的接口电路 (17)6.1 IC卡的插入/退出识别与上电/下电控制技术： (18)1 硬件设计思路IC卡的应用领域非常广泛。
在IC卡的触点和读/写设备的触点良好接触之前，读/写设备不应对IC卡施加有关信号，以免造成不可预料的损坏。
IC卡读/写设备作为系统和用户交换的接口，必将面对各种各样复杂的应用环境。
因此，在设计阶段应注意IC卡读/写设备环境。
作为操作系统,管理IC卡的硬件资源和数据资源是其基本任务.IC卡上的硬件资源包括CPU,ROM,EEPROM和RAM及通讯接口,这些都由IC卡上操作系统统一管理, 使外部不能直接控制这些资源,使IC卡对外表现为一个"黑匣子",从而加强了系统的保密性能. 智能卡通讯管理主要功能是执行智能IC卡的信息传送协议, 接收读写器发出的指令,并对指令传递是否正确进行判断.一般可采用奇偶检,CRC校验等方式判断传输错误.对于采用分组传输协议的系统, 还可以通过分组长度变化来检出错误。
小黄本参考资料
1.题目名称：基于单片机的IC卡读写器设计主要技术参数：1. IC卡读写器设计工作在13.56MHz，天线接受距离可达10cm2.键盘电路的工作电压范围：+3.3V—5.5V。
工作温度范围：-40℃—+85℃。
3.单片射频收发器工作电压为5V4芯片工作电压范围为1.8V—6.0V。
课题内容及工作量：本选题首先对基于单片机IC卡读写器的总体概述，再针对系统所使用的单片机的性能和发展情况做了简单介绍，对设计IC卡的A TMEL89c51芯片做性能方面的说明。
同时，本选题对IC卡读写器的硬件、软件分析设计，对各部分电路进行介绍，最终完成系统硬件的电路。
将设计的软件反复的模拟运行、调试，修改简化的软件系统，进而完成IC卡读写器的读与写的功能。
分析温度检测装置的工作原理及过程，提出远程无线测温仪的整体设计方案。
1.要求完成温度检测电路、键盘和显示电路、串口通信和无线传输电路和存储电路等模块的电路原理图的设计。
2.软件设计采用Keil C51开发环境，要求完成程序模块规划及各个模块的设计与编程，实现对IC卡信息的处理过程的编程和调试。
3.要求最后通过系统软硬件联机调试，完成远程IC卡读卡器的设计,并给出设计过程中遇到的问题分析与结果处理。
主要参考资料：[1]Klaus Finkenzeller著.陈大才译.射频识别(RFID)技术[M].北京:电子工业出版社，2001.[2]游战清，李苏剑.无线射频识别技术(RFID)理论与应用[M].北京:电子工业出版社，2004.[3]中华人民共和国科学技术部等十五部委.中国射频识别(RFID)技术政策白皮书[R].北京:中华人民共和国科学技术部，2006. 2-3[4]Klaus Finkenzeller. RFID handbook Rachel translated. Second Edition. 2003.[5]尹应增.微波射频技术研究[D].西安:西安电子科技大学，2002.[6]马秀丽.MIFARE非接触式IC卡的技术特点及应用浅析[J].金卡工程，2005, (3):35-36.[7]贺利芳，范俊波.非接触式IC卡技术及其发展和应用[J].通信与信息技术，2003，(7): 23-24.[8]杨肇敏，张忠会.初论非接触IC卡技术[J].计算机工程与应用，1999, (12): 44-47.[9]白雅君，朱朝勇，董宝青.IC卡技术与应用[M].大连:大连理工大学出版社，1996. 18-23.[10]王爱英.智能卡技术[M].北京:清华人学出版社，2000. 45-155.[11]Pravin Varaiya .Smart Cards on Smart Roads:problems of control [J].IEEETransaction Automatic control, 1993，38(2):195-207.[12]Markantonakis, Konstantinos, Mayes Keiht. An overview of the global platform smartcard specification[J].Information Security Technical Report, 2003，8(1):17-29[13]胡汉才.单片机原理及其接口技术[M].北京:清华大学出版社，1997.[14]Philips Semiconduetors. APPLICATION NOTE-Mifare MFRC500 Basic Function Library [EB/OL]., 2001.。
基于AT89C52单片机的射频公交IC卡读写器的设计
基于AT89C52单片机的射频公交IC卡读写器的设计摘要：射频卡又称非接触式IC卡。
由IC芯片、感应天线组成，封装在一个PVC卡片内，芯片以及天线无任何外露。
射频卡是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。
本文介绍一种基于AT89C52单片机的射频IC卡读写器系统，该系统主要由AT89C52单片机、射频IC卡读写模块、天线及RS485通讯接口组成。
具有体积小、低功耗、成本低、高性能等特点。
关键词：射频IC卡；AT89C52单片机；RS485；AT89C52 microcontroller based RF IC card reader bus designSONG wenqing，YAO shuncai（school of information &communication project ,North University of China Taiyuan,China）Abstract: The RF card is also called non-contact IC card.The IC chip, sensing antenna are packaged in a PVC card without any exposed. RF card is the world in recent years developed a new technology, its successful radio frequency identification technology and IC card technology together, the end of the passive (no power supply card) and free access to this problem, electronic devices a major breakthrough in the field. This paper describes a radio frequency based on AT89C52 microcontroller IC card reader system, the system consists of AT89C52 microcontroller, RF IC card reader modules, antennas and RS485 communication interface. Small size, low power, low cost, high-performance features.Key words: RF IC card; AT89C52 microcontroller; RS485;0 引言IC卡按卡与外界数据传送的形式不同，分为接触式IC卡和非接触式IC卡。
基于单片机的IC卡读卡器的设计
Ｓ ｏ ｆ ｔ ｗａ ｒ ｅ Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ Ｄｅ ｓ ｉ ｇ ｎ
一一
基于单 片机的 Ｉ Ｃ卡读卡器的设计
葛 怀敏
（ 曲阜师 范大学，山东济 宁 ２ ７ ３ １ ６ ５ ）
摘 要 ：非接触 式 Ｉ ｃ卡 又称 为射频卡 ，由 Ｉ ｃ芯 片、感应 天线组成 ，封装在一个标准的 Ｐ ＶＣ卡 片 内，芯片及 天 线 无任何 外露部分。本文首先研 究了基本 的理论 ，然后基 于这 些理论 ，给 出了非接 触式 Ｉ ｃ卡读 卡器的设 计方案。 系 统 由单片机 、 电源 电路、蜂鸣器 电路及天线 电路构成 。通过对软硬件 的调 试实现 了非接 触式 Ｉ ｃ卡读卡器的硬件 与软 件 平台的构 建。 关键 词 ：Ｉ ｃ卡 ；读卡器 ；单片机 －
中图分类号 ：Ｔ Ｎ ４ ０ ９
ቤተ መጻሕፍቲ ባይዱ
文献标识码 ： Ａ
文章编号 ：１ ６ ７ ４ — ７ ７ １ ２ （ ２ ０ １ ４ ） ０ ４ — ０ ２ １ ８ — ０ １
制，能够通过接 口把数据从 Ｐ ｃ上显示 出来 ，电源模块负责提
Ｉ ｃ卡 ，一个 正蓬勃发展 的产业 ，一个与我们 的生活正越
三 、读 卡 器 硬 件 设 计 统收 费终端 的应 用，随着科 学技术 的迅猛发展 ，社会 的 日益 （ 一 ） 单 片机 的 简介 。本 系统 采 用 Ｓ Ｔ Ｃ １ ２ Ｌ Ｅ ５ Ａ １ ６ ８ ２单 信息化 ，技术 的不断革新 以及 要求 的不断提高 ，需要设计 出 片 机 作 为 主 控 芯 片。Ｓ Ｔ Ｃ １ ２ Ｌ Ｅ ５ Ａ １ ６ Ｓ ２是 １ ６ Ｋ Ｆ ｌ ａ ｓ ｈ的 宏 晶 个功 能丰 富，性能更加稳 定的 ，并且 具有友好人 机界面 的 Ｓ Ｔ Ｃ １ ２ Ｃ ５ Ａ ６ ０ Ｓ ２系 列 单 片 机 ， 采 用 宏 晶 第 六 代 加 密 技 术， 嵌 入 式 智 能 终 端 ，来 取 代 现 在 市 场 上 的基 于 单 片 机 的 收 费终 Ｓ Ｔ Ｃ １ ２ Ｃ ５ Ａ ６ ０ Ｓ ２系 列单 片机 器 件是 １个 时钟 ／机 器 周期 ８ ０ ５ １ 端，该读卡器必须简单 ，方便快捷 。 单 片 机 ，低 功 耗 、 高速 、 高可 靠 、 强抗 静 电 、 强抗 干 扰 。 基 于单片机 的 Ｉ ｃ卡读卡 器的工作 原理 （ 二 ） 电源 电路 。 电源 电路 是指提 供 给用 电设备 电力 其 工作 原理 是通过 射频 读卡 器 向 Ｉ Ｃ卡 发 一 组 固 定 频 率 供 应 的 电源 部 分 的 电路 设 计 。 本 系 统 的 电 源 电 路 工 作 状 况 的电磁波，卡片 内有一个 Ｉ ｃ串联 谐振 电路，其频率与读卡器 为 ：Ｖ Ｃ Ｃ（ ５ Ｖ ）和Ｖ Ｄ Ｄ通 过 电 容 接 地 ， 且 Ｖ Ｃ Ｃ（ ５ Ｖ ） 通 过 发射 的频率相 同，这样 在 电磁波激励 下，Ｌ ｃ谐振 电路产 生共 Ｓ Ｐ Ｘ １ ｌ １ ７ Ｍ ３ — ３ ． ３稳压 电源 芯片将 电压稳定在 ３ ． ３ Ｖ为系统提供 振 ，从而使 电容 内有 了 电荷 ；在这 个 电荷 的另一端 ，接 有一 电源 ，本系统所用 的电源 电路 电路 。 个单 向导通 的 电子泵 ，将 电容 内的电荷送到 另一个 电容 内存 （ 三 ）蜂鸣器 电路。蜂鸣器是 一种 一体化结 构的 电子讯 储 ，当所积 累的电荷达 到 ２ Ｖ时，此 电容可作 为电源 为其 它 电 响器 ，采用直 流 电压供 电，广泛应用 于计算机 、打印机、复 路提供工 作电压，将卡 内数据 发射出去或接受读卡器 的数据 。 印机 、报警 器、 电子玩 具、汽车 电子设备、 电话机 、定时器 其发射原理是 非接 触性 Ｉ ｃ卡与读卡器之 间通过无线 电波 来完 等 电子产 品中作发声器件 。 成操 作 。二 者之 间 的通讯频 率为 １ ３ ． ５ ６ ￣ Ⅱ ｛ ｚ 。非 接触 性 Ｉ ｃ卡 本系统中的蜂鸣器系统 由三极管及喇叭构成 ，其工作状况 本身是无 源卡 ，当读 卡器对 卡进行操作 时，读卡器 发出 的信 为．当三极管的发射极为高 电平 ， 基极为低 电平时， 三极管导通 ， 号 由两部分叠加 组成 ：一 部分是 电源信 号 ，该信 号 由卡接 收 蜂鸣器发 出响声，而 当发射极和基极为高电平时，蜂鸣器不发 后，与本 身的 Ｌ ／ Ｃ产 生一个瞬 间能量来供 给芯片工 作。另一 出声响。电路中采用单片机 Ｐ １ ． ６脚控制三极管导通和截止。 部分则是指令和数据信 号，指挥 芯片完成数据 的读取、修改、 （ 四 ）天 线 电路 。本 次设 计 的系 统 ，系统 数据 存 储在 储存等 ，并返回信 号给读卡器 ，完成一 次操 作 。读 卡器则一 无 源 Ｍ ｉ ｆ ａ ｒ ｅ卡 中。读 取 模 块 的主 要 任 务 是 将 能 量 传输 给 般 由单片机 ， 射频模块和天线组成 ，并配有与 Ｐ ｃ的通讯 接 口， Ｍ ｉ ｆ ａ ｒ ｅ卡，并与 之建立 通信 。天线是 非接触 式 Ｉ ｃ卡 读写模 打印 口，ｉ ／ ｏ口等， 以便应用于不 同的领域 。 块的一个重要组成部分 ，在读写模块和非接触式 Ｉ ｃ卡通信过 二、系统设计 的整体规 划 程 中，天 线用于产 生能发射和接 收射频信号 的磁 通量 ，而磁 （ 一 ）系统设 计思路。Ｉ ｃ卡 的应用 领域非常广泛 。在 Ｉ ｃ 通量用 于 向卡提供 电源 并在读 写模块和卡片之 间传送信息 。 卡 的触 点和读卡器 的触 点 良好接触之 前，读卡器不应对 Ｉ Ｃ卡 因此 ，在 设计 中要求天 线线 圈的电流最大 ，以用 于产 生最大 施加有关信号 ，以免造成不可预料 的损坏。Ｉ Ｃ卡读卡器作为系 的磁通量 ，并要确保有足够 的带宽 。 四 、结 束 语 统和用户交换的接 口，必将面对各种各样复杂的应用环境 。因 此 ，在设计 阶段应 注意 Ｉ ｃ卡读卡器 的环境 。作 为操 作系统， 本 次课题 研 究的是 基于 单片机 的 Ｉ ｃ卡读 卡器设 计，它 管理 Ｉ ｃ卡的硬件资源和数据资源是其基本任务 。Ｉ ｃ卡上 的硬 的作用 就是读取 Ｉ ｃ卡 的卡 号，最终在 电脑上显示 。首先 ，选 件资 源包 括 Ｃ Ｐ Ｕ 、Ｒ ０ Ｍ 、Ｅ Ｅ Ｐ Ｒ Ｏ Ｍ和 Ｒ Ａ Ｍ及 通 讯 接 口 ，这 些 都 由 定相应的单 片机， 了解其各 个引脚 的功 能，然后查 阅相 关的 Ｉ Ｃ卡上操作系统统一管理，使外部不能直接控制这些 资源，使 单片机 的资料和 Ｉ ｃ卡书籍 。然后设定对应 的方案 ，最终确定 Ｉ ｃ 卡对外表现 为一个 “ 黑匣子”， 从而加强了系统 的保密性能 。 以Ｓ Ｔ Ｃ １ ２ Ｌ Ｅ ５ Ａ １ ６ Ｓ ２单片机 为控 制核心，用 Ｆ Ｍ １ ７ ０ ２射频模块， 用 来产生 晶振频 率通过天线 发射 出去 ，且将 天线接收到 的数 智能卡通讯管理主 要功能是执行智能 Ｉ ｃ卡 的信息传送协议 ， 接收读卡器发出的指令，并对指令传递是否正确进行判断。 据 反馈给单 片机，最终通 过 Ｒ Ｓ ２ ３ ２接 口将接 收到的数据显 示 （ 二 ）系统论证方案 。Ｉ Ｃ卡是一种集成 电路卡，它 的读 在 Ｐ ｃ上 ，且还 要完成 当 Ｉ ｃ卡读 卡器读取 、成 功后，通过 蜂 ／写设备是每个 Ｉ ｃ卡应用系统 必不可缺 的周边 设备。该设备 鸣器 响两声来表示 。 通过 Ｉ Ｃ卡 的 ８个触 点向 Ｉ Ｃ卡提供 电源并与 Ｉ ｃ卡相互交换信 参考文献： 息。虽然 Ｉ Ｃ卡是从 磁卡发展 而来 的。本 Ｉ ｃ卡读卡器 的功能 Ⅲ １ 罗亚 非 ， 凌阳 ． １ ６位单 片机应 用基 础 ［ Ｍ］ ． 北京 ： 北 京 为：当 Ｉ ｃ 卡 中的射 频模 块产 生晶振频率 ， 通过天线发射 出去 ， 航 空航 天 大 学 出版 社 ， ２ ０ ０ ５ ． 且将天线接 收到的 Ｉ ｃ卡读 卡器 的卡号数据返回给单片机 ，最 【 ２ １ 刘笃仁 ， 韩保君 ． 传 感 器原理 及应 用技术 ［ Ｍ］ ． 北京： 终通过 Ｒ Ｓ ２ ３ ２接 口将卡号数据在 电脑上显示 。 机 械 工 业 出版 社 ， ２ ０ ０ ３ ． （ 三 ）系 统的整体结构 。对 于本 论文的基于单片机 的 Ｉ ｃ 卡读 卡器系 统来说 ，整 个系统 由电源模块 、时钟 电路模 块、 ［ 作 者简 介 ］葛怀 敏 （ １ ９ ９ ０ ． ０ ７ － ），女， 山东 潍坊人 ， 蜂 鸣器模块 和天线 电路几个部分组 成 。整个 系统 由单片机控 曲阜师范大学 ，本科在读 ，研 究方 向： 电子信 息。
基于51单片机的IC卡读写系统设计说明书
毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。
4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。
论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。
学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。
本人完全了解大学有关保存，使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。
基于单片机的非接触式IC卡读写器设计
基于单片机的非接触式IC卡读写器设计-1 MIFARE1卡应用系统框图三个部分各自的作用如下：Mifare 1卡：存储数据。
TX500系列MIFARE卡读写模块：用卡需要卡工作所需的无线电波能量，并交流，实现密钥认证，读卡器，写卡等低级别的操作；同时，TX500显卡提供了高层次的接口，读取和写入后台计算机或主，封装读卡器的复杂性。
后台计算机（或主）：80C51单片机可以在PC或其他通过如串口或SPI TX500系列MIFARE 卡读写模块，其读取和写入的卡，你可以把购水，电等的控制通信写购买到该卡。
2.系统总体设计非接触式IC卡读写器的硬件系统，微控制器，数字显示管，非接触式IC卡读写模块，电源，由RS232串行通信模块的结构（见下图）。
非接触式IC卡读写器系统的硬件框图3.非接触式IC卡处理非接触式IC卡处理子程序流程图所有宏定义后，初始化所有模块，以使数字显示都为0，则在短暂延迟后，在8数码管显示9，在另一个延迟，该数字控制设置为0，则该呼叫Commu_test（）函数发现卡模式被定义为01，如果成功返回时，第一数字显示器是1，否则是0。
在短暂延迟后，呼叫Search_Card （CardNo）均发现卡，如果成功返回，第二数字显示器是1，否则是0。
继续通信命令发出口令认证，调用函数PSD_Verify（CardKey，CardNo），如果测试通过，以获得正确的返回指令，第三个是数字显示器，否则为0。
如果密码验证，刷卡，读出内部DATA0插卡- 16数据（参见IC卡132特性）的DATA15，使用4，5，6的数字显示器3的数据（最大数据只有256，否则会产生溢出），阅读器成功，第四数字显示为1，否则为0写卡操作（使用程序修改自阵列的定义中，修改内部数据数组可以实现写卡），成功地写入存储卡，和第五个是数字显示，否则是0，则该阅读器完成。
如果你写卡完毕后，再关闭该卡，关闭第六作为数字显示器的成功，否则为0呼叫Turnon_BELL（将0x55），Turnon_LED（将0x55）功能来控制蜂鸣器的状态和LED时，操作成功第七第八相应数字显示器为一，否则显示为0。
基于单片机的IC读写卡器的设计与实现
基于单片机的IC卡读写卡的设计与实现目录引言 (1)第1章非接触式IC卡技术 (2)1.1 IC卡技术背景与应用概况 (2)1.2 非接触式IC卡的工作原理 (2)第2章门禁系统的刷卡控制概述和设计分析 (6)2.1 门禁系统的刷卡控制的组成 (7)2.2 门禁系统的刷卡控制的功能 (8)2.3门禁系统的刷卡控制的设计 (8)第3章门禁系统的刷卡控制硬件电路设计 (10)3.1 微处理模块 (10)3.1.1 主芯片简介 (10)3.1.2 AT89C52特性 (11)3.2 读写模块 (11)3.2.1 ZLG500A读写模块特性 (11)3.2.2 ZLG500A读写模块管脚说明 (12)3.3 微处理模块与读写模块的接口电路 (13)3.4 电源电路设计 (13)结论 (14)致谢 (15)参考文献 (16)基于单片机的IC卡读写卡的设计与实现摘要：本文将研究基于单片机的IC卡读写卡，然后设计基于非接触IC卡的门禁系统的控制部分。
无触点IC卡是近年来发展起来的一项新技术。
它集成了无线识别技术和IC卡技术，成功地解决了无源（无卡电源）和非接触问题。
这是电子器件领域的一个突破。
随着社会经济和技术的发展，非接触式IC卡技术已广泛应用于各个行业，特别是在公共交通、无线通信、身份识别、金融交易和安全防御等行业。
门禁系统是管理人员出入境的数字化管理系统。
非接触式IC卡以其安全性高、使用方便、性价比高等优点成为门禁系统的主流。
本次毕业设计实现了非接触式IC卡读写卡，它是由ZLG500A点读写射频（RF）模块和ATMEL公司的AT89C52单片机。
该系统具有与非接触式IC卡的数据通信功能，可实现数据缓冲、无线唤醒和信息处理。
该项目的内容包括设计一个基本的应用系统线、开发模块和驱动程序。
关键词：门禁系统，读写卡器，单片机Abstract：This paper will study the IC reading and writing card based on MCU, and then design the control part of the access control system based on the non - contact IC card.Contact less Card (contactless IC card) is a new technology developed in recent years. It integrates wireless identification technology and IC card technology, and successfully solves the problem of passive (no power in card) and non-contact. It is a breakthrough in the field of electronic devices. With the development of social economy and technology, contactless IC card technology has been widely applied in various industries, especially in industries such as public transportation, wireless communication, identity recognition, financial transactions and security defense. The entrance guard system is a digital management system for managers to enter and exit. Because of its high security, better convenience and cost performance, contactless IC card has become the mainstream of the access control system.This graduation project implements a non-contact IC reading and writing card, which is composed of ZLG500A bit read write radio frequency (RF) module and Atmel AT89C52 microcontroller. The developed system has the function of data communication with contactless IC card, which can realize data buffering, wireless wakeup and information processing. The contents of the project include designing a basic application system line, developing modules and drivers.Key words: access control system：reading and writing card：single chip microcompute引言当今社会是信息飞速发展和科学技术飞速发展的时代。
基于单片机的非接触式IC卡读卡器设计
基于单片机的非接触式IC卡读卡器设计随着社会的发展，IC卡已经被广泛应用于各个领域，无论是身份证、银行卡还是公交卡都使用了IC卡技术。
为了更好地读取IC卡信息，设计一款基于单片机的非接触式IC卡读卡器就变得必要了。
一、设计原理非接触式IC卡读卡器的最主要原理是利用电磁感应原理。
读卡器发射的高频电场能够让IC卡中的芯片感应到，芯片通过接收读卡器发射来的电能影响，对发射电磁波进行解码，最终完成读取卡片内部信息的功能。
二、硬件设计1. 电源设计IC卡读卡器的电源一般使用USB、DC接口等，需要给电路板上的电路提供稳定的电源。
如果不稳定，就可能会导致IC卡读卡器读卡不稳定或者直接无法读卡。
因此，在设计IC卡读卡器时，必须考虑电源的设计。
2. 读卡器的天线设计IC卡读卡器的天线设计是决定IC卡读卡成功率的关键。
因为天线的设计不同，对IC卡定位的精度就会有所差异。
由于IC 卡芯片内部的天线半径只有几毫米，所以，为了确保IC卡和读卡器之间的距离和位置，所以要选择合适的天线方案。
3. 芯片选型单片机芯片是实现IC卡读卡器功能的核心部件。
芯片选型应考虑集成度高、功耗低、性能稳定等要素。
因为读卡器的功耗不应该太高，考虑长时间使用的情况下，避免发热。
4. PCB板设计在 PCB 板设计方面，IC卡读卡器需要怎么设计呢？从板的设计角度看，应该确保整个器件在小空间内正常运作并且保证稳定可靠。
还需要注意到防止电磁干扰，采用防护措施，采用屏蔽以保证读卡器不受外界噪音干扰。
三、软件设计1. 判断卡片是否在感应区内判断IC卡是否在感应区内，基本思路是判断卡片强度是否符合读卡器的读取强度，从而判断卡片是否在感应区内。
2. 读卡器发起命令读卡器与IC卡通信的时候，需要通过发起命令来读卡。
发起命令的方式一般通过SPI或UART等通信协议来实现。
3. 解码IC卡反馈的信息根据IC卡反馈的信息，读取卡内数据存储，从而可以实现卡内信息的读取。
毕业设计--基于单片机的智能IC卡读写器设计
基于单片机的智能IC卡读写器设计摘要：随着社会的进步和现代化程度的不断提高，人类所拥有的信息种类和数量都在成倍地增长，每天都要处理许多与个人有关的信息，而这些信息管理十分不便。
因此，在实际生活中IC卡的应用范围非常广泛，它有助于解决问题。
IC卡读写器是IC卡和计算机之间的传输媒介，它与计算机之间通过串行口相连，本文主要应用89C2051单片机为核心对SLE4442卡进行读写控制。
接触式IC卡是IC卡领域的一项新兴技术,它是射频识别技术和IC卡技术相结合的产物。
首先在绪论中介绍了课题的开发意义及功能概述。
其次在主要描述了系统硬件工作原理，并介绍了IC卡SLE4442的内部结构及原理图，论述了本次毕业设计所应用的各硬件接口技术和各个接口模块的功能及工作过程。
本系统是以单片机的基本语言汇编语言来进行软件设计，指令的执行速度快。
最后具体描述了各个功能模块的软、硬件调试。
本文撰写的主导思想是软、硬件结合，以硬件为基础，来进行各功能模块的编写。
关键词：读写控制，单片机，IC卡。
Abstract: Raise continuously along with the progress and modern degree of the society, the information category and quantities that the mankind own all Be becoming doubly a growth, want to handle to be many and personal everyday relevant of information, but these information managements is very inconvenient.The application of the IC card is very extensive in the real life. it contributes to solve problem。
基于单片机的ic卡读写器
摘要IC卡是目前广泛应用于访问控制和电子票据的一种智能卡。
本文主要介绍了一种新型的IC卡读写终端的设计，IC卡读写终端是一个单片机嵌入式应用系统。
论文从IC卡的国际标准入手，介绍了实现IC卡数据存储的控制方法，并以西门子公司的SLE4442型逻辑加密卡为基础．详细分析了单片机控制IC卡数据读写的软、硬件实现。
本文提出了逻辑加密存储卡SLE4442在单片机系统中的一种最简单的应用方法，并采用AT89C51单片机设计了一个简易接触式IC卡控制系统，该系统可以对逻辑加密存储卡SLE4442进行读写。
配合不同的软件及外围扩展电路，该系统可以应用到电业管理、燃气收费等不同的行业。
还介绍了SLE4442芯片的特点、存储器结构，以及该芯片与单片机的最基本连接，分析了SLE4442逻辑加密存储卡的操作过程和AT89C51单片机的控制程序，并给出了对应的程序流程图。
关键词：IC卡；接触式；读写终端AbstractAt present，the IC card is a kind of intelligent card applying to visit controlling and electronic note extensively．This paper has introduced the designing of a new type IC card read-write terminal mainly．The terminal is a MCU embedded application system．First of all，proceeding with the International Standard of IC cards，the paper has introduced the reading and writing technique of IC card data．On the base of SLE4442-a kind of smart card of security logic made by SIEMENS．The paper has specified the software and hardware realization of IC card data reading and writing．The article has provided a kind of simplest application method for IC card SLE4442 in the single chip computer system．And a simple control system for intelligent contact type IC card is presented with AT89C51，which is capable to read and write the logically encrypted memory card SLE4442．With some adaptations in software and peripheral circuits，the system could be easily used in various fields．Such as power charging system and gas charging system．The paper also has introduced the characteristic of the SLE4442 chip，the structure of storage，and the most essential connection between SLE442 chip and single chip processor．Moreover，the method how to use the system ，the problem of programming，and the flow chart of the system program of some interrelated commands have also been illustrated in the paper．Key words: IC card；contact type；read-write terminal目录1 绪论 (1)1.1IC卡技术的发展 (1)1.2IC卡分类及应用 (1)1.3IC卡技术的特点 (2)1.4IC卡的接口设备 (3)1.5IC卡国际标准和设计要求 (3)1.5.1 IS07816-1，接触式集成电路卡的物理特性 (4)1.5.2 IS07816-2，接触式集成电路卡的触点尺寸和位置 (4)1.5.3 IS0 7816-3/10，接触式集成电路卡的电信号和传输协议 (6)1.5.4 IS0 7816-3规定的各触点电压和电流值 (6)1.5.5 ISO/IEC 7816-10协议，同步卡的电信号和复位应答 (9)1.5.6 IC卡国际标准和设计要求小结 (10)1.6IC卡在国内的使用情况和发展前景 (10)2 接触式IC卡 (12)2.1SLE4442电气特性 (12)2.2SLE4442内部结构 (13)2.3SLE4442保密特性： (14)2.4SLE4442的通信协议 (14)2.5SLE4442有关命令的说明 (16)2.6SLE4442与单片机接口电路 (18)3 读写器电路的设计与实现 (21)3.1读写器电路设计 (21)3.1.1 MCS-51单片机 (21)3.1.2 MCS-51单片机的内部结构 (22)3.1.3 MCS-51单片机的发展与应用 (23)3.2 AT89C51单片机 (24)3.2.1 AT89C51芯片参数 (25)3.2.2 AT89C51芯片描述 (25)3.2.3 管脚配置 (26)3.2.4 时钟振荡器 (28)3.3显示电路设计实现 (29)3.3.1 LED显示的原理 (29)3.3.2 LED显示电路 (31)3.3键盘接口电路设计实现 (32)3.4.1 键盘的特性 (32)3.4.2 按键的确认 (33)3.4.3 按键抖动的消除 (33)3.4.4 键盘的工作方式 (33)3.4.5 键盘与单片机的连接 (34)3.5总体电路及PCB版图 (36)4 软件硬件联调过程 (39)4.1伟福仿真器介绍 (39)4.2调试过程 (40)结论 (42)致谢 (43)参考文献 (43)附录 A (44)附录 B (52)附录 C (58)1 绪论1.1 IC 卡技术的发展IC 卡即集成电路卡，英文名称为“Integrated Circuit Card ”，通常情况下，IC 卡是指将集成电路芯片固封在塑料基片中的卡片，是一种功能多样、用途广泛的电子卡片。
