Petrel使用技巧——蚂蚁体追踪
蚂蚁追踪
How to use the stereonet
When generating an ant-track attribute, click on the Stereonet tab.
点到立方图标签
Set the Dip and Azimuth sectors, by either using the Cycle through the dip and azimuthicon or defining user specified values using the Azimuth increment and Dip increment .
连贯的独立追踪者基于“群体智能”为了寻找最理想的连通性for断层特征在一个边缘检测体中。结果是自动解释的主要成分并且允许方向滤波的独特性能。
作为蚂蚁体追踪算法中的第一步，每一个中介为在中介的地域中被识别的局部最大做一个初始的评估方向（蚂蚁边界参数）。这个方向评估将会指示行动者的追踪方向。在程序中，行动者被限制在最大背离常规评估方向15%，
Ｐｅｔｒｅｌ自动构造解释模块在应用新的数据校正程序的基础上，采用先进的"蚂蚁追踪"算法，使地质专家以更宽的视野完成断层解释，增加构造解释的客观性、准确性及可重复性。
利用该技术的自动提取断层功能以及极坐标图和各种筛选程序，可抽提感兴趣的断层体系。"蚂蚁追踪"算法可根据工作流程需要，按任意比例自动提取断层。例如，在勘探阶段，可将工作重点集中在寻找跨盆地的大型构造断层体系以及确定它们对勘探前景的影响等方面；而在储层评价阶段以及开发和生产阶段，可采用同样的方法，将主要精力放在自动提取往往会影响油气最终采收率的那些局部的小型断层和断层体系上。
流程的第三步需要人工交互操作。提取的断层必须要经过评价、校正和筛选，才能得到最后的解释结果。这一过程需要利用交互式立体网络和柱状图滤波器来完成。

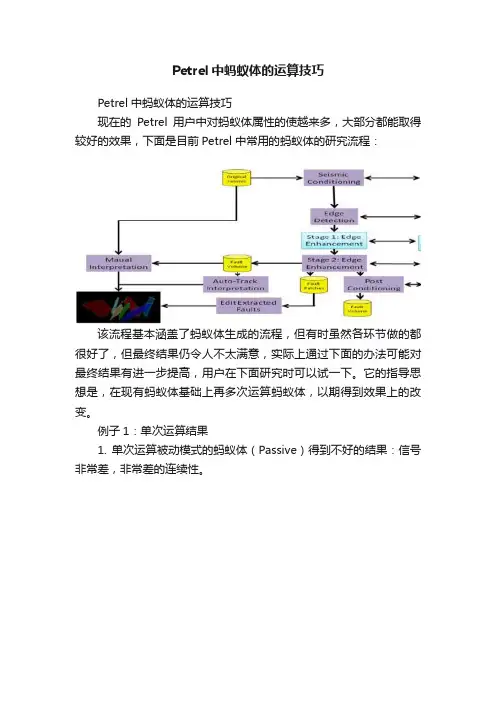

Petrel中蚂蚁体的运算技巧
Petrel中蚂蚁体的运算技巧
Petrel中蚂蚁体的运算技巧
现在的Petrel用户中对蚂蚁体属性的使越来多，大部分都能取得较好的效果，下面是目前Petrel中常用的蚂蚁体的研究流程：
该流程基本涵盖了蚂蚁体生成的流程，但有时虽然各环节做的都很好了，但最终结果仍令人不太满意，实际上通过下面的办法可能对最终结果有进一步提高，用户在下面研究时可以试一下。
它的指导思想是，在现有蚂蚁体基础上再多次运算蚂蚁体，以期得到效果上的改变。
例子1：单次运算结果
1. 单次运算被动模式的蚂蚁体（Passive）得到不好的结果：信号非常差，非常差的连续性。
2. 单次运算主动式的蚂蚁体(aggressive)得到不好的结果：信号差，不好的联系性，很难理解断裂的分布。
例子2：两次运行结果
1. 两次运行：先被动后主动方式，获得较强的信号和比较好的连续性。
2. 两次运行：先主动后被动方式，获得更强的信号，更好的连续性，很多重要的特征显现出来。
例子3：连续3次运行结果
1. 3次运行：被动+主动+被动（极大地呈现了主断裂系统特征，清晰的图像，比较容易进行断面的提取）
2. 3次运行：主动+被动+主动方式（最强的结果，可能不太容易进行提取，但很好展示整个项目的断裂的分布）
如果能够遵循下面原则，蚂蚁体会得到较好的结果：
1. 数据预处理：通过Chaos或Variance属性来减少噪音和不连续性增强
2. 断层增强：通过Ant Tracking计算，把上面的重要的不连续性
分解为片。
3. 断层提取：验证、编辑、把蚂蚁体结果合并为面。
4. 建立最终三维断层模型。
petrel蚂蚁体操作
此处是倾角方位角的调节，可以控制蚂
对某个区域或方位的断层和裂缝不追踪 需要多次尝试
点它
出来它
虽然翻译过来是
构造平滑，但绝 对不是平滑。
在下拉菜单中选这俩
把此处的方块点亮
此处给个名字，点ok，将 生成一个新的数据体。下 次操作在这个新的数据体 上，重复之前操做到此界 面
用上一步生成的数据体操作
在下拉菜单中选这俩
点下方块选中
此处选的是上一步生成的体
此处将生成方差体， 对新的数据体给个名 字。下一步 用此体操 作，继续到此界面
用上一步生成的数据体操作到此界面
在下菜单中选这俩
此处选的是上一步生成的方差体 此处将生成蚂蚁体，自己给个名字 注意：前几次计算，参数都是默认的，这次，参数很 重要，要自己给，并多次尝试。不大可能一次就完成 的很好。
通常，先用默认参数做一次，在给蚂蚁体命名的时候， 用参数命名较好，多个蚂蚁体比较时，看名字就知道 什么参数。但要知道各个参数的意义。
petrel笔记(适合初学者)
Input里面加载所有单井数据well、well tops、；Model是所建模型；Templates是做的模板以上窗口可以随意摆放，双击即可回去这是地震上的解释是构造模型的建立，property modeling是属性建模（包括孔隙度模型，渗透率模型，含油饱和度模型等等）是数值模拟加载数据：先新建insert ->new well folder；对井进行编组：右击wells->insert folder，把所有井拖进去；井位数据（well heads）、井轨迹数据（well path）、测井数据（well logs）、分层数据（well tops：well、surface、MD）测井解释成果（.Prn）用production log格式加载井对比（对比剖面图）：新建一个new wellsection window（对比窗口），为相建模打基础，建立层拉平，setting->flatten on well top，在此之前先把others里面的分层拖进stratigraphy 里面，按顶（base）来拉平，(建立层拉平：按分层数据拉平)调整纵向比：setting->absolute（1000即可），手动调整比例尺通过这是将一个图道中的两条曲线反向的操作可去掉网格线调整曲线颜色，然后上色，因为所有gamma值都在0~1中间，调整曲线的取值范围，回到well，进到colors，设置最大值为120（或者自动获取）gamma 值大对应泥岩（孔隙度比较小）（孔隙度和gamma成反相关）；RT电阻率（电阻率一般按对数的方式显示），SP自然电位，DT声波曲线；设置一口井为模板（单井模板只能保存一个：->），应用到所有井，（地质上分层就是按照测井曲线来分层的），（如果发现分层有问题，通过来调整这就是手动修改的层位）去掉中间井的分层名字：双击well tops->去掉sub labels，只留下两侧井的分层名字用可以圈定含油面积（根据井的油水对比剖面图）setting调整polygon的粗细颜色聚类分析：classsification对应岩相和地震相的解释设定：井、曲线、聚出几类数据流程窗口，选择，双击，要选有数据的井，setting设置为2，选择create（以后有新的数据要加载时选update），先点，apply，wells->里面多处一项（神经网络），此处将他换为相（facies），勾上facies，（泥岩shale；砂岩sand），，重新应用模板，用调整解释出的泥岩砂岩，建完构造模型后才能做离散化。
PETREL
工区内的确定性和随机性属性建模。随机建模可以采用岩相模型、地
震属性模型等作为属性模拟的约束条件。同时 Petrel 特有的科学算法
和强大的数据分析功能为合并已有的模型或计算新的模型提供了灵活
的约束条件。
主要功能
利用井资料建立油藏属性模型
相控的孔隙度模型
使用 3D 相模型或 3D 地震属性约束属性建模
6
已知数据 相的整体比例 相的几何形态
Petrel Seismic to Simulation Workflow
Petrel 油藏物性建模— Petrophysical Modeling
这是一个将三维网格中的每个单元赋予属性值的过程，利用测井
数据、钻井数据和各属性层面趋势图，采用序贯高斯模拟的算法进行
Beta 和 Normal 分布控制
局部变量和协同协克里金使第二变量应用更灵活
测井数据的粗化（相控）
确定型岩石物理物性模型算法
随机型物性模型算法
井数据和生成的模型数据直方图
模型的几何物性 几何数值和物性数值的过滤
协同协克里金相控模拟
交互编辑物性数值
平均值和净值图的生成
沿井轨迹合成测井曲线
物性粗化
输出三维物性模型（可滤值）
3、断层多边形自动生成 依据解释结果自动建立断层多边形 平面上对断层关系进行质量控制 依据单层解释快速建立构造模型 空间快速检查断裂系统 快速制作构造图 为建立高精度构造模型作准备
4、局部构造模型更新 根据新数据实时更新模型 使用多边形等作为限制条件 提高构造模型更新的灵活性与效率
大量的“智能”蚂蚁
Petrel Seismic to Simulation Workflow
PETREL
利用高清蚂蚁体精细解释复杂断裂带
利用高清蚂蚁体精细解释复杂断裂带李楠;王龙颖;黄胜兵;朱石磊;沈朴;郝婧【摘要】在渤海海域中浅层断裂系统较为复杂的地区,常规地震解释方法效率较低,断层组合不精细.随着深度增加,常用于辅助断层解释及组合的方差或相干属性清晰度明显降低,已不满足断层组合的需要.为此,针对研究区的地质特点,结合现有资料条件,提出一套高清蚂蚁体生成技术.该技术不同于以往对蚂蚁追踪参数进行简单优选和对比的技术,而是以增强断层连续性和降噪为目的,通过优选两类参数组合,对数据体进行多重蚂蚁追踪计算,并穿插多步噪声削减,最终得到与研究区断裂高度匹配的高清蚂蚁数据体.使用该数据在短期内快速完成浅层470条断层组合,有效提高了断裂解释精度,为圈闭搜索及落实奠定了坚实基础.【期刊名称】《石油地球物理勘探》【年(卷),期】2019(054)001【总页数】9页(P182-190)【关键词】蚂蚁追踪属性;复杂断裂带;断层组合;渤中凹陷【作者】李楠;王龙颖;黄胜兵;朱石磊;沈朴;郝婧【作者单位】北京市朝阳区太阳宫南街6号中海油大厦中海油研究总院勘探研究院1110室,100028;中海油研究总院有限责任公司,北京100028;中海油研究总院有限责任公司,北京100028;中海油研究总院有限责任公司,北京100028;中海油研究总院有限责任公司,北京100028;中海油研究总院有限责任公司,北京100028;中海油研究总院有限责任公司,北京100028【正文语种】中文【中图分类】P6310 概况渤中凹陷位于渤海中部，面积为8634km2，最大埋深为11km。
该凹陷东邻渤东低凸起，西接沙垒田凸起、沙南凹陷，北邻石臼坨凸起，南接渤南低凸起(图1)。
凹陷内发育NNE向郯庐断裂带和NW向张家口—蓬莱断裂带等2组岩石圈级别的大型共轭走滑断裂带，由此导致NE向、NNE向、近NS向、NW向和近EW 向次级断裂均有发育。
研究区位于渤中凹陷南部两条走滑断裂带的交会地区，面积约为4000km2。
蚂蚁追踪属性体提取参数对比试验及其在塔河四区裂缝建模中的应用
蚂蚁追踪属性体提取参数对比试验及其在塔河四区裂缝建模中
的应用
龙旭;武林芳
【期刊名称】《石油天然气学报》
【年(卷),期】2011(033)005
【摘要】裂缝构造建模主要针对大尺度裂缝,通常采用Petrel建模软件中的蚂蚁追踪属性进行三维地震的大尺度裂缝自动追踪和解释.该方法能克服人工地震解释工作中主观性大,难以在各个平台间进行数据交换的缺点,以及解决构造和岩溶作用过程中形成的断裂方向性差,难以进行表征的难题,大大提高了解释精度,缩短了人工解释时问.但是该方法在蚂蚁追踪属性体提取过程中对参数意义及其对结果的影响了解甚少.因此,通过运用对比试验对蚂蚁追踪属性体提取过程中的6个参数的影响作用进行了仔细研究,并建立了塔河四区奥陶系大尺度裂缝模型,总结并验证了利用蚂蚁追踪属性提取的大尺度裂缝标准,可为以后的构造建模提供参考依据.
【总页数】6页(P76-81)
【作者】龙旭;武林芳
【作者单位】中国地质大学(北京)能源学院,北京,100083;中国地质大学(北京)能源学院,北京,100083
【正文语种】中文
【中图分类】P631.44
【相关文献】
1.基于蚂蚁体追踪的裂缝预测技术在静北地区的应用 [J], 徐淼
2.基于蚂蚁追踪技术的裂缝型储层建模方法 [J], 梁宇涛;刘鹏程;冯高城
3.在蚂蚁属性体约束下的裂缝建模方法研究 [J], 张亚春;尹太举;周文
4.基于分频相干体的蚂蚁追踪技术在塔河油田断裂刻画中的应用 [J], 马艺璇; 李慧莉; 刘坤岩; 顾汉明; 任浩
5.在蚂蚁属性体约束下的裂缝建模方法研究 [J], 张亚春[1];尹太举[2];周文[2]
因版权原因，仅展示原文概要，查看原文内容请购买。
Petrel使用技巧——蚂蚁体追踪
[Petrel使用技巧] Petrel蚂蚁体的问题拿一个实际数据体说说各个参数的影响力。
原始数据的分析：一般作构造解释的地震数据并不特别需要做保幅处理，所以有些适度的AGC是比较好的作AGC前后的剖面对比如下：Petrel工作流程中推荐做“Structural smoothing”，注意这个属性的参数范围：效果对比：不同的平滑参数的对比效果：原始数据、AGC数据、Structural smoothing数据的方差体结果的对比：同数据源，不同的蚂蚁步长“Ant step size”对比效果：时间切片的效果对比，顺序跟上图不一致：雕刻一下：提取Fault paches的参数当然同样意义非常模糊，但是也同样重要，其实原问题问的就是这个部分了：对于面积、倾角等作过滤非常重要：合并Patches：适度平滑：转解释数据：其实有些Patches被错误合并到一起也是导致解释成果转化错误的一个原因。
蚂蚁体不好做出效果的原因，我们把事情说穿就好——工作流程过长，参数过多互相牵制。
原始数据体——强化后处理——方差体-——蚂蚁体——断层提取——Patches编辑——生成解释数据。
这个长流程中任何一个环节其实都可能增加或者强化出我们不希望出现的东西。
而且蚂蚁体的目标就是强化方差体，尤其要解决方差体因为搜索时窗在大断层带来的阶梯效果和有些小断层可以被重新识别出来。
这两个主要目标本身就是矛盾的，你希望模糊大断层上的时窗效果势必需要比较大的蚂蚁步来过滤（Filter）细节，而要保留甚至强化小断层效果则肯定要保证蚂蚁的敏感度，更适合较小的蚂蚁步。
这样的思考矛盾也融合在长流程之中了。
说一个不恰当的比喻，从婚姻为目的来看过长时间的恋爱。
太短的恋爱就结婚固然是比较冒险的行为，但是那种爱情长跑也非常容易变成爱情杀手，因为增加了中间过程的变数概率。
而蚂蚁体和断层提取两个步骤的思考过程中那些参数，就好比你对女友有若干互相矛盾的要求，女友上得厅堂可能就下不了厨房。
Petrel操作技巧
Petrel 地震地质解释和建模使用技巧2015斯伦贝谢科技服务(北京)有限公司Copyright Notice© 2015 Schlumberger. All rights reserved.No part of this manual may be reproduced, stored in a retrieval system, or translated in any form or by any means, electronic or mechanical, including photocopying and recording, without the prior written permission of Schlumberger Information Solutions, 5599 San Felipe, Suite 1700, Houston, TX 77056-2722.DisclaimerThe License Agreement governs use of this product. Schlumberger makes no warranties, express, implied, or statutory, with respect to the product described herein and disclaims without limitation any warranties of merchantability or fitness for a particular purpose. Schlumberger reserves the right to revise the information in this manual at any time without notice.Trademark InformationSoftware application names used in this publication are trademarks of Schlumberger. Certain other products and product names are trademarks or registered trademarks of their respective companies or organizations.目录1.1 斜井井轨迹在Well Section窗口中的4种投影方式原理 (4)1.2 Well section下打印连井剖面图 (8)1.3 well section下设置隐含的边界显示单曲线道局部充填 (11)1.4 well section下井上解释断层断距显示 (15)1.5 在指定深度范围内修改测井曲线 (18)1.6 Petrel和Excel一体化快速生成测井解释成果表 (19)1.7 Petrel2014如何加载TVD/TVDSS索引的测井曲线 (23)1.8 对不同井的测井曲线使用不同的算法进行粗化 (25)1.9 拼接不同深度段的测井曲线 (27)1.10 每种沉积相的测井曲线范围统计 (29)1.11 3Dwindow中如何连接well top (32)1.12 Petrel中如何快速生成断层Polygon (33)1.13 surface上对特定polygon范围进行单独赋值 (34)1.14 如何实现多边形的合并Merge Polygons (37)1.15 Petrel如何在Surface上显示图片 (40)1.16 如何将多个surface对应的的平均值同时输出到excel表格中 (42)1.17 根据两个Surface生成TST和TVT Map (43)1.18 如何将Well heads在Surface附近显示 (45)1.19 在Make surface的时候如何将结果往边界多边形外扩一些 (47)1.20 如何计算某个zone内饱和度曲线的加权平均值 (50)1.21 如何由离散相曲线计算砂体或薄互层的厚度 (51)1.22 如何批量生成zone的厚度图 (53)1.23 计算特定井和特定Zone的砂层厚度 (54)1.24 批量计算单井上每个zone中砂岩段的数量 (56)1.25 用曲线截断创建离散的净厚度图 (60)1.26 地震体三维渲染显示不清晰时的解决方法 (64)1.27 如何使用用户自定义边界切割地震体 (65)1.28 三维显示沿层切割地震体 (67)1.29 如何在Petrel中如何往已有的Survey中加载相邻位置的地震体 (68)1.30 如何计算多口井周层面属性统计值 (71)1.31 Petrel中地震Vintage的管理 (76)1.32 Petrel中如何按地震工区加载二维地震数据 (80)1.33 Petrel 2014中合成地震记录显示设定 (84)1.34 Petrel 2014中对于切地震剖面的快速设置 (87)1.35 Petrel中如何对地震数据进行抽稀 (88)1.36 Petrel中如何沿井轨迹提取地震数据的振幅 (89)1.37 Petrel中如何实现地震解释层位的合并 (90)1.38 如何加载2D数据 (92)1.39 依据Horizon和Fault剪切地震数据体 (93)1.40 如何在Petrel移动地震数据体 (94)1.41 按用户自定义范围到处2D地震测线 (96)1.42 Petrel如何加载信息缺失的二维地震数据 (101)1.43 将Jason 的子波加载到Petrel中 (105)1.44 如何在Petrel中提取可靠的子波 (107)1.45 如何在Function window按照某一曲线的属性显示交会图 (109)1.46 如何在Function window按照深度筛选交会图 (110)1.47 如何用Zone log过滤直方图 (113)1.48 如何合并多井的Checkshot数据到一个文件夹 (114)1.49 Petrel中如何做好井震对比 (116)1.50 如何将井分层与矫正后的Vo面均显示在X,Y,V域 (123)1.51 如何批量输出井斜 (125)1.52 使用部分井进行Data Analysis (126)1.53 Petrel 中如何批量修改井类型 (130)1.54 如何加载多口井轨迹在一个文件 (131)1.55 Petrel工区井的X坐标没区带号 (134)1.56 井坐标为经纬度如何加载 (135)1.57 一种简单安全的方式添加自定义井符号 (136)1.58 Petrel中蚂蚁体的运算技巧 (140)1.59 Petrel蚂蚁体介绍及参数设置 (144)1.60 如何利用蚂蚁体提取小断裂 (151)1.61 如何生成Azimuthal Map (155)1.62 如何在Petrel中加载经纬度的点数据 (157)1.63 使用自定义速度函数进行时深转换 (159)1.64 在Function Window中如何如用第三变量调整数据点的颜色 (161)1.65 Petrel中如何创建客户化岩性符号 (162)1.66 Petrel如何按宽度显示岩性 (164)1.67 如何批量移动断层 (168)1.68 如何生成用户自定义的离散属性面 (170)1.69 如何在Petrel中有效地组织数据 (173)1.70 如何在Petrel中自动形成断层多边形 (175)1.71 如何使用Clean Project History选项清理工区历史 (177)1.72 神经网络分类中的主成分分析 (178)1.73 如何对井一定范围外的网格粗化的同时保留井附近的原始网格 (182)1.74 以一种自定义的方式进行网格粗化 (186)1.75 如何在现有速度模型中加入其他速度异常体 (188)1.76 Petrel2014 Structural Framework工区保存错误解决方案 (189)1.77 剥蚀带的建模技术 (191)1.78 在属性建模中使用Local varying azimuth (192)1.79 多条二维测线速度数据建立速度模型 (195)1.80 如何对属性模型进行切割或者局部更新 (203)1.81 一个简单的工作流计算几个层面的均值并输出 (205)1.82 如何用Petrel Workflow快速整理层位数据 (207)1.83 如何用Petrel Workflow快速整理断层多边形数据 (210)1.84 运用workflow批量生成变化变程的属性模型 (211)1.85 运用Workflow统计地震测线长 (214)1.86 运用Workflow统计井间距离 (215)1.87 运用Workflow批量生成断层与上下盘层位交线 (218)1.88 Petrel全新的断层解释-建模一体化工作流 (220)1.89 使用Inspector工具修改模型中单个网络的属性 (221)2.1 PetroMod中如何优化断层在剖面上的形态 (223)2.2 PetroMod 中如何进行油源对比 (225)2.3 PetroMod模型在Petrel中显示 (228)3.1 GeoX中如何客户化输出GeoX Report到Excel中 (230)3.2 GeoX新许可设置流程 (237)1.1 斜井井轨迹在Well Section窗口中的4种投影方式原理在Petrel的连井剖面窗口（Well Section Window）中显示斜井轨迹是一个十分实用的功能。
Petrel软件里蚂蚁追踪应用的技巧
Ant TrackingAnt tracking can give very good results if it is used in multiple successive runs with different parameters for the Tracking algorithm.Example 1: SINGLE RUN RESULTS1. Single run: Passive Ant Tracking run gives bad results: very weak signal, poor continuity in the fault patterns (disappointment for customers)2. Single run: Aggressive Ant Tracking run gives bad results: weak signal, poor continuity, hard to understand the fault patterns1.Double run: Passive + Aggressive Ant Tracking (stronger signal and bettercontinuity but not at best highlighted). An extra Passive run might clear up the picture a bit!2.Double run: Aggressive + Passive Ant Tracking (stronger signal, bettercontinuity, lots of highlights very well visible)1.Triple run: Passive- Aggressive- Passive Ant Tracking (great highlight of themain fault patterns, clean image, easy extraction of fault surfaces)2.Triple run: Aggressive- Passive – Aggressive Ant Tracking (great strong result,every single discontinuity highlighted, it might be hard to perform the extraction but is a very good over view of the field discontinuities)Ant Tracking is giving good result if you use the following general workflow:1.DATA CONDITIONING: Do noise reduction and discontinuity highlighting byusing Attributes like Chaos or Variance2.HIGHLIGHTS ENHANCING: Collapsing the highlighted discontinuities intopatches by using the Ant Tracking Process3.HIGHTLIGHTS VALIDATION: Understand the pattern and recognize the Time-Depth Conversion artifacts (in case you are performing ant tracking on the depth seismic volume)4.FAULT EXTRACTION: Validate, edit, merge the Ant tracking Results into faultsurfaces/patches5.BUILD THE FINAL 3D FAULT MODELQCQC QCQC5243。
Petrel教程介绍
48
Ocean Plug-in举例－Petroleum System Quick Look
含油气系统快速评价
- 烃源岩厚度、地质年代
- 烃源岩成熟度 -干酪根类型 -干酪根转换成含烃量 -烃类运移路径 -烃类聚集部位
PetroMod
49
Ocean Plug-in举例－Microseismic Evaluation
曲率属性
39
更灵活的趋势模拟
40
灵活更新模型
构造模型局部更新： 属性模型局部更新：
Before update
After update Union Intersection
41
灵活更新模型
42
储量计算和不确定性分析
Facies modeling Petrophysical modeling
Make contacts
Petrel Petrel Petrel Petrel
GeoFrame
G&G&P
Avocet
Petroleum System
Earth Modeling
Reservoir Management
7
新一代油田勘探开发工作流程集成模式
勘探
开发
生产
盆模－勘探－建模－数模－生产 Petrel 盆模－勘探－建模 勘探－建模 盆模－勘探－建模－数模 Petrel Petrel G&G Link ECLIPSE Link PetroMod RE Techlog Modeling
Variance
Variance Edge evidence
Variance Edge evidence Ant tracking
23
Petrel培训-总
2、Fault Point 断点信息
1）在文件管理器，将“Fault point”文件夹中fault point显示出来。 2）激活并打开Make Surface处理流程，选择要处理的Fault point并 输入
到Input Data栏，输入边界，选择数据类型Well point(high density)。
Fault Stick 建立断层
1．从输入列表栏，将“Fault stick”文件夹中fault stick显示出来。 2．根据要模拟的断层的类型选取pillar的形状：垂线形、直线形、铲形或是曲线形
3．选中断层中的部分fault stick，同时按住shift键。
4．点击用选取的fault stick建立断层的图标 ，
pillar，点击
也可以将其
中一条相交出断开，对接到另外一条上。
编辑key pillar
在建立一个精确的Petrel模型的过程中,key pillar 的编辑很重要，
一般来说自动构建的pillar往往是不是准确，需要对pillar进行适当的
编辑，点击右侧工具栏内
可以对key pillar之间的面进行上色，
将校正好的断层赋予到相应的层位，双击
建立新的模型。激活
选中层顶层底断
层polygon，通过
然后创建polygon之间的断层。
ቤተ መጻሕፍቲ ባይዱ
在选中要进行的建立的断层之后，还应设置好相匹配的
pillar的几何形状：
垂线型、直线型、铲型还
有曲线型。
连接断层
遇到断层相交的情况，需要将相交的部
位连接起来，可直接选中需要连接的
Pillar Gridding就是一个空间网格化的过程，骨架网格被断层和 边界分隔成了断块，定义出了空间结构，网格化的目的就是创建均匀分布 的矩形网格单元，下一个进程地层层面会被赋予网格之中。
蚂蚁追踪原理
“蚂蚁追踪”技术原理“蚂蚁追踪算法”是斯伦贝谢公司在Petrel软件中研发的一种复杂的地震属性算法，荣获《世界石油》杂志2005年"最佳勘探技术奖"。
该属性算法克服了解释主观性，有效提高了断层解释精度，大幅缩减了人工解释时间。
弄清断层体系断层面变化趋势及流体流动特征，是储层描述的最主要内容之一。
虽然三维地震资料空间"立体"解释技术已经发展很多年了，但直到目前断层面解释仍然存在很大的主观性。
斯伦贝谢公司的"蚂蚁追踪"算法完全改变了这一状况，克服了解释工作中的主观性，有效提高了解释精度，大幅缩减了人工解释时间。
该方法利用三维地震体，清楚显示断层轮廓，并利用智能搜索功能和三维可视化技术，自动提取断层面，使地质专家以更宽的视野完成断层解释，增加构造解释的客观性、准确性及可重复性。
利用该技术的自动提取断层功能以及极坐标图和各种筛选程序，可抽提感兴趣的断层体系。
“蚂蚁追踪”算法可根据工作流程需要，按任意比例自动提取断层。
例如，在勘探阶段，可将工作重点集中在寻找跨盆地的大型构造断层体系以及确定它们对勘探前景的影响等方面；而在储层评价阶段以及开发和生产阶段，可采用同样的方法，将主要精力放在自动提取往往会影响油气最终采收率的那些局部的小型断层和断层体系上。
“蚂蚁追踪”算法的工作流程分四步：增强边界特征，突出特殊的地层不连续性，预处理地震资料；生成蚂蚁追踪立方体，提取断层；确认、校验断层；创建最终断层解释模型。
流程的第一步包括利用边缘探测手段，增强地震资料中的空间不连续性，并通过噪声压制技术，随意预处理地震资料。
第二步建立蚂蚁追踪立方体。
蚂蚁追踪算法遵循类似于蚂蚁在其巢穴和食物源之间，利用可吸引蚂蚁的信息素（一种化学物质）传达信息，以寻找最短路径的原理。
在最短路径上，用更多的信息素做标记，使随后的蚂蚁更容易选择这一最短路径。
该技术原理就是在地震体中设定大量这样的电子"蚂蚁"，并让每个"蚂蚁"沿着可能的断层面向前移动，同时发出"信息素"。
PETREL操作手册文字版(中文)ppt课件
4. 在活动状态的主测线上通过数字化 断层线来解释某一主断层.
5. 记住使用快捷键N或单击Start New Polygon 按钮在每条线之间插入（断 点）标志.
6. 在同一方向上向前移动n条线继续解 释同一断层.
PETREL中井分层信息以Sorted on type和Sorted on wells两种方式储存在 well tops 文件夹中.
2021/4/23
5 定义模型
在建立3D网格之前,必须定义一个模型. Define Model 处理步骤完成这项工作. 双击 Define Model 处理步骤,在处理对话框中键入名称.点击OK.模型存放在PETRE 资源 浏览器中的Models 窗口.
3. 单击Make/Edit Well Tops 处理步骤, 使之处于击活状态.
4. 单击功能栏中的 Add new Point 按钮 .
5. 在显示窗口中点击井轨,进行数字化.
6. 对于井轨上的不同地层创建不同的 井分层.取消处于Sorted on type (PETREL 资源管理器) 文件夹下的井 分层文件的活动状态,如果没有文件处 于活动状态,将添加一个新的分层文件.
PETREL 支持多种格式用于数据的载入和输出 (参见表3, Getting Started Manual).
建立文件夹:
1. 确定用于存放数据的文件夹的数目, 例如:地震线、等容线、断层多边形.
2. 从工具栏（单击Insert New Folder 按钮）或从菜单栏(Insert) 添加新文件 夹.
18 粗化地层 18.1 粗化地层
19 粗化属性模型 19.1 粗化属性模型
产状控制蚂蚁体预测微裂缝技术及其应用_杨瑞召_李洋_庞海玲_仇念广_接铭丽_马彦
· 74 ·
煤田地质与勘探
第 41 卷
构造平滑处理后的数据做出的蚂蚁体只突出了大断 裂，数据信息有较大缺失。分析可知，由于蚂蚁体突 出的是数据体的异常特征， 如以不连续体作为其输入 项，理应有更好的效果。为此，采用倾角控制下的相 干体进行实验 (图 3)。 图 3a 为一典型的蚂蚁体时间切片，已显示出该 区块断裂发育特征。但是，由于本区地震资料信噪比 低，导致运算结果将某些轴向不均一性也反映了出 来，造成假象，使得沿层性 ( 在本区表现为东西向低 倾角异常 ) 也就更加明显。为此，需要在初步的蚂蚁 体基础上，滤去这些干扰信息。通过设置倾角和方位 角的门槛值，滤去不符合断裂的方位信息，得到了最 终的蚂蚁数据体 (图 3b)。
Prediction technology of micro fractures by occurrence-controlled ant body and its application
YANG Ruizhao1, LI Yang1, PANG Hailing2, QIU Nianguang1, JIE Mingli1, MA Yanlong1, HUO Chao1, LIU Wenfeng1, WANG Fei1
图3 产状控制前后蚂蚁体等时切片效果比较 (1 000 ms)
Ant body slice imaging comparison with the input data of similarity based on steering (1 000 ms)
区已有的断层产状数据，滤去层状噪音干扰，突出小 断裂响应。 从构造应力场分析和已有的断层要素 (表 1)可知， 本区主要发育南北向张性断裂，因而图 5a 蚂蚁体等 时切片所示的东西向异常现象并非真实的断裂反映。 这是其与主测线平行为地震数据品质欠佳造成的假 象，再加上层位非均质性、采集脚印、地震数据噪音 等均反映低倾角的“假断层” 。为此，产状控制时，依 据已有的断层要素数据，在近南北向 (0°~30°、150°~ 210°)滤去小于 30°倾角，而在其他方向滤去小于 50° 的倾角，得到最终蚂蚁体 (图 5b)。
永川地区深层页岩气储层不同尺度裂缝精细建模
大庆石油地质与开发Petroleum Geology ＆ Oilfield Development in Daqing2023 年 12 月第 42 卷第 6 期Dec. ，2023Vol. 42 No. 6DOI ：10.19597/J.ISSN.1000-3754.202301027永川地区深层页岩气储层不同尺度裂缝精细建模葛勋1，2，3 郭彤楼4 黎茂稳1，2，3赵培荣5 范宏娟6王鹏6 李王鹏1，2，3钟城7（1.页岩油气富集机理与高效开发国家重点实验室，北京102206；2.中国石化页岩油气勘探开发重点实验室，北京102206；3.中国石化石油勘探开发研究院，北京102206；4.中国石化西南油气分公司，四川 成都610041；5.中国石油化工集团有限公司，北京100728；6.中国石化西南油气分公司勘探开发研究院，四川 成都610041；7.南京大学地球科学与工程学院，江苏 南京210033）摘要： 目前已有关于裂缝的研究主要是地震单属性预测，裂缝预测的精度较低。
为了进一步提高压裂改造水平与页岩气井产能，需对页岩储层不同尺度的裂缝进行预测，尤其是对小尺度裂缝进行精细预测。
利用相干、曲率、蚂蚁体3种地震属性对永川地区龙马溪组一段的天然裂缝进行定量预测，并针对不同尺度裂缝进行多属性裂缝综合建模。
结果表明：永川地区裂缝分为3个等级，断距大于100 m 的大尺度裂缝、断距50~100 m 的中尺度裂缝和断距小于50 m 的小尺度裂缝，相干、曲率、蚂蚁体属性预测结果大体一致，整体上断层走向以NE —SW 为主，大尺度裂缝主要发育在新店子背斜附近，蚂蚁体可以更清晰地刻画出小尺度裂缝。
裂缝综合建模显示，永川地区深层页岩气储层总体裂缝发育程度由好到差依次为新店子背斜主体、南部向斜、北区向斜，南部向斜微裂缝最发育，有利于压裂改造，因此将永川南部作为首要滚动产建目标区，气井试采效果好，测试产量整体高于永川中、北区。
Petrel三维地质建模
C B 2 5 D -4 C B 2 5 1 B -4
C B 2 2 A -2 CB11E-6 CB11E-5
CB22 C B 22 C -1
C B 1 1 E -4
C B 2 2 C -6
CB11G-4 CB11E-1 C B 1 1 D -6
CB22C-3 CB253
CB11E-3 CB11D-5
C B 2 5 C - 5 C B 2 5 C - 4C B 2 5 C - 3
C B 22D -4 C B 2 2 B -3
C B 2 2 D -2 C B 2 2 B -6 C B 2 2 B -1
C B 2 5 C C- 6B 2 5 C - 1 C B 2 5 C - 2
C B 1 1 F -4 C B 11 F -6
地震解释明化镇 底解释层面
三维空间精细调整技术
(2) 断距精细调整
上升盘 定型点
下降盘 定型点
三维空间精细调整技术
（3）测井解释断点归位
CB251B-5测井 对比断点,缺失
Ng43-52层
通过地震＋井对比,对断点进行调整,进而理顺了断层,分层也变得更加合理.
三维空间精细调整技术
（3）测井解释断点归位
419
384
Ng5
457
367
断层自动解释技术
砂组
相同 不同 井组 井组
Ng1+2 312
456
Ng3
388
403
Ng4
419
384
Ng5
457
367
三维空间精细调整技术
砂组
相同 不同 井组 井组
Ng1+2 312
456
Ng3
蚂蚁体追踪原理
蚂蚁体追踪原理嘿，朋友们！今天咱来聊聊蚂蚁体追踪原理。
你看那小蚂蚁，在地上忙忙碌碌地爬着。
它们可神奇啦！蚂蚁们怎么就能找到回家的路，还能准确地找到食物呢？这其实就跟蚂蚁体追踪原理有关系。
蚂蚁在行进的过程中，会留下一些特别的“记号”，就好像它们在路上撒了一把隐形的“面包屑”。
这些记号呀，只有它们自己能懂。
这多像我们人类在陌生的地方做标记，免得走丢了呀！想象一下，一只蚂蚁出去找吃的，它东拐西拐，走了好长一段路。
要是没有这些“记号”，它回来的时候不就晕头转向啦？但有了这神奇的追踪原理，它就能轻轻松松顺着自己留下的痕迹找回来。
这就好像我们去一个很大的商场，要是没有那些指示牌，我们不也得在里面团团转嘛！蚂蚁体追踪原理其实就是它们的“指示牌”。
而且呀，蚂蚁们可不是单独行动哦。
它们是一个团队，大家一起努力。
一只蚂蚁发现了食物，它就会通过某种方式告诉其他蚂蚁，然后大家就一起沿着那“记号”组成的路，把食物搬回家。
这多团结呀！咱人类有时候也得学学蚂蚁这一招。
在生活中，我们也可以给自己留下一些“记号”，比如记录下重要的事情，这样就不容易忘记啦。
还有啊，蚂蚁体追踪原理也告诉我们一个道理，那就是要善于利用身边的资源和信息。
蚂蚁利用自己留下的“记号”，我们也可以利用我们所拥有的知识和技能呀。
你说，这小小的蚂蚁，是不是给我们带来了很大的启发呢？它们虽然那么小，但是它们的智慧可不容小觑呢！所以呀，别小看了这些小生灵。
它们的身上有着很多值得我们去学习和探索的地方。
下次再看到蚂蚁在地上忙碌地爬着，可别只是一笑而过啦，要多想想它们背后的蚂蚁体追踪原理哦！这就是大自然的神奇之处，总是能在不经意间给我们带来惊喜和启示。
我们要保持一颗好奇的心，去发现和探索这些奇妙的事物。
这样，我们的生活才会更加丰富多彩呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[Petrel使用技巧] Petrel蚂蚁体的问题
拿一个实际数据体说说各个参数的影响力。
原始数据的分析：
一般作构造解释的地震数据并不特别需要做保幅处理，所以有些适度的AGC是比较好的
作AGC前后的剖面对比如下：
Petrel工作流程中推荐做“Structural smoothing”，注意这个属性的参数范围：效果对比：
不同的平滑参数的对比效果：
原始数据、AGC数据、Structural smoothing数据的方差体结果的对比：同数据源，不同的蚂蚁步长“Ant step size”对比效果：
时间切片的效果对比，顺序跟上图不一致：雕刻一下：
提取Fault paches的参数当然同样意义非常模糊，但是也同样重要，其实原问题问的就是这个部分了：
对于面积、倾角等作过滤非常重要：
合并Patches：
适度平滑：
转解释数据：
其实有些Patches被错误合并到一起也是导致解释成果转化错误的一个原因。
蚂蚁体不好做出效果的原因，我们把事情说穿就好——
工作流程过长，参数过多互相牵制。
原始数据体——强化后处理——方差体-——蚂蚁体——断层提取——Patches编辑——生成解释数据。
这个长流程中任何一个环节其实都可能增加或者强化出我们不希望出现的东西。
而且蚂蚁体的目标就是强化方差体，尤其要解决方差体因为搜索时窗在大断层带来的阶梯效果和有些小断层可以被重新识别出来。
这两个主要目标本身就是矛盾的，你希望模糊大断层上的时窗效果势必需要比较大的蚂蚁步来过滤（Filter）细节，而要保留甚至强化小断层效果则肯定要保证蚂蚁的敏感度，更适合较小的蚂蚁步。
这样的思考矛盾也融合在长流程之中了。
说一个不恰当的比喻，从婚姻为目的来看过长时间的恋爱。
太短的恋爱就结婚固然是比较冒险的行为，但是那种爱情长跑也非常容易变成爱情杀手，因为增加了中间过程的变数概率。
而蚂蚁体和断层提取两个步骤的思考过程中那些参数，就好比你对女友有若干互相矛盾的要求，女友上得厅堂可能就下不了厨房。
所以，最关键的问题永远是：你一定要知道自己到底想要什么。
从某种角度来看，我们却反而可以说蚂蚁体-断层提取流程很好，因为它充分保留了过程的矛盾性和开放性。
我们经常更担心状态不是很多变数或者很多参数，我们担心的是给一个或者几个输入然后就等着一直看到一个我们并不想要的结果。
当然更悲惨的也许是我们期望的跟那个结果完全不搭！
蚂蚁体这种设计跟很多地震属性分析模块是有相近的，如果有朋友玩过地震多属性分析或者多属性叠代反演一类的工作就明白我的意思，过程还是越透明越容易做出自己需要的结果来，——越“傻瓜”的相机越没有办法保证效果。
就好像前面提到的蚂蚁步比较敏感一样，提取断层的两个门槛值，Extraction sampling threshold 和Extraction background threshold，也很敏感：
这种调参的原则是“先多再减，先大再小”。
所谓先多再减，就是选定比目标所需的程度略高一些的控制参数，然后再衡量其它影响力略差的参数来减少之。
所谓先大再小，就是要优先调整好影响最大最敏感的参数级别，然后渐次调整其它参数去逼近效果。
Fault Patches for Seismic [Filt] [AntTrack] [Realized] 3
Extraction sampling distance: 9
Extraction sampling threshold: 5
Extraction background threshold: 7
Deviation from a plane: 7
Connectivity constraint: 1
Minimum patch size: 500
Patch down sampling: 10
最前面的9=90%，5=50%
前两个经过很大尺度过滤，最后一个没有过滤。
但是其实前两个对应的大断层的走向等细节仍然有可取之处的。
所以也不能仅仅看一个结果就确定好或者坏，还是要多个数据对比分析更加重要。
AGC只能做本道的能量均衡，而构造平滑可以实现临近道之间的能量均衡，会剔除一些（或者说模糊掉一些）微小的信号毛刺，做大断层识别的时候是必要的
郝老师，做断裂带和裂缝发育分布等有时候需要用到曲率体,能简单讲讲曲率体一
般怎么提取？步骤复杂程度和准 ...
裂缝的发育程度当然可以利用曲率进行一定程度的预测，在相同的弹性性质情况下，高曲率部分因为形变更剧烈所以相较低曲率部分更容易产生破碎。
但是裂缝的发育程度（裂缝密度/强度）的分析是一个比较复杂或者多信息糅合的过程，目前来说比较难从一个单一因素来给出定量解——如果能够给定，我们就在裂缝预测方向有了比较长足的进步了，——所以目前来说一般只是认为这些因素考虑的越全面对裂缝发育程度的判断越有利，很多情况只能是利用现在有的信息进行一定程度的类推。
有朋友问及蚂蚁体沿层切片的提取。
其实所有属性的沿层切片都可以按照此步骤提取，步骤如下（现在流行的版本操作没有差别）：
选择确定性算法，然后放入Fault patches即可。
