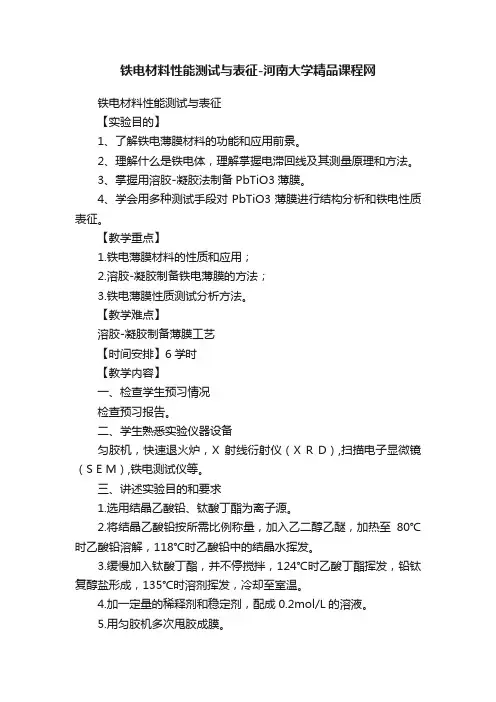

铁电材料性能测试与表征
【实验目的】
1、了解铁电薄膜材料的功能和应用前景。
2、理解什么是铁电体,理解掌握电滞回线及其测量原理和方法。
3、掌握用溶胶-凝胶法制备PbTiO3薄膜。
4、学会用多种测试手段对PbTiO3薄膜进行结构分析和铁电性质表征。
【教学重点】
1.铁电薄膜材料的性质和应用;
2.溶胶-凝胶制备铁电薄膜的方法;
3.铁电薄膜性质测试分析方法。
【教学难点】
溶胶-凝胶制备薄膜工艺
【时间安排】6学时
【教学内容】
一、检查学生预习情况
检查预习报告。
二、学生熟悉实验仪器设备
匀胶机,快速退火炉,X射线衍射仪(X R D),扫描电子显微镜(S E M),铁电测试仪等。
三、讲述实验目的和要求
1.选用结晶乙酸铅、钛酸丁酯为离子源。
2.将结晶乙酸铅按所需比例称量,加入乙二醇乙醚,加热至80℃时乙酸铅溶解,118℃时乙酸铅中的结晶水挥发。
3.缓慢加入钛酸丁酯,并不停搅拌,124℃时乙酸丁酯挥发,铅钛复醇盐形成,135℃时溶剂挥发,冷却至室温。
4.加一定量的稀释剂和稳定剂,配成0.2mol/L的溶液。
5.用匀胶机多次甩胶成膜。
6.快速退火炉,450℃~700℃下热处理制成PbTiO3薄膜。
7.分别用X射线衍射仪(XRD)、扫描电子显微镜(SEM)、对PbTiO3薄膜进行结构和形貌分析和观察。
8.用铁电测试仪对其铁电性进行分析。
四、实验原理
铁电体的极化随外电场的变化而变化,但电场较强时,极化与电场之间呈非线性关系。在电场
作用下新畴成核生长,畴壁移动,导致极化转向。在电场很弱时,极化线性地依赖于电场,见图(10.1
-1) ,此时可逆的畴壁移动成为不可逆的,极化随电场的增加变得比线性段快。当电场达到相应于
B 点值时,晶体成为单畴,极化趋于饱和。电场进一步增强时,由于感应极化的增加,总极化仍然
有所增大(BC 段)。如果趋于饱和后电场减小,极化将循CBD 段曲线减小,以致当电场为零时,晶
体仍保留在宏观极化状态,线段OD 表示的极化称为剩余极化r P 。将线段CB 外推到与极化轴相交
于E ,则线段OE 为饱和自发极化s P 。如果电场反向,极化将随之降低并改变方向,直到电场等
于某一值时,极化又将趋于饱和。这一过程如曲线DFG 所示,OF 所代表的电场是使极化等于零的
电场,称为矫顽场c E 。电场在正负饱和度之间循环一周时,极化与电场的关系如曲线CBDFGHC 所示此曲线称为电滞回线。
图10.1-1 铁电体的电滞回线
图10.1-2 Sawyer-Tower 电路原理图
电滞回线可以用图10.1-2的装置显示出来(这就是著名的Sawyer-Tower 电路),以铁电晶体
作介质的电容x C 上的电压V 是加在示波器的水平电极板上,与x C 串联一个恒定电容y C (即普通
电容),y C 上的电压V y 加在示波器的垂直电极板上,很容易证明y V 与铁电体的极化强度P 成正比,
因而示波器显示的图象,纵坐标反映P 的变化,而横坐标x V 与加在铁电体上外电场强成正比,因
而就可直接观测到E P −的电滞回线。下面证明y V 和P 的正比关系,因
y
x x
y x y C C j C j V ==ωω11
(10.1-1) 式中ω为图中电源V 的角频率
d S
C x 0εε=
(10.1-2) ε为铁电体的介电常数,0ε为真空的介电常数,
s 为平板电容x C 的面积,d 为平行平板间距离,代入(10.1-1)式得:
E C S d V C S C C V y x y x Y
x y 00εεεε=== (10.1-3) 根据电磁学 E E E P χεεεεε000)1(=≈−=
(10.1-4)
对于铁电体>>ε1,故有(10.1-4)近似等式,代入(10.1-3)式得:
P C S V y
y = (10.1-5)
因S 与y C 都是常数,故y V 与P 成正比。
(2) 居里点c T
当温度高于某一临界温度c T 时,晶体的铁电性消失。这一温度称为铁电体的居里点。由于铁电
性的消失或出现总是伴随着晶格结构的转变,所以是个相变过程。已发现铁电体存在两种相变:一
级相变伴随着潜热的产生,二级相变呈现比热的突变,而无潜热发生,又铁电相中自发极化总是和
电致形变联系在一起,所以铁电相的晶格结构的对称性要比非铁电相为低。如果晶体具有两个或多
个铁电相时,最高的一个相变温度称为居里点,其它则称为转变温度。
五、测试方法
铁电薄膜材料的测量仪主要包括可编程信号源、微电流放大器、积分器、放大倍数可编程放
大器、模/数转换器、数/模转换器、微机接口部分、微机和应用软件等部分组成.系统框图见图 10.1-3,硬件系统由一台计算机、一片带A/D 、D/A 及开关量控制输出功能的计算机接口卡和信号调理电路部分组成。
图10.1-3 铁电性能测量仪结构框图
(2) 测量电路
目前,测量电滞回线的方法较多。其中测试方法简单、应用最广泛的是Sawyer-Tower 电路,
如图10.1-4所示,其中虚框部分为铁电薄膜样品的等效电路,Xi C 为线性感应等效电容,X R 为铁
电薄膜样品的漏电导及损耗等效电阻,XS C 为与自发极化反转对应的非线性等效电容。
图10.1-4 Sawyer-Tower 电路(虚框中为铁电薄膜样品等效电路)
在理想情况下,若只考虑XS C 的作用(认为Xi C 与X R 开路),很容易证明y U 与铁电薄膜样品
的极化强度P 成正比。但一般情况下,铁电薄膜样品同时具有漏电导和线性感应电容,如果要获得
