AIC3104音频采集芯片使用总结
潜水爱好者的水下数字式对讲机
潜水爱好者的水下数字式对讲机作者：乔月依来源：《中国科技教育》2019年第03期设计背景2017年暑假，我同父母去海南旅游，在旅游期间我体验过一次水下潜水活动。
这次潜水活动使我的脑子里突然浮现一个问题，为什么我在水下跟教练交流只能用手语呢，如果潜水者与教练的距离太远而导致教练看不清楚手语，是否会导致潜在危险的发生呢？海底环境错综复杂，有没有更安全有效的交流方法保證潜水员的安全？带着这些问题，我查阅了一些资料，并萌生出设计水下语音呼叫设备的想法。
水下通信原理无线电波在海水中传播时会发生严重的衰减，传输距离十分有限，而声波在水中的传播性能就好得多，频率范围在1Hz至50kHz之间的声波在水中的衰减较少，可以实现较远距离的传输。
而且使用声波作为水声通信的载体，设备简单，只需使用水声换能器将电、声信号进行转换即可实现信息传播。
与目前的其他研究成果不同的是，我们的设计采用了数字式单边带水下通信方案，通话的距离更远、音质更清晰。
水下对讲机的工作过程是：由麦克录音，再通过导线传进处理机。
处理机完成通信信号的调制，然后通过换能器转化成声音传输出去。
另外一个换能器接收到水里的声信号，在处理机里转换成话音送到耳机里，就能听到对方的通话。
总体设计方案作品用声波作为信息载体，由麦克、耳机、换能器和处理机组成。
将语音输入和输出设备（麦克和耳机）、放大电路、语音压缩模块、数字处理模块、换能器及电池等部件组装成一种可被潜水者佩戴的小型水下对讲机，通过对该装置内部芯片编写程序使之能够实现数字单边带通信功能。
处理后的信号经过发射器转化成水下的声波信号发到水中传播。
通过水听器（一种接收水下声信号的装置）接收水中的声信号，然后传输到水声通信机解调模块、语音信号解码模块，最终能够通过耳机放出声音信号。

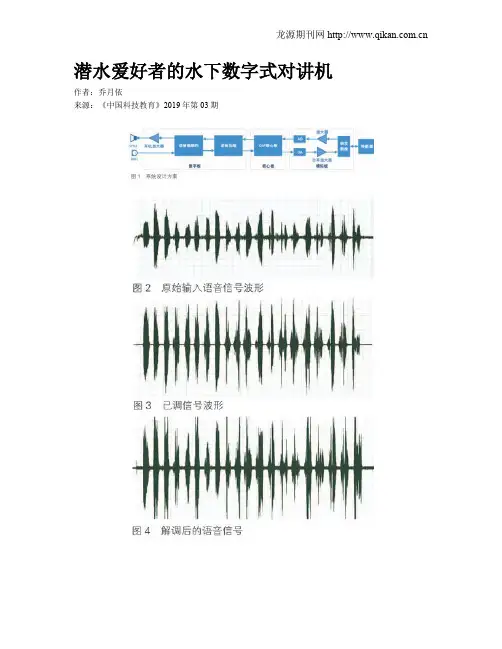

系统设计方案如图1所示。
信号的处理过程是使用者通过麦克讲话，语音采集电路对语音信号进行采集，并对语音编码，将模拟量转换为数字量。
转换后的数字量传递给数字信号处理器，在处理器内进行调制，调制后的信号经DA转换为模拟信号，经功放放大后，由换能器发送给水声信号;接收端采集到水声信道传输的信号后，先经前放电路，对信号调理，AD把调理后的信号采集编码，由数字信号处理器解调，得到语音信号，经语音采集电路，由扬声器播放。
语音信号处理概述
音频采样人说话的频率：100Hz，8KHz人耳能听到的频率范围：20Hz，20KHz一般音乐的频率范围：40Hz，15KHz音乐CD的采样标准：44.1KHz原始模拟信号通过一个模拟抗混叠滤波器，就可以消除语音信号中不感兴趣的高频分量。
语音编码语音编码分类：波形编码、参数编码；/ 高速编码、中速编码、低速编码；波形编解码器直接对波形信号进行采样和量化，再编码。
例如PCM、DPCM、ADPCM波形编码不适合于低俗话音编码，一般用于中高速编码。
音源编解码器混合编解码器语音识别数字回声回声消除主要是基于预测滤波器实现。
AIC23B系统的语音采集通过音频编解码芯片TLV320AIC23B（28个引脚，内置A/D、D/A和数字滤波器）实现。
AIC23B主要完成AD/DA转换，提供两类接口：一类是模拟接口，模拟接口是与MIC/LINEIN/Speaker模拟器件的接口；另一类是数字接口，数字接口是与DSP的多通道缓冲串口0的接口。
AIC23B是可编程的芯片，使用DSP的多通道缓冲串口1配置AIC23B，使AIC23B 工作在不同的参数状态。
DSP通过控制接口对设备寄存器进行编程。
控制模式：控制接口具有两种工作模式：3线的SPI模式和2线的I2C格式。
MODE引脚接地时为I2C 格式，拉高至VCC时为SPI模式。
SPI模式：I2C格式：AIC23B有11个控制寄存器，用于设置其工作方式。
模拟音频接口：AIC23B具有如下模拟接口：声道输入、送话器输入、声道输出、耳机输出。
数字音频接口：4种音频接口方式right-justified、left-justified、I2C、DSP，一般采用I2C和DSP模式，而这两种帧宽度不同，前者必须为16bit，后者可以为一个比特长。
两种方式均可以方便地与TMS320DM642的McASP串口相连接。
音频编解码模块电路设计采用TI公司的数字音频编解码芯片AIC23B完成音频信号的输入与输出。
信号链解决方案
利用 TI信号链解决方案加速手持终端手机设计手持终端 – 信号链结构图SN65LVDS30x -可编程 27 位显示屏串行接口发送器SN65LVDS301 串行器器件能够将 27 个并行数据输入转换成 1、2 或 3 个超低电压差分信号 (SubLVDS) 串行输出。
该器件可从并行 CMOS 输入接口加载具有 24 个像素位和 3 个控制位的移位寄存器。
除了 27 个数据位之外，该器件还将一个奇偶校验位与两个保留位添加到一个 30 位数据字中。
每个字均通过像素时钟 (PCLK) 锁入器件中。
奇偶校验位（奇数奇偶校验）使接收机能够检测单个位误码。
串行移位寄存器加载速度是像素时钟数据速率的 30、15 或 10 倍，具体取决于所用串行链路的数量。
像素时钟副本将在单个差动输出上输出。
特性FlatLink™3G 串行接口技术；与 SN65LVDS302 等 FlatLink3G 接收机兼容；输入支持 24 位 RGB 视频模式接口；24 位 RGB 数据、3 个控制位、1 个奇偶校验位及 2 个保留位均通过 1、2 或 3 个差动线路进行传输；SubLVDS 差动电压电平；有效数据吞吐量高达 1755 Mbps；三种节电工作模式；有源模式 QVGA 17.4 mW（典型值）；有源模式 VGA 28.8 mW（典型值）；断电模式0.5 µA（典型值）；待机模式0.5 µA（典型值）；总线交换可提高 PCB 布局灵活性；1.8 V 电源电压；ESD 额定值 >：2 kV (HBM)；典型应用：主机控制器至显示模块接口；像素时钟范围为 4 MHz-65 MHz；所有 CMOS 输入均具有自动防护功能；封装技术：80 引脚 5 × 5 毫米 µBGA®；EMI 非常低，可满足 SAE J1752/3 'M' 规范。
FlatLink 是德州仪器的商标。
音频codec调试心得
音频codec调试心得本文介绍了一个CODEC芯片TLV320AIC3204音频CODEC的调试经验，记录一下芯片的调试过程中的一些心得。
1、硬件电路一个驱动的调试离不开硬件的电路的结构的与原理，调试驱动前要首先详细的了解驱动电路的原理，原理图如下：codec芯片的型号是TLV320AIC3204,这是TI公司的一款音频处理芯片，可以连接3路模拟mic输出，2路音频输出可以驱动耳机和扬声器。
与MCU的数字接口是I2S接口，可以采集语音和播放语音，芯片的配置接口支持I2C和SPI接口，本电路采用的I2C接口。
MIC经过一级放大器后把语音信号放大器TS472后输入到TLV320AI3204的第一路音频输入IN1接口。
电路如下图所示：MCU使用的NXP的IMXRT1021芯片，使用的是SAI2接口与CODEC芯片相连，根据TLV320AI3204的数据手册，配置I2S接口的MCLK为6.144M，采样率为48Kbps，双声道，16位语音数据，bit clk=48kpbs*2*16。
2、驱动程序驱动程序参考了TI官网提供的linux下的驱动程序代码，这个codec芯片的功能还是挺多的，支持多路语音输入，支持输入信号放大等众多功能，经过不断的调试成功的实现了从MCU输出一段音乐从codec芯片中播放出来，可以清楚听到播放的语音。
为了测试mic部分的电路的功能，采用一个一边录音，边播放的方式来测试电路，这个测试程序在nxp评估板上已经可以正常运行。
实现在这个电路上，codec输出的噪声，只有在Mic处输入的音乐很大时，codec才能播放出声音，同时还是具有很大的噪声。
3、问题的分析首先的怀疑程序有问题，可能是采集播放时，对音频数据的处理速度不连续造成的，通信修改程序，在采集的时间同步播放音乐，经过测试播放音乐正常，那说明播放部分没有问题。
可能出在采集上面，那是codec芯片的配置问题呢还是硬件的问题呢？codec芯片的这个配置参数是在另外一个产品上面使用，据说配置是可以实现录音的功能。
网友用的芯片总结
网友用的芯片总结（整理版）网友在各自领域中所用到的芯片总结1.音频pcm编码DA转换芯片cirrus logic的cs4344，cs43344334是老封装，据说已经停产，4344封装比较小，非常好用。
还有菲利谱的。
8211等。
2.音频放大芯片4558，833，此二芯片都是双运放。
为什么不用324等运放个人觉得应该是对音频的频率响应比较好。
3.244和245，由于244是单向a=b的所以只是单向驱动。
而245是用于数据总线等双向驱动选择。
同时245的封装走线非常适合数据总线，它按照顺序d7-d0。
4.373和374，地址锁存器，一个电平触发，一个沿触发。
373用在单片机p0地址锁存，当然是扩展外部ram的时候用到62256。
374有时候也用在锁数码管内容显示。
5.max232和max202，有些为了节约成本就用max202，主要是驱动能力的限制。
6.网络接口变压器。
需要注意差分信号的等长和尽量短的规则。
7.amd29系列的flash，有bottom型和top型，主要区别是loader区域设置在哪里？bottom型的在开始地址空间，top型号的在末尾地址空间，我感觉有点反，但实际就是这么命名的。
8.164，它是一个串并转换芯片，可以把串行信号变为并行信号，控制数码管显示可以用到。
9.sdram，ddrram，在设计时候通常会在数据地址总线上加22，33的电阻，据说是为了阻抗匹配，对于这点我理论基础学到过，但实际上没什么深刻理解。
10.网卡控制芯片ax88796，rtl8019as，dm9000ae当然这些都是用在isa总线上的。
11．24位AD：CS5532，LPC2413效果还可以12．仪表运放：ITL114，不过据说功耗有点大13、音频功放：一般用LM36814、音量控制IC. PT2257/9.15．PCM双向解/编码 ADC/DAC CW669116．2.4G双工通讯 RF IC CC250017．cat809，max809，这些是电源监控芯片，当低于某一电压以后比如3.07v等出现一个100ms的低电平，实现复位功能。
