智能制造中的非接触式光学测量技术研究
非接触光学生物测量报告
![非接触光学生物测量报告](https://img.taocdn.com/s3/m/5b9d8d72590216fc700abb68a98271fe910eaf34.png)
非接触光学生物测量报告摘要非接触光学生物测量是一种非侵入式、高精度的生物测量技术。
本报告将介绍非接触光学生物测量的原理和应用。
首先,我们将介绍非接触光学测量的基本原理。
然后,我们将讨论它在不同领域中的应用,如医学、生物学和体育科学。
最后,我们将讨论这种技术的优势和未来发展趋势。
1. 引言非接触光学生物测量是一种通过利用光学设备测量生物体的特征和参数的技术。
与传统的接触式测量方法相比,非接触光学生物测量具有许多优势,例如不会破坏生物组织,测量过程舒适无痛等。
2. 基本原理非接触光学生物测量主要基于光的散射和反射原理。
当光束照射在生物组织上时,组织的形状、密度和光学特性将影响光的传播和反射。
通过测量光线的传播和反射特性,我们可以获得有关生物组织的信息。
3. 应用领域3.1 医学非接触光学生物测量在医学领域中得到广泛应用。
它可用于皮肤病的诊断、皮肤色素变化的测量,以及体温的监测。
此外,该技术还可以用于眼底图像的分析,以提供早期糖尿病和其他眼部疾病的诊断。
3.2 生物学非接触光学生物测量在生物学领域中也有重要应用。
通过测量光线在生物体表面的反射和散射特性,我们可以研究生物体的形态和运动,以及细胞组织的结构和组成。
这项技术对于研究细胞活动、生物体的生理状态以及生物体与环境的互动具有重要意义。
3.3 体育科学非接触光学生物测量在体育科学领域中也有广泛应用。
通过测量运动员的运动轨迹、肌肉活动和心率变化,我们可以评估运动员的运动效率和身体状态。
这对于调整训练计划、预防运动伤害和提高运动员的竞技水平具有重要意义。
4. 优势和未来发展非接触光学生物测量具有许多优势。
首先,它是一种非侵入式的测量方法,不会对生物体造成伤害。
其次,非接触测量相对简单易行,不需要昂贵的设备和复杂的操作。
此外,非接触光学测量可以实时监测和记录数据,方便数据分析和后续处理。
在未来,非接触光学生物测量技术仍有很大的发展空间。
随着新材料和传感器技术的发展,我们可以期待更高的测量精度和更广泛的应用领域。
光学非接触检测技术的最新研究成果
![光学非接触检测技术的最新研究成果](https://img.taocdn.com/s3/m/db967d63bdd126fff705cc1755270722192e590b.png)
光学非接触检测技术的最新研究成果随着科技的发展,光学非接触检测技术被广泛应用于物体几何尺寸、形状、表面质量等参数的测量和检测中,例如工业制造、医疗科学、航空航天等领域。
近年来,随着研究者不断进行探索和开拓,光学非接触检测技术取得了许多研究成果,并愈加重视。
本文将依据光学非接触检测技术的不同应用领域,分为三个部分进行讨论,以介绍光学非接触检测技术的最新研究成果。
一、工业制造1. 表面特征检测技术表面特征检测技术(Surface Feature Detection Technology,SFT)是光学非接触检测技术在工业制造领域的一项重要应用。
SFT技术能够通过对物体表面反射光的分析,获得表面特征信息,例如物体的粗糙度、平整度、腐蚀度等,广泛应用于汽车、航空等制造业领域。
近年来,研究者提出了一种新型SFT技术——棱镜投影SFT (Prism Projection SFT,PP-SFT)。
PP-SFT技术通过将光线投射至试样表面,再经过棱镜投影到CCD图像传感器上进行图像采集,能够同时捕获到高精度的三维表面形貌信息和二维表面颜色信息。
然而PP-SFT技术由于需要使用高精度的投影系统和昂贵的棱镜,限制了其工业应用范围。
因此研究者提出可调度的检测点PP-SFT技术,并通过运用自适应的投影系统,以及分析和优化算法等手段来提高筛选出重要检测点的检测速率。
2. 刀具磨损检测技术刀具磨损是工业制造过程中非常普遍的问题。
刀具磨损过多会导致生产成本增加、质量下降,甚至引发生产安全事故。
为此,刀具磨损检测技术得到了广泛关注。
光学非接触检测技术可通过电视扫描显微镜(Television Scanning Microscope,TSM)和高速相机等设备对刀具表面进行3D扫描和图像采集。
然后通过计算机图像处理技术,提取刀具表面的纹理和颜色等信息,来判断刀具磨损情况。
与传统的计算机断层摄影(Computer Tomography,CT)相比,光学非接触检测技术不需使用放射性物质,且精度更高。
机械工程中的光学测量与检测技术研究
![机械工程中的光学测量与检测技术研究](https://img.taocdn.com/s3/m/29b146b7f605cc1755270722192e453610665bf9.png)
机械工程中的光学测量与检测技术研究导言随着科技的进步和工业的发展,机械工程领域对环境和材料的测量和检测要求越来越高。
在这个领域中,光学测量与检测技术得到了广泛的应用和研究。
光学测量与检测技术以其高精度、非接触、无损伤的特点,成为许多机械工程领域中不可或缺的工具。
本文旨在探讨光学测量与检测技术在机械工程中的应用、研究和前景。
一、光学测量与检测技术的原理与分类1.1 原理光学测量与检测技术是使用光学方法来实现对目标的测量与检测。
其原理包括了光的传播、反射、折射、散射等基本光学现象。
通过对光在目标表面或介质中的变化进行检测和分析,可以得到目标的形状、尺寸、表面特征等信息。
1.2 分类光学测量与检测技术可以根据测量原理的不同进行分类。
常见的分类包括:1.2.1 非接触式测量技术:利用光线的传播特性,通过光的反射、散射等方式进行测量。
这种技术不需要与目标直接接触,避免了对目标的损伤,如光干涉测量、激光测距等。
1.2.2 接触式测量技术:通过与目标直接接触,利用光学方法测量目标的形状、表面粗糙度等特征。
这种技术对目标要求较高,但能够获得高精度的测量结果,如触摸式测量、光纤传感等。
1.2.3 激光测量技术:利用激光的特性进行测量和检测,具有较高的分辨率和测量精度。
激光干涉测量、激光散斑测量、激光共聚焦测量等属于这一类技术。
1.2.4 彩色测量技术:针对颜色的测量和分析,用于目标色彩的检测和识别。
如颜色传感器、颜色相机等。
二、机械工程中的光学测量与检测技术应用2.1 制造业中的应用2.1.1 光学测量与检测技术在零部件加工中的应用在制造业中,对零部件尺寸、形状的测量与检测要求较高。
光学测量与检测技术能够实现对零部件的快速、准确的检测。
例如,利用光学方法对工件的表面偏差进行检测,能够帮助制造商提高产品质量,并降低不合格品的产生率。
2.1.2 光学测量与检测技术在装配过程中的应用装配过程中,光学测量与检测技术可用于检测零部件的位置、对位精度等。
非接触式光学测量技术的研究和应用
![非接触式光学测量技术的研究和应用](https://img.taocdn.com/s3/m/f4bc26a64bfe04a1b0717fd5360cba1aa9118c6a.png)
非接触式光学测量技术的研究和应用光学测量技术是一种重要的测量手段,广泛应用于各个领域。
随着科技的发展,传统测量方式已经不能满足实际应用的需求,因此非接触式光学测量技术应运而生。
本文将介绍非接触式光学测量技术的研究和应用,主要包括三个部分:基本原理,稳定性和精度,以及应用领域。
一、基本原理非接触式光学测量技术是指在不接触被测物体的情况下,利用光学原理进行测量的方法。
常用的非接触式光学测量手段有:光学投影仪、白光干涉仪、激光干涉仪、激光测距仪、激光扫描仪等。
以白光干涉仪为例,其基本原理是利用分光的原理将合成光分成两束相干的光,照射到被测物体表面,在两束光的干涉区域形成干涉条纹。
通过对干涉条纹进行分析,可以了解被测物体表面的形态、形貌、形变等信息。
二、稳定性和精度稳定性和精度是评价非接触式光学测量技术的重要指标。
在实际应用中,测量数据的准确性和可靠性是至关重要的。
因此,非接触式光学测量技术必须具备高度的稳定性和精度。
稳定性是指测量系统在长时间内维持相同的测量条件下所表现出的稳定性能。
比如温度、湿度、光源灯泡寿命等因素都会对系统的稳定性产生影响。
对于精度而言,其取决于测量系统的分辨率和测量范围。
分辨率是指系统的最小检测单位,而测量范围则是指系统可以测量的最大尺寸范围。
三、应用领域非接触式光学测量技术在各行各业都有着广泛的应用。
它可以用于测量物体的各种形态和细节,具有测量范围广、精度高、测量速度快等优点。
下面我们将对几个常见的应用领域进行介绍。
1. 三维扫描测量三维扫描测量是非接触式光学测量技术的一种主要应用。
它可以对被测物体进行全局或局部的数字化建模,为后续设计、制造和加工提供数据支撑。
目前,三维扫描测量技术已经在航空、汽车、医疗等领域得到广泛应用。
2. 表面形貌测量表面形貌测量是非接触式光学测量技术的另一个重要应用领域。
采用非接触式光学测量技术可以实现对微小几何形状和表面质量的测量,如表面粗糙度、平面度、圆度、直线度等参数。

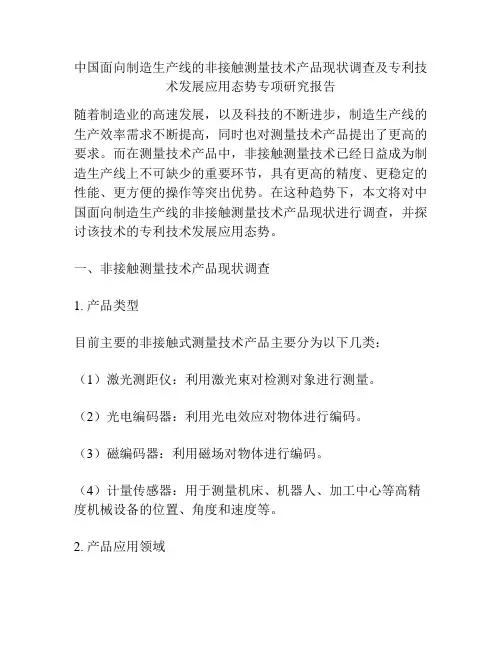

中国面向制造生产线的非接触测量技术产品现状调查及专利技术发展应用态势专项研究报告
![中国面向制造生产线的非接触测量技术产品现状调查及专利技术发展应用态势专项研究报告](https://img.taocdn.com/s3/m/88b2bf17a4e9856a561252d380eb6294dd8822ef.png)
中国面向制造生产线的非接触测量技术产品现状调查及专利技术发展应用态势专项研究报告随着制造业的高速发展,以及科技的不断进步,制造生产线的生产效率需求不断提高,同时也对测量技术产品提出了更高的要求。
而在测量技术产品中,非接触测量技术已经日益成为制造生产线上不可缺少的重要环节,具有更高的精度、更稳定的性能、更方便的操作等突出优势。
在这种趋势下,本文将对中国面向制造生产线的非接触测量技术产品现状进行调查,并探讨该技术的专利技术发展应用态势。
一、非接触测量技术产品现状调查1. 产品类型目前主要的非接触式测量技术产品主要分为以下几类:(1)激光测距仪:利用激光束对检测对象进行测量。
(2)光电编码器:利用光电效应对物体进行编码。
(3)磁编码器:利用磁场对物体进行编码。
(4)计量传感器:用于测量机床、机器人、加工中心等高精度机械设备的位置、角度和速度等。
2. 产品应用领域非接触式测量技术产品广泛应用于汽车、航空、机械制造等方面。
具体包括以下应用领域:(1)精密机床:高精度机床的定位和控制。
(2)机器人:“眼睛”和“耳朵”功能的实现。
(3)汽车工业:制动系统的测量、温度检测等。
(4)航空及航天工业:飞行器导航、姿态控制等。
二、专利技术发展应用态势1. 专利技术发展随着非接触测量技术的广泛应用,相关产品的专利技术也不断发展。
根据统计数据,2010年至今,中国相关专利已经超过1.5万件。
其中,大多数专利处于实用新型和发明专利的状态。
在这些专利中,光学、激光和物理测量方法是常见的技术。
2. 应用态势随着技术的不断进步和市场的不断扩大,非接触测量技术的应用态势也愈加广阔。
未来,主要趋势将围绕以下几个方面:(1)高精度应用:在高精度应用领域,非接触测量技术将大有作为。
例如在光学测量中,通过采用高端光学技术和算法,可以实现高精度的形貌测量。
(2)自动化领域:随着机器人在制造领域的应用不断扩大,非接触测量技术也将成为机器人的“眼睛和耳朵”,为自动化生产提供更完善的技术支持。
智能制造中的测控技术创新研究
![智能制造中的测控技术创新研究](https://img.taocdn.com/s3/m/1208ffd485868762caaedd3383c4bb4cf7ecb79f.png)
智能制造中的测控技术创新研究在当今高度数字化和智能化的工业时代,智能制造已成为推动制造业转型升级、提升竞争力的关键力量。
而测控技术作为智能制造的核心支撑之一,其创新发展对于实现高效、精准、可靠的生产过程至关重要。
测控技术,简单来说,就是测量与控制技术的融合。
它涵盖了从感知物理世界的各种参数,到对这些参数进行分析处理,再到基于分析结果实施精确控制的全过程。
在智能制造的大背景下,测控技术面临着一系列新的挑战和需求。
首先,随着制造业产品的日益复杂和多样化,对测量的精度和速度提出了更高的要求。
传统的测量方法在面对微小尺寸、复杂形状以及高速动态的对象时,往往显得力不从心。
例如,在半导体芯片制造中,线宽已经达到纳米级别,这就需要极其精密的测量手段来确保产品质量。
同时,为了满足大规模生产的节拍,测量速度也必须大幅提升,以实现实时在线检测。
其次,智能制造强调的是整个生产流程的智能化和自适应性。
这就要求测控系统不仅能够提供准确的测量数据,还要具备强大的数据分析和处理能力,能够从海量的数据中提取有价值的信息,并快速做出决策。
例如,通过对生产设备运行状态的实时监测和数据分析,可以提前预测设备故障,实现预防性维护,从而减少停机时间,提高生产效率。
再者,多学科交叉融合的趋势也给测控技术带来了新的机遇和挑战。
例如,将光学、电学、力学等多种测量原理相结合,开发出新型的复合式传感器,可以同时测量多个物理量,为智能制造提供更全面、更丰富的信息。
同时,测控技术与人工智能、大数据、物联网等新兴技术的深度融合,也为其创新发展注入了强大的动力。
为了应对这些挑战,测控技术在多个方面进行了创新。
在传感器技术方面,新型传感器不断涌现。
例如,基于微机电系统(MEMS)技术的传感器,具有体积小、重量轻、成本低、集成度高等优点,在汽车电子、消费电子、医疗设备等领域得到了广泛应用。
此外,智能传感器的发展也引人注目,它不仅能够感知物理量,还具备数据处理和通信功能,可以直接将测量结果传输到控制系统,实现智能化的测量和控制。
非接触式光学三维测量原理及应用
![非接触式光学三维测量原理及应用](https://img.taocdn.com/s3/m/aeeef93c4b73f242336c5fad.png)
射法的光路原理 . 并对 它们 的应 用现状进行 了简单介 绍。
【 关键词 】 非接 触; 激光三角法 ; 光栅投射 法 ; 光学测量
1 . 引 言 三维测量技术在逆 向工程 、 CA D / C AM以及 医学工程等领域 , 三维 测量技术 的应用 1 3 渐广泛 。传统接触式测量存 在很多不足 , 如测 量时
( … 2 . 1 )
d s i na
=
ds i n 1 3 d
'
整理可得 :
d 一 n 而 d L " 丽 s i n a ¥ + ) + £ s
当d 很小时 , d s n 舭
式2 . 2可简化成
L s mt J
( 2 ・ 2 ) 一
=
酬c
+ 。
。得到 :
△( b ’ P o
在 AAC D中 :
AC= BD
t anO  ̄
面 B D
t a n#
.
争 睁 呻 懒’ 睾 + 2 。 争 + 2 q b ( g y ) ] 专吩 。 牟 幽 睁 柑 睾 + j 蚴丹 ( 下 转 第 2 4 o 页 )
. d 。
正 弦分量 系数 : : 2
= N
,
△
n△
在 实际测量 中 d ’ 与 d并非呈 线性关系 . 只有在 微小位移测量 中 ,
近似认为d ’ 与d 呈 线性关系: d , _ 粤
2 . 3 提高精度 Biblioteka L8 E , 廿 ・ d 。
所 以 , 由 上 式 得 : 一 咖 ,
争 』 ? = 耋 , △ c s 余 弦 分 量 系 数 = 2 y , o + T , f ( t ) c o s n w I t = 2 耋 , △ . c o s △
智能光学系统在智能制造中的应用研究
![智能光学系统在智能制造中的应用研究](https://img.taocdn.com/s3/m/bbeeb174ae45b307e87101f69e3143323968f58d.png)
智能光学系统在智能制造中的应用研究一、引言随着科学技术的不断发展,机器替代人力成为现代制造业的趋势。
智能制造作为制造业发展的方向,涉及到机械、电子、信息、材料等众多方面的技术。
其中,智能光学系统是智能制造领域中不可或缺的一部分。
本文就智能光学系统在智能制造中的应用研究进行探讨。
二、智能光学系统简介智能光学系统是基于光学、电子、计算机、自动化等多学科交叉发展的一种新型技术系统。
它具备高分辨率、高速度、高效率、高精度、高可靠性、高自动化等特点。
智能光学系统不仅可以实现量化逐一检验,而且具有数据采集、处理、存储、报警和判断功能,能够实现对批量工件、自动化生产、大规模制造的支持。
三、智能光学系统在智能制造中的应用1. 智能检测智能光学系统利用高分辨率、高精度的成像技术对工件的表面进行红外线热成像检测、高速度的图像采集技术对多维度工件进行成像检测、高精度的三维测量技术对物体的大小、形状、位置、姿态等参数进行无损检测,实现对产品表面缺陷、形状、尺寸、色差、平面度、几何精度等的检测,提高产品质量和生产效率。
2. 智能机器人智能光学系统以实时感知物体的位置和姿态为基础,可以与机器人自主协作。
智能机器人利用智能光学系统的高精度检测实现自动抓取、自动组装、自动检测等功能。
智能光学系统可以对品质出现问题的产品进行及时排除,同时对外观质量、尺寸精度、装配精度等进行自动检测,提高了产品的制造质量。
3. 智能制造加工智能光学系统可以利用光学成像和测量技术实现对加工过程的实时监控和反馈,调整加工参数。
例如,智能光学系统可以用于非接触式测量机床工作台平面度、工件质量、加工后的精度等参数,实现自动测量和调整,有效地提高了零部件的加工精度和加工效率。
4. 智能质量管理智能光学系统在制造过程中配备,并利用计算机进行数据处理,实现对工件进行全过程化的追踪,及时提供数据分析和控制所需的信息;同时,还可以将成果与工作流程相关联,以便在整个生产过程中提供实时反馈和决策辅助。
基于光学的高精度测量技术研究
![基于光学的高精度测量技术研究](https://img.taocdn.com/s3/m/b6619aa350e79b89680203d8ce2f0066f5336400.png)
基于光学的高精度测量技术研究随着工业制造业的不断发展,对于高精度测量的需求也越来越高。
而基于光学的测量技术由于其非接触、高精度和高效率等优势,已经成为工业测量领域的重要手段之一。
一、概述光学测量技术是一种物理测量方法,能够利用光的传播和相互作用实现对物体形状、位置和运动等参数进行测量。
与传统的机械测量方法相比,光学测量技术具有高精度、高速度和无接触等优势,适用于各种形状、尺寸和表面性质的物体测量。
光学测量技术包括三角测量法、视差测量法、全息术、干涉测量法等。
其中,干涉测量法是一种基于光波干涉原理进行测量的方法,广泛应用于高精度测量领域。
二、干涉测量法原理干涉测量法是一种利用光波的干涉现象进行测量的方法。
其原理是:将光波经过分光器分为两束,经过不同的光程后再次合并在一起,使两束光波在合并处形成干涉条纹。
由于两束光波的光程差与物体表面形状相关,因此通过测量干涉条纹的空间分布和变化,可以推断出物体表面形状。
三、应用案例1. 汽车车身检测光学测量技术在汽车车身检测中有着广泛应用。
通过干涉测量法,可以将汽车车身表面进行高精度的三维测量,获得车身表面的精确高度图和曲率图,为汽车设计和制造提供依据。
2. 航天器测量基于光学的高精度测量技术在航天器测量领域也有着重要的应用。
在航天器制造和维修过程中,需要对航天器表面进行高精度的测量和检测。
光学测量技术可以非接触地对航天器表面进行测量,比传统的机械测量方法更为方便和高效。
3. 玻璃表面瑕疵检测在玻璃制造和加工过程中,表面瑕疵对产品质量会产生极大的影响。
基于光学的高精度测量技术可以对玻璃表面进行高精度的瑕疵检测。
通过干涉测量法,可以测量玻璃表面的高度差异,对玻璃表面的瑕疵进行自动检测和分类。
四、发展趋势光学测量技术在工业制造和科学研究领域有着广泛的应用前景。
未来,随着光学成像技术的发展和精度的提高,基于光学的测量技术将在高精度测量领域中发挥更大的作用。
同时,随着数字化和智能化的发展,基于光学的测量技术也将向自动化和智能化方向发展,实现高效、自动化和智能化的测量和检测。
测试与测量技术研究进展
![测试与测量技术研究进展](https://img.taocdn.com/s3/m/36a9ed71a9956bec0975f46527d3240c8447a1d5.png)
测试与测量技术研究进展近年来,随着科学技术的快速发展和应用范围不断扩大,测试与测量技术的研究也呈现出了新的进展和趋势。
一、测试与测量技术的研究方向测试与测量技术一直是科技领域中的重要分支之一,主要涉及物理、化学、机械、电子等领域的测试和测量工作。
随着各个领域的不断发展和深入,测试与测量技术的研究方向也逐渐丰富起来。
1. 非接触式测量技术非接触式测量技术是一种新兴的测量手段,它不需要与被测物体直接接触,通过光学、声学、电磁、红外等方式对被测物体进行测量。
这种技术可以避免测量过程中的摩擦和磨损,在某些场合下比接触式测量技术更为准确和方便。
近年来,非接触式测量技术也得到了广泛应用,例如在汽车零部件制造、高速铁路检测等领域。
2. 智能化测量技术传统测量技术主要依靠人工测量,随着人工智能技术的发展,智能化测量技术也逐渐兴起。
这种技术可以通过计算机视觉、图像处理等方式获取被测物体的信息,节省了人工测量的时间和精力,并且更容易获得更准确的测量结果。
此外,智能化测量技术还可以通过数据分析和学习,在测量过程中不断优化和改进,提高测量精度和效率。
目前,智能化测量技术已经应用于制造业、医疗领域、物流行业等多个领域。
3. 快速测量技术传统的测量技术通常需要较长的时间才能完成一次测量,随着物质世界的迅速发展,快速测量技术也应运而生。
该技术可以在较短时间内获取被测物体的信息,大大缩短了生产和制造领域中的测量时间。
目前,快速测量技术已经被广泛应用于汽车、航空航天、船舶等行业。
二、测试与测量技术的应用领域测试与测量技术凭借其高精度、高效率、易操作和扩展性好等优点,得到了广泛的应用。
1. 制造业测试与测量技术是制造业中一个非常重要的环节,可以保证产品的质量和性能。
在制造业中,测试与测量技术常用于产品检验、工艺参数控制、机器人视觉等领域。
这种技术可以保证产品符合相关标准和法规,提高了产品质量和生产效率。
2. 航空航天在航空航天领域,测试与测量技术可以用于飞行器的设计、试验和维护。
非接触式测量技术的原理与应用
![非接触式测量技术的原理与应用](https://img.taocdn.com/s3/m/df3a46e785254b35eefdc8d376eeaeaad1f3163b.png)
非接触式测量技术的原理与应用随着科技的不断进步和人们对高精度测量需求的不断增加,非接触式测量技术的应用越来越广泛。
那么,什么是非接触式测量技术呢?它的原理和应用又是怎样的呢?一、非接触式测量技术的原理非接触式测量技术是通过无需直接接触被测物,通过测量场的某些属性值来获取被测物的位置、大小、形态、速度等物理量的技术。
它主要应用于液体、气体、高温、高压、易爆等环境或特殊形态物体的测量。
以激光位移传感器为例,其测量原理是利用激光器发出一束光束,通过透镜成为一束平行光并照射在被测物上,光线经由物体表面反射回来,进入激光位移传感器的光电检测器中,通过处理光强信号,就可以计算出被测物距离、位移等物理量。
二、非接触式测量技术的应用非接触式测量技术广泛应用于工业、制造业、科研等领域,下面简单介绍一下其应用场景。
1.光学表面粗糙度测量对于一些粗糙的表面,无法通过触摸式测量技术来获取表面粗糙度,而激光粗糙度仪及同类仪器则能够轻松进行测量。
利用旋转扫描法,激光粗糙度仪可以在短时间内对表面粗糙度进行测量,大大提高了生产效率。
2.三维形状测量对于特殊形态物体的测量,如复杂零部件、模具等,非接触式测量技术可以通过3D扫描、光栅投影、激光三角测量等方法进行测量。
3.自动化检测在一些高精度、高安全要求的制造业领域,非接触式测量技术也有重要应用。
如汽车制造业生产线上的机器人,它们可以通过传感器进行测量,确保零部件的尺寸符合标准。
4.科学研究在物理、化学等科学领域中,非接触式测量技术同样有着重要的应用。
如在凝聚态物理学的研究中,激光步进描极法和激光吸附描极法都是通过激光照射来获取样品电荷、表面电势以及电荷分布等信息的方法。
总之,非接触式测量技术的应用范围十分广泛,其超高精度的数据获取能力和安全、高效的特点,在现代制造业和科学研究中有着极为重要的地位。
非接触式光学应变测量技术研究进展
![非接触式光学应变测量技术研究进展](https://img.taocdn.com/s3/m/4567861ccc7931b765ce152e.png)
Q U B e i ,F U Xi a o l o n g ,HE J u n wu,W E I Ho n g j i a n,L I J i z h e n,z HANG Ya j u n,z HANC Ha o y u e
( X i ’ a n Mo d e r n C h e m i s t  ̄R e s e a r c h I n s t i t u t e , X i ’ a n 7 1 0 0 6 5 , C h i n a )
l e p a t t e r n i n t e r f e r o me t r y; s t r a i n f i e l d
0 引 言
应 力是 指材 料在 受 到外力 作 用或 外 界 温度 变 化 时 , 其 内部 所 产 生 的 一 种 作 用 力 。应 力 对 材 料 的抗 拉 、抗 压及 耐 热等 性 能 均 有 着 较 大 的 影 响 ,因此 我 们 有 必 要 对材 料 的应 力 变化 进行 分 析 和测 量 ¨ J 。应 变 测 量 是 对
材料 在 变形过 程 中 的应 力 ( 包 括 大 小 和 方 向 ) 进 行 分 析 。应力 不 能 直 接 测 量 ,而 是 间 接 地 通 过 对 变 形 或 应 变 的测量 而 获得 J , 因此 应 变 测 量 技 术 成 为 了影 响 应 力测 量准 确性 的重 要 因素 I 4 。 应变测量技术 随着科 学技术 的发展而 不断进步 ,
Ab s t r a c t :Op t i c a l n o n — c o n t a c t s t r a i n me a s u r e me n t h a s b e c o me a n a d v a n c e d t e c h n i q u e o f s t r a i n me a s u r e me n t .Th r o u g h a n a l y z i n g t h e p r o g r e s s ma d e i n s t u d y i n g t h e o p t i c l a n o n - c o n t a c t s t r a i n me a s u r e me n t ,t h i s p a p e r g i v e s a n i n t r o d u c t i o n o n s e v e r a l k i n d s o f n o v e l o p t i c a l n o n — c o n t a c t s t r a i n me a s u r e me n t s a n d t h e i r a p p l i c a t i o n s ,a n d a l s o s u mma r i z e s t h e a d v a n t a g e s a n d d i s a d v a n t a g e s o f t h e t e c h n i q u e . Ke y wo r d s: me c h a n i c a l me a s u r e me n t t e c h n i q u e; o p t i c l a n o n — c o n t a c t s t r a i n me a s u r e me n t ; d i g i t l— a i ma g e — r e l a t e d t e c h n i q u e ;e l e c t r o n i c s p e c k —
非接触式测量技术
![非接触式测量技术](https://img.taocdn.com/s3/m/19075ff5770bf78a65295434.png)
目录摘要 (1)1 引言 (1)2 非接触式测量技术简介 (1)2.1 非接触式测量方法的定义 (1)2.2 非接触式测量方法的分类 (2)3 非接触测量技术发展的现状 (2)3.1 光学法 (2)3.1.1 结构光法 (2)3.1.2 激光三角法 (3)3.1.3 激光测距法 (4)3.1.4 光学干涉法 (5)3.1.5 图像分析法 (6)3.2 非光学法 (7)3.2.1 声学测量法 (7)3.2.2 磁学测量法 (8)3.2.3 X射线扫描法 (9)3.2.4 电涡流测量法 (10)3.3 非接触测量技术存在的不足和总结 (11)4 非接触式机器人测量系统 (11)5 非接触测量技术在船体分段测量中的应用 (14)5.1 非接触测量技术在船厂的应用情况 (14)5.2 船体分段测量方法介绍 (14)5.2.1 传统测量方法系统 (14)5.2.2 激光经纬仪测量系统 (14)5.2.3 近景摄影测量系统 (15)5.2.4 全站仪测量系统 (17)5.2.5 三维扫描测量系统 (18)5.3 测量方法的比较 (19)6 非接触测量技术的发展趋势 (21)7 结束语 (21)参考文献 (22)摘要非接触测量方法以光电、电磁、超声波等技术为基础,在仪器的感受元件不与被测物体表面接触的情况下,即可获取被测物体的各种外表或内在的数据特征。
详细阐述了部分常用的光学法和非光学法测量技术及相应的测量仪器,并结合船体分段测量方法说明了这些非接触测量方法的原理、优缺点、精度及适用范围,指出了未来非接触测量技术的发展趋势。
关键词:非接触测量; 光学法; 非光学法;船体分段1 引言开展船体分段测量技术研究的意义在于首先它是实现分段无余量对接的保证,可以大大缩短分段吊装搭接的船台占用时间,其次采用这项技术有助于实现船舶建造的信息流闭环,以及生产状态下的船体建造的“动态虚拟装配”。
最后精确、快速、可靠的船体分段测量技术的突破有助于提升我国造船企业的国际竞争力[1]。
光学测量技术在制造领域中的应用
![光学测量技术在制造领域中的应用](https://img.taocdn.com/s3/m/ef21d5b0d1d233d4b14e852458fb770bf78a3bbc.png)
光学测量技术在制造领域中的应用一、引言光学测量技术是一种用光学原理进行测量的技术,具有高精度、非接触、快速等优点。
随着现代制造业的发展,光学测量技术在制造领域中得到了广泛的应用,如精密零件的尺寸检测、表面形貌测试等。
本文将介绍光学测量技术在制造领域中的应用。
二、光学测量技术概述光学测量技术是一种基于光学原理进行测量的技术,其原理是利用光的传播规律对被测物体进行测量。
光学测量技术主要包括三种方式:光学投影测量、光学衍射测量和光学干涉测量。
光学投影测量是将光源照射在被测物体上,通过投影阵列将影像放大后采集,然后对影像进行分析统计,从而得到被测物体的尺寸和形状等信息的测量方法。
光学衍射测量是利用光的衍射规律测量被检测物体的形状和大小等信息。
测量时采用透镜或者衍射光栅对被测物体的光进行分析,从而获取被测物体的光学信息,在通过计算可以获得被测物体的形状和大小等信息。
光学干涉测量是利用光的干涉规律测量被检测物体的形状和大小等信息。
测量时通过光干涉产生互相消除的光束来测量被测物体的形状和大小等信息。
三、光学测量技术在制造领域中的应用1、精密零件的尺寸检测在制造领域中,精密零件的尺寸检测是一项非常重要的工作。
传统的尺寸检测方法存在一些缺点,例如测量效率低、测量精度不易保证等。
而光学测量技术可以做到非接触、高精度、快速等优点,因此在精密零件的尺寸检测中得到广泛应用。
例如在汽车零配件制造中,常常要求制造的零配件尺寸精度高,同时要求高效快速地完成尺寸检测工作,这时就可以采用光学测量技术,通过相机、光源等设备获取图像数据,再通过计算机分析处理得到零配件的尺寸信息,从而提高工作效率和检测精度。
2、表面形貌测试在制造领域中,表面形貌的检测对于产品的品质和性能都具有非常重要的影响,因此表面形貌测试是十分必要的。
传统的表面形貌测试方法包括触摸式测量和扫描式测量等,但这些方法存在一些缺点,例如使用接触式测量方法会对被测物体产生损伤,而使用扫描式测量方法会浪费大量时间。
非接触光学调制反射法(pmr)
![非接触光学调制反射法(pmr)](https://img.taocdn.com/s3/m/1bbd3e9248649b6648d7c1c708a1284ac850052a.png)
非接触光学调制反射法(pmr)
非接触光学调制反射法(PMR)是一种新兴的非接触式测量技术,它可以用来测量表面形貌、形变和位移等物理量。
PMR技术
的原理是利用光的干涉效应,通过调制光源的光强,然后测量反射光的强度变化,从而得到被测表面的形貌和位移信息。
PMR技术的优点是具有高精度、高灵敏度和非接触式的特点,可以应用于各种材料表面的形貌测量和位移监测。
与传统的接触式测量方法相比,PMR技术不会对被测物体造成损伤,可
以在不同环境和温度下进行测量,具有更广泛的应用前景。
PMR技术的实现需要使用一些专门的设备和仪器,如光源、
反射镜、干涉仪等。
在进行测量前需要对设备进行校准和调试,以确保测量结果的准确性和可靠性。
同时,在进行测量时需要注意光源的稳定性和环境的干扰,以避免误差的产生。
PMR技术在工业生产、科学研究和医学等领域都有着广泛的
应用。
例如,在机械制造中可以用来检测零件的形貌和位移,以确保产品的质量和性能;在材料科学中可以用来研究材料的变形和疲劳行为;在医学领域可以用来监测人体器官的形变和运动状态等。
总之,非接触光学调制反射法(PMR)是一种具有广泛应用前景的新型测量技术。
随着科技的不断发展和进步,相信PMR技术将会在更多领域得到应用,并为人类带来更多福利。
光学非接触式三维测量技术
![光学非接触式三维测量技术](https://img.taocdn.com/s3/m/4578cbdfd15abe23482f4dfa.png)
光学三维测量技术及应用摘要:随着现代科学技术的发展,光学三维测量已经在越来越广泛的领域起到了重要作用。
本文主要对接触式三维测量和非接触式三维测量进行了介绍。
着重介绍了光学三维测量技术的各种实现方法及原理。
最后对目前光学三维测量的应用进行了简单介绍。
1 引言随着科学技术和工业的发展,三维测量技术在自动化生产、质量控制、机器人视觉、反求工程、CAD/CAM以及生物医学工程等方面的应用日益重要。
传统的接触式测量技术存在测量时间长、需进行测头半径的补偿、不能测量弹性或脆性材料等局限性,因而不能满足现代工业发展的需要。
光学测量是光电技术与机械测量结合的高科技。
光学测量主要应用在现代工业检测。
借用计算机技术,可以实现快速,准确的测量。
方便记录,存储,打印,查询等等功能。
光学三维测量技术是集光、机、电和计算机技术于一体的智能化、可视化的高新技术,主要用于对物体空间外形和结构进行扫描,以得到物体的三维轮廓,获得物体表面点的三维空间坐标。
随着现代检测技术的进步,特别是随着激光技术、计算机技术以及图像处理技术等高新技术的发展,三维测量技术逐步成为人们的研究重点。
光学三维测量技术由于非接触、快速测量、精度高的优点在机械、汽车、航空航天等制造工业及服装、玩具、制鞋等民用工业得到广泛的应用。
2 三维测量技术方法及分类三维测量技术是获取物体表面各点空间坐标的技术,主要包括接触式和非接触式测量两大类。
如图1所示。
图1 三维测量技术分类2.1 接触式测量物体三维接触式测量的典型代表是坐标测量机(CMM,Coordinate Measuring Machine)。
CMM是一种大型精密的三坐标测量仪器[1],它以精密机械为基础,综合应用电子、计算机、光学和数控等先进技术,能对三维复杂工件的尺寸、形状和相对位置进行高精度的测量。
三坐标测量机作为现代大型精密、综合测量仪器,有其显著的优点,包括:(1)灵活性强,可实现空间坐标点测量,方便地测量各种零件的三维轮廓尺寸及位置参数;(2)测量精度高且可靠;(3)可方便地进行数字运算与程序控制,有很高的智能化程度。
非接触式3D测量技术研究与应用
![非接触式3D测量技术研究与应用](https://img.taocdn.com/s3/m/0abea182f021dd36a32d7375a417866fb84ac089.png)
非接触式3D测量技术研究与应用随着科技的发展,人们对于物体尺寸和形状的精度要求也越来越高。
为了满足这一需求,3D测量技术应运而生。
3D测量技术主要包括接触式测量和非接触式测量两种方法。
其中,非接触式3D测量技术由于其高效、高精度和高自动化等优点,而成为当今研究的热点之一。
一、非接触式3D测量技术的定义与基本原理非接触式3D测量技术一般指使用光学、电子或激光等无需直接接触被测物体的测量方法。
与传统的接触式3D测量技术相比,非接触式3D测量技术具有不损伤被测物体、高速度、高精度等优点。
其基本原理是:将激光束或光电子束等投射在被测物体表面上,通过对测量过程中反射或漫反射光线的收集与分析,得出被测物体表面的三维几何形态和光学性质数据。
二、主要的非接触式3D测量技术及其应用1. 结构光法测量技术结构光测量技术是一种较为传统的非接触式3D测量技术。
其基本原理是:在被测物体表面上投射编码的条纹光,并通过相机拍摄被测物体反射或漫反射后的条纹光图案,从而计算出被测物体表面的三维几何形态。
该技术适用于测量小尺寸产品、模具、精密零件等。
近年来,该技术还被广泛应用于3D扫描、动作捕捉及虚拟现实等领域。
2. 光学投影式测量技术光学投影式测量技术是目前在工业界和科研领域中应用最为广泛的非接触式3D测量技术之一。
其原理是:通过光学投影仪将光影或者码盘投影在待测物体表面,再通过相机采集反射或漫反射的光影,从而获取被测物体表面的三维几何形态。
该技术适用于测量中小尺寸精密零件、铸件等。
同时,该技术还被广泛应用于汽车零部件、工具等工业领域的质量控制。
3. 激光测距技术激光测距技术借助激光束的测量原理,通过反射、漫反射等现象来实现对待测物体表面三维形态的测量。
激光测距技术一般适用于非金属材料、半导体等被测物体上的精确距离测量,其测量范围和精度较大。
该技术广泛应用于数字化制造、建筑设计、船舶工艺等领域。
三、非接触式3D测量技术的发展趋势随着现代制造工艺的不断提升,对于被测物体形态和尺寸的精度要求也越来越高,这使得3D测量技术的发展与应用也面临着新的挑战。
非接触式三维数字化检测研究现状及关键技术探讨
![非接触式三维数字化检测研究现状及关键技术探讨](https://img.taocdn.com/s3/m/468746286137ee06eef91873.png)
非接触式三维数字化检测技术研究现状与关键技术问题探讨(广东工业大学机电工程学院广州510006)摘要:本文首先分析和对比接触式与非接触式三维数字化检测技术的优缺点,指出非接触式三维数字化检测技术是未来三维检测的发展方向。
然后,简要介绍国内外非接触式三维数字化检测技术的研究现状,着重介绍非接触式三维数字化检测尤其是视觉检测方法,并深入探讨其存在的关键技术问题。
最后,总结全文。
关键词:非接触式检测研究现状视觉检测关键技术A state-of-the-art review of Non-contact 3-D DigitalDetection and Inquiry of the Key Technology ProblemMEI Qing YIN Sihua LIU Zhou LIU Zeyu YUAN Wenqiang(School of Electromechanical Engineering,Guangdong University of Technology, Guangzhou, 510006)Abstract:Firstly this paper makes an analasis and a comparison of the faults and adv- antages of contact and non-contact 3-D digital detection technology,points out that the non-contact 3-D digital detection technology is the development trent of future 3-D detection.Then we give a brief introduction of the art state of non-contact 3-D digital detection in domestic and overseas,place emphasis on the method for non-contact3-D digital detection particularly for optical detection ,and make a deep inquiry into its existing key technical issues.Finally the main points of this paper are summarized. Key words: non-contact detection art state optical detection key technique0 前言在现代制造业中,存在着大量的检测任务,如表面质量与缺陷检测、尺寸检测以及三维轮廓检测等[1]。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
智能制造中的非接触式光学测量技术研究
智能制造是当今制造业的一个重要趋势。
它使用先进的技术和智能化的系统来
提高生产效率和质量。
在智能制造中,非接触式光学测量技术被广泛应用。
这种技术既可以用于测量金属零件,也可以用于测量塑料、陶瓷和玻璃等各种材料。
它被广泛应用于自动化制造、机器人、3D打印和其他工业应用中。
非接触式光学测量技术是通过使用光学传感器来测量物体的表面形状、大小、
位置和颜色等属性。
这些光学传感器可以使用不同的技术,包括激光干涉、白光干涉、三角形测量和光学扫描等。
这些技术都具有快速、高精度、非接触式和非侵入式的优点,可以在不破坏物体表面的情况下进行测量。
在智能制造中,光学测量技术可以用于检测零件的尺寸、形状和表面质量。
它
可以用于测量金属零件的尺寸、形状和表面质量,例如机械零件、汽车零件、飞机零件和船舶零件等。
在这些应用中,非接触式光学测量技术可以提供高精度的测量结果,从而提高零件的制造精度和一致性。
在智能化制造系统中,光学测量技术还可以用于自动化产品组装。
当机器人组
装零件时,它可以使用光学传感器来确定零件的正确位置和方向。
这可以确保零件被正确组装,并且减少了手动操作的需求,从而提高了生产效率和一致性。
另外,非接触式光学测量技术还可以用于3D打印。
在3D打印中,光学测量
技术可用于检测打印过程中产生的缺陷和变形。
它可以帮助检测打印过程中的问题,从而在3D打印完成后,消除任何可能存在的缺陷。
总之,非接触式光学测量技术在智能制造中发挥了重要作用。
它可以帮助提高
生产效率和质量,并且可以应用于各个行业包括航空航天、汽车、医疗、电子、消费品、建筑和生物医学等。
随着智能制造技术的不断发展,非接触式光学测量技术也将不断完善,并且被推广应用。
