漫步者音箱电路图分析
漫步者R1000TC北美版音箱提高音质改造
对漫步者R1000TC北美版音箱电路的改进漫步者R1000TC北美版是目前性价比比较高的音箱之一，因成本问题有可改进之处，以尽可能地发挥出喇叭和箱体的性能，提高音质，花最少的钱，办最多的事。
我们首先来了解一下这款产品漫步者R1000TC北美版音箱音箱材质全防磁设计，12mm(和15mm)中高密度板结构规格参数频率响应20Hz-20kHz功率放大器峰值功率：RMS 8W×2 （@fo=1kHz, THD=10%）功率放大器信噪比：>=80dB(A计权)功率放大器失真度：THD+N<=0.2% （@fo=1kHz,PO=4W）左右声道通道分离度：>=40dB输入灵敏度：360mV输入阻抗：20k欧姆调节方式：音量，超低音旋钮调节输入接口：双立体声RCA接口，A口高音提升A口高音提升：约9dB (@ 10KHz)低音单元：4英寸陶瓷纸盆，防磁设计高音单元：3/4英寸PV膜球顶高音扬声器，防磁设计扬声器直流阻抗：8欧姆单箱外形尺寸：150mm(宽)×228mm(高)×161mm(深)重量：约6.5 Kg输入电源：～220V，50Hz，24W我们改进需要用到的零件:35V 2.2μF钽电容*4八脚运放插座*1音频运放AD8620 *1250V 2.2μF CBB电容*212V 双触点继电器*1音箱卡扣接线板*1音箱线1.2M *2其箱体非实木，其实惠威MK200II 拿在手上很重，也没有一丁点是实木的(亲自验证过)。
这个没有改进的必要。
如果说声音不是很好听的话,本质不是功放电路的设计问题.而是为了节约成本把分频器省略了.基本上在90年代,垃圾音箱的分频器就是一个小电容.本来2只扬声器组成的音箱,可是那样就算用1介正规分频器也得需要2个电子元件.例如8欧扬声器2000HZ的1介分频器就需要0.6MH的电感和10UF无级电容组成,它的成本却最少需要15元.如果用一只2.2UF电容来分频(实际分频点在9000HZ)却仅需0.5元.这就是为什么漫步者R1000TC（北美版）声音不好听的根本原因。

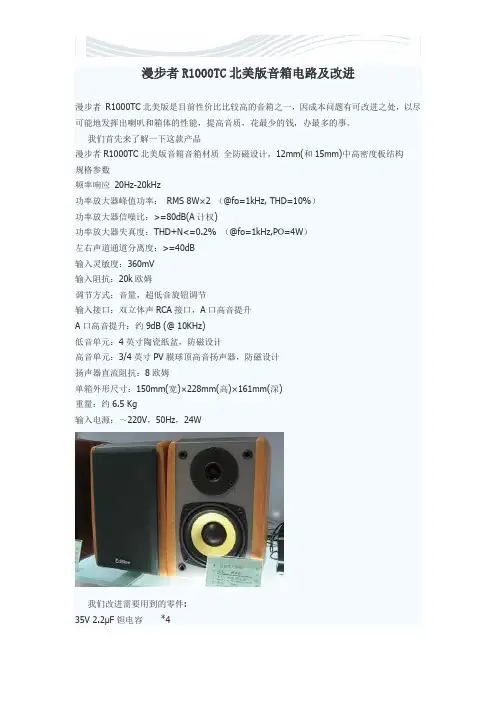

漫步者R1000TC北美版音箱电路及改进[精品文档]
![漫步者R1000TC北美版音箱电路及改进[精品文档]](https://img.taocdn.com/s3/m/5e4c49bcbceb19e8b8f6bad0.png)
漫步者R1000TC北美版音箱电路及改进漫步者R1000TC北美版是目前性价比比较高的音箱之一，因成本问题有可改进之处，以尽可能地发挥出喇叭和箱体的性能，提高音质，花最少的钱，办最多的事。
我们首先来了解一下这款产品漫步者R1000TC北美版音箱音箱材质全防磁设计，12mm(和15mm)中高密度板结构规格参数频率响应20Hz-20kHz功率放大器峰值功率：RMS 8W×2 （@fo=1kHz, THD=10%）功率放大器信噪比：>=80dB(A计权)功率放大器失真度：THD+N<=0.2% （@fo=1kHz,PO=4W）左右声道通道分离度：>=40dB输入灵敏度：360mV输入阻抗：20k欧姆调节方式：音量，超低音旋钮调节输入接口：双立体声RCA接口，A口高音提升A口高音提升：约9dB (@ 10KHz)低音单元：4英寸陶瓷纸盆，防磁设计高音单元：3/4英寸PV膜球顶高音扬声器，防磁设计扬声器直流阻抗：8欧姆单箱外形尺寸：150mm(宽)×228mm(高)×161mm(深)重量：约6.5 Kg输入电源：～220V，50Hz，24W我们改进需要用到的零件:35V 2.2μF钽电容*4八脚运放插座*1音频运放AD8620 *1250V 2.2μF CBB电容*212V 双触点继电器*1音箱卡扣接线板*1音箱线1.2M *2其箱体非实木，其实惠威MK200II 拿在手上很重，也没有一丁点是实木的(亲自验证过)。
这个没有改进的必要。
如果说声音不是很好听的话,本质不是功放电路的设计问题.而是为了节约成本把分频器省略了.基本上在90年代,垃圾音箱的分频器就是一个小电容.本来2只扬声器组成的音箱,可是那样就算用1介正规分频器也得需要2个电子元件.例如8欧扬声器2000HZ的1介分频器就需要0.6MH的电感和10UF无级电容组成,它的成本却最少需要15元.如果用一只2.2UF电容来分频(实际分频点在9000HZ)却仅需0.5元.这就是为什么漫步者1000声音不好听的根本原因.为充分发挥这个箱子的音质，做以下改进：1.不做任何改进如何发挥最大音质：改进请注意音源的信号电平问题，也就是音箱输入信号的强弱，过强的信号会导致削波失真，音质急剧下降。
漫步者（Edifier）R201TII多媒体有源音箱维修经验总结
漫步者（Edifier）R201TII多媒体有源音箱维修经验总结因外围音箱喇叭线圈局部短路导致屡烧TDA2030A(过流击穿)。
漫步者（Edifier）R201TII多媒体有源音箱维修经验总结机型：漫步者（Edifier）R201TII多媒体有源音箱故障：无声分析：根据经验判断应该是电源故障，多为电网电压引起的电源变压器发热损坏并导致保险管熔断。
一般维修只需更换上述两元件即可。
修理过程：1、用万能表测电源线插头电阻，为无穷大，确是220V电源回路断路。
2、打开机箱，肉眼观测，变压器无热熔变形痕迹，再拧开保险管套，发现保险管内有大电流导致的快速熔断发黑现象。
3、换保险开机，即刻熔断。
判定确有严重短路处。
4、断开变压器低压输出至电路板的连线，上保险不再熔断。
确定短路处在电路板上，电源变压器是完好无损的。
5、再换保险（加大保险丝），连通电路并通电，保险不再熔断，可大约10分钟后，电路板下（倒放）有烟冒出。
说明短路导致的大电流烧坏了元件，翻过电路板发现是集成电路（TDA2030A）烧裂，其余2个通道的输出保险电阻烧黑（万能表测定已经断路），判定6、更换TDA2030A后通电，两个卫星音箱（外臵音箱）音量奇小。
调试过程中手无意中碰到后盖（集成电路散热片），感觉非常烧，仔细手摸卫星音箱驱动块（TDA2030A），都很烫手，意识到还有严重短路处。
断电开盖，没发现有烧坏处。
万能表测量，没找到问题所在，看来这是一场硬仗。
7、怀疑是否是电源问题，更换变压器（6V×2），开大音量还是很小，而且几分钟内接卫星音箱的集成电路高烧，断电再测集成电路外围元件，没发现损坏件。
给输出回路串10欧电阻，故障依旧而且熔断所串电阻和两个原装电源滤波电容（3300uf/25V）。
8、换新电容和四个整流二极管，再对照检查电路图并且检查集成电路外围元件（各5个：三电阻二电容）并断开与外围其它电路的连线，接原变压器通电，手测集成电路温度，温升较快而且输出回路串10手感右声道集成电路温升很快，确定又被过流击穿损坏。
漫步者R800TC有源音箱电路图
推荐供电电压正负16V，不失真功率为双12W，TDA2616是菲利普94年的产品，音质方面值得肯定，总得来说音质和功率方面可以满足一般电脑多媒体的需要，祝大家成功^_^
电路图如漫步者r800tc有源音箱电路推荐供电电压正负16v不失真功率为双12wtda2616是菲利普94的产品音质方面值得肯定总得来说音质和功率方面可以满足一般电脑多媒体的需要祝大家成功
漫步者
漫步者R800TC有源音箱一款使用TDA2616功放IC的产品，前级部分使用为大家所熟悉的由于电路非常简单，且无需调试，所以很适合广大初学朋友制作。电路图如下。
漫步者R系列2.1音箱工作原理与快速检修方法
漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。
1音箱（R201T、R321T、R211T、R301T、R303T等）与此图的工作原理相似，可以作为维修的参考资料。
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（U=1.414*12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的右声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
C1/R3组成高通滤波电路,截止频率大约为200HZ左右；尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
漫步者R101T06 2.1低音炮主音箱维修
漫步者R101T062.1低音炮主音箱维修漫步者在国内多媒体市场中始终占据着举足轻重的地位，许多经典型号也创造了音箱销量神话，截止2010年上半年，R1系列音箱销量已累计突破千万台，这样的成绩足以令同行业产品仰视。
目前在役的三款R101T06、R101V、R101T北美版在造型上虽然大体统一，但细节处仍然存在一些差异，R101T06与R101V外形基本类似，而R101T北美版则更加夸张犀利。
虽然定位于入门级市场，但三款音箱的做工均十分出色，在同价位的音箱产品中性价比较为突出。
前段时候朋友买了新的漫步者箱子，把只剩下主箱的R101T给了我！卫星箱已经丢失！但主箱低音炮是完好的！虽然只有主箱，自己也拿下了这个低音主箱了！1新的卫星箱子到了，接上主箱，才发现R声道没有声音，换了音源，故障依旧！当然，先得会拆箱子（主箱），看起来101t蛮简单的，可是拆起来也不轻松！因为电源内置，偶必须剪断低音的接线，然后把电源和功放板一起拆下来，由于原厂电源是用螺栓固定，并且用胶水封了螺母，所以拆电源还是颇费功夫的！2只有R声道没有声音，而检查音频线输入，3.5mm输出接口都没有问题，虚焊问题看看原厂功放板焊点都很均匀而饱满，虚焊故障排除！最后将问题锁定在功放IC上！先看其他类似功放板的电路图3由于有两块IC组成了BTL功放，原厂的功放IC上是有散热片覆盖的，2025的芯片功率不大发热也不大，箱子属于低端，但漫步者还是把细节注意到了由背面面板可以看到低音喇叭是由第二块IC供其运作的！卫星箱的是由前面一块IC供其运作（靠近面板的那块）！缺少一个声道，问题就在于前面的第一块功放IC输出有问题了！4怎么检测具体就不在说了，只能用替换法解决故障了！按照原厂芯片型号去电子市场买了2块替代芯片TEA2025（买多一块备用），不贵，具体多少钱后面会交代的！把原厂损坏的第一块YC2025芯片换下，换上良品5裸机试音，ok！声道恢复正常！但是好事多磨，当我把主板电源装进箱子再试音的时候，发现R声道又没声音了，这下有点无计可施了！检查替换的IC焊脚，焊点没错，焊锡均匀，没有短路的迹象！一切好似陷入了困境，R声道还是有问题，说明这对用了多年的101t 问题远不止IC损坏这个问题的！只好又从头检查！最后目标放在R101T的线控上，因为一开始没有注意这个作为“中继器”的线控！所以忽略了这个音源输入的第一点！拆开，很是小巧的一个线控器！注意事项背面，焊点比较稀疏，圈中有三个点是和3.5mm耳机插座输出共用的，发现焊点稀疏，补锡，问题就此解决！总结下这次的维修经历吧虽然这对箱子的价值并不那么高，我不知道以前的主人他买了多少钱，但相信这款箱子也只能作为低端入门的2.1来玩了！由于箱子结构比较简单，所以在出现问题的时候，建议自己先找找问题，主板没有明显的烧灼痕迹，电源，IC问题可以看看！就和电脑维修差不多，替换法是比较实用的！当然，前提是自己要有一定的动手能力！如果对自己没有信心，建议把箱子拿去电子维修部尝试修复，也是一个不错的快捷廉价的选择！好了！应回主题：这次修复费用不到10元，虽然好事多磨了一阵子，但却是非常值得的，毕竟又让一对了多年的旧箱子焕发了新生，也让自己获得了很难得的维修经验！看来电源，喇叭单元的质量还是不错的，起码用了多年了！我想IC 的损坏可能是人为不注意正常使用造成的！阻抗：指含有电阻、电感和电容的电路里，对交流电所起的阻碍。
漫步者R1900TII轻骑兵V23SE爱国者C200 工作原理和常见故障检修方法
图文解说：漫步者R1900TII/轻骑兵V23SE/爱国者C200 工作原理和常见故障检修方法。
(+10分)前言:几个月前,笔者在漫步者论坛上首发了两篇文章（关于漫步者R201T和R1000TC工作原理和维修方法），引起了不少网友的兴趣,在坛子里展开热烈的讨论,良好的交流气氛使笔者萌生了编辑新文章的念头,而漫步者R1900TII是一款经典的2.0音箱,自推出以来,颇受欢迎,新近推出的R1900TII(06版)也引起不小的轰动,笔者曾经拆解和维修过R1800TII/1900TII对此款音箱比较了解，感觉有必要在这里编辑一篇关于漫步者R1900TII的基本原理和维修方法,供大家参考。
(注：以下文字叙述为本坛原创,部分图片转自外设时空,在这里先对DEBUG哥表示感谢）水平所限，难免有些错漏的地方，请大家多多指教！！！！！轻骑兵的V23,V23SE 及爱国者的C200,电路与R1900TII非常类似,此电路也可以作为上述用户的参考资料. R1900TII电路主要包括电源电路和功率放大电路两部分。
R1900TII的整机电路非常简洁实用。
一、电源电路：如图所示。
电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双18V交流，双18V送入由VD1组成的桥式整流电路电路，经过桥式整流和C1，C2（6800UF/35V）的滤波后，输出的空载电压约为正负25V左右（U=1.414*18V），正负25V为两块功放芯片LM1875T供电。
二、功放电路。
如图所示。
因左右声道作原理完全一致。
这里我只以图纸的右声道为例，作个介绍。
我们看看放大电路的信号流程：信号由“IN”输入端接入，经过10K音量电位器，（音量电位器有三个引脚，与“IN”端连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后，信号经过CIN耦合电容进入LM1875T功放芯片的1脚。
LM1875T功放芯片引脚定义如下：1脚：同相输入；2脚：反相输入；3脚：负电源；4脚：输出；5脚：正电源。
音箱电路图分析
漫步者音箱电路图分析漫步者CI 多媒体音响由功放主机、两个小音箱和一个低音炮组成。
功放主机仅有一本 字典的体积，可很方便地安置在电脑桌上。
它摒弃了低音音箱内置功放的设计方式，克服 了桌面放不下、控制不方便的缺点；增加了高保真耳机输出端子，实现接通耳机断开音箱 的单独听功能。
功放电路不像大多数有源音箱那样采用三块 TDA2O30勺通用方式，而是采 用TDA7379四通道功放IC 。
其中，两路OTL 作左右声道输出、两路OTL 组成BTL 功放电路， 使低音炮输出功率达20W下图是根据实物绘制的整机电路图。
输入口莲花插座可驳接VCDDVD 等影音设备，3.5mm 插座可连接MP3随身听等。
电源部分也比较特殊，双 13V 经全波整流后成18V.主电源， 作为主功放TDA7379勺电源和两块双运算放大器 NE5532和4558的正电源。
其中，一路13V 经半波整流和79LO9稳压后给两块运放提供负电源。
输入信号与两组电源通过CN-VOL S 座 与前置电路连接。
TDA7379W 电源电路、输入输出插座设计在一块电路板上， 左右声道和超 重低音信号通过CN-TON 与前置电路板连接。
TDA7379W （ 7）脚是待机控制脚，在按下待 机开关后，18V 电源经两只蓝色高亮发光二极管和两只 1k Q 电阻接地，蓝光照亮音量控制 钮，并给（7）脚提供高电平使功放开始工作。
当待机开关抬赶时，待机回路断开，发光二 极管熄灭，功放截止。
但耳机放大器仍然工作着，使单独听时处于省电和音箱静音状态。
前置电路的NE5532是左右声道信号放大电路。
音量电位器的使用方法比较特殊，电位 器的20k Q 电阻直接作为（2）、（6）脚的偏置，而中间滑动臂却作信号输入端。
此 IC 也 是耳机驱动放大器，（1）、（ 7）脚输出通过R1O7 C101 R1O8 C1O2俞出到耳机插座。
在耳机插头插入插座后，插座里的簧片被顶起，连接后边电路的触点断开，后边电路失去 信号而静音。
漫步者R101T06__2.1音箱维修（TEA2025B）
漫步者R101T06__2.1音箱维修（TEA2025B）通电后主音箱，R声道没有声音，换了音源，故障依旧！
只有R声道没有声音，而检查音频线输入，3.5mm输出接口都没有问题，虚焊问题看看原厂功放板焊点都很均匀而饱满，虚焊故障排除！最后将问题锁定在功放IC上！
先看其他类似功放板的电路图
由于有两块IC组成了BTL功放，原厂的功放IC上是有散热片覆盖的，2025的芯片功率不大发热也不大，箱子属于低端，但漫步者还是把细节注意到了！赞一个~~~~~！
由背面面板可以看到低音喇叭是由第二块IC供其运作的！卫星箱的是由前面一块IC供其运作（靠近面板的那块）！缺少一个声道，问题就在于前面的第一块功放IC输出有问题了！
怎么检测具体就不在说了，只能用替换法解决故障了！
按照原厂芯片型号去电子市场买了2块替代芯片TEA2025（买多一块备用），不贵，具体多少钱后面会交代的！
把原厂损坏的第一块YC2025芯片换下，换上良品
裸机试音，ok！声道恢复正常！
但是好事多磨，当我把主板电源装进箱子再试音的时候，发现R
声道又没声音了，
检查替换的IC焊脚，焊点没错，焊锡均匀，没有短路的迹象！
R声道还是有问题，说明这对用了多年的101t问题远不止IC损坏这个问题的！
只好又从头检查！最后目标放在R101T的线控上，因为一开始没有注意这个作为“中继器”的线控！所以忽略了这个音源输入的第一点！
拆开，很是小巧的一个线控器！
背面，焊点比较稀疏，圈中有三个点是和3.5mm耳机插座输出共用的，发现焊点稀疏，补锡，问题就此解决！。
多媒体音箱电路图
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
漫步者电路图
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V 为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
通用2.1声道有源音箱电路图分析及维修方法
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
漫步者R1000TC北美版音箱电路及改进教学文案
漫步者R1000T C北美版音箱电路及改进漫步者R1000TC北美版音箱电路及改进漫步者 R1000TC北美版是目前性价比比较高的音箱之一，因成本问题有可改进之处，以尽可能地发挥出喇叭和箱体的性能，提高音质，花最少的钱，办最多的事。
我们首先来了解一下这款产品漫步者R1000TC北美版音箱音箱材质全防磁设计，12mm(和15mm)中高密度板结构规格参数频率响应 20Hz-20kHz功率放大器峰值功率： RMS 8W×2 （@fo=1kHz, THD=10%）功率放大器信噪比：>=80dB(A计权)功率放大器失真度：THD+N<=0.2% （@fo=1kHz,PO=4W）左右声道通道分离度：>=40dB输入灵敏度：360mV输入阻抗：20k欧姆调节方式：音量，超低音旋钮调节输入接口：双立体声RCA接口，A口高音提升A口高音提升：约9dB (@ 10KHz)低音单元：4英寸陶瓷纸盆，防磁设计高音单元：3/4英寸PV膜球顶高音扬声器，防磁设计扬声器直流阻抗：8欧姆单箱外形尺寸：150mm(宽)×228mm(高)×161mm(深) 重量：约6.5 Kg输入电源：～220V，50Hz，24W我们改进需要用到的零件:35V 2.2μF钽电容 *4八脚运放插座 *1音频运放AD8620 *1250V 2.2μF CBB电容 *212V 双触点继电器 *1音箱卡扣接线板 *1音箱线1.2M *2其箱体非实木，其实惠威 MK200II 拿在手上很重，也没有一丁点是实木的(亲自验证过)。
这个没有改进的必要。
如果说声音不是很好听的话,本质不是功放电路的设计问题.而是为了节约成本把分频器省略了.基本上在90年代,垃圾音箱的分频器就是一个小电容.本来2只扬声器组成的音箱,可是那样就算用1介正规分频器也得需要2个电子元件.例如8欧扬声器2000HZ的1介分频器就需要0.6MH的电感和10UF无级电容组成,它的成本却最少需要15元.如果用一只2.2UF电容来分频(实际分频点在9000HZ)却仅需0.5元.这就是为什么漫步者1000声音不好听的根本原因.为充分发挥这个箱子的音质，做以下改进：1.不做任何改进如何发挥最大音质：改进请注意音源的信号电平问题，也就是音箱输入信号的强弱，过强的信号会导致削波失真，音质急剧下降。
通用2.1多媒体音箱电路图附讲解
工作原理，如图纸所示，主要分为三部分。
电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漫步者音箱电路图分析
漫步者C1多媒体音响由功放主机、两个小音箱和一个低音炮组成。
功放主机仅有一本字典的体积，可很方便地安置在电脑桌上。
它摒弃了低音音箱内置功放的设计方式，克服了桌面放不下、控制不方便的缺点；增加了高保真耳机输出端子，实现接通耳机断开音箱的单独听功能。
功放电路不像大多数有源音箱那样采用三块TDA2030的通用方式，而是采用TDA7379四通道功放IC。
其中，两路OTL作左右声道输出、两路OTL组成BTL功放电路，使低音炮输出功率达20W。
下图是根据实物绘制的整机电路图。
输入口莲花插座可驳接VCD、DVD等影音设备，3.5mm 插座可连接MP3、随身听等。
电源部分也比较特殊，双13V经全波整流后成18V.主电源，作为主功放TDA7379的电源和两块双运算放大器NE5532和4558的正电源。
其中，一路13V 经半波整流和79LO9稳压后给两块运放提供负电源。
输入信号与两组电源通过CN-VOL插座与前置电路连接。
TDA7379与电源电路、输入输出插座设计在一块电路板上，左右声道和超重低音信号通过CN-TONE与前置电路板连接。
TDA7379的（7）脚是待机控制脚，在按下待机开关后，18V电源经两只蓝色高亮发光二极管和两只1kΩ电阻接地，蓝光照亮音量控制钮，并给（7）脚提供高电平使功放开始工作。
当待机开关抬赶时，待机回路断开，发光二极管熄灭，功放截止。
但耳机放大器仍然工作着，使单独听时处于省电和音箱静音状态。
前置电路的NE5532是左右声道信号放大电路。
音量电位器的使用方法比较特殊，电位器的20kΩ电阻直接作为（2）、（6）脚的偏置，而中间滑动臂却作信号输入端。
此IC也是耳机驱动放大器，（1）、（7）脚输出通过R1O7、C101、R1O8、C1O2输出到耳机插座。
在耳机插头插入插座后，插座里的簧片被顶起，连接后边电路的触点断开，后边电路失去信号而静音。
拔出耳机插头，信号进入后边电路。
左右声道的信号一路送到由高音调整电位器绰成的高音提升网络，在经过调整后通过CN-TONE插座输入到TDA7379的（5）、（11）脚，经内部两路OTL电路功率放大后通过C511、C512耦合输出。
由IC101放大后的左右声
道信号另一路是通过R114、R115合并成全音频信号。
经过由IC2一半组成的低通滤波器滤除中高音，提升低音后形成超重低音信号由（1）脚输出。
信号经低音音量电位器后一路经C503提供给TDA7379的（4）脚。
另一路送入IC2的另一半反相输入端（6）脚，由（7）脚输出通过C504加到TDA7379（12）脚。
因为要使两个OTL放大器组成BTL电路，必须在两路输入端分别输入相位相反的信号，才能使两路输出形成推挽式放大。
BTL电路输出功率可达到单个OTL的2～3倍。
两个OTL电路输出中点都是电源电压的一半，（1）、（15）脚之间没有直流电压，因此不需要输出电容，直接驳接低音音箱。
