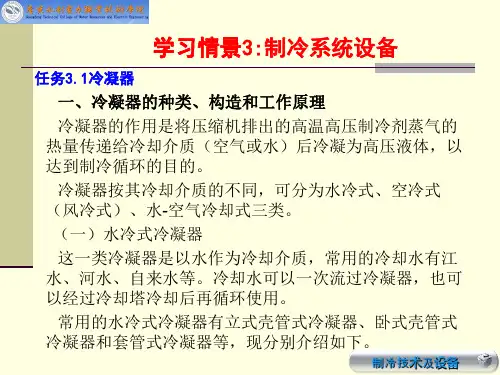

制冷技术及设备
学习情景3:制冷系统设备
任务3.1冷凝器
顶端装有一个带斜槽的导流管嘴，如上页图5-2所示。冷却水通过斜 槽沿切线方向流入管中，并以螺旋线状沿管内壁向下流动，在管内 壁形成一层水膜，这样可使冷却水充分吸收制冷剂的热量而节省水 量。沿管壁顺流而下的冷却水流入冷凝器下部的钢筋混凝土水池内， 通常在冷凝器的一侧需装设扶梯，便于攀登到配水箱进行检查和清 除污垢。 高温高压的氨气从冷凝器上部管接头进入管束外部空间，凝结成的 高压液体从下部管接头排至贮液器。此外，在冷凝器的外壳上还设 有液面指示器、压力表、安全阀、放空气管、平衡管（即均压管）、 放油管和放混合气（即不凝性气体）等管接头，以便与相应的设备 和管路相连接。 立式壳管式冷凝器的优点是，垂直安装，占地面积小，可安装在室 外，无冻结危险，便于清除水垢，而且清洗时不必停止制冷系统的 运行，对冷却水的水质要求不高。主要缺点是耗水量大、笨重、搬 运不方便，制冷剂在里泄漏不易发现。尽管如此，目前我国大中型 氨制冷装置中多采用此种冷凝器。 制冷技术及设备
t t 2 - t1 t - t1 1n k tk - t2
（5-7）
式中 t1· t2——分别为冷却剂的进出口温度（℃）； tk——制冷剂的冷凝温度（℃）。 由此可见，只要确定制冷剂的冷凝温度tk和冷却介质进出口温度t1、t2 ， 就可求得△t。 知道了φk、K和△t之后，即可利用公式（5-2）计算传热面积。各种冷凝 器的K值和ψ值见表5-1。 制冷技术及设备
学习情景3:制冷系统设备
任务3.1冷凝器
2、冷凝器的热负荷ΦK 冷凝器的热负荷是指制冷剂在冷凝器中放给冷却水（或空气） 的热量。如果忽略掉压缩机和排气管表面散失的热量，那么， 高压制冷剂蒸气在冷凝器中所放给冷却水（或空气）的热量 应等于制冷剂在蒸发器中吸收被冷却物体的热量（制冷量 ΦO ），再加上低压制冷剂蒸气在压缩机中压缩成高压制冷剂 蒸气所消耗的功转化成热量。这样，冷凝器的热负荷为 ΦK =Φo+ Pi （5-3） 由于压缩机的指示功率Pi与制冷量有关，因此上式也可简化为 ΦK = φΦo （5-4） 式中φ——冷凝负荷系数。它与冷凝温度tk、蒸发温度to、制冷 剂种类等因素有关。蒸发温度愈低，冷凝温度愈高，φ值就愈 大。φ值可由图5-7、5-8和图5-9查得；也可由制冷工程设计 手册中查得。
管道工程识图讲义(放大3)
管道工程识图与施工工艺讲义重庆大学继续教育学院建管系王新阳主要内容索引课程内容提要第一部分管道识图第一章管道工程施工图的主要内容管道工程图的画法§１－１管道工程施工图的主要内容一、基本图纸部分一）、图纸目录二）、设计与施工说明三）、主要材料设备表四）、平面图五）、立（剖）面图六）、系统图（轴侧图）二、详图部分一）、节点放大图二）、大样图三）、标准图§１－２管道工程图的制图标准与基本画法一、两个制图标准的简介一）、暖通空调制图标准的简介1、暖通空调制图用线型及线型的用途2、暖通空调制图绘图比例3、暖通空调管道代号4、暖通空调工程水、气管道阀门及附件图例与作用5、风管代号6、风管阀门、附件图例及作用二）、给排水制图标准简介1、给排水工程绘图线型种类及线型用途2、给排水工程常用绘图比例3、给排水工程管道代号4、给排水管道工程常用阀门、附件的图例及用途二、暖卫管道工程施工图的基本画法一）、管子管径的表示方法和在施工图上的标注方法1、钢管管径的表示方法和在施工图上的标注方法2、风管断面尺寸的表示方法和在施工图上的标注方法二）、管道设备安装标高与管道坡度坡向的表示或标注1、管道设备的安装标高2、水管坡度坡向的表示方法三）、管道入口及出口、管道系统及立管的编号1、暖通工程系统的编号2、给排水工程系统入口（引入管）、出口（排出管）及立管的编号四）、管道拐弯（或转向）在施工图上的画法1、管道90°拐弯在施工图上的画法2、管道小于90°拐弯在施工图上的画法五）、管道连接在施工图上的画法1、两根管道垂直相交形成三通连接的画法2、四根管道在平面上垂直相交形成四通连接的画法六）、管道交叉但不连接在施工图上的画法1、平面图上管道交叉但不连接的画法2、立面图上管道交叉但不连接的画法七）、管道重叠在施工图上的画法1、平面图上管道重叠的画法2、立面图上管道重叠的画法第二章管道轴侧图的画法§2－1 管道斜等侧轴侧图的画法一、斜等则空间坐标的建立与三个方向绘制长度的选取一）、斜等则空间坐标的建立二）、斜等则轴则图三个方向绘制长度的选取二、管道斜等则轴则图的画法实例§2－2 管道正等侧轴侧图的画法一、正等则空间坐标的建立与三个方向绘制长度的选取一）、正等则空间坐标的建立二）、正等则轴则图三个方向绘制长度的选取二、管道正等则轴则图的画法实例第三章给水排水管道工程施工图§3－1 室外给水排水管道工程施工图简介一、室外给水排水管道工程施工平面图一）、室外给水排水管道工程施工平面图绘制的主要内容二）、室外给水排水管道工程施工平面图绘制的一般规定三）、室外给水排水管道工程施工平面图的阅读实例二、室外给排水管道工程纵断面图一）、室外排水管道工程纵断面图绘制的主要内容二）、室外排水管道工程纵断面图阅读实例三）、室外给水管道工程横断面图绘制的主要内容与阅读§3－2 室内给水排水管道工程施工图一、室内给水排水工程施工图绘制的规定二、室内给水排水系统的组成及作用一）、室内给水系统的组成及作用1、给水引入管2、水表井（或水表节点）3、室内给水管道系统4、室内给水管道系统附件5、用水设备6、升压储水设备二）、室内排水系统的组成及作用1、同气管2、排水支管3、排水横管4、排水立管5、排水干管6、排出管三、室内给水系统的基本给水方式和管道布置形式一）、室内给水系统的基本给水方式与适用条件1、直接给水方式2、设有屋顶水箱的给水方式3、设有地下水池、水泵和屋顶水箱的给水方式4、高层建筑分区给水方式二）、室内给水系统的管道布置形式1、下行上给式2、上行下给式3、中分式四、室内给水排水工程施工图的阅读一）、室内给水工程施工图的阅读1、室内给水工程施工平面图的阅读2、室内给水工程施工系统图的阅读3、室内给水工程管道基本用量的统计二）、室内排水工程施工图的阅读1、室内排水工程施工平面图的阅读2、室内排水工程施工系统图的阅读3、室内排水工程管道基本用量的统计§3－3 室内消火栓消防给水工程基本组成及施工图一、消火栓消防给水系统及设备1、消火栓2、消防水枪3、消防水龙带4、消防卷盘5、消火栓箱6、水泵接合器7、室内消火栓消防给水管道系统二、室内消火栓消防给水系统的给水方式1、室外管网直接给水的室内消火栓消防给水系统2、设有加压水泵和水箱的室内消火栓消防给水系统3、不分区给水方式的室内消火栓消防给水系统4、分区给水方式的室内消火栓消防给水系统三、室内消火栓消防给水系统施工图实例第四章通风空调工程施工图§4－1 空调工程基本知识一、空调的概念与空调系统的分类一）、空调的概念二）、空调系统的分类1、按空气处理设备的布置情况分2、按负担空调房间的空调负荷用介质不同分3、按全空气中央空调系统处理空气的来源分4、按空调系统的使用情况分二、空调制冷循环系统简介一）、蒸汽压缩式制冷循环四大件主要设备及作用1、压缩机2、冷凝器3、节流膨胀阀4、蒸发器二）、蒸汽压缩式空调制冷冷水机组的类型1、水冷式空调制冷冷水机组2、风冷式空调制冷冷（热）水机组三、中央空调工程的循环系统一）、采用水冷式空调制冷冷水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷却水循环系统3、空调冷（冻）水循环系统4、空调空气（也称空调风）循环系统二）、采用风冷式空调制冷冷（热）水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷（冻）水循环系统3、空调空气（也称空调风）循环系统四、中央空调系统的组成一）、空气处理部分二）、空气输送部分三）、空气分配部分四）、冷热源部分五、中央空调工程常用空调器的类型一）、分段组合式空调器二）、柜式（整体式）空调器1、立柜式空调器2、卧式空调器3、吊顶（顶吊）式空调器三）、风机盘管空调器§4－2 中央空调工程施工图一、中央空调工程施工图的组成一）、设计与施工说明1、空调风管、水管选用的材料2、空调水管的防腐方法（或工序）3、空调风管、冷水管、冷凝水管保温材料的种类及保温厚度4、设备进出口与管道的连接减振方法5、动力设备与基础间的连接减振方法6、温度计、压力表设置位置7、空调冷热管道防冷（热）桥木卡及支吊架的设置二）、主要设备及材料表三）、中央空调工程施工平面图1、空调风系统施工平面图2、空调水系统施工平面图3、空调机房施工平面图4、空调制冷冷水机房施工平面图四）、剖面（视）图1、空调风系统、水系统剖面（视）图2、空调机房剖面（视）图3、空调制冷冷水机房剖面（视）图五）、空调系统图1、空调水（冷水、冷却水）系统图2、空调风系统图二、中央空调工程施工图的阅读方法与实例一)、空调工程风系统施工图的阅读基本方法1、空调工程风系统施工图的阅读顺序2、阅读空调工程风系统施工图要注意的几个问题二）、空调工程风系统施工图的阅读实例1、图纸目录及设计与施工说明的阅读2、通风系统施工平面图的阅读3、空调风系统施工平面图的阅读三）、通风空调风管的基本用量的统计1、几点说明2、风管基本展开面积的计算四）、空调水系统施工图的阅读1、空调冷却水系统施工图的阅读2、空调冷（冻）水系统施工图的阅读第二部分管道工程施工工艺第五章管道工程基本知识§5－1 管子、管件的公称直径、公称压力、实验压力和工作压力一、管子、管件的公称直径二、管子、管件的公称压力、实验压力和工作压力一）、管子、管件的公称压力二）、管子、管件的实验压力三）、管子、管件的工作压力四）、管子、管件三个压力的大小关系§5－2 管道工程的分类一、按管道工程的基本特性和服务对象分类一）、暖卫管道工程二）、工业管道工程1、工艺管道工程2、动力管道工程二、按管道输送的工作介质的压力分类一）、工业管道工程的压力级别1、低压工业管道工程2、中压工业管道工程3、高压工业管道工程4、超高压工业管道工程二）、暖卫管道工程的压力级别三）、几种特定介质管道工程的压力级别1、压缩空气管道工程的压力级别2、乙炔管道工程的压力级别3、燃气输送管道工程的压力级别4、热力管道工程的压力级别三、按管道输送的介质的温度分类一）、低温管道工程二）、常温管道工程三）、中温管道工程四）、高温管道工程四、按管道输送的介质的性质分类一）、水、蒸汽输送管道工程二）、腐蚀性介质输送管道工程1、弱腐蚀性介质输送管道工程2、中腐蚀性介质输送管道工程3、强腐蚀性介质输送管道工程三）、化学危险品介质输送管道工程四）、易凝固、沉淀介质输送管道工程§5－3 常用管材与管件一、常用钢管与管件一）、低压流体输送用焊接钢管与管件1、焊接钢管管材2、镀锌焊接钢管管件及作用3、室内给水系统管件用量的统计二）、无缝钢管与管件1、无缝钢管管材2、无缝钢管管件二、几种新型给水管材料的简介一）、ABS塑料管（也称ABS塑钢管）1、使用寿命长（可达50年）2、承压能力强（20℃常温下工作压立可达1.6MPa）3、重量轻（只有钢管重量的1/7）4、具有良好的抗冲击性5、具有良好的稳定的化学性能，无毒无味6、连接安装方便二）、PPR管（也是一种塑料管，还有PE管、PPW管、金德管）1、PPR管的种类2、PPR管的管件三）、多种材料复合管1、铝塑复合管2、钢塑复合管3、衬塑镀锌钢管三、给水铸铁管几管件一）、给水铸铁管管材1、给水铸铁管的材质2、给水铸铁管的分类二）、给水铸铁管管件四、排水铸铁管及管件一）、排水铸铁管管材1、排水铸铁管的分类2、排水铸铁管的规格二）、排水铸铁管管件五、UPVC塑料排水管及管件一）、PVC塑料排水管的种类1、双插口直管2、承插直管3、带伸缩节的直管二）、PVC塑料排水管的连接三）、PVC塑料排水管的管件1、弯头（45°、90°）2、三通3、四通4、存水弯5、立管检查口6、清扫口7、水盆连接件8、异径管9、管箍（也称直接）10、大便器连接件11、地漏12、通气帽四）、采用PVC塑料排水管的排水系统管件用量的统计§5－4 管道工程常用连接方法和法兰、螺栓及垫片一、管道工程的连接方法一）、法兰螺栓连接1、钢管法兰螺栓连接2、风管法兰螺栓连接二）、罗纹连接（也称丝扣连接）三）、承插连接1、承插填料连接2、承插粘接连接3、承插柔性连接四）、焊接连接1、电弧焊连接2、氩弧焊连接3、气焊连接五）、热熔连接二、管道工程常用法兰、螺栓及密封垫片一）、常用法兰1、常用钢管法兰2、常用风管法兰二）、常用螺栓、螺帽和密封垫片1、常用螺栓和螺帽2、常用密封垫片§5－4 金属板材和型钢一、金属板材一）、钢板1、钢板的种类2、钢板的规格二）、铝板三）、不锈钢板二、型钢一）、圆钢二）、扁钢（也称带钢）三）、角钢四）、槽钢管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。
R507与 CO2复叠系统冷库工艺图的问题
3、4号冷库制冷工艺图中的问题1.请补充制冷系统图、斜轴测视图，蒸发式冷凝器、冷风机安装大样图，从4号冷库机房到3号冷库的制冷工艺管道平面图，包括过马路跨越桁架的图纸。
2.请提供冷库负荷计算书。
3.设备材料表中CO2压缩机工况为-25℃/-5℃，而设计说明中CO2复叠系统蒸发冷凝温度工况为-30℃/-8℃，以哪个为准？依据前者工况，两台CO2压缩机制冷量1104kw，如果按后者工况，压缩机的制冷量需要修正，修正后的制冷量能否满足低温间总机械负荷1050kw，是否考虑了设备、管道温升消耗的冷量。
4.为减少R507制冷剂的泄漏量，能否考虑采用半封闭螺杆压缩机，请针对两种螺杆压缩机的效率、性能、价格做比较分析，供参考。
5.氟利昂制冷系统管道材料建议明确钢管牌号，CO2制冷系统管道材料建议明确采用低温16Mn无缝钢管，比如16MnDG。
钢管壁厚是否考虑了腐蚀裕量、管壁负偏差、钢管弯制时管壁变薄等因素。
6.一层制冷平面图中室外工艺管道标明不详，且与室外管廓大样图的关系表达不明。
7.建施图中高温库温度-4℃/0℃，而制冷工艺图设计说明高温库温度0℃/4℃，一层制冷平面图中是-20℃/-22℃，请修改一致为0℃/4℃。
8.工艺图14/17，高低温调节站材料表中供液组合阀、压差单向阀规格一栏是乱码。
9.工艺图1/17、4/17、电施图等中还有氨出现，比如1/17中虹吸式贮氨器、4/17管道特性表中介质氨，请仔细检查更改。
10.制冷施工说明中管道坡口的加工方法不建议采用氧-乙炔焰方法，宜采用管道坡口机加工。
11.建议对室外制冷工艺管道的保温层适当加厚，并对保温厚度进行校核，对保温施工提出特别要求，防止室外管道结露甚至结冰。
12.建议在机房和库内均设置CO2气体探测器，本图只在机房内设置氨气探测器。
13.建施图中电动升降台数量偏少，每个库只有5个，意味以后小型货车接驳位置偏少，可能实际运营时泊位供不应求，4号楼电施图中又增加了若干小型升降台，。
蒸发式冷凝器选型与设备布置及配管
蒸发式冷凝器选型与设备布置及配管蒸发式冷凝器运行原理：制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管，使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。
即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。
配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面，水借风势，极大的提高了换热效果。
温度升高的喷淋水由部分变为气态，利用水的汽化潜热由风势带走大量的热量，热气中的水滴被高效脱水器截住，与其余吸收了热量的水，散落到PVC淋水片热交换层中，被流过的空气冷却，温度降低，进入水箱，再经循环水泵继续循环。
蒸发到空气中的水分由水位调节器自动补充。
标准部件：热镀锌钢板；在钢板剪切及电焊处涂含锌；富锌漆；PVC，喷淋水系统；ABS，喷嘴；PVC，进风格栅；PVC，挡水板；不锈钢水泵入口滤网。
设备选型：例：制冷剂：NH3；制冷量：2000kW；轴功率：500kW；冷凝温度：36℃；湿球温度：28℃。
计算：热量：2000+600=2500kW排热系数：1.7修正排热量：2600×1.7=4420kW依据各厂商样本对应进行选型。
传统冷凝器的选用方式：蒸发式冷凝器的选用方式：按照系统的实际排热量，同时参照环境的湿球温度及系统的冷凝温度，通过实际工况与名义工况的换算系数折算到名义工况下的名义排热量，从而进行精确的选型。
设备布置：尽量防止空气回流确保新鲜空气的流通提供足够的维护保养空间1.防止回流：2.加高机组或排风口加高引风圈3.多台机组应保证出风口相同高度管和安装电动机的合理距离6.多台机组同时布置时应保证机组间距7.应考虑夏季的主导风向以保证机组运行正常8.当机组被置于井形围挡物中时，应保证井内风速低于1.5m/s9.配管说明：1.蒸发式冷凝器与传统设备的区别：2.压降的影响与合理解决3.出液口处应注意的几个问题-阀门及变径接头：进气管（应尽量对称配置）阀、存液弯，并有高度限制平衡管（每台机组之间均需设置平衡管，并接至贮液器，注意：一般贮液器平衡管口径偏小）安全阀（每台机组的每组盘管应设置一个）压力表（每台机组应设置一个）放空气阀（每台机组的每组盘管均需设置一个，在系统运行时使用，如可能，应接至自动空气分离器）放空气阀（设置于系统进气管最高处，系统停机时使用）。
蒸发式冷凝器简介
蒸发式冷凝器简介：蒸发式冷凝器是从冷却塔改进而来，其操作原理和冷却塔基本相同，主要由换热器、水循环系统和风机系统三部分组成（如下图）。
蒸发式冷凝器是以蒸发冷凝和显热交换为基础，冷凝器顶部布水系统不断向下喷淋冷却水，在换热管表面形成水膜，换热管和管内热流体发生显热交换并将热量传递到管外冷却水，同时换热管外冷却水和空气混合，冷却水向空气放出蒸发潜热（主要换热方式）而冷却，从而使流体冷凝温度更接近空气的湿球温度，其冷凝温度可比冷却塔水冷式冷凝器系统低3-5℃。
美国《ASHRAE系统与设备手册》指出“蒸发式冷凝是效率最高的冷却方式”。
管内被冷却介质：氨、氟里昂等用户要求的冷却介质。
优点：1.冷凝效果好：蒸发潜热大，空气与制冷剂逆向流动传热效率高。
蒸发式冷凝器以环境的湿球温度为驱动力利用盘管水膜的蒸发潜热换热, 使冷凝温度接近环境的湿球温度, 其冷凝温度可比冷却塔水冷式冷凝器系统低3-5℃,比风冷式冷凝器低8-11℃,这大大地降低了压缩机功耗, 使系统能效比提高10%-30%。
2.节水：利用水的汽化潜热换热，其循环用水量少，考虑到吹散损失、排污换水等，耗水量为一般水冷式冷凝器的5%-10%。
3.节能：蒸发式冷凝器冷凝温度受限于空气湿球温度，而湿球温度一般比干球温度低8-14℃，加上上侧风机给设备内部造成的负压环境，其冷凝温度较低，故压缩机功耗比低，而冷凝器的风机、水泵动力消耗都低，相对于其他冷凝器，蒸发式冷凝器可以节能20%-40%。
4.初投资和运行费用都低:蒸发式冷凝器结构紧凑，不需要冷却塔，占地面积小,制造时易于形成整体，给安装维护带来方便。
应用现状：蒸发式冷凝器在西方国家应用较为广泛，在国内的应用中，由于西北地区缺水的实际情况，蒸发式冷凝器在西北地区推广和应用较多，宾馆、办公楼、商场等民用建筑和厂房车间及冷库、温室等的冷却空调设备基本都采用了蒸发式冷凝器，啤酒、食品、饮料、制药、石油、化工等行业也越来越多的采用蒸发式冷凝器。
