烟气余热换热器
氟塑料在火电厂低温烟气余热回收换热器上的应用详细分析
氟塑料在火电厂低温烟气余热回收换热器上的应用详细分析发电厂进行烟气余热回收利用是为了降低排烟温度，回收热量的一种方式，目前采用的金属管式换热器，其换热能力主要是高温段，对于还有很大一部分的低温段烟气余热无法回收，主要受到电厂低温烟气酸露点腐蚀的限制。
为进一步降低烟温，火电厂采用氟塑料烟气余热回收换热器，能够防止烟气酸露点以下腐蚀，并将烟气温度最低可降至75℃。
一般火电厂氟塑料烟气余热回收换热器的工作温度为180℃~75℃。
燃煤电厂排烟热损失约占锅炉热损失的60%～70%，排烟损失是火电厂各种锅炉、焦炉运行中最重要的一项损失，脱硫水耗是电厂水耗的重要部分，采用低温氟塑料换热器是一种降低排烟温度，有效利用烟气余热，减少湿法脱硫耗水量，提高全火电厂热效率的节能方式。
但排烟温度降的过低，则会导致低温换热器受热面的腐蚀。
目前国内低温烟气余热回收换热器制造材料大多选用抗酸露点腐蚀钢ND钢（09CrCuSb)，虽可以减缓低温腐蚀，但不能根本解决低温腐蚀问题。
陕西瑞特热工为您详细分析：火电厂氟塑料烟气余热回收换热器的技术可行性火电厂氟塑料低温烟气余热回收换热器是以小直径氟塑料软管作为换热管束的换热器。
常用的氟塑料有PTFE/F4)、聚四氟代乙丙烯(PEP,F46)和PFA（可熔性聚四氟乙烯）。
其是一种可以在较高工作温度和压力条件下仍具有耐强腐蚀性的换热器。
由于氟塑料与金属材料在物化性质的差异，逐渐被节能领域所重视及应用。
通过不断完善，氟塑料换热器将得到越来越广泛的应用。
下表是氟塑料烟气余热回收换热器与金属烟气换热器的对比。
1.1火电厂氟塑料烟气余热回收换热器——氟塑料的物理化学特性氟塑料的分子结构特点决定了其良好的耐热性和耐寒性，其长期使用温度范围较宽，可达-80℃～260℃，在-50℃以下仍柔软，在250℃高温条件下经240h老化后，其力学性能基本不变。
氟塑料属化学惰性材料，除高温下的元素氟、熔融态碱金属、三氟化氯、六氟化铀、全氟煤油外，几乎可以在所有的介质中工作。
余热回收的方法
余热回收的方法余热回收是指将工业生产、能源消耗等过程中产生的废热进行收集和利用的技术手段。
通过余热回收，可以实现能源的有效利用，减少能源浪费，降低环境污染，提高能源利用效率。
下面将介绍几种常见的余热回收的方法。
1. 烟气余热回收烟气余热回收是指将工业生产过程中产生的高温烟气中的余热进行回收利用的方法。
常见的烟气余热回收技术包括烟气换热器和烟气蒸发器。
烟气换热器通过烟气与工艺流体之间的换热，将烟气中的余热传递给工艺流体，实现能量的转移。
烟气蒸发器则通过将烟气中的水分蒸发，将烟气中的余热转化为水蒸气的热量，进而用于其他工艺过程。
2. 冷凝余热回收冷凝余热回收是指将工业生产过程中产生的冷凝热量进行回收利用的方法。
常见的冷凝余热回收技术包括冷凝器和热泵。
冷凝器通过将冷凝热量传递给其他工艺流体，实现能量的转移。
热泵则通过利用工艺流体中的低温热量，将其升温并用于其他工艺过程，实现能量的回收和再利用。
3. 液体余热回收液体余热回收是指将工业生产过程中产生的废液中的余热进行回收利用的方法。
常见的液体余热回收技术包括热交换器和蒸发器。
热交换器通过将废液中的余热传递给其他工艺流体，实现能量的转移。
蒸发器则通过将废液中的水分蒸发，将废液中的余热转化为水蒸气的热量，进而用于其他工艺过程。
4. 高温烟气余热回收高温烟气余热回收是指将工业生产过程中产生的高温烟气中的余热进行回收利用的方法。
常见的高温烟气余热回收技术包括烟气换热器和烟气蒸发器。
烟气换热器通过烟气与工艺流体之间的换热，将烟气中的余热传递给工艺流体，实现能量的转移。
烟气蒸发器则通过将烟气中的水分蒸发，将烟气中的余热转化为水蒸气的热量，进而用于其他工艺过程。
5. 低温烟气余热回收低温烟气余热回收是指将工业生产过程中产生的低温烟气中的余热进行回收利用的方法。
常见的低温烟气余热回收技术包括烟气换热器和烟气蒸发器。
烟气换热器通过烟气与工艺流体之间的换热，将烟气中的余热传递给工艺流体，实现能量的转移。
烟气换热器结构及工作原理
电导率超过5000µS/cm时需要排“污”换水来处理。 手动开启泵房内循环水管道上的放水阀，并开启充水泵。 在此过程中通过调整补水管路上的阀门HND60AA866 的开度来使流出系统的水和补进系统的水相平衡，同时 应注意，如果补水压力过高可能对管束造成损坏，这时 可以关小补水管路上的阀门。
A
3
烟气换热器的结构
A
4
MGGH原烟气冷却器内部一整组管束图
A
5
MGGH内部管束冲洗水管布置图
A
6
MGGH原烟气冷却器
A
7
MGGH净烟气再热器整组管束
A
8
MGGH净烟道顶部管路布置
A
9
循环水系统
该系统的功能是保证循环水在水侧管道系统内不断循环以实现“热量的转移”。循 环水水质为除盐水或凝结水，系统主要由循环水泵，充水泵，稳压系统，以及相关管道， 阀门组成。
1）主循环系统设2台100%循环泵，一运一备，连续运行使闭式循环水在管道中流 动。循环泵设有旁路，旁路上设有小孔径过滤器，旁路流量约在10-15m3/h 左 右， 这样可以长期过滤系统中的微细杂质。过滤器设有压差变送器，当滤网阻塞严重时会给 出报警提醒运行人员清洗滤网。
2） 稳压系统由稳压罐，混水罐，膨胀水箱，以及相关的泵，阀门，管道，仪表组 成，稳压系统的作用是保证闭式系统的压力，防止循环泵汽蚀，防止烟气换热器中的水 汽化。其工作原理是：当系统中水因受热膨胀导致压力过高时， 通过电磁阀将水排 入膨胀水箱以降低系统压力，当系统由于泄露或者温度降 低而压力降低时，通过水泵 将膨胀水箱中的水送回系统以保证系统压力。稳压罐内有个充气皮囊，能够允许系统压 力在一定范围内波动，由于皮囊不能承受高温，所以设有混水罐以确保皮囊中的水不超 70℃。
烟气余热利用换热器设计与计算
(5) 环境适应性。热管最初是应用于空间事业，而今，热管已经广泛应用于石油、化工、冶金、动力、机械、制药等各个领域，其结构形式可随应用领域的不同而广泛变化，其长度也可随传递热量的多少而改变，所以说，热管具有广泛的适应性。
热管传热技术于20世纪60年代由美国的科学家所发明[2]，是利用真空管内工质的蒸发、凝结和循环流动而传递热量的部件，因此具有传递热流大，传热效率高的优点。其中，热管气-气换热器是热管理论应用的杰出代表和成功范例，正在逐步取代传统的管壳式换热器成为各种换热场所的首选。
热管换热器应用的主要领域是各种场合的余热回收系统中，以实现节能减排的目的。我国的能源问题在进入21世纪后日趋严重，据有关报道，我国三分之二的能源被热力电力企业所消耗，而我国工业锅炉的实际运行效率只有65%左右，但工业发达国家的燃煤工业锅炉运行热效率高达85%，在资源和能源日益缺乏的今天，如果我国所有的锅炉热效率能够提高10%，那么节约的能量将媲美三峡水库一年的发电量。所以，提高锅炉效率，前景十分广阔。
keywordsheatpipeheatpipeheatexchangerdesigndesigncalculationstructureparameters目录摘要iabstractii第1章绪论111课题背景112热管的发展和应用213热管的特性314热管换热器415换热器行业发展与研究6151国内外研究现状6152存在问题7921热管设计理论9211热管的结构原理9212热管的工作原理10213热管的工质壳体材料和工作温度12214热管的管径13215热管的传热极限14216热管的热阻1522热管气气换热器设计理论16221热管气气换热器的平均温差法18222热管气气换热器的传热单元数法1923传热系数的确定2124对流换热系数2325压降2426安全性校验2427本章小结262731确定原始数据2732换热器类型2733热管设计2734热管气气换热器设计2835设计步骤2836本章小结29第4章热管的设计3141热管工作温度3142热管工质的选择3243壳体材料的选择3344热管封头设计3445热管长度确定3446热管的传热极限3447本章小结35第5章热力设计3751传热计算3752流阻计算41534154本章小结42第6章结构设计4561材料选择4562换热器外壳的设计45621设计温度和设计压力45622外壳厚度45623开孔补强4563隔板的设计计算45631隔板的厚度45632隔板管孔直径的确定46633隔板与热管的连接4664箱体结构设计46641工字钢的选择46642进出口设计47643上封头结构设计47644检查口和维修口设计47645箱体结构4747结论49参考文献51致谢53附录1开题报告55附录2文献综述61附录3外文翻译69附录4英文文献83第1章绪论11课题背景热管是依靠其内部工质在一个抽成高真空的封闭壳体中循环相变而传递热量的传热装置
锅炉烟气余热回收方案
锅炉烟气余热回收方案引言在传统锅炉中，燃料的燃烧会产生大量的烟气，其中包含大量的热能。
然而，在传统的锅炉运行中，烟气中的余热往往被直接排放至大气中，导致能源的浪费和环境的污染。
为了充分利用和回收这部分烟气余热，提高能源利用效率和减少环境污染，研发锅炉烟气余热回收方案成为工程技术领域的热点之一。
本文将介绍几种常见的锅炉烟气余热回收方案及其工程应用。
1. 锅炉烟气余热回收原理锅炉烟气余热是指在锅炉燃烧过程中，未能被充分利用的热能。
烟气中的余热主要包括高温烟气和烟气中的水蒸气。
回收锅炉烟气余热的原理是通过烟气与工作介质（如水、空气等）的热交换，将烟气中的热能传递给工作介质，在回收烟气余热的同时实现能量的转换和利用。
2. 锅炉烟气余热回收方案2.1 烟气余热锅炉烟气余热锅炉是常见的一种烟气余热回收设备。
它通过在锅炉尾部增设余热回收器，在烟气经过锅炉尾部时，将高温烟气中的余热传递给工作介质，实现烟气余热的回收和再利用。
烟气余热锅炉可以将烟气中的余热转化为蒸汽、热水或其他工质，用于供热、发电或其他生产用途。
这种方案具有回收效果好、能源利用率高的优点，目前在工业领域得到广泛应用。
2.2 烟气换热器烟气换热器是另一种常见的烟气余热回收设备。
它通过在烟气管路上增设换热器，将烟气中的余热传递给工作介质，实现余热的回收和再利用。
烟气换热器可以将烟气中的高温热能转化为低温热能或其他形式的能量，例如热水、蒸汽等。
这种方案适用于烟气温度较高的情况，可以有效提高热能利用率和能源利用效率。
2.3 烟气余热发电系统烟气余热发电系统是将烟气余热转化为电能的一种方案。
它通过在锅炉系统中增设烟气余热发电装置，将烟气中的余热转化为蒸汽，并通过蒸汽发电机组发电。
这种方案适用于需要大量电能的场景，如工业厂房、发电厂等。
烟气余热发电系统可以充分利用烟气中的余热，提高能源利用效率，同时减少对传统能源的依赖，具有良好的经济和环境效益。
3. 烟气余热回收方案的应用案例3.1 石化行业在石化行业中，烟气余热回收方案得到了广泛应用。

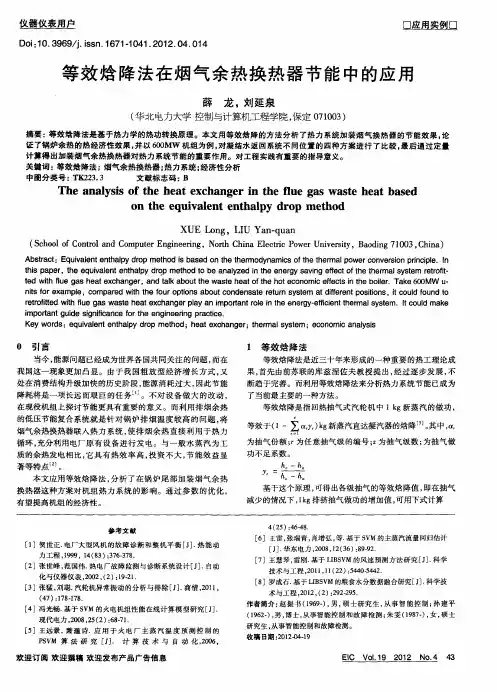

等效焓降法在烟气余热换热器节能中的应用
（ ｃ ｏｌ ｆ ｏ ｔ ｎ ｏ ｕｅ ｎ ｉｅｒ ｇ Ｎ ａ ｈｎ ｌ ｔｃＰ ｗ ｒＵ ｉｅｓｙ ａｄｎ ０ ， ｈｎ ） Ｓ ｈ ｏ ｏ ｎｍｌ ｄＣ ｍｐ ｔ Ｅ ｇｎｅｉ ， ｏ ｈＣ ｉａＥｅ ｒ ｏ ｅ ｎｖｒ ｔ，Ｂ ｏ ｉｇ７ ３ Ｃ ｉａ Ｃ ａ ｒ ｎ ｃｉ 在 消费结构升级加快 的历史 阶段 ， 能源 消耗过大 ， 因此 节能 降耗将 是一项长远 而艰 巨的任务 … 。不对设 备做 大 的改动 ， 在现役 机组 上探讨节能更具有 重要 的意义 。而利 用排烟余 热
等效焓 降是指 回热抽气式 汽轮机 中 １ ｇ 新蒸汽 的做 功 ， ｋ
Ｄ ｉ ０ ３ ６ ／． ｓ ． ６ １１ ４ ． ０ ２ ０ ． １ ｏ ： ． ９ ９ ｊｉ ｎ １ ７ －０ １ ２ １ ． ４ ０ ４ １ ｓ
等 效 焓 降 法在 烟气 余 热 换 热 器 节 能 中的应 用
薛 龙 ，刘延泉
（ 北 电 力大学 控 制与 计 算机 工程学 院 ， 定 ０ １０ ） 华 保 ７０３
摘要 ： 等效焓 降法是基于热力学 的热功转换原 理。本 文用等效焓降的方法分 析 了热力 系统加装烟气 换热器的节 能效 果 。 论 证 了锅炉 余热的热经济性效果 ， 以 ６０ 并 ０ ＭＷ 机组为例 ， 对凝结水返 回系统不 同位置 的四种方案进行 了 比较 。 后通过定量 最 计算得 出加装烟气余热换热器对 热力系统节能的重要作用 。对 工程 实践 有重 要的指导 意义 。
Ａｂ ｔａ ｔ ｑ ｉａｌｎ ｎ ｈ ｌｙｄ ｏ ｔｏ ａ ｅ ｎ ｔｅ ｔｅ ｍ ｏ ｙ ａ ｉｓｏ ｅ ｔｅ ｍａ ｏ ｓｒ ｃ ：Ｅ ｕｖ ｅ ｔ ｔａｐ ｒ ｐ ｍｅｈ ｄ ｉ ｂ ｓ ｄｏ ｈ ｈ ｒ ｄ ｎ ｍ ｃ ｆｈ ｈ ｒ ｌ ｗｅｒ ｏ ｖ ｓｏ ｒ ｃｐｅ ｎ ｅ ｓ ｔ ｐ ｎ ｅｒｉｎ ｐ ｉ ｉｌ．Ｉ ｃ ｎ
气气换热器技术方案
气气换热器技术方案随着经济和社会的迅速发展，人们对能量利用的效率要求也越来越高。
因此，气气换热器作为一种高效节能的换热设备日益受到人们的关注。
下面我们将从工作原理、应用领域和优势方面来介绍气气换热器技术方案。
一、工作原理气气换热器是一种通过烟气与空气之间的热交换来预热空气的装置，可以将废气排放的高温烟气转化为贵重的热能，应用于空调、采暖等领域气气换热器的主要结构由一组平行板或盘管等组成，通过冷却凝结器和换热管将烟气和空气分别排入，由于烟气和空气之间有温度差异和气体流动，一些热量会被传导给空气。
同时，这种结构的换热器可以减少对环境的污染和节省成本，因此得到广泛的应用。
二、应用领域气气换热器广泛应用于各种行业和领域，如冶金、化工、电力、食品等行业。
例如，在钢铁冶金行业，气气换热器可用于高炉余热回收，以提高炉效和减少废气排放。
在石油化工行业，气气换热器可以用于加热和冷却液态、气态和蒸气等介质，实现节能和减排。
在食品行业，气气换热器也广泛应用于保温和加热，使食品得到更好的保护和处理。
因此，气气换热器的应用范围也已经超出了传统的空调和采暖等领域。
三、优势方面与其他传统的换热器相比，气气换热器还有很多优势。
首先，气气换热器不需要液态介质，可实现无液腔污染换热。
其次，气气换热器可以直接将高温烟气转化成低温废气并利用，已大大降低了人工控制成本和环境污染。
另外，气气换热器可以在一个设备中完成加热、降温等功能，也可以实现多种介质热量传递；最后，气气换热器其实可以贴近设备进行专业设计和安装，在同样的体积较小范围内，它可实现更高的换热量和转热效果综上所述，气气换热器技术方案在行业应用中越来越重要。
它已成为-种高效节能、环保、成本低廉的重要能源设备。
在未来的日子里，我们可以期待气气换热器起到更多的应用作用，为节能减排和可持续发展做出更大的贡献。
【CN109813143A】一种用于烟气余热利用的换热器【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910128371.0(22)申请日 2019.02.21(71)申请人 华中科技大学地址 430074 湖北省武汉市洪山区珞喻路1037号(72)发明人 张立麒 张泽武 李小姗 罗聪 鲁博文 赵征鸿 陈爱玲 李诗谙 (74)专利代理机构 北京众达德权知识产权代理有限公司 11570代理人 刘杰(51)Int.Cl.F28D 1/053(2006.01)F28F 9/22(2006.01)F23J 15/02(2006.01)(54)发明名称一种用于烟气余热利用的换热器(57)摘要本发明涉及一种用于烟气余热利用的换热器，属于换热装置技术领域；所述换热器包括第一烟道、第二烟道、换热管、挡板和过滤板；所述挡板和过滤板均设置在所述第一烟道内，且所述挡板设置在所述过滤板下游；所述第二烟道穿透所述第一烟道，所述第二烟道设置在所述挡板下游；所述换热管穿透所述第一烟道、挡板和过滤板；采用分级换热，同时进行水/蒸汽-原烟气换热和原烟气-循环烟气换热，等效于传统的省煤器和空气预热器的作用，整个换热过程充分利用加压富氧燃烧锅炉产生烟气中的余热，具有结构紧凑，热利用效率高等优点。
权利要求书1页 说明书4页 附图2页CN 109813143 A 2019.05.28C N 109813143A权 利 要 求 书1/1页CN 109813143 A1.一种用于烟气余热利用的换热器，其特征在于，包括第一烟道、第二烟道、换热管、挡板、过滤板；所述挡板和过滤板均设置在所述第一烟道内，且所述挡板设置在所述过滤板下游；所述第二烟道穿透所述第一烟道，所述第二烟道设置在所述挡板下游；所述换热管穿透所述第一烟道、挡板和过滤板。
2.根据权利要求1所述的一种用于烟气余热利用的换热器，其特征在于，所述换热管沿所述第一烟道内介质流向进行布置，且相邻所述换热管间间距相等，所述间距为所述换热管直径的1.5-2.5倍。
我国烟气余热利用换热器发展概述
1 烟气余热利用的前景
1.1 我国余热资源情况 余热资源是指在现有条件下，在能源利用设备
中没有被利用的多余或废弃的能源，是有可能回收 而尚未回收的能量，广泛存在电站锅炉及工业设备 中。从其来源分可分为高温烟气余热、冷却介质余 热、废汽废水余热、高温产品和炉渣余热、化学反 应余热、可燃废气废液和废料余热等六类，其中， 高温烟气余热总量约占余热总资源的50%，冷却介 质余热占余热总资源的20%，废汽废水余热占11%。
目前，我国煤炭产量约一半用于发电，约 73.4%的装机是火电机组，发电量的81%来自火电。 一次能源结构决定了我国在相当一段时间内以化石 燃料为主要能源。料成本占全部成本的70% 以上。
电力生产是工业经济发展的原动机和国民生活 的基本保障。从2007～2011各年度数据看，火力发 电量成稳定增长态势，火力发电量占全口径发电量 的比重稳定波动，2011年比重呈现波峰增长态势。 2011年我国电源建设火电投资为1054亿元，其中煤 电投资为903亿元，占火电投资的85.67%。中国煤 炭消费34.25亿吨，占一次能源消费总量近7成，煤 炭产量约一半用于发电。年我国火力发电装机容量 为76546万千瓦，其中煤电70667万千瓦，比例高达 92.32%，2010年这一比例为92.00%。2011年火电装 机容量占发电总装机容量的72.50%，火电发电量占 全口径发电总量的82.45%。
摘要 ：我国余热资源丰富，目前烟气热损失是电站锅炉各项热损失中最大的一项。烟气余热利用换热器通过 对烟气余热的二次吸收，提升余热利用效率，对于提升锅炉运行效率有重要的意义。另外烟气余热利用换热 器配合除尘设备使用可以明显增强除尘效率，有助于降低烟气污染排放。烟气余热利用换热器在锅炉系统中 的增配使用能有效节约能源，降低烟气污染排放，有效推动我国锅炉使用行业“节能减排”目标的实现。文章 将对我国余热利用情况、烟气余热回收利用技术及烟气余热利用换热器进行介绍，以供参考。 关键词 ：余热利用 ；烟气余热利用换热器 ；烟气冷却器 ；低温省煤器 ；节能减排 中图分类号 ：TK172 文献标识码 ：A 文章编号 ：1009-2374（2012）33-0001-06
烟气换热器结构及工作原理ppt课件
MGGH加药系统
精选
烟气换热器清洗系统
一、该系统功能是通过水淋洗的方式来清洗换热器的管子外表 面烟尘。得益 于塑料管良好的防腐蚀性能和不沾灰性能，附 着于管子外表面的灰尘只需要采用水淋洗的方式就可以有效清 除，从而避免了堵灰的发生。系统由清洗水箱、清洗水泵、管 道、阀门、喷嘴组成。冲洗水质为工业水。清洗过程如下：清 洗水箱液位正常的情况下，开启清洗水泵，开始冲洗1列管束， 清洗水箱液位降低到低位时，停清洗水泵。补水阀开启给水箱 补水至正常水位，停止补水。然后可以开始冲洗下一个管束。 整个冲洗过程由DCS顺控。 二、 系统设2台100%容量清洗水泵，一运一备。清洗一组管 束需要时间为4分钟左右，需要约8t水。烟气冷却器根据含尘 量每组管束每天或每2天清洗一次。再热器每2天或每周冲洗1 次。烟气冷却器清洗后的水通过积液水管重力自流入脱硫塔系 统的地坑。烟气再热器清洗后的水通过积液水管重力自流入脱 硫塔系统的地坑。
烟气余热回收系统（HDS）的功能是：烟气余热回收 系统采用二次系统，闭式循环水在烟气冷却器中吸收烟气 热量，然后通过循环水泵输送到烟气再热器，把热量传给 从吸收塔出来的净烟气。净烟气吸收原烟气的余热后，排 至烟囱。
精选
常见故障
精选
换热器中的管子泄露
1)现象：稳压系统频繁向系统补水
2)原因：
A.系统超压，
空气门
精选
I.拆掉水联箱端盖 J.把所有U形管中灌满水 K.观察U形管中的液位 L.如果某根U形管中的液位下降了，说明这跟管漏了 M.让这根漏了的管的水位下降，用压缩空气将这根管 的水全部挤出 N.用锥形的铜塞塞住泄露的管子的两端 O.塞子必须用锤子敲进去，并记录塞子的位置 P.盖上水箱端盖，恢复相关的管道连接
烟气余热回收换热器参数
烟气余热回收换热器参数
烟气余热回收换热器（气-水）是燃煤、油、气锅炉的专用设备，安装在锅
炉烟口，回收烟气余热加热生活用水或锅炉补水。
工作时，烟气流经热管余热回器烟道冲刷热管下端，热管吸热后将热量导至上端，热管上端放热将水加热。
为了防止堵灰和腐蚀，余热回收器出口烟气温度一般控制在露点以上，即燃油、燃煤锅炉排烟温度≮130℃，燃气锅炉排烟温度≮100℃，节约燃料
4-18%。
此外，还有余热回收器（气-气）的换热器，这种换热器是燃油、煤、气锅
炉的专用设备，安装在锅炉烟口或烟道中，将烟气余热回收后加热空气，热风可用作锅炉助燃和干燥物料。
其构造为四周管箱，中间隔板将两侧通道隔开，热管为全翅片管，单根热管可更换。
工作时，高温烟气从左侧通道向上流动冲刷热管，此时热管吸热，烟气放热温度下降。
热管将吸收的热量导致右端，冷空气从右侧通道向下逆向冲刷热管，此时热管放热，空气吸热温度升高。
