固相法制备陶瓷粉体
实验一固相法（solid-phasemethod）合成粉体
实验一固相法（solid-phase method）合成粉体粉体（powder）是大量固体粒子的集合系，是在物质本质结构不发生改变的情况下，分散或细化而得到的固态颗粒，但具有与固体不尽相同的性质。
粉体的特性，诸如颗粒度、颗粒形状、粒度分布、比表面积、团聚状态、吸附性质等对技术陶瓷的烧结性及显微结构有着决定性的影响，从而影响技术陶瓷的性能。
因此，制备质量优良的粉体是获得性能优越的技术陶瓷制品的重要基础。
固相法是制备技术陶瓷粉体的重要方法之一，主要通过固相反应得到粉体。
固相法制备粉体技术在技术陶瓷粉体的工业生产中，应用非常广泛。
固相法制备的粉体颗粒一般为几个微米~数十微米之间。
下面以BaTiO3粉体的制备为例，介绍固相法制备粉体的工艺过程。
一．原料碳酸钡（BaCO3) ，分析纯：二氧化钛（TiO2），分析纯。
二．仪器和设备氧化铝坩埚，烧杯，球磨机，高温炉（硅碳棒作发热体，Tmax = 1350 ℃，Pt-Rh-Pt热电偶测温）, 干噪箱，电子天平。
三．实验步骤1 ．配料计算预制备20 克BaTiO3粉体，计算所需要的BaCO3和TiO2用量。
其中，Ba /Ti （摩尔比）= l : 1 。
2 ．称料在电子天平上分别称取所需要的BaCO3和TiO2，精确到0.01 克，放入烧杯中备用。
3 ．混料采用湿式球磨混合的方法，将BaCO3和TiO2粉末原料进行充分混合。
球磨过程中，应采用玛瑙球，盛料容器应选用玻璃质或塑料质，避免使用铁质容器，以免铁质等受主杂质的混入，对BaTiO3陶瓷的电学性能产生不利影响。
料：球：水（质量比）=1 : l.5 : 2 ，球磨时间为20 -24 小时。
所用的水选用蒸馏水。
4 ，干燥将经球磨混合的原料放入烧杯中，然后在干燥箱中进行干燥处理：T=105℃，t = 12h 。
5 ．焙烧将干混合料放入坩埚中，然后移入高温炉中进行熔烧。
焙烧的温度和时间为：T =1100-1150 ℃，t =2-4h，从而得到BaTiO3粉体。
陶瓷粉体制备ppt课件.ppt
1100－1200℃
NbC
Nb+炭黑
H2，CO, CnHm
1400－1500℃
真空
1200－1300℃
Nb2O5+炭黑
H2，CO, CnHm
1900－2000℃
真空
1600－1700℃
TaC
Ta+炭黑
H2，CO, CnHm
1400－1600℃
真空
1200－300℃
Ta2O5+炭黑
为了克服直接沉淀的缺点，改变沉淀剂的加入方式，使得溶液本身缓慢反应产生沉淀剂，常用的有尿素： （NH2）2CO+3H2O→2NH4OH+CO2 (70℃) NH4OH在溶液中形成后立即被消耗，尿素继续分解平衡，可用来制备铁、铝、锡、镓、锆等的氧化物。
铝粉和B2O3粉料在刚玉罐中球磨混合1h，经真空干燥后，压坯，置入充满氩气的反应器中，进行燃烧合成。反应器内压力可在500Pa～0.1Mpa之间调节，用钨丝通电点火。热电偶插入试样心部测温。球磨后得到粉料。
Al2O3
AlB12
自蔓延法有以下优点： 1、工艺简单 2、消耗外部能量少 3、可在真空或者控制气氛下进行，得到高纯产品 4、材料烧成与合成可同时完成
900℃5h
1300℃2h
先进陶瓷粉料的制备
固相法制备粉料
可以获得高纯的Al2O3， 粒度小于1μm
用于碳化硅生产的阿奇逊电炉 (a)炉役开始前；(b)炉役结束后
分步反应： SiO2＋C → SiO（气）＋CO SiO＋2C → SiC＋CO SiO＋C → Si（气）＋CO Si＋C → SiC
先进陶瓷粉料的制备
A(S)+B(S)→C(S)+D(g)
固相法制备陶瓷粉体
固相反应法生产陶瓷粉体一、 固相反应法的特点固相法是通过从固相到固相的变化来制造粉体，其特征是不像气相法和液相法伴随有气相→固相、液相→固相那样的状态（相）变化。
对于气相或液相，分子（原子）有很大的易动度，所以集合状态是均匀的，对外界条件的反应很敏感。
另一方面，对于固相，分子（原子）的扩散很迟缓，集合状态是多样的。
固相法其原料本身是固体，这较之于液体和气体都有很大的差异。
固相法所得的固相粉体和最初固相原料可以使同一物质，也可以不是同一物质。
[1]二、 物质粉末化机理一类是将大块物质极细地分割，称作尺寸降低过程，其特点是物质无变化，常用的方法是机械粉碎（用普通球磨、振磨、搅拌磨、高能球磨、喷射磨等进行粉碎），化学处理（溶出法）等。
另一类是将最小单位（分子或原子）组合，称作构筑过程，其特征是物质发生了变化，常用的方法有热分解法（大多数是盐的分解），固相反应法（大多数是化合物，包括化合反应和氧化还原反应），火花放电法（常用金属铝产生氢氧化铝）等。
三、 固相反应的具体方法1、 机械粉碎法主要应用是球磨法，机械球磨法工艺的主要目的包括离子尺寸的减小、固态合金化、混合或融合以及改变离子的形状。
目前已形成各种方法，如滚转磨、振动磨和平面磨。
采用球磨方法，控制适合的条件可以得到纯元素、合金或者是复合材料的纳米粒子。
其特点是操作简单、成本低，但产品容易被污染，因此纯度低，颗粒分布不均匀[2]。
2、热分解法热分解反应不仅仅限于固相，气体和液体也可引发热分解反应，在此只讨论固相的分解反应，固相热分解生成新的固相系统，常用如下式子表示（S 代表固相、G 代表气相）：1211212S S G S S G G →+→++第一个式子是最普通的，第二个式子是第一个式子的特殊情况。
热分解反应基本是第一式的情况。
3、 固相反应法由固相热分解可获得单一的金属氧化物，但氧化物以外的物质，如碳化物、硅化物、氮化物等以及含两种金属元素以上的氧化物制成的化合物，仅仅用热分解就很难制备，通常是按最终合成所需组成的原料化合，再用高温使其反应的方法，其一般工序如左图所示。
陶瓷粉体基础表征
高温陶瓷材料在高温环境下表现出良 好的抗氧化性、抗蠕变性和高温强度， 使其成为高温环境下应用的理想材料。
高温陶瓷材料的制备通常需要经过复 杂的合成和烧结过程，以确保其具有 优良的力学性能、化学稳定性和高温 稳定性。
电子陶瓷材料
电子陶瓷材料是指具有优良电性 能的陶瓷材料，广泛应用于电子 元器件、集成电路、传感器等领
针对不同应用领域，研究具有 特定性能需求的陶瓷粉体，拓 展其在能源、环境、生物医学 等领域的应用。
加强跨学科合作，将陶瓷粉体 科学与材料科学、物理学、化 学等学科进行有机结合，推动 陶瓷粉体科学的发展。
感谢您的观看
THANKS
多孔陶瓷材料的孔径、孔隙率、比表面积等参数对其性能和应用具有重要影响，需 要根据具体应用需求进行优化设计。
06 结论与展望
研究结论
陶瓷粉体的形貌、粒径、化学 组成等基础性质对陶瓷材料的
性能具有重要影响。
通过先进的表征技术，如X射线 衍射、扫描电子显微镜、透射 电子显微镜等，可以深入了解 陶瓷粉体的结构和性质。
总结词
液相法是一种通过溶液中的化学反应来制备陶瓷粉体的方法。
详细描述
液相法通常是将原料溶解在溶剂中，然后通过控制溶液的浓度、温度和pH值等参数，使原料在溶液中 发生化学反应并析出晶体，最终得到所需的陶瓷粉体。该方法制备的粉体具有较窄的粒度分布和较好 的形貌控制，但制备过程中需要去除溶剂并进行高温煅烧，成本较高且易引入杂质。
详细描述
扫描电子显微镜利用电子束扫描陶瓷 粉体表面，通过收集和分析二次电子、 背散射电子等信号，形成高分辨率的 图像，能够观察陶瓷粉体的形貌和粒 度分布。
透射电子显微镜观察
总结词
透射电子显微镜观察可以观察陶瓷粉体的内 部结构和晶体生长情况。

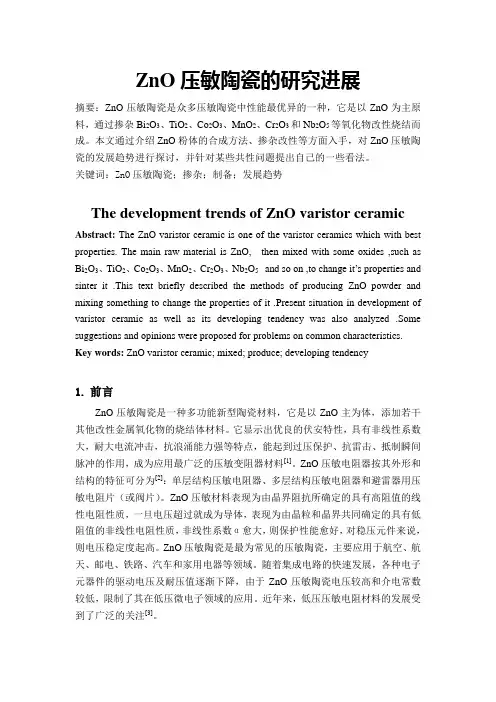

ZnO压敏陶瓷的研究进展
ZnO压敏陶瓷的研究进展摘要：ZnO压敏陶瓷是众多压敏陶瓷中性能最优异的一种，它是以ZnO为主原料，通过掺杂Bi2O3、TiO2、Co2O3、MnO2、Cr2O3和Nb2O5等氧化物改性烧结而成。
本文通过介绍ZnO粉体的合成方法、掺杂改性等方面入手，对ZnO压敏陶瓷的发展趋势进行探讨，并针对某些共性问题提出自己的一些看法。
关键词：ZnO压敏陶瓷；掺杂；制备；发展趋势The development trends of ZnO varistor ceramic Abstract: The ZnO varistor ceramic is one of the varistor ceramics which with best properties. The main raw material is ZnO, then mixed with some oxides ,such as Bi2O3、TiO2、Co2O3、MnO2、Cr2O3、Nb2O5 and so on ,to change it’s properties and sinter it .This text briefly described the methods of producing ZnO powder and mixing something to change the properties of it .Present situation in development of varistor ceramic as well as its developing tendency was also analyzed .Some suggestions and opinions were proposed for problems on common characteristics. Key words: ZnO varistor ceramic; mixed; produce; developing tendency1.前言ZnO压敏陶瓷是一种多功能新型陶瓷材料，它是以ZnO主为体，添加若干其他改性金属氧化物的烧结体材料。
陶瓷粉体的制备及性能测定实验
陶瓷粉体的制备及性能测定实验一、实验目的1、掌握陶瓷粉体制备的原理和常用方法及设备；2、了解影响陶瓷粉体制备的各种因素；3、掌握粉料颗粒分成的表示方法和测定方法；二、实验原理粉体的制备方法分两种。
一是粉碎法；二是合成法。
粉碎法是由粗颗粒来获得细粉的方法，通常采用机械粉碎。
现在发展到采用气流粉碎技术。
一方面，在粉碎的过程中难免混入杂质；另一方面，无论哪种粉碎方式都不易制得粒径在1μm以下的微细颗粒。
合成法是由离子、原子、分子通过反应、成核和长大、收集、后处理来得到微细颗粒的方法。
这种方法的特点是可获得纯度、粒度可控均匀性好且颗粒微细的粉体。
并且可以实现颗粒在分子级水平上的复合、均化。
通常合成法包括固相法、液相法和气相法。
陶瓷干压成形所用的粉料要有一定的粒度、颗粒分布范围的要求，粒度过小，则不易排气、压实，易出现分层现象；同时还要求颗粒分布范围要窄，否则也不易压实，同时还会影响产品的强度。
粉料的颗粒分布的测定方法有很多，本实验选用筛析法，即：将一定量的陶瓷粉料用振动筛筛析，用各规格筛的筛余来表示其颗粒的分布。
三、实验仪器设备1、陶瓷粉体制备设备：颚式破碎机、双罐快速球磨机、振动球磨机、湿法球磨机、行星球磨机、气流粉碎机。
2、陶瓷粉体性能检测仪器：振动筛、激光粒度分布测定仪。
四、粉碎设备的使用陶瓷工业广泛使用的粉碎设备有：(1) 颚式破碎机：用于大块原料的粗加工。
粒度粗、进料和出料的粉碎比较小(约为4)而且细度调节范围也不大；(2) 轮碾机：属中碎设备。
物料在固定碾盘和滚动的碾轮之间相对滑动，在碾轮的重力作用下被研磨和压碎。
粉碎比较大(约10以上)。
不适合碾磨含水量大于15%的物料；(3) 球磨机：为陶瓷工业使用最广泛的细碎设备。
湿球磨粉碎效率更高。
物料在旋转的筒内与比重较大的介质(球、棒)相互撞击和研磨而被磨细。
影响球磨效率的主要因素如下：①球磨机转速：球磨介质在离心力的作用下上升到滚筒的上部，自由落下砸在磨料上时，球磨的效率最高。
陶瓷粉末的制备
第五章高纯超细粉末的制备新工艺一、概述高技术陶瓷的制造成本粉体的重要性质：组成、粒子形状、结晶性、集合状态理想的陶瓷粉末：颗粒尺寸小、结晶形态、颗粒形态、颗粒尺寸分布、纯度、无团聚、流动性---二、超细粉末制备方法的分类机械方法（物理制备）：球磨、砂磨、振动磨、星形磨、气流粉碎化学制备法：（1）固相法：氧化还原法、热分解法、元素直接反应法（2）液相法：共沉淀法、盐溶液水解法、醇盐水解法、溶胶-凝胶法、水热合成法、溶剂热法、微乳法、加热煤油（石油）法、喷雾干燥法、火焰喷雾法、冷冻干燥法---（3）气相法：气相合成法、等离子体法、激光制粉以ZrO2为例:1. ZrSiO4−H2Na2SiO3﹒nH2O−O−→−NaOH Na2ZrO3-Na2SiO3−−→过滤→Na2ZrO3−−→−HCl过滤掉SiO2gel→ZrOCl2﹒8H2O−煅烧ZrO2→结晶纯ZrOCl2﹒8H2O−−→2.ZrSiO4+4C+4Cl2→ZrCl4+SiCl4+4CO, 再氧化→ZrO23.ZrOCl2﹒8H2O, Zr(SO4)2﹒15H2O, ZrCl4 , Zr醇盐等三、超细粉的测试与表征1、粒径沉降法（重力沉降法、离心沉降法）激光光散射法显微镜法（光学、电子）XRD法比表面积法2、表面电性Zeta电位3、表面成分光电子能谱（XPS、UPS）俄歇电子能谱红外光谱4、成分化学组成：化学分析、能谱分析、光谱分析、XRF ---相结构：XRD 、高分辨电镜晶格条纹相---四、机械粉碎法超细粉碎粉体特性变化：粒子由大变小、粒度分布变化、比表面增加、容积变化、形状变化、流动性变化、分散性变化、均匀性（均匀粒子排列）、纯度变化1、球磨法2、砂磨（搅拌磨）3、振动磨4、星形磨（行星磨）5、气流粉碎导向式单轨道式机械力化学、机械合金化---五、化学制备法1、固相合成法及氧化还原法：立方ZrO2、MgAl2O4、3Al2O3·2SiO2 - - - Si + C →SiCSiO2 + 3C →SiC + 2CO3SiO2 + 6C +2N2→Si3N4 + 6CO2、热分解法Al2(NH4)2(SO4)4•24H2O各种锆盐加热时的存在相和结晶尺寸3、酒精干燥4、喷雾干燥法5、喷雾热分解法（1）火焰喷雾法（2）等离子体法6、冷冻干燥法7、加热煤油法、加热石油法加热石油干燥法制备的ZrO2的平均粒径组成煅烧温度比表面积s2/g 平均粒径um硫酸盐6MgO 800℃1h 15.9 0.064 6MgO 1200℃4h 0．89 1.18 12MgO 800℃1h 13.1 0.08 6CaO 1200℃3h 1.46 0.71 6CaO 1200℃4h 0.94 1.12 12CaO 1200℃4h 0.67 1.57醋酸盐6CaO 1200℃4h 1.71 0.58 12CaO 1200℃4h 1.58 0.658、共沉淀法 [Zr 4(OH)8(H 2O)16]8+[Zr 4(OH)8(H 2O)16]8+−−→−O H 2[Zr 4(OH)16-n (H 2O)n+8]n++(8-n)H +a.浓度b. pH 值c.表面活性剂d.洗涤e.脱水f.硬团聚g.煅烧温度 9、盐水溶液水解法ZrOCl 2 + (3+n)H 2O → Zr(OH)4•nH 2O ↓+2HCl ↑ 或 ZrOCl 2 + 3H 2O → ZrO 2•H 2O ↓+ 4HCl ↑ 10、溶胶-凝胶法（Sol – Gel ）金属醇盐：M(OR)n（1） 金属与醇直接反应 M +nROH = M(OR)n +2n H 2 （2） 金属氯化物在氨的存在下与醇反应 MCl n + nROH+nHN 3 = M(OR)n + nNH 4Cla. 水解与聚合水解反应：M(OR)n +xH 2O →M(OH)x (OR)n-x +xROH 失水聚缩反应：-M-OH+HO-M-→-M-O-M-+H 2O 失醇聚缩反应：-M-OH+RO-M-→-M-O-M-+ROH形成化合物的总反应：M(OR)n +xH 2O →M(OH)x (OR)n-x +xROHM(OH)x (OR)n-x →MO n/2+2x H 2O+(n-x)ROHb. 凝胶的形成：初始粒子成核、长大、连接成键形成网络c. 凝胶的干燥d.煅烧11、醇盐水解法 12、水热法 （1）水热结晶法 （2）水热分解法ZrSiO 4 18.43 Ca(OH)2 14.9 NaOH 4.67(浓度7wt%) 液/固比 2 Ca(OH)2/ ZrSiO 4 mol 比 2温度 350℃ 蒸汽压 170×105Pa 反应时间 8h ZrSiO 4+xCa(OH)2 → ZrO 2+xCaO •SiO 2•H 2O+(x-1)H 2O （3）水热氧化法 Zr+H 2O → ZrO 2+H2 ↘ZrH x +O 2↗ 13、气相反应法足够的过饱和度 高的平衡常数 反应温度 成核剂3/106⎪⎪⎭⎫ ⎝⎛•=ρπN M C D气相反应法制备的ZrO2反应温度ZrCl4注入温度气体组成ZrCl4 O2N2流量ml/min粒径nm四方相1100 1100-1250 0.6 54.2 45.2 221 5-25 100 1100 1100-1250 0.7 52.5 46.8 229 4-8 100 1100 600 1.2 53.9 45.3 223 40-180 10 1100 600 1.2 89.8 9.0 223 120-800 7六、高熔点氮化物及碳化物微粉体的合成氮化物、碳化物微粉的制造法。
《纳米粉体制备与表征》第5章 固相法制备纳米粉体
2015/10/22
高能球磨法
有的材料粉体经过高能球磨后可直接获得纳米
粉体，如Bi4Ti3O12、Fe2O3、BaTiO3、SiC等。 Xue等采用BaO和TiO2为原料，在氮气气氛下进 行进行高能球磨15h，可在常温下获得粒径仅为 20-30nm的BaTiO3粉体。 不少纳米粉体制备是利用高能球磨对反应物前 驱体进行预处理，然后再经热处理后获得最终 的粉体。 前驱体在经高能球磨处理后，由于颗粒很细， 表面能很高，因此热处理温度一般比普通球磨 低很多，最终的粉体还能保持在纳米尺度上。
(3) 依据 SHS 过程的特点， IS(s-s) 体系又可分为无气燃烧 的IS体系(凝聚体系)和伴随易挥发物质渗出的无气燃烧 IS体系，以及气体漫渗燃烧的HS体系。
2015/10/22
图5.4
2015/10/22
IS体系和HS体系示意图
燃烧反应机制
燃烧反应机制包括:研究原始混合物状态、 反应组分配比、初始温度、气体压力 等因素对主要过程参数v(燃烧波速)、 Tc(燃烧温度)和η(转化率)的影响,得 出反应物间相互作用的模型。
2015/10/22
表5.1 一些常见体系的SHS绝热温度
体系 Tad/K 体系 Tad/K 体系 Tad/K
TiB2
3190
TiC
3200
Si3N4
4300
ZrB2
3310
HfC
3900
BN
3700
NbB2
2400
SiC
1800
Ti5Si3
2500
TaB2
3370
TiN
4900
MoSi2
1910
预测SHS过程能否持续的一个重要的参数 是燃烧的绝热温度Tad。绝热温度定义为：在 绝热条件下，反应物完全转化时，反应释放化 学热使产物加热而达到的温度。计算绝热温度 可以大致了解反应体系SHS过程的可能性。
第一章特种陶瓷粉体的物理性能及其制备
Ao =A / V， 单位 m2/m3 或m-1 。
2、粉体颗粒的吸附与凝聚
粉体所以区别于一般固体而呈独立物态，是因为：一方 面它是细化了的固体；另一方面，在接触点上与其它粒 子间有相互作用力存在。此外，颗粒之间也相互附着而 形成团聚体。 附着：一个颗粒依附于其它物体表面上的现象。 附着力(force of adhesion)：存在于异种固体表面的引力。 凝聚：颗粒间在各种引力作用下的团聚。 凝聚力(agglomerative force) ：存在于同种固体表面间的 引力。
积、可压缩性、流动性和工艺性能有重要影响。
特种陶瓷的制备，实际上是将特种陶瓷的粉体原
料经过成型、热处理，最终成为制品的过程。因 此，学习和掌握好特种陶瓷粉体的特性，并在此 基础上有目的地进行粉体制备和粉体性能调控、 处理，是获得优良特种陶瓷制品的重要前提。粉
体的制备方法一般可分为粉碎法和合成法两种。
3) 氧化还原法
非氧化物特种陶瓷的原料粉末多采用氧化物还原方法制备。 或者还原碳化，或者还原氮化。如SiC、Si3N4等粉末的制备。 SiC粉末的制备：将SiO2与碳粉混合，在1460～1600℃的加 热条件下，逐步还原碳化。其大致历程 如下： SiO2 + C → SiO+CO SiO + 2C → SiC+CO SiO + C → Si+CO Si + C → SiC Si3N4粉末的制备：在N2条件下，通过SiO2与C的还原-氮化。 反应温度在1600℃附近。其基本反应如下： 3SiO2+6C+2N2 → Si3N4 +6CO
2) 化合反应法
两种或两种以上的固体粉末，经混合后在一定的热力学条件 和气氛下反应而成为复合物粉末，有时也伴随气体逸出。化 合反应的基本形式： A(s)+B(s)→C(s)+D(g) 钛酸钡粉末、尖晶石粉末、莫来石粉末的合成都是化学反应 法： BaCO3+TiO2→BaTiO3+CO2 Al2O3+MgO→MgAlO4 3Al2O3+2SiO2→3Al2O3· 2SiO2
第二章 功能陶瓷的制备与工艺学
二、功能陶瓷粉体的制备方法
气体中蒸发法是在惰性气体（或活泼性 气体）中将金属、合金或陶瓷蒸发气化， 然后与惰性气体冲突，冷却、凝结（或 与活泼性气体反应后再冷却凝结）而形 成纳米微粒。 用气体蒸发法制备的纳米微粒主要具有 如下特点：表面清洁；粒度齐整，粒径 分布窄；粒度容易控制。
二、功能陶瓷粉体的制备方法
化学气相反应法制备纳米微粒是利用挥发性的 金属化合物的蒸汽，通过化学反应生成所需要 的化合物，在保护气体环境下快速冷凝，从而 制备各类物质的纳米微粒。该法也叫化学沉积 法（简称CVD法）。用气相反应法制备纳米微 粒具有很多优点，如颗粒均匀、纯度高、粒度 小、分散性好、化学反应活性高、工艺可控和 过程连续等。此法适合于制备各类金属、金属 化合物以及非金属化合物纳米微粒，如：各种 金属、氮化物、碳化物、硼化物等。
f 水热法： g 溶剂蒸发法：分为喷雾干燥法、喷雾热分解法、冷冻干燥法 h 微乳液法：
二、功能陶瓷粉体的制备方法
3、气相法：物理气相沉积法和化学气相沉 积法
气相法是直接利用气体或者通过各种手段 将物质变成气体，使之在气体状态下发生物理 变化或化学变化，最后在冷却过程中凝聚长大 形成纳米微粒的方法。气相法又大致可分为： 气体中蒸发法(物理)、化学气相反应法、化学 气相凝聚法和溅射法。
共沉淀法
含多种阳离子的溶液中加入沉淀剂后，所有离子完全 沉淀的方法称为共沉淀法。 研究的思路： 确定制备的化合物的形式如：含钇的氧化锆，和 FeMnZn铁氧体 选择合适的溶液 选择合适的沉淀剂 共沉淀条件如：反应温度、反应时间、沉淀剂用量、 反应物的浓度等 产物的分析：a.沉淀物的成分分析（原子吸收、等离 子发射光谱ICP等）；b.沉淀物的热解(TGA)；c.产物分 析（成分、相结构XRD、形貌SEM等）
陶瓷材料期末试答案整理
1．根据自己的理解阐述“先进陶瓷材料”的内涵，并指出先进陶瓷材料所包含的大致范围。
先进陶瓷材料指用精制高纯人工合成的无机化合物作为原料，采用精密控制工艺烧结而制成的高性能陶瓷、精细陶瓷或特种陶瓷，是相对于传统陶瓷材料而言的。
基本性能特点是：具有高硬度，优异的耐磨性，高强度，优良的机械性能，高熔点，杰出的耐热性，高化学稳定性，良好的耐腐蚀性。
高的脆性是其致命弱点。
新型陶瓷材料按照人们目前的习惯可分为两大类，即结构陶瓷和功能陶瓷，将具有机械功能、热功能和部分化学功能的陶瓷列为结构陶瓷(主要包括氧化物系统、非氧化物系统及氧化物与非金属氧化物的复合系统),而将具有电、光、磁、化学和生物特性，且具有相互转换功能的陶瓷列为功能陶瓷（主要包含以下几个方面：铁电陶瓷、敏感陶瓷、磁性陶瓷）。
2.组成、结构、性能是陶瓷材料制备过程中的三个重要因素，准确理解三者在材料制备中的作用和三者之间的相互关系。
陶瓷的性能一方面受到其本征物理量（如热稳定系数、电阻率、弹性模量等）的影响，同时又与其显微结构密切相关。
而决定显微结构和本征物理量的是陶瓷的组成及其加工工艺过程。
其中，陶瓷组成对显微结构、性能起决定作用。
陶瓷材料的许多性能取决于它的化学矿物组成。
组成不同，其表现出的性能也有所差异。
A氧化物陶瓷：主要成分是Al2O3和SiO2。
Al2O3的熔点高，故此类陶瓷具有高的硬度及高的压缩强度，耐高温、耐磨、耐腐蚀等特性，机械强度比普通陶瓷高3~6倍。
缺点是脆性大，抗冲击和抗热振性差，不能承受环境温度的剧烈变化。
B非氧化物陶瓷：氮化硅陶瓷和碳化硅陶瓷：此类陶瓷高温强度高，且热膨胀系数比氧化物陶瓷低得多，热冲击抗力明显优于Al2O3陶瓷。
氮化硼陶瓷：此类陶瓷热膨胀系数小，抗热振性高，具有高温电绝缘性等。
C金属陶瓷：氧化物基金属陶瓷：其韧性要比纯氧化物陶瓷好，热稳定性、抗氧化性和抗热振性与纯氧化物陶瓷相比也有所改善。
碳化物基金属陶瓷：此类陶瓷硬度很高，耐磨性优良，强度及韧性要明显高于氧化物基金属陶瓷。
陶瓷粉体制备
SiC制备基本反应： SiO2＋3C → SiC＋2CO
分步反应： SiO2＋C → SiO（气）＋CO SiO＋2C → SiC＋CO SiO＋C → Si（气）＋CO Si＋C → SiC
用于碳化硅生产的阿奇逊电炉 (a)炉役开始前；(b)炉役结束后
随着SiC生成电阻越来越大，炉芯区域温度达 2700～2800℃，SiC分解， SiC＝Si+C SiC＋2SiO2=3SiO+CO SiC＋SiO＝2Si＋CO 分解生成的Si及SiO蒸气向低温区扩散与C反应生成 SiC 将SiC结晶块挑选出来，经过复杂的粉碎过程获得各种粒度的SiC粉料
TaC Ta2O5+炭黑 Mo2C Mo+炭黑，MoO3+炭黑
炉内气氛 H2，CO, CnHm 真空 H2，CO, CnHm 真空 H2，CO, CnHm H2，CO, CnHm H2，CO, CnHm 真空 H2，CO, CnHm 真空 H2，CO, CnHm 真空 H2，CO, CnHm 真空
温度范围 2200－2300℃ 1600－1800℃ 1800－2300℃ 1700－1900℃ 1900－2300℃ 1100－1200℃ 1400－1500℃ 1200－1300℃ 1900－2000℃ 1600－1700℃ 1400－1600℃ 1200－300℃ 2000－2100℃ 1600－1700℃ 1200－1400℃
Mo+炭黑 WC
W+炭黑，WO3+炭黑 W+炭黑 Si+C SiC SiO2+C
H2，CO, CnHmH2，CO, ຫໍສະໝຸດ nHm1100－1300℃
1400－1600℃ 1200－1400℃
1500－1700℃
陶瓷粉体的制备流程固相法
陶瓷粉体的制备流程固相法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷粉体固相法制备流程。
1. 原料选择和预处理，选择合适的陶瓷原料，并将其研磨成细粉。
特种陶瓷
【例2】已知坯料的化学组成简表1-2-2。
用原料氧化铝(工业纯、未经煅烧)、滑石(未经煅烧)碳酸钙、苏州高岭土培配制,求出其质量百分组成。
【解】设：氧化铝、碳酸钙的纯度为100%；滑石为纯滑石（3MgO・4SiO2・H2O），其理论组成为MgO31.7%，SiO263.5%，H2O4.8%；苏州高岭土为纯高岭土（Al2O3・2SiO2・2H2O），其理论组成为Al2O339.5%，SiO246.5%，H2O14%。
下面根据化学组成计算原料的质量百分含量：①CaCO3的质量＝1/0.5603=1.78②滑石的质量=1.3/0.317=4.10③高岭土的质量=（4.7-由滑石引入的SiO2质量）/0.465=4.51④工业纯的Al2O3质量=93-由高岭土的引入的Al2O3质量=93-4.51×0.395=91.22⑤引入原料的总质量为： M=1.78+4.10+4.51+91.22=101.61⑥配方用原料的质量百分数：CaCO3=（1.78/M）×100﹪=1.75滑石=（4.1/M）×100﹪=4.03高岭土=（4.51/M）×100﹪=4.44工业纯Al2O3=（91.22/M）×100﹪=89.77总计: 99. 99 ﹪提出问题：假使采用煅烧过的氧化铝和滑石进行配料，计算方法相同。
第一章特种陶瓷粉体的物理性能及其制备粉体----就是大量固体粒子的集合系。
它表示物质的一种存在状态。
粉体是气、液、固三相之外的所谓第四相。
粉体由一个一个固体颗粒组成，所以它仍然具有很多固体的属性，例如物质结构，密度等等。
它与固体之间最直观，也最简单的区别在于：当我们用物轻轻触及它时，会表现出固体所不具备的流动性和变形。
第一节特种陶瓷粉体的基本物理性能一、粉体的粒度与粒度分布1．粉体颗粒粉体颗粒----是指在物质的本质结构不发生改变的情况下，分散或细化而得到的固态基本颗粒。
特种陶瓷粉体合成培训课件：固相、液相、气相合成法
– 硼化物 – 氮化物
3ZrO2 B4C 8C B2O3 20A0r0C 3ZrB2 9CO 2TiO2 C B4C 2TiB2 2CO2 TiO2 5C B2O3 TiB2 5CO
3SiO2 6C 2N2 Si3N4 6CO 2TiO2 4C+N2 2TiN 4CO Al2O3 3C N2 2AlN 3CO
特种陶瓷粉体合成
• 固相反应法 • 液相反应法 • 气相反应法
固相反应法
• 以固体为原料制备粉体的方法
– 高温固相反应法 – 碳热还原反应法 – 盐类热分解法 – 自蔓延燃烧合成法
• 成本低、批量、规模生产 • 应用广泛
高温固相反应法
• 主要步骤：
1. 将参加反应的固态物质（如氧化物、碳酸盐 、氢氧化物）按化学计量比均匀混合
块材。
• 胶体（colloid）是一种分散相粒径很小的分散体 系，分散相粒子的重力可以忽略，粒子之间的相 互作用主要是短程作用力。
• 溶胶（Sol）是具有液体特征的胶体体系，分散的 粒子是固体或者大分子，分散的粒子大小在1～ 100nm之间。
• 凝胶（Gel）是具有固体特征的胶体体系，被分 散的物质形成连续的网状骨架，骨架空隙中充有 液体或气体，凝胶中分散相的含量很低，一般在 1%～3%之间。
Zr+2B SHS ZrB2 Ti+C SHSTiC 3Si+2N2 SHS Si3N4 Mo+2Si SHS MoSi2
镁热还原SHS
• 采用氧化物为原料，Mg作为燃料和还原剂，合成产物 中有副产物氧化镁，合成后经酸处理获得产物。
• 廉价 TiO2 +B2O3 +5Mg SHSTiB2 +5MgO MoO3 +2SiO2 +7Mg SHS MoSi2 +7MgO 4B2O3 +2C+12Mg SHS 4B4C+12MgO B2O3 +N2 +3Mg SHS 2BN +3MgO
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固相反应法生产陶瓷粉体
一、 固相反应法的特点
固相法是通过从固相到固相的变化来制造粉体，其特征是不像气相法和液相法伴随有气相→固相、液相→固相那样的状态（相）变化。
对于气相或液相，分子（原子）有很大的易动度，所以集合状态是均匀的，对外界条件的反应很敏感。
另一方面，对于固相，分子（原子）的扩散很迟缓，集合状态是多样的。
固相法其原料本身是固体，这较之于液体和气体都有很大的差异。
固相法所得的固相粉体和最初固相原料可以使同一物质，也可以不是同一物质。
[1]
二、 物质粉末化机理
一类是将大块物质极细地分割，称作尺寸降低过程，其特点是物质无变化，常用的方法是机械粉碎（用普通球磨、振磨、搅拌磨、高能球磨、喷射磨等进行粉碎），化学处理（溶出法）等。
另一类是将最小单位（分子或原子）组合，称作构筑过程，其特征是物质发生了变化，常用的方法有热分解法（大多数是盐的分解），固相反应法（大多数是化合物，包括化合反应和氧化还原反应），火花放电法（常用金属铝产生氢氧化铝）等。
三、 固相反应的具体方法
1、 机械粉碎法
主要应用是球磨法，机械球磨法工艺的主要目的包括离子尺寸的减小、固态合金化、混合或融合以及改变离子的形状。
目前已形成各种方法，如滚转磨、振动磨和平面磨。
采用球磨方法，控制适合的条件可以得到纯元素、合金或者是复合材料的纳米粒子。
其特点是操作简单、成本低，但产品容易被污染，因此纯度低，颗粒分布不均匀[2]。
2、热分解法
热分解反应不仅仅限于固相，气体和液体也可引发热分解反应，在此只讨论固相的分解反应，固相热分解生成新的固相系统，常用如下式子表示（S 代表固相、G 代表气相）：
121
1212S S G S S G G →+→++
第一个式子是最普通的，第二个式子是第一个式子的特殊情况。
热分解反应基本是第一式的情况。
3、 固相反应法
由固相热分解可获得单一的金属氧化物，但氧化物以外的物质，如碳化物、硅化物、氮化物等以及含两种金属元素以上的氧化物制成的化合物，仅仅用热分解就很难制备，通常是按最终合成所需组成的原料化合，再用高温使其反应的方法，其一般工序如左图所示。
首先是按照规定的组成称量，通常用水等做分散剂，在玛瑙球的球磨内混合，然后通过压滤机脱水后再用电炉焙烧，通常焙烧温度比烧成温度低。
在固相反应中粉体间的反应相当的复杂，反应从固体间的接触部分通过离子扩散来进行，但接触状态和各种原料颗粒的分布情况显著地收到颗粒的性质(粒径、颗粒形状和表面状态等)和粉体处理的方法（团聚状态和填充状态等等）的影响。
另外，当即热上述粉体时，固相反
应以外的现象也同时进行。
一个烧结，另一个是颗粒的生长，这两种
现象均在同种原料间和反应生成物间出现。
对于固相反应生成的化合
物，原料的烧结和颗粒生长均使原
料的反应性降低，并且导致扩散距离增加和接触点密度的减少，所以
应尽量抑制烧结和颗粒生长。
4、 点火花放电法
把金属电极插入到气体或者液
体等绝缘体中，不断地增高电压，如果首先提高电压可观察到电流增
加，在某一点产生电晕放电，之后
即使不增加电压电流也会自然增加，
向瞬时稳定的放电状态即电弧放电
移动。
从电晕放电到电弧放电过程中的过度放电称为火花放电，火花
放电持续的时间很短，但是电压梯 度很高，电流密度很大，也就是说
火花放电在短时间内能释放出很大
的电能。
因此在放电的瞬间产生高
温，同时产生很强的机械能。
在煤
油之类的液体中利用，利用电极和被加工物之间的火花放电来进行放电加工是电加工中广泛使用的一种方法。
在放电加工中，电极、被加工物会生成工屑，如果我们积极地控制工屑的生成就有可能制造出微粉，也就是电火花放电法制造微粉。
图2 电火花发制备粉体装置示意图[3]
四、总结
除了上述制备方法之外还有溶出法等，固相法来制备陶瓷粉体方法很多，有着广泛的应用，是重要的制备陶瓷粉体的方法之一。
参考文献：
[1] 刘为良. 先进陶瓷工艺学[M]. 武汉: 武汉理工大学出版社, 2004: 17-20.
[2] 王桂林. 纳米粉体材料的制备[J]. 煤矿机械, 2003, (10): 66-67.
[3] 杨文达, 朱贵. 电火花放电腐蚀法制备超细金属粉体[J]. 装备制造技术, 2008, (7): 34-36.。
