建筑制图国家标准简介
建筑制图国家标准
5 比例小于1:200的平面图、剖面图,可不画材料图例,剖面图的楼地面、屋面的面层线可不画出。
图例
应用细单点长画线绘制
平面图定位轴线的编号,宜标注在下方与左方
横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上编写。编号应注写在轴线端部的圆内,圆应用细实线绘制,直径为8~10mm。
视图
布置
单击此处添加副标题内容
谢谢!
01
与中文字混合书写时应稍低于书写仿宋字体的高度
02
图样上数字应采用阿拉伯数字,其字高应不小于2.5㎜。汉字为3.5mm。
03
数字及字母
符号
剖切符号用阿拉伯数字,罗马数字或拉丁字母编号
索引符号
详图索引符号局部剖面索引符号对于图中需要另画详图表示的局部或构件 ,索引符号是由直径为10mm的圆和水平直径组成,圆及水平直径均应以细实线绘制。
双点长划线
假想轮廓线,用地红线
折断线
不需画全的断开界线
字体字高长仿宋字高宽关系
图样上及说明的汉字,应采用长仿宋字。仿宋体字的书写要领是:横平竖直,起落分明,填满方格,结构均匀。字大小用字号表示,字号即为字的高度,各字号的高度和宽字母在图样上的书写分直体和斜体两种。
1、 比例大于1:50的平面、剖面图,应画出抹灰层、保温隔热层等与楼地面、屋面的面层线,并宜画出材料图例;
2、 比例等于1:50的平面图,剖面图,剖面图宜画出楼地面、屋面的面层线,宜绘出保温隔热层,抹灰层的面层线应根据需要确定;
3、 比例小于1:50的平面图,剖面图,可不画出抹灰层,但剖面图宜画出楼地面、屋面的面层线;
建筑制图标准_GB50001-2010
折断线
不需画全的断开界线
注意
第四部分
字体
字高ቤተ መጻሕፍቲ ባይዱ
长仿宋字高宽关系
拉丁字母、阿拉伯数字与罗马数字的书写规则
字高不应小于2.5mm。 宜采用单线简体或ROMAN字体。
需要注意的
如
四分之三 应写成 3/4 25% 1:20 百分之二十五 一比二十
第五部分
比例
比例的注写
常用比例
第六部分
符号
剖切符号
材料 图例
第八部分 图样画法
投影法
视图 布置
分区绘制
分区绘制
分层剖切
第十部分
尺寸标注
1)尺寸标注形式(长度、半径、角度) 2)尺寸排列 3)标高
第十部分
尺寸标注
1)尺寸标注形式(长度、半径、角度) 2)尺寸排列 3)标高
第十部分
尺寸标注
1)尺寸标注形式(长度、半径、角度) 2)尺寸数字 3)标高
1)位置线及方向线 2)编号 4)转折符号
第六部分
符号
索引符号
1)形式 2)编号 3)索引剖面详图
详图符号
第六部分
符号
引出线
1)引出线 2)共用引出线 3)多层引出线
第六部分
符号
对称符号
连接符号
指北针 变更云线
第七部分
轴线
轴线位置
结构(墙、柱)中线
第八部分
图例
材料图例
1)常用图例 2)图例比例
GB 50001-2010 《房屋建筑制图统一标准》
第一部分
总则
制图标准的目的是什么 为了统一房屋建筑制图规则,保证制图质量,提 高制图效率,做到图面清晰、简明,符合设计、 施工、存档的要求,适应工程建设的需要。 制图标准是房屋建筑制图的基本规定,适用 于总图、建筑、结构、给水排水、暖通空调、电 气等各专业制图。
房屋建筑制图国家标准
房屋建筑制图国家标准房屋建筑制图国家标准是指在我国国家标准化管理委员会颁布的,对于房屋建筑制图相关内容的规范和要求。
这些标准的制定是为了保障建筑工程的质量和安全,规范建筑行业的发展,同时也为建筑设计、施工、监理等相关人员提供了统一的依据和规范。
首先,房屋建筑制图国家标准对于建筑图纸的编制提出了具体的要求。
包括图纸的规格、比例、图幅、图样标注、图例说明等内容,都有详细的规定。
这些规定旨在确保建筑图纸的准确性和完整性,便于施工单位按照图纸进行施工,避免因为图纸不清晰或者不准确而导致施工质量问题。
其次,房屋建筑制图国家标准对于建筑图纸的内容也有明确的规定。
比如建筑平面图、立面图、剖面图、结构图、设备图等各种图样的绘制要求,都有详细的规范。
这些规定不仅包括了图样的绘制方法和标注要求,还包括了各种图样之间的关系和协调,确保了建筑图纸的综合性和一致性。
此外,房屋建筑制图国家标准还对于建筑图纸的审查和审批提出了具体的要求。
包括图纸的递交、审查程序、审查内容、审查标准等方面都有详细的规定。
这些规定的制定是为了保证建筑图纸的合法性和合规性,确保建筑工程的安全和质量。
另外,房屋建筑制图国家标准还对于建筑图纸的保存和归档提出了具体的要求。
包括图纸的保存期限、保存方式、保存环境等方面都有详细的规定。
这些规定的制定是为了保护建筑图纸的完整性和安全性,便于后续的维护和管理。
总之,房屋建筑制图国家标准的制定是为了规范建筑行业的发展,保障建筑工程的质量和安全。
建筑设计、施工、监理等相关人员都应当严格遵守这些标准,确保建筑工程的顺利进行和安全运行。
同时,建筑行业的监管部门也应当加强对于这些标准的执行和管理,确保建筑行业的健康发展。
建筑制图标准(GB/T50104—2001)
目次1总则2一般规定3图例4图样画法本标准用词说明1总则1.0.1为了使建筑专业、室内设计专业制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
1.0.2本标准适用于下列制图方式绘制的图样:1手工制图;2计算机制图。
1.0.3本标准适用于建筑专业和室内设计专业下列的工程制图:1新建、改建、扩建工程的各阶段设计图、竣工图;2原有建筑物、构筑物等的实测图;3通用设计图、标准设计图。
1.0.4建筑专业、室内设计专业制图,除应遵守本标准外,还应符合《房屋建筑制图统一标准》(GB/T50001—2001)以及国家现行的有关强制性标准、规范的规定。
2一般规定2.1图线2.1.1图线的宽度b,应根据图样的复杂程度和比例,按《房屋建筑制图统一标准》(GB/T50001—2001)中(图线)的规定选用(图2.1.1/1~图2.1.1/3)。
绘制较简单的图样时,可采用两种线宽的线宽组,其线宽比宜为b∶0.25b。
2.1.2建筑专业、室内设计专业制图采用的各种图线,应符合表2.1.2的规定。
2.2比例2.2.1建筑专业、室内设计专业制图选用的比例,宜符合表2.2.1的规定。
3图例3.1构造及配件3.1.1构造及配件图例及说明见表3.1.1。
3.2水平及垂直运输装置3.2.1水平及垂直运输装置图例及说明见表3.2.1。
4图样画法4.1平面图4.1.1平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
4.1.2在同一张图纸上绘制多于一层的平面图时,各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
4.1.3除顶棚平面图外,各种平面图应按正投影法绘制。
4.1.4建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋顶平面图应在屋面以上俯视),图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等,如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分,则应以虚线绘制。

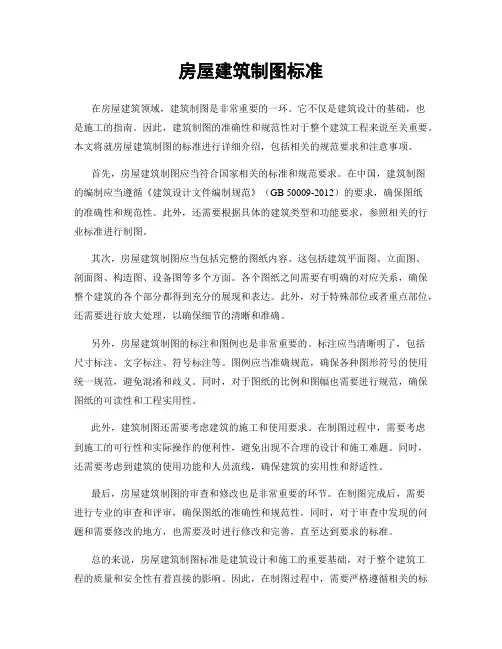

房屋建筑制图标准
房屋建筑制图标准在房屋建筑领域,建筑制图是非常重要的一环。
它不仅是建筑设计的基础,也是施工的指南。
因此,建筑制图的准确性和规范性对于整个建筑工程来说至关重要。
本文将就房屋建筑制图的标准进行详细介绍,包括相关的规范要求和注意事项。
首先,房屋建筑制图应当符合国家相关的标准和规范要求。
在中国,建筑制图的编制应当遵循《建筑设计文件编制规范》(GB 50009-2012)的要求,确保图纸的准确性和规范性。
此外,还需要根据具体的建筑类型和功能要求,参照相关的行业标准进行制图。
其次,房屋建筑制图应当包括完整的图纸内容。
这包括建筑平面图、立面图、剖面图、构造图、设备图等多个方面。
各个图纸之间需要有明确的对应关系,确保整个建筑的各个部分都得到充分的展现和表达。
此外,对于特殊部位或者重点部位,还需要进行放大处理,以确保细节的清晰和准确。
另外,房屋建筑制图的标注和图例也是非常重要的。
标注应当清晰明了,包括尺寸标注、文字标注、符号标注等。
图例应当准确规范,确保各种图形符号的使用统一规范,避免混淆和歧义。
同时,对于图纸的比例和图幅也需要进行规范,确保图纸的可读性和工程实用性。
此外,建筑制图还需要考虑建筑的施工和使用要求。
在制图过程中,需要考虑到施工的可行性和实际操作的便利性,避免出现不合理的设计和施工难题。
同时,还需要考虑到建筑的使用功能和人员流线,确保建筑的实用性和舒适性。
最后,房屋建筑制图的审查和修改也是非常重要的环节。
在制图完成后,需要进行专业的审查和评审,确保图纸的准确性和规范性。
同时,对于审查中发现的问题和需要修改的地方,也需要及时进行修改和完善,直至达到要求的标准。
总的来说,房屋建筑制图标准是建筑设计和施工的重要基础,对于整个建筑工程的质量和安全性有着直接的影响。
因此,在制图过程中,需要严格遵循相关的标准和规范要求,确保图纸的准确性和规范性。
同时,也需要考虑到建筑的实际使用和施工要求,确保图纸的实用性和可操作性。
cad建筑制图国家标准
cad建筑制图国家标准CAD建筑制图国家标准。
CAD(Computer-Aided Design,计算机辅助设计)技术在建筑行业中得到了广泛的应用,成为了建筑制图的重要工具。
为了规范和统一CAD建筑制图的标准,我国制定了一系列的国家标准,以确保建筑制图的质量和准确性。
本文将就CAD建筑制图国家标准进行详细介绍,希望能对广大建筑行业从业者有所帮助。
首先,CAD建筑制图国家标准主要包括了建筑图纸的格式、标注、符号、线型、颜色等方面的规定。
在建筑图纸的格式方面,国家标准对图幅尺寸、图幅折叠、图框、图样编号等都做出了详细的规定,以确保建筑图纸的统一和规范。
在标注方面,国家标准规定了建筑图纸上各种标注的格式、内容、大小、位置等,以确保建筑图纸的清晰和易读。
在符号、线型、颜色等方面,国家标准也做出了详细的规定,以确保建筑图纸的统一性和规范性。
其次,CAD建筑制图国家标准还包括了建筑图纸的制作流程、审查标准、质量要求等方面的规定。
在建筑图纸的制作流程方面,国家标准规定了建筑图纸的制作步骤、文件命名规范、版本控制要求等,以确保建筑图纸的制作过程有条不紊、规范有序。
在审查标准方面,国家标准规定了建筑图纸的审查程序、审查内容、审查要求等,以确保建筑图纸的质量和准确性。
在质量要求方面,国家标准规定了建筑图纸的质量标准、精度要求、完整性要求等,以确保建筑图纸的质量达到国家标准要求。
最后,CAD建筑制图国家标准的实施对于建筑行业具有重要的意义。
一方面,国家标准的实施可以提高建筑图纸的质量和准确性,减少因图纸错误而导致的建筑质量问题和工期延误。
另一方面,国家标准的实施可以促进建筑行业的规范化发展,提高建筑行业的整体水平和竞争力。
因此,建筑行业的从业者应当严格遵守CAD建筑制图国家标准,提高对国家标准的认识和理解,不断提升自身的制图能力和水平。
综上所述,CAD建筑制图国家标准是建筑行业的重要规范和标准,对于提高建筑图纸的质量和准确性具有重要的意义。
房屋建筑制图统一标准-GB
剖面图与断面图
定义
剖面图是通过剖切物体的一部分 来展示内部结构的方法;断面图 则是展示物体某一截面的形态。
特点
剖面图和断面图能够清晰地展示 物体的内部结构和截面形状,是 房屋建筑制图中重要的表达手段。
应用
在房屋建筑制图中,剖面图和断 面图常用于表示房屋的内部结构、 材料和连接方式等,有助于施工 和理解的准确性。
它规定了房屋建筑图纸的幅面尺寸、 格式、线型、符号、图例、文字说明 等一整套表示方法和制图标准。
标准目的
统一全国的房屋建筑制图标准,保证图纸的准确性和一致性,促进建筑行业的交 流和发展。
通过规范制图标准,提高图纸的可读性和可理解性,方便各专业技术人员进行沟 通和协作。
标准适用范围
01
该标准适用于房屋建筑的规划、设计、施工、 管理及教育等领域。
索引图
通过索引图展示房屋建筑各个部位或节点的位置关系,便于施工过程中的定位和组织。
05
建筑构配件图样画法
建筑平面图
定义
建筑平面图是表示建筑物平面布置和构造关系的水平视图,包括底 层平面图、标准层平面图、顶层平面图等。
内容
建筑平面图应包括建筑物的平面布置、尺寸标注、标高、轴线、门 窗位置、墙身厚度等内容。
等内容。
03
绘制要求
建筑剖面图应按照GB/T 50001-2017《房屋建筑制图统一标准》的规
定绘制,线条粗细、字体大小、标注方式等应符合规范。
建筑详图与索引图
定义
建筑详图是表示建筑物某一部位或构件的详细构造和尺寸关系的视图,索引图则是用于索引详图的图纸。
内容
建筑详图应包括被索引部位的详细构造、尺寸标注、材料和工艺要求等内容,索引图则应包括被索引详图的编号、位 置和内容等信息。
房屋建筑制图标准
房屋建筑制图标准房屋建筑制图标准是指在建筑设计和施工过程中,对于建筑制图的绘制、内容、规范等方面的统一标准。
这些标准的制定和遵守对于保障建筑质量、提高施工效率、降低成本以及保障施工安全等方面都具有重要意义。
本文将对房屋建筑制图标准进行详细介绍。
首先,建筑制图的绘制需要符合一定的规范和标准。
在绘制建筑制图时,需要遵循国家相关的建筑设计规范和标准,确保绘制的图纸符合国家的法律法规要求。
同时,建筑制图的绘制需要符合工程测量的精度要求,保证图纸的准确性和真实性。
此外,对于建筑制图的图幅、图幅比例、图样的规范要求也需要严格遵守,确保图纸的清晰和易读性。
其次,建筑制图的内容也需要符合相关的标准。
建筑制图的内容包括建筑平面图、立面图、剖面图、结构图、设备图等多个方面,每个方面都有相应的标准和规范。
例如,在绘制建筑平面图时,需要包括建筑的布局、尺寸、功能分区等内容;在绘制建筑剖面图时,需要包括建筑的结构、尺寸、高度标高等内容。
所有这些内容都需要符合相关的标准和规范,以确保建筑制图的完整性和准确性。
此外,建筑制图的规范也需要得到严格遵守。
建筑制图的规范包括文字、符号、线型、线宽、颜色等多个方面。
在绘制建筑制图时,需要使用统一的文字规范和符号规范,确保图纸的统一性和规范性。
同时,线型、线宽、颜色等方面也需要符合相关的规范要求,以确保图纸的清晰和易读性。
最后,建筑制图标准的遵守对于保障建筑质量、提高施工效率、降低成本以及保障施工安全等方面都具有重要意义。
遵守建筑制图标准可以确保建筑设计的准确性和真实性,提高施工效率,降低施工成本,保障施工安全,保证建筑质量。
因此,建筑设计单位、施工单位以及监理单位都需要严格遵守建筑制图标准,确保建筑制图的准确性和规范性。
综上所述,房屋建筑制图标准是建筑设计和施工过程中的重要标准,对于保障建筑质量、提高施工效率、降低成本以及保障施工安全等方面都具有重要意义。
因此,建筑设计单位、施工单位以及监理单位都需要严格遵守建筑制图标准,确保建筑制图的准确性和规范性。
房屋建筑制图统一国家标准
房屋建筑制图统一国家标准引言随着房屋建筑行业的发展和国家经济的不断壮大,房屋建筑制图在设计和施工中的重要性愈发凸显。
为了统一房屋建筑制图的标准,提高设计质量,保证工程施工的顺利进行,我国逐步制定了一系列的房屋建筑制图国家标准。
本文将介绍房屋建筑制图统一国家标准的内容和意义,帮助读者了解并运用这些标准。
房屋建筑制图的重要性房屋建筑制图是建筑项目中不可或缺的一环。
它是将设计方案转化为具体图纸的过程,为施工提供准确的指导。
合理、准确的制图可以提高施工效率,避免施工过程中出现的失误和纠纷。
因此,建筑师和工程施工人员必须理解并遵守房屋建筑制图的国家标准,确保设计方案的准确传达和施工的顺利进行。
为了促进我国房屋建筑制图的发展和提高设计施工水平,国家相继制定了一系列房屋建筑制图的标准。
这些标准主要包括建筑工程图纸标准、建筑结构制图标准、建筑给排水制图标准、建筑电气制图标准等。
通过制定这些标准,可以统一制图的规范和要求,促进制图的标准化和信息化,提高工程质量和效益。
1. 建筑工程图纸标准建筑工程图纸标准是房屋建筑制图中的核心标准,它规定了图纸的布局、比例、图框、图例等技术要求。
这些要求确保了图纸的清晰度、易读性和准确性,提高了施工效率和质量。
建筑工程图纸标准还规定了各类图纸的命名和编号方法,便于管理和查询。
2. 建筑结构制图标准建筑结构制图标准是针对建筑的结构部分制定的,它规定了结构图纸的符号、尺寸和标注等技术要求。
这些要求确保结构图纸的准确性和可读性,方便施工人员进行测量和操作。
建筑结构制图标准还规定了不同类型的结构图纸的要求,包括框架结构、钢结构、混凝土结构等。
3. 建筑给排水制图标准建筑给排水制图标准是针对建筑的给水、排水系统制定的,它规定了给排水图纸的符号、尺寸和标注等技术要求。
这些要求确保给排水图纸的清晰性和可读性,方便施工人员进行安装和维修。
建筑给排水制图标准还规定了给排水系统的设计和施工要求,包括管道材料、管径计算、安装高度等。
最新房屋建筑制图统一标准_gb50001-
第三部分 图线
第三部分 图线
线型
实线-细实线(如0.5)
细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
第三部分 图线
线型
虚线
1)建筑构配件不可见的轮廓线 2)拟扩建的建筑物轮廓线 3)图例线
二层平面图 首层平面图
第三部分 图线
线型
单点长划线
中心线、对称线、定位轴线
双点长划线
本标准适用的制图方式有: 1 计算机制图; 2 手工制图。
适用的各专业的工程制图:
1 新建、改建、扩建工程的各阶段设计图、竣工图; 2 原有建筑物、构筑物和总平面的实测图; 3 通用设计图、标准设计图。
房屋建筑制图除应符合本标准的规定外,尚应符合国家现行有关标准的规定。
第二部分 图纸
图纸规格
A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297
剖切符号
1)位置线及方向线 2)编号 4)转折符号
第六部分 符号
索引符号
1)形式 2)编号 3)索引剖面详图
详图符号
第六部分 符号
引出线
1)引出线 2)共用引出线 3)多层引出线
第六部分 符号
对称符号 连接符号 指北针 变更云线
第七部分 轴线
轴线位置
结构(墙、柱)中线
第八部分 图例
材料图例
房屋建筑制图统一标准 _GB50001-2010
第一部分 总则
制图标准的目的是什么 为了统一房屋建筑制图规则,保证制图质量,提 高制图效率,做到图面清晰、简明,符合设计、 施工、存档的要求,适应工程建设的需要。
制图标准是房屋建筑制图的基本规定,适用 于总图、建筑、结构、给水排水、暖通空调、电 气等各专业制图。
gbt房屋建筑制图统一标准
gbt房屋建筑制图统一标准GBT房屋建筑制图统一标准。
在建筑行业中,制图是一个非常重要的环节,它直接关系到建筑工程的质量和效率。
而在制图过程中,统一的标准更是至关重要,它可以有效地规范制图行为,提高建筑工程的质量和效率。
GBT房屋建筑制图统一标准就是为了达到这样的目的而制定的。
首先,GBT房屋建筑制图统一标准明确了建筑图纸的基本要求。
在制图过程中,必须符合一定的规范和标准,包括图纸的尺寸、比例、字体、线条等。
这些基本要求的统一可以有效地避免因图纸规格不统一而导致的问题,同时也方便了建筑工程的施工和管理。
其次,GBT房屋建筑制图统一标准规定了建筑图纸的内容和格式。
在建筑图纸中,必须包括建筑平面图、立面图、剖面图等必要的内容,并且要按照统一的格式进行排版和标注。
这样做不仅可以提高建筑图纸的可读性,还可以减少因格式不统一而导致的误解和错误。
此外,GBT房屋建筑制图统一标准还规定了建筑图纸的标示和符号。
在建筑图纸中,各种构件、设备、材料等都有相应的标示和符号,统一的标示和符号可以使施工人员和管理人员更加清晰地理解图纸内容,减少因标示不清晰而引起的错误和纠纷。
最后,GBT房屋建筑制图统一标准还对建筑图纸的审查和归档提出了具体要求。
在制图完成后,必须进行严格的审查,确保图纸的准确性和完整性。
同时,还要按照规定的程序进行归档,以便日后的查阅和使用。
总的来说,GBT房屋建筑制图统一标准的制定对于建筑行业来说具有非常重要的意义。
它可以有效地规范制图行为,提高建筑工程的质量和效率,同时也有利于加强建筑图纸的管理和使用。
因此,建筑行业的相关单位和人员都应该严格遵守GBT房屋建筑制图统一标准,共同推动建筑行业的健康发展。
建筑制图标准
建筑制图标准建筑制图是建筑设计的重要环节,它不仅是设计师将设计理念转化为可视化的方式,也是施工方按照设计图纸进行施工的重要依据。
因此,建筑制图标准对于建筑行业来说至关重要。
本文将就建筑制图标准进行详细介绍,以期为建筑设计和施工提供指导。
首先,建筑制图标准应当符合国家相关规定和标准。
在我国,建筑制图标准主要参照《建筑工程图样图式标准》(GB 50346-2013)进行设计和编制。
这一标准规定了建筑制图的格式、内容、符号、尺寸等方面的要求,包括平面图、立面图、剖面图、结构图、设备图等。
设计师在进行建筑制图时,必须严格按照国家标准进行,以确保图纸的准确性和规范性。
其次,建筑制图标准应当满足实际施工和使用的需要。
在进行建筑制图时,设计师不仅需要考虑图纸的美观和规范性,更要考虑到施工方的实际操作和使用情况。
因此,建筑制图标准应当具有可操作性和实用性,设计师应当尽量简化图纸内容,减少不必要的复杂性,同时确保图纸的完整性和清晰度,以便施工方能够准确理解和使用。
另外,建筑制图标准还应当考虑到信息的传达和交流。
建筑设计是一个团队合作的过程,设计师需要将自己的设计理念和意图清晰地表达给其他团队成员和相关方,以便大家能够共同合作完成建筑项目。
因此,建筑制图标准应当具有良好的信息传达和交流性,图纸中的文字、符号、图例等应当清晰明了,以便他人能够快速理解和掌握。
最后,建筑制图标准还应当具有一定的灵活性和适应性。
在实际的建筑设计和施工中,可能会出现一些特殊情况和需求,因此建筑制图标准应当能够灵活适应这些情况,设计师可以根据实际需要进行一定的调整和变化,以确保图纸的准确性和实用性。
综上所述,建筑制图标准是建筑设计和施工中不可或缺的重要环节,它直接关系到建筑项目的质量和效率。
设计师在进行建筑制图时,应当严格按照国家标准进行,同时考虑到实际施工和使用的需要,确保图纸具有良好的信息传达和交流性,同时具有一定的灵活性和适应性。
只有这样,才能够为建筑项目的顺利进行提供可靠的保障。
《建筑制图标准》
《建筑制图标准》建筑制图标准。
建筑制图是建筑设计的重要环节,它是建筑设计师将设计理念转化为可视化的图纸,为后续的施工和监理工作提供依据。
因此,建筑制图的准确性和规范性至关重要。
在建筑制图过程中,需要遵循一系列的标准和规范,以确保图纸的质量和可读性。
本文将介绍建筑制图的标准内容,以供参考。
首先,建筑制图应符合国家相关标准,如《建筑设计图集编制标准》(GB 50009-2014)、《建筑施工图集编制规范》(GB 50011-2010)等。
这些标准规定了建筑制图的基本要求、图纸的编制方法、图样的规范要求等内容,对于保证建筑制图的质量具有重要意义。
其次,建筑制图应包括完整的图纸内容,如平面图、立面图、剖面图、结构图、设备图等。
这些图纸应该清晰、准确地表达建筑设计的各个方面,包括建筑的布局、结构、材料、设备等内容,以便施工人员和监理人员理解和使用。
另外,建筑制图中的文字和符号应当规范清晰。
文字应该使用统一的字体和字号,符号应当符合相关规范,以免造成歧义和误解。
此外,对于特殊材料和构件,应该有详细的说明和标注,以确保施工的准确性和安全性。
此外,建筑制图应具有一定的适用性和可读性。
适用性是指图纸应该符合实际施工的需要,能够为施工和监理提供准确的信息。
可读性是指图纸应该清晰易懂,不应该存在模糊、重叠、缺失等情况,以免引起误解和错误。
最后,建筑制图的修改和更新应当按照相关规定进行。
一旦图纸需要修改或更新,应当严格按照规定的程序和方法进行,确保修改的准确性和完整性,避免因修改而引起的错误和纠纷。
综上所述,建筑制图的标准是建筑设计和施工中不可或缺的重要环节,它关系到建筑质量和安全。
因此,建筑设计师和相关人员应当严格遵守相关标准和规范,确保建筑制图的质量和准确性。
同时,建筑制图的审核和审查也是非常重要的,只有经过严格的审核和审查,才能保证建筑制图的质量和可靠性。
希望本文能够对建筑制图的标准有所启发和帮助。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
例: 1、直线AB∥投影面H 直线AB是( )线
2、直线AB⊥投影面H 直线AB是( )线
1.2
投影的基本知识
3、平面的投影 (1)平面的表示方法
1.2
投影的基本知识
(2)各种位置平面的投影特性 一般位置平面 特殊位置平面: 投影面垂直面(铅垂面、正垂面、侧垂面) 投影面平行面(水平面、正平面、侧平面)
1.1
建筑制图国家标准简介
使用方法:丁字尺沿图板左侧(称导边)上 下移动,可以沿工作边(有刻度)画水平线 (由左到右)。
注意事项:工作边不能用于裁纸边,不用时挂起
1.1
建筑制图国家标准简介
2、三角板 组成:由45º 等腰直角三角形和30º 、60º 直角三角形组 成。 使用方法:三角板与丁字尺配合可画垂线(由下至上) 及15º 、30º 、45º 、60º 、75º 斜线及其平行线。
1.1
建筑制图国家标准简介
(a)A0-A3横式幅面
(b)A0-A3立式幅面
1.1
建筑制图国家标准简介
2、比例 图样中形体的线性尺寸与实际形体相应要素的 线性尺寸之比称为比例。
1.1
建筑制图国家标准简介
3、字体(长仿宋体) 字体端正,笔画清晰,排列整齐,间隔匀称。 横平竖直、起落分明、笔锋满格、布局均匀。
注意事项:装饰或室内设计常用规格20cm长的三角板。
1.1
建筑制图国家标准简介
3、圆规和分规 三种插腿:铅笔、直线笔、钢针。 使用要点:使针尖稍长于铅芯或直线笔芯(用有台 阶的针),作圆时,圆规稍向前倾斜。
1.1
建筑制图国家标准简介
分规:作用——量取长度、等分线段。
1.1
建筑制图国家标准简介
建筑识图与构造
授课人:王朝兴 南充职业技术学院土木工程系 建筑教研室
第一章
建筑工程制图的基本知识
能力要求: 通过本章学习,掌握制图国家标准的一 些基本内容,能够熟练绘制和阅读一些工程 图样。
1.1
1.1.1
建筑制图国家标准简介
制图国家标准
《房屋建筑制图统一标准》(GB/T 50001--2001) 1、图纸幅面及格式 尺寸 代号 b× l c a 幅 面 代 号 A0 841× 1189 A1 594× 841 10 25 A2 420× 594 A3 297× 420 5 A4 210× 297
按照纸张幅面的基本面积,把幅面规格分为A 系列、B系列和C系列,幅面规格为A0的幅面尺寸 为841mm×1189mm,幅面面积为1平方米; B0的幅面尺寸为1000mm×1414mm,幅面 面积为2.5平方米;C0的幅面尺寸为 917mm×1279mm,幅面面积为2.25平方米; 复印纸的幅面规格只采用A系列和B系列。 B1(正对开,520*740mm)、 B2(正四开,370*520mm)、 B3(正八开,260*370mm)、 B4(正十六开,185*260mm)、 B5(正三十二开,130*185mm)
投影的基本知识
4、三面投影图的形成
1.2
投影的基本知识
长对正 高平齐 宽相等 三等关系
正面投影图(主视图) 水平投影图(俯视图) 侧面投影图(左视图)
高
长
宽
宽
1.2
投影的基本知识
1.2.2 点的投影 1、点的投影
1.2
投影的基本知识
1.2
投影的基本知识
2、直线的投影 一般位置直线 特殊位置直线: 投影面平行线(水平线、正平线、侧平线) 投影面垂直线(铅垂线、正
图纸:绘图纸、描图纸。 绘图墨水、胶带纸(粘贴图纸)、橡皮、小刀或刀片、 排笔(清洁图纸)及细砂纸等 。
1.1
1.1.3
建筑制图国家标准简介
绘图方法及步骤
1、绘图前的准备工作
2、画底稿(…布图…) 3、加深(铅笔加深、画墨线)
1.1
建筑制图国家标准简介
1.1.4 徒手作图的基本技巧 直线(水平、垂直、斜线) 圆(大圆、小圆、椭圆) 简单图形
1.1
建筑制图国家标准简介
4、图线
1.1
建筑制图国家标准简介
5、常用建筑材料图例
1.1
建筑制图国家标准简介
6、尺寸标注 (1)尺寸线 (2)尺寸界限 (3)尺寸起止符号 (4)尺寸数字 (5)半径、直径、角度、弧长、球的尺寸标注 (6)其他尺寸标注
1.1
建筑制图国家标准简介
1.1
建筑制图国家标准简介
1.1
建筑制图国家标准简介
1.1
建筑制图国家标准简介
1.1
建筑制图国家标准简介
1.1
建筑制图国家标准简介
1.1.2 绘图工具及仪器的使用 1、图板和丁字尺 规格:木质、规格多种、常用A1、A2。 使用方法:使用前先确定导边、工作表面,常 与丁字尺配合使用,制图时图板通常倾斜15°。
组成:由尺头、尺身组成 。
4、曲线板
1.1
建筑制图国家标准简介
5、铅笔
铅笔铅芯的硬度用B、H符号表示,B前数字越大表 示铅芯越软,H前数字越大表示铅芯越硬。绘图时,一 般采用H、2H画细实线、细点画线,用HB写汉字、注尺 寸,用HB、B、2B加深。
1.1
建筑制图国家标准简介
6、直线笔(亦称鸭嘴笔) 使用要点:笔杆与纸面保持90º ,并稍向右边倾斜 5º ~15º ,速度均匀,用力适度,加深时墨线中心线 应与铅笔底稿重合。注墨水高度:4~6mm 注意事项:要保持笔的清洁。
1.2
投影的基本知识
1.2.1 投影的概念 1、投影的概念 要素:投影体 光源 投影面
1.2
投影的基本知识
2、投影分类 投影法:中心投影 平行投影(斜投影、正投影)
1.2
投影的基本知识
3、正投影的几何性质 (1)同素性 (2)从属性 (3)定比性 (4)平行性 (5)显实性 (6)积聚性
1.2
例: 1、平面P∥投影面H 平面P是( )面
2、平面P ⊥投影面H 平面P是( )面
1.1
建筑制图国家标准简介
7、绘图墨水笔 组成:针管、通针、吸墨管
使用要点:笔尖的管径从0.1mm到1.2mm,有多种规格, 可视图线粗细选用。
1.1
建筑制图国家标准简介
8、比例尺 重点介绍:比例的定义、标注、换算及比例尺的使用 方法。
9、其它绘图工具 建筑模板:主要用来画各种建筑标准图例和常用符号。 家具模板:通常有1∶50、1∶100两种比例。 擦线板:主要用于修改错误图线。
