D型滤池与V型滤池的比较
普通快滤池与V型滤池的性能比较
重要措施 , 也是提高水厂自动化水平的重要途径。 ∃ 快滤池在超表面负荷的情况下运行仍比较 稳定 , 且出水浊度满足标准要求, 为水厂的挖潜增效 提供了参考, 但必须对其处理极限进行研究。 参考文献 :
[ 1] [ 2] 严煦世 . 给水工程 ( 第四版 ) [ M ] . 北京 : 中国 建筑工业 出版社 , 1999. 安明 . 滤 池气 - 水反 冲洗 技术 的节 水、 节能 效益 研究 [ J]. 工业水处理 , 2006( 7) : 91- 93. 作者简介 : 邵 林广 ( 1952 教授 , 电话 : 027- 68893480 E ma il : shao_l_g @ 263. net 收稿日期 : 2007- 10- 19 ), 男, 江苏靖江人 ,
详细的阐述 , 分析了 V 型滤池在性能上优于普通快滤池的原因。 提出待滤水浊度和温度是影响滤 池过滤效果的主要因素; V 型滤池对浊度的去除效果优于普通快滤池 ; 将快滤池的水反冲洗改为气 水反冲洗是节能降耗的重要措施 ; 快滤池在超表面负荷的情况下仍能稳定运行, 但必须对其处理极 限进行研究 。 关键词 : 快滤池 ; V 型滤池 ; 性能比较 中图分类号 : TU991 . 24 文献标志码: B 文章编号: 1673- 9353( 2007) 05- 0041- 03
1 3 表面负荷比较 滤池表面负荷为产水量与池表面积的比值, 主 要表 现为 单 位表 面 积滤 池 的产 水能 力。表 1 为 2006 年两套滤池单月日平均产水量, 月平均表面负 荷见图 2 。
表 1 2006 年两套滤池单月日平均产水量 singu lar m on th 2006 m 3 ! d- 1 T ab. 1 D a ily average capac ity of two filters in 月份 1 3 5 7 9 11 普通 155 390 179 900 233 765 245 580 246 841 234 269 快滤池 V 型滤池 92 606 110 275 130 204 133 647 114 990 113 604
某工业园区生活供水方案
某⼯业园区⽣活供⽔⽅案某⼯业园区供⽔⽅案1.1项⽬概况1.1.1设计范围本⼯程主要为解决⼯业园区⽣活⽤⽔问题，设计范围包括整个中区⼯业园。
1.1.2供⽔规模设计规模：5000⽴⽅⽶/⽇1.1.3主要建设内容1、新建地表⽔⼚⼀座，处理规模为5000⽴⽅⽶/⽇。
2、新建供⽔管⽹26063⽶，其中dn350的供⽔管道长4105⽶，dn315的供⽔管道长7486⽶，dn225的供⽔管道长3537⽶，dn160的供⽔管道长10935⽶，管材为PE100管，压⼒等级1.0Mpa。
砂垫层基础，热熔焊接接⼝。
3、新建增压供⽔设施两套。
1.1.4项⽬投资项⽬总投资：2317.32万元1.2⽔量规模确定1.2.1预测⽅法1、综合⽣活⽤⽔量Q1预测的⽅法综合⽣活⽤⽔量标准：根据《室外给⽔设计规范》（GB50013-2006）规定：新疆属于第三分区，其中⼩城市综合⽣活⽤⽔定额最⾼⽇为130-230升/⼈·⽇，所以园区⼈均综合⽣活最⾼⽇⽤⽔量定额可在130-230升/⼈·⽇的范围内取值。
⼈⼝数量是依据总体规划得出。
2、⼯业⽤⽔量Q2预测的⽅法依据当地规划以及建设⽅提供的主要⼯业企业⽤⽔量情况进⾏预测。
3、绿地和浇洒道路⽤⽔量Q3预测的⽅法依据《室外给⽔设计规范》4.0.6条规定：浇洒道路和绿化⽤⽔量应根据路⾯种类、绿化⾯积、⽓候和⼟壤等条件确定。
浇洒道路⽤⽔量可按浇洒⾯积以2.0～3.0⽇·平⽅⽶计算，浇洒绿地⽤⽔可按浇洒⾯积以 1.0～3.0升/⽇·平⽅⽶计算。
道路⾯积及绿化⾯积可依据总体规划中的相关数据结合实际运⾏⽽定。
4、城镇配⽔管⽹的漏损⽔量按上述三项⽔量之和的10%～12%计算。
5、未预见⽔量按上述四项⽔量之和的8%～12%计算。
1.2.2 设计参数的确定1、设计供⽔⼈⼝：根据建设⽅提供的数据，本⼯程按2.0万⼈设计。
2、供⽔普及率：近期为100%，远期为100%4、综合⽣活⽤⽔量标准：根据《室外给⽔设计规范》，同时参照新疆不同区域的实际情况，结合我区南北疆地域和⾃然条件差别，综合⽣活⽤⽔量标准取170升/⼈·⽇。
V型滤池大全

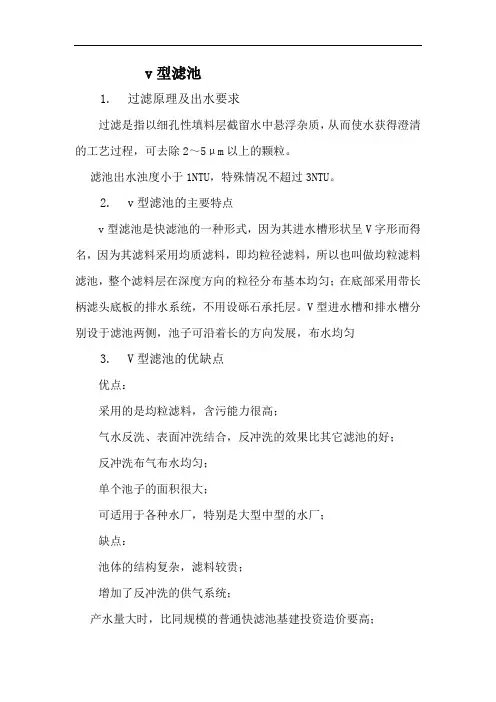

v型滤池1.过滤原理及出水要求过滤是指以细孔性填料层截留水中悬浮杂质，从而使水获得澄清的工艺过程，可去除2～5μm以上的颗粒。
滤池出水浊度小于1NTU，特殊情况不超过3NTU。
2.v型滤池的主要特点v型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，因为其滤料采用均质滤料，即均粒径滤料，所以也叫做均粒滤料滤池，整个滤料层在深度方向的粒径分布基本均匀；在底部采用带长柄滤头底板的排水系统，不用设砾石承托层。
V型进水槽和排水槽分别设于滤池两侧，池子可沿着长的方向发展，布水均匀3.V型滤池的优缺点优点：采用的是均粒滤料，含污能力很高；气水反洗、表面冲洗结合，反冲洗的效果比其它滤池的好；反冲洗布气布水均匀；单个池子的面积很大；可适用于各种水厂，特别是大型中型的水厂；缺点：池体的结构复杂，滤料较贵；增加了反冲洗的供气系统；产水量大时，比同规模的普通快滤池基建投资造价要高；4.为什么要对滤池进行反冲洗在过滤过程中，原水中的悬浮物被滤料表面吸附并不断在滤料层中积累，由于滤层孔隙逐级被污物堵塞，过滤水头损失不断增加。
当达到某一限度时，滤料就需要进行清洗，反冲洗可以使滤池恢复工作性能，继续工作。
过滤时由于水头损失增加，水流对吸附在滤料表面的污物的剪切力变大，其中有些颗粒在水流的冲击下移到下层滤料中去，最终会使水中悬浮物的含量不断上升，水质变差，到一定程度时需要清洗滤料，反冲洗能恢复滤料层的纳污能力。
污水中含有大量的有机物，长时间滞留在滤料层中会发生腐败现象，定期反冲洗滤料可以避免有机物腐败。
5.滤池的冲洗要求冲洗水在滤池表面均匀分布滤料达到一定的膨胀度，当进行气、水联合反冲洗时要求滤料不膨胀有一定的冲洗时间迅速排除冲洗水6.气、水反冲洗的优缺点优点：反冲洗效果好，滤层含泥量减少，截污能力提高，过滤周期延长；较好地清除了滤层泥球现象，延长了过滤周期；气水反冲洗再加始终存在的横向表面扫洗，冲洗效果好，冲洗水量大大减少，减少了反冲洗设备的规模；由于水反冲洗强度降低，不易产生滤料流失现象；适用于粗粒、匀质滤料滤池，以保证冲洗效果和充分利用滤床截污容量。
V型滤池
V型滤池V型滤池滤池有多种型式，以石英砂作为滤料的普通快滤池使用历史悠久。
在此基础上，人们从不同的工艺角度发展了其它型式的快滤池。
V型滤池就是在此基础上由法国德利满公司在70年代发展起来的。
V型滤池采用了较粗、较厚的均匀颗粒的石英砂滤层；采用了不使滤层膨胀的气、水同时反冲洗兼有待滤水的表面扫洗；采用了气垫分布空气和专用的长柄滤头进行气、水分配等工艺。
它具有出水水质好、滤速高、运行周期长、反冲洗效果好、节能和便于自动化管理等特点。
因此70年代已在欧洲大陆广泛使用。
80年代后期，我国南京、西安、重庆等地开始引进使用。
90年代以来，我国新建的大、中型净水厂差不多都采用了V型滤池这种滤水工艺，特别是广东省新建的净水厂几乎都采用了V型滤池。
91年至94年我公司在沙口水厂（50万m3/d）的建设中，首次自行设计、施工安装了V型滤池。
此后我们就开展了V型滤池的设计与安装这项工作。
我们先后帮高明、中山小榄、中山东凤、顺德龙江、三水、广宁、汕头、惠州等兄弟自来水公司设计和安装了V型滤池。
在近十年来的V型滤池的设计、施工安装以及自动控制过程中，我们取得了一定的实践经验，有以下几点工作体会：一、研究掌握V型滤池结构、工作原理、工艺特点滤池是水厂净水工艺中的重要环节，而滤池过滤能力的再生，是滤池稳定高效运行的关键。
若采用较好的反冲洗技术，使滤池经常处于最优条件下工作，不仅可以节水、节能，还能提高水质，增大滤层的截污能力，延长工作周期，提高产水量。
而V型滤池过滤能力的再生，就采用了先进的气、水反冲洗兼表面扫洗这一技术。
因此滤池的过滤周期比单纯水冲洗的滤池延长了75%左右，截污水量可提高118%，而反冲洗水的耗量比单纯水冲洗的滤池可减少40%以上。
滤池在气冲洗时，由于用鼓风机将空气压入滤层，因而从以下几方面改善了滤池的过滤性能。
①压缩空气的加入增大了滤料表面的剪力，从而使得通常水冲洗时不易剥落的污物在气泡急剧上升的高剪力下得以剥落，从而提高了反冲洗效果。
v型滤池的工作原理

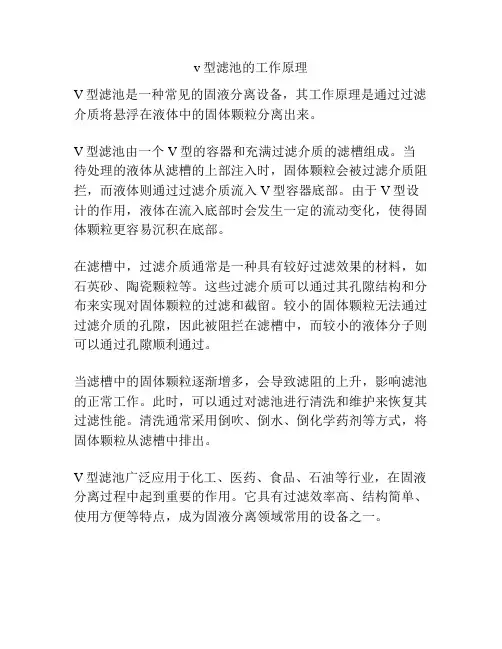

v型滤池的工作原理
V型滤池是一种常见的固液分离设备，其工作原理是通过过滤介质将悬浮在液体中的固体颗粒分离出来。
V型滤池由一个V型的容器和充满过滤介质的滤槽组成。
当待处理的液体从滤槽的上部注入时，固体颗粒会被过滤介质阻拦，而液体则通过过滤介质流入V型容器底部。
由于V型设计的作用，液体在流入底部时会发生一定的流动变化，使得固体颗粒更容易沉积在底部。
在滤槽中，过滤介质通常是一种具有较好过滤效果的材料，如石英砂、陶瓷颗粒等。
这些过滤介质可以通过其孔隙结构和分布来实现对固体颗粒的过滤和截留。
较小的固体颗粒无法通过过滤介质的孔隙，因此被阻拦在滤槽中，而较小的液体分子则可以通过孔隙顺利通过。
当滤槽中的固体颗粒逐渐增多，会导致滤阻的上升，影响滤池的正常工作。
此时，可以通过对滤池进行清洗和维护来恢复其过滤性能。
清洗通常采用倒吹、倒水、倒化学药剂等方式，将固体颗粒从滤槽中排出。
V型滤池广泛应用于化工、医药、食品、石油等行业，在固液分离过程中起到重要的作用。
它具有过滤效率高、结构简单、使用方便等特点，成为固液分离领域常用的设备之一。
V型滤池文档
V型滤池概述V型滤池是一种常用的水处理设备，广泛应用于工业、农业和生活污水处理中。
它通过利用多层V型滤料对水进行过滤，以去除其中的杂质和颗粒物，从而提高水质，并减少后续处理工艺的负荷。
本文将介绍V型滤池的工作原理、结构特点以及运行维护等内容。
工作原理V型滤池是基于重力过滤原理的水处理设备。
它由一系列均匀排列的V型滤料组成，这些滤料材质可以根据具体处理要求来选择。
当水通过V型滤料层时，较大的杂质和颗粒物会被滞留在滤料中，而水则会通过滤料层，从而实现水的过滤。
通过设定适当的负荷速率和反洗周期，可以保证V型滤池长期稳定运行。
结构特点V型滤池的主要结构包括两个部分：滤料层和水流分配系统。
滤料层滤料层是V型滤池的核心组成部分，它由多层V型滤料均匀排列组成。
这些V型滤料可以采用不同尺寸和材质，如石英砂、煤炭和磁性材料等。
滤料层的厚度和类型可以根据需要进行调整，以满足不同水质处理要求。
水流分配系统水流分配系统用于将待处理水均匀分配到滤料层。
它通常包括进水管道、分水器和分配管道等组成。
进水管道将原水引入V型滤池，分水器将水流分散到各个分配管道中，分布管道将水均匀分布到滤料层上。
通过合理设计水流分配系统，可以确保滤料层在整个过滤过程中保持均匀的水流分布。
运行维护为了确保V型滤池的正常运行，以下是一些运行维护的注意事项：1.定期测量和监测V型滤池的进水和出水水质，以便及时发现异常情况并采取相应的措施。
2.每隔一段时间需要对滤料层进行清洗，以防止滤料堵塞。
清洗可以通过反洗的方式进行，将逆流水引入滤料层，并将堵塞的杂质冲洗掉。
3.注意定期观察V型滤池的水流分配系统，确保分水器和分配管道畅通无阻。
4.定期检查V型滤池的排放系统，确保排放系统正常运行，避免滤料堵塞引起溢流等问题。
5.根据实际情况，及时更换损坏或老化的V型滤料，以保证水处理效果和设备寿命。
总结V型滤池作为一种常用的水处理设备，通过多层V型滤料对水进行过滤，提高水质，并减少后续处理工艺的负荷。
D型滤池与V型滤池的比较
D型滤池与V型滤池得比较一、过滤方式得比较1。
１、D型滤池得过滤工艺流程)D型滤阀、３为D型滤池反冲洗进风阀、4为D型滤池反冲洗进水阀、5为Ｄ型滤池反冲洗排污阀、６为D型滤池出水阀。
以上6个阀门根据电气控制得要求来决定就是否用电动阀门还就是手动阀门。
1.2、Ｖ型滤池得过滤工艺流程滤方式。
其主要原因时由于两者得滤料不同而导致得。
二、彗星式纤维滤料得净水理论与特点2、1、慧星式纤维滤料滤床在过滤时,比重较大得慧核起到了对纤维丝束得压密作用,同时,由于慧核尺寸较小,对过滤断面空隙率分布得均匀性影响不大,从而提高了滤床得截污能力。
２。
2、反冲洗时,由于慧核与慧尾纤维丝得比重差,慧尾纤维随反冲洗水流而散开并摆动,产生较强得甩力,过滤材料之间得相互碰撞也加剧了纤维在水中所受到得机械作用力,过滤材料得不规则形状使过滤材料在反冲洗流得作用下产生旋转,强化了反冲洗时过滤材料受到得机械作用力,上述几种力得共同作用结果使附着在纤维表面得固体颗粒很容易脱落,从而提高了过滤材料得洗净度。
用水泵与鼓风机加水加气进行冲洗,同时利用原水进行滤层表面得横向扫洗。
２.3、彗星式纤维滤料构成得过滤层其空隙率沿滤层高度呈梯度分布,下部过滤材料压实程度高,空隙率相对较小,易于保证过滤精度,整个滤床空隙率由下至上逐渐增大,滤层空隙率得分布特性将有助于实现高速与高精度过滤。
2、4、由于彗星式纤维滤料得表层空隙率大,水头损失较小,水头损失主要集中在滤床得中部,整个滤床都发挥了作用,滤床得利用效率大大提高,从而使整个滤床得纳污量增大。
随着滤速得增高,滤床纳污量降低。
2、5、彗星式纤维滤料可以通过改变纤维类型增强过滤得可调节性,如空隙率,表面性质,滤床弹性等,因而可以用于不同水质原水得处理。
三、纤维滤料与石英砂滤料过滤时得区别传统得石英砂滤料作为滤床进行过滤,这种滤层称为均质滤层,滤料则称为均质滤料,其特点就是在整个滤层内,滤料得级配都就是一样得,因此沿滤层厚度得每一点,滤料颗粒间所形成得空隙大小得分布也就是一样得。
D型滤池
D型滤池成都碧水齐力市政工程有限公司二O１１年二月目录1D型滤池简介 ................................................................................................................. - 1 -1.1概述 ................................................................................................................... - 1 -1.2滤料 ................................................................................................................... - 1 -1.3特点 ................................................................................................................... - 3 -1.4D型滤池构造 ................................................................................................. - 3 -1.5内部配水布气系统 ........................................................................................ - 4 -1.6D型滤池的工作过程.................................................................................... - 6 -2D型滤池的应用............................................................................................................. - 8 -2.1D型滤池应用范围 ........................................................................................ - 8 -2.2D型滤池应用实例 ........................................................................................ - 8 -3D型滤池在成都污水处理工程中的应用............................................................... - 9 -3.1已建沙河污水处理厂的应用情况............................................................. - 9 -3.2正在建设的天回、龙潭、武侯、江安河污水处理厂的应用情况 - 11 -4D型滤池在宁波江东北区污水厂中水回用工程中的应用 ............................. - 12 -4.1工程概况 ........................................................................................................ - 12 -4.2中水处理工艺流程 ...................................................................................... - 13 -4.3工艺单元设计 ............................................................................................... - 13 -5小结 ................................................................................................................................. - 15 -6工程实例图片 ............................................................................................................... - 17 -D型滤池简介1D型滤池简介1.1概述D型滤池是由宁波德安公司与清华大学联合设计开发的一种快滤池。
水厂自动化系统方案v型滤池
汇报人：文小库 2023-12-22
目录
• V型滤池概述 • 水厂自动化系统方案设计 • V型滤池自动化系统功能模块 • V型滤池自动化系统硬件设备
选型与配置
目录
• V型滤池自动化系统软件平台 搭建与开发
• V型滤池自动化系统调试与运 行维护策略制定
01
V型滤池概述
V型滤池定义与特点
制定运行维护策略 实施效果评估 建立应急预案 加强人员培训
根据系统特点和实际需求，制定合理的运行维护策略，包括定 期检查、保养、维修等。
对运行维护策略的实施效果进行评估，包括设备完好率、故障 率、维修时间等指标，不断优化运行维护策略。
针对可能出现的突发情况，建立应急预案，确保系统在紧急情 况下能够正常运行。
故障诊断与处理技术
节能环保技术
通过监测设备运行状态和数据变化，及时 发现并处理故障，确保水厂稳定运行
采用低能耗设备，优化运行模式，减少能 源消耗和排放，提高水厂环保水平
03
V型滤池自动化系统功能模块
过滤模块
过滤过程
过滤效果监测
通过控制阀门调节过滤速度，实现高 效过滤。
实时监测滤池出水水质，确保达到国 家标准。
反冲洗过程
当滤料层截留的杂质和污染物达到一定量时，需要进行反冲 洗操作。反冲洗时，关闭进水阀，打开反冲洗进气阀和反冲 洗排水阀，空气和水同时进入滤料层，将杂质和污染物从滤 料层中冲出并排出。
V型滤池应用范围
V型滤池适用于各种水处理工艺 ，如饮用水处理、工业废水处理
、城市污水处理等。
V型滤池适用于各种水质条件， 如高浊度、高含藻量、高含有机
对操作人员进行培训，提高其技能水平，确保系统安全稳定运 行。
V型滤池PPT课件
1.关闭进水起动隔膜阀1，开排水阀15、进气阀17，启动鼓风机。 气——进气阀17——气水分配渠8——配水小孔10——长柄滤头 小孔6出水，横向扫水，杂质排入渠内 2.起动冲洗泵，开冲洗水阀18 气水——气水分配渠8——配气小孔10——配水方孔9——长柄滤头——滤层——排水 3.停止气冲，单独水冲，横向扫洗
V型滤池是法国德格雷蒙（DEGREMONT）公司设计的一种 快滤池，因为其进水槽形状呈V字形而得名，也叫均粒滤 料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤 池（各种管路上有六个主要阀门）采用气水反冲洗，目前 在我国应用日益增多，适用于大、中型水厂。
构造
包括进水系统（进水总渠、进水支渠、V形进水槽）、出 水系统（清水支管、出水水封井、出水堰、清水总管等）、 排水系统、配水系统、配气系统和池体等。
第5页/共16页
第6页/共16页
第7页/共16页
反冲洗过程：
关闭进水阀，进水阀两侧的两个方 孔依然处于常开状态，仍有一部分水通 过V型槽底部的配水孔，形成表面漂洗。 然后开启排水阀将池面水从排水槽中排 出,直至滤池水面与V型槽顶相平。开始 进行反洗操作，采用“气冲-气水同时反 冲-水冲”三步。
每只滤池中间为双层中央渠道将滤池分成过滤过程待过滤水由进水总渠经水气动隔膜阀和方孔后溢过堰口3经过侧孔进滤后的洁净水经长柄滤头流入滤池底部由配水方孔汇入气水分配管渠再经管廊中的水封井出水堰清水渠流入清水池
PAR T
构造和工作过程
01
PAR T
主要设计要点
02
PAR T
优缺点
03
第1页/共16页
v
一.构造和工作过程
第9页/共16页
V型滤池反冲洗进水进气孔
建筑给水排水工程试题库：第17章 过滤(2)
第17章过滤一、单项选择41、滤池按滤池冲洗的配水系统可分为( )。
a、单层滤料、双层滤料、多层滤料以及混合滤料滤池b、单水冲洗滤池和气水反冲洗滤池c、低水头冲洗(小阻力)、中水头冲洗(中阻力)和高水头冲洗(大阻力)滤池d、下向流、上向流、双向流和辐向流(水平流)滤池答案：c42、滤池按水流方向可分为( )。
a、单层滤料、双层滤料、多层谑料以及混合滤料滤池b、单水冲洗滤池和气水反冲洗滤池c、低水头冲洗(小阻力)，中水头冲洗(中阻力)和高水头冲洗(大阻力)滤池d、下向流、上向流、双向流和辐向流(水平流)滤池答案：d43、滤池按滤池在运行周期内的滤速变化可分为( )。
a、恒速过滤和变速(减速)过滤b、进水调节、出水调节、流量控制c、普通(四阀)滤池、双阀滤池、无阀滤池、虹吸滤池d、重力式滤池和压力式滤池答案：a44、滤池按过滤时水量、水位调节方式可分为( )。
a、过滤和变速(减速)过滤b、调节、出水调节、流量控制c、(四阀)滤池、双阀滤池、无阀滤池、虹吸滤池d、式滤池和压力式滤池答案：b45、滤池的布置可分为( )。
a、过滤和变速(减速)过滤b、调节、出水调节、流量控制c、(四阀)滤池，双阀滤池、无阀滤池、虹吸滤池d、式滤池和压力式滤池答案：c46、滤池承压情况可分为( )a、恒速过滤和变速(减速)过滤b、进水调节、出水调节、流量控制c、普通(四阀)滤池、双阀摅池、无阀滤池、虹吸滤池d、重力式滤池和压力式滤池答案：d47、普通快滤池的特点是( )。
①有成熟的运转经验，运行稳妥可靠；②采用砂滤料，材料易得，价格便宜；③采用大阻力配水系统，单池面积可做得较大；池深适中；④可采用降速过滤，水质较好；⑤阀门多，价格贵，阀门易损坏；⑥必须设有全套冲洗设备。
a、①②④b、②③⑤⑥c、①③⑤⑥d、①②③④⑤⑥答案：d48、双阀滤池的适用条件是( )。
a、可适用于大、中、小型水厂b、单池面积一般不宜大于100㎡c、有条件时尽量采用表面冲洗或空气助洗设备d、以上均正确答案：d49、均粒滤料滤池(V型滤泡)的特点不包括( )。
污水处理过滤设备
300mg/L浓度SS冲击而出水水质不变。出水水质稳定、过滤效果好。
但活性炭的吸附能力会随着工作时间的不断增加而降低。刚使用 时初期的效果很明显，但一旦时间长了，它的吸附能力会不断减弱，
达不到之前的效果，导致活性炭过滤器丧失过滤功能。目前，针对这
种情况只要做到定期观察，定期更换和清洗。
广泛适用于食品、医药、电子、化工、工业废水等行业。
一、石英砂过滤器-设计
砾石承托料的技术要求 1、砾石承托料中的大部分颗料宜接近球形或等边体。 2、砾石承托料的密度不应小于2.5g/cm3。
3、砾石承托料应不含可见泥土、页岩和有机杂质，承托料的水浸出液应不含有毒物质。
含泥量不应大于1%。 4、砾石承托料的盐酸可溶率不应大于5%。 5、砾石承托料的粒径 5.1、用于单层或双层滤料滤池的砾石承托料粒径范围，一般为2～4、4～8、8～16、16～ 32和32～64mm。 5.2、在各种粒径范围的砾石承托料中，小于指定下限粒径的不应大于5%；大于指定上限 粒径的不应大于5%。
与离子交换软化，除盐设备串联，组成处理系统。活性炭吸附过滤器
不仅具有普通机械过滤器过滤悬浮物的功能，同时还能去除用常规手 段难以去除的游离性余氯、臭味、色度及有机物等杂质。常用材质为
碳钢、不锈钢、玻璃钢。
二、活性炭过滤器-设计
水处理活性炭以优质椰子壳、核桃壳、杏壳、桃壳、煤质为原料， 经系列生产工艺精制而成，外观呈黑色颗粒状。优点是孔隙结构发达，
适用范围：饮用水处理工程；工业用水处理工程；中水处理工程。
四、D型滤池-设计
主要设计参数： 1、过滤速度：一般为15~25m/h，通常采用14~21m/h的滤速； 2、进水浊度：一般为≤20NTU； 3、反冲洗：单独气冲强度：28~32L/m2· s，时间3~5min；单独水冲强度：6L/m2· s， 时间3~5min；气水混冲时，气冲强度为28~32L/m2· s，水冲强度为：6L/m2· s，时 间8~10min；表面扫洗强度：1.8~2.4L/m2· s； 4、填料填装高度一般为800mm。新型D型滤池的过滤水头损失一般为1.6~2.0m； 一般采用变水位过滤过程。
v型滤池工作原理作用
v型滤池工作原理作用V型滤池是一种常用的水处理设备，它主要用于固液分离和悬浮物的过滤。
下面我将从工作原理和作用两个方面来回答你的问题。
1. 工作原理：V型滤池的工作原理基于重力沉降和滤料层的过滤作用。
它由一个倾斜角度为45度的V型槽构成，槽内填充有特定粒径的滤料，如砂石、煤炭等。
当待处理的水流经过V型滤池时，悬浮物会受到重力作用而沉降到滤料层上，而水则通过滤料层向下流动，经过过滤后变得清澈。
2. 作用：V型滤池具有以下几个作用：悬浮物的过滤，V型滤池通过滤料层的作用，能够有效地过滤水中的悬浮物，如泥沙、藻类、有机物等。
滤料的粒径可以根据需要选择，以满足不同水质的处理要求。
固液分离，V型滤池能够将悬浮物与水分离，使水变得清澈透明。
通过重力沉降和滤料层的过滤作用，悬浮物被截留在滤料层上，而清澈的水则通过滤料层向下流动，实现固液分离的效果。
净化水质，V型滤池能够去除水中的杂质和污染物，提高水质的纯净度。
通过过滤作用，V型滤池可以去除水中的颗粒物、悬浮物和有机物等，使水质得到净化和改善。
保护后续处理设备，V型滤池可以作为前置处理设备，对水进行初步的过滤和净化，从而保护后续处理设备的正常运行。
通过去除水中的悬浮物和杂质，V型滤池可以减少后续设备的负荷，延长设备的使用寿命。
总结起来，V型滤池通过重力沉降和滤料层的过滤作用，能够有效地去除水中的悬浮物和杂质，实现固液分离和净化水质的目的。
它在水处理过程中起到了重要的作用，保障了水质的纯净和后续处理设备的正常运行。
D型滤池与V型滤池工艺原理及结构
小时处理水量1400吨的D型滤池投资见下表：
抗负荷强，在雨汛期，高浊度的水通过D型滤池过滤后，出水浊度仍然可以保证出水浊度小于1度。
单位造价低于传统石英砂滤池。
自耗水量低，仅为周期制水量的1%—3%。
不需要频繁地更换滤料。
（
四、
D型滤池与V型滤池的在设计上其结构不完全相同，其主要区别在于配水布气系统。
V型滤池的配水布气系统是混凝土结构的多孔板，其厚度为20mm，长柄滤头安装在混凝土结构的多孔板上，因其在反冲洗的工艺中，石英砂滤料是处于微膨胀或者不膨胀的状态下，所以，其的气冲强度不能太大，所以对混凝土结构的多孔板的强度要求不大。在混凝土结构的多孔板上设置承托曾，其上放置粒径为0.95—1.35mm的石英砂滤料，其厚度在0.95—1.5m之间，因石英砂滤层存在阻力，所以在过滤状态下，滤层上有1.2m深的水以此来克服滤层内的阻力。
其主要特点：
过滤精度高。水中的悬浮物去除率可接近100%，经过良好的混凝处理的被处理水，进水浊度为10NUT时，出水浊度在0.5以下。
过滤速度快。一般在20—26m/h。
截污量大。一般在10—25Kg/m3。
可调性强。过滤精度、截污容量、过滤阻力等参数可根据需要调节，
占地面积小。占传统滤池的1/3—1/2。
一.2
D型滤池与V型滤池在过滤工艺的根本区别在于：D型滤池在过滤工艺上多采用变水位过滤方式，V型滤池在过滤工艺上多采用恒水位过滤方式。其主要原因时由于两者的滤料不同而导致的。
二、彗星式纤维滤料的净水理论和特点
一.3
用水泵和鼓风机加水加气进行冲洗，同时利用原水进行滤层表面的横向扫洗。
一.4
一Байду номын сангаас5
滤池比较
给水处理中的过滤一般是指通过过滤介质的表面或滤层截留水体中悬浮固体和其他杂质的过程。
对于大多数地面水处理来说，过滤是消毒工艺前的关键性处理手段，对保证出水水质具有重要的作用。
根据滤池的结构型式不同，目前常用的池型有普通快滤池、双阀滤池、虹吸滤池、V型滤池等。
其中普快滤池使用历史最久，虹吸滤池和无阀滤池是变水头过滤，出水水质不高。
目前大中型水厂采用最多的是普通快滤池，V型滤池和翻板滤池。
1、普通快滤池普通快滤池是传统的快滤池布置形式，滤料一般为单层细砂级配滤料或煤、砂双层滤料，冲洗采用单水冲洗，冲洗水由水塔（箱）或水泵供给。
普通快滤池的工作原理分过滤和反洗两个过程。
过滤时：经过澄清的水浑浊度小于20NTU，从浑水管道经过浑水渠，流入布水槽进入滤池，水经过石英砂滤料层，以8--14m/h过滤速度，将水中的残余杂质截留在石英砂滤料表面剂滤层里面，使水变清为洁净的过滤水。
过滤水经由级配卵石组成的承托层、配水支管、汇集到配水干管。
最后，从过滤水管进入过滤滤池，此时出水浑浊度小于5NTU或更低。
反洗时：先关闭浑水管道导航的进水阀，等滤池的水位下降10cm左右时，再关过滤管上的阀门，然后开启排水管剂冲洗水的排水阀，冲洗水从冲洗水总管，经过配水系统的干管、支管、水从下而上流过承托层和石英砂滤料层，滤料在上升水流的作用下，悬浮起来逐步膨胀到一定高度，使得滤料中的杂质、淤泥冲洗下来，废水进入布水槽，经浑水渠和排水管，排入沟渠，冲洗直至排出水清澈为止。
冲洗强度通常控制在12--15L（s.m2)范围内。
2、V型滤池V型滤池是一种快滤池，进水为V型槽，采用气水反冲洗，适用于大、中型水厂。
V型滤池的主要特点是：可采用较粗较厚滤层以增加过滤周期，由于反冲时滤层不膨胀，故整个滤层在深度方向的粒径分布基本均匀，不发生水力分级现象，即所谓“均质滤料”，使滤层含污能力提高。
气水反冲洗均粒滤料滤池的主要特点是滤料粒径更均匀、粒径更粗、滤层厚度更大，具有更强的截污能力，保证了出水水质，延长了过滤周期，节约冲洗水量。
V型滤池基本构造及实际运用
V型滤池基本构造及实际运用
V型滤池是一种常用的水处理设备，用于去除水中的悬浮物、泥沙、颗粒等杂质，提
高水质。
V型滤池的基本构造是由一个倾斜的滤池槽和一层过滤介质组成。
水从滤池的
一端进入，经过过滤介质时，杂质会被拦截在过滤介质中，而清洁的水则从另一端流出。
V型滤池的滤池槽通常采用混凝土或钢材制成。
滤池槽的倾斜度可以根据实际需要进行调整，一般为5-45度。
过滤介质则是指填充在滤池槽中的材料，通常为石英砂、滤砂、煤炭等。
过滤介质的选择需要根据水质情况和处理需求来确定。
V型滤池的实际运用非常广泛。
它可以应用于城市自来水、工厂废水、农田灌溉等水处理系统中。
在城市自来水系统中，V型滤池可以去除水中的悬浮物、杂质、细菌等，提高水的透明度和卫生水平。
在工厂废水处理系统中，V型滤池可以去除水中的颗粒、废弃物等，净化废水，保护环境。
在农田灌溉系统中，V型滤池可以过滤水中的泥沙和杂质，保证灌溉水的质量，防止灌溉设备堵塞。
V型滤池具有结构简单、操作方便、效果显著等优点。
它可以去除水中的大部分悬浮物和固体颗粒，提高水质。
V型滤池的滤料容量大，可以承受较高的水流压力，使用寿命长。
V型滤池还具有较高的过滤效率和较低的维护成本。
V型滤池在水处理领域有着广泛的应用，可以有效去除水中的杂质，提高水质。
它的基本构造简单，操作方便，同时具有较高的过滤效率和较低的维护成本。
在未来的水处
理系统中，V型滤池将继续发挥重要的作用。
D型滤池培训课件
基建投资高，占地面积大，耗电量大，滤料更换成本高，对有机物去除效果差。
02
d型滤池的分类和选型
根据用途分类
1 2
家庭用水过滤
适用于家庭用水过滤，去除水中的悬浮物、细 菌等杂质，提高水质。
工业用水过滤
适用于工业用水过滤，去除水中的大颗粒杂质 、悬浮物、有机物等，提高水质并防止堵塞。
3
特殊用水过滤
保证滤池底部没有杂质或泥沙等物质，以 免影响过于正常状态，如有问题及 时进行调整和维修。
检查滤池周围是否密封
滤池周围的连接处应该密封良好，防止水 分的渗漏。
检查仪器仪表是否正常
检查仪器仪表是否正常显示，如有问题及 时进行校准和维修。
运行过程中的注意事项
控制流速
确定工作压力
根据实际情况选择适合的工作压力 ，如正压或负压等。
选择品牌和服务
选择有品牌和服务保障的滤池产品 ，以确保长期稳定运行。
03
d型滤池的工艺流程和设计参数
工艺流程
待处理水进入D型滤池 过滤后清水透过砂层进入集水室
经布水器均匀分配到滤池中 经出水堰板流
设计参数
滤速
滤池面积
单位时间内通过单位面积滤层的滤水量
05
d型滤池的安全和环保
安全措施
严格遵守操作规程
实施滤池操作前，必须详细了解操作规程，并严 格遵守。
保持设备完好
要定期检查滤池设备，确保其完好无损，防止因 设备故障而引起的安全事故。
配备安全设施
滤池应配备相应的安全设施，如扶梯、护栏、警 示标识等，以确保操作人员安全。
环保要求
01
控制废水排放
滤池运行过程中应严格控制废水排放量，确保水质达到国家排放标准
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D型滤池与V型滤池的比较
一、过滤方式的比较
1.1、D型滤池的过滤工艺流程
以上为D型滤池的工作工艺流程示意图，每单个（或对称单组）D 型滤池共有6个阀门，分别是：1为D型滤池进水阀、2为D型滤池初滤阀、3为D型滤池反冲洗进风阀、4为D型滤池反冲洗进水阀、5为D型滤池反冲洗排污阀、6为D型滤池出水阀。
以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。
1.2、V型滤池的过滤工艺流程
型滤池在过滤工艺上多采用变水位过滤方式，V型滤池在过滤工艺上多采用恒水位过滤方式。
其主要原因时由于两者的滤料不同而导致的。
二、彗星式纤维滤料的净水理论和特点
2.1、慧星式纤维滤料滤床在过滤时，比重较大的慧核起到了对纤维丝束的压密作用，同时，由于慧核尺寸较小，对过滤断面空隙率分布的均匀性影响不大，从而提高了滤床的截污能力。
2.2、反冲洗时，由于慧核和慧尾纤维丝的比重差，慧尾纤维随反冲洗水流而散开并摆动，产生较强的甩力，过滤材料之间的相互碰撞也
加剧了纤维在水中所受到的机械作用力，过滤材料的不规则形状使过
滤材料在反冲洗流的作用下产生旋转，强化了反冲洗时过滤材料受到的机械作用力，上述几种力的共同作用结果使附着在纤维表面的固体颗粒很容易脱落，从而提高了过滤材料的洗净度。
用水泵和鼓风机加水加气进行冲洗，同时利用原水进行滤层表面的横向扫洗。
2.3、彗星式纤维滤料构成的过滤层其空隙率沿滤层高度呈梯度分布，下部过滤材料压实程度高，空隙率相对较小，易于保证过滤精度，整个滤床空隙率由下至上逐渐增大，滤层空隙率的分布特性将有助于实现高速和高精度过滤。
2.4、由于彗星式纤维滤料的表层空隙率大，水头损失较小，水头损失主要集中在滤床的中部，整个滤床都发挥了作用，滤床的利用效率大大提高，从而使整个滤床的纳污量增大。
随着滤速的增高，滤床纳污量降低。
2.5、彗星式纤维滤料可以通过改变纤维类型增强过滤的可调节性，如空隙率，表面性质，滤床弹性等，因而可以用于不同水质原水的处理。
三、纤维滤料和石英砂滤料过滤时的区别
传统的石英砂滤料作为滤床进行过滤，这种滤层称为均质滤层，滤料则称为均质滤料，其特点是在整个滤层内，滤料的级配都是一样的，因此沿滤层厚度的每一点，滤料颗粒间所形成的空隙大小的分布也是一样的。
在沿均质滤层厚度的每一点具有容纳同样多的悬浮固体的能力，但是，当滤池进行反冲洗后，由于石英砂的刚度大，不可压缩和
水力分级的作用，原来的均质滤料层就变成了分级滤料的滤层，即在沿滤层的厚度方向上，滤料是按从小到大的顺序排列的。
由于均质滤层的分级（也叫级配）作用在过滤时产生以下问题：
使滤料层在厚度方向上空隙大小是从滤层的顶部到底部是从小到大排列的，形成一个金字塔的构造，如图。
在孔隙最小的顶部滤层要容纳的悬浮固体数量最大，而孔隙最大的底部滤层却是容纳的悬浮固体量最小。
滤池由于滤层顶部迅速地被悬浮固体堵塞，水头损失迅速上升，在过滤的水头损失达到允许值的时候，整个滤层的截留悬浮固体能力未能发挥出来
由于上述原因导致均质砂滤存在以下问题：
（1）过滤速度低。
（2）占地面积大。
（3）过滤周期相对较短。
（4）反冲洗耗水量大。
（5）出水水质随着时间的延长而逐渐变差。
（6）滤层的纳污量小。
（7）由于砂滤在反冲洗时受其膨胀率的影响，其反冲洗强度不能太大，所以反冲洗不彻底，这样必然影响过滤周期及出水质。
（8）反冲洗强度太大容易跑滤料，所以经常需要更换滤料。
（9）过滤时的阻力大。
采用彗星式纤维滤料进行过滤，彗星式纤维滤料为一种不对称构形
纤维过滤滤料，一端为松散的纤维丝束，称为“彗尾”；另一端为比较重较大的实心体，将纤维丝束熔化固定在内，称为“彗核”，整体呈彗星状。
彗星式纤维滤料的彗核密度大，体积小,滤料彗尾为纤维丝束，密度小。
由于彗星式纤维滤料的结构特点，所以滤层具有在水流方向上具备从大到小的空隙，形成了一个倒金字塔的构造，如图，具有纳污量大，过滤精度高；过滤时，比重较大的彗核起到了对纤维丝束的压密作用；
高效纤维滤料滤池是一种全新的重力式滤池，它具有比表面积大，过滤阻力小的优点。
微小的滤料的直径，极大地增大了滤料的比表面积和表面自由能，增加了水中的杂质和颗粒与滤料的接触机会和滤料的吸附能力，从而提高了过滤效率。
滤池运行时滤层孔隙率沿水流方向逐渐缩小，纤维密度增大，实现了理想的深层过滤，增加了滤层的截污容量。
清洗时滤料恢复自由状态，即可对滤料进行气、水混合擦洗，有效恢复滤料的过滤性能。
其主要特点：
过滤精度高。
水中的悬浮物去除率可接近100%，经过良好的混凝处理的被处理水，进水浊度为10NUT时，出水浊度在0.5以下。
过滤速度快。
一般在20—26m/h。
截污量大。
一般在10—25Kg/m3。
可调性强。
过滤精度、截污容量、过滤阻力等参数可根据需要调节，占地面积小。
占传统滤池的1/3—1/2。
抗负荷强，在雨汛期，高浊度的水通过D型滤池过滤后，出水浊度仍然可以保证出水浊度小于1度。
单位造价低于传统石英砂滤池。
自耗水量低，仅为周期制水量的1%—3%。
不需要频繁地更换滤料。
四、D型滤池和V型滤池的结构区别
D型滤池与V型滤池的在设计上其结构不完全相同，其主要区别在于配水布气系统。
V型滤池的配水布气系统是混凝土结构的多孔板，其厚度为20mm，长柄滤头安装在混凝土结构的多孔板上，因其在反冲洗的工艺中，石英砂滤料是处于微膨胀或者不膨胀的状态下，所以，其的气冲强度不能太大，所以对混凝土结构的多孔板的强度要求不大。
在混凝土结构的多孔板上设置承托曾，其上放置粒径为0.95—1.35mm的石英砂滤料，其厚度在0.95—1.5m之间，因石英砂滤层存在阻力，所以在过滤状态下，滤层上有1.2m深的水以此来克服滤层内的阻力。
V型滤池在生产运行过程中厂存在以下问题：
1、反冲洗不均匀，有较严重的短流现象发生。
2、跑砂。
3、滤板接缝不平、滤头套管处密封不严，滤头堵塞甚至发生开
裂。
4、阀门启闭不畅影响过滤。
5、V型滤池过滤面积大，占地大。
单池面积有时大于100m2以
上，这就给反冲洗时的布气及配水造成很大的问题。
D型滤池的配水布气系统是采用PP注塑板为多孔板的，其孔为网状分布，每平方米为69个孔，长柄滤头安装在多孔板上，多孔板上通过加强筋又覆盖了一层滤网板，其材料为PP注塑板，其强度为500 kg/cm2纤维滤料放置在滤网板上，其高度为70mm，这样就对滤料曾进行了两次气体分布，使得在反冲洗时，做到气体分布均匀，使滤料冲洗干净。
滤料层的干燥高度为650mm，冲水后的湿高度为500mm。
经过386家运行厂家，到目前为止没有出现V型滤池上述的问题。
五、D型滤池和V型滤池设计参数的比较
六、反冲洗时的比较
V型滤池在反冲洗时时属于微膨胀状态或者不膨胀状态，这样在反冲洗的时候，其的洗净率很低，若V型滤池反冲洗的水冲强度及气冲强度太大，则很容易跑砂，所以V型滤池的滤料表面很容易积泥。
而D型滤池时纤维滤料，在反冲洗时其整个滤料层都处于膨胀和悬浮状态，由于滤池上装有盖板，所以D型滤池在反冲洗时不会跑滤料，这样整个滤料层的洗净率很高，延长过滤周期，在处理同样的水量，用同样的过滤面积，D型滤池的过滤周期是V型滤池的1.5到2倍。
七、投资比较
小时处理水量1400吨的D型滤池投资见下表：
小时处理水量1400吨的V型滤池投资见下表：
八、小时处理水量1400吨的V型滤池与小时处理水量1400吨的
“DA-D”高速滤池运行费用的比较
九、小时处理水量1400吨的V型滤池与小时处理水量1400万吨的
“DA-D”高速滤池投资的比较
十、小时处理水量1400吨的V型滤池与小时处理水量1400吨的
“DA-D”高速滤池经济技术比较
结论：通过以上各项设计参数及各项指标的比较，可以看出V型滤池与D型滤池相比较，一次性投资D型滤池比V型滤池能节省266.895万元。
年运行费用D型滤池比V型滤池低107.42万元。
由于V型滤池的过滤滤速较低，所以导致V型滤池占地面积大，由此造成投资的占地费用更是巨大,同时由于此原因也成了砂滤池发展的瓶径，大大地阻碍砂滤池的发展。
