架空输电线路工程计量
8.10KV以下架空线路(计量计价)
（a）三角形排列
（b）扁三角排列
（c）水平排列
（d）垂直排列
导线排列与横担组装形式
基础知识复习5 电杆拉线
拉线在架空线路中，是用来平衡电杆各方向的拉力，防
止电杆弯曲或倾倒的。因此，在承力杆上（终端杆、转角杆、
耐张杆），均须安装拉线。 常用拉线有：普通拉线、水平拉线、弓型拉线等，其中
拉线规格又有35mm2、70mm2、120mm2等。
特点：承受的荷重除和耐 张杆承受荷重相同外，还 承受两侧导线拉力的合力。
（4）终端杆 位于线路的起点和终点的 电杆。 由于终端杆只在一侧有导线 （接户线只有很短一段或用电 缆连接），所以在正常情况下， 电杆要一侧承受线路方向全部 导线的拉力，另一侧由拉线的 拉力平 衡。 其杆顶结构和耐张杆相似， 只是拉线有所不同，一般采用 双杆、双横担，或采用三杆、 一杆一相，有时采用铁塔。
内者，其全部人工和机械应乘以1.3系数。
基础知识复习4
横担：
架空线路的横担较为简单，它是装在电杆的上端，用来安装绝 缘子，固定开关设备及避雷器等，应具有一定的长度及机械强度。
横担分类 按材质分：木横担
铁横担
陶瓷横担
绝缘子（俗称瓷瓶）：
用来固定导线，并使导线与 导线间，导线与横担，导线与 电杆间保持绝缘，同时也承受 导线的垂直荷重和水平荷重。 因此，要求绝缘子必须具有良 好的绝缘性能和足够的机械强 度。 架空配电线路常用绝缘子 有：针式绝缘子、蝶式绝缘子、 悬式绝缘子、拉紧绝缘子。 绝缘子有高压（6kV、10kV、 35kV）和低压（1kV）之分。
（4）低压进户线一般应从靠近建筑物而又便于引线的一根电 杆上引下来，但从电杆到建筑物上导线第一支持点的距离不 宜大于25m。
架空输电线路工程量计算通用格式
架空输电线路工程量计算通用格式7.0.1 架空输电线路工程量计算通用项目划分及工程量计算规则按照表的规定执行。
7.0.2 架空输电线路工程量计算通用工程量计算规则及包括的工作内容见表。
7.0.3 架空输电线路工程量计算方法按照《电力工程建设预算定额》（输电线路工程）相关规定执行。
8架空输电线路工程建设场地征用及赔偿工程量计算通用格式8.0.1 架空输电线路工程建设场地征用及赔偿工程量计算通用格式按表的规定执行。
表8.0.1 架空输电线路工程建设场地征用及赔偿工程量计算通用格式附录工程量计算文件编制格式附录1工程量计算书封面格式___________________ 工程工程量计算书编制单位：_____________________________________附录2 填表须知格式填表须知1. 工程量计算文件及表格应由具有电力行业工程造价专业从业及执业资格的人员填写。
2. 工程量计算文件中所有要求签字、盖章的地方，必须由规定的单位和人员签字、盖章。
3. 各单位工程、分部分项工程的项目设置和内容范围，应符合本规范中相关标准的规定。
4. 分部分项工程量计算表格的各项目编码、项目名称、项目特征、计量单位、工程量等内容应严格按照本规范规定填写。
5. 工程量的计算与统计应按本规范规定的工程量计算规则计算。
6. 设备材料名称、型号规格、计量单位、数量等内容应按照设计图纸的相应内容填写。
7. 工程量数据的小数位数应遵守下列规定：（1）以“ t ”为单位，应保留小数点后三位。
（2）以"m3'、“m2'、“m”为单位，应保留小数点后两位。
（3）以“个”、“只”、“串”、“台”等为单位，应取整数。
附录3签字页格式主要编审人员批准：（本人签字）审核： _______________________________________________（本人签字、盖章）校核： _______________________________________________（本人签字、盖章）编制： _______________________________________________（本人签字、盖章）附录4 编制说明格式及内容编制说明一、工程概况：1、变电工程：工程建设地点、建设性质，本期容量、规划容量，主变压器型号、台数，电气主接线，配电装置，补偿装置，计划开工日期、竣工日期，站址自然地理特点，站址交通状况，征地情况、场地租用情况等。
架空输电线路工程计量
02
CHAPTER
架空输电线路工程计量方法
直接计量法
总结词
直接计量法是一种通过实地测量和计算来确定架空输电线路 工程量的方法。
详细描述
直接计量法需要工程师或技术人员到现场进行实地测量，并 依据设计图纸和相关规范进行计算，以确定架空输电线路的 各项工程量，如线路长度、塔基数量等。该方法精度高，但 工作量大，需要耗费较多时间和人力。
特点
架空输电线路具有结构简单、维 护方便、建设成本低等优点，但 也存在易受自然环境和人为因素 影响的问题。
架空输电线路的重要性
保障电力供应
架空输电线路是电力系统的重要组成 部分，承担着电能输送的任务，对于 保障电力供应的稳定性和可靠性具有 重要意义。
促进经济发展
随着经济的发展和城市化进程的加速 ，架空输电线路在满足电力需求、促 进经济发展方面发挥着越来越重要的 作用。
架空输电线路工程计量
目录
CONTENTS
• 架空输电线路工程概述 • 架空输电线路工程计量方法 • 架空输电线路工程计量流程 • 架空输电线路工程计量中的问题与解决方案 • 架空输电线路工程计量案例分析
01
CHAPTER
架空输电线路工程概述
定义与特点
定义
架空输电线路是指将电能从发电 厂输送到负荷点的线路，通过高 压或特高压的输电技术，实现大 容量、远距离的电能传输。
方法选择不当的原因可能包括对计量任务理 解不足、对计量方法掌握不够、对新技术新 方法了解不够等。为了解决这一问题，需要 加强学习和培训，提高对计量任务和方法的 理解和掌握程度，同时积极探索和应用新的
计量技术和方法。
人员素质不高
总结词
人员素质不高是架空输电线路工程计量中的一大问题 ，它可能导致计量结果的不准确和不可靠。
浅析10KV配电架空线路材料的计量
浅析10KV配电架空线路材料的计量作者：柳晨来源：《装饰装修天地》2017年第01期摘要：在我国电力需求不断增加的今天，做好电力线路的预算分析是十分必要的一项工作。
我们对于10kV配电架空线路预算中的一些重点问题进行了研究与分析，在实际操作过程中，也应当积极联系实际，从而真正的保障后续施工过程的顺利进行。
关键词：架空线路；电杆；10KV引言10kV架空线路是我国目前非常主要的一种传输结构，其能够较为有效的对我国不同地区进行电力方面的供应。
而同我国普通的输电线路相比，架空线路具有更好的强度、受力以及绝缘性能，尤其在山地丘陵以及无法设置电缆井的区域更加具有灵活性、方便性，而这也使得其正是成为了我国目前乡镇电网改造工程的一种主要内容。
前期设计准备。
对于10kV线路来说，其在架设的过程中通常都是使用了部分辅助构件以及绝缘子、金具、架空线缆等等，将导线根据之前图纸设计的需求而架设在电线杆上，从而能够以这种形式来对电力供应的稳定性进行良好的维持。
同时，由于架空线路上具有很好的绝缘能力，且其也同时拥有很好的防外力破坏的作用，而这部分优点也逐渐使其成为了我国近年来对于电网规划方面的一项重要内容。
一、10KV配电架空线路工程量的计量首先仔细阅读设计说明以及地质勘察报告，根据工程量计量规范以及定额说明总结说各种系数的数值，然后分类查出材料的数量：1.电杆的计算10KV架空线路的电杆种类主要分为木杆，水泥杆、钢管杆等。
电杆类型主要分为终端杆、耐张杆（直线耐张杆、转角耐张杆）、分支杆、撑杆、拉线杆以及变配电设备所需要的电杆等。
首先熟悉图纸查出各杆的种类，然后再查出各种杆型的数量，分类予以计量，因为在计量过程中杆型的不同会导致配件以及金具的不同，所以一定要采取分类计量。
2.横担10KV架空线路的横担主要分为：木横担、铁横担和陶瓷横担。
横担根据杆型的不同、架设方式的不同、地理位置的不同，排列的方式也会不同。
主要分为三角排列、水平排列、垂直排列等。
工程量计算-架空线路

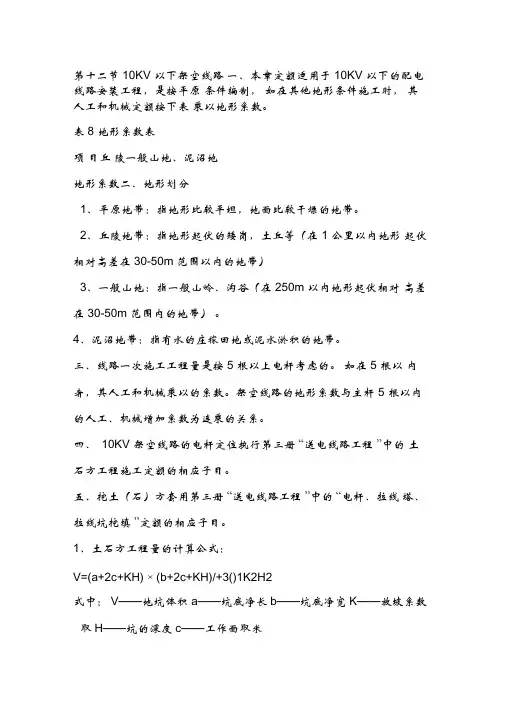

第十二节10KV 以下架空线路一、本章定额适用于10KV 以下的配电线路安装工程，是按平原条件编制，如在其他地形条件施工时，其人工和机械定额按下表乘以地形系数。
表8 地形系数表项目丘陵一般山地、泥沼地地形系数二、地形划分1、平原地带：指地形比较平坦，地面比较干燥的地带。
2、丘陵地带：指地形起伏的矮岗，土丘等（在1 公里以内地形起伏相对高差在30-50m 范围以内的地带）3、一般山地：指一般山岭、沟谷（在250m 以内地形起伏相对高差在30-50m 范围内的地带）。
4、泥沼地带：指有水的庄稼田地或泥水淤积的地带。
三、线路一次施工工程量是按5 根以上电杆考虑的。
如在5 根以内者，其人工和机械乘以的系数。
架空线路的地形系数与主杆5 根以内的人工、机械增加系数为连乘的关系。
四、10KV 架空线路的电杆定位执行第三册“送电线路工程”中的土石方工程施工定额的相应子目。
五、挖土（石）方套用第三册“送电线路工程”中的“电杆、拉线塔、拉线坑挖填”定额的相应子目。
1、土石方工程量的计算公式：V=(a+2c+KH) ×(b+2c+KH)/+3()1K2H2式中：V——地坑体积a——坑底净长b——坑底净宽K——放坡系数取H——坑的深度c——工作面取米BCCBV=B/H B=KH 如设计无规定时，可按表9 计算方量表9 杆坑土方量参考表放坡系数杆高（m）7891011121315 埋深（m ）底盘规格（mm）600×600800×8001000×1000 带底盘土方量（M3 ）不带底盘土方量（M3 ）注：①土方量计算公式亦用于拉线坑。
②双接腿坑，按带底盘的土方量计算。
③木杆按不带底盘的土方量计算。
3、电杆埋深可按下式取整数计算：埋深h=H/6六、10KV 架空线路的工地运输可套用第三册“送电线路工程”中的工地运输中的相应子目及有关规定。
七、电杆组立，按电杆的长度及不同的材质以“根”为单位套用定1、电杆高度超过15 米，铁塔组立（定额无子目）可套用第三册送电线路工程”中的杆塔组立相应定额，钢管杆套用砼杆的规定。
110kv及以上架空线路输电工程计算规则
11OkV及以上架空线路输电工程计算规则
IlOkV及以上架空线路输电工程计算规则包括以下内容：
1.基础工程:根据不同的地质条件和基础类型,采用不同的计算方法。
例如，对于岩石基础，需要根据岩石的种类、风化程度、承载力等因素进行计算；对于土基础，需要根据土壤的种类、承载力、地下水位等因素进行计算。
2.杆塔工程：根据杆塔的种类、高度、重量等因素进行计算。
例如,对于自立式铁塔，需要考虑铁塔的重量、重心位置、风载等因素；对于拉线式铁塔，需要考虑拉线的长度、角度、材料等因素。
3.架线工程：根据导线的种类、截面积、张力等因素进行计算。
例如，对于钢芯铝绞线，需要根据钢芯和铝线的截面积、弹性模量等因素进行计算；对于光纤复合架空地线，需要根据光纤的种类、截面积、张力等因素进行计算。
4.接地工程：根据土壤的电阻率、接地电阻的要求等因素进行计算。
例如，对于一般土壤，需要根据土壤的电阻率、接地体的长度、埋深等因素进行计算；对于高电阻率土壤，可能需要采用降阻剂或其他辅助措施。
5.其他工程：包括通道清理、通道占地补偿、树木砍伐、建筑物拆迁等。
这些工程的费用需要根据具体情况进行估算。
总之，11OkV及以上架空线路输电工程计算规则是一个复杂而细致的过程，需要综合考虑多种因素。
在实际操作中，建议咨询专业的电力工程师或相关机构以获取准确的信息和指导。
110kv及以上架空线路输电工程计算规则
110kv及以上架空线路输电工程计算规则110kv及以上架空线路输电工程计算规则是在输电工程中用于设计和计算架空线路的一套准则和规范。
这些规则旨在确保架空线路的设计满足电力系统的输电要求，同时保证线路的安全、可靠和经济性。
根据电力系统的负荷需求和输电距离，确定输电线路的额定电压等级为110kv及以上。
设计过程中需要考虑电力负荷的大小、线路的长度、承载能力等因素，以确定合适的电压等级。
根据所选定的电压等级，选择适当的导线材料和型号。
导线材料的选择需要考虑电阻、电抗、导热、机械强度等因素。
根据导线的截面积、电阻、电抗等参数，计算导线的负荷能力、短路能力和流态稳定性。
还需考虑架空线路的安装方式和绝缘方式。
安装方式可以选择为一段塔杆或两段塔杆，根据地形和线路长度决定。
绝缘方式可以选择杆侧绝缘、导线绕片绝缘或串列绝缘，根据线路电压等级和环境要求选择合适的绝缘方式。
在计算过程中，需要考虑导线的过载能力、短路能力和电压降等参数。
通过计算，可以确定导线的截面积、跨越距离、塔杆高度和间距等参数。
同时，还需要考虑冰、风、地形等外部环境因素对导线的影响，以保证线路的安全运行。
在设计完毕后，还需要进行检查和验证，确保设计满足相应的国家和行业标准。
这些标准通常包括输电线路的安全距离、可靠性指标、保护装置要求等，以确保输电线路在运行过程中达到安全、可靠和经济的要求。
110kv及以上架空线路输电工程计算规则是为了确保输电线路的设计满足电力系统的输电要求而制定的准则和规范。
通过合理选择电压等级、导线材料和型号，考虑安装方式和绝缘方式，进行对各种参数的计算和验证，确保线路的安全、可靠和经济运行。
11、电压等级10KV及以下架空线路输电工程计算规则
11、电压等级10KV及以下架空线路输电工程计算规则工程量计算规则一、工地运输根据运输距离与运输物品种类，区分人力、汽车、船舶运输方式，按照工程施工组织设计以“t·km”为计量单位。
1．单位工程汽车运输材料重量不足3t时，按照3t计算。
材料运输工程量计算公式如下：材料运输工程量=施工图用量×（1+损耗率）+包装物重量。
2．主要材料运输重量按照下表计算。
材料名称单位运输重量(kg)备注混凝土制品人工浇制m3 2600 包括钢筋离心浇制m3 2860 包括钢筋线材导线kg W×1.15有线盘避雷线、拉线kg W×1.07无线盘金具、绝缘子kg W×1.07螺栓、垫圈、脚钉kg W×1.01土方m3 1500 实挖量块石、碎石、卵石m3 1600黄砂（干中砂）m3 1550 自然砂1200kg/m3水kg W×1.2主要材料运输重量表注：①w为理论重量：②未列入的其他材料，按照净重计算3．塔材、钢管杆装卸与运输重量应计算螺栓、脚钉、垫圈等重量。
二、土石方工程量根据设计图示尺寸计算，设计无要求时，按以下规定计算。
1．基础（不包括垫层）施工工作面每边增加宽度；土坑为0.2m。
泥水坑、流砂坑为0.30m。
岩石坑支模板为0.2m，岩石坑不支模板为0.10m。
2．开挖基坑或沟槽深度大于1.2m时，各类土质放坡系数按照下表规定计算。
土方开挖放坡系数表项目名称一、二类土坑或槽三类土坑或槽四类土坑或槽泥水、流砂、岩石坑或槽2.0m以内1:0.35 1:0.25 1:0.3 不放坡2.0m以外1:0.5 1:0.35 1:0.4 不放坡3．杆塔基坑坡道土、石方量计算：挖深小于或等于1.2m基坑，每坑计算0.3m3；挖深小于或等于2m基坑，每坑计算0.8m3；挖深大于2m基坑，每坑计算1.5m3。
4．带卡盘的基坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加的土（石）方量另行计算。
10kv以下架空配电线路安装工程量
注意： 杆坑需增挖立杆“马道”时，每个马道按0．2m3土石方量计算，并计人该杆坑土
石方量内。 杆坑回填土量，不扣除卡盘、底盘及埋入杆坑内杆段的体积量，电杆坑土石方定额
已包括挖及填方工作。
4．杆体安装工程量计算
按架空线路杆塔组成的施工图计算工 程数量。杆体安装不足5根者，人 工和机械均乘以系数1．3计算。
• 若需制作时，以“100kg”计量，另外还计算刷环氧沥清 漆。制作用第二篇定额，刷漆用第十一篇定额。
5．拉线制作与安装工程量计算
(1)拉线形式及组成如图(a)一(h)所示。（了解拉线形式）
6．导线架设工程量计算
导线分裸线与绝缘线。其架设工程量均以“单线km”计量。 • (1)导线架设长度计算 • 10kV以下及1 kV以下导线长度按下式计算：
(1)底盘、卡盘及拉线盘安装工程量 电杆底盘、卡盘及拉线盘以“个”计
量，如图所示。定额不包括卡盘、 底盘、拉线盘、抱箍及拉线棒价值， 需另计。 (2)立电杆——以杆高分档，以“根” 计量。 (3)水泥电杆焊接——以“一个口”计 量。
• (4)横担安装 • 定额分10kV以下横担安装、1kV以下横担和进户横担安装。
10KV以下架空配电线路工程量 计算
主要内容
• 1. 10KV以下架空配电线路组成 • 2．定额地形划分规定 • 3．杆基土石方工程量计算 • 4．杆体安装工程量计算 • 5．拉线制作与安装工程量计算 • 6．导线架设工程量计算 • 7．电杆、导线、金具等线路器材工地运输工
程量计算
1. 10KV以下架空配电线路组成
• 其地形划分如下：
1)平原地带。指地形比较平坦、地面比较干燥的地带。 2)丘陵地带。指地形起伏的矮岗、土丘等地带。 3)一般地带。指一般山岭、沟谷地带、高原台地带。 4)泥沼地带。指经常有积水的田地或泥水淤积的地带。
工程类kv以下架空配电线路安装工程量
辅助材料用量计算：根据工程需要，计算其他辅助材料的用量，如绝缘子、金具等。
金具材料用量计算
拉线及配件用量：根据拉线数量和长度计算
导线及避雷线用量：根据线路长度和规格型号计算
横担用量：根据电杆数量和长度计算
绝缘子用量：根据耐张段长度和绝缘子串长度计算
其他材料用量计算
导线用量：根据设计图纸和施工方案确定
导线截面面积计算：根据导线的规格和载流量要求，计算导线的截面面积。
金具安装工程量计算
安装工程量计算方法：根据设计图纸和施工规范，计算金具的种类、规格、数量和安装位置。
安装工程量计算注意事项：考虑金具的材质、规格、连接方式等因素，确保计算准确。
安装工程量计算依据：依据设计图纸、施工规范、材料表等资料进行计算。
电杆直径：根据设计要求和电杆承载能力确定
电杆长度：根据设计要求和现场实际情况确定
电杆数量：根据线路长度和设计要求确定
导线材料用量计算
导线截面积计算：根据线路的电压等级、输送容量和最大负荷利用小时数等因素确定导线的截面积。
导线长度计算：根据线路的起点和终点坐标，计算导线的长度。
导线材料用量计算：根据导线的截面积和长度，计算所需导线的重量和数量。
安装工程量计算公式：金具安装工程量（t）= 金具质量（t）× 安装数量。
拉线制作安装工程量计算
辅助工程量计算
