桥梁概述与高速铁路桥梁
简述高速铁路桥梁的基本特点
简述高速铁路桥梁的基本特点高速铁路桥梁是高速铁路建设中的重要组成部分，它们具有独特的特点和建造要求。
本文将从桥梁的基本特点入手，解释一下高速铁路桥梁的特点，并进一步扩展，探讨高速铁路桥梁的建造和维护。
高速铁路桥梁的基本特点：1.设计速度高：高速铁路的设计速度通常在200km/h以上，因此高速铁路桥梁的设计速度也要高于传统铁路桥梁，以保证高速列车的安全和稳定。
2.结构复杂：高速铁路桥梁通常由多个桥墩、桥台和桥梁构件组成，需要考虑各部位的力学性能、材料选型、施工工艺等多方面因素，确保桥梁结构的安全可靠。
3.跨度大：为了保证高速列车的行驶速度和稳定性，高速铁路桥梁的跨度通常较大，需要采用大跨度桥梁结构，如悬索桥、斜拉桥、梁式桥等。
4.地形复杂：高速铁路桥梁通常建设在山区、丘陵地带或沿海地区等地形复杂的区域，需要充分考虑地质条件、地形地貌等因素，确保桥梁的安全和稳定。
高速铁路桥梁的建造和维护：1.规范施工：高速铁路桥梁建造需要遵循一系列的规范和标准，如桥梁设计规范、施工工艺规范等，以确保桥梁结构的安全可靠。
2.材料选型：高速铁路桥梁的材料选型需要考虑多个因素，如耐久性、抗风压、抗震性等，选择适合高速列车行驶的材料，确保桥梁的安全和稳定。
3.定期检修：高速铁路桥梁需要定期进行检修和维护，以确保桥梁结构的安全和稳定。
检修内容包括桥面、支座、伸缩缝等，确保桥梁的正常使用。
4.预防性维护：除了定期检修，高速铁路桥梁还需要进行预防性维护，以提高桥梁的使用寿命。
预防性维护包括防腐、防锈、防震等措施，确保桥梁的安全和稳定。
在高速铁路建设中，高速铁路桥梁是不可或缺的重要组成部分，它们的结构复杂、跨度大、地形复杂等特点，给桥梁的建造和维护带来了很大的挑战。
只有严格按照规范和标准进行建造和维护，才能确保高速铁路桥梁的安全和稳定，为高速铁路的发展做出贡献。
支座更换方案
1高速铁路桥梁工程概述高速铁路因其运营速度高，对轨道稳定性的要求苛刻，为保障桥梁地段的轨道在动、静荷载共同作用的复杂运营状态下的稳定性，桥梁的梁体设计也需要给予特别关注。
为此，高速铁路桥梁梁体的设计几何尺寸都比较大，以便对在荷载作用下的梁体变形量进行严格的限制。
同时，较大的梁体几何尺寸，使梁体圬工增加，进而使梁体自重大大增加。
就高速铁路桥梁的32m简支梁来看，梁体的宽度达到12m，梁高达到3.05m，每孔预制梁需浇筑混凝土310m3左右，梁体的自重接近900t，现浇梁由于受浇筑过程中的内模变形等影响，混凝土量更大，梁重甚至超过900t，每个支座的平均荷载仅梁体自重一项便需要达到220KN。
而4m X 32m道岔梁的梁宽最大处可达到21.7m 甚至更宽，混凝土量达到2321 m3,梁体自重达到6500t。
二期恒载中轨道部分大约296 KN/m,单支座承受的荷载可达到15000 KN 。
由于高速铁路桥梁梁体自重巨大，与普速铁路相比，高速铁路桥梁支座及其安装施工具有相应的特点：1.1单个支座所承受的荷载大。
1.2支承垫石表面高程差的误差必须严格控制，尤其对于处在对角线上的两块支承垫石表面高差的控制，必须更为严格。
1.3支座的安装施工务必正确无误，以免因施工疏忽造成不必要的返工。
1.4 一旦支座因某种原因需要更换，则更换施工需要慎重对待，避免对梁体产生破坏。
2高速铁路桥梁支座更换施工工况特点由于高速铁路桥梁严格的质量要求，尽管施工过程中施工方和监理方在各个环节进行严格的自控和监控，尤其在支座的安装施工方面经过多道把关，但从施工现场的实际情况来看，支座安装依然会出现问题。
支座问题主要包括：2.1支座解锁时机不符合要求，导致支座提前进入工作状态，支座的位移超出标准要求；2.2由于支座装箱标识与箱内支座实际不一致，导致已安装支座的型号、位置与设计不符；2.3由于支座自身质量原因，造成支座变形超出设计标准，以致无法正常工作，且无法修复。
2024年度高速铁路桥梁知识培训ppt课件
高速铁路桥梁是指专为高速铁路设计 和建设的桥梁，用于跨越河流、峡谷 、道路等障碍物，保证高速铁路线路 的连续性和稳定性。
分类
高速铁路桥梁可根据结构形式、跨度 、施工方法等进行分类，如梁式桥、 拱桥、斜拉桥、悬索桥等。
2024/3/24
4
高速铁路桥梁发展历程
起步阶段
20世纪60年代至70年代，我国 开始修建铁路桥梁，但受技术和 经济条件限制，桥梁跨度较小，
2024/3/24
5
高速铁路桥梁重要性
2024/3/24
保障高速铁路线路连续性
高速铁路对线路的平顺性和稳定性要求极高，桥梁作为线路的重要组 成部分，其建设质量直接关系到高速铁路的运营安全和舒适性。
提高运输效率
高速铁路桥梁的建设可以缩短线路的曲线半径和坡度，提高列车的运 行速度和运输效率。
促进区域经济发展
高速铁路桥梁的建设往往涉及大量资金和人力投入，可以带动相关产 业的发展，促进区域经济的繁荣。
展示国家综合实力
高速铁路桥梁作为基础设施建设的重要组成部分，其建设水平和规模 可以反映一个国家的综合实力和科技水平。
6
02
高速铁路桥梁结构与 设计
2024/3/24
7
桥梁结构类型及特点
梁式桥
简单、经济、适用广 泛，包括简支梁、连 续梁和悬臂梁等。
拱桥
优美、经济、适用性 强，按材料可分为石 拱桥、钢筋混凝土拱 桥和钢拱桥等。
刚架桥
刚架结构，能承受弯 矩和剪力，适用于地 基条件较差的地区。
斜拉桥
由塔、索、梁组成， 造型美观，跨越能力 大。
悬索桥
由主缆、吊索、加劲 梁和锚碇组成，适用 于大跨度桥梁。
2024/3/24

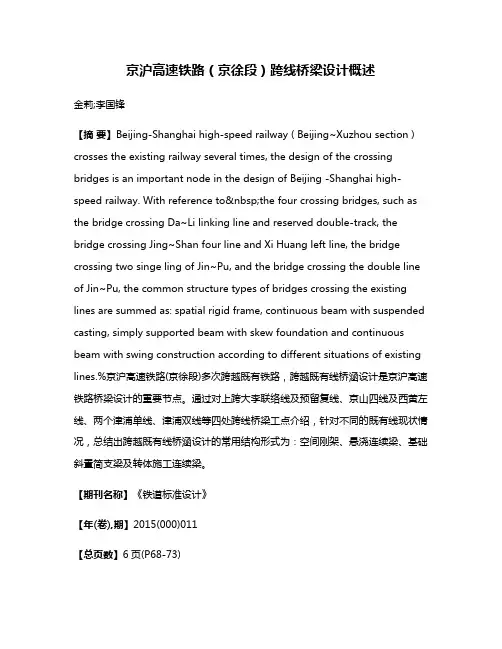

京沪高速铁路（京徐段）跨线桥梁设计概述
京沪高速铁路（京徐段）跨线桥梁设计概述金莉;李国锋【摘要】Beijing-Shanghai high-speed railway ( Beijing~Xuzhou section ) crosses the existing railway several times, the design of the crossing bridges is an important node in the design of Beijing -Shanghai high-speed railway. With reference to the four crossing bridges, such as the bridge crossing Da~Li linking line and reserved double-track, the bridge crossing Jing~Shan four line and Xi Huang left line, the bridge crossing two singe ling of Jin~Pu, and the bridge crossing the double line of Jin~Pu, the common structure types of bridges crossing the existing lines are summed as: spatial rigid frame, continuous beam with suspended casting, simply supported beam with skew foundation and continuous beam with swing construction according to different situations of existing lines.%京沪高速铁路(京徐段)多次跨越既有铁路，跨越既有线桥涵设计是京沪高速铁路桥梁设计的重要节点。
高铁概论05(铁轨,桥梁,隧道,路基)
全长53.9公里，海底长度23.3公里。 此隧道跨越津轻海峡连接日本的北海道和本州。
规划中...... 台湾海峡隧道 琼州海峡跨海通道 渤海隧道
课外知识拓展
隧道世界之最（二）
新关角隧道，西格铁路（西宁格尔木）二线工程的控制性工程， 目前国内最长的铁路隧道，也是世 界最长的高原铁路隧道。隧道位于 青海省天峻县和乌兰县境内，青藏 铁路天棚站至察汗诺站之间。于 2007年11月6日全面开工，全长 32.645公里，设计时速160公里。 通车后，列车穿越关角山的时间将 由原来2小时缩短为20分钟。建设 总工期为5年，实际将近7年。
1.梁桥 2.拱桥 3.刚构桥 4.悬索桥 5.斜拉桥 6.组合体系桥等
4.1铁路桥涵区别及分类：
■ 6米以下是涵洞 ■ 6米以上是桥梁 ■ 20米以下是小桥 ■ 100米以下是中桥 ■ 500米以下是大桥 ■ 500米以上是特大桥 桥长：指两台胸墙之间的距离。
1.这个标志是何含义？
（ D）
A、涵洞 B、水渠 C、桥梁 D、隧道
单轨铁路主要分成两类： 1.悬挂式单轨铁路 2.跨座式单轨铁路
1.世界上第一条跨坐式单轨铁路线诞生于1888年，是 由法国人设计，在爱尔兰铺设的，线路长约15km，由蒸汽 机车牵引，这条线路一直运行到1924年10月。
2.1893年德国人发明了悬挂式单轨交通，并于1898一 1901年在著名悬车之城—德国鲁尔区伍珀塔尔修建了 13.3km的悬挂式单轨铁路。这是世界上最早、历史最悠久 的悬挂式单轨交通。
2.4无缝钢轨----防爬设备
1.列车运行时纵向力 使钢轨产生的纵向移动 称为爬行。
2. 防 爬 措 施 ： 加 强 钢 轨与轨枕间的扣压力和 道床阻力；
第五节 高速铁路桥梁
• 一、桥梁的结构
1、在修建一条铁路时，常常会碰到江河、山谷、公路或者 与另外一条铁路交叉，为了让铁路跨越这些地形上的障碍， 就需要修建各种各样的铁路桥梁。 2、铁路桥梁采用最多的是梁式桥。它是一种使用最广泛的 桥梁型式，可细分为简支梁桥、连续梁桥和悬臂梁桥。
3、桥梁主要由桥面、上部结构、（桥跨结构）及下部结构 （桥墩及基础）所组成。
桥梁组成：
二、高速铁路 桥梁的特点
1、桥梁所占比例大、 高架长桥多。 2、以中小跨度为主。 3、刚度大、整体性 好。 4、纵向刚度大。 5、重视改善结构耐 久性，便于检查、ቤተ መጻሕፍቲ ባይዱ 修。 6、强调结构与环境 协调。
三、高速铁路对桥梁的要求
1、高速铁路桥梁遵循的基本原则有哪些？
2、高速铁路对桥梁有哪些方面的要求？
1）桥梁建筑材料 2）桥梁结构体系 3）上部结构形式
4）下部结构形式
5）桥梁支座 6）施工工艺 7）养护维修
四、高速铁路桥梁的维护与管理
1、经常维修保养的工作范围 1） 7）
• ·
2） 3）
8） 9）
4）
5） 6）
10 ）
11 ） 12 ）
2、综合维修
1） 2） 3） 4） 5） 6） 7） 8） 9）
高铁桥梁——精选推荐
⾼铁桥梁铁路桥是为让线路跨越河流、低地、深⾕、公路或另⼀条铁路线⽽修建的建筑物。
就⾼速铁路桥梁⽽⾔，可分为⾼架桥、⾕架桥和跨越河流的⼀般桥梁。
其中，⾼架桥⽤以穿越既有交通路⽹、⼈⼝稠密...铁路桥是为让线路跨越河流、低地、深⾕、公路或另⼀条铁路线⽽修建的建筑物。
就⾼速铁路桥梁⽽⾔，可分为⾼架桥、⾕架桥和跨越河流的⼀般桥梁。
其中，⾼架桥⽤以穿越既有交通路⽹、⼈⼝稠密地区及地质不良地段，通常墩⾝不⾼，跨度较⼩，桥梁往往长达⼗余公⾥；⾕架桥⽤以跨越⼭⾕，跨度较⼤，墩⾝较⾼。
由于⾼速铁路的运营密度及对舒适性、安全性的要求均⾼于普通线路，因此⾼速列车对桥梁结构的动⼒作⽤也就更⼤。
在这个前提下，⾼速铁路桥梁在设计、施⼯中形成了⾃⼰的特⾊。
⾼铁桥梁有特点桥梁⽐例⼤，⾼架长桥多。
⾼速铁路设计参数限制严格，曲线半径⼤、坡度⼩，并需要全封闭⾏车，因⽽桥梁建筑物⼤⼤多于普通铁路，⾼架长桥的数量也很多。
⽇本近2000公⾥的⾼速铁路中，桥梁占线路总长的47%，我国京沪⾼速铁路桥梁占线路总长的86.5%，武⼴客运专线桥梁占线路总长的 42.14%。
以中⼩跨度为主。
由于⾼速铁路对线路、桥梁、隧道等⼟建⼯程的刚度要求严格，因此，⾼速铁路桥梁跨度以中⼩跨度为主。
以京沪⾼速铁路上的桥梁为例，绝⼤多数为中⼩跨度，常⽤桥式为等跨布置的双线整孔简⽀梁，跨度有24⽶、32⽶、40⽶⼏种，以32⽶梁居多，其中20⽶以下跨度的桥梁由4⾄5⽚ T梁组成。
刚度较⼤，整体性好。
⾼速铁路桥梁必须具有⾜够⼤的刚度和良好的整体性，以防⽌桥梁出现较⼤挠度和振幅。
同时，必须限制桥梁的预应⼒徐变上拱和不均匀温差引起的结构变形，以保证轨道的⾼平顺⾏。
⼀般来说，⾼速铁路桥梁设计主要由刚度控制，强度基本上不控制其设计。
尽管⾼速铁路活载⼩于普通铁路，但实际应⽤的⾼速铁路桥梁在梁⾼、梁重上均超过普通铁路。
纵向刚度⼤。
⾼速铁路要求依次铺设跨区间⽆缝线路，⽽桥上⽆缝线路钢轨的受⼒状态不同于路基，结构的温度变化、列车制动、桥梁挠曲会使桥梁在纵向产⽣⼀定位移，引起桥上钢轨产⽣附加应⼒。
高速铁路桥梁发展概况.
桥梁专业部分名词
专用名词、技术术语 主桥：桥梁跨越主要障碍物（如通航河道）的结构部分。 引桥：从桥台至正桥的结构部分，连接主桥和两端道路。 跨度/径：表示桥梁的跨越能力，对于多跨桥，最大跨度 称为主跨。 计算跨径：桥跨结构相邻两支点间的距离l1； 净跨径：设计洪水位线上相邻两桥墩（台）间的水平净距 L0，各孔净跨径之和称为总跨径。 标准跨径的目的：有利于桥梁制造和施工的机械化，也有 利于桥梁养护维修和战备需要。
1.1 桥梁术语及其分类
公路常用10m、16m、20m、40m 铁路常用20m、24m、32m、48m 桥长：两桥台侧墙或八字墙尾端之间的距离。 桥下净空高度：设计洪水位（通航水位）与桥跨结构最下 缘的高差H。 桥梁建筑高度：桥面与桥跨结构最下缘的高差h 。
标准跨径：
桥梁分类
桥梁分类 用途 材料 结构体系 桥面位臵 工程规模
刚构（架）桥
门式刚架 T形刚构 斜腿刚构
V形刚构
行车道系
拱桥
三铰拱
结构特征：主要承重结构具 有曲线外形 受力特点：在竖向荷载作用 下，拱主要承受轴向压力， 但也受弯受剪。支承反力不 仅有竖向反力，也承受较大 的水平推力 静力学分类：单铰拱、双铰 拱、三铰拱和无铰拱 常用材料：石材、钢筋混凝 土、钢材 施工方法：有支架和无支架 施工
立柱
两铰拱
无铰拱
主拱圈 吊杆 系杆
系杆拱
悬索桥
锚锭 缆 加劲梁
塔
组成：主要由缆、塔、锚碇、加劲梁等组成 受力：在竖向荷载作用下，索受拉，塔受压，锚碇受拉拔反力 材料：缆通常用高强度钢丝制成圆形大缆，加劲梁多采用钢桁架或扁平 箱梁，桥塔可采用钢筋混凝土或钢材 跨度：因悬索的抗拉性能得以充分发挥且大缆尺寸基本上不受限制，故 悬索桥的跨越能力一直在各种桥型中名列前茅
高速铁路桥梁特点及分类
23
5. 耐久性措施
• 改善耐久性的原则
采用上承式结构和整体桥面 高质量的桥面防排水体系和梁端接缝防水，不让桥面污水流经梁体 结构构造简洁，常用跨度桥梁标准化、规格品种少 结构便于检查，可方便地到任何部位察看 足够的保护层厚度，普通钢筋最小保护层厚度≥3cm，预应力管道最
为了保证高速列车的行车安全和乘坐舒适，高速铁路桥梁除了 具备一般桥梁的功能外，首先要为列车高速通过提供高平顺、 稳定的桥上线路。
5
3. 客运专线桥梁可分为高架桥、谷架桥和跨越河流的一般桥梁。 混凝土和预应力混凝土结构具有刚度大、噪音小、温度变化 引起结构变形对线路影响少、养护工作量小、造价低等优势， 在客运专线桥梁设计中广泛采用。
京津城际铁路高架桥概貌
6
4. 全面采用无砟轨道是高速铁路发展趋势，桥上无砟轨道对桥梁的 变形控制提出更为严格的要求。
无砟轨道的优点 弹性均匀、轨道稳定、乘坐舒适度进一步改善 养护维修工作量减少 线路平、纵断面参数限制放宽，曲线半径减小，坡度增大
无砟轨道基本类型 轨道板工厂预制、现场铺设—日本板式轨道、德国博格型无砟轨道 现场就地灌筑— 德国雷达型无砟轨道（长枕埋入式、双块式）
• 每孔简支箱梁的四个支座采用四种型号
• 有砟桥梁的坡道梁支座应垂直设置（无砟桥梁另作考虑）
• 采用架桥机架设箱形梁，要保证四支点在同一平面上
采用架桥机架设箱形梁，要保证四支点在同一平面上
34
7. 支座与墩台
• 墩台 • 墩台基础的纵向刚度应满足纵向力安全传递的要求，横向刚度应保证上
部结构水平折角在规定的限值以内。
11
2. 桥上无缝线路与桥梁共同作用
• 修建客运专线要求一次铺设跨区间无缝线路，以保证轨道的平顺和稳
简述高速铁路桥梁的特点
简述高速铁路桥梁的特点
一、高速铁路桥梁的特点
1、受力设计要求高：由于高速铁路桥梁承受的重载，受力设计要求上升，因此，桥梁必须具有较高的受力性能和稳定性。
2、重量要求高：因为高速铁路桥梁必须承受更大的车辆荷载，为了提高高速铁路的运营效率，必须重视桥梁的重量，以减轻结构重量。
3、耐久性要求高：由于高铁桥梁受到高频率的车辆载荷，为确保高铁桥梁的可靠性，必须提高桥梁的耐久性，确保工程安全、可靠、长期可用。
4、施工时间紧：为保证高铁项目的顺利进行，施工时间紧迫，施工要求高，往往要求工程结构比现有结构技术水平更高，安全性能更强，并能够适应当前经济的要求。
5、施工方式多样：高速铁路桥梁主要采用的施工方式有准备成型、悬臂箱梁施工、平行跨越等。
二、综上所述，高速铁路桥梁具有受力设计要求高、重量要求高、耐久性要求高、施工时间紧迫、施工方式多样等特点。
高速铁路桥梁工程
桥梁刚度”大”
《规范》预应力混凝土梁部结构，宜选用双线整孔箱形截面梁。需要时可 选用两个并置的单线箱形截面梁。跨度16m及以下桥梁也可根据具体情况选 用整体性好、结构刚度大的其他结构型式。
梁部结构，在ZK活载静力作用下，跨度L＞80m的梁端竖向折角 不应大于2‰、水平折角不应大于1‰ 。 梁体的竖向挠度限值
8
目前国内设备研制情况
架桥机（900吨级）：
郑州大方（15局、4局委托）正在制造、秦皇
岛通联（建研院）、大桥局、二局和武研院、 石家庄和17局、三局、五局、一局共8家单位 进行研制。
桥梁工程设计的原则
2. 桥梁设计细则 （1）标准跨度 简支箱梁：L=20、24、32、40m。 中小跨度连续梁：3×20、2×24、 3×24、2×32、 3×32、 2×40 连续箱梁：32+48+32m、40+64+40m、48+80+48m。 连续结合梁：32+40+32、40+50+40、40+56+40m。
移动模架法施工
移动模架法施工
Rio Major, 葡萄牙
最大跨度: 40 m 桥梁宽度: 15,35 m 上部结构重量:210 kN/m MSS重量: 400 t 施工周期: 7 - 9 天孔
移动模架法施工示意
移动模架法施工
Song La / Pal Kok, 韩国
最大跨度: 桥梁宽度: 上部结构重量: MSS重量: 施工周期: 40 m 14 m 300 - 350 kN/m 625 t 8 - 12 days pr. span
桥梁工程设计的原则
（2）桥跨布置 除受控制点影响外，尽量按等跨布置，等跨布置以 32m、24m梁跨为主。一座桥尽量采用同一梁跨类 型。 跨越河堤的桥孔应尽量一孔跨越，堤上及边坡上不 设墩，如确有困难，桥墩应设在背水坡。 斜交过路过河时，采用较大跨度通过，可采用双线 圆形桥墩，可异形墩或带洞式背靠背T台进行调孔。
高速铁路桥梁综述
顺序
38 39 40 41 42 43 44 45 ຫໍສະໝຸດ 6 47 48 49项目名称
兰新铁路第二双线甘青段 兰新铁路第二双线新疆段
沈丹客专 成都至重庆铁路客专 吉林至珲春客运专线 郑州至焦作城际铁路 郑州至开封城际铁路 长沙至株洲、湘潭城际铁路
青荣城际铁路 成都至都江堰铁路彭州支线
佛肇城际铁路 东莞至惠州城际铁路
为了保证高速列车的行车安全和乘坐舒适，高速铁路桥梁 除了具备一般桥梁的功能外，首先要为列车高速通过提供高 平顺、稳定的桥上线路，桥梁是线路的基础，车—线—桥共 同作用是其突出特点。
3）无砟轨道在高速铁路中广泛应用
桥上轨道结构分有砟和无砟轨道，其中无砟轨道对桥梁变形要求更加 严格。
无砟轨道的优点
弹性均匀、轨道稳定，养护维修工作量减少，线路平、纵断面参数限 制放宽，曲线半径减小，坡度增大。
通车年份 运营速度
1992，300km/h 1991，250km/h 1991，250km/h 1998，280km/h 2002，300km/h 1992，250km/h
/ 1983，300km/h 1990，300km/h 1993，300km/h 1994，300km/h 1996，300km/h 2001，300km/h 2007，320km/h 1964，270km/h 1975，300km/h 1982，260km/h 2002，275km/h 1997，260km/h 2004，300km/h 2007，300km/h
桥梁比例% 10.42 87.7 32.2 20.6 16.7 18.2 25.8 24.1 32.4 48.1 62.1 64.5 71.8 34.9 87 33.4 31.5 94.2 80.6
铁路桥梁
铁路桥梁铁路桥梁是铁路跨越河流、湖泊、海峡、山谷或其他障碍物，以及为实现铁路线路与铁路线路或道路的立体交叉而修建的构筑物。
铁路桥梁按用途可分为铁路桥、公路铁路两用桥等。
铁路桥梁工程一般包括桥址勘测、桥梁设计、桥梁施工和桥梁养护与维修等步骤。
（1）铁路桥梁的种类。
铁路桥梁主要由桥跨结构、桥墩、桥台、基础和桥梁防护构筑物等组成。
桥跨结构通常又称梁部，其功能主要是承载桥上线路和连接两段桥台。
铁路桥梁按照桥跨结构及受力特点的不同，可分为梁桥、拱桥、刚架桥、悬桥及各种组合体系桥。
①梁桥。
梁桥在竖向载荷的作用下只产生竖向反力，其结构如图所示。
梁桥桥跨为梁，只受挠、受剪，不受到轴向力。
梁桥又分为简支梁桥、连续梁桥和悬臂梁桥。
②拱桥。
拱桥在竖向载荷的作用下有竖向反力和横向反力，无铰拱桥还产生支座弯矩，其结构如图所示。
桥跨为拱，以受压为主，也受挠、受剪。
拱桥可以分为实体拱拱桥和桁拱拱桥。
③刚架桥。
刚架桥的特点是桥跨结构与桥墩、桥台刚性连接成一体，其结构如图所示。
刚架桥在竖向载荷的作用下有竖向反力和水平反力，无铰刚架桥还有支撑弯矩。
刚架桥以受挠为主，也受剪和受拉或受压。
从造型上看，刚架桥可以分为门形刚架桥和斜腿刚架桥。
④悬桥。
悬桥以缆索跨过塔顶，锚定于河岸上作为承重结构，在缆索上悬挂吊杆，以吊起桥面。
⑤组合体系桥。
组合体系桥是由不同体系组合而成的桥梁。
例如，系杆拱桥是梁桥与拱桥的组合体系；斜拉桥是梁桥与悬桥的组合体系。
（2）高速铁路桥梁。
高速铁路桥梁可分为高架桥、谷架桥和跨越河流的一般桥梁。
其中，高架桥用于穿越既有交通路网、人口稠密地区及地质不良地段，通常墩身不高，跨度较小，桥梁往往长达10多千米；谷架桥用于跨越山谷，通常跨度较大，墩身较高。
由于高速铁路的运营密度及对舒适性、安全性的要求均高于普通线路，因而高速铁路列车对桥梁结构的动力作用更大。
在这个前提下，高速铁路桥梁在设计和施工中形成了自己的特色。
高速铁路桥梁具有以下特点：①桥梁比例大，高架长桥多。
高速铁路桥梁综述
高速铁路桥 梁综Βιβλιοθήκη 刘建伟 （ 中铁 十九局集 团第五工 程有 限公 司。辽宁 大连 １ １ ６ ０ ０ ０）
【 摘 要】 高速铁路桥 梁在 高铁建设 中起到 了至关重要的作用 ，
我 国高速铁路桥 梁的建设发展迅速 ， 与 实际工程 结合 中也凸显其特 色。本文全 面介绍 了高速铁路桥 梁的特 点，我 国高速铁 路桥 梁的主 要 设计标准及主要结构型式 ，提 出 了在基础理论研 究、新技 术的应 用方面与 国外存在的差距及 急需解决的问题 。 【 关键词 】 高速铁路桥 梁 ； 发 展 ；特点 ；结构形式
４０ ｍ、 ５ ０ ｍ。
高速 铁路 桥梁可分为高架桥、谷架桥和跨越河流 的一般桥梁 。 其 中， 高架桥用 以穿越既有交通路 网、 人 口稠密地 区及地质不 良地段， 通常墩身不高 ， 跨度较小， 桥梁往 往长达 十余公里； 谷架桥用 以跨越 山谷， 跨度较 大， 墩 身较高。由于桥 梁建设投资规模大 ，列车高速运 行 时对桥上线路 的平顺性要求 高，特别是采用无渣轨道技术后 ，对 桥梁 的变形控制提 出了更高 的要求 ， 因此高速铁 路桥梁是 我国高速 铁路建设 中重点研究的 问题之一 。 １高速铁 路桥 梁的发展现 状 ： 桥梁 建设作为高速铁路 土建工程 的重要组成部 分， 主 要功能是 为高速列车提供平顺 、稳定 的桥上线路 ，以确保 运营的安全和旅客 乘坐的舒适 。以京沪高速铁路为例 ，它经过 的区域 是东部经济发达 地区，京沪高速铁路桥梁总长达 １ ０ ６ ０ ｋ ｍ ， 桥梁 比重 为８ ０ ％ 。我国通过 借鉴德国、 日本等国高速铁路桥梁先进 技术和 成功建 设经验 ， 逐 渐完 善技术 的同时形 成 自己的特色 。 ２ 高速铁路桥梁的特点 桥 梁是高速铁 路土建工程 的重要组成 部分， 与普通 铁路桥梁相 比， 在数量 、设计理念及方法 、耐 久性要 求、养护 维修等诸 多方 面都 存在较大 差异 。其特 点可归纳 为以下几个方面 ： （ １ ）高架桥所 占比例大 。主要原 因是在平原 、软土 以及人 口和 建筑密集地 区，通常采用高架桥通过 。 （ ２ ） 大量采用简支箱梁结构形式。 根据我 国高速铁路建设规模 、 工期要求和技术特点 ， 通过深 入的技术 比 较， 确定 以３ ２ ｍ 简支箱梁作 为标准跨度， 整孔预制架设施工 。 （ ３ ）大跨度桥多。据统计， 在建与拟建客运专线 中， ｌ Ｏ Ｏ ｍ 以上跨 度 的高速桥梁至少在２ ０ ０ 座 以上 。其中， 预应力混凝土连续梁桥 的最 大跨度为１ ２ ８ ｍ ， 预应力混凝土刚构桥的最大跨度为１ ８ ０ ｍ 。 （ ４ ）桥梁刚度大， 整体 性好 。为了保证列车高速、舒适 、安全 行驶，高速铁路桥梁必须具有足够大 的竖向和横 向刚度 以及 良好的 整体性， 以防止桥梁 出现较大挠度和振幅。 严格控制 由混凝土产生的 徐变上拱和不均匀温差 引起的结构变形， 以保证轨道的高平顺性。 ３高速铁路桥梁 的结构型式 ３ ． １装配式双向预应力混凝土Ｔ 形简支梁桥 Ｔ 形简支粱 由于其预制简单 、架设方便， 在 我国普通 铁路的中小 跨度桥梁中被大量采用 ； 但 因为其整体性差 、横 向刚度 弱， 在高速铁 路中， 需要进 行改进 。 双向预应 力结构体系具有 良好的纵 横向刚度 和 整体性， 且 构件重量轻 ， 架设方便， 因此在秦沈 客运 专线较小跨度 桥 梁中广泛 采用了装配式 双向预应 力Ｔ 形简 支梁。如用于 １ ６ ｍ 的简支梁 桥， 桥 跨均采 用双线４ 片式Ｔ 梁， 通过桥面板 、横隔板及横 向预应 力钢 筋组装而成 。梁 高为ｌ １ ６ ｍ ， Ｔ 梁间距２ ６ ０ ｃ ｍ ， 梁端部和 中部设横 隔板 。 ３ ． ２后张法预应力混凝土 简支箱梁 简支箱梁具有 良好 的力学性 能， 如整体性好 、 刚度大、 抗扭性 能 好等， 很适用于 高速铁路桥梁 。 截面 型式分为双线单箱单室和单线单 箱 单室， 双线 箱梁采用斜腹 板， 单线采用 直腹板， 简支 箱梁均不设跨 中横 隔板 ： 由于采 用了整体 内模， 在结构允许的条件下尽量减小横 隔
(整理)05高速铁路的桥梁.
5 高速铁路的桥梁5.1 概述高速铁路的高速度、高舒适性、高安全性、高密度连续运营等特点对其土建工程提出严格的要求，由于速度大幅提高，高速列车对桥梁结构的动力作用远大于普通铁路桥梁。
桥梁出现较大挠度会直接影响桥上轨道的平顺性，造成结构物承受很大的冲击力，旅客舒适度受到严重影响，轨道状态不能保持稳定，甚至影响列车的运行安全。
此外，为保证轨道的平顺性还必须限制桥梁的预应力徐变上拱和不均匀温差引起的结构变形，这些都对高速铁路桥梁的刚度和整体性提出了严格要求。
各国高速铁路桥梁设计基本上遵循以下原则：（1）采用双线整孔桥梁，主梁整孔制造或分片制造整体联结。
双线桥梁一方面提供很大的横向刚度，同时在经常出现的单线荷载下，竖向刚度比单线桥增大了一倍。
（2）除了小跨度桥梁外，大都采用双线单室箱形截面。
（3）增大梁高，欧洲各国高速铁路预应力混凝土简支梁高跨比一般在1/9～1/12之间。
（4）尽量选用刚度大的结构体系如简支梁、连续梁、连续刚构、斜拉桥、拱及组合结构等。
（5）桥梁跨度不宜过大。
按照不同的用途，高速铁路桥梁可分为以下三类：（1）高架桥——用以穿越既有交通路网、人口稠密地区及地质不良地段、高架桥通常墩身不高，跨度较小，但桥梁很长，往往伸展达十余公里；（2）谷架桥——用以跨越山谷，跨度较大，墩身较高；（3）跨越河流的一般桥梁。
概括起来，高速铁路桥梁具有以下特点：1．所占比例大、高架长桥多高速铁路由于采用全封闭行车模式，线路平纵面参数限制严格以及要求轨道高平顺性，导致桥梁比例明显增大。
尤其在人口稠密地区和地质不良地段，为了跨越既有交通路网、节省农田，避免高大路基阻挡视线和路基不均匀沉降，大量采用高架线路。
例如，日本近2000km的高速铁路中，高架桥占线路总长的36%，全部桥梁占线路总长的47%。
而我国普通铁路桥梁占线路全长的的平均比例仅为4%左右。
可见，桥梁比例大，高架桥且长桥多是高速铁路桥梁的主要特征，桥梁已成为高速铁路土建工程主要组成部分。
高速铁路桥梁的基本类型
高速铁路桥梁的基本类型
高速铁路桥梁的基本类型包括以下几种：
1. 混凝土桥梁：混凝土桥梁是高速铁路常见的桥梁类型，具有良好的耐久性和承载能力。
根据结构形式可以分为板梁桥、T梁桥、箱梁桥等。
2. 钢桥：钢桥通常用于跨越较大跨度的河流或谷地，其优点在于施工周期短，适应能力强。
3. 悬索桥：悬索桥通过主梁上的吊杆将桥面悬挂在主塔上，可用于跨越宽广的水域或峡谷。
悬索桥在高速铁路中的使用相对较少，因为对线性和舒适性要求较高。
4. 拱桥：拱桥是一种古老且美观的桥梁结构，适用于中小跨度的桥梁。
在高速铁路中，也可采用一些特殊形式的拱桥。
5. 组合桥：某些情况下，会采用不同结构形式的组合桥，以充分利用各种结构的优点，满足特定的工程要求。
这些桥梁类型在高速铁路建设中，会根据跨度、地形、技术经济指标等因素进行选择，并可能结合实际情况采用多种结构形式的组合。
高速铁路桥梁的基本类型
高速铁路桥梁的基本类型单线桥梁单线桥梁仅容纳一条铁路线路，其特点是结构简单、造价相对较低。
这种类型的桥梁适用于铁路交通量较小的线路，如支线或偏远地区。
双线桥梁双线桥梁可容纳两条铁路线路，满足更繁忙的交通需求。
双线桥梁的结构通常比单线桥梁更复杂，造价也更高。
多线桥梁多线桥梁可容纳三条或更多铁路线路，适用于高密度铁路交通走廊。
这种类型的桥梁结构复杂，造价昂贵，但可以满足极高的通行能力要求。
钢筋混凝土桥梁钢筋混凝土桥梁利用钢筋和混凝土的结合来提供结构强度。
这种类型的桥梁具有较高的抗压和抗弯强度，适用于各种跨度和荷载条件。
预应力混凝土桥梁预应力混凝土桥梁通过在浇筑混凝土之前对钢筋施加预应力来提高抗拉强度。
这种类型的桥梁重量轻、跨度大，适用于长跨度桥梁。
钢桥梁钢桥梁由钢材建造，具有高强度和重量轻的特点。
这种类型的桥梁适用于各种跨度，但需要特殊的防腐措施。
桥墩和桥台桥墩是支撑桥梁上部结构的垂直支撑。
桥台是连接桥梁两端的支撑结构，承受桥梁荷载并将其传递到地基。
上部结构上部结构包括梁、桁架或拱，负责承载荷载并将其传递到桥墩和桥台。
轨道轨道安装在上部结构上，提供列车运行的表面。
伸缩缝伸缩缝位于桥梁上部结构的连接处，允许桥梁在温度变化和荷载作用下自由伸缩。
桥梁建设技术架设法架设法将预制的桥梁构件逐一运至现场并组装起来。
这种方法适用于跨度较小的桥梁或现有桥梁的翻新。
悬臂法悬臂法从桥墩开始向两侧悬臂延伸，直至桥梁合拢。
这种方法适用于跨度较大的桥梁，但施工难度较高。
推拉法推拉法将桥梁从一个桥墩推至另一个桥墩，直至桥梁合拢。
这种方法适用于跨度较长的桥梁，但需要专门的设备。
预制法预制法将桥梁构件在工厂预制，然后运至现场拼装。
这种方法有利于质量控制，但运输和安装成本较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 增加中间支承，可减少跨中弯矩，更合理地分配内力，加大跨越能力 • 梁式体系分实腹式和空腹式，前者的梁截面为T形、工字形和箱形等，
后者指桁架结构；梁的高度可等高或变高
17
刚构（架）桥
上：德国的两座人行桥；左下：伦敦的一座人行桥；右下： 美国的一座人行桥
造型轻盈别致、线条流畅、与环境协调，是其特点
22
开启桥（活动桥）
左：伊拉克的一座平转开启桥；中： 巴西的一座提升开启桥；右：竖转开 启桥
右下：天津塘沽海门开启桥 （64m） 目的和特点：节省总造价，可保证水
上交通；陆地交通受限制，维修管理 费用较高
缘的高差H。 桥梁建筑高度：桥面与桥跨结构最下缘的高差h 。
12
桥梁分类
用途ቤተ መጻሕፍቲ ባይዱ
材料
结构体系
桥梁分类 桥面位置
工程规模
跨越对象
其他
公路桥
用途
铁路桥 公铁两用桥 人行桥
农桥
渡槽
管线桥
钢桥
钢筋混凝土桥
材料 预应力混凝土桥
结合桥
圬工桥
13
桥梁分类（续）
结构体系
梁式桥
拱桥
悬索桥
组合体系
上承式桥
桥面位置 中承式桥
L0，各孔净跨径之和称为总跨径。
标准跨径的目的：有利于桥梁制造和施工的机械化，也有 利于桥梁养护维修和战备需要。
11
1.1 桥梁术语及其分类
标准跨径： 公路常用10m、16m、20m、40m 铁路常用20m、24m、32m、48m
桥长：两桥台侧墙或八字墙尾端之间的距离。 桥下净空高度：设计洪水位（通航水位）与桥跨结构最下
10
桥梁专业部分名词
专用名词、技术术语 主桥：桥梁跨越主要障碍物（如通航河道）的结构部分。 引桥：从桥台至正桥的结构部分，连接主桥和两端道路。 跨度/径：表示桥梁的跨越能力，对于多跨桥，最大跨度称 为主跨。
计算跨径：桥跨结构相邻两支点间的距离l1；
净跨径：设计洪水位线上相邻两桥墩（台）间的水平净距
立柱
主拱圈 吊杆
行车道系
三铰拱
两铰拱
无铰拱
系杆
系杆拱
19
悬索桥
锚锭
缆
加劲梁
塔
组成：主要由缆、塔、锚碇、加劲梁等组成 受力：在竖向荷载作用下，索受拉，塔受压，锚碇受拉拔反力 材料：缆通常用高强度钢丝制成圆形大缆，加劲梁多采用钢桁架或扁平
箱梁，桥塔可采用钢筋混凝土或钢材 跨度：因悬索的抗拉性能得以充分发挥且大缆尺寸基本上不受限制，故
该桥净跨37.02m，宽9m，构思巧妙，造型美观，工 艺精致，历1400年而无恙，举世闻名，被誉为“国际 土木工程里程碑建筑”。
悬索桥的跨越能力一直在各种桥型中名列前茅
20
斜拉桥
主梁 索塔 斜拉索
形式：由梁、塔和斜索组成的组合体系，结构型式多样，造型优 美壮观
受力：在竖向荷载作用下，梁以受弯为主，塔以受压为主，斜索 则承受拉力
材料：斜索采用高强钢丝制成，塔多采用钢筋混凝土，梁采用预 应力混凝土梁或钢箱梁
21
人行桥（pedestrian bridge）
8
桥梁受力
9
桥梁组成
上部结构（superstructure），包括 桥跨结构，也叫承重结构 桥面构造（deck）
下部结构（substructure），也叫支承结构，包括 桥墩与桥台（abutment and pier） 墩台基础（foundation） 多种结构形式
支座（bearing） 附属结构物
始建于明洪武初年（1368年），1919年重建，跨度29.5m，高 15.4m，宽4.8m；桥底部以十根粗壮圆木并列十一组，从两岸桥墩 逐次递级，飞挑凌空，形成半圆状桥体，桥面有台阶通道三条，并配 有扶手栏杆，桥顶为飞檐挑阁式廊房，共13间64柱
26
赵州桥
在隋大业元年（公元605年左右），李春在河北赵县修 建了赵州石拱桥（又称安济桥）。
门式刚架 T形刚构 斜腿刚构 V形刚构
18
拱桥
结构特征：主要承重结构具 有曲线外形
受力特点：在竖向荷载作用 下，拱主要承受轴向压力， 但也受弯受剪。支承反力不 仅有竖向反力，也承受较大 的水平推力
静力学分类：单铰拱、双铰 拱、三铰拱和无铰拱
常用材料：石材、钢筋混凝 土、钢材
施工方法：有支架和无支架 施工
桥梁概论与高速铁路的桥梁
1
桥梁概论与高速铁路的桥梁
一、 桥梁概述 二、高速铁路桥梁类型与特点 Pg.107-end
2
一、 桥梁概述
1 桥梁概论 2 大跨度桥梁的类型与桥例
3
1.1 桥梁术语
基本概念 桥梁起源 桥梁组成 桥梁分类 桥梁发展
4
基本概念
桥梁
供车辆和行人跨越障碍物的建筑工程结构 线路跨越障碍的延伸部分或连接部分
23
1.2 桥梁的类型与桥例
桥梁的主要桥型： ·梁桥、刚构桥 ·拱桥 ·斜拉桥 ·悬索桥 ·组合桥
24
宋代虹桥
• 虹桥（10321033年），见宋代画家张泽端的名画《清明上河图》 • 构造奇特，采用两套木拱并配以横木，形成稳定的超静定结构 。
25
灞陵桥
位于在渭源县南城门外的清源河上，是一座古典纯木结构卧式悬壁拱 桥，俗称“卧桥”，结构独特，工艺精巧，已成为渭水一大景观
桥长L1(m) L1＞500
大 桥 100≤L1＜1000 40≤l＜100 100 ＜ L1≤500
中 桥 30＜L1＜100 20≤l＜40 20＜L1≤1000
小 桥 8≤L1≤30
5≤l＜20
L1≤20
16
梁桥
• 简支梁桥 • 悬臂梁桥 • 等截面连
续梁桥 • 变截面连
续梁桥 • 连续刚构
桥梁工程
桥梁建筑的实体 建造桥梁所需的科技知识
意义
技术 经济 美学
5
桥梁起源
树桥：梁桥的雏形
6
桥梁起源（续）
天然石梁桥
原始木梁桥
早期石梁桥
7
桥梁起源（续）
世界上最长的天然石拱桥，跨 度119.5米，位于美国犹他州国 家公园
中国最长的天然石拱桥，跨 度80米，位于重庆涪陵小溪
法国阿尔代 什峡谷天然 石拱桥
下承式桥
跨线桥
立交桥
其他 开启桥
浮桥
漫水桥
14
结构体系详细分类
a－悬臂梁桥 b－连续梁桥 c－拱桥 d－悬索桥 e－刚架桥 f－T型刚构 g－斜腿刚构 h－连续刚构 i－斜拉桥 j－系杆拱
15
桥梁按跨径的分类
公路桥梁
桥梁分类
多孔跨径总长
L1(m)
单孔跨径l(m)
特大桥
L1≥1000
l≥150
铁路桥梁
