基于tda5255的射频收发器设计
基于单片机的RF射频无线收发系统_CN109787650A
2
CN 109787650 A
说 明 书
1/7 页
基于单片机的RF射频无线收发系统
技术领域 [0001] 本发明涉及RF射频无线收发领域，具体涉及到基于单片机的RF射频无线收发系 统。
背景技术 [0002] 随着现代电子技术的飞速发展，通信技术也取得了长足的进步。在无线通信领域 , 越来越多的通信产品大量涌现出来。但设计无线数据传输产品往往需要相当的无线电专业 知识和价格高昂的专业设备，因而影响了用户的使用和新产品的开发。
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910051980 .0
(22)申请日 2019 .01 .21
(71)申请人 岱特智能科技（上海）有限公司 地址 200433 上海市杨浦区国泰路127弄1 号三层
(72)发明人 沈红熹 姚月冬
(74)专利代理机构 上海宣宜专利代理事务所 (普通合伙) 31288
发明内容 [0003] 为了解决上述不足的缺陷，本发明提供了基于单片机的RF射频无线收发系统，本 发明提出了一种应用于无线数据收发系统的设计思路及实现方案，给出了基于无线射频芯 片nRF24L01和STC89C52单片机的无线数据传输模块的设计方法 ,详细分析了各部分实现原 理，并对系统的传输距离、传输数据的正确性进行了测试。试验表明，该系统性能稳定，具有 较强的抗干扰能 力 ，有较强的实 用价值 ，通过接收器和数据终端之间的数据传输通过 NRF24L01进行，构成点对点无线数据传输系统。整个系统中，两数据终端之间的无线通信采 用433MHz的频段作为载波频率，收发通过串口通信。 [0004] 本发明提供了基于单片机的RF射频无线收发系统，包括无线收发控制电路、单片 机控制电路、显示电路和按键电路，所述按键电路与单片机控制电路的STC89C52RC的P3 .2P3 .5口相接，单片机控制电路的P1 .0口控制信息的发送与接收，并且TXD端与无线收发控制 电 路输入端相连 ，通过TXD将数据传入收发器 ，收发器接收 到数据后 ，通过FSK 调制 ，将信号 发送出去 ；接收 端的收发器通过解 调 ，将载波信号转换为数字信号 ，完成 信息传输过程 ；收 发器的输出端通过RXD端将数字信号输入到单片机；单片机将数据传送到显示电路。 [0005] 上述的系统，其中，所述无线收发控制电路包括：频率发生器、增强型SchockBurst 模式控制器、功率放大器、晶体振荡器调制器、解调器。 [0006] 上述的 系统 ，其中 ，所述单片机控制电 路组成部分为单片机STC89C52RC ，通过 STC89C52RC与nRF905进行串行通信，并用其控制NRF24L01的工作模式和SPI输入输出，从而 调整收发状态。 [0007] 上述的系统，其中，所述显示电路由锁存器74HC573与数码管构成，单片机通过两 片74HC573分别对共阴极数码进行位选和段选。 [0008] 上述的系统，其中，数据发送的过程为：在不发送数据时，TXD端保持高电平；当执 行写SBUF的 指令时 ，便 启动一次发送过程 ；发送数据时 ，先发送一个起始位 ，该位通知接收 端开始接收 ，也使发送和接收过程同步 ；接下来发送8位数据 ，先发送低位 ，最后发送的是高 电平的停止位。 [0009] 上述的系统，其中，数据接收过程为：REN＝1，CPU允许串行口接收数据，接收数据 开始于检测到RXD(P3 .0)端发生一个“1”到“0”的跳变，先接收起始位，然后依次将采样RXD

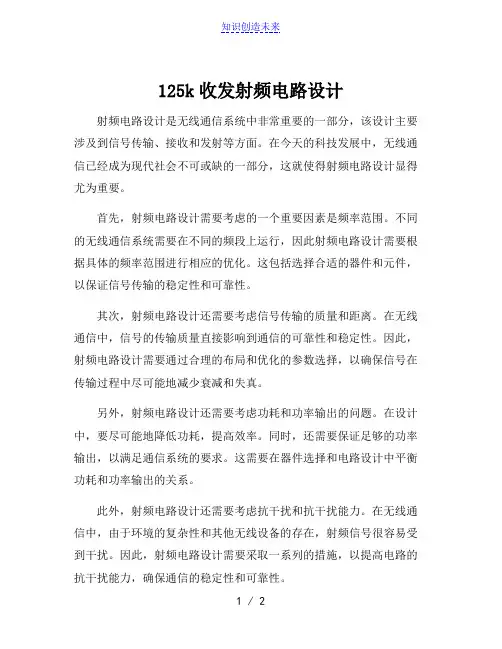

125k收发射频电路设计[001]
![125k收发射频电路设计[001]](https://img.taocdn.com/s3/m/6fd459821b37f111f18583d049649b6648d709a2.png)
125k收发射频电路设计射频电路设计在现代通信技术中起着至关重要的作用。
简单来说，射频电路是指用于处理无线信号的电路。
无论是在无线通信系统、雷达系统、卫星通信系统还是其他无线应用中，射频电路设计都扮演着关键角色。
射频电路设计的目标是实现高性能的无线传输，其中包括高传输速率、低功耗和低噪声等要求。
设计一套成功的射频电路需要考虑众多因素，例如频率选择、信号放大、滤波、混频、解调和调制等。
在这些方面，我们需要充分利用现代集成电路技术和数学建模工具。
在射频电路设计中，频率选择是一个关键步骤。
它涉及到选定合适的射频载波频率，以确保传输的稳定性和可靠性。
常用的频率选择方法包括采用滤波器和频率合成器。
滤波器可以帮助我们消除不必要的信号干扰和噪声，而频率合成器则可以用于合成所需的射频信号。
信号放大是射频电路设计的另一个关键方面。
在无线通信中，信号通常会在传输过程中衰减。
为了保证信号的强度和质量，我们需要设计合适的放大电路。
常见的信号放大方法包括使用功率放大器和中频放大器。
功率放大器可用于增强信号的输出功率，而中频放大器则可用于放大接收信号。
滤波在射频电路设计中起到了至关重要的作用。
它可以帮助我们去除有害的干扰和杂散信号，以及限制无线信号的带宽。
常见的滤波器类型包括低通滤波器、带通滤波器和高通滤波器。
根据具体应用的要求，设计师可以选择合适的滤波器进行射频电路设计。
混频是无线通信系统中的常见操作。
它可以将射频信号与局部振荡器的信号进行乘积运算，从而将射频信号转换为更低的中频信号。
通过混频，我们可以进行调制和解调等处理。
混频器的设计需要考虑到阻带和带宽等因素，以确保正确的信号转换和传输。
调制是射频电路设计中的重要部分，它决定了无线信号的传输方式。
常见的调制技术包括幅度调制、频率调制和相位调制。
设计者需要根据特定应用的需求选择合适的调制技术，并设计相应的调制电路。
在射频电路设计的过程中，需要密切关注功耗和噪声。
功耗是射频电路设计中需要平衡的重要指标。

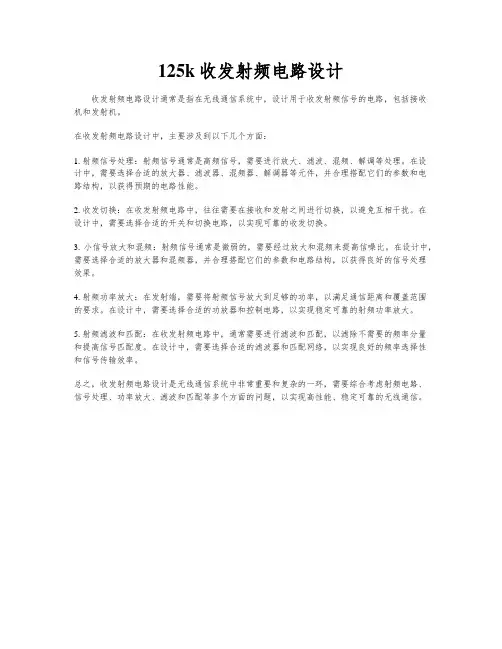

125k收发射频电路设计
125k收发射频电路设计
收发射频电路设计通常是指在无线通信系统中，设计用于收发射频信号的电路，包括接收
机和发射机。
在收发射频电路设计中，主要涉及到以下几个方面：
1. 射频信号处理：射频信号通常是高频信号，需要进行放大、滤波、混频、解调等处理。
在设
计中，需要选择合适的放大器、滤波器、混频器、解调器等元件，并合理搭配它们的参数和电
路结构，以获得预期的电路性能。
2. 收发切换：在收发射频电路中，往往需要在接收和发射之间进行切换，以避免互相干扰。
在
设计中，需要选择合适的开关和切换电路，以实现可靠的收发切换。
3. 小信号放大和混频：射频信号通常是微弱的，需要经过放大和混频来提高信噪比。
在设计中，需要选择合适的放大器和混频器，并合理搭配它们的参数和电路结构，以获得良好的信号处理
效果。
4. 射频功率放大：在发射端，需要将射频信号放大到足够的功率，以满足通信距离和覆盖范围
的要求。
在设计中，需要选择合适的功放器和控制电路，以实现稳定可靠的射频功率放大。
5. 射频滤波和匹配：在收发射频电路中，通常需要进行滤波和匹配，以滤除不需要的频率分量
和提高信号匹配度。
在设计中，需要选择合适的滤波器和匹配网络，以实现良好的频率选择性
和信号传输效率。
总之，收发射频电路设计是无线通信系统中非常重要和复杂的一环，需要综合考虑射频电路、
信号处理、功率放大、滤波和匹配等多个方面的问题，以实现高性能、稳定可靠的无线通信。
基于TDA5255的射频收发器设计
控制。 除此 之外 ．Ｄ ５ ５ Ｔ Ａ ２ ５可 以通 过 Ｂ Ｓ Ｄ Ｕ ＭＯ Ｅ引脚
选 择 Ｉ 总 线 协 议 或 ３线 总 线 协 议 。 通 过 修 改 ２ Ｃ
Ｔ Ａ ２ ５内部寄 存器 的值 选择 工作模 式 。但是 在这 Ｄ ５５
器 、 噪声 放 大 器 、 Ｃ控 制 电路 、 平衡 混 频 器 、 低 ＡＧ 双 合 成 的 转换 器 、Ｑ 限 幅器 、 Ｒ Ｉ Ｉ ／ Ｒ Ｓ 发生 器 、Ｓ Ｆ Ｋ解 调 器 、 全 集成 的 Ｖ Ｏ和 Ｐ Ｌ合 成器 、 完 Ｃ Ｌ 可调 的 晶体 振
关键词 ： 射频 收发 器 ； 单 片机 ；无线数 据传输 ； Ｄ ５ ５ ； Ｃ ６ Ｔ Ａ ２５ Ｘ ８６
中图分 类 号： Ｎ ２ Ｔ ９
文 献标识 码 ： Ｂ
文章 编号 ：０ ６ ６７ （０７０ — ０５ ０ １０— ９ ７２０）５０ ５— ３
Ｄｅ ｉ ｎ ｏ ｓｇ ｆａ ＲＦ ｒ ｎ ｃ ｉ ｅ ａ ｅ ｎ ＴＤＡ５ ５ ｔ ａ ｓ ｅｖ ｒｂ ｓ ｄ ｏ ２５
ｔｏ ｘ ｍ ｒ ｍｉ ｒ ｃ ｎ ｒ ｌ ｒ ｗ ｒ ｌ ｓ ａ ａ ｔ ｎ ｍｉｓ ｎ ＴＤ ２ ５ ＸＣ ６ ｙ ｗｏ ｄ： ｎ ｃ ｉｅ ； ｒ ｃｏ ｏ ｔｏｌ ； ｉｅｅ ｓｄ ｔ ｒ ｓ ｓｉ ； ｅ ａ ｏ Ａ５ ５ ； ８６
ＷＵ Ｚ ｉｈ ｎ ，Ｆ Ｎ ａ ｊｎ Ｕ ｎ ，Ｚ Ｕ Ｙ ａ ｈ－ ｏ ｇ Ｅ Ｇ Ｊ －ｕ ，Ｓ Ｎ Ｍｅ ｇ Ｈ ｕｎ ｉ
（Ｄ ｏ￣ｉ ｎ ｅｓｙ Ｓ ａｇ ａ ０ ０ ２ Ｃ ｉａ Ｃ ＨＫ ｏ ｎ ｉ ｒｉ， ｈｎ ｈｉ ０９ ， ｈｎ） ｆＴ Ｕ ｖ ｔ ２
式 、 Ｓ ／Ｓ Ａ ＫＦ Ｋ调制 、 高发 射功 耗／ 发射 功耗 模式 ， 低 可
基于单片机的无线射频收发系统(完整资料).doc
附录 2：发送程序……………………………………………………………………… 20
前言
伴随着短距离、低功率无线数据传输技术的成熟，无线数据传输被越来越多地应用到新的领域。与有线通信方式相比，无线通信以其不需铺设明线，使用便捷等一系列优点，在现代通信领域占重要地位。
2系统组成…………………………………………………………………………2
2.1 射频收发控制模块……………………………………………………………3
2.1.1 无线射频收发芯片nRF24L01介绍……………………………………………3
2.1.2 稳压部分………………………………………………………………………5
本系统采用的是半双工传送方式。所谓半双工就是通信的双方均具有发送和接收信息的能力，信道也具有双向传输性能，但是，通信的任何一方都不能同时既发送信息又接收信息，即在指定的时刻，只能沿某一个方向传送信息。所以上述实现过程只介绍了由一方传送到另一方的过程，而相反方向与其原理相同。
无线数据收发系统可以分为无线收发控制电路、单片机控制电路、显示电路和按键电路四部分组成，系统原理框如图1-1所示：
图1-1无线数据收发系统原理图
1.2实现过程
当我们需要发送数据时，使用按键来输入所需发送的信息。按键与单片机的STC89C52RC的P3.2-P3.5口相接，单片机的P1.0口控制信息的发送与接收，并且TXD端与收发器输入端相连，通过TXD将数据传入收发器，收发器接收到数据后，通过FSK调制，将信号发送出去；接收端的收发器通过解调，将载波信号转换为数字信号，完成信息传输过程；收发器的输出端通过RXD端将数字信号输入到单片机；单片机将数据传送到显示器，这样就完成了一次数据发送与接收并显示的过程。
125k收发射频电路设计
125k收发射频电路设计射频电路设计是无线通信系统中非常重要的一部分，该设计主要涉及到信号传输、接收和发射等方面。
在今天的科技发展中，无线通信已经成为现代社会不可或缺的一部分，这就使得射频电路设计显得尤为重要。
首先，射频电路设计需要考虑的一个重要因素是频率范围。
不同的无线通信系统需要在不同的频段上运行，因此射频电路设计需要根据具体的频率范围进行相应的优化。
这包括选择合适的器件和元件，以保证信号传输的稳定性和可靠性。
其次，射频电路设计还需要考虑信号传输的质量和距离。
在无线通信中，信号的传输质量直接影响到通信的可靠性和稳定性。
因此，射频电路设计需要通过合理的布局和优化的参数选择，以确保信号在传输过程中尽可能地减少衰减和失真。
另外，射频电路设计还需要考虑功耗和功率输出的问题。
在设计中，要尽可能地降低功耗，提高效率。
同时，还需要保证足够的功率输出，以满足通信系统的要求。
这需要在器件选择和电路设计中平衡功耗和功率输出的关系。
此外，射频电路设计还需要考虑抗干扰和抗干扰能力。
在无线通信中，由于环境的复杂性和其他无线设备的存在，射频信号很容易受到干扰。
因此，射频电路设计需要采取一系列的措施，以提高电路的抗干扰能力，确保通信的稳定性和可靠性。
最后，射频电路设计需要充分考虑系统的成本和制造可行性。
在设计中，需要平衡各种因素，如器件成本、生产工艺和设计复杂度等，以确保射频电路设计的可行性和经济性。
总之，射频电路设计是无线通信系统中不可或缺的一部分，它涉及到信号传输、接收和发射等方面。
在设计过程中，需要考虑频率范围、信号质量、功耗和功率输出、抗干扰能力以及成本和制造可行性等因素。
通过合理的设计和优化，可以确保射频电路的稳定性和可靠性，提高无线通信系统的性能。
基于CC2530的ZigBee射频收发模块设计
云南民族大学学报：自然科学版，2012，21（6）：452 456CN 53－1192/N ISSN 1672－8513doi ：10．3969/j．issn．1672－8513．2012．06．015http ：//收稿日期：2012－08－24．基金项目：云南省教育厅科学研究基金重大专项（2011ZD09）；国家民委科学研究基金（10YN07）．作者简介：刘辉（1984－），男，硕士研究生．主要研究方向：射频电路与微波器件、物联网技术．基于CC2530的ZigBee 射频收发模块设计刘辉1，赵丽芬2，孙番典1，张品3（1．华南师范大学物理与电信工程学院，广东广州510006；2．云南民族大学电气信息工程学院，云南昆明650500；3．华南理工大学化学与化工学院，广东广州510641）摘要：采用TI 公司CC2530芯片，设计了一种基于ZigBee 无线通信系统射频模块．提出了ZigBee通信系统印制天线的小型化结构以及硬件系统框架，与传统ZigBee 无线通信射频模块采用外接单极子天线相比具有低剖面、小型化等优势．射频收发模块原理图与PCB 版图均采用Cadence 软件进行设计．印制天线采用电磁仿真软件HFSS 建模，仿真与实测结果均满足ZigBee 通信要求．关键词：ZigBee ；Cadence ；印制天线；HFSS 中图分类号：TP 393文献标志码：A 文章编号：1672－8513（2012）06－0452－05Design of a RF Model Based on ZigBee Wireless CommunicationLIU Hui 1，ZHAO Li-fen 2，SUN Fan-dian 1，ZHANG Pin 3（1．School of Physics and Telecommunications Engineering ，South China Normal University Guangzhou 510006，China ；2．School of Electronics and Information Engineering ，Yunnan University of Nationalities ，Kunming 650500，China ；3．School of Chemistry and Chemical Engineering ，South China University of Technology ，Guangzhou 510641，China ）Abstract ：A ZigBee wireless communication system based on CC2530chip is designed in this paper．The frame work of a hardware circuit and a miniaturized antenna is presented．The printed antenna has the advantage of low profile and miniaturization if compared with the monopole antenna in the traditional ZigBee wireless communication system．Both the diagram and PCB layout are drawn by Cadence．The printed antenna is modeled by HFSS ，the experimental results show that it can satisfy the design requirement of ZigBee wireless communication system．Key words ：ZigBee ；Cadence ；printed antenna ；HFSSZigBee 技术是一种近距离、低功耗、低成本无线通信技术．ZigBee 采用IEEE 802.15.4标准，利用全球共用的公共频率2.4GHz ，应用于诸如智能家居、智能楼宇、工业控制、环境监测、商业监控、汽车电子等领域［1－3］．现有ZigBee 通信系统的设计一般分为2种方式．一种是把整个系统集成在一个模块上，具有集成度高、体积小的优点，但其电磁兼容性设计是难点；另一种是把整个系统设计为传感器节点部分与Zig-Bee 射频收发部分2个模块，有利于模块的后期升级，传感器节点模块上也可安装其他射频收发模块，例如蓝牙射频模块、红外模块、RFID 模块等，具有兼容性强和调试方便等优点．为了使ZigBee 射频模块调试方便、通用性强、便于后期升级，本设计将传感器节点部分与ZigBee 射频收发部分分别设计成2个不同的模块．本设计采用TI 公司的CC2530为射频主芯片，将ZigBee 印制天线、CC2530芯片及其外围电路、电源以及接口电路集成在长度36mm 、宽度25mm 、厚度0.6mm 的印制电路板上．传感器节点部分尺寸可以根据传感器的个数、类型、安装环境的不同需求具体设计．本文重点介绍射频模块的设计与实现．1射频收发模块系统的设计1.1射频收发模块系统框图射频收发模块主芯片采用TI 公司的CC2530［4］．CC2530是TI 最近推出的符合IEEE 802.15.4标准的2.4G 射频收发器，该芯片工作频率范围是2400 2483.6MHz ，支持数据传输率高达250Kbit /s ，CC2530集成了业界领先的RF 收发器、增强工业标准的8051MCU 、可编程Flash 存储器、8KB RAM 和许多其它强大功能．CC2530有4种不同的Flash 版本：CC2530F32/64/128/256，分别具有32/64/128/256KB Flash 存储器．CC2530比较适合需要超低功耗的系统，它能够以非常低的材料成本建立强大的网络节点，可以实现多点对多点的快速组网，是一个真正的用于IEEE 802.15.4、ZigBee 和RF4CE 应用的片上系统（SOC ）解决方案．本设计所搭建的射频收发模块系统框架图如图1所示．该射频收发模块集成了ZigBee 天线、天线与芯片收发管脚之间的匹配电路、射频主芯片CC2530、外围电路以及接口电路［5］．射频收发模块的功能是对传感器节点板的数据进行无线发送和接收．1.2晶振、电源、通信接口电路根据CC2530芯片管脚4、10、39等数字电源管脚与21、24、27、28、29、31等电源管脚应就近接滤波电容．片内1.8V 稳压器为所需电路提供1.8V 电压，1.8V 稳压器需用一个去耦电容，以提高电源工作的稳定性，在电路设计中通过CC2530芯片管脚40接一个1μF 的电容实现．用1个32MHz 的石英谐振器和2个电容（管脚22和23）构成一个32MHz 的晶振电路．用1个32.768kHz 的石英晶振器和2个电容（管脚33和32）构成一个32.768kHz 的晶振电路．1.3射频输入输出匹配电路CC2530芯片RF_P 与RF_N 管脚是一对差分输入输出信号，若所使用的天线是不平衡单极子天线，须使用巴伦匹配电路来进行射频收发信号的匹配．匹配电路的设计可采用匹配芯片，如Johanson Tech-nology 公司生产的2450BM15A0002匹配芯片实现，也可先采用分立电容和电感元件来实现，本设计采用低成本的分立电容和电感元件实现电路匹配．图2给出了采用Cadence 自带的Allegro Design Entry CIS 软件绘制的电路匹配原理图，其中的L261、C262、L251、C252等分立器件实现了差分信号转单端（即平衡不平衡转换）的功能，其中的L252、C253、L253等分立器件组成T 型匹配电路从而实现与天线阻抗匹配功能．U2与J3分别是印制天线和SMA 接口，若接R251可使用外接单极子天线，若接R252可使用所设计的印制天线．2射频收发模块天线设计2.1天线结构设计天线是射频收发模块的重要器件，天线设计的优劣直接影响射频收发模块的整体性能．通过各种天线优缺点的分析以及ZigBee 通信系统的要求，决定采用效率高、结构紧凑、馈电方便的印制弯折倒F 型天线作为ZigBee 射频模块的天线．由于该天线集成在射频收发模块印制电路板上，与传统设计外接棒状天线相比，有尺寸小、剖面低的优势，且成本较低．通常设计倒F 天线结构包含了一个大的参考地平面，一个平行于参考地的辐射臂和一个短路线置于354第6期刘辉，赵丽芬，孙番典，等：基于CC2530的ZigBee 射频收发模块设计弯折辐射臂较短一边的边缘上．接地的短路线可以降低对射频模块中接地金属面的敏感度，以适合其能工作在片上系统中．文献［6－11］对倒F天线的性能做了有益的研究，结果表明倒F天线在减小天线尺寸面具有优势．选择适当的尺寸，就可以降低天线的谐振频率，谐振频率降低但天线总尺寸不变，从而等效于减小了天线的尺寸，实现了小型化．本设计是把倒F 天线辐射臂弯折成蛇形辐射臂，从而减小倒F天线的辐射臂，实现天线的小型化．图3给出了天线结构模型，天线往Z轴负方向观察的俯视图如图3（a）所示，俯视图为XY平面，与X轴的夹角用φ表示，其中的Feed天线的馈电点，Short点与印制电路板的GND相连，就是倒F天线所谓的短路点．天线往X轴负方向观察的侧视图如图3（b）所示．其中的GND为印制电路板的接地面，是0.035mm的镀铜，SUB为FR－4介质板，侧视图为YZ平面，与Z轴的夹角用θ表示．天线的建模与仿真采用HFSS软件［12］，图4给出了HFSS软件的天线模型图，模型上下部分是材料为铜质地，中间是厚度为0.6mm，介电常数为4.4的FR－4介质板材料．根据射频模块所需尺寸，经优化布线最后确定印制电路板尺寸长为36mm，宽为25mm，所述的印制天线的参数就是在此尺寸基础上建模和仿真的．2.2射频收发模块天线参数经电磁仿真软件HFSS仿真优化，最终计算得到一组天线最佳尺寸参数如表1所示．表1天线优化尺寸表mm L1L2L3L4L5L6D1D2D3D4D5D6W1W2 4 2.82 5.2 2.872 5.2 6.710.30.5 1.5 1.80.90.5图5给出了集成在射频收发模块上的天线优化后S11参数和天线的方向图．图5（a）中虚线为仿真优化后天线的S11参数，仿真结果－10dB以下频率带宽为216MHz，相对工作带宽为9%．图5（a）中实线为网络分析仪实测后天线的S11参数．图5（a）实测结果：2312MHz至2487MHz带宽内回波损耗小于－10dB，实测S11参数与仿真S11参数相比向上方向移动，实测结果与仿真有差别是难免的，但实测结果满足ZigBee通信射频模块所需带宽．图5（b）为天线HFSS仿真后在2440MHz频段时的辐射波瓣图，实线为XY平面天线辐射波瓣图，虚线为射频收发模块在XZ平面天线辐射波瓣图，在XZ平面内接近全向辐射天线增益2.5dBi，满足ZigBee无线通信射频模块设计所需要求．454云南民族大学学报（自然科学版）第21卷4射频模块的硬件实现与测试4.1PCB 版图设计与光绘文件生成根据CC2530芯片资料［4］，用Cadence 自带的Allegro Design Entry CIS 软件设计电路原理图，再通过Cadence 自带的Allegro PCB Design GXL 软件进行手工布线，生成PCB 版图［13］．布线的时候要注意以下几个方面以提高其电磁兼容性：①电源引脚应就近加滤波电容，可以减少高频信号对电源的干扰；②上下两层的开放区和芯片底部都要添加过孔，使整个模块能够充分接地；③50Ω传输线的宽度应严格计算，以保证其能与天线良好匹配．计算优化后的PCB 版图顶层和底层如图6所示．左边图为顶层版图，右边图为底层版图．ZigBee 射频收发模块是标准化的尺寸（长36mm ，宽25mm ）设计，配合节点板的双列直插接口，是为了使其能安装在不同传感器的节点板上，从而使其具有通用性．PCB 版图生成后，在Allegro PCB Design GXL 软件的Tools －Quick Report 菜单下检查版图设计是否有误，然后在Manufacture －NC 菜单下进行钻孔文件的生成，在Manufacture －Artwork 菜单下生成印制电路板加工所需的光绘文件，把光绘文件交付PCB 生产厂家进行印制电路板的生产．4.2射频模块电路测试硬件贴片及焊接工作完成后需要对模块进行测试，检查电路各个器件均能正常工作后方可进行软件实验．首先用万用表检测电路连接有无短路、断路、虚焊等情况，然后接通电源检测各个器件管脚电压是否正常，最后用示波器检测射频收发模块的32MHz 和32kHz 晶振是否正常工作．巴伦匹配电路可以使Zig-Bee 主控芯片CC2530的RX 与TX 管脚的射频信号与天线进行匹配，以达到最佳传输效果．巴伦匹配电路的输出端接频谱分析仪对其输出信号进行频谱分554第6期刘辉，赵丽芬，孙番典，等：基于CC2530的ZigBee 射频收发模块设计析，通过调节匹配电路的电感电容值大小使巴伦匹配电路的输出端2.44GHz 频率的信号峰值达到最大．天线测试时将50Ω同轴线一端的内芯焊接到天线的馈电测试点，外层就近接地，另一端连接SMA 母头，通过带SMA 接头的校准线连接到矢量网络分析仪进行测量［14］．本设计使用安捷伦公司的E5071C 矢量网络分析仪进行测试，测试频率的Start 值是1GHz ，Stop 值是3.5GHz．射频收发模块测试焊接实物图如图7（a ）所示，图7（b ）是射频收发模块安装在对应的传感器节点板上进行数据采集实物效果图．5结语本项目针对现有一些ZigBee 通信射频模块使用外接单极子天线体积大且不易于携带的缺点，设计了一种集成了小型化印制天线的ZigBee 射频收发模块，该模块有低功耗、小尺寸、低剖面、易于批量生产和便于系统集成等优势．由于本模块设计了SMA 外接天线接口以及与传感器节点板连接的双列直插排针接口电路，这些接口在电路板加工时需要钻直径相对大的过孔，直接对射频参数产生影响，导致仿真与实测结果出现偏差．这些插件也存在焊接不方便的缺点．以后的研究中应尽量使用贴片器件，减少需手工焊接的插接数量，从而提高产品的生产效率．致谢在本文研究及撰写工作中，云南民族大学电气信息工程学院高飞教授给予了大力帮助，谨致谢意．参考文献：［1］李慧，高飞，王兵．HBE －ZigbeX 无线传感器网络平台3种拓扑结构的TinyOS 实现［J ］．云南民族大学学报：自然科学版，2011，20（1）．46－47。
基于CC2500的2.4G无线收发系统设计正文(郝兴恒)
基于CC2500的2.4G无线收发系统设计正文（郝兴恒）基于CC2500的2.4GHz无线收发系统设计1.系统方案设计与论证1.1设计要求利用无线芯片设计一个无线收发系统，要求设计达到以下技术要求：①低工作电压，低功耗。
②工作于免费的2.4~2.485GHz免许可证ISM频段。
③各主要技术指标可实现编程控制，要求操作简单。
④高信息传输速率（≥250kbps），支持多种调制方式。
⑤高接收灵敏度（10kbps下-100dBm;250kbps下-90dBm；1%数据包误码率，450KHz数字信道滤波带宽），可编程输出功率控制。
⑥可实现点对多点通信地址控制。
1.2设计方案与论证设计采用模块化设计，整个系统主要由无线收发模块、控制模块和电源模块构成。
1.2.1无线模块根据设计要求，查找工作在2.4GHz频段相应无线收发芯片的datasheeet，从Nordic、Maxic、TI、Silicon Labs等各大公司生产的无线收发芯片中仔细查找筛选，筛选的原则是：①满足设计性能要求②价格合理，容易购买③设计难度小，操作方便。
通过比较，最终选定TI公司的CC2500作为无线模块核心。
CC2500体积小，几乎集成了所有的无线射频功能，灵敏度高，可编程设定主要工作参数，高效的SPI接口，工作在1.8V~3.6V电压范围，功耗低，具有多种调制方式，能满足不同应用要求，纠错能力强、误码率低。
所需外围器件很少，降低了设计难度；数字特征明显，软件设计难度降低，用户操作也更加简单；收发一体，可实现双向通信。
所以，选择CC2500作为无线核心具有很大的设计优势和价格优势，设计周期短，使用简便，最终产品也能够更快的占领市场。
1.2.2控制模块无线模块选用了CC2500，由于CC2500芯片内部集成了几乎所有的射频功能，控制器只要能控制 CC2500的不同操作模式，写入缓冲数据，通过4线SPI（SI,SO,SCLK 和 CSn）总线配置接口读回状态信息就能达到要求。
基于CC2530的ZigBee射频收发模块设计
射频收发模块基本原理及CC2530 优势
射频收发模块基本原理及CC2530优势
射频收发模块主要用于实现无线信号的接收和发送功能。在接收模式下，射 频模块将天线接收到的信号进行低噪声放大、滤波、解调等处理，转换为可处理 的数字信号；在发送模式下，射频模块将数字信号进行编码、调制、上变频等处 理，转换为可发射的无线信号。
内容摘要
基于CC2530的ZigBee通信网络的应用设计，一般包括以下几个主要步骤： 1、硬件设计：首先，需要设计适合于ZigBee通信的硬件设备，如ZigBee节 点、协调器、路由器等。这些设备应包括适当的电源管理、数据缓冲区、数据传 输接口等功能。
内容摘要
2、软件开发：然后，需要基于CC2530的SDK开发适合于ZigBee通信的软件。 软件应包括设备的初始化、数据包的发送和接收、网络的建立和维护、数据的加 密和解密等功能。
射频收发模块基本原理及CC2530优势
4、高效的能源管理：CC2530采用了德州仪器公司的能源套件技术，可实现低 功耗运行，有效延长模块的使用寿命。
ZigBee射频收发模块设计方案
2.1电路设计
2.1电路设计
基于CC2530的ZigBee射频收发模块电路设计主要包括电源电路、射频电路、 接口电路等部分。
内容摘要
总结来说，基于CC2530的ZigBee数据采集系统具有低功耗、低成本、高可靠 性和高安全性等特点，非常适合于智能家居、工业自动化、农业智能化等领域的 数据采集和传输。在实际应用中，需要注意控制传感器节点的功耗、提高数据传 输的可靠性以及增强上位机软件的兼容性和可扩展性。通过实验验证，该系统能 够有效地满足实际应用需求，具有重要的应用前景。
内容摘要
随着物联网技术的不断发展，ZigBee作为一种低功耗、低数据速率的无线通 信技术，在智能家居、工业自动化、环境监测等领域得到了广泛的应用。而基于 CC2530芯片的ZigBee通信网络，由于其优秀的性能和稳定性，成为了其中的佼佼 者。
常用无线射频芯片
常用无线射频芯片目录CC1000PWR 超低功率射频收发器CC1010PAGR 射频收发器和微控制器CC1020RSSR 射频收发器CC1021RSSR 射频收发器CC1050PWR 超低功率射频发送器CC1070RSQR 射频发送器CC1100RTKR 多通道射频收发器CC1101RTKR 低于1GHz射频收发器CC1110F16RSPR 射频收发片上系统CC1110F32RSPR 射频收发片上系统CC1110F8RSPR 射频收发片上系统CC1111F16RSPR 射频收发片上系统CC1111F32RSPR 射频收发片上系统CC1111F8RSPR 射频收发片上系统CC1150RSTR 多通道射频发送器CC2400RSUR 多通道射频发送器CC2420RTCR2.4GHz射频收发器CC2420ZRTCR2.4GHz射频收发器CC2430F128RTCR ZigBee?芯片CC2430ZF128RTCR ZigBee?芯片CC2431RTCR 无线传感器网络芯片CC2431ZRTCR 无线传感器网络芯片CC2480A1RTCR2.4GHzZigBee处理器CC2500RTKR2.4GHz射频收发器?CC2510F16RSPR2.4GHz无线电收发器CC2510F32RSPR2.4GHz无线电收发器CC2510F8RSPR2.4GHz无线电收发器CC2511F16RSPR2.4GHz无线电收发器CC2511F32RSPR2.4GHz无线电收发器CC2511F8RSPR2.4GHz无线电收发器CC2520RHDR 射频收发器CC2530F128RHAR 射频收发器CC2530F256RHAR 射频收发器CC2530F64RHAR 射频收发器CC2550RSTR2.4GHz发送器CC2590RGVR2.4GHz射频前端芯片CC2591RGVR2.4GHz射频前端芯片CCZACC06A1RTCR2.4GHZ ZigBee芯片TRF7900APWR27MHz双路接收器TRF6900APT 射频收发器TRF6901PTG4 射频收发器TRF6901PTRG4 射频收发器TRF6903PTG4 射频收发器TRF6903PTRG4 射频收发器ADF7020-1BCPZ-RL7 射频收发IC ADF7020BCPZ-RL7 射频收发ICADF7021BCPZ-RL7ISM无线收发IC ADF7021-NBCPZ-RL7ISM无线收发IC ADF7025BCPZ-RL7 射频收发ICADF7010BRUZ-REEL7ISM无线发射IC ADF7011BRUZ-RL7ISM无线发射IC ADF7012BRUZ-RL7UHF无线发射IC ADF7901BRUZ-RL7ISM无线发射ICA7121(A71C21AQF)2.4GHz射频收发器A7122(A71C22AQF)2.4GHz射频收发器A7102(A71C02AQF) 射频收发ICA7103(A71C03AUF) 射频收发ICA7201(A72C01AUF) 射频接收ICA7202(A72C02AUF) 射频接收ICA7302(A73C02AMF) 射频发射ICA7105(A71X05AQF)2.4GHz射频收发IC A7125(A71X25AQF)2.4GHz射频收发IC A7325(A73X25AQF)2.4GHz射频发射ICA7303A(A73C03AQF)FM发射芯片A7303A(A73C03AUF)FM发射芯片A7303B(A73C03BUF)FM发射芯片A7303B(A73C03BQF)FM发射芯片A7282(A72N82AQF)GPS接收芯片A7531B(A75C31BQF)GPS开关芯片A7532(A75C32AQF)GPS开关芯片A7533(A75X33AQF)GPS开关芯片A7533(A75X33BQF)GPS开关芯片AS3931 低功耗无线接收芯片AS3932BTSW 低功耗无线接收芯片AS3932BQFW 低功耗无线接收芯片AS3977BQFT FSK发射芯片AT86RF211DAI-R 射频收发ICAT86RF211SAHW-R 射频收发IC AT86RF212-ZU 射频收发ICAT86RF230-ZU 射频收发ICAT86RF231-ZU 射频收发ICATA2745M-TCQY射频发送IC ATA5428-PLQW宽带收发ICATR2406-PNQG2.4GHz射频收发IC T5750-6AQ 无线发射ICT5753-6AQ 无线发射ICT5754-6AQ 无线发射ICT7024-PGPM 前端收发器U2741B-NFB 无线发射ICAX5051 射频收发器ICAX5042 射频收发器ICAX5031 射频收发器ICAX50424 射频收发器ICAX6042 射频收发器ICCYRF6936-40LFXC 无线USB芯片CYRF7936-40LFXC 无线收发器芯片CYWUSB6932-28SEC 无线USB芯片CYWUSB6934-28SEC 无线USB芯片CYWUSB6934-48LFXC 无线USB芯片CYWUSB6935-28SEI 无线USB芯片CYWUSB6935-48LFI 无线USB芯片CYWUSB6935-48LFXC 无线USB芯片CYWUSB6935-48LFXI 无线USB芯片CYRF69103-40LFXC 无线射频芯片CYRF69213-40LFXC 无线射频芯片CYWUSB6953-48LFXC 无线USB芯片EM2420-RTR ZigBee?芯片EM260-RTR ZigBee?芯片EM250-RTR ZigBee?芯片EM351-RTR ZigBee?芯片EM357-RTR ZigBee?芯片PA5305 射频功率放大器PA2420 射频功率放大器PA2421 射频功率放大器PA2432 射频功率放大器FM2422 射频前端模块FM2422U 射频前端模块FM2427 射频前端模块FM2429 射频前端模块FM2429U 射频前端模块FM2446 射频前端模块FM7705 射频前端模块FM7707 射频前端模块MC13190FCR2 射频收发IC MC13191FCR2 射频收发IC MC13192FCR2 射频收发IC MC13193FCR2 射频收发IC MC13201FCR2 射频收发IC MC13202FCR2 射频收发IC MC13203FCR2 射频收发IC MC13211R2 射频收发ICMC13212R2 射频收发ICMC13213R2 射频收发ICMC13214R2 射频收发ICMC13224V802.15.4/ZigBee芯片TDA5200ASK接收器TDA5201ASK接收器TDA5210ASK/FSK接收器TDA5211ASK/FSK接收器TDA5212ASK/FSK接收器TDA5220ASK/FSK接收器TDA5221ASK/FSK接收器TDA7200ASK/FSK接收器TDA7210ASK/FSK接收器TDA5230ASK/FSK接收器TDA5231ASK/FSK接收器TDK5100ASK/FSK发射器TDK5100F ASK/FSK发射器TDK5101ASK/FSK发射器TDK5101F ASK/FSK发射器TDK5102ASK/FSK发射器TDK5103A ASK发射器TDK5110ASK/FSK发射器TDK5110F ASK/FSK发射器TDK5111ASK/FSK发射器TDK5111F ASK/FSK发射器TDA7116F ASK/FSK发射器PMA7105ASK/FSK发射器PMA7106ASK/FSK发射器PMA7107ASK/FSK发射器PMA7110ASK/FSK发射器TDA5250ASK/FSK收发器TDA5251ASK/FSK收发器TDA5252ASK/FSK收发器TDA5255ASK/FSK收发器MAX1470EUI+T 无线接收IC MAX1471ATJ+T 无线接收IC MAX1472AKA+T 无线发射IC MAX1473EUI+T 无线接收IC MAX1479ATE+T 无线发射IC MAX7030HATJ+T 无线收发IC MAX7030LATJ+T 无线收发IC MAX7031LATJ+T 无线收发IC MAX7031MATJ50+T 无线收发IC MAX7032ATJ+T 无线收发ICMAX7033ETJ+T 无线接收IC MAX7044AKA+T 无线发射IC MAX7058ATG+T 无线发射IC MLX71121ELQ 射频接收IC MLX71122ELQ 射频接收IC TH71071EDC 射频接收IC TH71072EDC 射频接收IC TH7107EFC 射频接收ICTH71081EDC 射频接收IC TH71082EDC 射频接收IC TH7108EFC 射频接收ICTH71101ENE 射频接收IC TH71102ENE 射频接收IC TH71111ENE 射频接收IC TH71112ENE 射频接收IC TH71221ELQ 射频接收IC TH7122ENE 射频收发ICTH72001KDC 射频发射IC TH72002KDC 射频发射IC TH72005KLD 射频发射IC TH72006KLD 射频发射IC TH72011KDC 射频发射ICTH72012KDC 射频发射IC TH72015KLD 射频发射IC TH72016KLD 射频发射IC TH72031KDC 射频发射IC TH72032KDC 射频发射IC TH72035KLD 射频发射IC TH72036KLD 射频发射IC MICRF102BM 无线发射IC MICRF112YMM 无线发射IC MICRF113YM6 无线发射IC MICRF302YML 射频编码器MICRF405YML 射频发射IC MICRF505BML 射频收发IC MICRF506BML 射频收发IC MICRF002YM射频接收器MICRF005YM 无线接收IC MICRF007BM UHF接收器MICRF008BM 无线接收IC MICRF009BM UHF接收IC MICRF010BM UHF接收IC MICRF011BM 射频IC MICRF211AYQS 射频接收器MRF24J40-I/ML ZigBee芯片MRF24J40T-I/ML ZigBee芯片MCP2030-I/P 免钥登录芯片MCP2030-I/SL 免钥登录芯片MCP2030-I/ST 免钥登录芯片MCP2030T-I/SL 免钥登录芯片MCP2030T-I/ST 免钥登录芯片nRF2401AG2.4GHz收发器IC nRF24AP12.4GHz收发器IC nRF24E1G2.4GHz收发器IC nRF24E2G2.4GHz发射器IC nRF24L01+2.4GHz收发器IC nRF24LE12.4GHz收发器IC nRF24LU12.4GHz收发器IC nRF24Z12.4GHz收发器IC NRF905430928MHz收发器NRF9E5430-928MHz收发器MFRC50001T/0FE,112 阅读器IC MFRC53001T/0FE,112 阅读器IC MFRC53101T/0FE,112 阅读器IC MFRC52301HN1 阅读器ICPN5110A0HN1/C2 收发器ICPN5120A0HN1/C1 收发器ICPN5310A3HN/C203NFC控制器IC PN1000GPS RF接收ICRX3400 射频接收ICRX3930 射频接收ICRX3140 射频接收ICRX3310A 射频接收ICRX3361 射频接收ICRX3408 射频接收ICPT4301 射频接收ICPT4316 射频接收ICPT4450 射频发射ICTX4915 射频发射ICTX4930 射频发射ICPA2460 功率放大器ICPA2464 功率放大器ICFS8107E 锁相环ICFS8108 锁相环ICFS8160 锁相环ICFS8170 锁相环ICFS8308 锁相环ICMG2400-F48ZigBee单芯片MG2450-B72ZigBee单芯片MG2455-F48ZigBee单芯片AP1092 AP1098 AP1110 AP1091 AP1093功率放大器IC 功率放大器IC 功率放大器IC 功率放大器IC 功率放大器ICAP1280PA/LNA功率放大器AP1213 射频前端模块AP1290 AP1291功率放大器IC 功率放大器ICAP1294 功率放大器ICAP1045 AP1046功率放大器IC 功率放大器ICAP2085 功率放大器IC AP2010C 功率放大器ICAP3011 AP3013 AP3014 AP3015 AP3211功率放大器IC 功率放大器IC 功率放大器IC 功率放大器IC 功率放大器ICSX1211I084TRT 单芯片收发器SX1441I077TRLF 系统蓝牙芯片XE1203FI063TRLF 射频收发芯片XE1205I074TRLF 射频收发芯片XE1283I076TRLF 射频收发芯片XM1203FC433XE1 射频收发芯片XM1203FC868XE1 射频收发芯片XM1203FC915XE1 射频收发芯片SX1223I073TRT 射频发射芯片SI3400-E1-GM 以太网电源ICSI3401-E1-GM 以太网电源ICSI3460-D01-GM 以太网电源ICSI4020-I1-FT 射频发射ICSI4021-A1-FT 射频发射ICSI4022-A1-FT 射频发射ICSI4030-A0-FM 射频发射ICSI4031-A0-FM 射频发射ICSI4032-V2-FM 射频发射ICSi4230-A0-FM(IA4230) 无线发射IC Si4231-A0-FM(IA4231) 无线发射IC Si4232-A0-FM(IA4232) 无线发射IC Si4320-J1-FT 无线接收ICSi4322-A1-FT 无线接收ICSi4330-V2-FM(IA4330) 无线接收IC SI4420-D1-FT 射频收发ICSI4421-A1-FT(IA4421) 无线收发IC SI4430-A0-FM(IA4430) 无线收发IC SI4431-A0-FM(IA4431) 无线收发ICSS4432-V2-FM(IA4432) 无线收发IC TM1001 功率放大器ICTT1006 功率放大器ICTM1008 射频晶体管TM3001 射频开关ICTM3002 射频开关ICTT4001FM发射ICUU2453 无线网络ICUZ2400ZigBee?芯片UP22062.4GHz功率放大器UP22682.4GHz功率放大器UA2707 射频信号放大器UA2709 射频信号放大器UA2711 射频信号放大器UA2712 射频信号放大器UA2715 射频信号放大器UA2716 射频信号放大器UA2725 射频信号放大器UA2731 射频信号放大器UA2732 射频信号放大器W2805 无线视频ICW2801 无线音频IC。
基于单片机的无线收发器设计
基于单片机的无线收发器设计朱贵宪【摘要】以AT89S52单片机为核心控制单元、以NRF24L01射频收发芯片为无线信号的发送和接收器件,分别设计了1个发射器和3个接收器,实现了从单一发送端到多个接收端之间的信息传输.【期刊名称】《安阳工学院学报》【年(卷),期】2013(012)002【总页数】4页(P59-62)【关键词】无线通信;NRF24L01模块;AT89S52单片机;LCD显示【作者】朱贵宪【作者单位】安阳工学院计算机科学与信息工程学院,河南安阳455000【正文语种】中文【中图分类】TN920 引言随着通信技术的不断发展，有线通信已经远不能满足人们的需要，而无线通信的应用越来越广，在很多领域替代了以往的有线通信。
无线通信系统主要由无线发射端、传输媒体和无线接收端构成，通过发射端发射信号，传输媒体传输信号，接收端接收信号，从而完成数据的无线传输。
本文设计的基于单片机的无线收发器，由发送器和接收器二部分组成，收发部分皆以单片机AT89S52为核心、以NRF24L01为无线数据收发模块，发送端使用键盘作为射频触发装置，并通过NRF24L01将无线信号送给接收部分，然后在LCD1602上显示，接收端则通过蜂鸣器和LED灯实现信号的反馈。
如果对该系统加以开发利用，可方便使用者找到日常生活中常用的钥匙、手机、钱包等一些出门需要随时携带，而回家后又容易随手丢放的物品。
1 系统硬件设计系统主要包括发射器和接收器2个部分。
图1所示为本设计发射端的总体设计框图。
发射端采用AT89S52单片机作为系统核心处理芯片；电路板设计三个按键与单片机相连，向单片机提供按键输入选择信号；单片机通过总线电路与无线通信模块相连，在接收到按键电平信号后，单片机向NRF24L01无线通信模块输出相应数据信息，通过NRF24L01无线通信模块发出相应的无线数据信号；单片机通过与之相连接的LCD1602显示屏将相应按键信息显示出来；系统采用USB接口提供5V直流电源，供给系统所需电源配置。
电子信息工程中的射频收发器设计与优化方法研究
电子信息工程中的射频收发器设计与优化方法研究射频收发器是电子信息工程中的重要组成部分，广泛应用于无线通信、雷达、卫星通信等领域。
其设计与优化方法的研究对于提高射频收发器的性能和可靠性具有重要意义。
一、射频收发器的基本原理射频收发器是一种能够在射频频段进行信号收发的设备。
其基本原理是通过射频模块将电信号转换为射频信号，并通过天线进行传输。
在接收端，射频信号经过天线接收后，通过射频模块转换为电信号。
射频收发器的设计与优化方法主要围绕着如何提高射频信号的传输效率和抗干扰能力展开。
二、射频收发器的设计方法1. 参数选择：在射频收发器的设计过程中，首先需要选择合适的参数。
例如，根据应用场景和需求确定工作频率、带宽、增益等参数。
同时，还需要考虑天线的选择和匹配，以保证射频信号的传输质量。
2. 射频电路设计：射频收发器的核心是射频电路的设计。
在设计过程中，需要考虑射频信号的放大、滤波和混频等处理。
通过合理的电路设计，可以提高射频信号的传输效率和抗干扰能力。
3. 射频模块设计：射频模块是射频收发器的重要组成部分。
其设计需要考虑射频信号的调制解调、放大、滤波等功能。
同时，还需要考虑射频模块的功耗和尺寸等因素，以满足实际应用的需求。
三、射频收发器的优化方法1. 抗干扰优化：射频收发器在实际应用中常常面临各种干扰源，如多径效应、杂散信号等。
为了提高射频收发器的抗干扰能力，可以采用合适的滤波和去干扰技术，如数字滤波器、自适应滤波器等。
2. 功耗优化：射频收发器的功耗是设计过程中需要考虑的一个重要因素。
为了降低功耗，可以采用低功耗的射频电路设计，如低功耗放大器、低功耗混频器等。
同时，还可以采用功耗管理技术，如功率控制、功率调节等。
3. 尺寸优化：射频收发器在实际应用中需要满足一定的尺寸要求。
为了减小射频收发器的尺寸，可以采用微型化的射频电路设计和封装技术。
例如，采用微带线、微波集成电路等技术可以实现射频收发器的微型化。
四、射频收发器的应用前景随着无线通信、雷达、卫星通信等领域的不断发展，射频收发器的需求也越来越大。
《2024年基于ADS的射频功率放大器设计与仿真》范文
《基于ADS的射频功率放大器设计与仿真》篇一一、引言射频功率放大器（RF Power Amplifier，简称RPA）是无线通信系统中的关键组件，其性能直接影响到整个系统的传输效率和信号质量。
随着无线通信技术的快速发展，对射频功率放大器的设计要求也越来越高。
本文将介绍基于ADS（Advanced Design System）软件的射频功率放大器设计与仿真过程，以提升设计效率和性能。
二、设计要求与指标在开始设计之前，我们需要明确射频功率放大器的设计要求与指标。
主要包括以下几个方面：1. 工作频率范围：根据系统需求，确定放大器的工作频率范围。
2. 输出功率：根据系统传输需求，设定合适的输出功率。
3. 效率：要求放大器具有较高的能效比，以降低能耗。
4. 线性度：要求放大器在不同输出功率下保持良好的线性度，减少失真。
5. 其他指标：如噪声系数、稳定性等。
三、ADS软件介绍ADS是一款功能强大的电子设计自动化软件，可用于射频电路、微波电路、毫米波电路以及光电子器件的设计与仿真。
该软件提供了丰富的电路元件库、仿真工具和优化算法，可大大提高设计效率和性能。
四、射频功率放大器设计1. 电路拓扑选择：根据设计要求，选择合适的电路拓扑结构，如共源极、共栅极等。
2. 元件选择：选择合适的晶体管、电容、电感等元件，以满足设计要求。
3. 直流偏置设计：设置合适的直流偏置电路，以保证放大器在不同输出功率下的工作稳定性。
4. 匹配网络设计：设计输入和输出匹配网络，以实现最大功率传输和良好的驻波比。
5. 仿真验证：利用ADS软件进行电路仿真，验证设计的正确性和性能指标。
五、仿真结果与分析通过ADS软件进行仿真，我们可以得到射频功率放大器的各项性能指标。
以下是一些主要的仿真结果与分析：1. S参数仿真：通过S参数仿真，我们可以得到放大器的输入反射系数、输出反射系数以及传输系数等参数，从而评估放大器的传输性能和匹配情况。
2. 功率增益仿真：通过功率增益仿真，我们可以得到放大器的功率增益曲线，以评估放大器在不同输出功率下的增益性能。
一种无线射频收发机[发明专利]
![一种无线射频收发机[发明专利]](https://img.taocdn.com/s3/m/5d78840281c758f5f71f6793.png)
专利名称：一种无线射频收发机专利类型：发明专利
发明人：曹志强,吴悦
申请号：CN201711361469.8申请日：20171218
公开号：CN107888224A
公开日：
20180406
专利内容由知识产权出版社提供
摘要：本发明提供一种无线射频收发机，其包括:调制解调器；发射链路，其包括数模转换器、上变频器和功率放大器；接收链路，其包括低噪声放大器、混频器、可调增益放大器和模数转换器；复用型滤波器，包括RX/TX控制电路、复用型滤波器电路和多路选择器，当无线射频收发机工作在发射模式时，所述RX/TX控制电路控制所述多路选择器，以使得复用型滤波器电路的输入端和输出端通过所述多路选择器分别与所述数模转换器的输出端和上变频器的输入端相连；当无线射频收发机工作在接收模式时，所RX/TX控制电路控制所述多路选择器，以使得复用型滤波器电路的输入端和输出端通过所述多路选择器分别与所述混频器的输出端和所述可调增益放大器的输入端相连。
这样，节省了芯片面积，降低了成本。
申请人：南京中感微电子有限公司
地址：210061 江苏省南京市高新区星火路17号创智大厦1号楼B座16层
国籍：CN
更多信息请下载全文后查看。
125k收发射频电路设计[002]
![125k收发射频电路设计[002]](https://img.taocdn.com/s3/m/0d53671aae45b307e87101f69e3143323968f527.png)
125k收发射频电路设计收发射频电路设计是无线通信领域中重要的一环，它负责将无线信号进行发送和接收，起到连接无线传输设备和网络的关键作用。
本文将介绍收发射频电路设计的基本原理、设计流程和注意事项，希望能够对从事无线通信领域的工程师及爱好者有所帮助。
首先，我们来了解一下什么是收发射频电路。
收发射频电路是一种特殊的电路，它能够将基带信号转换为射频信号进行发送，同时将接收到的射频信号转换为基带信号供后续处理。
通常，收发射频电路包含射频前端芯片、功率放大器、低噪声放大器、滤波器等组成。
在进行收发射频电路设计时，首先需要明确设计要求。
这包括需要设计的频率范围、传输功率要求、信号带宽等。
根据设计要求，选择合适的电子元件，比如射频放大器、射频滤波器、射频开关等。
同时，还需要考虑系统的抗干扰能力、功耗、成本和体积等因素。
接下来是收发射频电路设计的基本流程。
首先，进行电路拓扑设计，即确定电路的整体结构和各部分之间的连接关系。
其次，根据设计要求，选择合适的元器件，并进行电路参数的计算和仿真。
同时，还应该注意电路的热噪声特性和功耗等关键指标。
然后，进行电路布局和布线设计，确保信号的良好传输和抗干扰性。
最后，进行电路的原理验证和性能测试，不断优化和调整电路设计。
在收发射频电路设计过程中，还有一些注意事项需要特别关注。
首先是尽量避免电路中的串扰和杂散问题，使用合适数字和模拟滤波器来降低干扰信号。
其次是要注意电路的抗干扰能力，采取合适的屏蔽措施和接地设计。
此外，还应该合理选择元器件和参数，确保电路的稳定性和可靠性。
总之，收发射频电路设计是无线通信领域中的重要任务，合理的设计能够提高无线通信系统的性能和可靠性。
通过明确设计要求、选择合适的元件、进行仿真和测试等步骤，可以实现高效的收发射频电路设计。
在实践中，也应该不断总结经验，不断优化和改进设计方法，以满足不断发展的无线通信需求。
