带电更换10kV线路耐张绝缘子的方法正式样本
PD-4-配电专业-检修维护管理-10kV架空线路停电更换耐张绝缘子作业指导书
10kV架空线路停电更换耐张绝缘子作业指导书编码：Q/CSG-YNPG-XXPDZYS0041X2014(1) 流水号：
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。
3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。
10kV线路带电更换针式绝缘子标准化作业指导书
10kV 线路带电更换针式绝缘子标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1.标准化作业流程图10kV 带电标准化作业流程图2.范围本作业指导书针对 10kV××线××号带电更换针式绝缘子工作，仅适用该项工作。
3.引用文件1.国家电网公司《电力安全工作规程》（电力线路部分）2.Q/PD 1080202《配电线路及设备检修技术标准》3.DL/T599—— 1996《城市中低压配电网改造技术导则》4.国家电网总 [2003]407 号《安全生产工作规定》5.GB/T 18857—2002《配电线路带电作业技术导则》6.《带电作业操作导则》7.《10kV 带电作业现场操作规程》4.准备阶段4.1准备工作安排10kV××线××号更换针式绝缘子准备工作安排√序号内容标准责任人备注本次作业为“ 10kV ××线××号更换针式绝缘1明确工作任务子”工作2确定作业方法绝缘斗臂车作业法1）审核工作票填写的正确性；3审核并签发工作票2）交工作票签发人进行签发1）组织学习本次作业的作业指导书2）做好危险点分析；4召开班前会3）交待安全注意事项；4）学习检修质量技术标准；5）交待人员分工4.2 作业人员要求10kV××线××号更换针式绝缘子作业人员要求√序号内容责任人备注1作业人员的精神状态饱满，无社会干扰及思想负担所有作业人员有符合作业条件的身体及技术素质，有安全上岗证，带2电作业合格证3所有作业人员统一着装，作业人员个人安全用具齐全明确监护任务，监护人要始终在工作现场，对班组成员的安全要认真4监护，及时纠正不安全动作，不得擅自脱离5现场作业人员除指定联系人外，其他作业人员不准携带通讯设备6严禁酒后作业，作业现场严禁吸烟4.3 工器具准备10kV××线××号更换针式绝缘子作业工器具准备工器具准备人：工器具收回人：年月日√序号名称规格 /编号单位准备数量实际回收数量备注1绝缘斗臂车2绝缘绳3工具袋4导线遮蔽头5遮蔽罩接头6绝缘毯7毯夹8绝缘手套9羊皮手套10绝缘衣11安全带12安全围栏13警告牌14兆欧表15绝缘鞋注：准备的工器具根据现场情况具体确定4.4材料准备10kV××线××号更换针式绝缘子作业材料准备材料准备人：材料收回人：年月日√序号名称规格 /编号单位准备数量实际回收数量备注1针式绝缘子2绑扎线注：准备的材料根据现场情况具体确定。
10kV线路直线绝缘子的更换工作
10kV线路直线绝缘子的更换工作摘要：电力安全生产关系到国家人民生命财产安全，人民群众切身利益，国民经济健康发展以及人心和社会的稳定。
绝缘子是用于支持带电导体并使其绝缘的电器元件。
绝缘子在电力系统中应用广泛，使架空线路、发电厂和变电所的母线和各种电气设备的外部带电导体与大地（或接地物）或其它有电位差的导体绝缘。
本文分析了10kV线路出现问题时应如何进行更换等工作。
关键词：绝缘子；卡具；线路；更换一、绝缘子概述绝缘子是一种特殊的绝缘控件，能够在配电线路中起到重要作用，一般安装在不同电位的导体或导体与接地构件之间的能够耐受电压和机械应力作用的器件。
绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
绝缘子种类繁多，形状各异。
绝缘子按安装方式不同，可分为悬式绝缘子和支柱绝缘子；按照使用的绝缘材料的不同，可分为瓷绝缘子、玻璃绝缘子和复合绝缘子（也称合成绝缘子）；按照使用电压等级不同，可分为低压绝缘子和高压绝缘子；按照使用的环境条件的不同，派生出污秽地区使用的耐污绝缘子；按照使用电压种类不同，派生出直流绝缘子；尚有各种特殊用途的绝缘子，如绝缘横担、半导体釉绝缘子和配电用的拉紧绝缘子、线轴绝缘子和布线绝缘子等。
此外，按照绝缘件击穿可能性不同，又可分为A型即不可击穿型绝缘子和B型即可击穿型绝缘子两类。
不同类型绝缘子的结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。
二、问题绝缘子产生的原因杆塔比较高的配电线路绝缘子易遭受雷电攻击、大气污染、人为破坏，使其破碎或损伤，由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。
低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。
绝缘子在机电负荷的联合作用下产生低值或零值，降低了整串绝缘子的绝缘强度。
当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故，因此需要对架空线路上有缺陷、损坏、残旧、零值等不合格且影响供电的绝缘子进行更换，防止配电线路故障和事故的发生，且采用应修必修、修必修好的原则。
10kV绝缘线路更换作业指导书
作业指导书编号
Q/KM－1.JYX.JX.01.1－2009
作业任务
作业开始时间
作业结束时间
设备型号
生产厂家
投运日期
作业前准备
人员
工作负责人1名；现场安全员1名；作业人5-8人（若交叉跨越多、位于居民区、重要交通要道可视具体情况增加工作人员）。
资料
施工方案、施工三措
试验设备及机具
接地线若干副，数量根据现场实际决定；10kV验电器；绝缘手套若干双，数量根据现场实际决定；钳压机或液压机1套；Ф16×35m白棕绳5根；12磅大锤2把；U形环工具10个；TJ-20电缆放线架1套；断线钳2把；测量接续管压后尺寸用游标卡尺1把；测量绝缘子用2500V绝缘兆欧表1台等。
机动牵引放线前应选择机动绞磨安置场地，尽量布置在线路中心线上，以满足牵拉各相导线时位置不变。如果地形限制也可设置转向滑车进行转向牵引，机动绞磨位置尽量选在较低但不积水的位置，末尾侧用三联角铁桩或地锚固定。
牵引起始阶段，应慢速牵引，运转正常后可提高牵引速度。当压接管通过放线滑车或跨越架时，应减缓牵引速度，并注意监视。
导线完全松弛后撤除挂线杆绝缘子及旧导线并用旋转连接器及网套将新旧导线连接用直线接续管将新旧导线连接并用保护钢甲及开口胶管进行保护同样收线杆也用同样方式撤出绝缘子然后进行导线牵引在牵引过程中旧导线如存在直线接续管要在该管通过的第一基杆塔之前加装保护钢甲及开口胶管
云南电网公司
昆明供电局10kV绝缘线更换作业指导书
绝缘线紧好后，线上不应有任何杂物。
10kV绝缘线路每相过引线、引下线与邻相的过引线、引下线及低压绝缘线之间的净空距离不应小于200mm；10kV绝缘线与拉线、电杆、或构架间的净空距离不应小于200mm。
10kV及以下配网更换电杆、横担、绝缘子准则化作业指导方案
根据查勘情况、施工方案进行编制。
申请停电
按施工任务，根据查勘情况,确定停电时间，并向调度办理停电申请。
通知用户
停电申请批准后，由调度直接或指定专人，提前7天通知用户停电时间。
办理工作票
根据工作内容和查勘情况，填写并办理工作票。
准备材料
1、绝缘子
(1)根据工程需要准备绝缘子
（3）瓷件和铁件结合紧密，铁件镀锌完好
起吊原旧电杆
1.绑好电杆的风绳。
2.挂好钢丝套，钢丝套应套在电杆的合适位置，并理顺葫芦的掉链和拉链。
3.缓慢收动拉链，让葫芦略受力后进行各受力点的检查。
安装人字葫芦架
1、在葫芦架两旁与葫芦架根部相距10米处的地方打好锚桩
2、安装葫芦架的临时拉绳
3、起立人字葫芦架，并调整好拉绳
打入泥土的锚桩深度必须超过葫芦架杆长的1/6，用作拉绳的钢丝绳和所有的钢丝套的横截面不得小于50mm2，葫芦的载重能力应比电杆的重量大1倍
飞桩伤人
葫芦架的拉绳不得固定在有可能移动或其他不可靠的物体上。拉绳绑扎工作应由有经验的人员担任。
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。
（4）瓷釉表面光滑、完整，无气泡、斑点、烧伤和缺釉现象
2、水泥杆
外表光滑、平整，内外壁均匀不露筋、不跑浆、保护层不应严重脱落，凸凹不平不应大于3mm；杆身弯曲不超过杆长的1/1000；无纵向裂纹，横向裂纹宽度不超过0、5mm，长度不超过1/3周长。

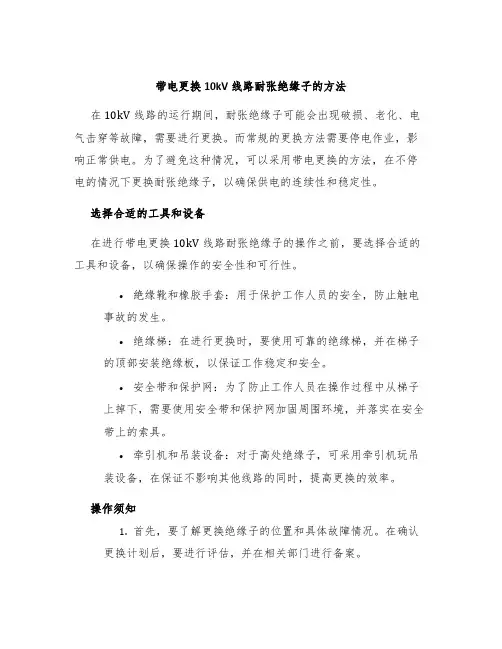

带电更换10kV线路耐张绝缘子的方法
带电更换10kV线路耐张绝缘子的方法在10kV线路的运行期间，耐张绝缘子可能会出现破损、老化、电气击穿等故障，需要进行更换。
而常规的更换方法需要停电作业，影响正常供电。
为了避免这种情况，可以采用带电更换的方法，在不停电的情况下更换耐张绝缘子，以确保供电的连续性和稳定性。
选择合适的工具和设备在进行带电更换10kV线路耐张绝缘子的操作之前，要选择合适的工具和设备，以确保操作的安全性和可行性。
•絶缘靴和橡胶手套：用于保护工作人员的安全，防止触电事故的发生。
•绝缘梯：在进行更换时，要使用可靠的绝缘梯，并在梯子的顶部安装绝缘板，以保证工作稳定和安全。
•安全带和保护网：为了防止工作人员在操作过程中从梯子上掉下，需要使用安全带和保护网加固周围环境，并落实在安全带上的索具。
•牵引机和吊装设备：对于高处绝缘子，可采用牵引机玩吊装设备，在保证不影响其他线路的同时，提高更换的效率。
操作须知1.首先，要了解更换绝缘子的位置和具体故障情况。
在确认更换计划后，要进行评估，并在相关部门进行备案。
2.进入现场前，需要进行检查确认，包括工具、设备和周围环境，确保安全可行。
3.对于需要更换的绝缘子，需要对其进行绝缘测量。
这一步操作可以使用绝缘测量仪进行，以确保更换后的绝缘子符合要求。
4.更换绝缘子时，需要使用特殊扳手工具，进行拆卸并固定新的绝缘子。
此时，需要注意方向和位置，确保绝缘子放置的位置正确无误。
5.在更换绝缘子的过程中，需要保持耐心并认真操作，避免疏忽和错误发生。
如果出现问题，要立即停止操作，并及时进行维修。
安全措施带电更换10kV线路耐张绝缘子的过程中，需要保持安全意识，并进行一系列的安全措施，以保障工作人员的安全和设备的完好。
1.工作人员需要穿戴好安全帽、绝缘靴和橡胶手套等保护器材，确保身体和手部不受伤害，避免触电和其他意外事故。
2.所有操作前，必须完成预外工作，对行车、周围人员和设备进行“三检制”，确保所有操作环境和设备的安全状况。
电力公司带电更换耐张绝缘子作业指导书
电力公司带电更换耐张绝缘子作业指导书4.1 适用范围本作业指导书适用于配电线路线路带电更换耐张绝缘子。
本作业指导书包含了带电作业工序、工艺质量记录卡。
4.2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
4.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）4.2.2《带电作业技术管理制度》（国家电网公司1997）4.2.3《带电作业操作导则》（国家电网公司1997）4.2.4《配电线路带电作业技术导则》GB/T 18857-20034.2.5《架空配电线路及设备运行规程》SD 292-884.3 天气及作业现场要求4.3.1带电作业工作应在良好天气下进行。
如遇雷、雨、雪、雾天气不得进行带电作业。
风力大于5级时，一般不宜进行带电作业。
4.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV下层导线的距离不得小于1.5米，杆高19米以内。
4.5 作业人员职责分工4.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；4.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、带电更换耐张绝缘子，根据作业需要指定工作斗位置。
4.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。
4.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。
4.8带电作业工序、工艺质量记录卡。
10千伏更换绝缘子流程
10千伏更换绝缘子流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!10 千伏更换绝缘子流程一、准备工作阶段。
在进行 10 千伏更换绝缘子之前，需要做好充分的准备。
更换10kv线路耐张杆(T接、终端)绝缘子标准作业卡
7
召开班后会
工作结束后，工作负责人组织全体施工人员召开班后会，分析故障原因，总结工作经验和存在的问题，制订改进措施。
8
资料归档
完善施工记录资料，保管归档。
明确作业任务、技术标准。
2
工作前按局规定办理停电、审批手续，并得到许可。并及时通知客户做好停电防范措施。
符合集团公司、分公司、局有关规定通知客户。
3
准备好工作时用的工器具及材料
工器具必须有试验合格证，材料准备充足齐全。
4
填写派工单、派车单。
按局有关规定执行
5
填写工作票，制定组织措施、技术措施和安全措施。
确不能停电时应采取其他措施并设专人监护。
严防返送电和感应电。拉开有可能返送电的线路开关或丝具，并挂接地线，在有可能产生感应电的地段加挂接地线或使用个人保安线。
防紧线器、牵引工具发生意外。
杆上杆下人员，选好安全位置，工器具使用前做好详细认真检查。
五、施工工器具
序号
√
名称
规格
单位
数量
备注
1
绝缘杆
10kV
严禁误登其它带电线路。
高空坠落
登杆前检查杆根是否夯实、牢固，登杆工具（脚扣、腰绳）使用前进行冲击性试验，确保安全可靠；观察杆上障碍物。
作业人员必须戴安全帽、穿工作服、绝缘鞋，杆塔上转位作业位置时，不得失去安全带保护。安全带应系在牢固的构件上，应防止安全带被锋利物割伤。
杆上有人作业时禁止调整和拆除拉线。
安全措施符合现场实际，填写规范。与现场危险点对应。
6
召开班前会、学习作业指导书、工作票、明确停电的范围、安全措施及危险点。
工作班组必须全员参加、认真学习，全面分析危险点，对工作人员进行安全交底、技术交底，分配工作任务人
10kV线路地电位带电更换耐张绝缘子串作业指导书
10kV线路地电位带电更换耐张
绝缘子串作业指导书
Q/41DL 10102039-2004A
1 适用范围
本指导书适用于河南省电力公司10kV线路地电位带电更换耐张绝缘子串作业。
2 相关引用标准
下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。
《电业安全工作规程》（电力线路部分）DL409-91
《带电作业操作导则》
《带电作业绝缘工具的管理导则》
3 天气条件及作业现场要求
天气晴朗,无雨,雪,雾等不良影响；风力不超过5级（风速不大于10.7m/s）；环境湿度(相对湿度不大于75％)适宜。
4 作业人员
工作负责人1名；杆上电工2名；地面电工1名。
要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关检修技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。
5 主要设备及工器具
参见附表A
6 作业程序及质量要求
7 危险点分析及作业安全注意事项
7.1 所使用工器具合格。
7.2 杆上电工移位时，必须通知工作负责人，并等到工作负责人许可
7.3 #1，#2电工注意保持与带电体的0.4m安全距离
7.4 地面电工在传递绝缘工器具时，注意使绝缘工器具不碰撞电杆或杆上物体
7.5 在遮蔽时，导线遮蔽罩和绝缘包毯遮蔽导线、绝缘子完全，不留空隙。
7.6 安装绝缘支线杆必须牢固，撑开导线距离必须符合安全距离
8 质量记录
绝缘子安装记录
附录A：工器具材料清册。
带电更换10kV线路耐张绝缘子的方法
带电更换10kV线路耐张绝缘子的方法更换10kV线路耐张绝缘子是电力系统运行的重要工作之一，正确的更换方法能够提高工作效率、保证运行安全。
下面介绍带电更换10kV线路耐张绝缘子的具体方法。
1. 工具和设备准备更换耐张绝缘子需要准备的工具和设备有：绝缘手套、绝缘靴、带弹性绳的绝缘六方棒、橡胶垫、绝缘垫、钳子、扳手、绝缘皮带、绝缘绳索、电动螺丝刀、绝缘杠、绝缘毛毡等。
2. 检查线路在更换耐张绝缘子之前，需要检查线路的运行状态，确认线路电压、线路参数等情况，以确保操作安全。
3. 普查施工现场检查更换点的具体情况，在更换点附近设置限电警戒区，并安排人员进行警示和现场管控。
4. 布设安全设施在更换点周围布设安全设施，包括接地装置、可视信号、临时防护围挡等，以确保施工过程中的安全。
5. 带电巡视进行带电巡视，选定更换点后需要用绝缘杠等工具进行带电巡视，确认更换点的具体位置和电气性质，并进行相应的标识。
6. 带电更换（1）放空导线：根据线路的具体情况，采用适当的方法将导线放空，同时根据工作需要调整线路的张力。
（2）卸下旧绝缘子：用橡胶垫和绝缘垫将钳子夹住绝缘子，使用电动螺丝刀和扳手将旧绝缘子卸下。
（3）安装新绝缘子：在卸下旧绝缘子后，用橡胶垫和绝缘垫将新绝缘子放置到调整器上，使用绝缘皮带和绝缘绳索将新绝缘子固定在调整器上。
（4）恢复导线张力：在安装新绝缘子后，需要逆向调整线路的张力，使导线恢复正常张力。
（5）复原现场：将施工现场恢复至原状，清理现场垃圾和工具设备等。
7. 工作总结在完成带电更换耐张绝缘子任务后，需要对施工过程进行总结和考评，以便找出不足之处，从而改进工作方法和提高作业水平。
更换10kV线路耐张绝缘子需要严格遵守相关操作规程和安全要求，确保施工过程的安全和稳定，从而保证电力系统的稳定运行。
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。
2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
- 5 -
- 6 -
- 7 -
- 8 -
- 9 -
6.现场作业工序工艺质量记录卡
- 10 -。
10kV架空线路带电直线杆改耐张杆作业卡(绝缘手套作业)
三十八、10kV架空线路带电直线杆改耐张杆作业卡(绝缘手套作业)(一)作业前准备√序号内容标准责任人(签名)备注1 现场勘察工作范围、杆塔周围环境、地形状况等；判断能否采用带电作业2 联系调度了解系统接线的运行方式，申请是否需要停用重合闸3组织现场作业人员学习作业卡掌握整个操作程序，理解工作任务、质量标准及操作中的危险点及控制措施4 出工前“两交一查”( 1 )“ 两交”主要内容：工作任务、安全措施、技术措施、岗位分工、现场其他注意事项；(2) “一查”主要内容：人员健康、精神状况、安全工器具是否完好等√序号内容备注1 作业人员精神状态良好√序号内容备注2 具备必要的电气知识，并经《安规》考试合格3 带电作业人员必须经过带电作业培训，经考试合格，并执证上岗4 工作负责人必须进行现场勘察，熟悉现场情况5 监护人应由有带电作业实践经验的人员担任6 监护人专心从事监护工作，不得从事其他工作7 作业中互相关心施工安全，及时纠正不安全的行为8 进入作业现场，穿合格工作服、绝缘鞋，戴安全帽9 熟悉工作内容、工作流程，掌握危险点和安全控制措施10 熟悉绝缘斗臂车和作业工具的使用√序号名称型号/规格单位数量备注1 导线隔离管2 绝缘树脂毯3 绝缘操作杆4 绝缘传递绳√序号名称型号/规格单位数量备注5 绝缘引流线6 绝缘绳套7 绝缘橡皮毯8 绝缘手套(羊皮手套)9 苫布10 绝缘测试仪11 绝缘披肩12 绝缘安全帽13 绝缘安全带14 绝缘毯夹15 绝缘扳手16 电动扳手17 绝缘紧线铰18 绝缘斗臂车19 紧线机20 安普枪√序号名称型号/规格单位数量备注21 万用表22 围栏23 安全警示牌√序号名称型号/规格单位数量备注1 角铁横担2 双面顶头抱箍3 一字铁4 棒型针式绝缘子5 U 形挂环6 耐张线夹7 热镀锌螺栓8 安普线夹9 辐照交联架空电缆10 安普枪子弹11 双头瓷拉棒注：准备的材料根据现场情况具体决定。
10kV架空线路停电更换耐张绝缘子作业指导书
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。
为规范停电更换耐张绝缘子现场作业，广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书，指导基层班组开展停电更换耐张绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换耐张绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4．4作业主要材料施工材料清单5 作业周期必要时进行。
配电更换金具、绝缘子标准化作业指导书
编号： XXX
配电更换金具、绝缘子作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XXXXX 供电局
1、范围
本指导书针对XXX变电所10KVXXXX线更换金具、绝缘子工作编制，仅适用该项目工作。
2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。
3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 备品备件
4．4 车辆、工器具
4．5 材料
4．6 危险点分析
4．7 安全措施
4．8 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
8、附录
注：1、设备主要技术参数，必要时附设备简图，说明现场作业情况
2、设备调试试验记录
停电作业线路系统图（标明工作地段及地线位置）
工作地点
KV 三环线
02020201
K0101乙K0101甲
K0101萨尔图变电所
9、需要说明的其它问题。
8绝缘手套法带电更换耐张绝缘子串标准化作业指导书
Q/XD 新疆电力公司企业标准
Q/XD-X-XXX-201X
绝缘手套法带电更换耐张绝缘子串
标准化作业指导书
201X-XX-XX发布 201X-XX-XX实施
新疆电力公司发布
1范围
1.1本作业指导书适用于新疆电力公司所辖10kV配电线路。
1.2本作业指导书适用于绝缘斗臂车作业法。
2引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
2.1GB/T 18857－2008 配电线路带电作业技术导则
2.2Q/GDW 520－2010 国家电网公司10 kV 架空配电线路带电作业管理规范2.3国家电网生[2009]190 号《关于印发国家电网公司深入开展现场标准化作业工作指导意见的通知》
2.4国家电网公司安质[2014]265号《国家电网公司电力安全工作规程（配电部分）》
2.5国家电网公司运检三〔2016〕94号《10kV配网不停电作业规范（试行）》3准备工作安排
4 人员分工
5 人员要求
6 备品备件
7 工器具
8材料
9 风险分析及防范措施
10 开工
11．检修电源使用
12 作业内容
13 竣工
14 验收记录
15．安全措施
16．根据现场情况需补充的安全措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：TP-AR-L5561
There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.
（示范文本）
编制：_______________
审核：_______________
单位：_______________
带电更换10kV线路耐张绝缘子的方法正式样本
带电更换10kV线路耐张绝缘子的方
法正式样本
使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
随着中国经济建设的不断发展，供电可靠率已成
为考核中国电力企业的重要指标，从达标的99．7％
到创一流的99．96％。
20世纪90年代以来，国内
10kV线路带电作业得到迅速发展和壮大，带电作业
的重要性也得到越来越多人的共识。
在规划城网建设
改造时，把采用免维护设备、实施配电系统自动化作
为保证供电可靠性和降低故障率的主要措施，完善设
备环境虽然也能够大幅度减少停电面积，提高网络整
体运行水平，但是因为外力破坏、线路设备自然老化
和施工质量等方面不安全因素，仍然需要采取切实有
效的手段，保证配电网的安全经济运行。
开展10kV 带电作业，就是一项提高供电可靠性的有力措施。
随着电力市场的不断开放，带电作业取代传统的停电检修，将是今后10kV配电网检修的发展方向。
目前，四川省各电业局、电力公司均在积极开展10kV线路带电作业，作业项目有带电断接头、带电更换针式、柱式瓷瓶、带电更换直线横担、带负荷更换跌落保险等，但带电更换10kV线路耐张绝缘子的工作还未开展，分析主要原因是各电业局带电作业班组基本未进行过此项作业，对作业的方法和步骤不了解、不熟悉，没有相应的现场作业指导书，而带电更换10kV线路耐张绝缘子应该是10kV线路带电作业工作中较重要的一个作业项目。
针对这种情况，根据全国带电作业开展此项工作的经验和有关规定，对这项作业的方法和步骤作了一个较详细的阐述和说明。
各
电业局可根据自身线路和作业的实际情况对其加以修改，编制本单位的作业指导书，并开展这方面的工作。
1作业步骤和方式
1．1作业步骤
1）全体作业人员列队宣读工作票，讲解作业方案、布置任务、进行分工。
2）根据杆上电气设备布置，将绝缘斗臂车定位于最适于作业的位置，打好接地桩，连上接地线。
3）注意避开邻近的高低压线路及各类障碍物，选定绝缘斗臂车的升起方向和路径。
4）在绝缘斗臂车和工具摆放位置四周围上安全护栏和作业标志。
5）斗中电工检查绝缘防护用具，穿上绝缘靴、
绝缘手套、绝缘安全帽、绝缘服（披肩）等全套绝缘防护用具。
6）斗中电工携带作业工具和遮蔽用具进入工作斗，工具和遮蔽用具应分类放置在斗中和工具袋中，作业人员要系好安全带。
7）在工作斗上升途中，对可能触及范围内的低压带电部件也需进行绝缘遮蔽。
8）工作斗定位于便于作业的位置后，首先对离身体最近的边相导线安装导线遮蔽罩，套入的遮蔽罩的开口要翻向下方，并拉到靠近绝缘子的边缘处，用绝缘夹夹紧以防脱落。
9）边相导线遮蔽完成后，采用耐张绝缘子遮蔽罩（或绝缘毯）对边相绝缘子进行绝缘遮蔽，要注意导线遮蔽罩与绝缘子遮蔽罩有15cm的重叠部分，必要时用绝缘夹夹紧以防脱落。
10）按照从近至远、从大到小、从低到高的原则，采用以同样遮蔽方式，分别对在作业范围内的所有带电部件进行遮蔽。
若是更换中相绝缘子，则三相带电体均必须完全遮蔽。
11）采用横担遮蔽用具对横担进行遮蔽。
12）遮蔽完成后可采用以下两种方式更换耐张绝缘子。
1．2紧线器法
1）斗内电工将紧线器及保护绳的一端安装在横担上。
2）斗内电工操作绝缘斗离开横担，拆除导线、耐张线夹的绝缘遮蔽后，将紧线器及保护绳的另一端固定在导线上。
3）斗内电工操作绝缘紧线器收紧导线后，拔出绝缘子与线夹连接的销子使绝缘子脱离导线，重新对
该相导线及耐张线夹进行绝缘遮蔽。
4）斗内电工拆除绝缘子的绝缘遮蔽后，更换耐张绝缘子后重新将其遮蔽。
5）斗内电工拆除耐张绝缘子线夹绝缘遮蔽，将绝缘子与导线连接。
6）斗内电工操作绝缘紧线器将导线松弛至原位，拆除保护绳及绝缘紧线器导线侧的一端。
7）斗内电工将导线和耐张线夹进行遮蔽。
8）斗内电工操作斗臂车靠近横担，拆除保护绳及绝缘紧线器。
1．3滑车组法
1）斗内电工将绝缘绳套系在更换相横担合适位置，中相系在中相导线下方电杆合适位置。
2）斗内电工与地面电工配合用绝缘绳将绝缘滑车组传递至杆上，将一端在绝缘绳套内挂好，另一端
与导线夹头连接在导线合适位置固定好。
3）斗内电工在导线上系好绝缘保护绳，留出适当长度在电杆上固定好。
4）地面电工收紧绝缘滑车组，使耐张绝缘子松弛。
5）斗内电工拔出绝缘子与线夹连接的销子使绝缘子脱离导线，重新对该相导线及耐张线夹进行绝缘遮蔽。
6）地面电工适当松出绝缘滑车组，使带电的耐张线夹尽量远离耐张绝缘子。
7）斗内电工拆除绝缘子的绝缘遮蔽后，更换耐张绝缘子后重新将其遮蔽。
8）地面电工收紧绝缘滑车组，斗内电工拆除耐张绝缘子线夹绝缘遮蔽，将绝缘子与导线连接，地面电工松出绝缘滑车组，使耐张绝缘子受力后，斗内电
工
拆除保险绳和绝缘滑车组导线侧的一端。
9）斗内电工将导线和耐张线夹进行遮蔽。
10）斗内电工操作斗臂车靠近横担，拆除保护绳及绝缘绝缘滑车组，斗内电工与地面电工配合将绝缘滑车组放至地面。
全部作业完成后，由远及近依次拆除横担遮蔽罩、绝缘子遮蔽罩、导线遮蔽罩，拆除时注意身体与带电部件保持安全距离。
检查完毕后，斗内电工返回地面，清理工具和现场。
2 作业所需专用工具
1）10kV绝缘斗臂车1台2）绝缘紧线器或绝缘滑车组1套3）导线卡具1个4）保护绳1根5）无极绳套2根6）绝缘传递绳1根7）绝缘摇表1个
8）安全防护用具1套
9）导线遮蔽罩、绝缘子遮蔽罩、横担遮蔽罩、绝缘毯等视现场情况决定。
3安全注意事项
1）申请停用重合闸。
2）斗内电工应穿戴全套安全防护用具。
3）作业所用绝缘工具应经过摇测，绝缘电阻应符合安规要求。
4）绝缘斗臂车作业期间严禁熄火。
5）绝缘斗距有电线路2米或工作转移时应缓慢进行，严禁使用快速装置。
6）斗内电工在带电作业时，应保证距接地体或带电底0．4m，邻相导线0．6m的安全距离，若不能满足则应作好绝缘隔离措施。
内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L5561 7）上下传递工具，应使用绝缘绳，严禁采用抛、扔方式。
此处输入对应的公司或组织名字
Enter The Corresponding Company Or Organization Name Here
第2页。
