摄像机结构设计参考说明

主动红外夜视摄像系统的结构设计

主动红外夜视摄像系统的结构设计主动红外夜视摄像系统是现代监控系统中的一种重要组成部分。

该系统采用先进的红外夜视技术和主动照明技术，在完全黑暗的环境下进行拍摄和监控。

该系统在夜间或低亮度环境下，能够提供高质量的视频图像和监控功能，能够应用于军事、安防、交通、工业等领域。

主动红外夜视摄像系统的结构设计主要包括摄像机、红外照明设备、图像处理系统和显示设备四个部分。

首先是摄像机，摄像机是主动红外夜视摄像系统的基础部分。

摄像机的主要作用是将被拍摄的视频图像转化为电信号，传输到后面的图像处理系统进行处理。

摄像机的选择要根据不同的应用场景进行选择，比如需要防水、防尘、抗振、耐磨损等。

其次是红外照明设备，该设备是主动红外夜视技术中最重要的部分。

主动红外夜视摄像系统是通过发射红外光进行夜视的，所以红外照明设备的作用是为摄像机提供红外光源，以达到夜视的效果。

红外照明设备的选择要根据被拍摄的场景而定，要考虑到照度、照射距离、功率等因素。

接下来是图像处理系统，图像处理系统是主动红外夜视摄像系统中的重要部分，也是整个系统的核心部分。

主要用于对摄像机拍摄的视频图像进行处理、分析、解码等操作，以获得更高质量的视频图像。

图像处理系统一般包括视频处理模块、图像处理模块、数字信号处理模块等。

最后是显示设备，显示设备是用于显示处理后的视频图像的部分。

主要有液晶显示器、投影仪等，这些设备可以直接接收图像处理系统的输出信号，并将其转化为人眼可以识别的图像。

同时，还可以根据实际需要选择多屏显示或多视角布局等方式来满足不同的应用场景。

总之，主动红外夜视摄像系统是一种先进的监控技术，其结构设计包括四个部分：摄像机、红外照明设备、图像处理系统和显示设备。

只有这些部分协同工作，才能够实现夜间高质量的视频图像采集和监控功能。

主动红外夜视摄像系统因其在暗光和黑暗环境下功能强大受到了广泛的应用和青睐。

数据分析是在大量的数据中寻找有意义的信息并对其进行整理和解释的过程。

摄像头设计说明书,参考文本

摄像头设计说明书,参考文本┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录序言 (1)一、方案论证 (2)（一）方案一 (4)（二）方案二 (5)（三）方案对比分析 (6)二、模型制造 (7)（一）材料与工具 (7)（二）制作过程 (7)三、产品的展示设计 (10)四、总结 (13)参考文献 (20)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊序言摄像头(CAMERA)又称为电脑相机，电脑眼等，是一种视频输入设备，被广泛的运用于视频会议，远程医疗及实时监控等方面。

普通的人也可以彼此通过摄像头在网络进行有影像、有声音的交谈和沟通。

另外，人们还可以将其用于当前各种流行的数码影像，影音处理。

摄像头作为一种视频输出设备，过去广泛应用于视频会议、医疗及实时监控等方面。

随着宽带革命的到来，摄像头刹那间变成了电脑的标准外设配置，目前已经渗入千家万户。

随着笔记本电脑市场占有率的逐步攀升，作为电脑标配组件，摄像头也在随之发生巨大变化，在此期间，PC摄像头共经历了三次行业革命性技术发展。

随着摄像头技术的推陈出新，摄像头产业竞争也越来越激烈，而相对应产品的价格也越来越低，新速影技术的推出，相信在不久的将来，将会像无驱技术一样得到更广泛的普及应用。

摄像头的工作原理大致为：景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。

本次课程设计正是让我们用已有的材料，通过压膜，下料，打磨，喷漆等方法，制作一个摄像头模型。

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊一、方案论证（一）近年来，视频监控技术有了一定的发展，然而，在视频监控领域始终有一个突出问题没有得到很好的解决，就是夜间的视频监控问题，夜晚的监控是至关重要的，但监控摄像机有如人的眼睛，在光线太暗时无法清晰的看清目标，只能了解大致轮廓，无法识别面貌，为了解决这个问题，安防行业各厂商探讨了很多的方法，比如主动红外的LED红外、激光红外，被动红外的热像仪，微光夜视,等等技术，而我们目前应用最广的是主动红外夜视技术是通过主动照射并利用目标反射红外源的红外光来实施监控的夜视技术，以便实现摄像机的夜间监控要求。

摄像机结构设计参考说明

1、主要结构为：镜头，机身，云台，接口板； 2、机身的结构要保证镜头能够垂直转动，云台的结构要保证机身可以带动镜头一起水平转动； 3、机身的结构设计要注意不要遮挡镜头垂直向下30度转动后的视角； 4、整体一体化设计，要求整体重量分布均衡，不影响倒装； 5、接口板都在机器背后下端，接口设计紧凑美观，接口板不要突内部感光器件和电路
内部垂直转动电机
云台：内部电源，电路板和水平转动电机
侧视图
镜头内部垂直转动电机
镜头垂直向上转动90°
镜头垂直向
下转动30°
背面接口板：接口板上有电源接口，视频接口和控制接口
左侧是某款产品接口板的示例图，新产品设计中应考虑接口位置更紧凑
仰视图
镜头
镜头水平向左转动170°
镜头水平向右转动170°

工业镜头、相机的结构、参数解释及选型指南

工业镜头、相机的结构、参数解释及选型指南下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在当今数字化快速发展的时代，摄影已经成为了人们生活中不可或缺的一部分。

网络摄像头的设计说明

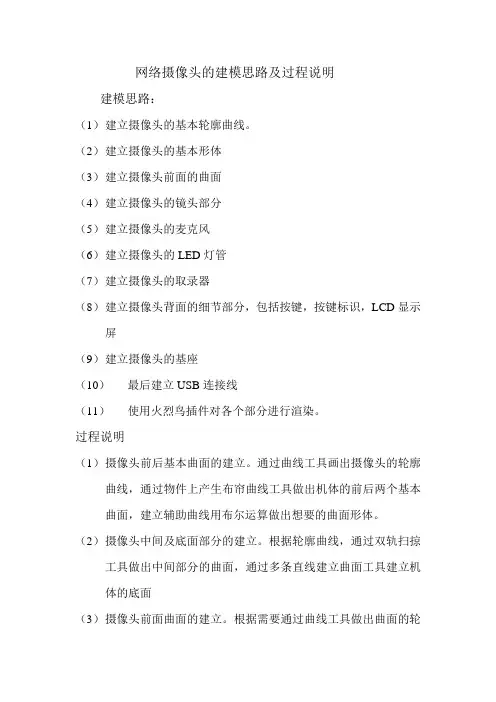

网络摄像头的建模思路及过程说明建模思路：（1）建立摄像头的基本轮廓曲线。

（2）建立摄像头的基本形体（3）建立摄像头前面的曲面（4）建立摄像头的镜头部分（5）建立摄像头的麦克风（6）建立摄像头的LED灯管（7）建立摄像头的取录器（8）建立摄像头背面的细节部分，包括按键，按键标识，LCD显示屏（9）建立摄像头的基座（10）最后建立USB连接线（11）使用火烈鸟插件对各个部分进行渲染。

过程说明（1）摄像头前后基本曲面的建立。

通过曲线工具画出摄像头的轮廓曲线，通过物件上产生布帘曲线工具做出机体的前后两个基本曲面，建立辅助曲线用布尔运算做出想要的曲面形体。

（2）摄像头中间及底面部分的建立。

根据轮廓曲线，通过双轨扫掠工具做出中间部分的曲面，通过多条直线建立曲面工具建立机体的底面（3）摄像头前面曲面的建立。

根据需要通过曲线工具做出曲面的轮廓曲线，用修剪工具减去机体前面不需要的部分，用组合工具将部分曲线组合，通过单一曲线建立曲面工具生成面。

弧面曲面的建立，通过混接曲面生成有弧度的曲面，镜头外围的曲面的建立，通过沿着路径旋转生成半圆面，建立辅助圆线，通过修，直线挤出，实体倒角工具做出弧面的圆角。

（4）镜头的建立。

通过多重直线工具做出镜头的横切面曲线，通过旋转工具建立镜头部分（5）麦克风的建立。

建立麦克风的轮廓曲线，用直线挤出加盖，布尔运算工具做出麦克风的形体，在建一个比刚才的轮廓曲线比例要小的轮廓曲线，通过生成曲面工具生成曲面，用混接曲面工具对曲面进行混接。

（6）L ED灯管的建立。

通过画圆工具，直线挤出工具，布尔运算，修剪，混接曲面工具做出灯管（7）取录器的建立。

通过矩形工具，直线挤出工具，布尔运算，修剪工具，混接曲面工具建立取录器（8）摄像头背面的细节部分的建立。

按键部分的建立，通过矩形工具，直线挤出工具，布尔运算，修剪工具，混接曲面工具，旋转工具来建立按键。

按键上的标识，可以用多边形工具画出三角形，通过将曲线拉至曲面工具，建立曲面工具，建立标识。

谈话室监控设计方案

谈话室监控设计方案1. 引言谈话室监控系统是用于对谈话室进行实时监控的一种设备。

在一些情况下，为了确保谈话室的安全性以及监测谈话室内发生的事件，需要安装监控系统。

本文将介绍一个基于网络的谈话室监控设计方案，包括系统结构、硬件需求、软件需求以及数据流程等。

2. 系统结构该谈话室监控系统的结构如下图所示：+-----------------+| 谈话室摄像机 1 |+-----------------+|+-----------------+| 谈话室摄像机 2 |+-----------------+|+-----------------+| 监控中心 |+-----------------+系统由多个谈话室摄像机和一个监控中心组成。

每个谈话室摄像机安装在谈话室内，用于实时拍摄谈话室的画面。

这些摄像机将通过网络将拍摄的画面传输给监控中心。

监控中心上的显示屏将显示所有谈话室的画面，并且可以录制和存储视频。

3. 硬件需求为了实现谈话室监控系统，下面是所需的硬件设备列表：•谈话室摄像机：用于拍摄谈话室画面的设备，数量根据实际需要确定。

•网络设备：包括路由器、交换机等网络设备，用于连接谈话室摄像机和监控中心。

•监控中心设备：包括监控中心主机、显示屏、存储设备等。

4. 软件需求谈话室监控系统需要以下软件来实现其功能：•谈话室摄像机软件：用于控制摄像机拍摄画面，并通过网络传输至监控中心。

•监控中心软件：用于接收谈话室摄像机传输的画面，并在显示屏上显示。

•视频录制软件：用于将监控中心接收到的画面录制并存储下来。

5. 数据流程谈话室监控系统的数据流程如下：1.谈话室摄像机通过网络将拍摄的画面传输至监控中心。

2.监控中心软件接收到谈话室摄像机传输的画面。

3.监控中心软件将接收到的画面显示在显示屏上。

4.若需要录制画面，则视频录制软件将监控中心接收到的画面录制并存储。

6. 安全性考虑在设计谈话室监控系统时，需要考虑安全性问题。

手机摄像头结构设计详解

手机摄像头结构设计详解一、首先认识下手机用的摄像头（做结构主要是根据摄像头的视角区域而定的）结构设计要点：1、镜片通常采用钢化玻璃或PMMA(超过30万像素的建议用钢化玻璃），厚度可根据结构需要选用不同的规格，常用的有0.5、0.65、0.8（摄像头镜片最厚不要超过0.80)，镜片的最高面B（如图所示）要比大面A （如图所示）低0.1以上，以防刮花。

镜片一般为切割成型的，四周与壳体间隙为0.07MM。

常用0.15厚的双面胶固定在底壳上，双面胶单边最窄不少于0.80MM。

2、镜片背面要丝印，因此要画丝印界线，丝印区不能挡住摄像头的视角，通常丝印线要比视角区单边大至少0.2MM。

3、壳体开孔要比丝印线一般单边大0.2，防止从镜片的外面（未丝印区）看到壳体。

4、摄像头要在底壳上长围骨固定，单边间隙0.10MM，高度要包住摄像头本体2/3以上。

5、摄像头前端要用泡棉压在壳体上，起到缓冲保护作用，以防损坏摄像头，泡棉常用材料为PORON，厚度常用的有0.3（预压后0.20)、0.5(预压后0.30)、0.8(预压后0.50) 。

泡棉单边宽度最窄不少于0.80。

辅料一般是注塑厂装配在壳体上的，所以在壳体上要能限位泡棉6、其它配合尺寸如图所示7、特别说明：1、在设计摄像头固定结构时，应尽量避免从镜片外面直接看到壳体。

但如果摄像头离壳体太高，镜片又不能做大的情况下，我们可以采取将摄像头的装配位置朝上移，摄像头下面加泡棉或者将原泡棉加厚。

2、将摄像头垫高或者降低时，如果摄像头与主板连接的FPC不够长，可以重新设计FPC（需征得客户同意）。

8、如果摄像头离壳体太高、镜片又不能做大、又不能加泡棉垫高时，如果从镜片外面就能直接看到壳体，我们采取在壳体上做台阶，就如照像机伸缩镜头一样，增加美观。

9、不同台阶尺寸效果图：。

【设计规范_01】摄像头保护之结构设计规范

【设计规范_01】摄像头保护之结构设计规范摄像头现在一成为手机的一个必配项了，很多机器都主打拍照，以拍照为卖点，摄像头的拍照效果除了摄像头本体性能要好以外，对结构有什么要求，结构上要如何做好摄像头的保护呢，本文就为大家介绍；一、尺寸与位置的确定camera的拍摄角度范围一般为а=（60º~70º）；其设计的原则是：拍摄的角度а必须小于camera lens 的可视角度ß，即（а<ß）。

如下图如上图，其中Camera 的拍摄角度α是固定角度，Lens的可视角度β可以通过尺寸A与尺寸B来改变。

例：α=60º；B=1mm；即A=？必须β>α；即tg(β/2)>tg(α/2 )所以A/2B> tg(α/2)即A>tg(α/2)*2B=tg30º*2*1=0.5574*2*1=1.155mm so A>1.155mm 正常情况下我们不用计算这么详细，一般LENS的丝印大小就是比camera视角（与lens相交处）单边大0.3左右就可以了；二、定位Camera的定位，概括来说，就两种：（1）定位在壳子上；（2）定位在PCBA上。

（1）、定位在壳子上：这种定位方式比较好，装配误差累积相对少（摄像头制造误差、Camera lens制造误差、Camera lens装配误差、摄像头装配误差），在装配条件允许的情况下，建议使用这种结构。

（2）、定位在PCBA上：Camera通过支架或者直接用背胶的方式定位在PCBA上，然后再通过PCBA与壳体的装配实现。

这种定位方式相对误差累积大，(特别是Camera与PCBA、PCBA与壳体的装配累积误差更大)，一般情况下量不用这种定位方法，但是在装配要求上或结构分配上，有许多的手机还是必须用这种定位方式。

三、防护(1)、防冲击：Camera在使用过程中，必须要防止其受到冲击，以免影响其性能。

监控摄像机的结构方案

监控摄像机的结构方案一.摄像机方案既然从事安防行业，首先我们来了解摄像机方案，摄像机方案简单说就是指DSP和CCD 的搭配（根据DSP的型号和高解或低解的CCD搭配）。

摄像机方案目前都弄得神神秘秘的，资料也不多见，相信大家一听说摄像方案就觉得头大，是高手才能掌握的知识，市场也鱼目混珠。

现在先弄清楚摄像机的结构：如下图：图中的每个部分就是一个零器件，组合起来就是一个整体，一个可用的“机器”，也就是一个“方案”。

下面解析各个部分的功能：CCD：CCD就相当与人的眼睛，它的主要工作就是把光影像转成电子信号。

CCD上有感光点，每一点就像一颗太阳能电池，被光照到后会产生电能，依照光的照度不同，会产生不同的电能。

V-Driver：CCD里头每一点被光照到产生电能,那如何取出来?就是靠这颗V-DRIVER,它会产生不同的脉波,把CCD每点的讯号“打”出来。

我们通常说是CCD的驱动。

CDS/AGC：CCD出来的讯号,在这颗晶片内做处理后，送进DSP（数字信号处理器）。

DSP：DSP是DigitalSignalProcessor的缩写，也就是数字信号处理器，主要针对算法运算而产生的一种MCU，不只是在摄像机设计中用到DSP，现在好多行业都用到DSP，特别是在算法方面，DSP的应用是相当广的，是比较流行的MCU。

从DS/AGC出来的模拟信号传送到DSP 进行处理，顺便说一下，DSP是数字信号处理器，怎么能处理模拟信号呢？因为DSP内部有一个A/DConverter（模数转换器）把模拟转换成数字后再进行运算，在摄像机中主要是进行颜色，亮度，白平衡等运算。

运算后又把信号转换成模拟信号输出，也就是视频输出了。

T.G：控制整个处理过程快慢用的，一般都包含在DSP里的，就不多说了。

以上部分再加上镜头，就是整个摄像机了。

了解了摄像机结构后，现在来讲讲摄像机的方案，方案主要是针对DSP来说的，把DSP 和CCD搭配起来就是我们所说的方案了，目前摄像机市场上应用比较多，占主流地位的是SONY 和SHARP生产的DSP。

第三章摄像机的基本结构及功能演示课件

光圈，是孔径大小可以调节的薄片装置，可以控制通过镜头的光量。
移像镜，也叫固定组，可以将镜头的成像画面后移一段距离以便在镜头与成像器件之间增加分光系统。
镜头上的字母
24-105mm：焦距范围 Φ77mm：镜头口径 F1:4 ：最大光圈值 4.3X ：变焦倍数，最长
焦距与最短焦距的比值
广角镜头
◦ 焦距短、视角广于标准镜头的镜头。用广角镜头拍摄的画面，视野宽阔，空间纵深度大，可以展示强烈的立体感和空间效果。对拍摄对象的成像具有较大的透视变形作用，会造成一定程度的扭曲失真。这种变形失真会随着视角的增大而加剧。
长焦镜头（望远镜头）
◦ 焦距长、视角小于标准镜头的镜头。焦距从100mm到 1000mm不等，焦距为100mm左右的镜头称为中长焦镜头；焦距为200mm以上的镜头称为长焦镜头。长焦镜头也有一种变形，就是会将景物压缩在一起、减弱景物原有的立体感和空间感
视频和音频输出接口：BNC（Q9），RCA（莲花）， A/V接口，XLR（卡农接口）。
数据输出：HDMI，1394，USB
1394接口 USB接口 HDMI接口
录音系统摄像机采集声音有机内麦克风采集和外置麦克风采集两种方式。机内麦克风的采集工作为自动，即根据现场声音的高低，麦克风自动进行调整拾音，如果是专业级别的摄像机，可以对声音采集的电平进行调整，以此来控制收集声音的高低程度。
变焦镜头
◦ 可变换焦距的镜头称为变焦镜头，这种镜头可以通过连续的焦距变化来获得不同的拍摄范围。这在取景构图的操作变化上非常实用。同时，一般摄像机的变焦镜头上都装有电动变焦装置，可以使用电动马达驱动镜头变焦，使操作更轻便。
感光元件
◦ 就是图像传感器（光电芯片、光敏芯片）。它是一块布满千万个光敏点（像素点）的几何形硅晶体片，可感受和记录外界光线的信息，并将其转换为电流，同时转换为数字信息。再经过计算机运算处理，得到一幅数字数字影像的数据文件。

网络摄像机结构、编码标准详细解读

网络摄像机结构、编码标准详细解读网络摄像机是传统摄像机与网络视频技术相结合的新一代产品，除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统，使得视频数据经压缩加密后，通过局域网，Internet或无线网络送至终端用户。

网络摄像机的应用，使得图像监控技术有了一个质的飞跃。

第一，网络的综合布线代替了传统的视频模拟布线，实现了真正的四线（音频、视频、数据、电源）合一，网络摄像机即插即用，工程实施简便，系统扩充方便；第二，跨区域远程监控成为可能，特别是利用互联网，图像监控已经没有距离限制，而且图像清晰，稳定可靠；第三，图像的存储、检索十分安全、方便、可异地存储，多机备份存储以及快速非线性查找等。

下图为典型的网络摄像机在视频监控中的应用拓扑图。

一、网络摄像机的技术结构大家可以看到，网络摄像机可以直接接入到TCP/IP的数字化网络中，因此这种系统主要的功能就是在联网上面，通过互联网或者内部局域网进行视频和音频的传输。

从内部构成上说，网络摄像机的基本结构一般都是由图像传感器、视频编码器、网络服务器、外部报警、控制接口等部分组成。

相比较传统的模拟摄像机，网络摄像机最核心的技术就是视频编码器。

现在，就网络摄像机的各部分我们做一个技术分析，然后再重点分析一下核心的视频编码器部分。

*图像传感器：传统的模拟摄像机，就是通过图像传感器采集视频信息，然后直接输出是模拟的视频信号，通过视频线对外输出。

现在摄像机的图像传感器主要有2种，即CMOS和CCD.由于CCD在图像质量方面比CMOS有一定的优势，但CMOS近年技术发展，性价比较高，在监控市场占有率逐年提高，因此现在监控工程中使用的图像传感器主流是CMOS,而CCD的主流厂商大部分是日本企业，比如Sony、Sharp等，几乎占了全球CCD市场的90%以上份额。

*视频编码器：其功能是把CCD的视频信号按照一定的格式进行数字化编码，有些是直接抓取CCD输出的BT.656的信号，有些是采集CCD驱动输出的模拟信号，通过一个视频AD进行模拟数字转化。

单反相机内部结构(实物解剖分析图)

单反相机内部结构（实物解剖）单以结构性上来看，数码单反相机（DSLR）和一般数码相机（DC）最大区别，在于数码单反相机的感光组件前方有设置一个反光镜，而一般数码相机则是直接透过液晶屏幕（LCD）取景。

除此之外，DSLR还有哪些特殊设计？以下我们就来介绍数码单反相机的结构及工作原理吧！按下数码单反相机的快门前，光线从镜头进入相机内部，透过斜斜的反光板，将那道光向上反射给五棱镜，其作用最终射入观景窗内，而我们便是经由观景窗来观察拍摄物体以及决定构图。

相较于一般数码相机的电子观景窗，数码单反相机的光学观景窗更为精确，即便在昏暗的光线条件下也能拍摄出清晰影像，而且色彩也更加真实。

当按下快门时，数码单反相机的反光板向上翻转，位于感光组件前方的快门帘开启，感光组件在感光后透过对信号的分析和处理，将影像信息储存于记忆卡内，一张数字照片就此产生。

反光板是个很特殊的配备，却也阻碍了数码单反相机小型化的发展，这也是数码单反相机无法拥有如同消费机般轻巧便利外型的最重要原因。

反光板升起前/后，数码单反相机工作示意图。

左边为DSLR金属机壳架构图，右边的则是机身透视图。

透过结构透视图和数码单反相机的金属机壳架构图可以看出，数码单反相机是由各式各样的电子和光学零件所组成，为了能更有效地保护这些零件，数码单反相机大多拥有一个轻质金属材质的机身骨架，因此数码单反相机相较一般数码相机更加坚固耐用。

五棱镜五棱镜和反光板一样，都是数码单反相机特有的零件。

五棱镜位于相机的前端，而也正是数位单眼相机前端突起的原因，即便目前市面上的数码单反相机所使用的五棱镜，有着体积上或大或小的差异，但工作方式和原理却仍是相通的。

数码单反相机内部的五棱镜。

图像处理芯片图像处理芯片在数字影像的生成过程中发挥着重要的作用，当原始数字信号被感光组件收集后，它们被送入图像处理芯片，图像处理芯片再为数字影像进行色彩校正，如白平衡处理以及图像处理后，数字照片最终才能被存入存储卡中。

镜头拍摄结构设计方案

镜头拍摄结构设计方案镜头拍摄结构设计方案为了达到想要的拍摄效果，镜头的拍摄结构设计是至关重要的。

以下是一个关于镜头拍摄结构设计的方案。

1. 镜头组成一个镜头通常由多个光学元素组成，包括凸透镜、凹透镜、反射镜等等。

这些元素的组合和排列方式会影响镜头的成像效果和光学性能。

2. 光圈设计光圈作为镜头的一个关键部分，可以调节光线的进入量。

一个好的光圈设计可以提高镜头的分辨率和成像质量，并控制景深。

因此，光圈的设计需要考虑到光线的传输效率、透光性能和径向对称性等因素。

3. 对焦结构设计对焦是镜头拍摄过程中的一个重要环节，它能够调整景深和物体的清晰度。

对焦结构设计需要确保镜头能够准确快速地对焦，并保持稳定的成像质量。

常见的对焦结构设计包括内对焦和外对焦。

4. 镜头稳定器设计在拍摄过程中，摄影师手持或使用支架，增加镜头的稳定性非常重要。

稳定器的设计包括机械结构和电子控制系统两个方面。

机械结构设计需要考虑到振动和震动的抑制，同时电子控制系统可以通过传感器和反馈控制系统来实现自动稳定。

5. 镀膜设计镀膜可以改善镜头的透光性能，提高镜头的抗反射能力和防抖能力。

不同的镀膜材料和处理工艺会影响光线的透射和反射，从而对成像质量产生影响。

因此，镀膜设计需要通过科学的测试和优化，来选择合适的材料和工艺参数。

6. 结构材料选择镜头的结构材料对于镜头的质量和性能也有一定影响。

材料的选择需要考虑到镜头的应用环境、重量、成本和制造工艺等因素。

常见的材料包括金属、塑料、玻璃等。

根据不同的要求，可以采用单种材料或复合材料。

综上所述，镜头拍摄结构设计方案需要综合考虑光学性能、机械结构、稳定性和材料选择等多个因素。

通过科学合理的设计和优化，可以实现镜头的高清晰度、高抗干扰能力和高稳定性。

2摄像机的结构和原理介绍

2摄像机的结构和原理介绍摄像机作为一种广泛应用的视觉设备，在现代社会中扮演着重要的角色。

它在各个领域中被广泛应用，如监控、摄影、电影制作等。

摄像机的结构和原理是摄像机能够进行图像捕捉和传输的基础，下面将对摄像机的结构和原理进行介绍。

一、摄像机的结构1.光学系统：摄像机的光学系统主要包括镜头、光圈和滤光器等组件。

镜头是摄像机的核心部件，它主要负责通过调节焦距、光圈大小和对焦距离等参数来捕捉光学图像。

光圈则控制进入镜头的光线量，从而决定图像的亮度和景深。

滤光器则用于调节图像颜色的平衡，如ND滤镜可以减少光线进入摄像机的数量，从而降低光照强度，使图像更加自然。

2.传感器系统：传感器系统是摄像机的另一个重要组成部分，它主要包括CCD传感器和CMOS传感器。

传感器负责将通过镜头捕捉到的光信号转换为电信号，并进行数字化处理。

CCD传感器是传统的传感器技术，具有高灵敏度和低噪音等优点。

而CMOS传感器则是一种新兴的传感器技术，具有低功耗、高集成度和低成本等优点，逐渐取代了CCD传感器。

3.信号处理系统：信号处理系统是摄像机的另一个关键组成部分，它主要通过对传感器捕获的模拟信号进行数字化处理、压缩和编码等操作，以便于传输和存储。

信号处理系统还可以对图像进行白平衡、对比度、饱和度等调整，从而优化图像质量。

二、摄像机的工作原理1.光学成像：摄像机的工作原理是基于光学成像原理的。

当光线穿过镜头时，会受到折射、反射等现象的影响，最终在传感器上形成一个具有亮度、色彩和对比度等特性的图像。

为了获得清晰的图像，摄像机通过调节镜头的焦距和对焦距离等参数，使得物体在传感器上形成清晰的像素。

2.信号转换：传感器会将光信号转换为电信号，并经过一系列的模拟信号处理后，将它们转换为数字信号。

数字信号具有数字化、离散化和可编码等特性，便于传输和存储。

3.信号处理：信号处理系统会对数字信号进行压缩、编码和调整等操作，以便于后续的存储和传输。

摄像机内部结构

从安配网看监控摄像机内部结构Post By：2010-3-3 10:45:51尽管在外部结构方面，各种摄像机之间有着一定的区别，但是其内部结构还是基本相同的，毕竟摄像机的本质工作方式不会改变。

安配网是中国最大摄像机配件网,从他的网站上可以看到小到螺丝,大到外壳的所有摄像机配件,浏览安配网可以清晰的看到其结构到底是如何的。

拿到摄像机首先看到的是外壳,拆开摄像机外壳之后，我们就能够看到摄像机的内部世界，其核心部分包括CCD板芯片、镜头、红外灯板、镜头座等主要部件。

1.摄像机外壳摄像机外壳主要分为防水系列摄像机外壳,半球系列摄像机外壳,*机系列摄像机外壳.摄像机的美观主要靠外壳来体现,这也成为整机售价高低的重要因素,市面上同等的配置,如果摄像机外壳不一样使整机的价格或许要高出一倍,这通常是摄像机厂商的主要利润所在。

摄像机外壳D板芯片CCD板主要由sharp和sony两个厂家的芯片为主流,另外还有一些韩国,国产的方案.基本市面上的方案都差不多,但是由于元器件的配料不一样,有的全部是国产货,有的是全部是进口货,有的干脆就混合参料,这样就致使价格,性能的小许差异,这也是商家的主要利润所在.CCD板芯片3.红外灯板红外灯板主要是灯芯的差别,每一个灯芯从1角到1元之间分成很多档次,不过基本以光磊和鼎元的灯芯占主流文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

摄像机立杆监控立杆设计图及说明

摄像机立杆监控立杆设计图及说明道路摄像机立杆立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。

立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。

室外机箱结构为露天防雨箱设计。

机箱高度为0.8米，宽度为0.6米，厚度为0.45米。

箱体防护等级达到IP54防护等级。

需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米）。

室外机箱内需安装光端机和监控电源；其中光端机采用1V+1D（一路视频+一路反向数据）的单路光端机，具有FC/ST接口，传输距离：0—30KM；光学波长为1310/1550nm，频率响应5Hz～8MHz，视频格式兼容PAL、NTSC、SECAM，信噪比≥70dB，电压1Vp-p 75Ω，视频接口BNC，采用8位线性数字PCM编码；数据RS-232、RS-422、RS-485可选，误码率小于10-9 ；并将机箱和立杆进行统一防雷接地。

前端设备防雷与接地众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

对于监控点来说遭到直接雷击破坏的可能性很小。

随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。

前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。

1、前端设备直击雷的防护◆每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。
