道路卵形回旋曲线任意点坐标及方位角计算方法

道路卵形盘旋曲线任意点坐标及方位角计算方法时间:2021-01-25 10:18:27 来源:本站作者:叶松林我要投稿我要收藏投稿指南【摘要】本文提出了卵形曲线中缓和曲线段上点位坐标计算方案，推导了其计算过程及公式，并附实例。

对始于高等级道路的平面卵形曲线的测设有重要的指导作用。

高等级公路，特别是高速公路的平面线形设计形式很多，但归根结底，它们都由直线、圆和缓和曲线 ( 我国?公路道路设计标准?中规定盘旋线或称菲涅尔螺旋线为缓和曲线线形 ) 等公路平面线形要素组合而成。

各种平面线形设计形式，如根本形、卵形、 S 形、 C 形等等，对高速公路更加适应汽车转弯时的行车轨迹，消除曲率突变，增进线形美观及行车舒适感、安全感都有极其重要的意义，但同时，也使曲线计算及野外测设更为复杂。

本文针对在高速公路设计实际中出现的卵形曲线，推导了缓和曲线段点位坐标计算方法及公式，为现场测设人员提供了有效的计算方案和测设指导。

一、盘旋线的根本特征及坐标计算盘旋线上，任意一点的曲率半径ρ 与该点至曲线起点的曲线长 l 之积为一常数 ( 图 1) 即ρl =A2(1)或式中， A 2 为盘旋曲线常数，表征盘旋曲线曲率变化缓急程度的量，称 A 为盘旋曲线参数。

图 11. 盘旋曲线上任意一点坐标计算由图 1( 曲线右旋 ) ，取盘旋线的起始点 ZH 处的切线方向为 x 轴，法线方向为 y 轴，任意一点的切线方向方位角为缓和曲线角β 。

在缓和曲线上对任意一点 P 取微分dl=ρdβdx=dlcosβdy=dlsinβ考虑式 (1) 对β 或 l 在区间 [0 ，β ］或 [0 ， l ］上积分后有以下关系式成立l 2 ＝ 2A 2 β(2)(3)(4)或者(5)(6)对于公路平面线形的根本形，其缓和曲线始于直线终于圆曲线，故缓和曲线的曲率半径ρ 变化于∞ ～ R ( 圆曲半径 ) 。

设缓和曲线段长度为 l s, 那么(7)(8)2. 盘旋线的几何要素见图 1 ，盘旋线的几何要素计算公式如下：任意点 P 处的曲率半径 ( 由式 (1) 和式 (2))(9)P 点的盘旋曲线长(10)P 点的缓和曲线角 ( 切线方位角，由 (9) 式 )(11)上面导出了当参数分别为β 和 l 时的右旋缓和曲线上任一点的坐标和几何要素公式。

匝道等不完整缓和曲线计算解释和说明

匝道等不完整缓和曲线坐标计算随着全站仪在道路工程施工测量中的普及，传统的中线放样方法逐渐被淘汰。

目前道路工程中线放样时，只要能计算出中线上任意一点的坐标，用全站仪或者GPS RTK的坐标放样功能就可很方便、快捷地完成实地放样。

道路线形是由直线、圆曲线、缓和曲线三种线形组合而成的，而直线与圆曲线组合的线形（见图一）中桩坐标计算比较简单，在此不作阐述。

下面就缓和曲线与其它两种线形组合的线形中桩坐标计算予以分析。

缓和曲线与其它两种线形组合构成的线形主要有缓和曲线的完整形（即基本形）（见图二）和非完整形（即卵形）（见图三）二种。

一、基本形曲线中桩坐标计算:1、对于第一缓和曲线及圆曲线段（ZH~YH）（如图四），建立以ZH为坐标原点，切线方向为X′轴，半径方向为Y′轴的曲线坐标系（X′O′Y′）。

先计算曲线各点在曲线坐标系下的坐标。

⑴对于第一缓和曲线段（ZH~HY）内任一点i（此时L=Ki-KZH）若圆曲线半径R≥100m时，则X i ′=L-L5/(40R2Ls12) 公式①Y i ′=L3/(6RLs1) 公式②若圆曲线半径R＜100m时，则X′=L-L5÷［40（RLS ）2］+L9÷［3456（RLS）4］–L13÷［599040（RLS）6］+L17÷［175472640（RLS ）8］- L21÷［7.80337152×1010（RLS）10］（公式③）Y′=L3÷［6（RLS ）］ - L7÷［336（RLS）3］+L11÷［42240（RLS）5］ - L15÷［9676800（RLS ）7］+L19÷［3530096640（RLS）9］ - L23÷［1.8802409472×1012（RLS）11］（公式④）⑵对于圆曲线段（HY~YH）上任一点iX i ′=q+Rsin¢iY i ′=R(1-cos¢i)+pL=Ki-KZH¢i=(L- Ls1)*180/(Rπ)+β内移值P=Ls12/(24R)切线增值q= Ls1/2- Ls13/（240R2）综合⑴、⑵，根据不同坐标系的相互转换，可得ZH~YH上任一点i的中桩测量坐标为：X i =XZH+cosA×Xi′-sinA×f×Yi′（公式⑤）Y i = YZH+sinA×Xi′+cosA×f×Yi′（公式⑥）式中f为线路的转向系数，右转时f=1，左转时f=-1 。

公路卵形曲线及基本曲线坐标及切线方位角计算_secret

基本型曲线及卵形回旋线的中（边）桩坐标、方位角计算基本型曲线一、基本型曲线的特征在平面线型中有多种多样的曲线形式，由直线—缓和曲线—圆曲线—缓和曲线—直线形式构成的曲线称为基本型曲线。

特征：1、几何特征，基本型曲线中的缓和曲线起始于直线段，终于圆曲线，即 R ρ=∞→。

2、线形特征，缓和曲线段有始有终，具有完整性。

二、基本参数方程（切支距方程）1、缓和曲线段：1432222(1)2)!2(43)()n n n s L n RL ----- 1412121(1)1)!2(41)()n n n n s L n RL +----- β=sRL L 22π180（缓和曲线上某点切线方位角）注：笔者给出了按级数展开式的通式，小半径曲线可取至第7项；把β列入参数方程之一，为后续求算边桩用；:L 某点到ZH 或HZ 点的曲线长。

2、圆曲线段：sin x R q ϕ=+ (1cos )y R p ϕ=-+RL =ϕπ1800β+注：0β:缓和曲线方位角，001802Ls R βπ=；q ：切线增长量； p ：圆曲线内移值；L : 某点至HY 或YH 点的曲线长；ϕ：其实为圆曲线上某点的切线方位角（读者可自己证明）。

三、坐标及切线方位角计算1、第一缓和曲线段上的中（边）桩坐标、切线方位角计算中桩：第一缓和曲线包括ZH —YH 段，先算出切线支距坐标x 、y ，然后通过坐标转换公式转换为大地测量坐标X 、Y 。

公式为：cos sin sin cos ZH ZH X X A A x Y Y A A y -⎡⎤⎡⎤⎡⎤⎡⎤=+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦ 注：当曲线为左转角时，以y y =-代入计算。

A 为上一交点（角桩）至曲线交点的导线坐标方位角或ZH 点切线方位角；ZH X 为ZH 点横坐标； ZH Y 为ZH 点纵坐标。

()cos ()sin ZH JD H ZH JD H X X S T A Y Y S T A =+-⎫⎪⎬=+-⎪⎭注：JD X 、JD Y 分别为上一交点的横、纵坐标； S 为上一交点至曲线交点的边长； H T 为曲线的切线长边桩：任意中桩之边桩（法线）坐标为：cos(90)sin(90)X X D Y Y D αα⎧=+-⎪⎨=+-⎪⎩左左cos(90)sin(90)X X D Y Y D αα⎧=++⎪⎨=++⎪⎩右右注：X 、Y 分别为中桩横、纵坐标；D 为中桩至边桩之距离； α为中桩之切线方位角。

卵形曲线计算原理

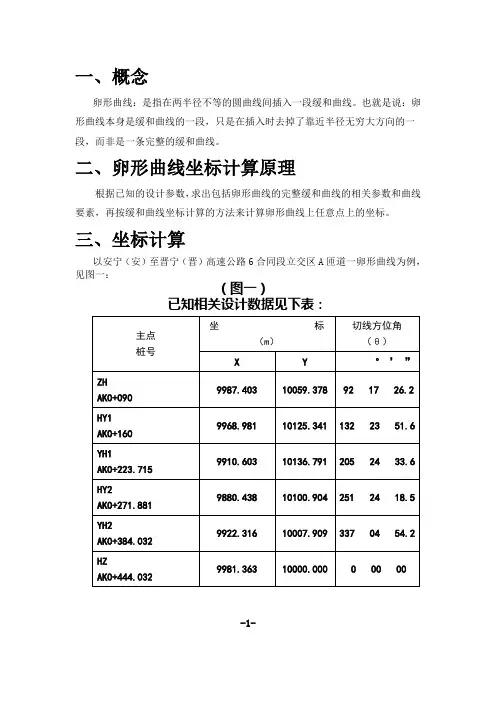

卵形曲线计算原理一、概念卵形曲线：是指在两半径不等的同向圆曲线间插入一段缓和曲线。

也就是说：卵形曲线本身是缓和曲线的一段，只是在插入时去掉了靠近半径无穷大方向的一段，而非是一条完整的缓和曲线。

二、卵形曲线坐标计算原理根据已知的设计参数，求出包括卵形曲线的完整缓和曲线的相关参数和曲线要素，再按缓和曲线坐标计算的方法来计算卵形曲线上任意点上的坐标。

三、坐标计算以雅（安）至攀（枝花）高速公路A合同段（西昌西宁）立交区A匝道一卵形曲线为例，见图一：（图一）已知相关设计数据见下表：1、缓和曲线（卵形曲线）参数计算A1==59.161卵形曲线参数：A2=（HY2-YH1）×R1（小半径）×R2（大半径）÷（R2-R1）=（271.881-223.715）×50×75÷（75-50）= 7224.900A2==84.999A3==67.0822．卵形曲线所在缓和曲线要素计算卵形曲线长度LF由已知条件知：LF=HY2-YH1=271.881-223.715=48.166卵形曲线作为缓和曲线的一段，因此先求出整条缓和曲线的长度LS，由此找出HZ'点的桩号及坐标（实际上不存在，只是作为卵形曲线辅助计算用）LM=LS（YH1至HZ'的弧长）=A2÷R1=7224.900÷50=144.498∴HZ'桩号=YH1+LM=223.715+144.498=368.213LE=HY2至HZ'的弧长=A2÷R2=7224.900÷75=96.332或LE= LM-LF=144.498-48.166=96.332卵形曲线长度LF=LM-LE=144.498-96.332=48.166（校核）HY2=HZ'-LE=368.213-96.332=271.881（校核）由上说明计算正确3．HZ'点坐标计算（见图二）（图二）①用缓和曲线切线支距公式计算，缓和曲线切线支距公式通式：Xn=[(-1)n+1×L4n–3]÷[(2n-2)!×22n–2×(4n-3)×(RLs)2n–2]Yn=[(-1)n+1×L4n–1]÷[(2n-1)!×22n–1×(4n-1)×(RLs)2n–1]公式中符号含义：n —项数序号(1、2、3、……n)！—阶乘R —圆曲线半径Ls —缓和曲线长②现取公式前6项计算（有关书籍中一般为2-3项，不能满足小半径的缓和曲线计算精度要求，如本例中AK0+090~AK0+160段缓和曲线，如AK0+160中桩坐标带2项算误差达8cm），公式如下：X=L-L5÷[40（RLS）2]+L9÷[3456（RLS）4]–L13÷[599040（RLS）6]+L17÷[175472640（RLS）8]- L21÷[7.80337152×1010（RLS）10] （公式1）Y=L3÷[6（RLS）] - L7÷[336（RLS）3]+L11÷[42240（RLS）5] - L15÷[9676800（RLS）7]+L19÷[3530096640（RLS）9] - L23÷[1.8802409472×1012（RLS）11] （公式2）公式中L为计算点至ZH'或HZ'的弧长HZ'：AK0+368.213的坐标从YH1：AK0+223.715推算，L=LS=HZ'-YH1=368.213-223.715=144.498将L=LS 代入公式（1）、（2）得：X=117.1072 Y=59.8839L对应弦长C=√（X2+Y2）=131.5301偏角a1=arctg（Y÷X）=27°05’00.2”* 偏角计算用反正切公式，不要用其它公式。
