场地设计五讲教学讲义
场地设计讲课课件

•
•
3、气温
气温:指大气的温度,表示大气冷热程度的量。气温通常指将温度计放 在离地面1.5米高处的百叶箱内测得的空气温度。 衡量气温的指标:常年绝对最高和最低气温、历年最热月和最冷月的月 平均气温等。
•
•
•
4、降水
降水根据其不同的物理特征可分为液态降水和固态降水,还有液态固态混合型 降水:如雨夹雪等 降水量:降水量就是指从天空降落到地面上的液态和固态(经融化后)降水,没 有经过蒸发、渗透和流失而在水平面上积聚的深度。单位是毫米。 降水强度: 指单位时间的降水量。常用的单位是毫米/天、毫米/小时。
•
•
(三)、工程地质、水文和水文地质条件
• 工程地质、水文和水文地质条件的依据是地质勘查报告
• •
1、工程地质 工程地质地质勘查报告中工程地质条件包括: 地形地貌 地质构造 地层 测定地基土的物理力学性质指标 查明场地有无不良地质现象
• • •
2、水文与水文地质 水文条件是指江、河、湖、海及水库等地表水体的状况。 水文地质条件一般指地下水的存在形式、含水层厚度、矿化度、硬度、水温 及动态等条件。 地下水对建筑物的稳定性影响很大。
•
•
•
地震烈度:地震时一定点地面震动强弱的程度叫地震烈度。我国将地震烈度 分为12度。
•
震级与烈度,两者虽然都可反映地震的强弱,但含义并有一样。同一个地震, 震级只有一个,但烈度却因地而异,不同的地方,烈度值不一样。
•
例如,1990年2月10日,常熟-太仓发生了5.1级地震,
如果说在苏州是4级,在无锡是3级,这是错的。无论在何处,只能说常熟-太仓发 生了5.1级地震,但这次地震,在太仓的沙溪镇地震烈度是6度,在苏州地震烈度 是4度,在无锡地震烈度是3度。
大学建筑专业《场地设计》教学课件

场地的构成要素:室外活动设施
人对于建设项目的要求除了室内空间之外, 还会有室外空间的要求,比如体育运动、游戏 活动等。这些活动可能会要求在一些专门的室 外设施中进行,这使得运动场、游戏场等也常 常是某些类型场地中的一个组成部分。比如在 中小学校、幼儿园以及居住建筑的场地中,一 般都要求设有相应的室外活动设施。
11
场地的构成要素:建筑物
对于室内空间的要求往往是建设目的之中最 主要的部分,这使建筑物成为一个项目中最主要 的内容。
建筑物在场地中的存在形态,决定了基地利 用的基本模式,影响着整个场地的基本形态。
场地设计的基本概念
12
场地的构成要素:交通系统
道路、广场等所组成的交通系统将场地的各个部 分联系起来,同时也使它们同外部取得联系,所以在场地 中交通系统所起的是连接体和纽带的作用,这一连接作用 是十分关键的。
• 建设项目要符合所在地域、城市、乡镇总体规划 。 • 要节约用地,不占良田及经济效益高的土地。 • 有利于保护环境与景观 。
23
场地选择的基本要求
• 资源 • 场地面积 • 地界与地貌资料 • 气象资料 • 水文地质资料 • 工程地质资料
• 交通运输条件 • 给水排水条件 • 能源电信条件 • 安全保护条件 • 景观与环境 • 施工条件
场地设计的基本概念
14
场地的构成要素:绿化景园设施
绿化景园设施在场地中所起的作用是多方面的: • 首先,它是场地的功能载体之一。 • 其二,对于场地的风貌和景观效果的构成,起到的作
用是无可替代的。 • 其三,从环境保护和生态的角度来看,绿化景园设施
能对场地的小气候环境起到积极的调节作用。
场地设计的基本概念
31
给水排水条件
《场地设计作图讲》课件

场地设计软件常见问题与解决方案
软件安装问题:确保系统 要求满足,安装过程中可 能出现的问题及解决方法
软件操作问题:常见操作 错误及解决方法,如无法 打开文件、无法保存等
软件功能问题:对软件功 能的理解和使用,如如何 进行场地规划、如何进行 地形处理等
软件更新问题:如何更新 软件,更新过程中可能出 现的问题及解决方法
软件兼容性问题:与其他 软件的兼容性问题及解决 方法,如与其他设计软件 的协同工作等
软件安全问题:如何保护 软件安全,防止病毒和恶 意计规范概述与分类
场地设计规范:包括场地选址、布 局、设施、安全等方面的规定
场地设计标准:包括场地尺寸、设 施标准、安全标准等方面的规定
场地设计规范分类:分为室内场地 设计规范和室外场地设计规范
室内场地设计规范:包括室内空间 布局、设施、安全等方面的规定
室外场地设计规范:包括室外空间 布局、设施、安全等方面的规定
国家标准场地设计规范解析
场地设计规范:包括场地选址、 场地布局、场地设施等
场地设计标准:包括场地面积、 场地设施、场地环境等
场地设计软件操作
场地设计软件简介与选择
AutoCAD:广泛应用于建筑、机械、电子等 领域,具有强大的绘图和编辑功能。
Rhino:主要用于工业设计、珠宝设计等领域, 具有强大的曲面建模功能。
SketchUp:简单易用,适合初学者,主要用 于建筑、室内设计等领域。
Revit:BIM(Building Information Modeling)软件,适用于建筑、结构、机 电等领域,具有强大的协同设计功能。
文化场馆场地设计案例分析
案例名称: 国家大剧院
设计理念: 融合中国传 统文化元素 与现代建筑

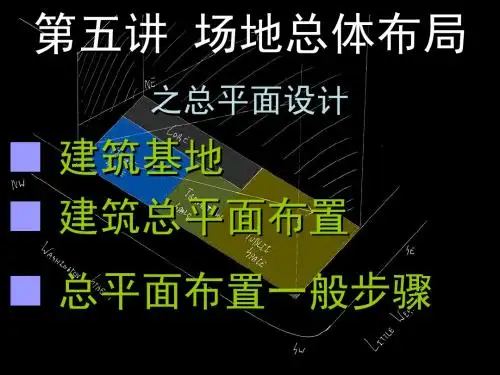

第五讲场地布局(二)局

▽拆、废旧建筑的范围边界, 相邻建筑物的名称和坐标。 ▽道路、铁路和排水沟的主要 坐标。 ▽绿化和景观设施布置。 ▽风玫瑰及指北针。 ▽主要经济技术指标和工程量 表。
▼ 方案设计阶段总平面设计深度
▽ 1、 场地的区域位பைடு நூலகம்。
2、 场地的范围(用地和建筑物各角点的座标 或定位尺寸、道路红线)。
3、 场地内及四邻环境的反映(四邻原有及规 划的城市道路和建筑物,场地内需保留的建筑物、 古树名木、历史文化遗存、现有地形与标高、水体、 不良地质情况等)。
▼ 消防车道
▽设置环行消防车道范围。 ▽城市道路或街区内道路应考虑 消防车的通行。 ▽消防车道的一些尺寸要求。 ▽建筑内院或天井的消防车道。 ▽尽端式消防车道。 ▽消防车道与高层建筑的关系。
■ 建筑总平面布置
▼ 总平面包括的内容
▽坐标网、坐标值
▽建筑物、构筑物的位置、 (其中主要)坐标、名称、层 数、室内设计标高
4、 场地内拟建道路、停车场、广场、绿地及 建筑物的布置,并表示出主要建筑物与用地界线 (或道路红线、建筑红线)及相邻建筑物间的距离。
5、 拟建主要建筑物的名称、出入口位 置、层数与设计标高,以及地形复杂时主要 道路、广场的控制标高。
6、 指北针或风玫瑰图、比例。
7、 根据需要绘制下列反映方案特性的 分析图: 功能分区、空间组合及景观分析、交通分析 (人流及车流的组织、停车场的布置及停车 泊位数量等)。地形分析、绿地布置、日照 分析、分期建设等。
▼ 场地分区
通过使用分析,确定功能组成(功 能块),在场地中进行布置。场地分区 与建筑布局属于同步进行的工作?
各类型建筑场地总平面布局详见 《建筑学场地设计》第五章。
某学院功能分区图
场地规划设计ppt课件

▪ 管线综合
第五ቤተ መጻሕፍቲ ባይዱ:详细场地设计
在场地设计中,建筑师对于管线综合的掌握,应能够协调、安排各 种工程管线在场地上的合理分布,需要适当地深入了解给水、排水、 热力、电力、电讯、燃气等各种管线方面的知识。
管线综合的工作,就是根据有关规范规定,综合解决各专业工程技 术管线布置及其相互间的矛盾,从全面出发,使各种管线布置合理、 经济,最后将各种管线统一布置在管线综合平面图上。
(4)电力线 电力线路系指将电能从发电厂或变电所输送到用户的线路。 为了保证电力线的绝缘性能和人身安全,电力线四周必须有足 够的安全距离。 电力线有架空线和埋地电缆两种敷设方式。
建 筑 场 地 设 计 site planning 6
第五章:详细场地设计
▪ 管线综合(管线分类)
(5)电信线路 电信线路一般指电话、广播、有线电视等线路。可用裸线、绝 缘线或电缆。 为了避免干扰,应尽可能远离电力线。
1
第五章:详细场地设计
▪ 详细场地设计的内容
道路交通:场地中道路的平剖面形式和尺寸的确定;停车场的平面 布置形式和尺寸的确定;
竖向定位:各种建构筑实体的平面和竖向定位,场地整体的竖向设 计,场地的雨水排除组织;
管线综合:场地中各种地上地下的工程管线设施的布置; 绿化景观:绿化种植设计,环境小品等等的具体形式的确定。
建 筑 场 地 设 计 site planning 10
▪ 管线综合(布置原则)
(4)电力电缆与电信管缆宜远 离,并按照电力管线在道 路东侧或南侧、电信管线 在道路西侧或北侧的原则 布置。这样可以简化管线 综合方案,减少管线交叉 的相互冲突。
第五章:详细场地设计
场地设计雷明ppt课件

明确设计目标
现场勘查
对场地进行实地考察,了解地形、环境、气候等条件。
资料收集与分析
收集相关资料,包括地质勘探报告、气象资料、周围环境等,进行分析以指导设计。
明确项目的目标,包括功能需求、预算和时间要求等。
初步构思
根据目标和现场条件,进行初步的设计构思。
概念设计
根据初步构思,进行概念设计,确定整体风格和主题。
文化元素
融入当地文化元素,使场地与周围环境相协调,体现地域特色。
确保地面防滑,避免使用者滑倒。
防滑处理
设置安全警示标识,提醒使用者注意安全。
安全警示
规划合理的紧急疏散通道和出口,确保在紧急情况下能够迅速疏散人群。
紧急疏散
合理控制场地设计的成本,避免浪费。
成本控制
资源利用
长期效益
充分利用现有资源,如地形、植被等,减少人工干预和建设成本。
考虑场地的长期效益,合理规划投资和维护成本。
03
02
01
场地设计的要素
指场地中空间的构成方式和布局,包括开放空间、半开放空间、封闭空间等。
空间形态
指空间的大小和比例,需要考虑人的尺度、场地的规模和周围环境的关系。
空间尺度
指空间的深度和层次感,通过空间的变化和组合,创造出丰富的空间感受。
空间层次
空间设计
对场地的空间进行合理规划,包括景观空间、活动空间等。
功能布局
根据使用需求,进行合理的功能分区和布局。
方案比较与选择
对多个方案进行比较,选择最优方案。
01
02
03
04
细化设计
对方案进行细化,包括景观节点、小品、植物配置等。
绘制施工图
《场地设计》课件上

综合性、政策性、地方性、预见性与阶段性、全局性、
技术性与艺术性
21
场地设计的基本原则和依据
25
1.1 等高线
1.1.1 等高线的概念
等高线:是在设定固定点或临时参考点为最底面高程
即零点高程 的基础上,将相同高程的点连接而成的封闭
曲线。
26
27
28
等高线上的高程注记数值字头朝向上坡方向,字体颜色同
5
主要内容:
分为七大部分:
第1部分场地表达,分析了场地设计的概念、等高线等。
第2部分场地调整,介绍了场地形式、场地的排水以及等高
线的调整等。
第3部分停车场 库 ,重点学习停车场的设计。
6
主要内容:
第4部分 建筑间距,学习防火间距、日照间距及遮挡、
视觉卫生间距等。
第5部分总平面设计,介绍了建筑基地内的各种红线,了
解典型建筑的总平面布置。
第6部分道路,介绍道路分类及分级、道路竖向设计等。
第7部分管线与绿化,结合规范对管线布置和场地绿化
进行归纳分析。
7
第一章 场地设计概述:
建筑设计的三个向度的基本问题
来自内部的要求—使用/空间
来自外部的要求—场地/环境
建筑产生于内外之间—材料/技术
场地设计
度和图纸比例。比例大或地形起伏较小,应采用较小的等
高距,反之则采用较大的等高距。
场地排水方向总是垂直于等高线。
31
32
33
1.1.2 高 程
每个国家都会有一固定点作为国家地形的零点高程。
高程:以大地水准面 如青岛平均海平面 作为零点起算
的地面上各点的高程,称为绝对高程或海拔高程。采用
场地设计解析PPT课件

交通设施:指由道路、停车场和广场组成的交通系统,分为人流
交通、车流交通、物流交通。主要解决建设场地内个建筑物之间 及场地与城市之间的联系,是场地的重要组成部分;
室外活动设施:是适应人们室外活动的需要,供休息、娱乐交往
的场所;是建筑室内活动的延续及扩展。对于教育和体育建筑来 说,室外活动设施又是项目的必不可少的组成部分;
.
14
场地设计ห้องสมุดไป่ตู้概念
场地设计 Site Design
场地设计的概念(Site Design)
场地设计是针对基地内建设项目的总平面设计,是依据建设项目 的使用功能要求和规划设计条件,在基地内外的现状条件和有关 法规、规范的基础上,人为地组织与安排场地中各构成要素之间 关系的活动。
室外展览场、室外绿地等内容这里的“场地”概念相对于“建筑物” 而存在。其实质为“室外场地”。
广义概念上场地指基地中包含的全部内容所组成的整体,包括建筑物、
构筑物、交通设施、室外活动设施、绿化及环境景观设施和工程系统 等。
.
11
场地设计 Site Design
场地的构成要素
场地的构成要素
建筑物、构筑物:工程项目最主要内容,场地的核心要素,对场
绿化及环境景观设施:对场地的生态环境、文化环境起重要作用,
体现场地的气质,营造优良的景观效果;
工程系统:保证建设项目正常使用的工程管线和场地稳定和安全
的构筑物(挡土墙、边坡)。
.
12
场地类型的划分(一)
场地设计 Site Design
按工程建设项目的使用特征划分 工业建设场地:工业项目的建设场地; 民用建设场地:学校、幼儿园、住宅、商场、体育馆、影剧院、 办公楼和车站等的建设场地。
(第三部分)场地设计005-7ppt课件

•协调建筑物内部功能与外部环境。
因此场地总体布局决定整个设计的方向,关系到整 个设计的成败。
8
场地分区:
■ 场地分区的思路 从内容组织的要求出发来进行功能分区和组织 从基地利用的角度出发进行用地划分
■ 用地划分 集中的方式 均衡的方式
■ 内容分区 分区的依据 各分区之间的相互关系
35
36
■ 分区的依据
空间的动与静:按照使用者活动的性质或状态来
划分动区与静区,这中间有时又有中性空间形成联 系与过渡。如文化馆场地中阅览、展览部分为静区; 游艺、交谊部分为动区;之间的室外展场、绿化庭 院为中性过渡空间。
37
■ 分区的依据
空间的公与私:按照使用人数的多少或活动私密
性要求来划分公共性空间和私密性空间,介于两者 之间的则为半私密空间。如居住小区公共中心为公 共性空间;组团绿地为半公共空间;宅前小院为相 对私密性空间。
15
16
17
■ 建筑与基地利用
建筑布局:
18
•比例悬殊
19
•比例适中
20
21
22
•比例适中
23
•比例相当
24
25
26
27
■ 建筑与基地形态
一般情况下,建筑布局需要结合地形形态,建筑平面形状应与用地形状想呼 应,即要注意建筑平面轮廓、走向与用地边界相形成一定的空间关系,而不 使剩余的地块像个“下脚料”一样残缺不全,保证场地空间和和谐完整。
以空间为核心,建筑围合空间
建筑与空间相互穿插
■ 建筑的群体组合
居住建筑的群体组合方式
行列式
周边式
点群式
混合式
公共建筑的组合方式
《场地设计》讲义-12页word资料

《场地设计》讲义黑龙江建筑职业技术学院建筑系2008年8月19日第一讲场地设计简述作为未来的建筑师,没接触过场地设计和实践仅靠理解场地环境,会解决场地布置,这还远远不够,应具有场地设计的综合设计作图能力和实践设计组织能力,熟练掌握场地内建筑物、构筑物、道路绿化、管线工程布局和场地竖向设计等。
所以说场地设计这项工作设计内容宽泛,问题复杂一、场地设计工作特征1.综合性涉及社会、经济、工程技术、环境等多学科内容,受气象、水文、地质、地形、土地建设条件、技术经济和工程技术方面的影响。
如在进行场地内外部空间组合、建筑的形态及布置、绿化设计等工作时,需要从建筑与环境艺术两个方面考虑,场地设计还涉及到土石方工程、管线工程和专项工程。
2.政策性场地设计与国家有关的法律、法规、政策密切相关,是一项政策性很强设计工作。
3.地方性场地设计与场地所处的纬度、地区、城市等密切相关,设计时考虑适应建筑环境特点、地方风俗习惯等。
4.预见性场地设计是主观对客观的反映,一旦付诸实施便具有相对的长期性,这就要求场地设计具有科学的预见性。
二、场地设计与建筑设计的关系1.场地设计与建筑设计的重要性场地设计作为建筑设计工作的重要组成部分,与建设项目的性质、规模相适应,服从建筑设计的总体安排,并要满足建筑的功能、技术、安全、经济、美观等各方面的要求。
2.场地设计贯穿于建筑设计的全过程场地设计分为两个阶段,初步设计阶段着重于场地条件及有关要求的分析、场地总平面布局、道路竖向布置方案、场地空间景观设计等;施工图设计阶段包括场地内各项设施定位、竖向设计、管线综合及有关室外设计详图等。
3.场地设计对建筑设计的制约场地设计过程中,设计者对场地条件及建设项目进行全面分析,各功能区之间的联系具有相对的独立性,做到闹静分开、洁污分离、内外分开等等,,其间交通流线及出入口应减少相互交叉与干扰;同时明确建筑群的主从关系,完善空间布置,安排场地内各种绿化及环境设施。
《场地设计》课件

通过设计构思,将抽象的设计理念转化为具体的方案 ,为后续方案设计提供基础。
方法与步骤
确定设计主题、进行创意构思、绘制草图、评估优化 。
方案设计
方案设计
根据设计构思,对场地进行详细规划,包括空间布局、景观设计 、设施配置等。
目的与意义
通过方案设计,将初步设计方案细化,为后续施工图设计提供依 据。
场地设计涉及领域
景观设计、城市规划、建筑学、环 境心理学等。
场地设计特点
因地制宜、以人为本、生态优先。
场地设计的目的和意义
提高生活质量
通过创造优美的户外环境,满 足人们休闲、娱乐、运动等方
面的需求,提高生活质量。
传承文化
场地设计可以传承和弘扬地域 文化,通过景观塑造展现地方 特色和历史底蕴。
促进生态可持续发展
学校场地设计旨在创造一个安全、舒适、高效的学习环境 ,满足师生的教学需求。
学校场地设计要点
包括合理规划教学空间、注重校园文化建设、提供便捷的 交通设施等。
学校场地设计案例分析
选取具有代表性的学校场地设计案例,对其设计理念、手 法和效果进行深入剖析。
05
CATALOGUE
案例分析
案例一:某居住区场地设计
设施要素
设施布局
合理规划设施的位置பைடு நூலகம்分布,以满足使用需求。
设施功能
明确设施的使用功能,提高设施的使用效率。
设施质量
注重设施的质量和舒适性,提升使用体验。
生态要素
生态平衡
保护和恢复场地生态系统的平衡,维护生物多样性。
节能环保
采用绿色建筑材料和节能技术,降低能耗和减少环境污染。
雨洪管理
合理规划雨水排放和利用,减少洪涝灾害风险。
场地设计ppt

场地设计ppt.txt ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT,或下载源文件到本机查看。
场地设计(场地设计(二)西南交通大学建筑学院一、场地设计的概念(一)概念:概念:场地设计(site design),场地设计(site design),是针对基地内建设项目的总平面设计,是依据建设项目的使用功能要求项目的总平面设计,和规划设计条件,在基地内外的现状条件和有关法规、和规划设计条件,在基地内外的现状条件和有关法规、规范的基础上,规范的基础上,人为地组织与安排场地中各构成要素之间关系的活动。
之间关系的活动。
场地设计既提高基地利用的科学性,场地设计既提高基地利用的科学性,又使场地中的各要素,的各要素,尤其是建筑物与其他要素形成一个有机整体,保证建设项目能合理有序地进行使用,发挥出经保证建设项目能合理有序地进行使用,济效益和社会效益。
同时,济效益和社会效益。
同时,使建设项目与基地周围环境有机结合,产生良好的环境效益。
境有机结合,产生良好的环境效益。
(二)场地设计工作的内容一般包括以下7部分:一般包括以下7部分: 1.场地设计条件分析 1.场地设计条件分析踏勘现场基础上,分析场地的自然条件自然条件、踏勘现场基础上,分析场地的自然条件、建设条件和城市规划的要求等条件和城市规划的要求等,明确影响场地设计的关键因素及问题。
从全局出发,提出场地总体布局的可能因素及问题。
从全局出发,可行性及实现这些可行性的优化可能及存在间题,性、可行性及实现这些可行性的优化可能及存在间题,为后续工作打下基础。
为后续工作打下基础。
2.场地总体布局 2.场地总体布局结合场地的现状条件,分析研究建设项目的各种结合场地的现状条件,使用功能要求,明确功能分区,合理确定场地内建筑使用功能要求,明确功能分区,合理确定场地内建筑构筑物及其他工程设施相互间的空间关系,物、构筑物及其他工程设施相互间的空间关系,进行平面布置,平面布置,绘制空间形态透视图3.交通组织 3.交通组织合理组织场地内的各种交通流线,合理组织场地内的各种交通流线,避免不同性质的人流、车流之间的相互交叉干扰;的人流、车流之间的相互交叉干扰;根据初步确定的构筑物布置,进行道路、停车场、广场、建、构筑物布置,进行道路、停车场、广场、出人口等交通设施的具体布置,调整总平面图中建筑布置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
大乔木——点缀、衬托高大建筑物或创造明暗空间变化
等;
中乔木——具有包容建筑或建筑群的围合功能;
小乔木——最接近人体适合的仰视角度,成林景观或单
体点景的效果。
4
植物种类: (2)灌木 灌木分为常绿灌木和落叶灌木。 大灌木高2m以上、1-2m为中灌木、不足1m为小灌木。 灌木——月季、木槿、迎春、连翘等 大、中灌木:用于景观分隔与空间围合,屏蔽视线与限 定不同功能空间。 小灌木:具有形成矮墙、篱笆以及护栏的功能,对使用 者在空间中的行为活动与 景观欣赏有着明显的影响, 易形成半开放式空间。
11
1.3 道路绿地布局与景观规划
A 乔木的分车绿带宽度应不小于1.5m;主干道的分车绿 带宽度宜大于等于2.5m;行道树绿带宽度应不小于1.5。
B 主次干道中间分车绿带和交通岛绿地不得布置成开放式 绿地。
C 路侧绿带设计:路侧绿带宽度大于8m时,可设计成开
放式绿地。
12
停车场绿化
13
14
15
8
四绿化布置的形式 1。规则式——严整的中轴对称或近似对称的布局,呈 几何图形;该形式一般用于为了营造严肃、雄伟气氛 的场地之中,如纪念性建筑、政府办公建筑等 2。自然式——不追求对称,一般顺其自然地形。该形 式适用于居住小区的中心花园、一般机关单位的小花 园。 3。混合式——结合规则式和自然式的特点,应用于同 一场地绿化布局中,同时体现了人工美与自然美。
建筑学场地设计
场地设计
1
第六章 绿化设计
绿化概念: 1.绿地率:城市一定地区内各类绿化用地总面积占该地区 总面积的比例。 2.绿带:在城市组团之间、城市周围或相邻城市之间设 置的用以控制城市扩展的绿色开敞空间。 3.公共绿地:城市中向公众开放的绿化用地,包括其范 围内的水域。 4.专用绿地:城市中行政、经济、文化、教育、卫生、 体育、科研、设计等机构或设施,以及工程和部队驻地 范围内的绿化用地。 5.防护绿地:城市中用于具有卫生、隔离和安全防护功 能植物一般为树木、花卉、草坪以及地被植物。
树木可分为乔木、灌木、藤木三类。
(1)乔木——松、杉、杨、柳、木棉、凤凰木等
乔木分为常绿乔木和落叶乔木。
依照树形高矮分为大乔木(20m以上)、中乔木(8-
20m)、小乔木(8m以下)。
可作为植物空间的划分、围合、屏障、装饰、引导以及
美化作用。
9
五场地绿化布置的要点
(一)场地主出入口的绿化布置:重点进行装饰性绿 化,并配以建筑小品,可采用规则而开敞的手法,以 突出场地的入口气氛。
(二)建筑物周围绿化布置:作用是防风、防夏日的 强光和西晒,减弱噪声,防粉尘和美化环境等。
(三)道路交通设施周围绿化布置
1。道路绿化
2。停车场绿化
3。广场绿化 10
2
绿地分类: 绿地按主要功能进行分类:分为大类、中类、小类三个 层次。通常采用英文字母与阿拉伯数字混合型代码表示。 比如:G1-公园绿地、G2-生产绿地、G3-防护绿地、 G4-附属绿地、G5-其他绿地 G111-全市性公园 G135-风景名胜公园 G136-游乐公园 G134-历史名园 G43-工业绿地 G47-市政设施绿地
(3).广场绿化:广场绿化应利于人流、车流集散。
公共活动广场:集中成片绿地不应小于公共活动广场总
面积的25%。
21
车站、码头、机场的集散广场绿化:不小于10%。 (4).风景区绿化: (5).公园绿化: (6).工业企业绿化:
22
第四节 种植设计立面构成 1,连续式种植 2,中心突出遮挡式种植 3,夹景、深远明亮式种植 4,三角侧重式种植 5,组合式种植
(六)用地边缘绿化布置
16
第二节 绿化种植设计
1.绿化平面布局:
按位置不同分为:周边围合式、中心式、对景式、边侧
式、全面式。
按人流的分配不同:规则式、自然式、混合式。
2.绿化一般规则:
划分空间;
行道树;
限制行人:
遮挡视线:
阻隔噪声、风沙及冷空气:
遮挡烈日:
室内外空间过渡:
美化和观赏: 抗污染:
17
1.道路绿化 1.1 道路绿化:指路侧带、中间分隔带、两侧分隔带、立 体交叉口、平面交叉口、广场、停车场以及道路用地范围 内的边角空地等处的绿化。
1.2 道路绿化规划与设计原则:
1.道路绿化应以乔木为主,乔木、灌木、地被植物相结合
2.应符合行车视线和行车净空要求
3.修建道路时,宜保留有价值的原有树木、古树名木等
23
第五节 环境景观设施
一、水景
水是场地环境美化设施的基本素材之一。
水的作用是多方面的:调节周围空气的温湿度;流水发出 的愉悦之声可以减弱和掩蔽周围环境中的噪声;一定规模 的水体能为人提供多种室外活动;
水体分类:自然式水体、规则式水体和混合式水体。
二、其他设施
(一)座椅、桌凳(二)栅栏、围墙、栏杆
(三)污物贮筒(四)绿地灯具(五)标志
24
25
26
27
5
第一节 绿化布置 一场地绿化的作用 1.保护环境、调节场地小气候 2。绿化是场地不可缺少的功能设施 3。美化环境、陶冶情操 二绿化布置的任务:绘制绿化工程总平面图
7
三绿化布置的原则 (1)坚持以人为本的原则; (2)坚持适用、经济、美观的原则; (3)场地有不同分区时,绿化形式要与不同分区的环境 相适应。 (4)绿化布置要因地制宜,充分利用现有的条件。 (5)对风景林、名胜古迹和革命纪念地的林木、自然保 护区的森林及自然保护区外的珍贵林木和有特殊价值的植 物资源,均应认真保护。
18
19
20
第三节 部分功能区绿化
(1).居住区绿化:新区绿化≥30%,旧区改建绿化 ≥25%。
包括:公共绿地、宅旁绿地、配套公建所属绿地和道路 绿地(不包括屋顶、晒台的人工绿地)
组团绿地应保证不少于1/3的绿地有直射阳光。
(2).医院绿化:防尘、消声、过滤细菌、净化空气、 改善微气候的作用。
(四)集中绿地:是人们室外各种活动的主要场所。 在集中绿地内,要有一定得功能分区和景观分区,要 按使用者的行为规律、习惯和爱好进行设计。
其设计应与周围的建筑物协调,使绿化空间和建筑空 间互相渗透;绿地内可设置一些园林建筑小品,多设 些座椅,以供使用者休息。
(五)活动场地绿地:
1.体育场地绿化
2.活动场地绿化
