频率合成器的设计与制作汇总
一种频率合成模块的设计和实现
![一种频率合成模块的设计和实现](https://img.taocdn.com/s3/m/fba26b58a517866fb84ae45c3b3567ec102ddced.png)
一种频率合成模块的设计和实现随着技术的发展,计算机系统的能力不断增强,模块化的设计成为最常用的技术之一。
在信号处理方面,多种频率合成技术应运而生,成为系统中的重要组件。
这种技术有助于精确调节系统的工作频率,从而实现系统的高效运行。
本文介绍一种新型的基于频率合成技术的模块,该模块可以准确控制系统的工作频率。
一、频率合成基本原理频率合成是一种基于频率技术的多变频技术,它可以更精确地控制信号的频率和幅度,从而改变信号的特性。
频率合成的基本原理是:首先将一个频率拆分为多个不同频率的子信号,然后将这些子信号重新组合,形成一个新的频率信号,最后根据需要可以调整新信号的幅度,从而达到调节信号特性的目的。
二、设计模块本文设计了一种基于频率合成技术的模块,可以准确控制系统的工作频率。
该模块包括三部分:控制器、频率源和频率控制器。
控制器是主要控制部分,负责识别系统的输入信号,根据输入的内容判断需要的工作频率,并将命令发送给频率源和频率控制器。
频率源是信号来源,根据控制器控制,按照所需要的频率输出信号,并将其传递给频率控制器。
频率控制器负责调节信号的幅度,从而改变信号的输出频率。
三、实施过程本文的模块设计采用了系统的可编程方法,以方便应用不同的控制策略。
在实施过程中,将首先运行控制器,以识别系统的输入信号,根据输入的内容,自动确定应用的工作频率,并将命令发送给频率源和频率控制器,以改变信号的特性。
然后,频率源将根据上述指令,输出自定义的频率信号,并将其发送给频率控制器。
最后,频率控制器根据控制器的要求,调节信号的幅度,从而实现精确控制系统的工作频率。
四、性能分析本文提出的新型频率合成模块具有良好的稳定性,能够精确控制系统的工作频率,有效提升系统运行效率。
该模块具有较高的抗干扰能力和准确度,可以确保系统功能的可靠性和稳定性。
此外,该模块还具有节省空间、低成本、易于维护等优点,因而受到用户的欢迎。
五、结论本文提出了一种新型的基于频率合成技术的模块,该模块可以准确控制系统的工作频率,提高系统的运行效率。
一种频率合成模块的设计和实现
![一种频率合成模块的设计和实现](https://img.taocdn.com/s3/m/0a445c5e03768e9951e79b89680203d8ce2f6a27.png)
一种频率合成模块的设计和实现
1.频率合成模块
频率合成模块是一种能够将一系列不同频率的声音放在一起播放的模块。
这种模块的设计可以说是把一系列音符放在一起,并且可以根据需要进行频率调节。
这种模块一般有两种类型:频率合成环和模拟频率合成器。
1.1频率合成环
频率合成环是一种环状的电路模块,它可以输入多个声音,并输出单一的频率合成声音。
它主要由滤波器、振荡器和功率放大器等元件组成。
在这种模块中,滤波器用来筛选出输入的多个不同声音的频率,振荡器用来创建特定的声音模式,而功率放大器则有助于提高声音的放大程度。
1.2模拟频率合成器
模拟频率合成器(analog frequency synthesizer)是一种由多个模拟电路组成的电子设备,能够将多个声音转换成单一频率合成声音。
它主要由多个类似滤波器、振荡器和功率放大器等模拟电路组成,可以实现滤波、振荡、功率放大等功能,从而合成单一频率的声音。
1.3实施步骤
在实施频率合成模块设计之前,要先确定要使用的技术,以及要使用哪些组件。
比如,要使用模拟还是数字技术;是使用滤波器还是振荡器。
然后就可以开始设计电路模块,包括确定滤波器增益,振荡器频率等。
最后,完成这一切以后,就可以测试实施结果,确保可以获得单一频率合成的音调。
2.结论
频率合成模块可以将多个不同频率的声音合成成单一的频率声音,目前主要有两种技术:模拟和数字。
设计过程需要考虑模块的技术类型,以及使用哪些组件,并实施模块的设计。
最后测试及确保可以得到单一的频率合成的音调。
锁相频率合成器的设计

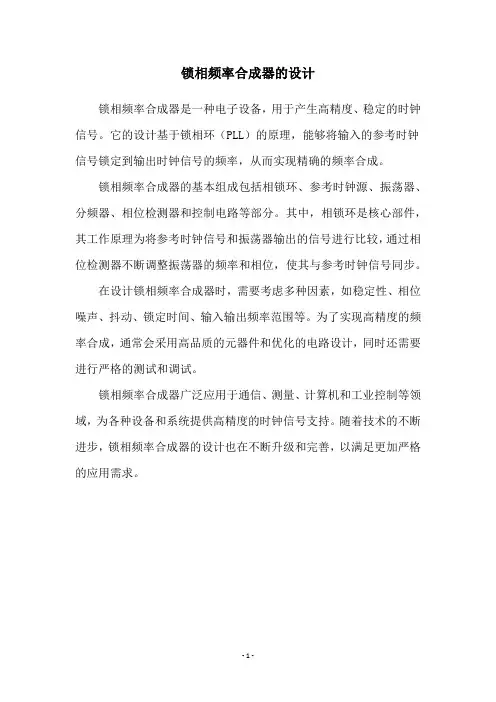

![锁相频率合成器的设计](https://img.taocdn.com/s3/m/fddda88df021dd36a32d7375a417866fb94ac07a.png)
锁相频率合成器的设计
锁相频率合成器是一种电子设备,用于产生高精度、稳定的时钟信号。
它的设计基于锁相环(PLL)的原理,能够将输入的参考时钟信号锁定到输出时钟信号的频率,从而实现精确的频率合成。
锁相频率合成器的基本组成包括相锁环、参考时钟源、振荡器、分频器、相位检测器和控制电路等部分。
其中,相锁环是核心部件,其工作原理为将参考时钟信号和振荡器输出的信号进行比较,通过相位检测器不断调整振荡器的频率和相位,使其与参考时钟信号同步。
在设计锁相频率合成器时,需要考虑多种因素,如稳定性、相位噪声、抖动、锁定时间、输入输出频率范围等。
为了实现高精度的频率合成,通常会采用高品质的元器件和优化的电路设计,同时还需要进行严格的测试和调试。
锁相频率合成器广泛应用于通信、测量、计算机和工业控制等领域,为各种设备和系统提供高精度的时钟信号支持。
随着技术的不断进步,锁相频率合成器的设计也在不断升级和完善,以满足更加严格的应用需求。
- 1 -。
数字频率合成器设计实例
![数字频率合成器设计实例](https://img.taocdn.com/s3/m/60f60f7130126edb6f1aff00bed5b9f3f80f7210.png)
数字频率合成器设计实例数字频率合成器设计实例数字频率合成器(Digital Frequency Synthesizer)是一种能够产生不同频率信号的设备。
它通过使用数字技术和数学算法来合成所需的频率,具有高精度和稳定性。
在本文中,我们将逐步介绍数字频率合成器的设计过程。
1. 设定所需频率范围:首先,确定所需合成的频率范围。
这取决于具体应用,例如音频处理、无线通信等。
假设我们的频率范围为1Hz到10kHz。
2. 确定采样率:采样率是指每秒钟对信号进行采样的次数。
根据香农抽样定理,采样率应大于信号最高频率的两倍。
在我们的例子中,最高频率为10kHz,因此选择采样率为至少20kHz。
3. 选择数字信号处理器(DSP):为了实现数字频率合成器,我们需要选择一种适合的DSP芯片。
DSP芯片能够高效地执行数字信号处理任务,例如信号生成和滤波。
选择一款性能强大且易于编程的DSP 芯片,以满足所需的合成要求。
4. 设计频率控制模块:频率控制模块是数字频率合成器的核心部分,用于生成所需频率的数字信号。
它通常由相位锁定环(PLL)和数字控制振荡器(NCO)组成。
a. 相位锁定环(PLL):PLL是一种控制系统,通过比较输入信号的相位和参考信号的相位差异来产生所需频率的输出信号。
通过调整参考信号的频率和相位,PLL可以实现精确的频率合成。
b. 数字控制振荡器(NCO):NCO是一种可编程振荡器,能够生成具有可变频率的数字信号。
通过调整输入的控制参数,NCO能够实现不同频率的信号合成。
5. 编程实现:根据DSP芯片的编程手册和软件开发工具,编写相应的代码实现频率控制模块。
通过配置PLL和NCO的参数,以及设置合适的参考信号,实现所需频率的合成。
6. 验证和调试:使用示波器或频谱分析仪等测试工具,验证合成的频率是否符合要求。
如果发现频率偏差或其他问题,可以通过调整PLL和NCO的参数来进行调试和校准。
7. 优化和改进:根据实际应用需求和反馈,对数字频率合成器进行优化和改进。
频率合成器的设计
![频率合成器的设计](https://img.taocdn.com/s3/m/56d271240a4e767f5acfa1c7aa00b52acfc79c83.png)
频率合成器的设计频率合成器的设计1 前言频率合成器是现代无线通信设备中一个重要的组成部分,直接影响着无线通信设备的性能。
频率合成技术历经了早期的直接合成技术(DS)和锁相合成技术(PLL),发展到如今的直接数字合成技术(D DS)。
直接数字合成技术具有分辨率高,转换速度快,相位噪声低等优点,在无线通信中发挥着越来越重要的作用。
随着大规模集成电路的发展,利用锁相环频率合成技术研制出了很多频率合成集成电路。
频率合成器是电子系统的心脏,是决定电子系统性能的关键设备,随着通信、数字电视、卫星定位、航空航天、雷达和电子对抗等技术的发展,对频率合成器提出了越来越高的要求。
频率合成技术是将一个或多个高稳定、高精确度的标准频率经过一定变换,产生同样高稳定度和精确度的大量离散频率的技术。
频率合成理论自20世纪30年代提出以来,已取得了迅速的发展,逐渐形成了目前的4种技术:直接频率合成技术、锁相频率合成技术、直接数字式频率合成技术和混合式频率合成技术。
本文是以如何设计一个锁相环频率合成器为重点,对频率合成器做了一下概述,主要介绍了锁相环这一部分,同时也对锁相环频率合成器的设计及调试等方面进行了阐述。
2总体方案设计实现频率合成的方法有多种,可用直接合成,锁相环式,而锁相环式的实现方法又有多种,例如可变晶振,也可变分频系数M,还可以用单片机来实现等等。
下面列出了几种用锁相法实现频率合成的方案。
2.1方案一SHAPE \* MERGEFORMAT图2.1 方案一原理框图如图2.1所示,在VCO的输出端和鉴相器的输入端之间的反馈回路中加入了一个÷N的可变分频器。
高稳定度的参考振荡器信号f R经R 次分频后,得到频率为f r的参考脉冲信号。
同时,压控振荡器的输出经N次分频后,得到频率为f d的脉冲信号,两个脉冲信号在鉴频鉴相器进行频率或相位比较。
当环路处于锁定状态时,输出信号频率:fo= N*f d。
只要改变分频比N,即可实现输出不同频率的fo,从而实现由fr合成fo的目的。
频率合成器设计
![频率合成器设计](https://img.taocdn.com/s3/m/6c53ba13650e52ea55189825.png)
摘要频率合成器是利用一个或多个标准信号,通过各种技术途径产生大量离散频率信号的设备。
本文系统地阐述了锁相环频率合成器的基本工作原理,较深入地分析了锁相环路的组成和工作过程,建立其相位模型以及动态方程,并且对环路滤波器和各组成部分进行了详细的分析。
在此基础上,针对CD4046系统的技术特点,以集成数字锁相芯片为核心精心设计了频率合成电路,构成了多频点输出频率合成器。
为了改善环路的捕获性能,进一步抑制鉴相器输出电压中的载频分量和高频噪声,降低由VCO控制电压的不纯而引起的寄生输出以及其他各种杂散噪声,对环路滤波器进行了重点设计,合理选择和计算了环路的参数,进而使得集成锁相环频率合成电路的功能得到了充分发挥,为CD4046系统提供了良好的本振源。
关键词:频率合成器锁相环路CD4046目录引言 (3)第一章频率合成基本原理 (4)1.1 频率合成的概念 (4)1.2 频率合成器的主要技术指标 (5)1.3 锁相频率合成器 (5)第二章锁相环路的基本工作原理和CD4046的介绍 (6)2.1 锁相环路的工作原理 (6)2.2 锁相环路各组成部分的作用 (6)2.3 数字式锁相环路CD4046 (7)2.4 CD4046的介绍 (8)2.5 CD4046工作原理 (9)2.6 CD4046典型应用电路 (9)第三章频率合成器的设计与制作 (11)3.1 实验的设计指标和要求 (11)3.2 设计步骤 (11)3.3 设计电路图 (12)3.4 电路板制作 (12)总结 (14)参考文献 (15)引言频率合成是以一个或少量的高准确度和高稳定度的标准频率作为参考频率,由此导出多个或大量的输出频率,这些输出频率的准确度与稳定度与参考频率是一致的。
频率合成在通信、雷达、测控、仪器仪表等电子系统中有广泛的应用,频率合成器有直接式频率合成器、直接数字式频率合成器及锁相频率合成器三种基本模式。
前两种属于开环系统,具有频率转换时间短,分辨率较高等优点。
简易DDS频率合成器设计
![简易DDS频率合成器设计](https://img.taocdn.com/s3/m/b4c0e92e482fb4daa58d4ba2.png)
目录第一章系统分析与设计方案 (1)1.1 DDS设计原理介绍 (1)1.2直接数字式频率合成器(DDS)的基本结构 (1)1.3基本DDS结构的常用参量计算 (1)1.3.1 DDS的输出频率f out 。
(1)1.3.2 DDS产生的相位。
(1)1.3.3 DDS的频率分辨率。
(1)1.3.4 DDS的频率输入字FW计算。
(2)1.4 DDS的工作原理 (2)1.4.1相位累加器与频率控制字FW (2)1.4.2 相位控制字PW (2)第二章软件设计 (3)2.1 Verilog HDL程序 (3)2.1.1 8位加法器程序代码 (3)2.1.2 16位加法器程序代码 (3)2.1.3 8位寄存器程序代码 (3)2.1.4 16位寄存器程序代码 (4)2.1.5 dds代码程序 (4)2.1.6 ROM的创建 (4)第三章实验仿真 (5)3.1 原理图 (5)3.1.1 ROM (5)3.1.2 八位加法器 (5)3.1.3 十六位加法器 (5)3.1.4 八位寄存器 (6)3.1.5 十六位寄存器 (6)3.2 仿真波形 (6)3.3 D/A转换电路 (9)3.3.1 DAC0832结构及工作原理 (9)3.3.2 D/A转换电路模块 (10)3.4 实验结果 (10)3.5 调试过程 (10)3.5.1对adder8、adder16、reg8、reg16的调试 (10)3.5.2. D/A转换电路的调试 (10)3.5.3.输出波形的调试 (10)第四章心得体会 (11)第五章参考文献 (12)第一章系统分析与设计方案1.1 DDS设计原理介绍DDS即Direct Digital Synthesizer数字频率合成器,是一种基于全数字技术,从相位概念出发直接合成所需波形的一种频率合成技术,是一种新型的数字频率合成技术。
具有相对带宽大、频率转换时间短、分辨力高、相位连续性好等优点,很容易实现频率、相位和幅度的数控调制,广泛应用于通讯领域。
频率合成器的设计3-5-2
![频率合成器的设计3-5-2](https://img.taocdn.com/s3/m/70153cbef121dd36a32d8236.png)
• 3.VCO的调谐范围 的调谐范围
因为频率覆盖范围是36~57MHz,根据变容二极管的 根据变容二极管的 因为频率覆盖范围是 调谐范围,应采用分段方案实现 调谐范围,应采用分段方案实现 • 第一频段 36~46MHz • 第二频段 46~57MHz
N 1max = 46 MHz N 2max = 57 MHz
• 5.确定自然角频率 ω n 确定自然角频率
根据技术要求,应能通过音频调相信号 故 根据技术要求 应能通过音频调相信号,故 应能通过音频调相信号 先确定带宽,即截止频率 先确定带宽 即截止频率 ω
c
ωc = 2π f = 2π × 3 × 103 rad s
则
ωn = ωc
[2ξ + 1 + (2ξ + 1) + 1]
K0 Kd R1C = τ 1 = 2 N maxω n
K0 Kd 2.83 × 10−6 R1 = = 2 N maxω n C C
取电容标称值 C = 0.15 µ F 则 R1 = 1887Ω
§3-5-2
频率合成器的设计实例
取标称值 R1 = 1.8 K Ω 而
2ξ R2 = = 17575Ω ω nC
§3-5-2
频率合成器的设计实例
§3-5-2
频率合成器的设计实例
• [例]设计一个能输出音频调相信号的数字式频 例 设计一个能输出音频调相信号的数字式频 率合成器. 率合成器 • 一.技术指标 技术指标 • 1.工作频率 工作频率 f = 36 57 MHz
0
• 2.输出频率间隔 输出频率间隔 • 3.转换时间 转换时间
K0 =
2π × (46 − 36) × 106 rad 10V
频率合成器设计
![频率合成器设计](https://img.taocdn.com/s3/m/35b7c6653c1ec5da50e270f4.png)
题目:频率合成器——基于4046的锁相环频率合成器一、课程设计目的:1.熟悉期间4046的基本原理和性能。
2.掌握频率合成器的原理和合成技术。
3.熟悉和掌握所学的各个器件,芯片,以及熟练的应用。
4.理解入锁和失锁的概念和原理。
5.融会贯通所学的高频知识,能够灵活的应用和设计。
6.理解和熟练分析基本的电路。
二、课程设计题目描述和要求:频率合成是以一个或少量的高准确度和高稳定度的标准频率作为参考频率,由此导出多个或大量的输出频率,这些输出的准确度与稳定度与参考频率是一致的。
锁相的意义是相位同步的自动控制,能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环,简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器(PC)、压控振荡器(VCO)、低通滤波器三部分组成。
频率合成器有直接式频率合成器、直接数字式频率合成器及锁相频率合成器三种基本模式,前两种属于开环系统,因此是有频率转换时间短,分辨率较高等优点,而锁相频率合成器是一种闭环系统,其频率转换时间和分辨率均不如前两种好,但其结构简单,成本低。
并且输出频率的准确度不逊色与前两种,因此采用锁相频率合成。
频率合成器是一个系统,最初产生的一系列频率为参考频率的整数倍,参考频率通常是固定的。
这样的合成器称为整数N频率合成器。
频率合成器技术也不断前进,出现也很多新型的频率合成电路,并在通信电路中得到广泛应用。
锁相环由鉴相器、环路滤波器和压控振荡器组成。
频率合成一个或少量的高准确度高稳定的标准频率作为参考频率,由此导出多个或大量的输出频率.这些输出频率的准确度和稳定度与参考频率是一致的,频率合成器就是用来产生这些频率的部件.技术要求:1.达到输出为4-10M赫兹。
2.频率间隔为5K 赫兹。
3.基于4046芯片的设计。
三、课程设计报告内容及原理:原理框图如下,锁相环路对稳定度的参考振动器锁定,环内串接可编程的分频器,通过改变分频器的分配比N ,从而就得到N 倍参考频率的稳定输出。
浅谈频率合成器技术及设计要点
![浅谈频率合成器技术及设计要点](https://img.taocdn.com/s3/m/9cc2e4c50722192e4436f6bd.png)
浅谈频率合成器技术及设计要点本文对频率合成器的实现方式进行了大概的分析,给出了各种合成技术的基本概念、优缺点及应用环境,阐述了频率合成器的主要性能要求,并给出了具体的设计要求。
标签:频率合成技术;频率合成器性能要求;设计要点1 频率合成技术频率合成技术是将一个或多个高稳定、高精确度的标准频率经过一定变换,产生同样高稳定度、高精确度的大量离散频率的技术。
频率合成理论自20世纪30年代提出以来,已得到了飞速的发展,逐渐形成了目前的三种技术:直接式频率合成技术、锁相式频率合成技术、直接数字式频率合成技术。
1)直接式频率合成直接式频率合成是最先使用的一种频率合成方法。
通过对标准参考频率进行加、减、乘、除运算而合成一系列相干频率,一般是用一个或多个不同的晶体振荡器作为基准参考源,经过混频、分频、倍频等途径来得到更多频率。
直接式频率合成的优点是原理简单、易于实现、频率变换速度快、近端相位噪声比较好以及输出频率高。
从变频时间来看,直接式频率合成技术的变频时间,一般可以做到纳秒级。
缺点是体积大、成本高、结构复杂、杂散抑制不易做得很高。
由于这种合成技术引入了大量的混频器、倍频器、分频器,这些非线性部件产生较多的寄生频率分量,且输出频率范围越宽,寄生分量也就越多。
另外一方面,采用这种技术频率步进不易做小,而且需要使用大量不易小型化的滤波器,电路结构比较复杂,尤其在超高频、宽覆盖、高分辨率情况下,体积、重量、造价及耗电等方面缺点大大限制了应用范围。
2)锁相式频率合成锁相式频率合成技术又称间接频率合成技术,产生于20世纪50年代,目前在电子领域仍广泛应用。
是利用一个或几个参考频率源,通过倍频、混频和分频等产生大量的谐波或组合频率,然后用锁相环把压控振荡器的频率锁定在某个谐波或组合频率上。
其优点在于锁相环路相当于窄带跟踪滤波器,因此能很好的选择所需频率的信号,抑制杂散分量,且避免了大量使用滤波器,十分有利于集成化和小型化。
基于CD4046锁相环的频率合成器设计
![基于CD4046锁相环的频率合成器设计](https://img.taocdn.com/s3/m/bc68b67ffe4733687e21aaa2.png)
三、确定电路组成方案
原理框图(图1)如下,锁相环路对稳定度的参考振动器锁定,环内串接可编程的分频器,通过改变分频器的分配比N,从而就得到N倍参考频率的稳定输出。晶体振荡器输出的信号频率f1,经固定分频后(M分频)得到基准频率f2,输入锁相环的相位比较器(PC)。锁相环的VCO输出信号经可编程分频器(N分频)后输入到PC的另一端,这两个信号进行相位比较,当锁相环路锁定后得到:
图2 1——999分频器
五、锁相环参数设计
本设计中,M固定,N可变。基准频率f2定为100Hz,改变N值,使N=7001~7999,则可产生f2=700.1KHz—799.9KHz的频率范围。锁相环锁存范围:
fmax=800.00KHz
fmin=700.00KHz
则fmax/fmin=1.1
使用相位比较器PC2
(三)、N分频的设计
根据本次课程设计的要求,需设计一个N=7000-7999的分频计。通过方案的比较采用四块CD4522构成。CD4522是可预置数的二一十进制1/N减计数器。其引脚见附录。其中D1-D4是预置端,Q1—Q4是计数器输出端,其余控制端的功能如下:
PE(3)=1时,D1—D4值置进计数器EN(4)=0,且CP(6)时,计数器(Q1—Q4)减计数;CF(13)=1且计数器(Q1—Q4)减到0时,QC(12)=1 Cr(10)=1时,计数器清零。
3、拨动拨码盘,测输出频率
拨码盘
输出频率f(Hz)
输出波形
7000
700.00K
方波
7001
700.10K
方波
7051
705.10K
方波
7551
755.10K
基于单片机控制的lmx2572锁相频率合成器的设计与实现
![基于单片机控制的lmx2572锁相频率合成器的设计与实现](https://img.taocdn.com/s3/m/05ee70e05f0e7cd1852536f3.png)
Technology Study技术研究DCW7数字通信世界2020.010 引言近年来,卫星通信技术的快速发展和各类机载、车载、地面等终端设备的广泛应用,对终端设备的体积和功耗要求越来越高,传统的锁相环和压控振荡器为两种独立的器件,尺寸较大,无法满足越来越迫切的产品小型化需求[1][2][3],本文利用ATMEL 公司的8位单片机ATTINY9结合TI 公司新一代集成VCO 的频合器LMX2572设计了一款输出频率为4875MHz 的锁相频率源。
设计要求:(1)相位噪声<-70dBc@100Hz ,<-80dBc@ 1kHz ,<-90dBc@ 10kHz ,<-100dBc@100kHz 。
(2)输出电平≥5dBm 。
1 硬件选择与实现1.1 硬件选择LMX2572是美国TI 公司2019年推出的一款低功耗、高性能宽带合成器,可以输出12.4MHz 到6.4GHz 之间的任何频率且不需要内部倍频,这就大大减少了混频输出的本振产生的分频和倍频杂散,PLL 可提供优异的性能,在3.3V 单电源中的电流消耗仅为75mA 。
LMX2572允许用户同步多个器件的输出,并可支持需要输入和输出之间具有确定延迟的应用并提供了一个可精准调节相位的选项,以解决电路板上或器件内的延迟不匹配问题;芯片内部的频率斜升发生器可在自动斜坡生成选项或手动选项中最多合成2段斜坡,以实现最大的灵活性。
通过快速校准算法,用户可在不到20μs 的时间内改变频率。
LMX2572集成了通过3.3V 单电源供电的LDO ,无需再配备板载低噪声LDO ,综合以上描述LMX2572为目前业界同类产品中比较领先的一款芯片,在100kHz 偏频和6.4GHz 载波的情况下具有-106dBc/Hz 的超低相位噪声[4]。
单片机选用的是ATMEL 公司ATTINY9芯片,该单片机是一个6个引脚的8位单片机,尺寸小,功耗低,其内部含有32Byte 的可编程可擦除存储器[5]。
频率合成器的设计与制作汇总
![频率合成器的设计与制作汇总](https://img.taocdn.com/s3/m/06e669a41a37f111f1855ba2.png)
频率合成器的设计与制作这次课程设计的主要内容是频率合成器的设计与制作,首先了解什么是频率合成器。
它有哪几个部分组成,哪些参数对它的技术指标有影响,然后是选择元器件,搭试电路,排版安装,测试数据,分析结果。
随着通信、雷达、宇航和遥控遥测技术的不断发展,对频率源的频率稳定度、频谱纯度、频率范围和输出频率的个数提出越来越高的要求。
为了提高频率稳定度,经常采用晶体振荡器等方法来解决,但它不能满足频率个数多的要求,因此,目前大量采用频率合成技术。
频率合成器:通过对频率进行加、减、乘、除的运算,可从一个高稳定度和高准确度的标准频率源,产生大量的具有同一稳定度和准确度的不同频率。
频率合成的方法很多,大致可分为直接合成法和间接合成法俩种。
直接合成法是通过倍频器、分频器、混频器对频率进行加、减、乘、除运算,得到各种所需频率。
直接合成法的优点是频率转换时间短,并能产生任意小的频率增量。
但它也存在一些不可克服的缺点,用这种方法合成的频率范围将受到限制。
更重要的是由于大量的倍频,混频等电路,就要有不少滤波电路,使合成器的设备十分复杂,而且输出端的谐波、噪声及寄生频率难以抑制。
而间接合成法就是利用锁相环路的窄带跟踪特性来得到不同的频率。
频率合成器是从一个或多个参考频率中产生多种频率的器件。
它在信息通信方面得到了广泛的应用,并有新的发展。
频率合成器的核心组成是锁相环路(PLL)。
锁相的意义是一种相位负反馈控制系统,它利用相位的稳定来实现频率锁定,即“锁相”。
控制电路是利用反馈原理实现对自身的调节与控制。
AGC、AFC、PLL 分别对交流信号的三个参数振幅、频率、相位进行自动控制。
能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环,简称PLL。
实现锁相的方法称为“锁相技术”。
锁相环路广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
这里首先对锁相环路作一个简单介绍。
9.1 锁相环路的基本组成及工作原理9.1.1 锁相环路的基本组成锁相环路的基本组成框图如图9.1.1所示。
如何使用电路实现频率合成
![如何使用电路实现频率合成](https://img.taocdn.com/s3/m/89501548ba68a98271fe910ef12d2af90242a8be.png)
如何使用电路实现频率合成一、引言频率合成是指通过对多个频率信号进行处理,在输出端生成一种新的频率信号的技术。
在现代电子技术中,实现频率合成的方法很多,其中电路方法是较为常见和实用的方式之一。
本文将介绍一种使用电路实现频率合成的方法及其原理。
二、频率合成电路的原理频率合成电路的设计要基于一些基本的电子元件,如电容器、电感器、晶体管、集成电路等。
具体原理如下:1. 积分和微分特性:积分和微分器是实现频率合成的重要技术基础。
积分器主要用于将某一频率信号的相位进行累加,从而实现多频率信号相位的合成。
微分器则是将信号的相位进行变化,以获得所需的频率合成输出信号。
2. 混频器:混频器也是实现频率合成的重要组成部分。
通过将两个或多个频率信号进行混频、相加、相减等运算,可以得到合成的频率信号。
3. 相锁环:相锁环是一种广泛应用于频率合成的反馈控制技术。
当输入信号与参考信号的相位差超过某个阈值时,相锁环将对输入信号进行调整,以使其与参考信号的相位保持同步,从而实现频率合成。
三、频率合成电路的实现步骤下面将详细介绍使用电路实现频率合成的具体步骤:1. 确定所需合成的频率范围以及分辨率。
根据实际需求,确定所需合成的频率范围和合成步进的频率分辨率。
2. 选择合适的电路元件和器件。
根据频率范围和分辨率的要求,选择适当的电路元件和器件,包括电容器、电感器、晶体管、集成电路等。
3. 设计频率合成电路的拓扑结构。
根据频率合成的需求,设计合适的电路拓扑结构,并确定各个电子元件的参数。
4. 实施电路布局与连线。
根据电路设计,进行电路元件的布局和连线,确保电路的正常运行并避免信号干扰。
5. 进行电路调试与优化。
对搭建好的电路进行调试与优化,根据实际效果进行相应的调整和改进。
6. 测试合成频率信号的准确性。
通过使用相应的测试仪器对合成的频率信号进行测量,确保其准确性和稳定性。
四、实例分享:数字频率合成器数字频率合成器是一种常见的电路实现频率合成的方法,通过数字电路和计算机进行控制,可以实现精确的频率合成。
锁相式数字频率合成器的设计实验报告解析甄选范文
![锁相式数字频率合成器的设计实验报告解析甄选范文](https://img.taocdn.com/s3/m/08f3560d551810a6f42486e1.png)
锁相式数字频率合成器的设计实验报告解析实验四锁相式数字频率合成器的设计一. 实验目的1. 掌握锁相环及频率合成器原理。
2. 利用数字锁相环CD4046设计制作频率合成器。
3. 利用有源滤波器将CD4046输出方波。
二. 实验仪器1. DSO-2902示波器/逻辑分析仪一台 2. 模拟信号源一台 3. 锁相环电路板一个 4. 微机一台5. 微机专用直流电源一台 三. 实验原理1.锁相频率合成器原理锁相频率合成器是基于锁相环路的同步原理,由一个高准度、高稳定度的参考晶体振荡器,合成出许多离散频率。
即将某一基准频率经过锁相环(PLL )的作用,产生需要的频率。
原理框图如图4-1所示。
图4-1 锁相环原理框图由图4-1可知,晶体振荡器的频率i f 经M 固定分频后得到步进参考频率REF f ,将REF f 信号作为鉴相器的基准与N 分频器的输出进行比较,鉴相器的输出d U 正比与两路输入信号是相位差,d U 经环路滤波器得到一个平均电压c U ,c U 控制压控振荡器(VCO )频率0f 的变化,使鉴相器的两路输入信号相位差不断减小,直到鉴相器的输出为零或为某一直流电平,这时称为锁定。
锁定后的频率为0//i REF f M f N f ==即()0/i REF f N M f N f ==⋅。
当预置分频数N 变化时,输出信号频率0f 随着发生变化。
锁相环中的滤波器时间常数决定了跟随输入信号的速度,同时也限制了锁相环的捕捉范围,详细原理见参考书。
2.CD4046锁相环工作原理数字锁相环CD4046由两个鉴相器、一个压控振荡器、一个源极跟随器和一个齐纳二极管组成。
鉴相器有两个共用输入端INPCA和INPCB,输入端INPCA既可以与大信号直接匹配,又可直接与小信号相接。
自偏置电路可在放大器的线性区调整小信号电压增益。
鉴相器Ⅰ为异或门,鉴相器Ⅱ为四组边沿触发器。
由于CD4046的两个鉴相器输入信号均为数字信号,所以称CD4046位数字锁相环。
第4章 数字频率合成器的设计总结
![第4章 数字频率合成器的设计总结](https://img.taocdn.com/s3/m/55e22ba5ec3a87c24128c415.png)
第4章数字频率合成器的设计随着通信、雷达、宇航和遥控遥测技术的不断发展,对频率源的频率稳定度、频谱纯度、频率范围和输出频率的个数提出越来越高的要求。
为了提高频率稳定度,经常采用晶体振荡器等方法来解决,但它不能满足频率个数多的要求,因此,目前大量采用频率合成技术。
频率合成是通信、测量系统中常用的一种技术,它是将一个或若干个高稳定度和高准确度的参考频率经过各种处理技术生成具有同样稳定度和准确度的大量离散频率的技术。
频率合成的方法很多,可分为直接式频率合成器、间接式频率合成器、直接式数字频率合成器( DDS)。
直接合成法是通过倍频器、分频器、混频器对频率进行加、减、乘、除运算,得到各种所需频率。
该方法频率转换时间快(小于100ns),但是体积大、功耗大,目前已基本不被采用。
锁相式频率合成器是利用锁相环(PLL)的窄带跟踪特性来得到不同的频率。
该方法结构简化、便于集成,且频谱纯度高,目前使用比较广泛。
直接数字频率合成器(Direct Digital Frequency Synthesis简称:DDS)是一种全数字化的频率合成器,由相位累加器、波形ROM,D/A转换器和低通滤波器构成,DDS技术是一种新的频率合成方法,它具有频率分辨率高、频率切换速度快、频率切换时相位连续、输出相位噪声低和可以产生任意波形等优点。
但合成信号频率较低、频谱不纯、输出杂散等。
这里将重点研究锁相式频率合成器。
本章采用锁相环,进行频率合成器的设计与制作。
4.1 设计任务与要求1.设计任务:利用锁相环,进行频率合成器的设计与制作2.设计指标:(1)要求频率合成器输出的频率范围f0为1kHz~99kHz;(2)频率间隔 f 为1kHz;(3)基准频率采用晶体振荡频率,要求用数字电路设计,频率稳定度应优于10-4;(4)数字显示频率;(5)频率调节采用计数方式。
3.设计要求:(1)要求设计出数字锁相式频率合成器的完整电路。
(2)数字锁相式频率合成器的各部分参数计算和器件选择。
集成电路课程设计——锁相环CD4046设计频率合成器
![集成电路课程设计——锁相环CD4046设计频率合成器](https://img.taocdn.com/s3/m/464d3969b14e852459fb5759.png)
集成电路课程设计一-锁相环CD4046设计频率合成器学号:110800316 姓名:苏毅坚指导老师:罗国新2011年1月锁相环CD4046设计频率合成器实验目的:设计一个基于锁相环CD4046设计频率合成器范围是10k〜100K,步进为1K设计和制作步骤:确定电路形式,画出电路图。
计算电路元件参数并选取元件O组装焊接电路。
调试并测量电路性能。
确定电路组成方案原理框图如下,锁相环路对稳定度的参考振动器锁定,环内串接可编程的分频器,通过改变分频器的分配比N,从而就得到N倍参考频率的稳定输出。
晶体振荡器输出的信号频率n,经固定分频后(M分频)得到基准频率fi,,输入锁相环的相位比较器(PC)。
锁相环的VCO输出信号经可编程分频器(N分频)后输入到PC的另一端,这两个信号进行相位比较,当锁相环路锁定后得到:n/M=fF=f2/N 故f2=N『l (Fl为基准频率)当N变化时,就可以得到一系列的输出频率f2o设计方法(一)、振荡源的设计用CMOS与非门和1M晶体组成1MHz振荡器,如图14。
图中Rf使F1工作于线性放大区。
晶体的等效电感,Cl> C2构成谐振回路。
C1、C2可利用器件的分布电容不另接。
Fl、F2、F3 使用CD4049o(二)、N分频的设计N分频采用CD40103进行分频。
CD40103是BCD码8位分频器。
采用8位拨码开关控制分频大小。
输入的二进制大小即为分频器N分频。
图中RP1为1K排阻(三)、1KHZ标准信号源设计(即M分频的设计)根据4518的输出波形图,可以看出4518包含二分频、四分频、十分频,用二片CD4518 (共4个计数器)组成一个1000分频器,也就是三个十分频器,这样信号变为2Khz.再经过双D触发器,这样就可把2MHz的晶振信号变成500hz 的标准信号。
如下图所示:(四)4046锁相环的设计锁相环4046为主芯片。
电路图如下:500Hz信号从14脚输入。
3脚4脚接N分频电路,即40103分频电路。
频率合成器设计指南
![频率合成器设计指南](https://img.taocdn.com/s3/m/35b598cddbef5ef7ba0d4a7302768e9951e76ef4.png)
频率合成器设计指南嘿,朋友们!今天咱来聊聊频率合成器设计这档子事儿。
你说频率合成器像不像一个神奇的魔法盒子呀!它能变出各种我们想要的频率来。
这可太重要啦,不管是在通信领域,还是在其他好多地方,都少不了它的身影呢。
咱设计频率合成器的时候,就好像是在搭积木一样,得一块一块地精心挑选和摆放。
首先得想好咱要实现啥样的功能,是要高精度呢,还是要宽范围呀?这就好比你要盖房子,得先确定是盖个小别墅还是大高楼。
然后呢,选器件可不能马虎。
这就跟你挑衣服似的,得找质量好、合适的。
那些电阻、电容啥的,都得好好琢磨琢磨,它们可关系到整个合成器的性能呢。
要是选得不好,那可就像穿了件不合身的衣服,别扭得很。
还有啊,电路的设计也特别关键。
这就像是给合成器画一幅蓝图,得把每条线、每个节点都考虑清楚。
不能这儿多一块,那儿少一块的,不然最后出来的东西可就没法用啦。
再说说调试吧,这可真是个需要耐心的活儿。
就跟你调校一个精密仪器似的,得一点点地试,一点点地调。
有时候可能调了半天也没啥效果,但别灰心呀,说不定下一次就成功了呢。
设计频率合成器可不是一朝一夕就能搞定的事儿,这得靠咱的经验和智慧呀。
就好像学骑自行车,一开始可能会摔跟头,但慢慢地就熟练了。
咱在设计的过程中也会遇到各种问题,但别怕呀,办法总比困难多嘛。
你想想,当你成功地设计出一个性能超棒的频率合成器的时候,那得多有成就感呀!就好像你自己亲手打造了一件绝世珍宝一样。
所以呀,朋友们,大胆地去尝试设计频率合成器吧!别担心会失败,失败了咱就再来一次。
只要咱坚持下去,就一定能设计出属于我们自己的优秀频率合成器!加油吧!。
频率合成器的设计
![频率合成器的设计](https://img.taocdn.com/s3/m/d2665b1fe518964bcf847cd3.png)
频率合成器的设计在各类无线接收机中,有用信息隐含在载波调制的视频信号中,为了解调出这些信号,通常需要对较高频的载波信号进行一次或二次变频处理,得到幅度、带宽稳定的预解调信号。
变频处理的核心是混频与滤波,因此,作为混频本振信号的稳定性和相位噪声对接收机性能影响非常大,频率合成器的设计成为接收机设计的关键课题之一。
频率合成的方法有3 类:晶振直接频率合成法、间接频率合成法(即锁相频率合成法)、直接数字合成法。
1 晶振直接频率合成法晶振直接频率合成器是最早出现的合成器类信号源,它的主要优点是:分辨率高、频率转换速度快、工作稳定可靠、输出信号频谱纯度高。
主要缺点是:频率范围有限、体积大,目前在接收机中已很少使用。
2 锁相频率合成法锁相频率合成(PLL)是基于锁相环路的同步原理,从一个高准确度、稳定度的参考晶体振荡器综合出大量的离散频率的技术。
图1 是工程中使用PLL 技术完成频率合成设计的实例。
其中,K(S)为放大器的电压放大倍数,F(S)为反馈网络的电压反馈系数,由式(1)可得到此反馈放大器的电压传输系数或称闭环增益。
基于以上公式经分析可知,设计放大器电路只要保证K(S)F(s)为1 的正实数,就可使闭环增益K(U)比开环增益K(S)要大,形成正反馈。
当在某一频率使得K(S)F(S)=1 时,K(U)将趋于无穷大,表明即使没有外加信号,也可维持振荡输出。
3 直接数字合成法直接数字合成的概念可以理解为数字信号处理理论的一种延伸,可以看作是数字信号处理中信号综合的硬件实现问题。
它的主要理论依据是时域抽样定理,即Nyquist 定理。
根据Nyquist 定理,对于任意一个频带fc/2 的连续信号f(t),如果以Tc=1/fc 的间隔对它进行等间隔抽样,则所得到。
