地铁CBTC信号系统的分析及研究
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障1. 引言1.1 介绍地铁CBTC系统信号系统分析与故障地铁CBTC系统信号系统是一种先进的列车控制系统,它采用了计算机技术和无线通信技术,实现了列车之间的实时通信和自动调度。
CBTC系统的信号系统是系统中的关键部分,它负责向列车发送信号和指令,以确保列车能够安全、高效地运行。
对于CBTC系统信号系统的分析和故障排查显得尤为重要。
在实际运行中,CBTC系统信号系统可能会出现各种故障,例如信号传输中断、信号误码等。
为了及时排除这些故障,需要对CBTC系统信号系统进行分析,并采取相应的维修措施。
通过对故障案例的分析,可以总结出一些常见的故障原因和解决方法,为系统的维护和优化提供参考。
本文将重点介绍地铁CBTC系统信号系统的原理、分析方法、故障排查技术,以及相关的案例分析和维护优化策略。
通过对这些内容的深入探讨,可以更好地理解CBTC系统信号系统的重要性,同时也可以为今后地铁CBTC系统信号系统的发展提出建设性建议。
2. 正文2.1 CBTC系统原理CBTC系统通过无线通信技术实现列车与地面控制中心之间的实时数据传输。
列车上搭载有装有通信设备的车载控制器,地面控制中心通过无线信号与车载控制器进行数据交换,实现列车位置、速度等信息的传输。
CBTC系统通过计算机技术实现列车的实时监控和控制。
地面控制中心通过计算机系统对列车所传输的数据进行处理和分析,然后下达相应的指令控制列车的运行,包括限速、停车等操作。
CBTC系统还包括了车载信号系统和地面轨道侧信号系统的配合工作。
车载信号系统通过车载控制器对列车进行控制,地面轨道侧信号系统则通过信号灯等装置向列车发送控制指令,实现列车的安全运行。
CBTC系统原理是通过无线通信技术和计算机技术实现列车运行的实时监控和控制,保障列车运行的安全和高效。
CBTC系统的原理为地铁运行提供了技术支持,是地铁运行的重要保障之一。
2.2 CBTC系统信号系统分析CBTC系统信号系统分析主要是对地铁CBTC系统中信号系统的功能、结构、性能等进行系统的分析和研究。
城市轨道交通信号CBTC系统控制探讨

城市轨道交通信号CBTC系统控制探讨随着城市化进程的加速,城市交通问题日益突出,城市轨道交通作为重要的交通方式,承担着越来越重要的角色。
作为城市轨道交通的一项重要技术,CBTC系统控制在保障列车运行安全、提高线路运行效率方面发挥着重要作用。
本文将对CBTC系统控制进行深入探讨,从技术原理、应用场景、优势及发展趋势等方面进行分析和总结。
一、技术原理CBTC系统控制主要包括列车控制、线路监控、故障诊断等功能,通过实时采集和处理列车运行状态数据、线路情况数据等信息,确保列车在线路上安全高效地运行。
其基本原理可以概括为:通过无线通信技术实现列车与地面控制中心之间的实时数据交换和信息传输;通过自动控制技术实现对列车的实时监控和调度;通过数据处理技术实现对列车运行状态数据、线路情况数据等信息的实时采集和处理,确保列车的安全运行和线路的高效运行。
二、应用场景CBTC系统控制主要应用于地铁、轻轨等城市轨道交通系统,包括地面线路、高架线路和地下线路。
在地铁系统中,CBTC系统控制可以实现列车的自动驾驶和智能调度,提高列车的运行安全性和线路的运行效率。
在轻轨系统中,CBTC系统控制可以实现列车的精准控制和调度,提高线路的运行稳定性和运行能力。
三、优势CBTC系统控制相比传统的列车控制系统具有以下几个优势:1、提高列车运行安全性。
CBTC系统采用无线通信、自动控制、数据处理等技术手段,实现列车的精准监控和调度,能够及时发现并应对列车运行中的各种异常情况,确保列车的安全运行。
2、提高线路运行效率。
CBTC系统通过实时采集和处理列车运行状态数据、线路情况数据等信息,实现列车的智能调度和线路的自动监控,提高了线路的运行稳定性和运行能力。
3、降低运营成本。
CBTC系统可以实现列车的自动驾驶和智能调度,减少了人为操作对列车运行的影响,提高了列车的运行效率,降低了运营成本。
四、发展趋势随着城市轨道交通的不断发展和城市化进程的加速,CBTC系统控制将会迎接更多的发展机遇。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障地铁CBTC系统是一种全自动列车控制系统,它是一套应用红外无线通信和计算机技术的信号控制系统。
该系统中的计算机实时监控车辆的状态和运行情况,从而确保车辆的安全、高效地运行。
CBTC系统的信号控制主要包括两个方面,一是车载设备和地面设备之间的通信,二是车辆之间的通信。
车载设备主要包括车载单元和车载终端,地面设备主要包括信号控制中心、基站和中继器等。
车辆之间的通信主要通过无线信号实现。
CBTC系统的故障可以从以下几个方面来进行分析:一、设备故障CBTC系统中包含大量的设备,如车载单元、车载终端、信号控制中心、基站等。
这些设备都是通过复杂的信令系统进行互联和通信的。
如果其中一个设备出现故障,就可能影响整个系统的运行。
设备故障主要包括硬件故障和软件故障两方面。
前者可能是设备元件老化,后者可能是程序编码不当或者存在漏洞。
二、人为操作失误CBTC系统中的许多操作都需要人工干预,例如设备的维护保养、软件的更新升级、系统的监控等。
如果人员操作不当,就可能导致故障的发生。
人为操作失误有多种类型,例如误操作、程序编写失误、密码丢失等。
三、外部环境影响CBTC系统在运行中也可能受到外部环境的影响。
例如,暴雨导致信号设备损坏、雷击导致设备电子元件烧毁、强烈日光导致信号干扰等。
同时,CBTC系统的安全性和可靠性也需要考虑对系统进行抗干扰的设计,以避免发生故障。
综上所述,CBTC系统的信号控制是复杂的,其中存在着多方面的潜在故障。
只有对CBTC系统的信号控制进行全面和细致的分析,才能够及时发现和排除故障,确保地铁运营的安全和高效性。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障
地铁CBTC系统是一种基于无线通信和计算机网络技术的列车信号系统,用于实现地铁列车的精确控制和调度。
CBTC系统通过实时监测列车位置和速度,可以保证列车之间的安全距离,并优化列车运行效率。
CBTC系统在实际运行过程中也可能会遇到各种故障,下面对一些常见的故障进行分析。
CBTC系统可能会出现传输故障,如无线信号中断或传输延迟。
这会导致列车位置和速度信息不能及时更新,从而影响列车行驶的安全性和准确性。
为了解决这个问题,CBTC系统通常会采用冗余设计,如多通道无线传输或备份网络连接,以提高系统的可靠性。
CBTC系统还可能会受到恶劣天气条件的影响,如大雾或暴雨天气。
这些天气条件会降低信号的传输质量,从而影响CBTC系统的性能。
为了应对这个问题,CBTC系统通常会采用降低列车速度或增加安全距离等措施,以确保列车行驶的安全性。
CBTC系统还可能会受到人为破坏或恶意攻击的影响。
这可能包括非法入侵系统、篡改数据或破坏设备等行为。
为了防止这种情况的发生,CBTC系统通常会采用严格的安全措施和加密技术,以确保系统的安全性和稳定性。
地铁CBTC系统是一种复杂的信号系统,用于实现地铁列车的精确控制和调度。
CBTC 系统在实际运行过程中也可能会遇到各种故障,如传输故障、硬件故障、恶劣天气条件和人为破坏等。
为了确保CBTC系统的可靠性和稳定性,需要采取相应的措施来防止和解决这些故障。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障地铁CBTC系统是一种用于自动列车控制和监控的先进系统,它通过轨道端和车载设备之间的无线通信,可以精确控制列车的位置和速度,实现列车的自动运行。
该系统的信号系统是其核心部分,分析信号系统的运行原理和可能出现的故障是维护和保障地铁系统运行安全的重要工作。
CBTC系统信号系统的运行原理是基于列车位置和速度的实时控制。
具体来说,该系统通过在轨道上安装一系列信号设备,如无线通信设备、轨道电路设备等,以检测列车位置和速度,并将这些信息传输给控制中心。
控制中心则根据这些信息,进行列车位置和速度的精确控制,以保证列车间的安全距离和行车速度,从而实现列车的自动运行。
这种基于实时数据和无线通信的控制方法,使得列车可以更加精确、高效地运行,从而提高地铁系统的运行效率和安全性。
针对这些可能出现的故障,地铁CBTC系统信号系统需要进行全面的分析和监测,以及及时的维护和保养工作。
针对信号设备的故障,可以采用定期的检查和维护工作,以及及时的设备更换和修理,保证信号数据的准确性和可靠性。
针对无线通信设备的故障,可以采用多重备份和冗余设计,保证列车与控制中心之间的通信稳定和可靠。
针对轨道电路设备的故障,可以采用多通道数据采集和检测装置,及时发现和修理设备故障,保证列车位置和速度的准确检测。
除了以上针对可能故障的预防和保养工作外,地铁CBTC系统还需要建立完善的故障检测和应急处理机制,以应对可能出现的各种故障情况。
对于常见的故障情况,需要建立相应的故障诊断和处理流程,及时发现和修理设备故障,保证列车的安全运行。
对于不同种类的故障,需要根据具体情况建立应急处理措施和方案,以保障列车乘客的安全,并最大程度减少列车的运行延误。
地铁CBTC系统信号系统分析与故障处理是地铁系统运行安全的重要环节。
通过对信号系统的运行原理和可能出现的故障进行全面的分析和监测,加强设备的维护和保养工作,建立完善的故障检测和应急处理机制,可以保证地铁CBTC系统的运行安全和可靠性。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障CBTC系统由多个子系统组成,包括列车控制系统、车辆位置检测系统、无线通信系统和列车地图显示系统等。
这些子系统通过互相协调和通信,保证地铁列车的安全运行和按时到站。
列车控制系统是CBTC系统的核心部分,它负责控制地铁列车的行驶速度和位置。
列车控制系统根据车辆位置检测系统提供的列车位置信息,计算列车的行驶速度,并通过无线通信系统将速度指令发送给列车。
列车通过接收这些指令,自动调整车速,保持与前后列车的安全距离。
车辆位置检测系统使用多种技术手段来确定列车的位置,包括GPS、激光测距、电子地图等。
这些技术可以精确地测量列车的位置,并实时反馈给列车控制系统。
通过实时监控列车的位置,CBTC系统可以更好地控制列车的运行,以及确保列车之间的安全距离。
无线通信系统是CBTC系统的重要组成部分,负责实现列车之间和列车与地面控制中心之间的通信。
地铁列车通过无线通信系统与前后列车进行通信,以获取列车的位置信息,并与地面控制中心进行通信,以获取列车的运行指令和调度信息。
无线通信系统采用高速率和可靠性较高的通信协议,以确保实时性和安全性。
列车地图显示系统是乘客使用的CBTC系统的一部分,它通过在车厢内显示地铁线路图和站点信息,方便乘客了解列车的行驶方向和到达的站点。
列车地图显示系统与列车控制系统和车辆位置检测系统相连,可以及时更新列车的位置和到站信息。
CBTC系统在实际运营中可能会出现各种故障,比如信号干扰、通信故障、系统故障等。
这些故障可能会导致列车无法正常运行,或者导致列车运行速度降低。
为了防止这些故障对列车运行的影响,CBTC系统通常会具备冗余设计和故障恢复功能。
当系统检测到故障时,会自动切换到备用通道或备用设备,以保证列车的正常运行。
CBTC系统是一种先进的地铁信号系统,它通过现代化的无线通信技术,实现地铁列车之间的通信和自动控制。
CBTC系统具有高安全性、高运行效率和高容量的特点,能够提高地铁系统的运营效率和乘客的出行体验。
城市轨道交通信号CBTC系统控制探讨

城市轨道交通信号CBTC系统控制探讨CBTC(连续列车控制)是一种城市轨道交通系统,它可以实现更高的列车数量和更高的安全性。
在CBTC系统中,列车和信号系统之间的通信是通过无线信号进行的,从而实现列车位置和速度的精确定位和控制。
它比传统的信号系统要高效和准确得多,因此,它已经成为许多城市轨道交通的首选系统。
CBTC系统通常包括多个主要部分,其中包括车辆单元、信号控制器、旁路系统等。
车辆单元包括列车上的组成部分,例如轮轴计数器、列车位置和速度传感器、以及控制器和信号接口。
信号控制器是CBTC系统的核心部分,它是一个高度可编程的控制器,用于控制列车的位置和速度。
在CBTC系统中,车辆和信号系统之间的通信是通过无线信号实现的。
列车上的轮轴计数器使用雷达测距技术,将车辆位置和速度信息传送给信号控制器。
信号控制器通过计算车辆的位置和速度,同时考虑列车的大小和形状等因素,以确定最佳速度和路径,从而提高列车的安全和运行效率。
随着CBTC系统越来越普及,在CBTC系统控制方面面临的挑战也越来越多。
其中一些挑战包括信号干扰、环境条件和数据传输错误等。
此外,CBTC系统也需要提高可靠性和安全性,以确保顺畅的运营和行驶。
为了克服这些CBTC系统控制中的挑战,需要采用一系列创新技术和措施。
例如,可以使用先进的信号控制器,并且采取多种信息技术和通信协议来保证数据传输的准确性和稳定性。
此外,也可以采取预测控制或强化学习等方法,以预测车辆行驶的情况,从而实现更为精准和高效的控制。
总的来说,CBTC系统是城市轨道交通的一个重要发展方向。
通过不断地研究和探索,可以不断提高CBTC系统的性能和效率,为城市轨道交通带来更高的安全性和可靠性。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障我们将对 CBTC 系统的信号系统进行分析。
CBTC 系统主要由列车控制中心(TCC)、地面设备(Trackside Equipment)和列车设备(On-board Equipment)三部分组成。
列车控制中心(TCC)是 CBTC 系统的核心部分,负责控制列车的运行和监控整个地铁系统的运行状况。
TCC 通过无线通信系统与所有列车进行实时通信,实时掌握列车位置,调度车辆的运行。
地面设备主要包括信号机、轨道电路、无线通信装置等。
信号机负责向列车发送指令,控制列车的运行速度和停车位置,确保列车的安全运行。
轨道电路用于监控轨道上的列车位置,并向TCC发送实时信息。
无线通信装置负责和列车进行通信,保证列车设备和列车控制中心之间的信息交换。
接下来,我们将分析 CBTC 系统信号系统可能遇到的故障。
首先是TCC故障。
TCC出现故障会导致无法实时掌握列车位置和运行状态,进而会影响到列车的调度和运行。
其次是地面设备故障。
如果信号机、轨道电路或无线通信装置出现故障,可能会导致列车无法及时收到指令,影响列车的运行安全。
再次是列车设备故障。
如果车载信号装置或车载通信装置出现故障,列车将无法及时响应地面设备的指令,可能会造成列车的失控或者停车故障。
除了应对CBTC系统信号系统可能遇到的故障外,我们还需要做好CBTC系统的预防和维护工作。
首先需要对 CBTC 系统进行定期的检修和维护,保证各个部件的正常运行。
其次是加强对 CBTC 系统的监控,建立完善的监控系统,及时发现 CBTC 系统可能存在的问题,做好预防措施。
还需要做好故障处理的培训和应急预案的制定,提高人员对 CBTC 系统故障处理的能力和技术水平。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障
地铁CBTC系统是一种现代化的信号系统,用于地铁运营管理和列车运行控制。
它通过无线通信和计算机技术实现车辆位置跟踪、列车间距管理和列车运行指挥等功能。
CBTC系统也存在一些潜在的故障和问题。
CBTC系统的信号传输可能受到干扰。
地铁系统通常都在城市繁忙的地区运行,周围环境可能存在大量干扰源,如高楼大厦、电线杆等。
这些干扰源可能会干扰CBTC系统的信号传输,导致系统无法正常工作。
CBTC系统可能受到恶意攻击。
现代社会对信息安全的要求越来越高,CBTC系统也不例外。
黑客可能会试图入侵CBTC系统,从而干扰系统的正常运行。
如果黑客成功入侵系统,他们可能会改变列车的行驶方向或速度,从而对乘客的安全产生威胁。
CBTC系统可能存在软件故障。
CBTC系统是一个复杂的软硬件集成系统,其中涉及到大量的软件和算法。
如果系统的软件存在错误或漏洞,可能会导致系统的不稳定或失效。
这些软件故障可能会导致列车之间的间距不准确,从而影响列车的运行效率和安全性。
CBTC系统的硬件设备可能出现故障。
CBTC系统涉及到大量的硬件设备,如无线通信设备、信号灯和传感器等。
如果这些硬件设备存在故障,可能会导致系统的不正常工作。
无线通信设备的故障可能会导致列车无法与控制中心进行正常的通信,从而影响列车的运行和调度。
地铁CBTC系统的信号系统分析与故障是一个复杂的问题。
它涉及到信号传输的干扰、恶意攻击、软件故障和硬件故障等多个方面。
为了保证地铁CBTC系统的正常运行,需要不断改进和完善系统的安全性和稳定性。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障
1. 可靠性高:CBTC系统采用了多重冗余设计,保证了系统的可靠性和稳定性。
即使在设备故障或通信中断的情况下,仍能保持列车的安全运行。
2. 高效性:CBTC系统采用了大数据分析和智能算法,能够根据列车的实时运行情况做出智能调度,优化列车的运行效率,提高运输能力。
3. 精准性:CBTC系统通过车载设备和地面设备的通信,能够实时获取列车的位置和速度信息,从而精确控制列车的运行。
4. 运营成本低:CBTC系统采用数字化技术,减少了传统信号系统所需的硬件设备,降低了系统的运营成本。
地铁CBTC系统在使用中也可能出现一些故障和问题。
其中一些常见的故障包括:
1. 通信故障:由于地形、建筑物等因素,CBTC系统可能出现通信中断的情况,导致列车位置信息无法及时传输,影响列车的运行。
2. 设备故障:CBTC系统包括大量车载设备、地面设备和网络设备,任何一个设备出现故障都可能影响整个系统的正常运行。
3. 车辆故障:CBTC系统需要与列车进行实时通信,如果列车本身出现故障,如制动故障、动力系统故障等,可能会影响系统的安全性和运行效率。
针对这些故障,CBTC系统需要具备相应的故障诊断和应对机制,及时发现和解决问题,保障地铁的安全和正常运行。
CBTC系统还需要定期进行维护和更新,以保持系统的稳定性和高效性。
城市轨道交通信号CBTC系统控制探讨

城市轨道交通信号CBTC系统控制探讨一、 CBTC系统的基本原理CBTC系统是一种通过无线通信技术实现列车与控制中心之间实时通信和数据交换的轨道交通信号控制系统。
相比传统的固定区间信号系统,CBTC系统具有更高的列车运行密度、更快的调度响应速度和更精确的列车位置控制能力。
其基本原理是通过在列车上安装车载设备和轨道设备,实现两者之间的实时通信和信息交换。
控制中心通过对列车位置、速度和运行状态的监控,动态调整列车运行方式,实现更加智能化的列车调度和运行控制。
二、 CBTC系统的关键技术与挑战CBTC系统是一个包含多种技术和设备的复杂系统,其设计与实现需要克服诸多技术挑战。
CBTC系统需要实现列车和控制中心之间的高效无线通信,确保数据传输的实时性和可靠性。
CBTC系统需要配备高精度的列车位置检测与控制装置,确保对列车位置和速度的准确监测和控制。
CBTC系统还需要具备自动列车控制、故障自愈和安全保护等技术功能,以应对各种突发情况和安全风险。
这些技术问题的解决对于CBTC系统的设计和应用具有重要意义,也是当前CBTC系统研究与发展的重点方向。
三、 CBTC系统的控制策略和应用效果CBTC系统的控制策略是保证其安全性和效率的关键。
其控制策略包括列车调度算法、故障自动恢复机制、安全保护策略等内容。
列车调度算法是CBTC系统的核心,其目的是通过动态调整列车运行速度和间距,最大限度地提高轨道交通系统的运行效率。
故障自动恢复机制则是CBTC系统的安全保障之一,通过对列车设备和通信设备的实时监测和故障诊断,及时发现和处置设备故障,确保轨道交通系统的安全运行。
目前,CBTC系统在许多国家和地区都得到了广泛应用,取得了显著的效果,为城市轨道交通的安全和运营效率提供了重要保障。
通过CBTC系统的应用,大大提高了列车运行的安全性和精确度,同时也提升了城市轨道交通系统的整体运行效率和服务水平。
随着智能化技术的发展和应用,CBTC系统在未来将有更广阔的空间和更深远的影响。

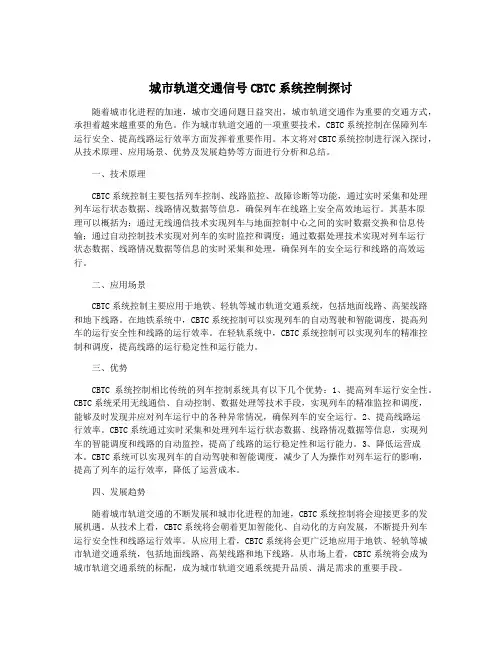

城市轨道交通信号CBTC系统控制探讨

城市轨道交通信号CBTC系统控制探讨
CBTC系统的主要目标是实现列车的高效运行和运营安全。
在实际运行中,CBTC系统可以通过计算列车运行速度和间隔,以最优的方式调度列车,提高线路的运营能力。
CBTC系统还能够实现列车的自动控制,减少人为操作的干扰,提高运行的可靠性。
通过CBTC系统,列车之间可以进行实时通信,可以根据实际情况进行灵活调度,确保列车之间的安全间
隔。
CBTC系统的控制主要包括两个方面:列车控制和信号控制。
列车控制是指CBTC系统
对列车的运行速度和间隔进行控制,使得列车能够按照排定的计划运行,并根据实际情况
进行调整。
信号控制是指CBTC系统对信号设备的控制,通过无线通信传输信号信息,使得列车能够按照信号设备的指令运行。
CBTC系统的控制还需要考虑到轨道交通的复杂性和实时性。
轨道交通系统通常包括多个线路和多个车站,每个车站之间都有大量的列车运行,这就需要CBTC系统能够实时处理大量的数据,并进行快速的决策和控制。
CBTC系统还需要具备高度的可靠性和安全性,以应对各种故障和紧急情况。
CBTC互连互通列车运行控制系统的线路信号故障分析与改进

CBTC互连互通列车运行控制系统的线路信号故障分析与改进引言:CBTC(Communication-Based Train Control)互连互通列车运行控制系统是一种基于通信的列车运行控制系统,有效地提高了列车运行的安全性和运行效率。
然而,在CBTC系统的实际运行过程中,线路信号故障是一个常见且严重的问题,对列车运行的正常和流畅产生了一定的影响。
因此,本文将重点讨论CBTC系统中线路信号故障的原因分析和改进措施,旨在提高CBTC系统的可靠性和稳定性。
一、线路信号故障的原因分析1. 设备故障:CBTC系统中的线路信号设备可能存在硬件故障或软件故障,例如传感器损坏、信号解码错误等。
2. 外界干扰:CBTC系统的线路信号受到外界干扰,例如电磁干扰、高频信号干扰等,可能导致信号传输中断或错误解码。
3. 通信故障:CBTC系统中的通信链路中断或不稳定,导致线路信号无法传输或延迟传输,从而影响列车运行的实时性和精确性。
4. 数据错误:CBTC系统的线路信号数据传输错误或丢失,导致列车运行控制系统无法准确获取列车位置和速度信息。
5. 设计缺陷:CBTC系统的线路信号设计存在缺陷,例如信号逻辑判断错误、通信协议不完善等,导致系统无法正常运行。
二、改进措施1. 设备维护与监测:定期对CBTC系统中的线路信号设备进行维护和监测,及时发现设备故障并进行修复或更换。
同时,建立设备故障记录和监测系统,提供实时的设备状态信息,以便及时做出相应处理。
2. 外界干扰控制:加强对CBTC系统的线路信号设备周边环境的管理,隔离和防止外界干扰对信号传输的影响。
通过屏蔽设备、加强接地措施等方法,减少外界干扰的可能性。
3. 通信链路优化:优化CBTC系统中的通信链路,确保信号传输的稳定性和可靠性。
采用备份链路和冗余传输机制,以确保信号传输不会因为单点故障而中断。
4. 数据完整性验证:在CBTC系统中引入数据完整性验证机制,对从线路信号设备传输的数据进行校验和验证。
城市轨道交通CBTC信号系统分析

城市轨道交通CBTC信号系统分析随着近些年来我国经济的飞速发展和进步,很多一线、二线城市分别开始在建或者是新建起了专门的城市交通轨道系统。
但是在进行建设的过程中,如何可以更好的去选择安全、可靠、先进、适用并且可以节省经济成本的信号系统,这一点是进行城市轨道交通建设过程中重要关键点。
在本篇文章中,笔者通过对城市轨道交通信号控制系统方面的阐述和分析发展趋势,来去对城市轨道交通CBTC信号系统进行分析。
标签:城市轨道;交通信号;控制系统0 引言就目前国内城市轨道交通的实际发展现状而言,当下国内的城市轨道交通具备着建设的城市多、建设的势头猛、建造的类型多元化等多方面的特点。
而在实际建设的过程中,关于信号系统的建设却又是轨道交通建设过程中最为重要的一个环节。
所以,按照信号系统本身所具有的特点,在进行信号系统的建设时要去打破国外垄断局面,在建设时尽量去避免信号系统的复杂性。
以此为基础,来更好的去构建城市轨道交通,让城市轨道交通信号体系进一步标准化,让国内的轨道交通建设可持续健康发展。
1 整体中国城市轨道交通建设发展过程国内最开始有关于城市轨道交通建设起源于上个世纪五十年代的北京,在上个世纪五十年代,国内正式开始筹建北京地铁网络,在八十年代末期正式建立起了北京地铁一期工程。
在此之后的八十年代末和九十年代初期,国内其他的发达城市也纷纷开始进行地铁方面的规划,1995年之后,国家计委正式开始研究并制定关于城市轨道交通设备国产化的政策,全面指导国内地铁方面的规划建设。
当然,虽然在此之后的数年时间内国家计委暂时停止了对地铁项目方面的审批,但是,随着后续国内经济的快速发展和进步,我国的整体环境开始进入了城市化和机动化的时代。
在这样的国内大环境下,城市轨道交通其本身以运输量大、高效率、低污染等方面的特点,其开始成为了很多大中城市解决交通问题的重点选择对象。
到目前为止,国内已经有四十多个城市獲得批准开始进行城市轨道交通方面的建设。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障
CBTC系统的故障可以分为硬件故障和软件故障两类。
硬件故障主要是指传感器、通信设备、计算机控制系统等硬件设备出现故障,导致系统无法正常运行。
软件故障主要是指
系统软件出现问题,例如程序错误、数据处理异常等,导致系统运行不正常。
在CBTC系统中,传感器起着非常重要的作用,用于检测列车的位置、速度和加速度等信息。
传感器故障可能导致列车位置信息不准确,从而影响列车的安全运行。
通信设备的
故障可能导致列车无法及时接收到命令控制和位置信息,影响列车的运行调度。
计算机控
制系统的故障可能导致列车运行不正常,例如不能按照设定的速度和距离运行,或者无法
实现列车之间的安全距离控制。
CBTC系统的软件故障可能来自于系统设计、开发和维护过程中的错误。
在系统设计过程中,可能存在功能逻辑错误、数据处理错误等问题,导致系统无法正常运行。
在系统开
发过程中,可能存在编码错误、算法错误等问题,导致系统运行异常。
在系统维护过程中,可能存在系统配置错误、参数设置错误等问题,导致系统无法按照预期进行运行。
当CBTC系统发生故障时,应该采取相应的应对措施来解决问题。
对于硬件故障,可以采取检修、更换设备等方式进行修复。
对于软件故障,可以通过系统重启、程序更新等方
式进行修复。
还需要对系统进行全面的检修和测试,确保系统能够正常运行。
CBTC系统在地铁运营中具有重要的作用,但同时也存在故障的风险。
对CBTC系统的
信号系统进行分析和故障处理,可以更好地保障地铁列车的运行安全和效率。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障
地铁通信制订列车控制(CBTC)系统是一种先进的列车信号系统,它通过无线通信技术和信号处理算法,实现对地铁列车的实时监控和控制。
CBTC系统具有高精度、高安全性和高可靠性等特点,但它也存在一些故障问题。
CBTC系统信号系统的分析非常重要,因为它直接影响到列车的调度和运行。
CBTC系统的信号系统是由一系列的信号设备和传感器组成的,包括基站、车载设备、非接触式传感器等。
这些设备能够感知列车的位置、速度和运行状态,并通过无线通信技术将数据传输到控制中心。
在控制中心,运营人员可以根据实时的列车位置和运行状态,进行列车的调度和控制。
CBTC系统信号系统也面临一些故障问题。
其中最常见的故障是信号设备的故障,例如基站故障或车载设备故障。
这些故障会导致列车无法与控制中心进行通信,从而影响列车的调度和运行。
非接触式传感器的故障也会影响CBTC系统的性能,因为它们无法准确地感知列车的位置和运行状态。
对于CBTC系统的故障问题,需要采取一系列的措施进行分析和解决。
需要进行系统的故障诊断和排除,确定具体的故障原因和位置。
需要及时修复故障设备,保证系统的正常运行。
还可以通过系统的备份和冗余设计来提高系统的可靠性和容错性,减少故障的发生和影响。
对于CBTC系统的信号设备,需要进行定期的维护和检查,以确保其性能和可靠性。
地铁CBTC信号系统的分析及研究

地铁CBTC信号系统的分析及研究摘要:CBTC,即列车运行控制系统,是现今城市地铁运行的重要系统。
在本文中,将就地铁CBTC信号系统进行一定的分析与研究。
关键词:地铁;CBTC;信号系统1 引言CBTC是现今地铁运行中非常重要的系统类型,在实际运行中,该系统并不通过轨道电路对列车相关设备信息进行传递,而是通过车地通信方式的应用对列车运行中的相关信息进行传递,即通过轨旁设备、车载设备的应用对控制中心同运行列车间对信息进行交换,以此以更为稳定、高效的方式对速度控制功能进行实现。
在该系统中,系统在对车地联系进行建立之后,使列车运行中的状态以及命令等能够在地面、列车间实现交换,在对列车相对距离以及准确位置进行确定的同时对列车的安全间隔作出保证。
2 CTBC系统原理CTBC是一种支持移动闭塞的控制系统。
对于该闭塞技术来说,其在实际应用中主要靠轨旁设备同车载设备的不间断通信来实现,即列车在运行的过程中时刻地向地面发送代表位置、方向、标识以及速度等信息,而控制中心在接收到这部分信息之后,则能够在对列车动态位置、目前速度等参数进行一系列计算之后获得其最大制动距离。
该制动距离加上列车的长度,再加上列车的防护距离,则共同对其同步移动虚拟分区进行了实现。
在对安全距离良好保证的情况下,对于两个距离较近的闭塞分区,在实际运行中则能够以较小的间隔前进,使列车在较小间隔、较高速度的情况下获得运营效率的提升。
3 CTBC系统分类3.1 交叉感应环线技术在该技术中,通过敷设在钢轨间的交叉环线作为传输媒介,在现今我国城市轨道建设中得到了较为广泛的应用。
而对于该技术来说,也存在着一定的不足,即其安装位置处于钢轨中间,在实际安装时存在着一定的困难,且在日常钢轨维修工作中也具有一定的难度。
优点方面,该技术使用的时间较长,经验相对成熟,且具有着投资成本少以及应用寿命长等优点。
3.2 无线电台通信技术随着我国无线技术的发展,无线技术目前也较为广泛的应用到了地铁系统建设中。
城市轨道交通信号CBTC系统控制探讨

城市轨道交通信号CBTC系统控制探讨
CBTC系统的控制原理主要是通过车载设备和地面设备之间进行通信交互,实现列车位置和速度的实时监测和控制。
地面设备主要包括车站控制器、信号分区器、和中央控制设
备等,通过无线通信与车载设备进行数据交换。
车载设备主要包括列车控制器、车载通信
设备、定位装置等,对列车的运行状态进行实时监测,并传输给地面设备,通过计算机算
法实现列车的控制和调度。
CBTC系统作为城市轨道交通控制系统的一种新型技术,其应用带来了诸多的优势。
首先,CBTC系统具有高精度的位置控制能力,可以有效地缩短列车的停车距离,提高了运行效率,并且可以减少人为误操作。
其次,CBTC系统采用集中控制技术,可以有效地避免人为因素导致的事故,从而提高了运行的安全性。
此外,CBTC系统具有容错能力强和故障自动隔离等优点,可以保证运行的稳定性和可靠性。
在CBTC系统的控制过程中,还需要注意一些问题。
首先,由于CBTC系统是由多个设
备组成的复杂系统,因此在系统设计和建设过程中需要充分考虑各个设备之间的兼容性和
协同性,以确保系统的正常运行。
其次,在系统运行过程中需要充分考虑不同车型和运行
线路的差异可能会引发的问题,这需要在CBTC系统的设计和实施中进行综合评估和考虑。
此外,在CBTC系统的维护和升级过程中,需要充分考虑系统的稳定性和安全性,以确保
系统的运行和发展。
地铁CBTC信号系统DCS子系统的设计与研究

地铁CBTC信号系统DCS子系统的设计与研究摘要随着我国城市社会经济的发展和城市化进程的加快,不少一二线城市交通拥堵状况日益严重,交通出行的供需矛盾也日益突出。
城市轨道交通具有运量大、速度快、安全、准点、保护环境、节约能源和用地等特点,在缓解城市交通压力中起着举足轻重的作用。
CBTC (Communications Based Train Control)系统是一个安全的,具有高可靠性、高稳定性的基于无线通信的列车自动控制系统。
不再依靠传统的轨道电路向车载设备传达信息,而是利用现代通信技术来实现车地双向通信实时传达列车定位控制信息,可大大缩短行车间隔,提高行车速度和运输效率。
数据通信系统(Data Communications System, DCS)提供了CBTC系统内各子系统间,以及控制中心、车辆段、停车场、沿线车站和车地设备间的双向、可靠、安全的数据交换,是CBTC系统中的传输神经。
论文首先介绍选题的背景和意义,结合国内外研究现状,阐述DCS系统对于CBTC系统的重要性,提出我国正迫切的对CBTC各系统包括DCS系统进行关键技术研究和国产化改造的现实意义。
设计研究DCS系统骨干环网和接入网的解决方案。
车地无线双向通信是DCS系统的关键技术,分析主流无线通信技术和无线传输媒介应用的优缺点,提出适合地铁实际情况的WLAN技术无线解决方案。
DCS系统安全也是本文的研究重点,分析列举了DCS系统中存在的安全威胁类型,通过对802.11i协议、差错控制编码技术的研究,确保CBTC信息传输的安全性。
最后论文从实际出发,搭建隧道WLAN环境,对WLAN技术进行一系列功能测试,验证其在地铁CBTC系统应用的可行性。
关键词:CBTC,DCS,802.11i,车地双向通信,WLANDESIGN AND RESEARCH OF THE DCS SUBSYSTEM IN SUBWAY’S CBTC SIGNAL SYSTEM1 绪论1.1 选题背景和意义我国正处在快速经济发展和城市化进程加快期,城市的交通“堵,堵,堵”问题日益突出,严重影响广大人民群众的日常出行工作。
地铁CBTC系统信号系统分析与故障

地铁CBTC系统信号系统分析与故障地铁CBTC系统是一种先进的列车控制系统,可以实现列车间距的精确控制,提高地铁运行的安全性和效率。
CBTC系统也存在着一些潜在的问题和故障,需要及时进行分析和处理。
CBTC系统的信号系统是整个系统的核心,它负责发送控制指令和接收列车位置信息,以实现列车间的精确控制。
如果信号系统出现故障,将会影响地铁的运行安全和效率。
常见的信号系统故障包括信号灯故障、通信故障和设备故障等。
CBTC系统的信号灯故障是比较常见的一种故障。
信号灯故障可能导致列车无法准确判断行进方向和速度,增加了列车之间的安全距离,降低了列车运行的效率。
信号灯故障还会对乘客的乘坐体验造成不良影响,增加候车时间和拥挤程度。
CBTC系统的通信故障也是常见的一种问题。
通信故障可能导致列车间无法准确传输位置信息和控制指令,进而影响列车的跟踪和调度。
通信故障的原因主要有设备故障、信号干扰和网络故障等。
为了避免通信故障带来的严重后果,地铁CBTC系统通常会采用冗余网络和备用设备,以确保系统的可靠性和稳定性。
CBTC系统的设备故障也是需要重视和解决的问题。
设备故障可能导致列车控制系统无法正常工作,进而影响列车的运行安全和效率。
设备故障的原因可能包括设备老化、电力供应问题和操作失误等。
为了及时排除设备故障,地铁CBTC系统需要进行定期的设备检修和维护工作,确保系统的正常运行。
地铁CBTC系统信号系统的分析与故障处理对于保障地铁运行的安全和效率至关重要。
在分析系统故障时,需要关注信号灯故障、通信故障和设备故障等问题,并采取相应的措施进行排查和修复。
只有保持系统的可靠性和稳定性,才能更好地提高地铁的运行效率和乘客的出行体验。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
地铁CBTC信号系统的分析及研究
发表时间:2016-03-25T14:32:45.270Z 来源:《基层建设》2015年25期供稿作者:王崇国
[导读] 南京地铁运营有限责任公司在实际运行中,该系统并不通过轨道电路对列车相关设备信息进行传递。
王崇国
南京地铁运营有限责任公司江苏南京 210012
摘要:CBTC,即列车运行控制系统,是现今城市地铁运行的重要系统。
在本文中,将就地铁CBTC信号系统进行一定的分析与研究。
关键词:地铁;CBTC;信号系统
1 引言
CBTC是现今地铁运行中非常重要的系统类型,在实际运行中,该系统并不通过轨道电路对列车相关设备信息进行传递,而是通过车地通信方式的应用对列车运行中的相关信息进行传递,即通过轨旁设备、车载设备的应用对控制中心同运行列车间对信息进行交换,以此以更为稳定、高效的方式对速度控制功能进行实现。
在该系统中,系统在对车地联系进行建立之后,使列车运行中的状态以及命令等能够在地面、列车间实现交换,在对列车相对距离以及准确位置进行确定的同时对列车的安全间隔作出保证。
2 CTBC系统原理
CTBC是一种支持移动闭塞的控制系统。
对于该闭塞技术来说,其在实际应用中主要靠轨旁设备同车载设备的不间断通信来实现,即列车在运行的过程中时刻地向地面发送代表位置、方向、标识以及速度等信息,而控制中心在接收到这部分信息之后,则能够在对列车动态位置、目前速度等参数进行一系列计算之后获得其最大制动距离。
该制动距离加上列车的长度,再加上列车的防护距离,则共同对其同步移动虚拟分区进行了实现。
在对安全距离良好保证的情况下,对于两个距离较近的闭塞分区,在实际运行中则能够以较小的间隔前进,使列车在较小间隔、较高速度的情况下获得运营效率的提升。
3 CTBC系统分类
3.1 交叉感应环线技术
在该技术中,通过敷设在钢轨间的交叉环线作为传输媒介,在现今我国城市轨道建设中得到了较为广泛的应用。
而对于该技术来说,也存在着一定的不足,即其安装位置处于钢轨中间,在实际安装时存在着一定的困难,且在日常钢轨维修工作中也具有一定的难度。
优点方面,该技术使用的时间较长,经验相对成熟,且具有着投资成本少以及应用寿命长等优点。
3.2 无线电台通信技术
随着我国无线技术的发展,无线技术目前也较为广泛的应用到了地铁系统建设中。
在频点方面,一般选择为5.8或者2.4GHz,并以接入点同运行列车实现通信。
在对接入点进行设置时,需要保证其覆盖的重叠性、密集性。
对于该种方式来说,其在对信号进行传播时具有着非常自由的特点,且对于车载设备在安装方案也具有着很小的限制,不仅能够保证对于信息的高速传输、轨旁设备要求数量较小,且在列车实际运行中当单个接入设备出现故障时,也不会对系统正常运行产生影响,在安装以及维护方面也具有十分便利的特征。
3.3 泄露电缆无线传输
对于该种方式来说,其优点是具有着较好的信号覆盖、具有着较强的抗干扰能力。
对于单个接入点,其控制距离一般会达到800m,控制距离较为广泛。
缺点是该类电缆价格较高,并因此提升了系统建设成本。
目前在新研发轨道交通系统中应用的次数较少。
3.4 裂缝波导管无线传输
在该技术中,其以波导系统为车地间信号传输的途径,即通过在列车运行沿线对裂缝波导接入点进行铺设、布置的方式将其对列车同轨旁间信息的传递进行实现。
该系统具有着较大的通信容量,且具有着较小的传输衰耗以及干扰,在实际传输中不会因其它列车经过对信号产生传输反射,能够在弯曲通道以及狭小的隧道中传输,也能够在城区内部传输,具有非常好的信号传输稳定性。
同时,其所具有的传输效率也非常高,能够较好的对列车运行控制需求进行满足。
而在缺点方面,该方式在布线方面较为复杂,对于列车运行的沿线都需要对波导管进行安装,不仅因此使施工过程变得更为复杂,也会使工程整体造价因此升高。
4 CBTC系统运行常见问题与对策
4.1 设备匹配
在CBTC系统建设过程中,往往会对国外设备进行一定的应用,而在具体系统建设时,却经常出现国产设备同国外精密设备不能完全协调运行的情况。
以某项目为例,其在系统建设时,出现了室外转辙机同控制板卡运行不协调的问题,在运行过程中,系统经常显示转辙机信息丢失,并因此出现了转辙机动作停止的情况,但经过调查发展,室外设备并没有存在的故障问题。
而经过进一步分析研究,发现控制板卡中的软件对于电路信号丢失情况具有着较低的容错率,而研究国产转辙机则表现电路中具有一定的瞬间丢失情况,即两者在软件层面存在着不兼容的问题。
对此,就需要联系双方供应商,在对软件及时修改后对问题进行解决。
4.2 室外设备
在系统运行过程中,室外设备是非常容易出现损坏情况的一类设备。
以无线网卡为例,如果环境存在干扰,就会对其运行中的信号正常发送产生影响,进而对列车运营产生影响。
除此之外,室外波导管也非常容易因环境因素出现问题,如进尘、进水等。
为了避免上述情况的出现,就需要工作人员能够在日常工作中定期对波导管以及无线网卡部分进行检查,并根据情况选用更为稳定、性能更为优良的网卡设备。
4.3 外界物体干扰
在系统运行过程中,经常会因为外界因素如施工等对计轴室外设备产生干扰,并因此在占用轨道的同时对正常运营产生影响。
对于这
种问题,则需要设备供应商能够对原有的计轴复位方式进行更改,转变为直接复位方式,以此在对故障处理时间大幅度减少的同时最大程度降低其对于系统运行的影响。
4.4 软件维护问题
在系统运行过程中,软件维护是非常重要的一项工作,有些设备供应商在合同谈判或者投标的时候,隐含词语,回避软件维护工作,造成设备维护单位后续工作被动。
甚至需要大量投入,还要影响正常运营。
对此,在实际对合同进行签订时,则需要对软件维护方面引起充分的重视。
并在实际工作中加强软件的维护周期,通过对软件的良好维护更好的保障系统的稳定运行。
5 结束语
随着我国交通水平的提升,目前,越来越多的轨道交通工程在城市中得到了建设,为人们的出行提供了非常大的便利。
在上文中,我们对地铁CBTC信号系统进行了一定的分析及研究,需要在实际工程建设当中能够把握重点,在对信号系统合理选型的同时加强日常的维护工作,更好的保障地铁线路的安全、稳定运行。
参考文献:
[1]林海香,董昱.基于通信的列车控制在轨道交通中应用的关键技术[J].城市轨道交通研究.2010(09):55-57.
[2]赵晓峰.无线CBTC系统列车自动停站对位分析[J].现代城市轨道交通.2012(03):44-45.。
