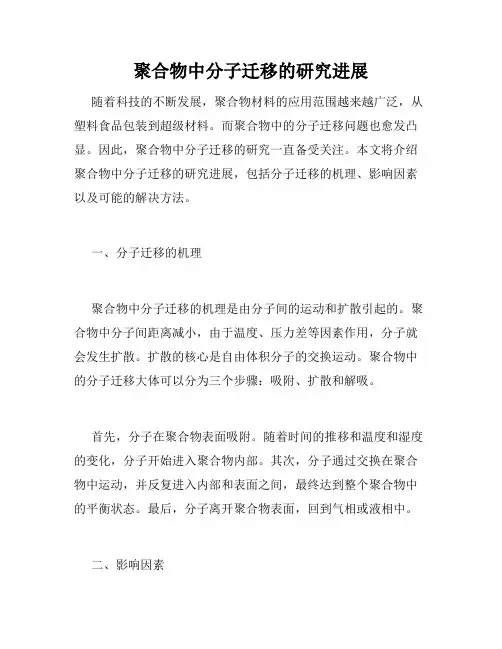

聚合物中分子迁移的研究进展随着科技的不断发展，聚合物材料的应用范围越来越广泛，从塑料食品包装到超级材料。
而聚合物中的分子迁移问题也愈发凸显。
因此，聚合物中分子迁移的研究一直备受关注。
本文将介绍聚合物中分子迁移的研究进展，包括分子迁移的机理、影响因素以及可能的解决方法。
一、分子迁移的机理聚合物中分子迁移的机理是由分子间的运动和扩散引起的。
聚合物中分子间距离减小，由于温度、压力差等因素作用，分子就会发生扩散。
扩散的核心是自由体积分子的交换运动。
聚合物中的分子迁移大体可以分为三个步骤：吸附、扩散和解吸。
首先，分子在聚合物表面吸附。
随着时间的推移和温度和湿度的变化，分子开始进入聚合物内部。
其次，分子通过交换在聚合物中运动，并反复进入内部和表面之间，最终达到整个聚合物中的平衡状态。
最后，分子离开聚合物表面，回到气相或液相中。
二、影响因素多种因素都会影响聚合物中分子迁移的速度、路径和机制，包括温度、湿度、气体压力、化学成分、分子大小和分子形状等。
在确定聚合物材料的使用性能之前必须充分考虑这些影响因素。
1. 温度在聚合物中，分子迁移速度与温度呈指数关系。
随着温度升高，聚合物的分子能量增加，分子在聚合物内部的运动和扩散也会增加。
而低温下，则会延缓分子的运动和扩散，因而减慢分子迁移速度。
2. 湿度聚合物中存在的水分界面有助于促进分子迁移。
实验表明，湿度越高，聚合物中分子迁移速度越快。
这是因为水分子通过对聚合物的吸附、扩散和解吸作用，促进了分子在聚合物内部的运动与扩散。
3. 化学成分聚合物中不同化学成分的分子具有不同的化学效应和力学性质，因而会影响分子迁移速度和路径。
聚合物中混合物的化学成分、粘度和分子量分布等都会影响分子的迁移。
4. 分子大小和形状在聚合物中，分子体积较大，形状特殊的分子，如支链分子容易附着在聚合物表面上，减速分子运动及聚合物中分子的迁移速度。
而分子体积较小、形状规则的分子则更易钻过聚合物分子之间的空隙，以较快的速度在聚合物中扩散。
3.扩散连接
用这种新的热加工方法可以制造钛合金 薄壁复杂结构件（飞机大型壁板、翼梁、舱 门、发动机叶片），并已经在航天、航空领 域得到应用，如波音747飞机上有70多个 钛合金结构件就是应用这种方法制造的。用 这种方法制成的结构件，与常规方法相比质 量小，刚度大，可减轻质量30％，降低成 本50％，提高加工效率20倍.
特点
无铸造组织，无熔焊缺陷；实现难焊材料的 连接；精度高，变形小；可进行大面积板及圆 柱的连接；采用中间层可减少残余应力。 无法进行连续式批量生产；时间长，成本高； 接合表面要求严格；投资大，工件尺寸受到限 制。 2014-2-16 2
扩散连接可以分为直接扩散连接和添加中间层的 扩散连接； 从是否产生液相角度又可分为固相扩散连接和液 相扩散连接； 从连接环境上，还可分为真空扩散连接和保护气 氛环境下的扩散连接。
扩 散 连 接
diffusion bonding
扩散连接特别适合异种金属材料、陶瓷、 金属间化合物、非晶态及单晶合金等新材料 的接合 广泛应用于航空、航天、仪表及电子等 国防部门，并逐步扩展到机械、化工及汽车 制造等领域
定义
相互接触的材料表面，在高温和压力的作用 下，被连接表面相互靠近，局部发生塑性变形， 原子间产生相互扩散，在界面形成了新的扩散 层，从而形成可靠连接的接头。
扩散连接一般在真空、不活性气体（Ar、 N2）或大气气氛环境下进行。一般来说， 真空扩散连接的接头强度高于在不活性气 体和空气中连接的接头强度。计算和实验 结果表明，真空室内的真空度在常用的规 范范围内（1.33～1.33×10-3Pa），就 足以保证连接表面达到一定的清洁度，从 而确保实现可靠连接。
5
(2)接触表面激活阶段 不同材料的原子在 高温下相互扩散，晶 界发生迁移及微小孔 洞消失，在界面形成 不连续的结合层。
物理化学界面现象教案中的界面界面扩散与界面反应

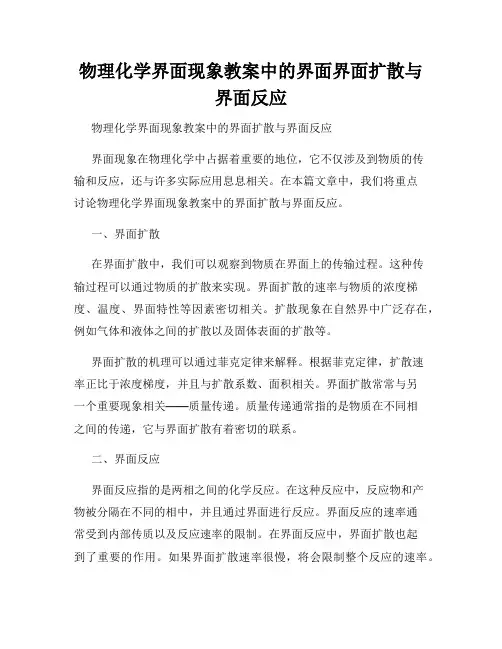

物理化学界面现象教案中的界面界面扩散与界面反应物理化学界面现象教案中的界面扩散与界面反应界面现象在物理化学中占据着重要的地位，它不仅涉及到物质的传输和反应，还与许多实际应用息息相关。
在本篇文章中，我们将重点讨论物理化学界面现象教案中的界面扩散与界面反应。
一、界面扩散在界面扩散中，我们可以观察到物质在界面上的传输过程。
这种传输过程可以通过物质的扩散来实现。
界面扩散的速率与物质的浓度梯度、温度、界面特性等因素密切相关。
扩散现象在自然界中广泛存在，例如气体和液体之间的扩散以及固体表面的扩散等。
界面扩散的机理可以通过菲克定律来解释。
根据菲克定律，扩散速率正比于浓度梯度，并且与扩散系数、面积相关。
界面扩散常常与另一个重要现象相关——质量传递。
质量传递通常指的是物质在不同相之间的传递，它与界面扩散有着密切的联系。
二、界面反应界面反应指的是两相之间的化学反应。
在这种反应中，反应物和产物被分隔在不同的相中，并且通过界面进行反应。
界面反应的速率通常受到内部传质以及反应速率的限制。
在界面反应中，界面扩散也起到了重要的作用。
如果界面扩散速率很慢，将会限制整个反应的速率。
界面反应可以通过接触理论来解释。
接触理论认为，只有当反应物在界面上发生接触并形成活化复合物时，才能发生反应。
界面反应常见的例子包括气体吸附、电化学反应和催化反应等。
三、实际应用界面扩散与界面反应在许多行业中都有着广泛的应用。
例如，在化工工艺中，界面反应可以用于催化剂的设计和废水处理等；在电子工业中，界面扩散可以用于半导体材料的制备和集成电路的制造。
此外，在环境科学领域，界面现象的研究对于理解大气和海洋中的物质传输以及污染物的迁移有着重要的意义。
界面现象的深入研究也可以为分子生物学和药物研发等领域提供有益的指导。
总结：在物理化学界面现象教案中，界面扩散与界面反应是两个重要的内容。
界面扩散与扩散系数、浓度梯度、温度等密切相关，可以通过菲克定律来解释。
界面反应与接触理论有关，反应速率受到界面扩散的限制。

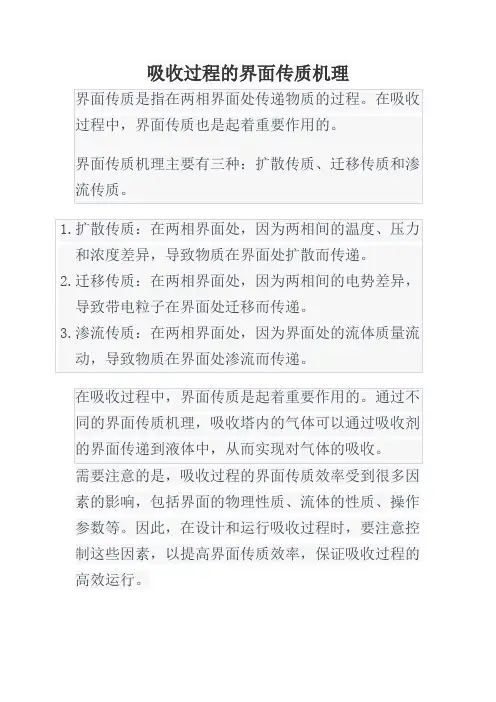

吸收过程的界面传质机理
在吸收过程中，界面传质是起着重要作用的。通过不同的界面传质机理，吸收塔内的气体可以通过吸收剂的界面传递到液体中，从而实现对气体的吸收。
需要注意的是，吸收过程的界面传质效率受到很多因素的影响，包括界面的物理性质、流体的性质、操作参数等。因此，在设计和运行吸收过程时，要注意控制这些因素，以提高界面传质效率，保证吸收过程的高效运行。
此外，吸收过程中的界面传质还与吸收剂的选择有关。常用的吸收剂包括氢氧化钠、氢氧化钾、氢氧化铵、氢氧化铜等。不同的吸收剂具有不同的物理性质和化学性质，会对界面传质的效率产生影响。因此，在选择吸收剂时，要考虑吸收剂的物理性质和化学性质，以确保吸收过程的高效运行。
总的来说，吸收过程的界面传质是起着关键作用的，它决定了吸收过程的效率。因此，在设计和运行吸收过程时，要注意控制影响界面传质效率的因素，并选择合适的吸收剂，以保证吸收过程的高效运行。
吸收过程的界面传质机理
界面传质是指在两相界面处传递物质的过程。在吸收过程中，界面传质也是起着重要作用的。
界面传质机理主要有三种：扩散传质、迁移传质和渗流传质。
1.扩散传质：在两相界面处，因为两相间的温度、压力和浓度差异，导致物质在界面处扩的电势差异，导致带电粒子在界面处迁移而传递。
TiAl基合金与TC4的扩散连接及其性能研究的开题报告

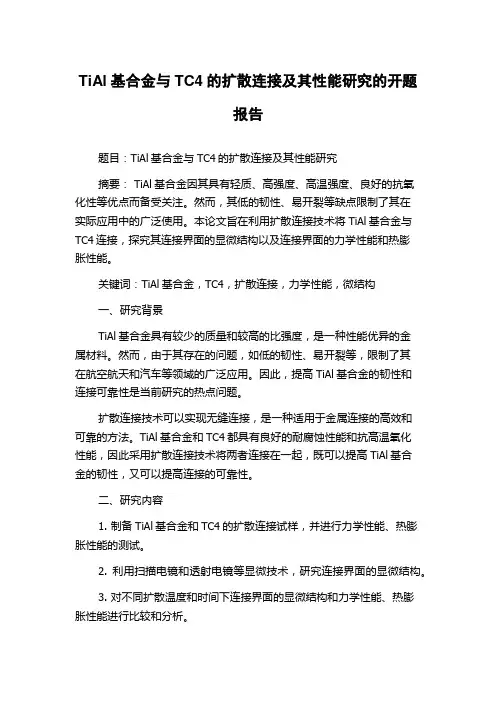

TiAl基合金与TC4的扩散连接及其性能研究的开题报告题目：TiAl基合金与TC4的扩散连接及其性能研究摘要： TiAl基合金因其具有轻质、高强度、高温强度、良好的抗氧化性等优点而备受关注。

然而，其低的韧性、易开裂等缺点限制了其在实际应用中的广泛使用。
本论文旨在利用扩散连接技术将TiAl基合金与TC4连接，探究其连接界面的显微结构以及连接界面的力学性能和热膨胀性能。
关键词：TiAl基合金，TC4，扩散连接，力学性能，微结构一、研究背景TiAl基合金具有较少的质量和较高的比强度，是一种性能优异的金属材料。
然而，由于其存在的问题，如低的韧性、易开裂等，限制了其在航空航天和汽车等领域的广泛应用。
因此，提高TiAl基合金的韧性和连接可靠性是当前研究的热点问题。
扩散连接技术可以实现无缝连接，是一种适用于金属连接的高效和可靠的方法。
TiAl基合金和TC4都具有良好的耐腐蚀性能和抗高温氧化性能，因此采用扩散连接技术将两者连接在一起，既可以提高TiAl基合金的韧性，又可以提高连接的可靠性。
二、研究内容1. 制备TiAl基合金和TC4的扩散连接试样，并进行力学性能、热膨胀性能的测试。
2. 利用扫描电镜和透射电镜等显微技术，研究连接界面的显微结构。
3. 对不同扩散温度和时间下连接界面的显微结构和力学性能、热膨胀性能进行比较和分析。
4. 结合原子模拟方法，模拟不同扩散条件下TiAl基合金与TC4的结合机理。
三、研究意义1. 通过扩散连接技术将TiAl基合金和TC4连接在一起，为在航空航天、汽车等领域应用TiAl基合金提供了一种可靠的连接方法。
2. 通过对扩散连接界面的显微结构和连接性能的研究，可以深入了解扩散连接的机理和优缺点，为扩散连接技术的改进提供参考。
3. 本研究可为TiAl基合金和TC4的应用提供一定的理论依据和技术支撑，并且在材料连接领域具有一定的研究价值。
四、研究方法1. 制备TiAl基合金和TC4的试样，并进行扩散连接。
