表面肌电简介及分析方法一、表面肌电信号概念表面肌电信号 (surface electrom yographic signal, sEMG 信号)是从皮肤表面通过电极引导并放大，显示记录神经肌肉活动时的生物电信号，主要是浅层肌肉和神经干综合的电活动。
表面肌电信号主要有参与活动的运动单位数量、放电频率、同步化程度、募集的模式等有关。
二、表面肌电信号主要是通过时阈和频阈两个方面进行分析1、sEMG 信号的时域分析方法时域分析用于刻画肌电图时间序列的振幅特征，主要指标包括积分肌电（integrete EMG，iEMG）、均方根值（root mean square，RMS）、平均振幅（MA）。
积分肌电值（integrated EMG, iEMG）是一段时间内肌肉中参与活动的运动单位放电总量，其值大小在一定程度上反映参加工作的运动单位的数量多少和每个运动单位的放电大小。
用来分析在单位时间内肌肉的收性。
平均振幅表示肌电信号的强弱，其大小与参与活动的运动单位数目和放电频率的同步化程度有关。
2、sEMG 信号的频域分析方法频阈方面的分析主要是在频率维度上反映 sEMG 的变化，表面肌电信号的频域分析广泛应用于肌肉疾病诊断和肌肉疲劳检测。
利用表面肌电信号进行傅立叶转换（FFT），获得的频谱或功率谱反映信号在不同频率上的变化。
常用指标有平均功率频率（Mean Power Frequency, MPF）和中位频率（Median Frequency, MF）。
MF 指放电频率的中间值，即肌肉收缩过程中放电频率的中间值，一般也是随着运动时间的增大而呈递减的趋势。
由于骨骼肌中快慢肌纤维组成比例不同，导致不同部位骨骼肌之间的 MF 值不同。
快肌纤维兴奋表现在高频放电，慢肌纤维则在低频。
一般在中高强度的运动时，MPF 和 MF 值会有所下降，频谱左移，则说明局部肌肉出现疲劳。
并且导致反映频谱曲线特征的 MPF 和 MF 产生相应的下降。
表面肌电信号检测电路的频率特性分析与优化
表面肌电信号检测电路的频率特性分析与优化表面肌电信号(Surface Electromyography, sEMG)检测电路的频率特性分析与优化一、引言表面肌电信号检测电路是一种用于测量肌肉活动的电子装置。
通过采集肌肉活动时的电位变化，可以分析肌肉的收缩与放松情况，对于康复医学、人机交互、运动控制等领域具有重要的应用价值。
而表面肌电信号的频率特性对于检测电路的性能具有直接影响，因此对其进行分析与优化是十分必要的。
二、表面肌电信号的频率特性表面肌电信号是由肌肉收缩导致的电位变化，其频率范围通常在0.5 Hz至500 Hz之间。
其中低频分量主要反映了肌肉的疲劳、收缩强度、放松程度等信息，而高频分量主要反映了肌肉的快速收缩与放松情况。
因此，表面肌电信号检测电路需要拥有较宽的频率响应范围，以保证对不同肌肉活动的准确检测。
三、表面肌电信号检测电路的频率特性分析方法为了分析表面肌电信号检测电路的频率特性，我们可以采用非线性系统的频率响应分析方法。
具体步骤如下：1. 设计频率扫描信号源：使用一个可调频率的正弦波信号源，以一定的频率范围扫描输入信号。
2. 构建频率响应测试系统：将频率扫描信号源的输出与表面肌电信号检测电路的输入相连接，将检测电路的输出与示波器相连接，通过示波器观察输出信号的幅值与相位响应。
3. 进行频率扫描：通过调节频率扫描信号源的频率，逐步扫描整个信号范围，并记录所得到的幅值与相位响应。
4. 分析频率特性：根据记录的幅值与相位响应数据，可以绘制频率响应曲线，并通过曲线解读得到表面肌电信号检测电路的频率特性。
四、表面肌电信号检测电路的频率特性优化方法在分析了表面肌电信号检测电路的频率特性之后，我们可以采取以下方法进行优化：1. 增大通频带：根据频率特性分析结果，确定信号检测电路的通频带范围。
可以通过增加电路的带宽，采用更高的采样频率等方式来增大通频带。
2. 降低噪声干扰：噪声是影响肌肉信号检测的主要干扰源之一。

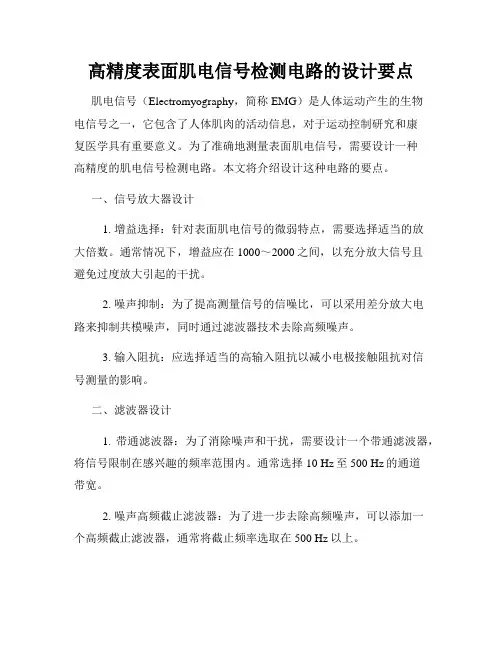

高精度表面肌电信号检测电路的设计要点
高精度表面肌电信号检测电路的设计要点肌电信号（Electromyography，简称EMG）是人体运动产生的生物电信号之一，它包含了人体肌肉的活动信息，对于运动控制研究和康复医学具有重要意义。
为了准确地测量表面肌电信号，需要设计一种高精度的肌电信号检测电路。
本文将介绍设计这种电路的要点。
一、信号放大器设计1. 增益选择：针对表面肌电信号的微弱特点，需要选择适当的放大倍数。
通常情况下，增益应在1000～2000之间，以充分放大信号且避免过度放大引起的干扰。
2. 噪声抑制：为了提高测量信号的信噪比，可以采用差分放大电路来抑制共模噪声，同时通过滤波器技术去除高频噪声。
3. 输入阻抗：应选择适当的高输入阻抗以减小电极接触阻抗对信号测量的影响。
二、滤波器设计1. 带通滤波器：为了消除噪声和干扰，需要设计一个带通滤波器，将信号限制在感兴趣的频率范围内。
通常选择10 Hz至500 Hz的通道带宽。
2. 噪声高频截止滤波器：为了进一步去除高频噪声，可以添加一个高频截止滤波器，通常将截止频率选取在500 Hz以上。
3. 采样率选择：为了充分还原原始信号的细节，采样率应选择为采样频率的两倍以上。
三、电极设计1. 选择合适的电极材料：应选择导电性好、与皮肤接触良好的材料作为电极，如银/银氯化银电极。
2. 电极间距：电极间距需要适当，一般在2~4厘米之间，以兼顾测量信号的质量和人体舒适度。
3. 抗干扰能力：电极的设计应具备较好的抗干扰能力，以避免外界电源干扰对测量结果的影响。
四、参考电极设计1. 参考电极的选择：为了保证信号的稳定性和一致性，通常会选择一个参考电极与测量电极配对使用，参考电极可以选用身体其他部位的电极。
2. 阻抗匹配：参考电极和测量电极之间的阻抗应匹配，以减小干扰信号对测量的影响。
五、抗干扰设计1. 屏蔽设计：为了防止来自外界的电磁干扰，需要对电路进行屏蔽设计，例如使用金属屏蔽罩或层压板。
2. 接地设计：良好的接地设计可以有效减小干扰信号对测量结果的影响。

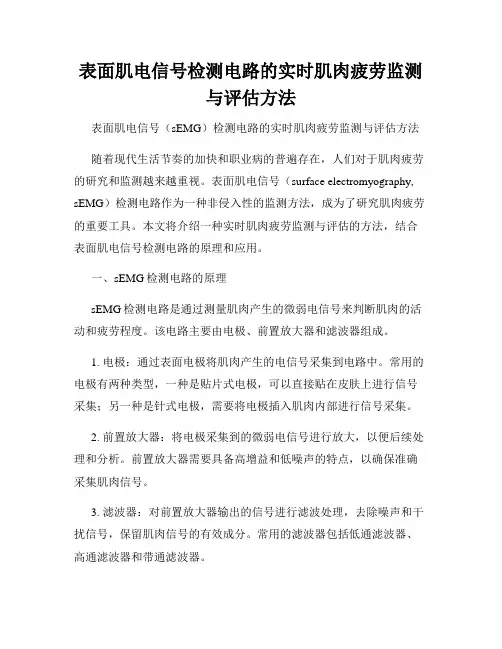

表面肌电信号检测电路的实时肌肉疲劳监测与评估方法
表面肌电信号检测电路的实时肌肉疲劳监测与评估方法表面肌电信号（sEMG）检测电路的实时肌肉疲劳监测与评估方法随着现代生活节奏的加快和职业病的普遍存在，人们对于肌肉疲劳的研究和监测越来越重视。
表面肌电信号（surface electromyography, sEMG）检测电路作为一种非侵入性的监测方法，成为了研究肌肉疲劳的重要工具。
本文将介绍一种实时肌肉疲劳监测与评估的方法，结合表面肌电信号检测电路的原理和应用。
一、sEMG检测电路的原理sEMG检测电路是通过测量肌肉产生的微弱电信号来判断肌肉的活动和疲劳程度。
该电路主要由电极、前置放大器和滤波器组成。
1. 电极：通过表面电极将肌肉产生的电信号采集到电路中。
常用的电极有两种类型，一种是贴片式电极，可以直接贴在皮肤上进行信号采集；另一种是针式电极，需要将电极插入肌肉内部进行信号采集。
2. 前置放大器：将电极采集到的微弱电信号进行放大，以便后续处理和分析。
前置放大器需要具备高增益和低噪声的特点，以确保准确采集肌肉信号。
3. 滤波器：对前置放大器输出的信号进行滤波处理，去除噪声和干扰信号，保留肌肉信号的有效成分。
常用的滤波器包括低通滤波器、高通滤波器和带通滤波器。
二、sEMG实时肌肉疲劳监测方法sEMG实时肌肉疲劳监测方法主要包括特征提取和疲劳评估两个步骤。
1. 特征提取：通过对sEMG信号进行特征提取，可以获取肌肉的活动情况和疲劳程度。
常用的特征参数有信号均值、信号的功率谱密度、信号的短时能量等。
这些特征参数可以通过数学方法来计算和提取。
2. 疲劳评估：根据提取的特征参数，采用相应的算法进行疲劳评估。
常见的评估方法包括时域分析、频域分析和时频域分析等。
通过对特征参数的分析和比较，可以判断肌肉的疲劳程度和疲劳发展趋势。
三、应用与展望sEMG检测电路的实时肌肉疲劳监测与评估方法在多个领域有着广泛应用。
例如，运动训练领域可以通过监测运动员的肌肉疲劳情况，优化训练计划和提高竞技成绩；康复医学领域可以通过监测患者的肌肉疲劳程度，制定个性化的康复方案和评估康复效果。

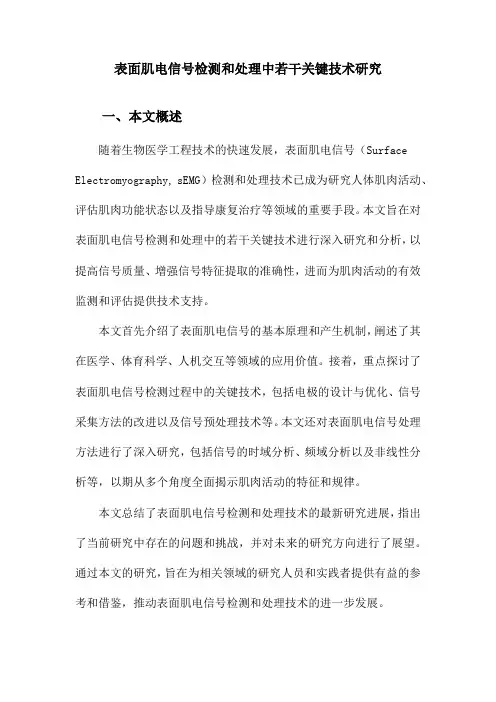

表面肌电信号检测和处理中若干关键技术研究
表面肌电信号检测和处理中若干关键技术研究一、本文概述随着生物医学工程技术的快速发展，表面肌电信号（Surface Electromyography, sEMG）检测和处理技术已成为研究人体肌肉活动、评估肌肉功能状态以及指导康复治疗等领域的重要手段。
本文旨在对表面肌电信号检测和处理中的若干关键技术进行深入研究和分析，以提高信号质量、增强信号特征提取的准确性，进而为肌肉活动的有效监测和评估提供技术支持。
本文首先介绍了表面肌电信号的基本原理和产生机制，阐述了其在医学、体育科学、人机交互等领域的应用价值。
接着，重点探讨了表面肌电信号检测过程中的关键技术，包括电极的设计与优化、信号采集方法的改进以及信号预处理技术等。
本文还对表面肌电信号处理方法进行了深入研究，包括信号的时域分析、频域分析以及非线性分析等，以期从多个角度全面揭示肌肉活动的特征和规律。
本文总结了表面肌电信号检测和处理技术的最新研究进展，指出了当前研究中存在的问题和挑战，并对未来的研究方向进行了展望。
通过本文的研究，旨在为相关领域的研究人员和实践者提供有益的参考和借鉴，推动表面肌电信号检测和处理技术的进一步发展。
二、sEMG信号检测技术表面肌电信号（surface electromyography，sEMG）是肌肉活动时产生的生物电信号，其检测技术在运动科学、生物医学工程、康复医学等领域具有广泛的应用。
sEMG信号检测技术涉及多个关键环节，包括电极设计、信号采集、噪声抑制和信号放大等。
电极是sEMG信号检测的关键部分，其性能直接影响到信号的质量和可靠性。
理想的sEMG电极应具备高灵敏度、低噪声、良好的信噪比和长期稳定性等特点。
目前常用的sEMG电极类型包括干电极、湿电极和一次性电极等。
干电极具有使用方便、易于携带等优点，但在信号质量和稳定性方面相对较差；湿电极通过导电介质与皮肤接触，能够提高信号的稳定性和质量，但使用过程较为繁琐；一次性电极则具有卫生、方便和成本低廉等优点，但在信号质量方面可能略逊于湿电极。
表面肌电信号检测电路的原理与设计方法
表面肌电信号检测电路的原理与设计方法表面肌电信号（Surface Electromyographic Signals, sEMG）是一种用于检测人体肌肉活动的生物电信号。
sEMG信号检测电路的设计是为了提取和测量这些信号，用于各种应用，如康复医学、运动控制、人机交互等。
本文将介绍sEMG信号检测电路的原理、设计方法和相关考虑因素。
一、表面肌电信号简介表面肌电信号是通过肌肉纤维活动而产生的电信号，由肌肉活动引起的离子流动引起了肌肉组织的生物电势变化。
sEMG信号具有较低的幅度和较高的噪声水平，需要通过合适的电路设计和信号处理技术来提取有用的信息。
二、表面肌电信号检测电路的原理表面肌电信号检测电路主要由前置放大器、滤波器和增益控制器组成。
其工作原理如下：1. 前置放大器：前置放大器用于增强sEMG信号的幅度，以便后续的信号处理。
由于sEMG信号的幅度较小，前置放大器应具有高放大倍数、低噪声和宽频带特性。
常用的前置放大器电路包括差分放大器和双电源放大器。
2. 滤波器：滤波器用于去除sEMG信号中的噪声和无关频率成分，以提取感兴趣的信号。
常用的滤波器包括低通滤波器和带通滤波器。
低通滤波器主要用于去除高频噪声，带通滤波器可选择性地通过感兴趣的频率范围。
3. 增益控制器：增益控制器可根据需求调整sEMG信号的放大倍数，以适应不同的应用场景。
它可以通过选择不同的反馈电阻或电压增益控制电路来实现。
三、表面肌电信号检测电路的设计方法在设计表面肌电信号检测电路时，需要考虑以下因素：1. 电源选择：应选择适宜的电源电压和电流，以满足电路的工作要求，并保证信号的质量和稳定性。
2. 前置放大器设计：根据sEMG信号的幅度和噪声水平，选择合适的放大倍数和前置放大器电路。
同时，注意选择低噪声、宽频带的运算放大器和适当的反馈电路。
3. 滤波器设计：根据应用需求，选择合适的滤波器类型和截止频率。
滤波器的设计应考虑滤波器特性、阶数和滤波器电路的实现方式。
表面肌电信号特征
表面肌电信号特征
表面肌电信号（Surface Electromyography，简称sEMG）是通过测量肌肉表面电位变化来反映肌肉活动的技术。
在运动学、工程学、物理学、医学、运动康复等领域，sEMG技术被广泛应用于肌肉活动的研究中。
下面将介绍sEMG信号的特征。
一、频率特征
sEMG信号的频率特征是指信号中包含的频率成分。
sEMG信号频率范围通常为10-500 Hz。
通常将sEMG信号分为三个频带，即低频段(10-100 Hz)、中频段(100-250 Hz)和高频段(250-500 Hz)。
其中，低频段反映了肌肉的肌力变化，中频段反映了肌肉的疲劳状态，高频段反映了肌
肉的颤动和抖动。
二、幅值特征
sEMG信号的幅值特征是指信号电位的均方根值(Root Mean Square，简称RMS)。
RMS值越大，代表肌肉收缩的力度越强，反之，RMS值越小，肌肉收缩的力度越弱。
三、时域特征
时域特征分为两个方面:幅度分布特征和波形轮廓特征。
幅度分布特征是指sEMG信号在时间轴上的分布情况，可以反映肌肉收缩的强度和肌肉的功能。
波形轮廓特征是指sEMG信号波形的上升、下降、持续时间等特征，可以反映肌肉收缩的速度和肌肉的协调性。
四、空间特征
空间特征是指不同位置肌肉间的sEMG信号差异。
当肌肉活动时，sEMG 信号的强度和形态在不同的位置上可能会有所不同。
综上所述，sEMG信号与肌肉活动密切相关，sEMG信号的频率、幅值、时域和空间特征等特征均可用来量化肌肉收缩的情况，进而为肌肉活动的研究提供依据。
在未来的发展中，sEMG技术将会得到更广泛的应用。
表面肌电信号检测电路的多尺度分析与处理方法
表面肌电信号检测电路的多尺度分析与处理方法在人类活动中，肌肉的运动起着重要的作用。
为了了解肌肉活动的模式和特征，科学家们研究了表面肌电信号（sEMG）。
sEMG是一种非侵入性的生物电信号，它可以通过电极贴在肌肉表面来获取。
为了准确地分析和处理sEMG信号，研究人员需要设计合适的电路，并采用多尺度方法进行分析。
一、sEMG检测电路设计为了获取高质量的sEMG信号，检测电路需要满足以下要求：1. 低噪声：sEMG信号弱小且易受到环境干扰，因此电路设计应考虑降低噪声的影响。
2. 高放大增益：sEMG信号具有较低的幅度，需要适当放大才能进行后续处理。
3. 宽带宏观增益控制：sEMG信号具有广泛的频率范围，电路应具备宏观增益控制功能，以适应不同频率的信号。
4. 适应不同肌肉组织：人体肌肉组织的特性各异，sEMG检测电路应能适应不同部位的肌肉。
二、sEMG信号的多尺度分析方法sEMG信号具有多尺度的特征，因此研究人员需要采用多尺度分析方法来获取更详细的信息。
1. 时域分析：时域分析是最基本的分析方法，可以观察信号的幅值、波形和时域参数，如均值、方差和均方根等。
时域分析可以提供信号的整体特征。
2. 频域分析：频域分析可以将信号转换到频域，通过计算功率谱、能量分布等指标，得到信号的频率特征。
常用的频域分析方法有傅里叶变换、小波变换等。
3. 时频域分析：时频域分析结合了时域和频域的优点，可以得到信号在时间和频率上的变化情况。
常见的时频域分析方法有短时傅里叶变换、小波包变换等。
三、sEMG信号的处理方法sEMG信号的处理旨在提取有用的信息，并将其应用于肌肉活动的研究和应用中。
1. 特征提取：通过提取信号的幅值、频率、时域和频域参数等特征，可以获得与肌肉活动相关的信息。
常用的特征提取方法有时域平均、频域幅值谱和小波包系数等。
2. 模式识别：通过对特征进行分类、聚类和识别，可以对肌肉活动进行分类和分析。
常见的模式识别方法有支持向量机、神经网络和决策树等。
表面肌电信号检测电路在康复训练中的实时监测与评估
表面肌电信号检测电路在康复训练中的实时监测与评估在康复医学领域中，表面肌电信号（Surface Electromyography, sEMG）是一种非侵入性的生物电信号，通过测量肌肉活动产生的电信号来评估患者的肌肉功能。
表面肌电信号检测电路是一种用于实时监测和评估患者肌肉功能的装置，广泛应用于康复训练和生理学研究。
一、表面肌电信号检测技术简介表面肌电信号是通过放置在皮肤表面的电极阵列来检测肌肉活动产生的电信号。
这些电信号可以反映肌肉的收缩强度、活动模式以及协调性。
表面肌电信号检测技术可以用于评估患者的肌肉功能，监测肌肉疲劳以及康复训练的效果。
二、表面肌电信号检测电路的原理表面肌电信号检测电路由多个电极和信号采集模块组成。
电极贴附于患者的皮肤表面，通过感知肌电信号的变化并将其转化为电压信号。
这些电压信号经过放大、滤波和模数转换等处理后，被送入计算机进行实时监测与评估。
表面肌电信号检测电路的设计需要考虑信号增益、噪声抑制以及信号质量等因素。
三、表面肌电信号检测电路在康复训练中的应用1. 肌肉功能评估：通过监测表面肌电信号，可以评估患者的肌肉功能是否正常。
这对于康复医学领域来说是至关重要的，因为准确评估肌肉功能可以帮助医生制定个性化的康复方案。
2. 运动生物力学研究：表面肌电信号检测电路还可以用于运动生物力学研究。
通过实时监测和分析肌肉活动，可以了解运动过程中肌肉的协调性、平衡性以及对称性等指标，为运动员的技术改进提供有力的依据。
3. 康复训练监控：在康复训练过程中，表面肌电信号检测电路可以实时监测患者的肌肉活动情况。
这有助于康复医生及时调整训练强度和方式，确保患者的康复效果。
四、表面肌电信号检测电路的发展趋势随着科技的不断进步，表面肌电信号检测电路逐渐趋于小型化、便携化和智能化。
新一代的表面肌电信号检测电路将更加注重信号的准确性和稳定性，以及对多种肌肉活动的同步监测能力。
此外，与生物信息处理技术、机器学习以及虚拟现实等技术的结合，也将为康复医学领域带来更多的可能性。
表面肌电评估
表面肌电评估
表面肌电评估是一种用来研究肌肉电活动的方法，通过测量肌电信号来评估肌肉功能。
它是一种无创的技术，可以帮助研究人员了解肌肉的活动模式、肌肉疲劳程度以及肌肉协调性。
表面肌电评估使用一种叫做肌电图的设备，它可以记录肌肉收缩和放松时产生的电信号。
这些电信号通过放置在皮肤表面的电极来捕捉，然后被放大和记录下来。
通过这种方法，可以获得大量的肌电数据，并用于分析和评估肌肉功能。
表面肌电评估可以用于许多不同的领域，包括运动科学、康复医学和人机界面设计。
在运动科学领域，它可以被用来研究人体运动的控制和协调。
通过分析肌肉的运动模式和活动程度，可以了解肌肉力量和耐力的变化以及肌肉活动的协调性。
这对于运动员的训练和康复都非常重要，可以帮助他们改善运动表现和预防运动损伤。
在康复医学中，表面肌电评估可以用来评估肌肉功能的恢复进程。
通过比较不同时间点的肌电数据，可以了解肌肉的恢复程度和康复过程中的进展。
这对于康复计划的制定和调整非常重要，可以帮助患者更好地恢复功能。
在人机界面设计中，表面肌电评估可以用来研究人体与机器之间的交互。
通过分析肌肉的电活动模式，可以了解人体对于特定动作和任务的反应，并据此设计更符合人体需求的界面和交互方式。
这对于提高用户体验和人机界面的效率非常重要。
总之，表面肌电评估是一种重要的评估方法，可以用来研究肌肉功能、康复进程和人机交互。
它可以为运动科学、康复医学和人机界面设计提供有价值的信息，并帮助改善人体运动和生活质量。
未来，随着技术的不断发展，表面肌电评估将会得到更广泛的应用。
表面肌电信号处理
表面肌电信号处理表面肌电信号（sEMG）是指肌肉活动引起的电信号，它们可以通过表面电极在肌肉表面进行测量。
sEMG信号处理是分析和解释sEMG信号的过程，它可以用于诊断肌肉疾病、评估肌肉功能、控制肌肉运动和研究运动控制等方面。
sEMG信号处理的第一步是信号采集。
在采集sEMG信号时，需要选择适当的电极和放大器，并将其放置在肌肉表面。
然后，通过放大器将信号放大，以便进行后续的分析和处理。
sEMG信号处理的第二步是信号滤波。
由于sEMG信号存在许多噪声和干扰，因此需要对信号进行滤波，以去除这些噪声和干扰。
常用的滤波器包括低通滤波器、高通滤波器和带通滤波器。
sEMG信号处理的第三步是特征提取。
特征提取是从原始sEMG信号中提取有用的信息或特征的过程。
常用的特征包括幅值、频率、时域特征和频域特征等。
这些特征可以用于识别肌肉动作、评估肌肉疲劳和控制肌肉运动等方面。
sEMG信号处理的第四步是模式识别。
模式识别是将特征与已知的模式或类别进行比较和分类的过程。
常用的模式识别算法包括支持向量机、人工神经网络和决策树等。
这些算法可以用于识别肌肉动作、评估肌肉疲劳和控制肌肉运动等方面。
sEMG信号处理的应用非常广泛。
例如，在肌肉康复方面，sEMG 信号处理可以用于评估肌肉功能和监测康复进展。
在肌肉疾病诊断方面，sEMG信号处理可以用于诊断肌肉疾病和评估疾病的严重程度。
在运动控制方面，sEMG信号处理可以用于控制假肢、神经刺激和运动康复等方面。
sEMG信号处理是分析和解释sEMG信号的过程，它可以用于诊断肌肉疾病、评估肌肉功能、控制肌肉运动和研究运动控制等方面。
sEMG信号处理的应用前景非常广阔，未来还有很大的发展空间。
表面肌电信号特征
表面肌电信号特征
表面肌电信号（Surface Electromyography，简称sEMG）是一种测量肌肉电活动的非侵入性技术。
它通过在肌肉表面放置电极，记录肌肉收缩时产生的电信号，从而反映肌肉的活动情况。
sEMG信号具有以下特征：
1. 频率特征：sEMG信号的频率范围通常在10Hz-500Hz之间，不同肌肉的频率范围有所不同。
例如，手指肌肉的频率范围较高，而腿部肌肉的频率范围较低。
2. 幅值特征：sEMG信号的幅值反映了肌肉收缩的强度。
幅值越大，表示肌肉收缩越强烈。
不同肌肉的幅值范围也有所不同。
3. 时域特征：sEMG信号的时域特征包括肌肉收缩的起始时间、峰值时间、持续时间等。
这些特征可以反映肌肉收缩的速度和持续时间。
sEMG信号的应用非常广泛。
在医学领域，sEMG信号可以用于诊断肌肉疾病和神经系统疾病。
例如，肌无力患者的sEMG信号幅值较低，而帕金森病患者的sEMG信号频率较低。
在康复领域，sEMG 信号可以用于评估康复训练的效果。
例如，康复训练后患者的sEMG信号幅值和频率会有所改善。
除了医学和康复领域，sEMG信号还可以应用于人机交互和运动控
制。
例如，sEMG信号可以用于控制假肢和智能外骨骼，使残疾人能够恢复正常的运动功能。
sEMG信号还可以用于游戏和虚拟现实等领域，使用户能够通过肌肉活动来控制游戏或虚拟现实场景。
sEMG信号具有丰富的特征和广泛的应用前景。
随着技术的不断发展，sEMG信号将在更多领域得到应用，为人类带来更多的福利。
测量分析表面肌电信号
RMS
t T
EMG2 (t)dt
t
T
其中EMG（t）是连续信号 T是采样间隔
最件并采集数据 ❖ 4.1~4.20 阅读，学习时域分析相关过程 ❖ 4.21~5.10 对数据进行时域分析，提取均方
根等特征值 ❖ 5.10~5.30 完成论文
选择报告（Select Report）
选择通道（Select Channels）
定义周期（Define Periods）
选择对比（
Choose Comparison）
生成报告：
将测量所得的数据以Txt文本导出
sEMG 的特征提取研究现状
❖ sEMG的定量辨识中需要对sEMG进行处理，提取 分离度大、鲁棒性好、运算复杂度低的模式特征 ，进而实现模式分类和定量辨识
课题研究的目的
❖ 目的： 基于sEMG的采集和时域分析，通过时域分 析直观准确的体现出sEMG信号特征。
sEMG的作用意义以及动作辨识现状
❖ 作用： sEMG能在一定程度上反映神经肌肉的活动，在临床医学的 神经肌肉疾病诊断，康复医学领域的肌肉功能评价等方面都 有重要的使用价值。
❖ 现状： 国内有很多研究专注于sEMG进行模式识别，实现多自由度 假肢控制。但在单个运动模式中价值的运动状态如运动速度 、运动幅度、和手臂位置等却无法控制。
后续工作
❖ 时域采样，在连续的信号上截取离散时刻上 的信号瞬间值。以等距离的单位脉冲序列乘 连续时间信号，各采样点的瞬间值就变成脉 冲序列的强度。
❖ 连续信号为EMG（t），从t=0开始采样，采 样得到的离散时间序号为EMG(n) EMG(n)=EMG(nT) T为采样间隔
RMS值的计算方法如下
❖ 软件部分 MyoResearch Xp Master
表面肌电信号检测电路在康复机器人控制中的应用
表面肌电信号检测电路在康复机器人控制中的应用康复机器人是一种利用先进的科技手段，结合机器人技术和康复医学原理，在康复治疗中起到重要作用的设备。
随着科技的不断发展，表面肌电信号检测电路在康复机器人控制中得到了广泛的应用。
本文将介绍表面肌电信号检测电路的原理和工作方式，以及其在康复机器人控制中的具体应用。
一、表面肌电信号检测电路的原理和工作方式表面肌电信号是指肌肉活动产生的电信号，由细胞内外电流的变化引起。
表面肌电信号检测电路是一种能够将肌肉活动转化为可测量信号的系统。
该系统包括导电贴片电极、放大器、滤波器和数据采集装置等组成。
导电贴片电极是用于贴在肌肉表面，通过与肌肉进行接触，将肌肉的电信号传输到放大器。
放大器将接收到的微弱信号进行放大，以提高信号的强度和清晰度。
滤波器的作用是用于滤除一些杂乱的干扰信号，使得所采集到的信号更加准确和可靠。
数据采集装置则是用于将处理后的信号进行采集和传输，为后续的数据分析和处理提供基础。
二、1. 运动辅助控制：康复机器人常常用于帮助患者进行运动辅助治疗，表面肌电信号检测电路可以实时监测患者肌肉的活动情况，并将信号传输给康复机器人的控制系统。
通过分析肌电信号的特征，康复机器人可以根据患者的动作意图进行智能控制，从而实现与患者的协同运动。
2. 动作分析和评估：表面肌电信号检测电路可以对患者进行动作的分析和评估。
通过收集和分析肌肉的活动信号，可以获得患者运动的速度、力度、协调性等关键参数。
这些参数对于康复机器人的控制和康复治疗的评估非常重要，可以帮助医生更好地了解患者的康复进展，并根据评估结果进行相应的调整和优化。
3. 生物反馈训练：表面肌电信号检测电路还可以用于康复机器人的生物反馈训练。
通过实时监测患者肌肉的活动情况，并将信号反馈给患者，患者可以根据反馈信号对自身的肌肉活动进行调整和训练。
这种生物反馈训练可以帮助患者更好地控制肌肉的活动，提高运动的效果和康复的效果。
4. 智能交互和控制：在康复机器人的设计中，表面肌电信号检测电路可以与其他传感器相结合，实现智能交互和控制。
表面肌电信号检测电路的系统精度评估与校准方法
表面肌电信号检测电路的系统精度评估与校准方法肌电信号是指人体肌肉产生的电信号，通过对表面肌电信号的检测，可以获得肌肉运动情况的相关信息。
而表面肌电信号检测电路的系统精度评估与校准方法对于精确获取和解读肌电信号至关重要。
本文将探讨表面肌电信号检测电路的系统精度评估与校准方法的相关内容，旨在提高肌电信号检测的准确性和可靠性。
1. 介绍表面肌电信号检测电路是一种用于检测人体肌肉电活动的装置，一般由电极、前置放大器、滤波器和模数转换器等组成。
该电路的系统精度评估与校准方法主要包括信号质量评估、信号校准和噪声抑制等方面。
2. 信号质量评估信号质量评估是指对采集到的肌电信号进行质量判断的过程。
在评估过程中，可以利用信噪比和信号频谱分析等方法来判断信号的质量。
例如，通过计算信号与噪声的功率比值，可以得到信噪比，从而评估信号的质量。
此外，也可以通过检测信号的频谱分布情况，评估信号的频域特性，以判断信号的准确性和稳定性。
3. 信号校准信号校准是指通过对检测电路进行精确的校准，以确保采集到的肌电信号具有较高的准确性和可靠性。
常用的信号校准方法包括增益校准、偏置校准和带宽校准等。
其中，增益校准可以通过调整放大器的增益系数，使得采集到的信号与实际信号的幅值比例一致。
偏置校准则是通过调整前置放大器的直流偏置电压，使得信号的零点与实际零点对齐。
带宽校准则是通过调整滤波器的带宽和中心频率，使得采集到的信号能够覆盖所需的频率范围。
4. 噪声抑制噪声是表面肌电信号检测中不可避免的干扰因素，对信号的准确性和可靠性造成一定的影响。
为了抑制噪声的影响，可以采取一系列的噪声抑制方法。
例如，可以利用滤波器对信号进行滤波处理，去除高频噪声和低频噪声。
此外，也可以采用差分放大器来增强信号与噪声的差异，从而提高信号的有效性。
5. 精度评估在表面肌电信号检测电路的使用过程中，需要对其精度进行定量评估。
一种常用的评估方法是通过与参考电极信号进行比较，计算测量值与参考值之间的误差。
表面肌电信号检测电路的设计原理解析
表面肌电信号检测电路的设计原理解析本文将对表面肌电信号检测电路的设计原理进行详细解析。
肌电信号是指由人体肌肉运动产生的微弱电信号，通过对这些信号的检测和分析可以获得关于肌肉运动状态和肌肉疲劳程度等信息。
而表面肌电信号检测电路的设计是实现对这些信号的采集和处理的关键。
一、肌电信号检测原理肌肉的运动是由神经系统发出指令，刺激肌肉产生收缩并产生电信号。
这些电信号可以通过电极传感器采集到并转换成模拟电压信号。
肌电信号通常是微弱的，所以需要采用放大电路将信号放大到适合测量的范围。
另外，由于肌电信号中可能存在伪迹干扰，还需要进行滤波和去噪处理。
二、表面肌电信号检测电路设计要点1. 电极选择：电极的选择是影响肌电信号检测准确性的关键因素。
常用的电极有干接触电极和湿接触电极。
干接触电极适合短时的检测，但容易引起伪迹干扰；湿接触电极适合长时间的检测，但需要液体介质。
根据实际需求选择适当的电极。
2. 放大电路设计：放大电路需要对肌电信号进行放大，同时还需要抑制伪迹干扰。
通常采用差分放大器结构，通过调节放大倍数和增益控制，合理放大信号同时降低噪音。
3. 滤波和去噪：肌电信号中可能存在各种频率的噪音和伪迹。
通过滤波电路，能够滤除不需要的高频噪音和低频漂移，保留有用的信号。
去噪处理可以通过数字滤波算法来实现，如均值滤波、中值滤波等。
4. AD转换器：肌电信号处理完毕后，需要通过模数转换（ADC）将模拟信号转换为数字信号，以便于计算机或其他设备进行进一步处理和分析。
AD转换器的选择要考虑分辨率和采样率等参数，以保证信号的准确性和完整性。
5. 电源和接地设计：为了稳定的供电和减少电磁干扰，电源和接地设计也是电路设计中需要注意的因素。
可以采用稳压电源和良好的接地布线来提高电路的性能。
6. 软件设计：在电路设计完成后，还需要进行相应的软件设计，以实现对肌电信号的保存、分析和可视化显示等功能。
这涉及到嵌入式系统的编程和界面设计等内容。
表面肌电信号检测电路的多通道设计与测试
表面肌电信号检测电路的多通道设计与测试一、引言表面肌电信号（Surface Electromyography，简称sEMG）是一种用来检测肌肉活动的生物电信号，可以广泛应用于健康监测、康复医学等领域。
为了有效地获取和分析sEMG信号，需要设计并搭建一个可靠且高性能的多通道sEMG检测电路。
本文将探讨表面肌电信号检测电路的多通道设计与测试。
二、设计原理1. 表面肌电信号表面肌电信号是通过电极贴附在人体表面采集得到的肌肉电信号。
sEMG信号的特点是频率较低、幅值较小，在采集过程中容易受到噪声干扰。
因此，设计多通道sEMG检测电路时需要考虑信号放大、滤波和抗干扰能力。
2. 多通道设计多通道设计可以同时采集多个肌肉组的sEMG信号，提高信号采集效率和准确性。
多通道电路的核心是放大器、滤波器和多路选择器。
放大器用于放大sEMG信号，滤波器用于去除噪声和其他不相关信号，多路选择器用于选择要采集的通道。
三、设计与测试过程1. 电路设计根据多通道sEMG检测电路的需求，选择合适的放大器、滤波器和多路选择器器件。
在电路设计过程中，需要注意电路的稳定性、抗干扰能力和功耗等方面的考虑。
2. 电路布局将选定的器件进行布局，保证电路的紧凑性和良好的信号传输。
同时，合理布局还有助于减少噪声和干扰的影响。
3. 电路测试使用合适的测试设备进行电路的功能测试和性能评估。
对电路的放大倍数、滤波效果、抗干扰能力等进行全面的测试，确保电路的稳定运行和准确采集sEMG信号。
四、实验结果与分析经过实验测试，多通道sEMG检测电路设计具备可靠的信号放大和滤波功能。
电路能够准确采集肌肉活动信号，并且对噪声和干扰具有较好的抑制能力。
实验结果表明，设计的多通道sEMG检测电路能够满足sEMG信号的获取需求。
五、应用展望多通道sEMG检测电路在健康监测、康复医学等领域具有广阔的应用前景。
未来的研究可以探索进一步优化电路性能、减少功耗，并结合人工智能算法实现对sEMG信号的自动分析和识别。
表面肌电测试
表面肌电测试表面肌电测试是现代医学中常用的一种测试手段，它通过对人体表面肌肉电活动信号的采集和分析，可以了解人体肌肉的功能、疲劳程度、运动控制、姿势稳定性以及神经肌肉疾病等情况。
本文将探讨表面肌电测试的原理、应用以及未来发展趋势。
一、表面肌电测试原理表面肌电测试是通过表面贴片电极采集人体肌肉产生的电活动信号，然后将采集到的电信号通过放大、滤波、采样等处理得到肌肉电活动的幅度和频率特征，从而了解肌肉的运动与控制情况。
表面肌电测试的信号特征主要有三个：幅度、频率和波形。
幅度是指肌肉产生的电信号的强度，用来反映肌肉收缩的强度；频率是指肌肉电信号的频率，用来反映肌肉的疲劳程度和运动节奏；波形是指肌肉电信号的形态，用来反映肌肉的协调性和神经肌肉病变情况。
二、表面肌电测试的应用1. 运动控制和运动评估表面肌电测试可以用来评估肌肉的运动控制情况以及肌肉的功能状态。
比如检测运动员的动作姿势是否符合标准，检测人体肌肉运动的协调性和柔软性，评估肌肉的力量和耐力等方面的表现。
2. 神经肌肉病变评估表面肌电测试可以对神经肌肉病变进行评估。
比如对肥大细胞病和肌萎缩侧索硬化症等症状，使用表面肌电测试可以检测到本病的肌肉失控情况，有助于早期发现和治疗。
3. 姿势稳定性评估表面肌电测试可以帮助医生评估人体的姿势稳定性情况。
比如通过测试骨盆肌肉的电活动情况，可以了解人体的平衡性以及肌肉间是否有足够的协调性，有助于预防脊柱畸形和骨关节疾病。
4. 康复训练表面肌电测试可以用于康复训练。
比如在肌肉功能不佳或因外伤或病变失去活动性的情况下，使用表面肌电测试可以评估和监测康复的进展和效果，帮助康复人员恢复肌肉功能和控制。
三、表面肌电测试未来发展趋势随着电子技术和计算机技术的快速发展，表面肌电测试将得到越来越广泛的发展和应用。
未来发展趋势主要有：1. 应用领域的扩大表面肌电测试的应用领域将会更广，包括医疗领域、运动训练领域、虚拟现实技术领域等等。
表面肌电信号检测电路的实际应用案例分析
表面肌电信号检测电路的实际应用案例分析表面肌电信号（Surface Electromyography, sEMG）是一种用于测量和记录人体肌肉活动的技术。
通过测量表面电极与肌肉之间的电位差，sEMG可以提供有关肌肉活动强度、时域分布和频域分布等信息。
在医学、运动科学、人机交互等领域具有广泛的应用。
本文将通过对实际应用案例的分析，探讨表面肌电信号检测电路在人体运动分析中的重要性和应用前景。
一、实际案例1：运动康复辅助在运动康复领域，表面肌电信号检测电路被广泛应用于评估患者的肌肉功能和运动恢复情况。
以膝关节损伤康复为例，通过将表面肌电电极贴附在大腿肌肉上，可以实时监测病患在康复训练过程中的肌肉活动情况。
根据不同阶段的训练计划，康复师可以根据sEMG结果调整康复训练的强度和频率，提供有针对性的康复方案。
二、实际案例2：人机交互界面表面肌电信号检测电路可用于人机交互界面的设计与控制。
通过监测用户的肌肉活动，可以实现肌肉电位与指令的映射，从而实现非接触式的人机交互。
例如，用户可以通过肌肉活动来控制电脑游戏、智能家居设备或者机器人。
这种基于sEMG的人机交互方式极大地方便了用户，提供了更加自然、直观的操控体验。
三、实际案例3：姿势监测与运动评估在体育科学和运动训练中，表面肌电信号检测电路也被广泛应用于姿势监测与运动评估。
通过将表面肌电电极贴附在运动员的关键肌肉上，可以记录并分析运动员在训练或比赛过程中的肌肉激活情况。
这不仅有助于评估和改善运动员的运动技能，还可用于预防运动损伤和提高运动表现。
四、实际案例4：康复机器人开发随着技术的不断进步，新兴的康复机器人应用领域也给表面肌电信号检测电路带来了全新的应用前景。
康复机器人通过感知受试者的肌肉活动，可以实时调整机器人的运动参数和力度，在康复训练中提供有针对性的帮助。
表面肌电信号检测电路是康复机器人的重要组成部分，为机器人与患者间的交互提供了准确的肌肉活动信息。
结语：通过对表面肌电信号检测电路实际应用案例的分析，可以看出这项技术在医疗康复、人机交互、体育科学等领域具有重要的应用价值。
表面肌电信号检测电路的信号放大与滤波技术探讨
表面肌电信号检测电路的信号放大与滤波技术探讨表面肌电信号（Surface Electromyography, sEMG）检测电路是一种用于测量肌肉电活动的技术，可用于不同领域的应用，如生物医学工程、运动生理学和康复医学等。
在使用sEMG检测电路进行信号放大与滤波时，设计合适的放大器和滤波器是至关重要的，能够提高信号质量，减少噪音干扰，并提高测量结果的准确性和可靠性。
一、信号放大技术sEMG信号属于微弱的生物电活动信号，其幅值通常在微伏级别。
因此，信号放大是sEMG检测电路中必不可少的一步。
放大器的设计需要考虑以下几个方面：1. 放大倍数：为了提高信号的可测量性，放大器必须具有合适的放大倍数。
通常，放大倍数应在1000～10000范围内，以确保将微弱的sEMG信号放大到适当的幅度。
2. 带宽：sEMG信号的频谱范围通常在20Hz～500Hz之间。
因此，放大器的带宽应能覆盖该范围，以确保信号的完整传递。
3. 噪音：在sEMG信号的检测中，噪音干扰是一个常见的问题。
因此，放大器应具备较低的噪音水平，以减少对信号质量的影响。
4. 高输入阻抗：放大器的输入阻抗应尽可能高，以避免对被测肌肉组织造成额外的负荷，从而保持信号的原始特性。
二、信号滤波技术sEMG信号中存在许多不同频率的成分，包括心电图、电力线干扰和肌肉震动等。
为了减少这些不需要的信号成分，信号滤波是必要的。
以下是常用的滤波技术：1. 高通滤波器：高通滤波器用于去除低频噪音和直流偏移，保留高频信号。
通常使用一阶或二阶巴特沃斯滤波器，截止频率可根据实际需求进行选择。
2. 低通滤波器：低通滤波器用于去除高频噪音和不需要的信号成分，保留低频sEMG信号。
同样，一阶或二阶巴特沃斯滤波器也是常用的选择。
3. 带通滤波器：带通滤波器结合了高通和低通滤波器的功能，用于选择特定的频段。
通过调整带通滤波器的截止频率，可以选择感兴趣的频率范围进行信号分析。
4. 陷波滤波器：陷波滤波器用于去除特定频率的噪音，如电力线干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 软件部分 MyoResearch Xp Master
采集过程
❖ 为保证电极与皮肤的良好接触，先用酒精 棉擦拭电极所在的手臂部位，去除皮表的死 皮、油脂。
❖ 将肱桡肌表面肌电信号作为研究对象
软件部分：MyoResearch Master处理过程
测量（Measure):
分析（Analyze）：
RMS
t T
EMG2 (t)dt
t
TБайду номын сангаас
其中EMG（t）是连续信号 T是采样间隔
最后得到类似下图的信号示意图
进度安排
❖ 3.1~3.3 熟悉软硬件并采集数据 ❖ 4.1~4.20 阅读，学习时域分析相关过程 ❖ 4.21~5.10 对数据进行时域分析，提取均方
根等特征值 ❖ 5.10~5.30 完成论文
时域分析特征值的选择
❖ 平均值的可分性不强 ❖ 绝对值积分类间距离很大，相应的标准差较小 ❖ 均方根值可在时间维度上反映肌电信号振幅的变化特征，它
直接与肌电信号的电功率有关取决于肌肉负荷性因素和肌肉 本身的生理、生化过程之间的联系 因此，RMS最为常用，可在时间维度上反映sEMG信号振幅的 变化特征。我们选择提取信号的RMS值。
选择报告（Select Report）
选择通道（Select Channels）
定义周期（Define Periods）
选择对比（
Choose Comparison）
生成报告：
将测量所得的数据以Txt文本导出
sEMG 的特征提取研究现状
❖ sEMG的定量辨识中需要对sEMG进行处理，提取 分离度大、鲁棒性好、运算复杂度低的模式特征 ，进而实现模式分类和定量辨识
课题研究的目的
❖ 目的： 基于sEMG的采集和时域分析，通过时域分 析直观准确的体现出sEMG信号特征。
sEMG的作用意义以及动作辨识现状
❖ 作用： sEMG能在一定程度上反映神经肌肉的活动，在临床医学的 神经肌肉疾病诊断，康复医学领域的肌肉功能评价等方面都 有重要的使用价值。
❖ 现状： 国内有很多研究专注于sEMG进行模式识别，实现多自由度 假肢控制。但在单个运动模式中价值的运动状态如运动速度 、运动幅度、和手臂位置等却无法控制。
sEMG的产生机理
❖ sENG是中枢神经系统支配肌肉活动时伴随的电位 变化。正常的肌电信号是在中枢神经的控制下，由 运动神经元产生电脉冲序列，并沿轴突传导到肌纤 维，从而在该神经元支配的所有纤维上引起动作电 位序列。
信号采集硬件与软件系统
❖ 硬件部分 表面肌电图仪（Myosystem 1400a） 医用表面电极
❖ 目前一些常用的提取方法如下：
1. 时域分析 2. 频域分析 3. 参数模型 4. 小波分析 5. 高阶谱分析
什么是时域分析？
❖ 时域分析的目的是建立一个时间—频率的二 维函数，这个函数能用时间和频率描述信号 的能量分布密度
时域分析：
❖ 时域方法将肌电信号看做时间的函数，提取其统计 特征用于sEMG的动作识别，方法有平均值（AV）、 肌电积分值（iEMG）、均方根值（RMS）、绝对 值积分平均值（IAV）、过零点数（ZC）、方差 （VAR）、Willson幅值（WAMP）、标注差（STD） 等。
后续工作
❖ 时域采样，在连续的信号上截取离散时刻上 的信号瞬间值。以等距离的单位脉冲序列乘 连续时间信号，各采样点的瞬间值就变成脉 冲序列的强度。
❖ 连续信号为EMG（t），从t=0开始采样，采 样得到的离散时间序号为EMG(n) EMG(n)=EMG(nT) T为采样间隔
RMS值的计算方法如下
