变频空调通讯原理

变频空调通讯原理

变频空调通讯原理
变频空调通讯原理指的是变频空调通过通信技术与室内机、室外机等部件之间进行数据交流和控制的原理。

这一通讯原理主要包括以下几个方面的内容:
1. 通信协议:变频空调通讯采用一种特定的通信协议,如Modbus、BACnet、LonWorks等。

这些通信协议定义了数据
传输的格式和规范,使得各个设备能够准确地交换信息。

2. 通信介质:变频空调通讯需要一种介质来传输数据,通常采用电缆或者无线通信方式。

在大多数情况下,室内机与室外机之间的通信采用电缆连接,而室内机与用户通过无线方式连接,可以通过手机或者遥控器来控制空调。

3. 数据传输方式:变频空调通讯一般采用数字信号传输方式,将控制指令、传感器数据等转换为数字信号,并通过通信协议进行传输。

这种方式具有高速、可靠的特点,可以实现精确的控制和数据传输。

4. 通信模式:变频空调通讯一般采用主从模式或者多主模式。

在主从模式中,室内机的控制面板作为主机,室外机、遥控器等作为从机;而在多主模式中,多个设备可以同时作为主机发送和接收数据。

5. 通信功能:变频空调通讯可以实现多种功能,如温度、湿度等环境参数的监测和调节,故障报警和排查、能耗统计等。

通过通讯技术,室内机和室外机之间可以进行实时的数据交互和
控制,提高了空调的智能化程度和性能。

综上所述,变频空调通讯原理通过特定的通信协议、通信介质、数据传输方式、通信模式和通信功能等方面的设计和实现,实现了空调系统中各个部件之间的数据交流和控制。

变频空调内外机通信原理

变频空调内外机通信原理

变频空调内外机通信原理变频空调是一种采用变频技术控制制冷剂压缩机转速的空调系统。

变频空调的内外机通信原理主要包括信号传输方式、通信协议以及通信流程。

本文将详细介绍这些内容。

1. 信号传输方式变频空调的内外机通信采用有线方式传输信号。

一般情况下,内机和外机之间通过连接电缆进行通信。

电缆通过内机和外机上的接口进行连接,以实现信号的传输。

这种有线传输方式能够保证通信的稳定性和可靠性。

2. 通信协议变频空调的内外机通信使用一种特定的通信协议。

通信协议规定了内外机之间数据传输的格式和规范。

常见的通信协议有RS-485通信协议和Modbus通信协议。

RS-485通信协议是一种串口通信协议,具有高速传输、多机通信和抗干扰能力强等特点,适用于内外机之间的通信。

Modbus通信协议是一种开放的通信协议,具有简单易用、可扩展性强等特点,在变频空调中也被广泛使用。

3. 通信流程变频空调的内外机通信流程包括初始化、数据传输和结束三个步骤。

通信流程如下所示:初始化:内机和外机建立通信连接前,首先需要进行初始化操作。

内机和外机通过一定的初始化流程,完成地址分配、参数设置等操作,以确保正常的通信。

数据传输:一旦通信连接建立成功,内机和外机之间可以进行数据的传输。

内机将需要传输的数据封装成特定的格式,通过电缆发送到外机。

外机接收到数据后,进行解析和处理,并根据需要将结果返回给内机。

结束:通信结束后,需要进行通信资源的释放和状态的恢复。

内机和外机需要根据通信协议的要求,进行相应的操作,以确保下一次通信的准备工作。

综上所述,变频空调的内外机通信原理是通过有线方式传输信号,采用特定的通信协议进行数据的传输和处理,并在通信过程中进行初始化、数据传输和结束等步骤。

这种通信方式能够保证内外机之间的有效沟通,实现空调系统的正常运行。

美的变频空调通信故障检修方法

美的变频空调通信故障检修方法

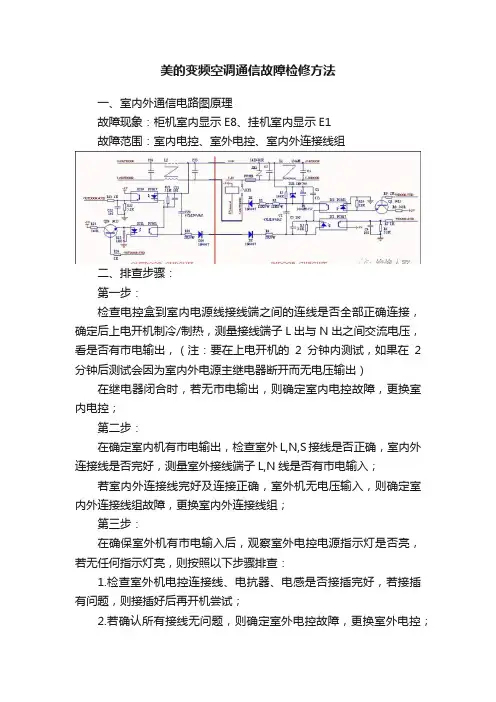

美的变频空调通信故障检修方法一、室内外通信电路图原理故障现象:柜机室内显示E8、挂机室内显示E1故障范围:室内电控、室外电控、室内外连接线组二、排查步骤:第一步:检查电控盒到室内电源线接线端之间的连线是否全部正确连接,确定后上电开机制冷/制热,测量接线端子L出与N出之间交流电压,看是否有市电输出,(注:要在上电开机的2分钟内测试,如果在2分钟后测试会因为室内外电源主继电器断开而无电压输出)在继电器闭合时,若无市电输出,则确定室内电控故障,更换室内电控;第二步:在确定室内机有市电输出,检查室外L,N,S接线是否正确,室内外连接线是否完好,测量室外接线端子L,N线是否有市电输入;若室内外连接线完好及连接正确,室外机无电压输入,则确定室内外连接线组故障,更换室内外连接线组;第三步:在确保室外机有市电输入后,观察室外电控电源指示灯是否亮,若无任何指示灯亮,则按照以下步骤排查:1.检查室外机电控连接线、电抗器、电感是否接插完好,若接插有问题,则接插好后再开机尝试;2.若确认所有接线无问题,则确定室外电控故障,更换室外电控;第四步:若室外机指示灯是亮的,则是通信电路故障,则按照以下步骤测量:第1:在整机不通电的情况下,使用万用表测量N-S之间电阻(注:测量N-S电阻,必须正反表笔交叉测量,否则影响测量结果的判断),正常电阻为无穷大。

如果电阻不为无穷大,则需断掉室内外连接线继续测量:若室内N-S之间电阻不为无穷大,则判断室内电控故障;若室外N-S之间电阻不为无穷大,则判断室外电控故障;第2:在确定电阻正常后,整机上电,用万用表直流档测量N-S 之间的电压,操作必须同时满足以下2点:1.由于电压无规律的跳变,且瞬间跳变比较快,所以要求测量电压时间必须大于2分钟,仔细观察电压跳变范围,再做判断;2.室内板室外电源主继电器必须闭合,即室外必须上电;三、通信线电压规律如下:1.正常电压范围是在3-22V之间跳变;2.若测量电压范围在3-5.5V之间跳变,则说明室内发送有问题,确定室内电控故障,需更换室内电控;3.若测量电压最大值大于25V,则说明室内24V稳压管失效,确定室内电控故障,需更换室内电控;4.若测量电压范围在0-2V,则说明室内电控故障,需更换室内电控;5.若测量电压范围在3-11.5V之间跳变,则说明室外接收有问题,确定室外电控故障,需更换室外电控;6.若测量电压范围在15-25V之间跳变,则说明室外发送有问题,确定室外电控故障,需更换室外电控;第3:在确定N-S之间的电压正常后,则使用变频测试小板,通过查询室内T1、T2传感器温度数值:若T1、T2传感器温度值显示-66度,则室外接收有问题,确定室外电控故障,更换室外电控;若T1、T2传感器温度值显示正常则说明室内接收有问题,确定室内主控故障,更换室内电控;。

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理变频空调的室内外机通讯电路是实现室内机和室外机之间的信息交流和数据传输的重要部件。

其工作原理是基于一种双向通信协议,在室内机和室外机之间建立一个稳定、可靠的通信链路,使得两者能够实时地交换各种控制信息,从而实现对空调系统的精确控制和监测。

变频空调的室内外机通讯电路通常由以下几个组成部分所构成:室内板、室外控制板、串口模块、通信线路和通信协议。

1.室内板:室内板是变频空调室内机的主控制板,负责采集和处理各种室内环境参数的数据,并将其发送给室外机以便室外机进行温度调节。

它通过串口与室外机的控制板进行通信,并接收来自室外机的控制指令。

2.室外控制板:室外控制板是变频空调室外机的主控制板,它负责控制和调节室外机的动力系统,如压缩机、风扇等。

它通过串口与室内板进行通信,以接收室内机传输过来的控制信息,并根据这些信息对室外机进行相应的控制。

3.串口模块:串口模块是连接室内板和室外控制板的重要组件,它负责将室内板和室外控制板之间的信息转换为串行数据,并通过通信线路传输。

在室内板和室外控制板之间建立一条稳定的数据通信链路,并在这条链路上实现双向的数据传输。

4.通信线路:通信线路是室内板和室外控制板之间的物理连接介质,它可以是电线、光纤或无线信号等。

通信线路的质量和稳定性直接影响到室内板和室外控制板之间的数据传输质量和通信效果。

5.通信协议:通信协议是室内板和室外控制板之间进行数据传输时所遵循的规则和标准,它规定了数据传输的格式、数据包的组成、通信速率等。

常用的通信协议包括RS485、MODBUS等。

变频空调的室内外机通讯电路工作原理如下:首先,在变频空调系统安装和启动时,室内板会向室外控制板发送一个启动命令,告知室外机开始工作。

室内板采集室内环境参数的数据,并将其转换成数值信号,通过串口模块将这些数据发送给室外控制板。

室外控制板接收到室内板传输过来的数据后,根据接收到的数据进行相应的处理,如判断室内温度是否达到设定值、判断是否需要调整风速和压缩机运行频率等。

格力新凉之静直流变频空调通信电路工作原理

格力新凉之静直流变频空调通信电路工作原理

格力新凉之静直流变频空调通信电路工作原理格力新凉之静KFR-35GW(35557)FNDe-A3直流变频空调通信故障(E6)的频率比较高。

下面介绍机器正常状态下内机至外机供电流程、内机待机流程、待机唤醒流程、外机各指示灯状态代表含义等。

1、从内机到外机的供电流程内外机电源供电原理图如下图所示,机器上电后,内机电源指示灯红灯点亮,通过保险管FU230给内机电路(CPU、ULN2003反相器等)供电。

此时内机U2的31脚会输出一个高电平,送到U182反相器的③脚,从其对应的14脚输出低电平;而K-COMP继电器线圈的一端已接+12V,另一端接U182的14脚(低电平)。

线圈得12V电压(由电生磁),继电器的触头闭合。

电源L(火线)通过室内机的端口、连接线送到外机,为外机供电、启动等做好准备。

2、内机待机流程如果在3min内,机器还是处于待机状态,无任何开/关机等操作,电源指示灯红灯仍然点亮,此时,内机U2的31脚由高电平变为低电平,从U182反相器③脚输入,14脚输出高电平。

这样K-COMP继电器线圈由于没有12V电压差,使其没有足够的吸力,触头在弹簧力作用下复位从而使触点断开,外机失电,这样仅内机电控板工作,外机不供电使机器的待机功率进一步减少,更节能。

3、外机上电流程如果空调上电后内机的电源继电器K-COMP闭合,送电到外机,通过热敏电阻RT1使外机开关电源得电,供电到各电路,从而使外机U1的33脚送出高电平进入U102反相器的⑦脚,从对应的反向⑩脚输出低电平。

此时外机继电器线圈的一端接+12V,另一端通过反相器的⑩脚接地,线圈有12V电压差得电工作。

K1触头闭合,流过的大电流为整流滤波电路、压缩机驱动模块、外风机等供电。

正常时外机板的指示灯D2绿灯闪烁说明处于数据通信状态,灯灭说明外机板失电不工作。

4、待机唤醒流程空调待机超过3min的,如果按遥控或应急按钮启动时,内机U2的31脚马上发出高电平从U182反相器③脚输入,对应的14脚输出低电平,此时电源继电器K-COMP工作,通过内机端子排、连接线、外机端子排送电到外机。

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变频空调器室内外机通讯电路工作原理在变频空调中室内外机之间的通讯一般采用双向串行通讯方式,按程序依次一收一发。

根据室内外机总的连线(配线)的多少分为三线制和四线制,其中的两根连线一定是外机的线。

(1)三线制通讯除了两根电源线外只有一根是主通讯线,因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。

由于电源线的高侧须用光耦隔离,信号搭载的方式分为直流载波和交流载波两种。

1)直流载波型(见下图):信号搭载于直流电源线的主通讯线(3号配线),2号配线是电源和通讯的公共线,室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源,搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。

发信隔离光耦为TLP127、PC853H等,要求其输出三极管VCE0>300V。

注:本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。

2)交流载波型(见下图):信号是搭载在50/60的交流主电源上,3号配线是主通讯线,1号和2号配线都是电源和通讯的公共线,在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路,同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。

使用的发送隔离光耦TL541G/J(相同的还有TIP545G/J、TLP741G/J、S22MDIV等)是单向晶闸管(SCR)输出,有的使用双向触发管输出型的(如:TIP560G/J、S21MD3V等),并且要求它们的VDRM>400V,不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理变频空调器通常由室内机和室外机组成,而这两个单元之间的通讯电路起着至关重要的作用。

它们通过通讯电路进行数据传输和相互控制,以实现协调工作和提高整体性能。

本文将详细介绍变频空调器室内外机通讯电路的工作原理。

1.通讯协议变频空调器的室内外机通讯采用特定的通讯协议,其中最常见的是RS485通讯协议。

RS485是一种在多点通信系统中能够实现高速、远距离数据传输的通讯协议。

它采用差分信号传输,能有效抵抗干扰和噪声,并提供多个节点之间的可靠通讯。

2.数据传输通讯电路的主要任务是在室内机和室外机之间传输控制命令、参数设置和传感器数据等信息。

在传输过程中,数据被转换成数字信号,通过通讯线路传输,并在接收端重新转换为原始数据。

当室内机需要向室外机发送控制命令或参数时,它会将数据编码并通过通讯线路发送。

在室外机接收到数据后,它会解码,根据指令执行相应的操作。

3.数据校验为了确保数据的准确性和完整性,通讯电路通常使用校验位来检测传输过程中是否出现错误。

常见的校验位包括奇偶校验、循环冗余校验(CRC)等。

在数据传输时,发送端会为每个数据帧附加校验位,在接收端通过对接收到的数据帧进行校验,来验证数据的正确性。

4.组网方式变频空调器室内外机的通讯电路通常采用星形拓扑结构进行组网。

在星形拓扑中,室内机作为主节点,室外机作为从节点。

通过通讯线路将各个室外机连接到室内机上,并与室内机进行通讯。

这种组网方式简单可靠,能够满足多个室外机同时与室内机通讯的需求。

5.控制策略通过室内外机的通讯电路,可以实现多种控制策略,以满足不同的需求。

例如,室内机可以通过通讯电路获取室外机的工作状态和环境参数,从而根据实际情况调整运行模式和设置参数。

同时,室外机可以通过通讯电路向室内机发送故障信息,以便及时进行故障排查和维修。

总结:变频空调器室内外机通讯电路是实现两者之间协调工作的关键。

通过通讯协议、数据传输、数据校验、组网方式和控制策略等多个方面的配合,室内外机能够实现相互之间的信息传输和控制,从而提高空调系统的整体性能和效率。

变频空调通信电路原理及光耦检测

变频空调通信电路原理及光耦检测

变频空调通信电路原理及光耦检测⼀、通信规则及电路组成1、通信原理空调器通电后,由主机(室内机)向副机(室外机)发送信号或由室外机向室内机发送信号,均在收到对⽅信号并处理完50ms后进⾏。

通信以室内机为主,正常情况室内机发送信号之后等待接收,如500ms仍未接收到反馈信号,则再次发送当前的命令,如果2min内仍未收到室外机的应答(或应答错误),则出错报警,同时发送信号命令给室外机。

以室外机为副机,室外机未接收到室内机的信号时,则⼀直等待,不发送信号。

下图所⽰为通信电路简图,其中,RC1为室内机发送光耦、RC2为室内机接收光耦, PC1为室外机发送光耦、PC2为室外机接收光耦。

空调器通电后,室内机和室外机主板就会⾃动进⾏通信,按照既定的通信规则,⽤脉冲序列的形式将各⾃的电路状况发送给对⽅,收到对⽅正常的信号后,室内机和室外机电路均处于待机状态。

当进⾏幵机操作时,室内机CPU把预置的各项⼯作参数及幵机指令送到RC1的输⼊端,通过通信回路进⾏传输;室外机PC2输⼊端收到幵机指令及⼯作参数内容后,由输出端将序列脉冲信号送给室外机CPU,整机幵机,按照预定的参数运⾏。

室外机CPU在接收到信号50ms后输出反馈信号到PC1的输⼊端,通过通信回路传输到室内机RC2输⼊端,RC2 输出端将室外机传来的各项运⾏状况参数送⾄室内机CPU,根据收集到的整机运⾏状况参数确定下⼀步对整机的控制。

由于室内机和室外机之间相互传递的通信信息产⽣于各⾃的CPU,其信号幅度<5V。

⽽室内机与室外机的距离⽐较远,如果直接⽤此信号进⾏室内机和室外机的信号传输,很难保证信号传输的可靠度。

因此,在变频空调器中,通信回路⼀般都采⽤单独的电源供电,供电电压多数使⽤直流24V,通信回路采⽤光耦传送信号,通信回路与室内机和室外机主板上的电源完全分幵,形成独⽴的回路。

2、通信电路专⽤电源设计形式通信电路的作⽤是⽤于室内机主板CPU和室外机主板CPU交换信息。

长虹KFR-28变频空调器室内机控制板电路原理分析

长虹KFR-28变频空调器室内机控制板电路原理分析

长虹KFR-28变频空调器室内机控制板电路原理分析长虹KFR -28GW/BP (BMF)室内机电气接线图如图所示。

1.开关电源电路电源电路为空调器室内机电气控制系统和单片机控制电路提供所需的工作电源。

在本电路中,+12V主要为继电器、驱动集成电路、蜂鸣器等的工作电源;+5V主要为单片机及单片机外围电路的工作电源。

室内机电源电路原理图如下图所示。

交流220V经过熔断器F504、压敏电阻ZE501、高频旁路电容C502、接插件CZ501送至降压变压器T1,经变压器降压后次级输出12.5V交流电压,经插接件CZ101、桥式整流器D101 - D104整流后分成两路,一路经D105二次整流、E101和C102滤波得到+ 12V直流电压,作为继电器、驱动集成电路、蜂鸣器的工作电源。

+12V直流电再经IC101 (7805)稳压,C103、C102滤波后得到+5V直流电,作为单片机及一些控制电路的工作电源。

另一路送至过零检测电路,经电阻R201和R202分压,电容C201 (见整机图)滤波后送至Q201的基极。

2.复位电路及时钟电路复位电路及时钟电路如下图所示。

单片机的33脚为复位端,当33脚为低电平时,单片机停止工作,所有输出端复位;当33脚为高电平时,单片机开始工作,从初始状态运行。

单片机复位电路由IC302的33脚、复位集成电路IC301 (34064)及外围元器件组成。

其中,C312为抗干扰电容;D301为钳位作用;在工作电压形成瞬间低于4.5V时,IC301输岀低电平;当工作电压高于4.5V时,IC301输出高电平。

由于工作电压建立需要一个过程,从而使得复位端电位总比工作电压来得迟,从而使单片机完成了复位。

单片机的时钟信号由31、32脚及外围6MHz晶振、C308、C309等组成。

3.过零检测电路过零检测电路如下图所示,其主要作用是检测室内供电电压的异常。

整流桥D101〜D104整流后频率为100Hz的脉动电压,而+5V 电压经Q201的导通与截止,使单片机35脚得到一个过零触发的信号。

变频空调内外机通信原理

变频空调内外机通信原理

变频空调内外机通信原理一、概述变频空调是一种能够根据室内温度变化自动调节制冷或制热效果的空调设备。

为了实现室内外机之间的通信和协调工作,变频空调采用了一定的通信原理。

本文将详细探讨变频空调内外机通信原理的相关内容。

二、变频空调内外机通信的需求在变频空调系统中,室内机和室外机之间需要进行通信以实现协同工作。

室内机需要向室外机发送控制信号,告知室外机当前的工作状态和需求,室外机则需要根据室内机的信号进行相应的调节和控制。

因此,变频空调内外机通信的需求主要包括以下几个方面: 1. 传输控制信号:室内机向室外机传输控制信号,告知室外机当前的工作模式、温度设定值、风速等参数。

2. 接收反馈信号:室外机向室内机发送反馈信号,告知室内机当前的工作状态、室外环境温度等信息。

3. 实现协同工作:通过通信,室内机和室外机可以实现协同工作,根据实时的环境变化和需求进行调节和控制。

三、变频空调内外机通信原理变频空调内外机通信原理主要包括信号传输和协议规定两个方面。

3.1 信号传输变频空调内外机通信采用了电缆传输的方式。

一般情况下,室内机和室外机之间通过一根电缆进行连接。

该电缆包括了多个导线,用于传输控制信号和反馈信号。

3.2 协议规定为了确保室内机和室外机之间的通信正常进行,变频空调内外机通信采用了一定的协议规定。

这些协议规定了通信的格式、数据的传输方式以及错误处理等内容,保证了通信的可靠性和稳定性。

变频空调内外机通信协议一般包括以下几个方面的内容: 1. 数据帧格式:规定了数据帧的结构,包括起始位、数据位、校验位等。

通过数据帧的格式,室内机和室外机可以正确解析和处理通信数据。

2. 数据传输方式:规定了数据的传输方式,一般采用串行传输方式。

通过串行传输,可以有效减少通信线路的复杂度和成本。

3. 错误处理机制:为了保证通信的可靠性,协议规定了错误处理机制。

当通信出现错误时,可以通过重新发送数据帧或者进行错误校验等方式进行处理。

变频空调电路原理和系统原理分析(变频空调维修)

变频空调电路原理和系统原理分析(变频空调维修)

变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机,采用180度矢量变频控制。

在压缩机的直流180度矢量控制中,采用的是压缩机速度和压缩机电流双闭环控制,不存在滑差率,对压缩机电流直接进行控制,压缩机驱动电流为正弦波,与直流120度控制方式相比,其转矩脉动小,运转噪音低,更省电,更进一步提高空调能效比和延长使用寿命。

2、全直流设计,实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动,全方位提高能效,降低噪声。

3、大面积的冷凝器、蒸发器,空调器的能力变化范围较宽;低频时输出能力可以很小,维持室温恒定。

3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz,根据温差空调刚启动时高输出运转,加上大的两器系统,迅速提升或降低房间温度,实现快速制冷制热。

3.1.3超低噪音室内机采用大直径斜齿贯流风扇,优化风道设计,安静运转;室外压机180度矢量控制,减小振动,提高声音品质。

3.1.4健康空调健康设计:三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘,清新空气;B:多元光触媒采用多种催化技术,可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体;还可高效去除剩余饭菜、香烟味、宠物味等异味;多元光触媒在紫外线下除将光能转化为化学能,促进有毒物质分解,保持除味地高效性,并可长期使用,十分有效。

C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。

3.2技术特点3.2.1电路方面特点:①室内使用两路输出的开关电源给控制单元和直流风机供电;②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电;③风机驱动电路全新,与控制部分使用光藕隔离,可靠提高,干扰减小;④主控芯片放在控制板上,驱动芯片与IPM在模块板上,使模块板面积减小,布线合理,干扰减小;3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图:如下图所示:②、电源电路原理分析本电路为变压器反激式开关电源,稳压方式采用脉宽调制。

美的变频空调器原理与检修

美的变频空调器原理与检修

美的变频空调器原理与检修美的变频分体空调KFR-28Gw/BPY;KFR-32Gw/BPY;KFR-36Gw/BPY,分别采用常规型号的室内机,压缩机选用日本松下进口产品,频率由30~120Hz变化,转速从1800rpm~7200rpm变化.省电30%,强力高速化霜,无寒冷感觉,且在气温10℃时,制热出风温度高达38℃,制热量是普通定速空调的两倍。

在160V电压情况下,仍可正常启动运行,更适合国情。

一、室内机工作原理如上图所示,主心片采用东芝产品uPD75028。

市电220V经T1、B801整流、IC3、IC2,稳压输出+12V、+5V直流电,供主心片及执行电路使用。

主心片⑤脚为蜂鸣器驱动信号,输出低电平有效,14、15脚与X1晶振产生4.19MHz的主频振荡信号,13脚为主心片复位输入,通过IC5在开始状态产生低电位信号给主心片复位,在正常工作时为+5V,24、25脚为温度传感器接口,33脚为室内风机转速检测接口,风机FAN的转速通过R28反馈到主心片做出相应的判断,39为室内风机驱动信号,36~43脚为导风板驱动信号,通过N3反相驱动器为步进电机M1提供信号,52、53、54、57、58、59脚为发光二极管驱动输出,低电平有效,其中52脚为自动指示灯,53为定时指示灯,54脚为化霜(只送风)指示灯,55脚为经济运行指示灯,57、59为运行指示灯,62、63脚为通信输入及输出接口。

二、室外机电路原理如上图所示,主心片采用具有变频功能特性的专用集成电路。

市电220V经T3降压,D83整流,通过IC7、IC8、IC12稳压向主心片,执行电路及功率模块供电。

主心片AN6为电流检测输入接口,通过CT 感应出压缩机状态电流,经D6整流、c8滤波,向AN6提供电流检测信号,12、4脚为温度传感器接口,通过TR,TC把随温度变化的电阻值转变为电压变化值,进入主心片经比较放大,使CPU感知室外空气温度,及室外热交换器的温度,19脚为复位端口,主心片工作初始时,由Ic9向主心片提供一个低电平信号,使主心片复位,正常工作时为+5v电压,17、18脚为外部晶振接口,20、23为延时输入,低电平有效。

变频空调通信电压分析与检修流程

变频空调通信电压分析与检修流程

变频空调通信电压分析与检修流程一、通信电路电压值介绍通信电路的供电电压是确保正常数据通信的有效保障。

在目前市面上的变频空调产品中通信电路的供电电压常见的有+24V、+56V、+70V以及早期+110V、+140V等机型,通信电路的电压等级高,有助于解决由于通信过程的一些干扰,提高电流环路的质量,例如,随着内外机通信连接线变长、接线端子接触电阻变大等都会影响通信效果,所以,有些厂家把通信电压设计的比较高,但同时也带来一些隐患和成本的升高。

通信电路电压升高必然使配套的电子器件耐压等级也要提高,制造成本也随之上升,另外,安全风险也变大。

近些年,随着CPU抗干扰能力变强,一些光耦器等控制器件的性能质量提升以及电路设计优化升级等,采用低电压供电例如+24V、+56V的越来越多,因此,在检修通信电路供电电压时要注意不同机子的供电电压等级,这样不至于掉入误区。

有些同行甚至认为通信电路供电只有一种+24V电压的陋见。

应该说,不同厂家,不同时期设计此变频空调电路采用方案会有差异。

例如三菱电机变频空调通信电路供电一般采用+24V 供电;格力变频空调相当一部分采用+56V 供电;海信早期变频空调采用+140V供电等。

因此,检修通信电路故障,测量其电压摆幅,不能见其摆幅过大或过小就直接判定故障,而是要结合不同供电机器综合研判。

二、常见通信电路故障检修方法1、测量室内机N与S端子电压使用万用表直流电压挡,黑表笔接2号零线N端子,红表笔接4号通信S1端子,在上电但不开机状态下测量,正常为直流24V左右的跳变电压,故障电压为直流0V。

①正常电压为直流24V左右的跳变电压。

原因是室内机CPU只要上电工作,见发送信号引脚就输出脉冲通信信号,发送光耦PC1初级得电,发光二极管发光,因而次级导通,直流24V电压经PC1次级弓I脚、接收光耦PC2初级发光二极管、二极管D9、电阻R15到接线端子。

由于室内机与室外机不能构成回路,因此为直流24V左右的跳变电压。

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理

变频空调器室内外机通讯电路工作原理变频空调器室内外机通讯电路通常使用串行通信方式进行数据传输。

室内机作为主机,室外机作为从机。

室内机通过串口输出数据,并将其转换为串行通信信号,通过通讯线路发送给室外机。

室外机接收到室内机发送的信号后,进行解码处理,并将数据发送给室内机进行处理。

具体工作原理如下:1.室内机与室外机建立通讯连接:室内机与室外机通过通讯线路建立连接,通常使用RS485串行通信协议。

RS485协议是一种串行通信协议,可以实现多机通讯,适用于远距离通讯,具有传输速率高、抗干扰能力强等特点,非常适合用于室内外机通讯。

2.室内机发送控制信息:室内机根据用户的操作控制,通过串口将相应的控制信息发送给室外机。

控制信息包括温度设定值、工作模式、风速等。

3.室外机接收控制信息:室外机接收到室内机发送的控制信息后,进行解码处理。

解码器会将串行通信信号转换为数字信号,并将其解析为控制信息。

4.室外机执行控制指令:室外机根据接收到的控制信息进行相应的操作。

比如,根据温度设定值调整压缩机的转速,调整风扇的转速等。

5.室外机发送状态信息:室外机在执行完控制指令后,将执行结果以及自身的状态信息通过串口发送给室内机。

状态信息包括室外机的运行状态、故障信息、温度传感器的数据等。

6.室内机接收状态信息:室内机接收到室外机发送的状态信息后,进行解码处理。

解码器将接收到的串行通信信号转换为数字信号,并将其解析为状态信息。

7.室内机显示状态信息:室内机将解析后的状态信息,通过液晶显示屏等方式展示给用户。

用户可以通过室内机的显示屏实时了解室外机的运行状态、温度传感器的数据等信息。

总结起来,变频空调器室内外机通讯电路的工作原理是通过串行通信方式实现室内机与室外机之间的数据传输和控制指令的交互。

室内机向室外机发送控制信息,室外机接收并执行控制指令,然后将执行结果和状态信息发送给室内机,室内机将状态信息显示给用户。

这种通讯方式使得用户可以方便地了解和控制变频空调器的运行状态。

变频空调内外机通信原理

变频空调内外机通信原理

变频空调内外机通信原理变频空调是一种采用变频技术进行调节的空调系统,其内外机之间的通信原理是通过无线通信方式进行数据传输和控制命令的传递。

下面是一些相关参考内容,不包含链接,共计500字:1. 无线通信技术无线通信技术是变频空调内外机通信的基础,常见的无线通信技术有蓝牙、Wi-Fi和红外线等。

其中,蓝牙技术是一种短距离无线通信技术,常用于手机等设备之间的数据传输;Wi-Fi技术是一种局域网无线通信技术,常用于家庭和办公室网络连接;而红外线技术则是一种常见的无线遥控通信技术,常用于电视、空调等电器设备的控制。

2. 数据传输变频空调内外机通信的主要目的是传输数据,数据包括温度、湿度、运行状态等信息。

在通信过程中,内机通过传感器采集环境信息,并通过控制电路将信息编码成数字信号,然后通过无线通信技术进行传输。

外机接收到数据后,通过解码和处理回应相应的命令。

这样,内外机之间就可以实现数据的传输和命令的交互。

3. 控制命令传递除了数据传输,变频空调内外机通信还需要传递控制命令。

控制命令是由用户输入或者自动控制系统下发的,用于控制空调系统的运行状态、温度设定等参数。

在通信过程中,用户通过遥控器或者手机等终端设备输入控制命令,并通过无线通信技术将命令传输给内机。

内机接收到命令后,通过控制电路解码并执行相关操作,例如调节运行模式和温度设定等参数。

外机在接收到内机的命令后,可以相应地调整自身的工作状态,如改变压缩机的转速和风扇的运行速度等。

4. 通信协议为了保证变频空调内外机通信的稳定和可靠,通常会采用特定的通信协议。

通信协议定义了通信双方之间的数据格式和传输规则,确保数据传输的正确性和安全性。

常见的通信协议有Modbus、BACnet和LonWorks等。

通过通信协议,内外机可以在不同的制造商和不同的通信设备之间实现互操作性,促进通信的顺畅进行。

5. 安全性和隐私保护在变频空调内外机通信中,安全性和隐私保护是非常重要的考虑因素。

美的变频空调通讯故障维修

美的变频空调通讯故障维修

美的变频空调通讯故障维修是家电维修同行就会将您加进群,我们有多个维修群,制冷电器行业群,电器销售商群,净水器行业群,计算机行业群,手机行业群,电器配件商群美的变频空调通讯故障在维修三大要素(通讯、220VAC、310VDC)中是难点、重点通讯原理:(大部分品牌通讯原理大同小异)变频空调通讯方式为交流电源火、零、通讯三根线构成回路,利用电源的正半周与下半周波形整流变为直流叠加在内外机连接的火、零、通讯三根线截频作为传输通讯信号,也就是说是半双工串行通信(由0和1 组成的数码式信号),、变频空调运转时,室内控制器的继电器打开,向外机送220VAC同时向外板送信号并等待外机发信号(注意出现三大要素的第一、二要素,同时出现通信和220VAC,能向外机送220VAC表示内板通讯正常),经PTC向桥堆、电抗器和滤波电容供电得到310VDC(注意出现三大要素的第三要素310VDC,有310VDC 表示PTC后面滤波电容、桥堆和模块没有短路现象),此时模块开关电源得310V工作向外板送12V、5VDC(有的开关电源在外板上),CPU 工作向和PTC并联的功率继电器供电,PTC失去作用(如没有310VDC 此配件发热表示有短路现象),接收内机信号并向内机发送信号;通常维修分三个步骤:第一先检查“信号线”:很多做厂家售后同仁都有这么个体会,当出现通信问题把内外机主板和模块全换了,故障依旧,于是后来大家都知道了,换根信号线就能解决问题,出现因信号线引起故障原因很多;1、信号线本身老化;2、加长管时没有将信号绝缘处理好或另接的线质量不好;3、环境有干扰(一定要用带屏闭做信号线),从上述我们知道要先易后难,免得走弯路,信号线是必带的工具(必须是三芯优质的线,火、零、信号全换,常出现火、零线经不起负载而报通信);第二步用“刷子”:刷子是每位师傅最不愿意带的工具,但它作用确是非常重要,先说下外机工作情况;外机的工作环境最恶劣,高、低温、潮湿,灰尘,是对外电脑板和模块最大的杀手,会随着时间的推移,外板和模块的绝缘会下降,以前我到一个售后网点玩,老板说不少模块测是好的,但就是不工作,我一看,上面全是灰,我叫他把灰尘刷了,后来他告诉我有一半都能用,还有一次网点培训,有个老师傅介绍他修通讯经验:只要把外机所有的插件拨下再插上就好了,我问他为什么他说是插件接触不好,我告诉他是灰尘造成的他不信,后来他告诉我说的对的,其实他在拨再插的过程中把影响通信的灰尘给去了点,运气好一两年不会出问题,运气不好个把月又会出现,还有正常工作几分钟或一到下雨天就出现通信问题,灰尘造成故障的比例是非常高的,只要用刷子把灰尘刷了,故障就没有了,重点要刷灰尘部位:外机端了排,十路信号线的的插件,模块,主板等,最好再用绝缘漆刷一下主板上的通信和CPU等部位,通过上述两板斧你是否感觉维修通信故障变的简单了;第三步“万用表”:变频空调三要素(通讯、220V AC、310V DC)都离不开万用表,更要学习一些必要的电子知识。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变频空调器通讯电路原理与维修技术主讲:马保德概述:变频空调器通讯故障是一种常见的电路故障,当通讯电路部分出现故障时,空调器的各种控制指令无法传送,空调器的各项功能均无法正常完成。

在对变频空调器进行维修的过程中,经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况,根据实际维修经验,这些现象大多是由于通讯电路故障所引起的。

概述:变频空调器一般都带有故障代码显示,一旦通讯电路出现故障,空调器均会显示相应的故障代码,这对于故障范围的判定提供了非常方便的条件,但在实际维修中,单纯依赖故障代码并不容易直接找出具体故障点。

确切地说,当空调器出现通讯故障的代码显示时,只能笼统的判定通讯回路异常,而具体的故障原因还需要对通讯电路做详细的检测方能查出。

一、通讯方式及其原理变频空调器一般采用单通道半双工异步串行通讯方式,室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。

下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍,以便于大家对通讯电路的理解。

一、通讯方式及其原理1、通讯数据的结构主、副机间的通讯数据均由16个字节组成,每个字节由一组8位二进制编码构成,进行通讯时,首字节先发送一个代表开始识别码的字节,然后依次发送第1~16字节数据信息,最后发送一个结束识别码字节,至此完成一次通讯。

每组通讯数据的内容如下表:一、通讯方式及其原理2、通讯内容的编码方法1)命令参数第三字节为命令参数,由“要求对方传输参数的命令”和“给对方传输的命令”两部分组成,在8位编码中,高四位是要求对方传输参数的命令,低四位是传输给对方的命令,高四位和低四位可以自由组合。

0 0 0 0 0 0 0 0要求对方传输参数向对方传输参数一、通讯方式及其原理2、通讯内容的编码方法2)参数内容第四字节至第十五字节分别可表示十二项参数内容,每一字节主、辅机所表示的内容略有差别:一、通讯方式及其原理3、主、副机间的通讯规则空调器通电后,由主机(室内机)向副机(室外机)发送信号或由副机向主机发送信号,均在收到对方信号处理完50毫秒后进行。

通讯以室内机为主,正常情况主机发送完之后等待接收,如500毫秒仍未接收到信号则再发送当前的命令,如果2分钟内未收到对方的应答(或应答错误),则出错报警;同时发送信息命令给室外机;以室外机为副机,室外机未接收到室内机的信号时,则一直等待,不发送信号。

通讯时序如图1:50ms50ms(图1)二、通讯回路的基本结构变频空调器内、外机之间相互传递的通讯信息产生于内、外机的控制芯片,其信号幅度<5V。

由于空调室内机与室外机的距离比较远,如果直接用此信号进行室内、外机的信号传输,很难保证信号传输的可靠度,因此,在变频空调器中,通讯回路一般都采用单独的电源供电,供电电压多数使用24V,回路与内、外机间的接口电路采用光电耦合器进行耦合,使通讯电路与室内、外机电路在电源上完全隔离开,形成独立的回路。

二、通讯回路的基本结构典型的变频空调器通讯电路其结构如图2所示:二、通讯回路的基本结构220V交流电经D1半波整流、R1与R2、R3分压、C1滤波及DW1稳压后,得到24V直流电压为通讯回路供电。

信号回路中室内、室外侧各有两个光电耦合器,分别用于连接室内机、室外机电路,形成信号通道,而与内、外机电源隔离开来,成为单独的通讯回路。

回路中串联的几个电阻主要起限流作用,防止光耦出现过流现象;D2是隔离二极管,可以有效的防止回路中反向脉冲的干扰;并接于PC1、PC2两端的稳压二极管能够在PC侧(一般为室外机部分)电路出现异常电压时对PC侧起到保护作用,此稳压值在不同电路中有24V、30V不等。

三、通讯电路与室内、外电路的信息交换室内、外微处理器发出的通讯信息,分别经由光耦RC1、PC1送入通讯回路,再由光耦PC2、RC2将对方发出的信息传送到各自输出端的微处理器,具体传输原理及过程为:三、通讯电路与室内、外电路的信息交换空调器整机通电后,室内、外机间就会自动进行通讯,按照既定的通讯规则,用脉冲序列的形式将各自的电路状况发送给对方,收到对方正常信息的室内、外机电路均处于待机状态。

当进行开机操作时,室内机微处理器把预置的各项工作参数及开机指令送到RC1的输入端,通过通讯回路进行传输;室外机PC2输入端收到开机指令及工作参数内容后,由输出端将序列脉冲信息送给室外机微处理器,整机开机,按照预定的参数运行。

室外机微处理器在接收到信息50毫秒后输出反馈信息到PC1的输入端,通过通讯回路传输到室内机RC2输入端,RC2输出端将室外机传来的各项运行状况参数送至室内机微处理器,室内机微处理器根据收集到的整机运行状况参数确定下一步对整机的控制。

三、通讯电路与室内、外电路的信息交换通讯电路的具体工作原理如下:图2所示的通讯电路中,左半部分是室内机电路,右半部分是室外机电路。

参照图2电路,当通讯工作处于室内机发送信号、室外机接收信号时,PC1输入端置高电平,其输出端光电三极管一直处于导通状态,此时若室内机RC1输入端有高电平输入,其输出端光电三级管导通,整个通讯环路闭合,PC2输出端在通讯信号的驱动下导通,输出高电平,将室内机发送高电平的信号送至室外机的MPU电路;若室内机发送的是低电平信号,RC1输出端光电管截止,通讯环路断开,PC2无驱动信号,其输出端送至MPU电路的就是低电平信号。

由此可以看出,室外机PC2所输出的信号脉冲,就是室内机RC1的驱动脉冲,根据以上原理,实现了由室内机向室外机传输信号的过程。

同样道理,不难分析出通讯信号由室外机向室内机传输的过程。

三、通讯电路与室内、外电路的信息交换通讯电路的具体工作原理如下:一旦室外机出现异常状况,在相应的字节中就会出现与故障内容相对应的编码内容,通过通讯电路传至室内机微处理器,室内机微处理器针对故障内容立即发出相应的控制指令,整机电路就会产生相应的保护动作。

同样,当室内机电路检测到异常时,室内机微处理器也会及时发出相对应的控制指令,采取相应的保护措施。

四、常见的几种通讯电路及其原理介绍各种变频空调器所用的通讯电路,在电路结构及信息传输原理上大同小异,不同品牌、不同机型的空调器通讯电路的主要区别就在于所采用的供电电源有所差别,下面就几种常见的通讯电路及其主要特点分别进行介绍:四、常见的几种通讯电路及其原理介绍1、海信KFR-26GW/39BP空调器通讯电路图3所示通讯电路除了被用于海信/39BP系列交流变频空调器外,也适用于海信/06BP、/11BP、/21BP、/22BP、/29BP等系列以及28/BP×2、2601/BP×2、2801/BP×2等一拖二机型交流变频空调器,还适用于多种海信/ ZBP系列直流变频空调器,如:/76ZBP、/77ZBP、/99ZBP等系列。

值得提醒的是在不同机型的电路中元件编号的标示有所不同。

四、常见的几种通讯电路及其原理介绍1、海信KFR-26GW/39BP空调器通讯电路在图3电路中,上半部分为室内机电路,下半部分为室外机电路。

通讯电路的电源取自室内机,220V交流电经R10与R13分压、D6半波整流、ZD1稳压、E02滤波后得到24V直流电压,在R15、R74的限流作用下,通讯回路的工作电流大约在3mA左右。

TH01为正温度系数热敏电阻,可以对回路起到过电流保护的作用。

从接口电路与室内、外机电路的连接方式可以看出,传输中的所有信号脉冲均为正脉冲形式,即:有脉冲时为高电平,无脉冲时为低电平。

四、常见的几种通讯电路及其原理介绍1、海信KFR-26GW/39BP空调器通讯电路除了海信变频空调器外,其他品牌的变频空调器多数也采用此电路形式,只不过有的电路中整流二极管采用反接方式,室外机部分的稳压二极管稳压值为24V,电路中元件参数有所不同,但电路原理完全一致。

需要注意的是,此电路在用直流电压档测量内、外机接线端子时,SI端为正,N端为负,而另一类电路则为N端为正,SI端为负。

四、常见的几种通讯电路及其原理介绍2、海信KFR-5001LW/BP空调器通讯电路图4为海信KFR5001LW/BP变频空调器通讯电路。

该电路与图3电路最大的区别在电源部分,通讯回路中没有稳压管,回路的供电电压完全依靠分压值确定。

回路中的R10、R29不仅组成回路的限流电阻,同时又和R23构成电源的分压电路。

经D19半波整流、C22滤波后,供给通讯回路的直流电压为146V左右,根据串联的限流电阻值计算得知,回路电流约为13mA左右。

电路中上半部分为室外机电路,下半部分为室内机电路,供电电源是取自于室外机220V交流电源,因此,如果室外机电源供电不正常,就会引起通讯电路因无电源而不工作,室内机微处理器检不到通讯信号,直接显示通讯故障。

四、常见的几种通讯电路及其原理介绍2、海信KFR-5001LW/BP空调器通讯电路在图4所示的通讯电路中,PC02、PC03使用的是六脚的光电耦合器,这种光耦多一个接收管的输入端(基极)引出脚,在电路中该引出脚经过下拉电阻R20及其旁路电容C23连接到光敏接收管E极,使得光敏接收管在没有信号脉冲时能够更可靠的截止,保证接收管输出的信号脉冲更干净。

图4电路的另一个特点是与室内、外机电路间接口电路均为负脉冲信号,即:有脉冲时为低电平,无脉冲时为高电平,这一点也和图二电路相反。

四、常见的几种通讯电路及其原理介绍2、海信KFR-5001LW/BP空调器通讯电路图4通讯电路除了用于海信KFR-5001LW/BP外,还适用于海信5201LW/BP、50LW/BP、60LW/BP等机型,其它品牌的变频空调器也有一些应用此电路。

在接线上此电路还有一个特征,当室内机交流电L、N端子与室外机L、N端子交错连接时,通讯电路仍可正常工作,这是因为电路中有D20的作用,使电源在室外机N线上整流(如图所示)通过通讯电路后在室内机回到L线形成回路。

需要注意的是,虽然错接后通讯电路能工作,但因为电源中少了R23的分压限流作用,使整流后的直流电压比正常值升高了约50%,回路电流也会随之增加,容易引起通讯电路的损坏,因此,在进行内、外机连线时,仍要求严格按照接线标示对号入座,不能错接。

四、常见的几种通讯电路及其原理介绍3、小天鹅KFR-35GW/BPX空调器通讯电路图5是根据实物画出的小天鹅KFR-35GW/BPX变频空调器的通讯电路原理图(海尔KFR-50LW/BPF变频空调器通讯电路与此电路完全相同,只是个别阻容件参数略有不同)。

这个电路采用了双回路的通讯方式,D305、D3构成了室内机向室外机传送信号的信号通道,D303、D5构成了室外机向室内机传送信号的信号通道,两个信号通道相互交叉,两个方向的信号传输共用了同一条信号线S,但分别以L—N和N—L形成各自的通讯回路。
