气压传动概述
气压传动的概念
气压传动的概念
气压传动是一种利用气体压力来传递能量的技术。
它广泛应用于工业
自动化、机械加工、汽车制造等领域，具有高效、可靠、安全等优点。
气压传动的基本原理是利用压缩空气产生的压力来驱动气缸、气动阀
门等执行器，从而实现机械运动。
在气压传动系统中，压缩空气通过
管道输送到执行器，通过气缸的活塞运动来驱动机械部件的运动。
气
压传动系统中的气动阀门起到控制压缩空气流动的作用，可以实现机
械部件的正反转、速度调节等功能。
气压传动系统具有以下优点：
1. 高效：气压传动系统的响应速度快，能够快速实现机械部件的运动，提高生产效率。
2. 可靠：气压传动系统的执行器结构简单，不易出现故障，具有较高
的可靠性。
3. 安全：气压传动系统使用的是压缩空气，不会产生火花和静电，不
易引起火灾和爆炸。
4. 易于控制：气压传动系统的气动阀门可以实现精确的控制，可以实现机械部件的正反转、速度调节等功能。
5. 环保：气压传动系统不会产生废水、废气等污染物，对环境友好。
气压传动技术的应用范围非常广泛，涵盖了机械加工、汽车制造、食品加工、医疗设备等多个领域。
例如，在机械加工领域，气压传动系统可以用于控制机床的进给、快速移动等动作，提高机床的加工效率和精度；在汽车制造领域，气压传动系统可以用于控制汽车的制动、离合器等部件，提高汽车的安全性和舒适性。
总之，气压传动技术是一种高效、可靠、安全、易于控制、环保的技术，具有广泛的应用前景。
气压传动的优缺点及适用范围
气压传动的优缺点及适用范围气压传动是一种利用气体压力传递动力的工作方式，以气体为介质，通过增减气体的压力来实现动力传递、力传递和运动控制。
气压传动具有一定的优点和缺点，并适用于特定的范围。
本文将探讨气压传动的优缺点，并详细介绍其适用范围。
一、气压传动的优点1. 高功率密度：气压传动系统在相同体积和重量下能提供较高的功率输出，可以满足一些需要大功率输出的工作。
2. 易于控制：气压传动系统的控制相对简单，通过控制进气和排气阀门的开闭来实现对气体压力的调节，从而控制传动效果和速度。
3. 可靠性高：与其他传动方式相比，气压传动系统的元件相对简单，不易出现故障，并具有较高的可靠性。
4. 抗过载能力强：气压传动系统具有一定的抗过载能力，可以在短时间内承受较大的负载冲击。
5. 适应性强：气压传动系统由于使用气体作为传动介质，具有压缩性和可压缩性，可以适应不同的工作条件和环境。
二、气压传动的缺点1. 能耗较高：气压传动系统在高效能方面相对较低，由于气体的压缩和释放需要能量消耗，因此相对能耗较高。
2. 系统泄漏：气压传动系统由于使用气体作为传动介质，存在系统泄漏的问题，泄漏会导致能源浪费和系统效率降低。
3. 灵敏度低：由于气体的可压缩性和传递速度的限制，气压传动系统的灵敏度较低，特别是在需要高精度控制的场合。
4. 噪音和振动：气压传动系统在工作过程中会产生噪音和振动，对于某些对噪音和振动敏感的应用场景可能不适用。
三、气压传动的适用范围气压传动广泛应用于工业自动化、机械制造、航空航天等领域，特别适用于以下场景：1. 低速大扭矩场合：气压传动系统适用于需要大扭矩输出且转速较低的工作，如起重机械、重型机械等。
2. 有爆炸危险环境：由于气体传动无火花、无电弧，不易引起爆炸，因此在有爆炸危险的环境中得到广泛应用。
3. 高冲击负载场合：气压传动系统的抗冲击能力强，能够承受较大的冲击负载，适用于冲击负载较大的工作场景。
4. 防爆防腐蚀要求高的场所：气压传动系统的元件通常采用非金属材料制成，能满足防爆和抗腐蚀的要求，适用于特殊环境。
气压传动ppt课件
精选ppt
3
• 由上面的例子可以看出，气压传动系统主要由以下几个部分 • 组成： • （1）能源装置把机械能转换成流体的压力能的装置，一般最常见的
是空气压缩机。
• （2）执行装置把流体的压力能转换成机械能的装置，一般指气压缸 或气压马达。
• （3）控制调节装置对气压系统中流体的压力、流量和流动方向进行 控制和调节的装置。如压力阀、流量阀、方向阀等。
11.3.3 通流能力 1有效截面积 节流孔口 如图，气体流经气流孔口，且设孔口 面积为
。由于孔口具有尖锐边缘，而流线又 不可能突然转折，经孔口后流束发生 收缩，其最小收缩截面积称为有效截 面积，以A表示，它代表了节流孔的 通流能力。节流孔的有效截面积A与 孔口世界截面积
之比，称为收缩系数，以α表示，即
只受温度变化的影响，且随着温度的升高而增大，而压力变化对其影响甚微，可忽略 不计。 • ③气体的易变性 • 气体的体积受压力和温度变化的影响极大，与液体和固体相比较，气体的体积是易变 的，称为气体的易变性。气体与液体体积变化相差悬殊，主要原因在于气体分子间的 距离大而内聚力小，分子运动的平均自由路径大。气体体积随温度和压力的变化规律 遵循气体状态方程。
精选ppt
5
• 气压传动发展
• 目前，气压传动在实现高压、高速、大功率、高 效率、低噪声、长寿命、高度集成化、小型化与 轻量化、一体化、执行件柔性化等方面取得了很 大的进展。同时，由于它与微电子技术密切配合， 能在尽可能小的空间内传递出尽可能大的功率并 加以准确地控制，从而更使得它在各行各业中发 挥出了巨大作用。
k1
k1
T1 T2
v2 v1
p1 p2
k
如：空压机压缩空气(上升至250℃ )；高速气流流 经阀口(下降至-100℃ )。
气压传动系统的工作原理及应用
气压传动系统的工作原理及应用气压传动系统是一种基于气压能量转换的动力传动系统，广泛应用于各个行业中。
本文将介绍气压传动系统的工作原理以及其在工业生产中的应用。
一、气压传动系统的工作原理气压传动系统是利用气压作为动力源进行能量传递和转换的一种传动方式。
它主要通过气源、压缩空气系统和执行机构三部分来实现。
1. 气源部分：气源部分是气压传动系统的能量来源，通常采用压缩空气作为动力源。
通过一个压缩机将空气压缩到一定的压力，然后储存在气罐中供系统使用。
2. 压缩空气系统：压缩空气系统是将气源部分提供的压缩空气传输到各个执行机构的系统。
它由气管、气动阀、压力调节器等组成。
气管将压缩空气传输到各个执行机构，气动阀用于控制气压的开关和调节，压力调节器用于调整系统的工作压力。
3. 执行机构：执行机构是气压传动系统中的关键部件，负责将气压能量转化为机械能以完成特定的任务。
常见的执行机构包括气缸、气动马达等，它们能够根据气压的控制实现线性或旋转运动。
二、气压传动系统的应用气压传动系统由于其简单、可靠、安全等特点，在工业生产中得到了广泛的应用。
以下是气压传动系统在几个常见行业中的应用举例：1. 制造业领域：气压传动系统广泛用于制造业领域，如机械加工、装配线等。
在机械加工中，气压传动系统可用于控制切削工具、夹具和工件移动等，提高加工精度和效率。
在装配线上，气压传动系统可用于控制机械手臂、传送带和夹具等，实现自动化生产。
2. 汽车制造业：气压传动系统在汽车制造业中起到重要的作用。
它被广泛应用于汽车生产线上的各个环节，如焊接、喷漆、组装等。
气压传动系统能够实现对机器人、输送带和各种夹具的控制，提高汽车生产的效率和质量。
3. 化工工业：化工工业中的一些工艺过程需要使用气压传动系统。
例如，在液体输送过程中，气压传动系统能够驱动气动隔膜泵，将液体从一个容器输送到另一个容器，实现精准的液体控制和调节。
4. 煤矿行业：煤矿行业中使用气压传动系统进行煤矿机械的控制和驱动。
气压传动概述
10.2 气压传动的特点
1. 气压传动的优点
(1)工作介质是空气，容易获得，且气体不易堵塞流动通道， 用之后可将其随时排人大气中，不污染环境； (2)空气的特性受温度影响小； (3)空气的粘度很小，所以流动阻力小，在管道中流动的压 力损失较小，所以便于集中供应和远距离输送； (4)相对液压传动而言，气动动作迅速、反应快，一般只需 0.02～0.3s就可达到工作压力和速度； (5)气体压力具有较强的自保持能力； (6)气动元件可靠性高、寿命长； (7)工作环境适应性好，特别是在易燃、易爆、多尘埃、强 磁、辐射、振动等恶劣环境中； (8)气动装置结构简单，成本低，维护方便，过载能自动保 护。
10.1 气压传动概述
二、气压系统的组成
典型的气压传动系统，如下图所示。一般有以下四部分组成：
1. 气压发生装置 2. 控制元件
3. 执行元件 4. 辅助元件
10.1 气压传动概述
二、气压系统的组成
• 气动技术在国外发展很快，在国内也被广泛应用于机械、电子、轻工、 纺织、食品、医药、包装、冶金、石化、航空、交通运输等各个工业 部门。气动机械手、组合机床、加工中心、生产自动线、自动检测和 实验装置等已大量涌现，它们在提高生产效率、自动化程度、产品质 量、工作可靠性和实现特殊工艺等方面显示出极大的优越性。这主要 是因为气压传动与机械、电气、液压传动相比有以下特点。
10.2 气压传动的特点
3.气压传动与其它传动的性能比较
类 型 气压传 动 液压传 动 操作 力 中等 最大 动作快 慢 较快 较慢 环境要 求 适应性 好 不怕振 动 构造 负载变化 影响 较 大 有一些 操作距 离 中距离 短距离 无级调速 工作 寿命 长 一般 维护 价格
简单 复杂

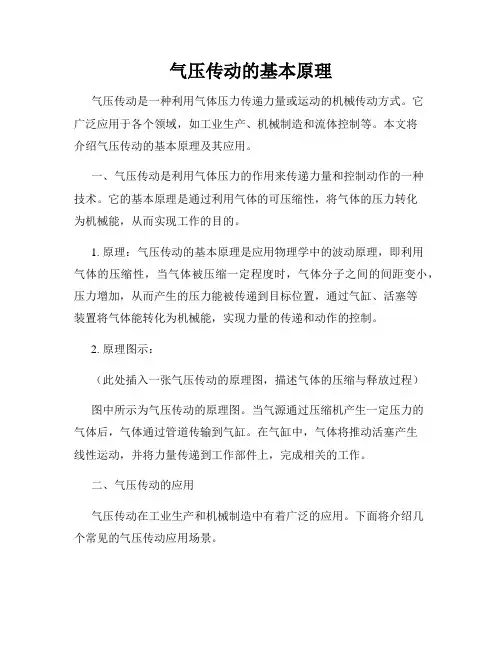

气压传动的基本原理
气压传动的基本原理气压传动是一种利用气体压力传递力量或运动的机械传动方式。
它广泛应用于各个领域，如工业生产、机械制造和流体控制等。
本文将介绍气压传动的基本原理及其应用。
一、气压传动是利用气体压力的作用来传递力量和控制动作的一种技术。
它的基本原理是通过利用气体的可压缩性，将气体的压力转化为机械能，从而实现工作的目的。
1. 原理：气压传动的基本原理是应用物理学中的波动原理，即利用气体的压缩性，当气体被压缩一定程度时，气体分子之间的间距变小，压力增加，从而产生的压力能被传递到目标位置，通过气缸、活塞等装置将气体能转化为机械能，实现力量的传递和动作的控制。
2. 原理图示：（此处插入一张气压传动的原理图，描述气体的压缩与释放过程）图中所示为气压传动的原理图。
当气源通过压缩机产生一定压力的气体后，气体通过管道传输到气缸。
在气缸中，气体将推动活塞产生线性运动，并将力量传递到工作部件上，完成相关的工作。
二、气压传动的应用气压传动在工业生产和机械制造中有着广泛的应用。
下面将介绍几个常见的气压传动应用场景。
1. 气动工具：气动工具是使用气压传动原理的一类工具，如气动钉枪、气动扳手等。
它们通过气源提供的气压，将能量转化为力量，实现高速、高效的工作。
2. 气动控制系统：气压传动在流体控制系统中起着重要的作用。
例如，自动化生产线上的各个执行机构，使用气压传动来控制门窗、阀门等的开关，实现自动化的生产过程。
3. 汽车制动系统：汽车的制动系统中也应用了气压传动。
通过驱动气压制动泵，产生气压传递到制动器上，使车辆实现可靠的刹车功能。
4. 工业气动输送系统：工业领域常使用气压传动进行物料的输送和搬运。
例如，在水泥生产过程中，通过气压传动将物料从仓库输送到加工设备上。
5. 液压与气压联合应用：在一些需要同时具备高压力和快速响应的情况下，往往将液压与气压联合应用。
液压系统提供高压力，气压系统提供快速响应，使系统具备更好的性能和控制能力。
气压传动的基本原理与应用
气压传动的基本原理与应用1.引言气压传动是一种常见的控制和传动方式，其基本原理是利用气压作为能量传递的介质，实现机械运动的控制和传递。
本文将介绍气压传动的基本原理、特点及应用领域。
2.气压传动的基本原理气压传动是通过气压能量的传递来实现控制和传动的一种方式。
其基本原理可以概括为以下几点：2.1 气源气源是气压传动系统的核心部分，常见的气源有气压机、压缩机等。
气源通过产生高压气体，并将其储存在气罐中，供给气压传动系统使用。
2.2 控制元件气压传动系统中的控制元件主要包括气动阀门、气缸等。
通过控制气源流入或流出的通道，实现对气压传动系统的控制。
2.3 传动介质气压传动的传动介质为气体，常见的传动介质有空气、氮气等。
传动介质需要通过管路和连接件传递给气动元件，实现机械运动的控制。
2.4 气动元件气压传动系统中的气动元件主要有气缸、气动马达等。
通过控制气压的作用，实现对机械元件的运动、推拉或旋转等。
3.气压传动的特点气压传动具有以下几个特点，使其在某些应用场景中得到广泛应用：3.1 高效性气压传动系统可以通过压缩空气来提供动力，能够以较高的效率实现灵活的控制和传动。
相比电动传动系统，气压传动系统的起动和停止更加迅速，且对负载变化的适应能力更强。
3.2 安全性气压传动系统工作时不会产生电火花，具有较高的防爆性能，适用于一些具有易燃易爆或特殊环境要求的场所。
3.3 易维护性气压传动系统的构造相对简单，组成部件相对较少，维护和维修相对容易。
此外，气压传动系统的零部件也比较容易获得，更换和维修成本相对较低。
4.气压传动的应用领域气压传动广泛应用于各个工业领域，特别是以下几个方面：4.1 制造业在制造业中，气压传动常用于机械设备的控制和传动。
例如，气缸常用于推动、夹持、举升等工作；气动马达常用于驱动一些旋转设备。
4.2 机床工业气压传动在机床工业中的应用较为广泛，常用于机床的进给和夹紧等工作。
气压传动具有快速、精准的特点，能够提高机床的工作效率和加工质量。
气压传动知识
贮气罐4中的压缩空气可用于一般要求的气动系 统，贮气罐7输出的压缩空气可用于要求较高 的气动系统（如气动仪表、射流装置）。 过滤器6(又称一次过滤器)进一步过滤除去压缩 空气中的灰尘颗粒杂质。
空气压缩机
空压机工作原理
气动系统中最常用的是往复活塞式空压机。 其当活塞3向右移动时，气缸2左腔的压力低于 大气压力 ，吸气阀9打开，空气在大气压力作 用下进入气缸2左腔，这一过程称为吸气过程； 当活塞3向左移动时，吸气阀9在气缸2左腔内 压缩气体的作用下关闭，气缸左腔内气体被压 缩，这一过程称为压缩过程。 活塞3的往复运动是由电动机(或内燃机)带 动曲柄8转动，通过连杆7、滑块5、活塞杆4转 化成直线往复运动而产生的。
快速排气阀 工作原理
它有三个阀口 P、 A、 T， P接 气源，A接执 行元件，T通 大气。当P有
压缩空气输 入时，
工作原理
推动阀芯右移、P与A通，给执行元件供 气；当P无压缩空气输入时，执行元件中 的气体通过A使阀芯左移，堵住P、A通路， 同时打开A、T通路，气体通过T快速排出。 快速排气阀常装在换向阀和气缸之间， 使气缸的排气不用通过换向阀而快速排 出。从而加快了气缸往复运动速度，缩 短了工作周期。
简单压力控制回路 采用溢流式减压阀对气 源实行定压控制。
过载保护回路
正常工作时，使阀3 下位，使阀1 得电， 阀2 换向，气缸活塞 杆外伸。如果活塞杆 受压的方向发生过载， 则顺序阀动作，阀3 切换，阀2 的控制气 体排出，在弹簧力作 用下换至图示位置， 使活塞杆缩回。
换向回路
单作用气缸换向回路 用三位五通换向阀可控制 单作用气缸伸、缩、任意位置停止。
10.2.2 气源装置和辅助元件
⑴气源装置
气源装置组成部分
第十章 气压传动
消声器的图形符号为
多孔扩散式消声器结构
（六）气－电转换元件
1．气－电转换器
2．压力继电器
（七）管道、接头和管路布置
1.管道
2.接头
3.管路布置
（八）密封件
§10.3
气动执行元件 Pneumatic Transmitting Actuators
功用：是将净化后的压缩空气能转变成机械能输出的能量转换 元件。 包括：气缸、气动马达。
同学们好
welcome to classroom
第十章 气压传动 pneumatic transmission
§10.1 概述
气压传动是以净化后的压缩空气为工作介质，在密闭容器内进行能量转换、 控制与传递的一种传动技术。 由于空气取之不尽用之不竭，投资小，污染少，能耗小，所以气压传动与控 制技术被大量应用于机械加工、汽车制造、电子工业、机器人、气动测量等工业 中。尤其在轻工业领域和气动工具中的应用越来越广泛。
三．气动元件图形符号
气压传动系统中各元件均按GB/T 786.1—1993《液压气动图形符 号》（见附录）规定绘制。
四．气压传动优缺点
优点： 1．工作介质来源方便，而无需投资。使用后的气体直接排向大气、不需要 回收，几乎无污染； 2．安全可靠，自保护能力强； 3．压力损失小，可远距离传动和集中供气； 4．传动与控制响应快，调节使用方便，维护简单； 5．适应工作环境能力强, 可在易燃、易爆、强磁、粉尘、潮湿等环境下工 作。 缺点： 1．不宜精确的定比传动； 2．通常工作压力低，输出功率小； 3．排气时会产生高频噪声。因此需要安装消声器进行降噪处理。
3.坐标气缸
特点是重复定位精度高（ 0.01mm ）
同学们好
welcome to the classroom
气压传动的工业应用与案例分析
气压传动的工业应用与案例分析气压传动是一种利用气体压力传递能量的工业应用技术。
它广泛应用于各个行业，包括制造业、机械设备、化工等领域。
本文将从气压传动的原理、工业应用以及案例分析等方面进行探讨。
一、气压传动的原理气压传动是利用气体的压缩和释放来传递能量的一种机械传动方式。
其原理基于波义耳定律，即容积不变的气体在增加或减少压力时，其温度也会相应增加或减少。
通过控制气压的变化，可以实现对气动元件（如气缸、气阀等）的运动控制。
二、气压传动的工业应用1. 气动工具：气动工具是气压传动技术最常见的应用之一。
例如，气动钉枪、气动扳手等，通过将气体转化为机械能，实现高效的工作效果。
2. 汽车制造业：气压传动在汽车制造业中起到至关重要的作用。
例如，汽车生产线上的自动化装配设备，通过气压传动实现零部件的装配和固定，提高生产效率。
3. 化工行业：气压传动在化工工艺中广泛应用。
例如，通过气压传动控制气体流量，实现反应器中各种化学物质的混合、搅拌等过程。
4. 制造业：在制造业中，气压传动常用于各种机械设备的控制。
例如，通过气动元件控制传送带的启停、气动夹具的夹持等，提高生产线的工作效率和质量。
三、气压传动的案例分析1. 汽车轮胎机械压缩机汽车轮胎的生产中，需要将轮胎胎体与花纹进行结合。
这一过程需要使用到机械压缩机进行胎体的压紧和固定。
气压传动在该机械压缩机中起到关键作用，通过控制气动元件的启停和压力调节，实现对轮胎胎体的精确定位和高效压紧。
2. 包装行业自动化生产线包装行业的自动化生产线中使用到了气压传动技术。
例如，通过气动元件控制装填机、封箱机、贴标机等设备的运作，实现快速、高效的包装过程。
通过灵活的气压控制，可以根据产品的不同要求进行自动化调整和切换。
3. 食品加工设备在食品加工行业中，气压传动广泛应用于各类生产设备。
例如，在面包生产中，通过气动元件控制面团的揉搓、切割、成型等过程，实现面包的自动化生产。
有效提高了生产效率和产品质量。
气压传动知识点总结
气压传动知识点总结一、气压传动概述气压传动是利用气体压力进行能量传递和控制的一种机械传动方式。
在气压传动系统中，气源通过压缩机产生气体压力，然后通过管道、阀门和执行器将气体压力传递给工作机械，从而驱动机械运动。
气压传动系统一般由气源装置、处理装置、传动装置和执行机构组成，其中气源装置用于产生气体压力，处理装置用于净化气源，传动装置用于传递气体压力，执行机构用于接受气体压力并执行相应的工作。
二、气源装置1. 压缩机压缩机是气压传动系统的核心设备，用于将大气中的气体压缩成高压气体。
常见的压缩机有往复式压缩机、螺杆式压缩机和离心式压缩机等。
在选择压缩机时，需要考虑气体压缩比、排气温度、噪音水平等因素。
2. 储气罐储气罐用于存储压缩空气，平衡气压波动，保证气压传动系统的稳定性。
储气罐的容积和工作压力需根据气压传动系统的实际需求来确定。
三、处理装置1. 滤清器滤清器用于去除气体中的固体颗粒和液体污染物，保护管路和设备不受污染。
滤清器一般由滤芯、过滤器壳和排污装置组成，选用时需参考气体流量、工作压力和过滤精度等指标。
2. 干燥器干燥器用于去除气体中的水分，防止水分对管路和设备的腐蚀，同时提高气体传动效率。
干燥器主要有冷冻式干燥器、吸附式干燥器和膜式干燥器等，选择时需考虑气体流量、工作压力和干燥效率等因素。
3. 减压阀减压阀用于将高压气体降压至所需的工作压力，同时稳定气压。
减压阀的选择需考虑最大工作压力、流量范围和减压精度等参数。
四、传动装置1. 管路气压传动系统的管路用于将气体传输至执行机构，一般由钢管、镀锌管和塑料管等组成。
在设计管路时，需考虑气体流量、工作压力和管路长度等因素，保证气体传输的稳定性和可靠性。
2. 阀门阀门用于控制气体的流动和方向，在气压传动系统中起到关键的作用。
常见的阀门有气动控制阀、手动阀和电磁阀等，选用时需考虑流量范围、工作压力和响应速度等指标。
3. 接头接头用于连接管路和执行机构，一般由螺纹接头、快速接头和插头接头等组成。
气压传动概述
第一章气压传动概述1．1 气压传动系统的工作原理及组成一、气压传动系统的工作原理气压传动系统的工作原理是利用空气压缩机将电动机或其它原动机输出的机械能转变为空气的压力能，然后在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外作功。
二、气压传动系统的组成典型的气压传动系统，一般由以下部分组成：1 气压发生装置它是原动机输出的机械能转变为空气的压力能。
其主要设备是空气压缩机。
2 控制元件是用来控制压缩空气的压力、流量和流动方向，以保证执行元件具有一定的输出力和速度，并按设计的程序正常工作。
如压力阀、流量阀、方向阀和逻辑阀等。
3 执行元件是将空气的压力能转变为机械能的能量转换装置。
如气缸和气马达。
4 辅助元件是用于辅助保证气动系统正常工作的一些装置。
如过滤器、干燥器、空气过滤器、消声器和油雾器等。
1．2 气压传动的特点一、气压传动及其应用气压传动简称气动，是指以压缩空气为工作介质来传递动力和控制信号，控制和驱动各种机械和设备，以实现生产过程机械化、自动化的一门技术。
因为以压缩空气为工作介质具有防火、防爆、防电磁干扰，抗振动、冲击、辐射，无污染，结构简单，工作可靠等特点，所以气动技术与液压、机械、电气和电子技术一起，互相补充，已发展成为实现生产过程自动化的一个重要手段，在机械工业、冶金工业、轻纺食品工业、化工、交通运输、航空航天、国防建设等各个部门已得到广泛的应用。
二、气压传动的优点1. 空气随处可取，取之不尽，节省了购买、贮存、运输介质的费用和麻烦；用后的空气直接排入大气，对环境无污染，处理方便，不必设置回收管路，因而也不存在介质变质、补充和更换等问题。
2. 因空气粘度小（约为液压油的万分之一），在管内流动阻力小，压力损失小，便于集中供气和远距离输送。
即使有泄漏，也不会像液压油一样污染环境。
3. 与液压相比，气动反应快，动作迅速，维护简单，管路不易堵塞。
气压传动的工作原理
气压传动的工作原理
气压传动是一种利用压缩空气或气体进行能量传递和控制的工作原理。
其基本原理是通过压缩空气或气体的能量来驱动和控制机械系统的运动。
首先，将空气或气体通过压缩机或气泵进行压缩，使其具有较高的压力。
压缩后的气体通过管道传输到机械装置或气动元件中。
在机械装置中，通过气缸、气动马达等气动元件将压缩空气或气体的能量转换为机械能，从而驱动设备的运动。
例如，在气缸中，将压缩空气或气体进入气缸的活塞腔，使活塞向前或向后运动，从而实现线性运动的驱动。
同时，利用阀门和控制器等气动元件，对压缩空气或气体的流量、压力和方向进行控制。
通过控制气缸进气、排气和通道的开闭，可以实现机械装置的正反转、停止等动作。
在气压传动系统中，还可以添加储气罐和过滤器等辅助设备，用于平稳输出气源和过滤净化气体。
这样可以提高系统的稳定性和工作效率。
总的来说，气压传动是通过将压缩空气或气体的能量转换为机械能，并通过控制器进行控制，实现机械装置运动的一种工作原理。
它具有结构简单、运行可靠、输出力矩大等优点，被广泛应用于自动化生产线、机械设备和工业系统中。
简述气压传动工作原理
简述气压传动工作原理
气压传动是一种利用压缩气体传递能量并驱动机械运动的方式。
其工作原理可以简述如下：
1. 压缩气体产生动力：将空气通过压缩机进行压缩，使其达到较高的压力。
压缩机通常由电动机驱动。
2. 储气罐储存压缩空气：将压缩机产生的压缩空气通过气管输送到储气罐中储存，使其压力稳定。
3. 驱动元件转换气压能量：储气罐中的压缩气体通过气管连接到需要驱动的元件，如气缸、马达等。
通过开启气压进气阀门，将压缩气体导入到驱动元件中。
4. 气压驱动运动：气压进入驱动元件后，使其内部的活塞或转子等运动部件开始工作。
这些部件的运动将产生机械力或转矩，并通过连杆、皮带等传动装置将能量传递到需要工作的设备上。
5. 气压释放与再循环：当驱动元件完成工作后，需要释放掉驱动元件内的压缩气体。
通过关闭气压进气阀门，打开消气阀门，使压缩气体通过排气管路排出。
释放气体后，系统重新进入工作循环，准备进行下一次驱动。
总的来说，气压传动利用压缩气体的能量，通过控制气流的进出，驱动机械元件进行运动。
它具有动力源易得、传动部件简单、操作方便等优点，广泛应用于工业生产和机械设备驱动领域。
气压传动
气压传动气压传动是以空气作为介质进行能量传递的一种方式，其传动的特点前面已作介绍，在此不再讲述。
气压传动与液压传动类似，其工作介质为空气。
主要应用于各种机床、轻工机械、自动化生产线等等，其特点是：⑴由于以空气作为工作介质，来源方便，使用后可直接排入大气，不污染环境，易实现自动过载保护。
⑵空气流动损失比液体小，因此便于远距离的传输和控制，便于集中供气。
⑶与液压传动相比较，具有反应快，动作迅速等优点，在0.02—0.03S时间内就可以达到所要求的工作压力和速度。
⑷气压传动管路不易堵塞，维护简单。
工作环境适应性强，在易燃易爆、多尘埃、强辐射、振动等恶劣环境下工作时要比液压、电气传动优越。
⑸与液压元件一样易于实现系列化、标准化，且结构简单、制造方便。
气压传动也有其不足之处，如：⑴由于空气的可压缩性，载荷变化时运动平稳性稍差，且具有较大的排气噪声。
⑵工作压力低（0.2—1.0MPa），不易获得较大的输出力和力矩。
第一节气源装置及辅件一、气源装置气源装备是一套用来产生具有足够压力和流量的压缩空气并将其净化、处理及储存的装置，它的主体部分是空气压缩机，它是将原动机输出的机械能转变成气体压力能的装置。
1．空气压缩机空气压缩机的种类很多。
如按工作原理的不同可分为容积型和速度型。
容积型空气压缩机是指通过运动部件的位移，使一定容积的气体顺序地吸入和排出封闭空间，以提高静压力的压缩机。
按结构形式可分为往复式和回转式两种，如活塞式和滑片式空气压缩机等。
速度型空气压缩机是指随着气体连续地由入口流向出口，将动能换成势能来提高气体压力的一种压缩机，如离心式和转子式就属于这一类空气压缩机。
在气压传动中，一般多采用容积式空气压缩机，其中最常使用的机型为活塞式低压空气压缩机，其产生的压缩空气的压力通常小于1MPa。
2．冷却器冷却器是安装在压缩机的出口处，用于降低压缩空气的温度，并使压缩空气中的大部分水汽、油汽冷凝成水滴、油滴，以便经油水分离器析出，其结构形式有列管式，散热片式，套管式，蛇管式和板式等。
气压传动的基本原理和应用
气压传动的基本原理和应用气压传动是一种常见且广泛应用于工业领域的传动方式，它利用气体的压力传递动力或控制信号。
本文将介绍气压传动的基本原理以及其在工业领域中的应用。
一、气压传动的基本原理气压传动的基本原理是依靠气体压力产生和传递的力或信号来实现动力传动或控制。
在气压传动系统中，常用的气体是压缩空气，它可以通过压缩机或气罐等装置进行压缩并存储。
压缩空气经由管道传输到需要的位置，并通过调节阀门、活塞等元件来控制动力的传递。
气压传动的基本原理包括以下几个方面：1. 压缩空气的产生与储存：气压传动系统需要通过压缩机或气罐等设备将大气中的空气进行压缩，并储存起来以供使用。
2. 气体传输管道：压缩空气通过管道系统传输到需要的位置。
这些管道通常由金属或塑料材料制成，以确保传输效率和可靠性。
3. 控制元件：气压传动系统具有多种控制元件，如压力调节阀、电磁阀、活塞等。
通过调节这些控制元件的状态，可以实现对气体传动力或信号的控制和调节。
4. 动力执行元件：气压传动系统用于执行动作的元件，如气缸、气动马达等。
这些元件接受传递来的气体力或信号，将其转化为具体的机械运动。
二、气压传动的应用气压传动广泛应用于工业领域中的各种机械设备和自动化生产线中。
以下是气压传动的几个常见应用：1. 气动工具：气动工具是气压传动的典型应用，如气动扳手、气动钉枪等。
这些工具通过将压缩空气转化为机械动力，提供便利和高效率的工作方式。
2. 气动传送系统：气压传动可用于物料的输送和搬运，如气动输送机、气动输送管道等。
气压传送系统具有快速、稳定和可靠的特点，广泛应用于物料输送领域。
3. 气压控制系统：气压传动可用于各种需要动力控制和调节的系统，如气动制动系统、气动操纵系统等。
这些系统通过调节气体的压力和流量，实现对机械设备的控制。
4. 气动装配线：气压传动被广泛应用于自动化装配线中，用于驱动和控制各种机械臂、夹具和传感器等设备。
气动装配线具有高效率、高精度和灵活性强的特点，能够满足复杂装配过程的要求。
气压传动在生活中的应用
气压传动在生活中的应用气压传动，这个词听起来有点拗口，不过别担心，它其实就是我们生活中那些看似不起眼的装置，它们用气压来让东西动起来。
今天，我们就来聊聊气压传动在日常生活中的那些奇妙应用吧。
1. 什么是气压传动？首先，咱们得搞清楚气压传动到底是啥。
简单来说，就是用气体的压力来推动或控制物体的运动。
气压，就像是把气体“压”在一个地方，然后让它用劲儿推其他东西。
这种原理用得可广泛了，从咱们的家居到工业生产都能见到它的身影。
1.1 气压传动的工作原理气压传动的核心在于“压力”。
当气体被压缩到一个封闭的空间里，它就会变得非常有劲儿。
这个劲儿被用来推动活塞、推动机器，或者做其他各种各样的事情。
你可以把气压想象成一个看不见的“推手”，它能用自己的力量把物体移动或者控制它们。
1.2 气压传动的基本组件气压传动系统通常包括几个基本组件：气体源（比如压缩空气机）、气缸（用来存储气体并利用它的力量）、活塞（在气缸里运动的部分），以及控制这些运动的阀门。
它们就像是乐团中的各个乐器，一起配合才能奏出完美的乐章。
2. 气压传动在家居生活中的应用说到气压传动，咱们平时用到的最常见的就是家居里的各种小设备了。
比如，你有没有注意到，很多厨房里的设备都是用气压来工作的？2.1 厨房里的气压应用你看看那些现代化的咖啡机，很多都是用气压来完成萃取过程的。
把咖啡粉放在机器里，按一下按钮，压缩空气就会把水推到咖啡粉上，迅速萃取出香浓的咖啡液。
这不就是气压传动的典型应用吗？还有一些气压式的榨汁机也是利用这个原理，把水果中的汁液榨出来。
相比传统的手动榨汁机，气压榨汁机不仅省力，而且榨出来的果汁更纯净。
真是科技改变生活的好例子！2.2 家具中的气压应用家里的座椅，比如办公椅，调节高度的时候也离不开气压传动。
你坐在椅子上，想要调整座位高度，只需拉动一个杠杆，椅子下的气压装置就会立马响应，让你坐得更舒适。
这种应用，让我们生活更方便，也让办公更加轻松。
气压传动概述教案
气压传动概述教案气压传动是一种以气体为介质的动力传动方式，它是利用气体压缩和释放的能量来实现机械运动的原理。
气压传动具有结构简单、可靠耐用、维护方便、使用寿命长等优点，在工业、农业、建筑等领域广泛应用。
一、气压传动的基本原理气压传动主要依靠气体的压缩和扩张来实现动力传递。
在气压传动系统中，气体经过压缩机或压缩气体储存器压缩成高压气体，并通过管道输送到执行元件处。
执行元件利用高压气体的动能来产生机械运动，如驱动气缸、执行器等。
在执行元件行程结束后，压缩气体被释放，返回气压传动系统的低压气体储存器或环境中。
二、气压传动的组成和工作原理1.压缩机：将空气压缩成高压气体。
2.储气罐：用于存储高压气体，供给执行元件使用。
3.主控元件：控制气压传动系统的压力、流量和方向，如气控阀、气控阀组等。
4.执行元件：根据气控信号进行机械运动，如气缸、执行器等。
5.管道系统：将高压气体输送到执行元件的管道网络。
气压传动系统的工作原理如下：1.压缩机将空气压缩成高压气体，并将其送入储气罐，以供给执行元件使用。
2.主控元件根据需要调节气压传动系统的压力、流量和方向。
当需要驱动执行元件时，主控元件打开相应的气控阀，让高压气体进入执行元件，从而产生机械运动。
3.执行元件根据气控信号进行机械运动，从而实现工件的加工、运输等操作。
4.当执行元件行程结束后，主控元件关闭气控阀，释放高压气体到低压气体储存器中，同时执行元件返回初始位置。
三、气压传动的应用气压传动广泛应用于各个领域，如工业生产、农业机械、建筑工程等。
以下是常见的应用场景：1.气动工具：气动钻、气动锤、气动砂轮机等。
2.气动输送系统：用于固体物料的输送，如粉尘收集系统、废料处理系统等。
3.气动搬运设备：气动输送机、气动搬运车等。
4.气动控制系统：用于机械设备的控制和操作，如自动化生产线、液压系统等。
5.空气制动系统：用于汽车、火车等交通工具的制动系统。
总结：气压传动通过气体的压缩和扩张来实现机械运动，具有结构简单、可靠耐用、维护方便等优点。
气压传动课件-PPT
气动元件得通流能力
➢ 定义:气动元件得通流能力,就是指单位时间内通 过阀、管路等得气体质量。
➢ 有效截面积 ➢ 由于实际流体存在粘性,流速得收缩比节流孔 实际面积小,此最小截面积称为有效截面积,它 代表了节流孔得通流能力。
充气、放气温度与时间得计算
➢ 定积容器充气问题 ➢ 充气时引起得温度变化
➢ 向容器充气得过程视为绝热过程,容器内压力由p1 升高到p2,,容器内温度也由室温T1升高到T2,充气后
➢空气压缩机将机械能转化为气体得压力能,供气
动机械使用。
➢空气压缩机得分类:容积型与速度型。 ➢空气压缩机得选用原则:依据就是气动系统所需
要得工作压力与流量两个参数。
压缩空气得净化装置与设备
➢气动系统对压缩空气质量得要求:压缩空气要具有
一定压力与足够得流量,具有一定得净化程度。不 同得气动元件对杂质颗粒得大小有具体得要求。
➢ 气体状态变化过程
➢ 等温过程 p1V1= p2V2= 常量
➢ 绝热过程 一定质量得气体与外界没有热量交换时得状 态变化过程叫做绝热过程。
➢ p1V1k = p2V2k =常量
➢ 气动系统中快速充、排气过程可视为绝热过程。
气体得流动规律
气体流动基本方程
连续性方程 伯努利方程
ρ1v1A1 =ρ2v2A2 (注意ρ1≠ρ2)
➢ 压缩空气得析水量
➢ 压缩空气一旦冷却下来,相对湿度将大大增加,到温度降 到露点以后,水蒸气就要凝析出来。
理想气体得状态方程
➢ 理想气体得状态方程 ➢ 不计粘性得气体称为理想气体。空气可视为理想气体。 ➢ 一定质量得理想气体在状态变化得瞬间,有如下气体状态 方程成立
pV / T = 常量 或 p=ρRT
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6）高寿命、高可靠性和智能诊断功能。气动元件大多用于自动化生产中，元件的故障往往会影响设备的运行，使生产线停止工作，造成严重的经
济损失，因此，对气动元件的工程可靠性提出了更高的要求。
电磁阀、程控器，结构紧凑，占用空间小，行程可调。
（3）精密化。目前开发了非圆活塞气缸、带导杆气缸等可减小普通气缸活塞杆工作时的摆转；为了使气缸精确定位开发了制动气缸等。为了使气缸的定
位更精确，使用了传感器、比例阀等实现反馈控制，定位精度达0.01 mm。在精密气缸方面已开发了0.3 mm/s低速气缸和0.01N微小载荷气缸。在气源处理中，过滤 精度0.01mm，过滤效率为99.9999％的过滤器和灵敏度0.001 MPa的减压阀业已开发出来。
（4）高速化 目前气缸的活塞速度范围为50～750mm/s。为了提高生产率，自动化的节拍正在加快。今后要求气缸的活塞速度提高到5～10m/s。与此相应，
阀的响应速度也将加快，要求由现在的1/100秒级提高到1/1000秒级。
（5）无油、无味、无菌化。由于人类对环境的要求越来越高，不希望气动元件排放的废气带油雾污染环境，因此无油润滑的气动元件将会普及。还有
管风琴是世界上最古老的乐器之一：从公元前3世纪起源至今，管 风琴的发展跨越了两千多年的历史，而这个进程也可以说是整个 西方音乐发展的进程； 与此同时，管风琴还有着所有乐器中最复 杂、最庞大的结构：多层的键盘，众多的音管、音栓，以及复杂 的地声原理和操作技术，让管风琴成为了一架能发出美妙声音的 巨型机器；它还有着其它任何乐器都无法比拟的丰富而辉煌的音 响；管风琴能够模拟管弦乐队中所有乐器的声音。属簧片乐器族 中的自由簧乐器，音域最为宽广，有雄伟磅礴的气势，肃穆庄严 的气氛，其丰富的和声绝不逊色于一支管弦乐队，是最能激发人 类对音乐产生敬畏之情的乐器，也是最具宗教色彩的乐器。
（3）石油、化工业
用管道输送介质的自动化流程绝大多数 采用气动控制，如石油提炼加工、气体 加工、化肥生产等。
（2）电子IC及电器行业
如用于硅片的搬运，元器件的插装与锡焊，家用电器 的组装等。
（4）轻工食品包装业其
中包括各种半自动或全自动包装生产线，例如：酒类、 油类、煤气罐装，各种食品的包装等。
机器人 （5）
（7）节能、低功耗。气动元件的低功耗能够节约能源，并能更好地与微电子技术相结合。功耗≤0.5W的电磁阀已开发和商品化，可由计算机直接控
制。
（8）机电一体化。为了精确达到预定的控制目标，应采用闭路反馈控制方式。为了实现这种控制方式要解决计算机的数字信号，传感器反馈模拟信号和
气动控制气压或气流量三者之间的相互转换问题。
（9）应用新技术、新工艺、新材料。在气动元件制造中，型材挤压、铸件浸渗和模块拼装等技术已在国内广泛应用；压铸新技术（液压抽芯、真空压铸等）
目前已在国内逐步推广；压电技术、总线技术，新型软磁材料、透析滤膜等正在被应用。
例如装配机
器人，喷漆机器人，搬运机器人以及爬墙、 焊接机器人等。
其它 （6）
如车辆刹车装置，车门开
闭装置，颗粒物质的筛选，鱼雷导弹自动控制 装置等。目前各种气动工具的广泛使用，也是 气动技术应用的一个组成部分。
气压传动的发展
气动产品的发展趋势
（1）小型化、集成化。气动元件有些使用场合要求气动元件外形尺寸尽量小，小型化是主要发展趋势。 （2）组合化、智能化。最常见的组合是带阀、带开关气缸。在物料搬运中，还使用了气缸、摆动气缸、气动夹头和真空吸盘的组合体，同时配有
33112支用于发音的风管， 1477个控制音调的音栓， 设有19个音色区，共有7 排键盘。
管风琴，属于气鸣式键盘乐器，流传于欧洲的历史悠久的大型键 盘乐器，距今已有2200余年的历史（至2013年），且从未中断过。 管风琴是风琴的一种，不同的是一般的脚踏风琴是通过脚踏鼓风 装置吹动簧片使簧片振动来发音，而管风琴是靠铜制或木制音管 来发音。管风琴音量洪大，气势雄伟，音色优美、庄重，并有多 样化对比、能模仿管弦乐器效果，能演奏丰富的和声。
三、气压传动的特点
气压传动、液压传动的比较
液压传动 气压传动
操作力
大 小
动作快慢 负载变化影响
慢
不大
快
大
操纵距离 维护要求
短距离 中远距离
较高 一般
价格
贵一些 （1）
其中包括机械加工
生产线上工件的装夹及搬送，铸造生产线上的造型、捣固、合箱 等。在汽车制造中，汽车自动化生产线、车体部件自动搬运与固 定、自动焊接等。
管风琴属于气鸣式键盘乐器流传 于欧洲的历史悠久的大型键盘乐 器，距今已有2200余年的历史， 且从未中断过。管风琴是风琴的 一种，不同的是一般的脚踏风琴 是通过脚踏鼓风装置吹动簧片使 簧片振动来发音，而管风琴是靠 铜制或木制音管来发音。管风琴 音量洪大，气势雄伟，音色优美、 庄重，并有多样化对比、能模仿 管弦乐器效果，能演奏丰富的和 声。
气压传动概述
目录
气压传动概念 风箱的故事 风琴的故事 气枪传说 气体传动基础
利用空气压缩机将电动 机的机械能转换成空气 的压力能，然后在控制 元件的控制和辅助元件 的配合下，通过执行元 件把空气的压力能转变 成机械能，从而完成直 线或回转运动并对外做 功。
风箱，用来产生风力的设备，由一个木箱、一个推拉的木制 把手和活动木箱构成。操作人员用手拉开活动木箱，空气通 过进气口使风箱的皮橐内充满空气，而且并不塌缩，再拉动 其体能够将其内的空气压出， 空气通过输风管，可以进入 锅炉中，用于炼铁和食品烹饪。最常见的一种由木箱、长方 形活动木箱构成，用来鼓风，使炉火旺盛。
气枪
气动系统的组成
1.气动发生装置：将机械能转变成空气的压力能。 如：空气压缩机（air compressor)
2.控制元件：控制压缩空气和压力、流量和流动方向 如：压力控制阀、方向控制阀、流量控制阀等
3.执行元件：将压力能转变为机械能 如：气缸、气马达
4辅助零件：辅助系统正常工作 如：储气罐、过滤器、干燥器消声器、油雾器等
5工作介质：传递运动，动力及信号的作用。 气动系统中的工作介质为压缩空气。
气压传动的特点
与液压传动相比，气压传动有如下优点。 （1）空气作为工作介质，可从大气中直接汲取，用后直接排入大气，成本低，不污 染环境。 （2）空气黏性小，在管道中流动时损失小，适用于远程传输和控制。 （3）工作压力低，气动元件对材质和精度的要求低，使用寿命长，成本低。 （4）对工作环境的适应性好，特别是在易燃、易爆、高尘埃、强磁、辐射及振动等 恶劣环境中使用时比液压传动要安全得多。 与液压传动相比，气压传动有如下缺点。 （1）空气具有压缩性，故其工作速度和工作平稳性方面不如液压传动。 （2）工作压力低，系统输出力小，传动效率较低。 （3）排气噪声大。 （4）气压传动的信号速度限制在声速（约340m/s）范围内，故其工作频率和响应速 度不如电子装置，不宜用于信号传递速度要求较高的复杂线路中。
世界上最大的管风琴在美国的新泽西洲大西洋城的会议大厅里。它
建于1930年，当时造价高达50多万美元。这架管风琴共用了33112支用于发音的风管，1477个控制音调的音栓，设有19个音色区，共有7排键盘。这样巨大的管风琴，当然无法靠人力 鼓风来演奏。因此，专门为它安装了一台365马力的鼓风机。由于风压太大，用简单的机械装置已不可能掀动键盘，采用液压传动装置操作。如果在夜深人静的时候演奏，方圆几十里 地以外都可以清晰的听到。管风琴的声音宏大丰满，圆浑和谐，音域宽广，适宜于用来演奏庄严肃穆的乐曲。
