高电压技术六氟化硫气体讲解
高电压工程2(六氟化硫和气体绝缘电气设备)详解
URBAN
Conventional Sweden: 某132/10kV 变电站，两路130kV母线，两台
30MVA变压器，20台10kV开关柜
3. GIS使用现状
GIS设备自 1960’s开始实用化 , 在超高压、特高压领域变电 站使用 ,在我国 , 110～ 50 0kV电力系统中 ,GIS的应用已 相当广泛。
典型的双母线GIS 间隔：
1－母线及隔离开 关/接地开关组合 2－断路器 3－电流互感器 4－电压互感器 5－线路隔离开关 及接地开关
6－安全接地开关 7－电缆接头 8－控制柜
2. 采用GIS组合电器的好处
▲ 与敞开式相比，大大节省占地面积和空间体积，额 定电压越高，节省得越多；
▲ 运行安全可靠，GIS的金属外壳是接地的，既可防止 运行人员触及带电导体，又可使设备的运行不受污 秽、雨雪、雾露等不利的环境条件的影响；
目前国外生产GIS的公司主要有：ABB、ALSTOM、西门子、 施奈德、三菱、东芝、日立等；我国有沈阳高压开关厂、 平顶山高压开关厂、北京开关厂、西安高压开关厂等通 过合作开发方式，如西开－三菱，沈开－日立
4. GIS的发展趋势
▲高电压、大容量 ▲小型化、复合化 ▲二次智能化
母线和隔离开关/接地 开关组合
Ub 88.5 pd kV
4. 稍不均匀电场中的极性效应
与极不均匀电场中的情况相反，此时负极性下的击穿 电压比正极性时低10％左右。 因为在稍不均匀电场中不能形成稳定的电晕放电，电 晕起始电压就是其击穿电压
四. 影响击穿场强的其他因素 除电场均匀程度外，主要有：
1. 电极表面缺陷－表面越粗糙，击穿场强越低；电极表面 积越大，击穿场强越低 “面积效应”

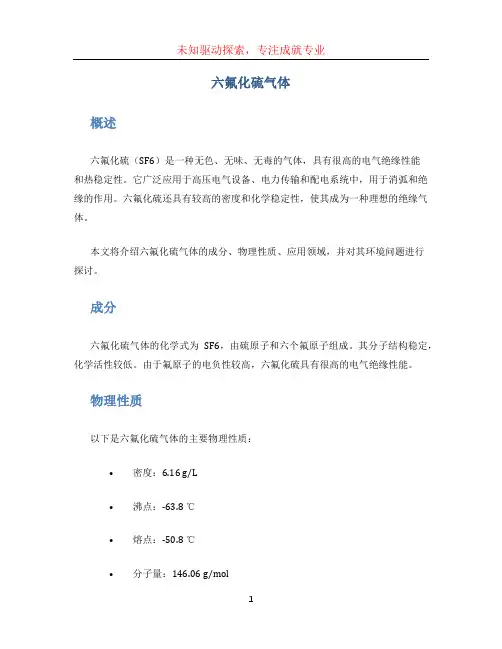

六氟化硫气体
六氟化硫气体概述六氟化硫（SF6）是一种无色、无味、无毒的气体，具有很高的电气绝缘性能和热稳定性。
它广泛应用于高压电气设备、电力传输和配电系统中，用于消弧和绝缘的作用。
六氟化硫还具有较高的密度和化学稳定性，使其成为一种理想的绝缘气体。
本文将介绍六氟化硫气体的成分、物理性质、应用领域，并对其环境问题进行探讨。
成分六氟化硫气体的化学式为SF6，由硫原子和六个氟原子组成。
其分子结构稳定，化学活性较低。
由于氟原子的电负性较高，六氟化硫具有很高的电气绝缘性能。
物理性质以下是六氟化硫气体的主要物理性质：•密度：6.16 g/L•沸点：-63.8 ℃•熔点：-50.8 ℃•分子量：146.06 g/mol•熔化热：14.7 kJ/mol•气化热：49.6 kJ/mol•蒸气压：160 kPa（20 ℃）由于六氟化硫气体的密度较大，它具有比空气更强的压力和抑制氧气进入电力设备中的能力。
应用领域六氟化硫气体在电力行业有广泛的应用。
以下是它的主要应用领域：高压电气设备六氟化硫气体广泛应用于高压开关设备、断路器和绝缘子中。
它具有很高的绝缘能力，可有效防止电弧产生和电气设备的短路。
六氟化硫气体还可以减小设备的尺寸和重量，提高设备的可靠性和安全性。
电力传输和配电系统为了确保电力传输和配电系统的稳定性和安全性，六氟化硫气体被用作电弧消弧剂和绝缘介质。
在高压输电线路中，六氟化硫气体可有效消除电器设备之间的电弧，并减少电力系统的故障。
金属熔炼六氟化硫气体在金属冶炼过程中起到重要的作用。
它可用作铝、镁和钙等金属的熔炼剂，并能帮助产生纯净的金属产品。
环境问题尽管六氟化硫气体具有优异的电绝缘性能和化学稳定性，但它也存在一些环境问题需要关注。
首先，六氟化硫是一种强效的温室气体，具有很高的全球变暖潜势。
它的大气停留时间长达3000年，能够在大气中积聚并引发全球气候变化。
其次，六氟化硫气体可对大气臭氧层产生破坏。
它的分解产物中的氟化物离子可损害臭氧层，进而对地球的紫外线屏障产生不利影响。
高电压技术——六氟化硫气体分解
1、灭弧作用
1）SF6的复合作用。
SF6某些高温电弧产物，在消弧瞬间可能复合，剩余弧柱的 介质强度可很快地恢复到某种程度的初始阶段。
(2) SF6分子具有较强的电负性，使SF6具有强大的灭 弧能力。因为SF6分子吸附自由电子后变为负离子，负离 子容易和正离子复合形成中性分子，使电弧空间的导电性 能很快消失。特别在电弧电流接近零值时，这种作用更加 显著。如果例用SF6气体吹弧，使大量新鲜的SF6分子不断 和电弧接触则灭弧更加迅速。 由于SF6气体灭弧能力强，从导电电弧向绝缘体变化 速度特别快，所以SF6断路器的开断电流大，开断时间短。 在同一电压等级，同一开断电流和其它条件相同的条件下， SF6断路器的串联断口较少。
四、SF6的绝缘特性
SF6具有优良的绝缘性能，这是它最早被用于电力设备 的原因。例如，0.3MPa压力的SF6气体的绝缘强度就可能达 到变压器油的水平，而压缩空气同样的绝缘强度要 0.6 — 0.7MPa。因此，早在四十年代SF6就开始用于电缆、高压静 电发生器中，后来才用到开关中，现在又在变压器和高压 互感器中应用。SF6用在全封闭的组合电器中，取代敞开式 分立电器的空气绝缘，使传统的变电站设备构造发生了革 命性的变化，这就是SF6绝缘性能所显示出的优越性。
二、SF6气体化学性质
SF6气体不溶于水和变压器油，在炽热的温度下，它 与氧气、氩气、铝及其他许多物质不发生作用。但 在电弧和电晕的作用下，SF6气体会分解，产生低氟 化合物，这些化合物会引起绝缘材料的损坏，且这 些低氟化合物是剧毒气体。SF6的分解反应与水分有 很大关系，因此要有去潮措施。
在电弧高温作用下，很少量的SF6会分解为有毒的SOF2、 SO2F2、SF4和SOF4等，但在电弧过零值后，很快又再结合成 SF6。因此，长期密封使用的SF6，虽经多次灭弧作用，也不 会减少或变质。电弧分解物的多少与SF6中所含水份有关， 因此，把水份控制在规定值下是十分重要的。常用活性氧化 铝或活性炭、合成沸石等吸附剂，清除水分和电弧分解产物。 SF6气体混入空气时，会使绝缘强度下降，因此断路器及 其贮气设备应保持密封。
六氟化硫气体的绝缘特性以及在设备绝缘中的应用
六氟化硫气体的绝缘特性以及在设备绝缘中的应用简介六氟化硫（SF6）是一种无色、无臭、无味的气体，在电工领域中具有优良的绝缘特性。
由于其较高的绝缘能力和化学稳定性，SF6广泛应用于各种高压电力设备的绝缘中。
六氟化硫气体的绝缘特性SF6气体的绝缘特性主要表现在以下几个方面：高绝缘强度SF6气体具有很高的击穿电场强度，能够承受较高的电压而不发生电晕放电或击穿，因此可以作为优良的绝缘介质使用。
其绝缘强度远高于空气和其他常见的绝缘介质。
低介质损耗相比于其他绝缘气体，SF6气体的介质损耗非常低。
这意味着在高电压设备中使用SF6作为绝缘介质，能够减少能量损耗，并提高设备的效率。
良好的热稳定性在高温和低温条件下，SF6气体的绝缘性能保持稳定。
这使得SF6气体在各种环境中都能可靠地发挥绝缘作用，无论是在极寒的北极地区，还是在高温的炎热气候中。
抗化学腐蚀能力强由于SF6是一种惰性气体，在大多数常见的化学物质中都不会发生化学反应，因此它具有较强的抗化学腐蚀能力。
这使得SF6气体可以在各种恶劣的环境条件下使用，例如在潮湿、腐蚀性气体存在的地方。
SF6在设备绝缘中的应用由于六氟化硫气体的优良绝缘特性，它在很多高压电力设备的绝缘中得到了广泛的应用。
以下是一些常见的SF6在设备绝缘中的应用：SF6绝缘开关设备SF6绝缘开关设备被广泛应用于电力系统中的配电设备和变电站。
SF6绝缘开关设备由于其绝缘特性好、耐电弧性能优异等特点，能够有效地隔离和控制电力系统的电路，保证系统的安全运行。
SF6绝缘断路器SF6绝缘断路器是一种重要的高压开关设备，通常用于电力系统中的高压线路和变电站中。
SF6绝缘断路器具有良好的弧光灭弧特性，能够可靠地切断和负荷电流，以保护电力设备和人员的安全。
SF6绝缘电缆SF6气体也可以作为电缆绝缘介质的填充物使用。
SF6绝缘电缆具有较高的绝缘强度和较低的介质损耗，能够在高压条件下传输电能，并保证电能传输的可靠性和安全性。

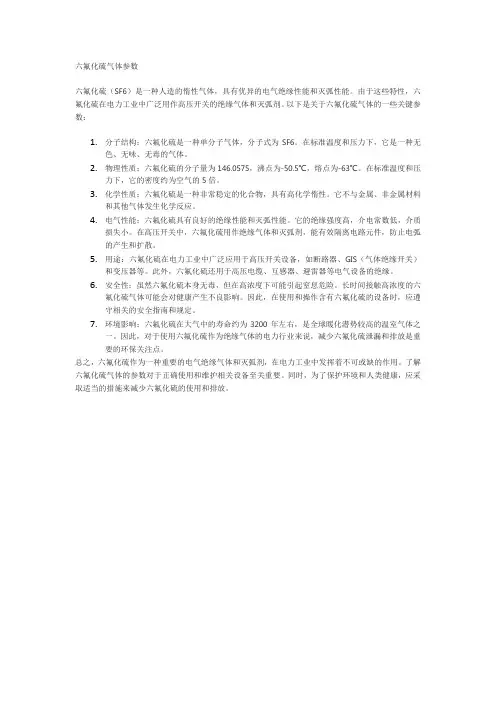

六氟化硫气体参数
六氟化硫气体参数六氟化硫（SF6）是一种人造的惰性气体，具有优异的电气绝缘性能和灭弧性能。
由于这些特性，六氟化硫在电力工业中广泛用作高压开关的绝缘气体和灭弧剂。
以下是关于六氟化硫气体的一些关键参数：1.分子结构：六氟化硫是一种单分子气体，分子式为SF6。
在标准温度和压力下，它是一种无色、无味、无毒的气体。
2.物理性质：六氟化硫的分子量为146.0575，沸点为-50.5℃，熔点为-63℃。
在标准温度和压力下，它的密度约为空气的5倍。
3.化学性质：六氟化硫是一种非常稳定的化合物，具有高化学惰性。
它不与金属、非金属材料和其他气体发生化学反应。
4.电气性能：六氟化硫具有良好的绝缘性能和灭弧性能。
它的绝缘强度高，介电常数低，介质损失小。
在高压开关中，六氟化硫用作绝缘气体和灭弧剂，能有效隔离电路元件，防止电弧的产生和扩散。
5.用途：六氟化硫在电力工业中广泛应用于高压开关设备，如断路器、GIS（气体绝缘开关）和变压器等。
此外，六氟化硫还用于高压电缆、互感器、避雷器等电气设备的绝缘。
6.安全性：虽然六氟化硫本身无毒，但在高浓度下可能引起窒息危险。
长时间接触高浓度的六氟化硫气体可能会对健康产生不良影响。
因此，在使用和操作含有六氟化硫的设备时，应遵守相关的安全指南和规定。
7.环境影响：六氟化硫在大气中的寿命约为3200年左右，是全球暖化潜势较高的温室气体之一。
因此，对于使用六氟化硫作为绝缘气体的电力行业来说，减少六氟化硫泄漏和排放是重要的环保关注点。
总之，六氟化硫作为一种重要的电气绝缘气体和灭弧剂，在电力工业中发挥着不可或缺的作用。
了解六氟化硫气体的参数对于正确使用和维护相关设备至关重要。
同时，为了保护环境和人类健康，应采取适当的措施来减少六氟化硫的使用和排放。

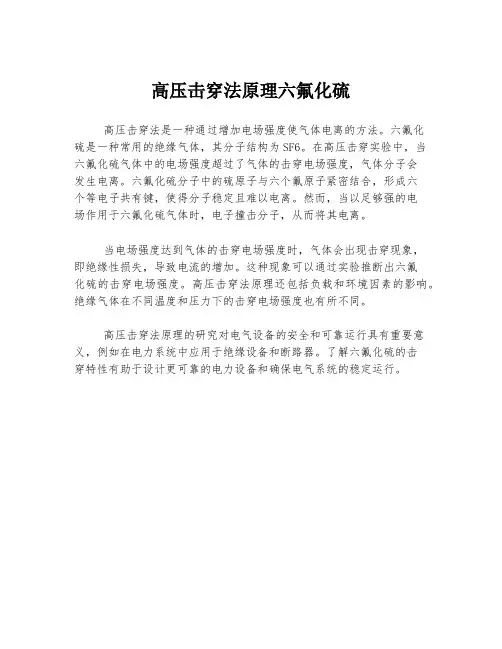

高压击穿法原理六氟化硫
高压击穿法原理六氟化硫
高压击穿法是一种通过增加电场强度使气体电离的方法。
六氟化
硫是一种常用的绝缘气体，其分子结构为SF6。
在高压击穿实验中，当六氟化硫气体中的电场强度超过了气体的击穿电场强度，气体分子会
发生电离。
六氟化硫分子中的硫原子与六个氟原子紧密结合，形成六
个等电子共有键，使得分子稳定且难以电离。
然而，当以足够强的电
场作用于六氟化硫气体时，电子撞击分子，从而将其电离。
当电场强度达到气体的击穿电场强度时，气体会出现击穿现象，
即绝缘性损失，导致电流的增加。
这种现象可以通过实验推断出六氟
化硫的击穿电场强度。
高压击穿法原理还包括负载和环境因素的影响。
绝缘气体在不同温度和压力下的击穿电场强度也有所不同。
高压击穿法原理的研究对电气设备的安全和可靠运行具有重要意义，例如在电力系统中应用于绝缘设备和断路器。
了解六氟化硫的击
穿特性有助于设计更可靠的电力设备和确保电气系统的稳定运行。
六氟化硫技术说明书
六氟化硫技术说明书
尊敬的用户，您好！下面是我们撰写的六氟化硫技术说明书，希望能对您有所帮助。
一、六氟化硫简介六氟化硫是一种无色、无味、无毒的气体，具有优异的电气性能和化学稳定性。
在电气领域，六氟化硫被广泛
应用于高压电气设备的绝缘保护。
二、六氟化硫的应用 1. 高压电气设备的绝缘保护； 2. 气体放电管、火花间隙等电气元件的制造； 3. 特殊环境（如太空）下
的气体密封。
三、六氟化硫的优点 1. 电气性能优异：击穿电压高，电气强度大，且几乎没有吸收和放射现象。
2. 化学稳定性好：不与大多
数材料和气体发生反应，且几乎没有腐蚀性。
3. 安全性高：不燃、不爆，对人和环境无害。
4. 资源丰富：是一种广泛存在于地球大
气中的天然气体。
四、使用注意事项 1. 严格遵守安全操作规程； 2. 定期对设备进行检测和维护，确保气体的质量和压力符合要求； 3. 避免直
接接触皮肤和吸入气体，如有不适，请立即就医。
五、安全措施 1. 配备合格的气体检测仪器和防护设备； 2. 定期进行安全培训和演练，提高员工的安全意识； 3. 严格执行国家相关安全法规，确保生产安全。
感谢您对六氟化硫技术的关注和支持，如有任何疑问，请随时联系我们。
高电压技术——六氟化硫气体
2）SF6分解产物的危害 TEXT TEXT TEXT TEXT A）气体分解产物。 SO2、HF 和 SOF2 等腐蚀金属及设备的 有关部件，加速绝缘材料老化，降低SF6的电气性能，特 别容易污染固体绝缘材料，使其延面闪络电压大为降低， 导致其局部放电。 B）固体分解产物。 WO3、CUF2 等固体产物，若沉淀在环 氧树脂等固体绝缘材料表面，在SF6中微水作用下，可降 低其沿面闪络电压。由此，长期的运行过程中，设备内 部有一处相对微小局部放电可能会产生足够数量的腐蚀 性物质，引起设备缺陷。
SF6气体绝缘特性还受杂质和电极表面状况影响很大。 充入电气设备的气体如混杂了金属细屑，绝缘击穿电压将 显著下降。这种影响在工作气压越高时越显著，金属细屑 的尺寸越大绝缘强度降低越多。 电极表面如粗糙不平，局部电场增强，对绝缘强度下 降影响也很大，加工光洁度高的表面要比粗糙表面的绝缘 强度高。由于表面缺陷，凸起的出现呈随机性质，这种局 部电场增强效应也具随机性，对于面积越大的电极，局部 放电的几率也越大。这就表现为绝缘强度随电极表面积增 大而下降，并渐趋于一个稳定值。
四、SF6的绝缘特性
SF6具有优良的绝缘性能，这是它最早被用于电力设备 的原因。例如，0.3MPa压力的SF6气体的绝缘强度就可能达 到变压器油的水平，而压缩空气同样的绝缘强度要 0.6— 0.7MPa。因此，早在四十年代SF6就开始用于电缆、高压静 电发生器中，后来才用到开关中，现在又在变压器和高压 互感器中应用。SF6用在全封闭的组合电器中，取代敞开式 分立电器的空气绝缘，使传统的变电站设备构造发生了革 命性的变化，这就是SF6绝缘性能所显示出的优越性。
七、SF6气体的毒性来源
（1）SF6产品不纯，出厂时含高毒性的低氟化硫、氟化氢等 有毒气体。另外，在气体的充装过程中还可能混入少量的空 气、水分、和矿物油等杂质，这些杂质均带有或会产生一定 的毒性物质。 （2）电器设备内的SF6气体在高温电弧发生作用时而产生的 某些有毒产物。 （3）电器设备内的SF6气体分解物与其内的水分发生化学反 应而生成某些有毒产物。 （4）电器设备内的SF6气体及分解物与电极（Cu－W合金）及 金属材料（AL、Cu）反应而生成某些有毒产物。 （5）电器设备内的SF6气体及分解物与绝缘材料反应而生成 某些有毒产物。
高电压技术——六氟化硫气体讲解
金属屑末和电极表面突起造成的绝缘弱点可以通过老练 加以改善。老练就是对气体间隙进行多次重复放电，通过放 电燃烧缺陷（杂质、凸起），是间隙的击穿电压提高。此外， 也可以采用在电极表面覆盖绝缘薄层的方法来提高绝缘强度。
五、SF6的灭弧特性
气体中的电弧是通过分子游离而形成的导电现象，电弧 放电通道中主要是热游离方式。气体温度在 4000 — 6000K 以 上时就开始出现热游离导电现象， SF6 和空气的电导率随温 度的变化特性差异并不大，在 4000K以下没有明显的游离， 但在电弧的电极金属蒸气参与下，实际的热游离起始温度降 低到3000K左右，因此开关电弧的导电下限温度一般在 3000K 附近。 电弧的熄灭过程就是弧隙游离产物（离子、电子）的复 合、消游离，使间隙恢复到绝缘介质状态的过程，这主要通 过冷却降温，使电导率降低、消失。
九、环境温度对SF6气体中水分含量的影响
在对SF6断路器进行微水测量时发现，对同一台断路器， 由于测量时环境温度不同，其测量结果相差很大，且微水测量 值随环境温度的增高而增大。 西安高压电器研究所也曾对SF6气体含水量与环境温度值 的关系进行研究。 认为：由于设备的零部件暴露在空气中吸收了空气中的水 分，这些水分附着在材料表面或分子间隙内，由于这些零部件 材质的含水量大于充入的SF6气体的含水量，于是它们便向SF6 气体中排放。当温度增加时，零部件的水分放出量增加，使 SF6气体的含水量增加。而当温度降低时，容器内壁以及零部 件吸回一部分水分，使SF6气体的含水量降低。这就造成电器 设备中SF6气体的含水量与环境温度有关。
2、水分的危害更主要的是在电弧作用下SF6气体分解过 程中产生反应。在电弧或电晕高温作用下，SF6将被分解 为SF4，SO2F2(氟化硫酰)，SOF2(氟化亚硫酰)，HF和SO2 等有毒物质。生成物HF(氢氟酸)是所有酸中腐蚀性最强 的，SO2遇水会生成亚硫酸H2SO3，这也是有腐蚀性的物 质。由此看来，如SF6气体中含有水分，不仅降低设备的 绝缘强度，而且危害人体健康，因而控制SF6气体中水分 含量是十分必要的。
高电压技术——六氟化硫气体讲解
六氟化硫气体
临沂供电公司
一、SF6气体物理性质
SF6气体是无色、无臭、不燃、无毒的惰性气体，具有优良 的绝缘性能，且不会老化变质。它的比重约为空气的5倍。 在标准大气压下，－62度时液化。绝缘强度受电极影响大， 在均匀电场中为空气的2到3倍，在3个大气压下绝缘强度 与变压器油相当。在12个大气压下，0度时液化。这是它 的物理性质。
SF6气体的高绝缘强度是由卤族化合物的负电性，即对 电子的吸附能力造成的。卤族元素中又以F元素的负电性 最强，它的化合物SF6仍有强负电性。在温度不太高的情况 下，产生SF6+e→SF6— 的反应，生成负离子；使空间的自 由电子减少，而负离子的活泼性差，抑制了空间游离过程 的发展，击穿不易形成，因此绝缘强度大大提高
二、SF6气体化学性质
SF6气体不溶于水和变压器油，在炽热的温度下，它 与氧气、氩气、铝及其他许多物质不发生作用。但 在电弧和电晕的作用下，SF6气体会分解，产生低氟 化合物，这些化合物会引起绝缘材料的损坏，且这 些低氟化合物是剧毒气体。SF6的分解反应与水分有 很大关系，因此要有去潮措施。
在电弧高温作用下，很少量的SF6会分解为有毒的SOF2、 SO2F2、SF4和SOF4等，但在电弧过零值后，很快又再结合成 SF6。因此，长期密封使用的SF6，虽经多次灭弧作用，也不 会减少或变质。电弧分解物的多少与SF6中所含水份有关， 因此，把水份控制在规定值下是十分重要的。常用活性氧化 铝或活性炭、合成沸石等吸附剂，清除水分和电弧分解产物。
SF6气体混入空气时，会使绝缘强度下降，因此断路器及 其贮气设备应保持密封。
三、SF6气体电气特性
(1)SF6分子很容易吸附自由电子，形成负离子，具 有较强的电负性。但在一定电场下，这些离子很难积累 足够的能量导致气体电离。同时因为气体中的自由电子 减少，还降低了这些电子容易使气体被击穿的危害。因 此，SF6气体具有良好的绝缘性能，在均匀电场中SF6的 绝缘强度比空气大2—3倍，在0.3Mpa压力下，绝缘强度 超过变压器油。但在不均匀电场中，其绝缘强度会下降， 因此六氟化硫断路器的部件多呈同心圆状，以使电场均 匀。
六氟化硫气体安全须知范本
六氟化硫气体安全须知范本六氟化硫（SF6）气体是一种高压电力设备中常用的绝缘介质，具有优异的击穿电压和强大的绝缘能力，广泛应用于变电站、电力输电线路等重要电力设备中。
然而，六氟化硫气体在一定条件下会产生一系列有害的化学反应和危险性，对人体和环境造成潜在的风险。
因此，正确、安全地使用和处理SF6气体非常重要。
以下是针对六氟化硫气体的安全须知范本，详细介绍了SF6气体的安全操作和应急处理方法。
第一章：六氟化硫气体基本概述和性质1.1 六氟化硫气体的基本概述六氟化硫气体是一种无色无臭的气体，具有极佳的电绝缘性能，常用于高压电力设备中作为绝缘介质。
它具有高击穿电压、热稳定性好等优点，但也存在一定的风险和危害性。
1.2 六氟化硫气体的主要性质六氟化硫气体具有以下主要性质：（1）化学稳定性：六氟化硫气体在室温下具有较好的化学稳定性，但在高温和高压下容易分解产生其他有害物质。
（2）易燃性：六氟化硫气体本身不易燃，但在高温条件下或与其他可燃物质接触时具有促进燃烧的作用。
（3）高毒性：六氟化硫气体对人体和动物具有一定的毒性，过高浓度的SF6气体可能会引起中毒和窒息。
（4）潜在的环境危害：六氟化硫气体具有较长的大气寿命，能够在大气中形成温室效应，对环境产生潜在的危害。
第二章：六氟化硫气体的安全操作指南2.1 物料和设备（1）使用六氟化硫气体时，应确保物料和设备的质量合格，并按照相关标准进行选择和验收。
（2）采购六氟化硫气体时，应选择有资质的供应商，并查验其产品的质量证明和相关证书。
2.2 仓储和运输（1）六氟化硫气体应储存在干燥、通风良好的仓库中，远离可燃物质和热源。
（2）运输六氟化硫气体时，应选择符合国家相关法规和标准的专用运输工具，并确保气体容器的完整性和稳固性。
2.3 使用注意事项（1）使用六氟化硫气体的操作人员应经过专业培训，熟悉其安全操作规程和事故应急处理方法。
（2）操作人员在使用六氟化硫气体时，应严格按照设备操作手册和使用指南进行操作，避免操作失误和事故发生。
六氟化硫技术说明书
六氟化硫技术说明书全文共四篇示例，供读者参考第一篇示例：六氟化硫技术说明书一、概述六氟化硫是一种无色、无臭、无味的气体，化学式为SF6，常温常压下是一种稳定的化合物。
六氟化硫具有极高的绝缘性能、化学惰性和热稳定性，因此被广泛用于电力系统、电力设备和工业生产中。
本说明书将介绍六氟化硫的性质、应用领域以及生产工艺。
二、性质1. 化学性质：六氟化硫是一种无机气体，具有很强的氧化性，可与许多金属反应生成相应的金属氟化物。
在高温下，六氟化硫可以与氢气反应生成硫化氢和氟化氢。
在潮湿的环境中，六氟化硫会与水反应生成氢氟酸和硫酸。
2. 物理性质：六氟化硫是一种无色气体，密度比空气大，熔点为-50.8℃，沸点为-63.8℃。
六氟化硫具有较高的热导率和电绝缘性能。
3. 安全性：六氟化硫是一种高度有毒的气体，为强力的致癌物质。
在浓度较高的情况下，六氟化硫可导致呼吸困难、眩晕等危险情况。
在使用过程中务必注意安全防护措施。
三、应用领域1. 电力系统：六氟化硫是一种优秀的绝缘介质，在高压电力系统中被广泛应用于绝缘、灭弧和冷却等方面。
六氟化硫可以有效地减少电设备的大小和重量，提高设备的电气性能。
2. 金属加工：六氟化硫可以作为金属表面的处理剂，用于去除金属表面的氧化物、硫化物和其他杂质。
六氟化硫可以有效地减少金属加工过程中的磨损和摩擦。
3. 医疗领域：六氟化硫可以制备一些特殊的医疗器材，例如放射性标记剂和核素标记试剂等。
四、生产工艺1. 合成方法：六氟化硫的常规生产工艺主要有两种方法，一种是从氟气和硫化氢反应合成，另一种是从三氟化硫和四氟化硅反应合成。
2. 分离提纯：六氟化硫的分离提纯主要包括冷却凝结法、吸附法和蒸馏法等。
蒸馏法是一种较为常用的工艺方法，可以得到高纯度的六氟化硫。
3. 储存运输：六氟化硫是一种高度危险的气体，储存和运输过程中需要严格遵守相关的安全规定。
常用的储存方式包括高压储罐、低温液氮储罐等。
五、注意事项1. 在使用过程中应佩戴防护装备，保证通风良好；2. 切勿将六氟化硫混合存放于氧化性物质中；3. 如发生泄漏情况，应立即采取相应的应急措施。
高压电课件第5章-六氟化硫气体绝缘
第六节 含六氟化硫的混合气体
SF6是强温室效应气体：
SF6 气体不会破坏大气臭氧层，然而它是1997年京都议定书指 定的六种温室气体(CO2, CH4, N2O, HFCs, PFCs, SF6)之一。SF6 气体对温室效应的实际影响很小，目前只占0.07%左右。将SF6 气体列为温室效应气体，主要是SF6 气体对温室效应有着相当 大的潜在危险。
体积小、可靠性高
•适用于征地困难的地区 •维护工作量小 •寿命长，全寿命造价低
4/54
URBAN
Conventional Sweden: 某132/10kV 变电站，两路130kV母线，两台
30MVA变压器，20台10kV开关柜 5/54
6/54
SF6的物理化学特性 SF6由卤族元素中最活泼的元素氟(F)原子与硫(S)原子结合而成， 其分子结构是六个F原子处于顶 点位置而S原子处于中心位置的 正八面体，S和F以共价键联结，键距1.58×10-10m。
9/54
一. SF6的理化特性
1. 液化问题
在－40 ℃ <T<80 ℃， P<0.8MPa 范围内气态占优势 ,一般使 用范围内不存在液化问题，在高寒地区，需考虑采取措施， 如加热、采用SF6-N2混合气体。
2. 毒性分解物
纯净SF6是无色，无味，无毒，不燃的惰性气体， 由于电子碰撞、热以及光辐射导致SF6气体分解出有毒分解
f: 电场不均匀系数
34/54
第三节 极不均匀电场中六氟化硫的击穿
3.1 极不均匀电场
在极不均匀电场中，间隙击穿前先出现电 晕，稍不均匀场和均匀场中，电晕即意味 击穿。
气压越高，分界点（极不均匀电场和稍不 均匀电场的分界点）越处于球半径小的区 域（不均匀系数大的区域，也即利用系数 小的区域）。
六氟化硫 氮气 标准气
六氟化硫和氮气的应用及特性简介六氟化硫（SF6）是一种无色、无味的气体，常用于绝缘材料和高压电气设备中。
氮气（N2）是空气中的主要成分之一，也是一种常见的化学气体。
本文将介绍六氟化硫和氮气的应用及其特性。
六氟化硫的应用六氟化硫在电力行业中具有重要的应用价值。
由于其优异的绝缘性能和电弧灭弧能力，它常用作高压电线故障断路器和电力变压器等设备中的充填气体。
在这些设备中，六氟化硫的化学稳定性可以有效地减少电弧的形成和延长设备的使用寿命。
此外，六氟化硫还用于大型电力电缆的填充物，其高绝缘性能可以防止电缆中断，并提供更高的传输效率。
六氟化硫还可用于半导体行业中的等离子体刻蚀和氧化物淀积过程中的惰化气体。
六氟化硫的特性六氟化硫具有以下特性：1. 高绝缘性能：六氟化硫的绝缘性能非常好，可以有效地阻止电流的流动，从而保护电器设备免受电弧和电击的损害。
2. 化学稳定性：六氟化硫在常温下非常稳定，不易与其他物质发生反应，因此广泛用于各种高压电气设备中。
3. 惰性气体：六氟化硫是一种惰性气体，不易与其他物质发生反应，因此可以用作氧化物淀积和等离子体刻蚀过程中的惰化气体。
氮气的应用氮气是空气中的主要成分之一，也是一种常见的化学气体。
以下是氮气的一些应用：1. 气体填充物：氮气广泛用于食品和饮料行业中的包装过程中。
将食品和饮料包装在氮气环境中可以有效地延长产品的保质期，保持其新鲜和营养价值。
2. 惰性气体：氮气是一种惰性气体，不易与其他物质发生反应，因此在各种化学实验和工业生产过程中常用作惰化气体。
例如，氮气可用于防止氧化反应和控制反应的温度和压力。
3. 气体液化：在工业中，氮气常用于液化空气中的氧气等其他气体，以便在需要时进行储存和运输。
氮气的特性氮气具有以下特性：1. 高稳定性：氮气在常温常压下非常稳定，不易发生化学反应。
2. 惰性气体：氮气是一种惰性气体，不易与其他物质发生反应，因此可以用作惰化气体。
3. 无色无味：氮气是一种无色无味的气体，在常温下对人体无害。
22什么是六氟化硫(SF6)气体,在电力系统中有什么作用？
什么是六氟化硫（SF6）气体，在电力系统中有什么作用？
什么是六氟化硫（SF6）气体，在电力系统中有什么作用？
六氟化硫（SF6）气体是一种高效的绝缘介质，具有优异的绝缘性能和热稳定性，广泛应用于电力系统中。
它的主要作用是在高压电力设备中提供优异的绝缘效果，防止电气设备内部的放电现象，从而保证电力系统的稳定运行。
在电力系统中，六氟化硫气体主要应用于高压开关设备，例如高压断路器、隔离开关和组合电器等。
使用六氟化硫气体可以提高设备的绝缘能力，减少放电现象，从而提高设备的可靠性和安全性。
六氟化硫气体的具体作用如下：
首先，六氟化硫气体可以防止设备内部发生放电现象。
在高压电力设备中，电压非常高，容易产生电晕效应和放电现象，导致设备的绝缘损坏。
六氟化硫气体具有很好的绝缘性能，在设备内部形成稳定的绝缘层，可以有效地防止放电现象的发生。
其次，六氟化硫气体可以提高设备的耐压能力。
在高压电力设备中，六氟化硫气体可以提高设备的耐压能力，从而保证设备的安全运行。
此外，六氟化硫气体还具有良好的热稳定性能和化学稳定性能，不易分解、不易燃烧，具有很好的环保性能。
在实际应用中，使用六氟化硫气体需要注意其在长期使用过程中可能会有气体泄漏的问题，因此需要定期检查、维护和更换六氟化硫气体，以确保电力设备的正常运行和安全性。
高电压技术-7、六氟化硫与气绝缘电气设备ppt课件
10
前面已经提到，在气体绝缘电气设备中最常见 的是稍不均匀电场气隙，例如同轴圆筒间的气隙。
左图给出出R/r=1.67～ 4.06的同轴圆筒中SF6
针对SF6气体毒性分解物的措施： 通常采用 吸附剂 吸附剂主要有两方面作用：吸附 分解物和吸附水分
常用的吸附剂有：活性氧化铝和分子筛 通常吸附剂的放置量不小于SF6气体重量的10%。
22
3、含水量
水分是SF6气体中危害最大的杂质，因为： ➢ 水分会影响气体的分解物 ➢ 与HF形成氢氟酸，引起材料的腐蚀与导致机械故障 ➢ 低温时引起固体介质表面凝露，使闪络电压急剧降低
4
一、SF6的绝缘性能
SF6具有较高的电气强度，主要是因为其具有很 强的电负性，容易俘获自由电子而形成负离子(电 子附着过程)，电子变成负离子后,其引起碰撞电离 的能力就变得很弱，因而削弱了放电发展过程。
5
电场的不均匀程度对SF6电气强度的影响远比对空气 的大。
与均匀电场中的击穿电压相比，SF6 在极不均匀 电场中击穿电压下降的程度比空气要大得多。 SF
SF6的电气强度约为空气的2.5倍，灭弧能力更 高达空气的100倍以上，所以在超高压和特高压的 范畴内，它已完全取代绝缘油和压缩空气而成为 唯一的断路器灭弧介质。
3
目前SF 6 不但应用于单一电力设备，如： SF 6 断 路器、气体绝缘变压器等。
也被广泛采用于将多种变电设备集于一体并密 闭充SF6气体的容器之内的封闭式气体绝缘组合电器 （GIS）和充气管输电线（GIC)等装置中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2) SF6分子具有较强的电负性，使SF6具有强大的灭 弧能力。因为SF6分子吸附自由电子后变为负离子，负离 子容易和正离子复合形成中性分子，使电弧空间的导电性 能很快消失。特别在电弧电流接近零值时，这种作用更加 显著。如果例用SF6气体吹弧，使大量新鲜的SF6分子不断 和电弧接触则灭弧更加迅速。
SF6气体绝缘特性还受杂质和电极表面状况影响很大。 充入电气设备的气体如混杂了金属细屑，绝缘击穿电压将 显著下降。这种影响在工作气压越高时越显著，金属细屑 的尺寸越大绝缘强度降低越多。
电极表面如粗糙不平，局部电场增强，对绝缘强度下 降影响也很大，加工光洁度高的表面要比粗糙表面的绝缘 强度高。由于表面缺陷，凸起的出现呈随机性质，这种局 部电场增强效应也具随机性，对于面积越大的电极，局部 放电的几率也越大。这就表现为绝缘强度随电极表面积增 大而下降，并渐趋于一个稳定值。
LOGO
六氟化硫气体
临沂供电公司
一、SF6气体物理性质
SF6气体是无色、无臭、不燃、无毒的惰性气体，具有优良 的绝缘性能，且不会老化变质。它的比重约为空气的 5倍。 在标准大气压下，－ 62度时液化。绝缘强度受电极影响大， 在均匀电场中为空气的 2到3倍，在 3个大气压下绝缘强度 与变压器油相当。在 12个大气压下， 0度时液化。这是它 的物理性质。
当电弧电流减小趋近于零值时，SF6分子此时电负 性显著，从而使电流保持连续，可使细小的弧心一直 存在到极小的电流范围。SF6电弧的这种特点，使断路 器开断小电流时，也不会由于截流作用而产生操作过 电压。
四、SF6的绝缘特性
SF6具有优良的绝缘性能，这是它最早被用于电力设备 的原因。例如，0.3MPa压力的SF6气体的绝缘强度就可能达 到变压器油的水平，而压缩空气同样的绝缘强度要 0.6 — 0.7MPa。因此，早在四十年代SF6就开始用于电缆、高压静 电发生器中，后来才用到开关中，现在又在变压器和高压 互感器中应用。SF6用在全封闭的组合电器中，取代敞开式 分立电器的空气绝缘，使传统的变电站设备构造发生了革 命性的变化，这就是SF6绝缘性能所显示出的优越性。
金属屑末和电极表面突起造成的绝缘弱点可以通过老练 加以改善。老练就是对气体间隙进行多次重复放电，通过放 电燃烧缺陷（杂质、凸起），是间隙的击穿电压提高。此外， 也可以采用在电极表面覆盖绝缘薄层的方法来提高绝缘强度。
五、SF6的灭弧特性
气体中的电弧是通过分子游离而形成的导电现象，电弧 放电通道中主要是热游离方式 。气体温度在 4000 —6000K 以 上时就开始出现热游离导电现象， SF6和空气的电导率随温 度的变化特性差异并不大，在 4000K 以下没有明显的游离， 但在电弧的电极金属蒸气参与下，实际的热游离起始温度降 低到3000K左右，因此开关电弧的导电下限温度一般在 3000K 附近。
SF6气体的高绝缘强度是由卤族化合物的负电性，即对 电子的吸附能力造成的。卤族元素中又以 F元素的负电性 最强，它的化合物SF6仍有强负电性。在温度不太高的情况 下，产生SF6+e→SF6— 的反应，生成负离子；使空间的自 由电子减少，而负离子的活泼性差，抑制了空间游离过程 的发展，击穿不易形成，因此绝缘强度大大提高
二、SF6气体化学性质
SF6气体不溶于水和变压器油，在炽热的温度下，它 与氧气、氩气、铝及其他许多物质不发生作用。但 在电弧和电晕的作用下，SF6气体会分解，产生低氟 化合物，这些化合物会引起绝缘材料的损坏，且这 些低氟化合物是剧毒气体。SF6的分解反应与水分有 很大关系，因此要有去潮措施。
在电弧高温作用下，很少量的SF6会分解为有毒的SOF2、 SO2F2、SF4和SOF4等，但在电弧过零值后，很快又再结合成 SF6。因此，长期密封使用的SF6，虽经多次灭弧作用，也不 会减少或变质。电弧分解物的多少与SF6中所含水份有关， 因此，把水份控制在规定值下是十分重要的。常用活性氧化 铝或活性炭、合成沸石等吸附剂，清除水分和电弧分解产物。
SF6气体混入空气时，会使绝缘强度下降，因此断路器及 其贮气设备应保持密封。
三、SF6气体气特性
(1)SF6分子很容易吸附自由电子，形成负离子，具 有较强的电负性。但在一定电场下，这些离子很难积累 足够的能量导致气体电离。同时因为气体中的自由电子 减少，还降低了这些电子容易使气体被击穿的危害。因 此，SF6气体具有良好的绝缘性能，在均匀电场中SF6的 绝缘强度比空气大2—3倍，在0.3Mpa压力下，绝缘强度 超过变压器油。但在不均匀电场中，其绝缘强度会下降， 因此六氟化硫断路器的部件多呈同心圆状，以使电场均 匀。
由于SF6气体灭弧能力强，从导电电弧向绝缘体变化 速度特别快，所以SF6断路器的开断电流大，开断时间短。 在同一电压等级，同一开断电流和其它条件相同的条件下， SF6断路器的串联断口较少。
（3）SF6气体是多原子的分子气体，在电弧高温下 分解和电离的情况非常复杂。SF6气体中弧心部分导热 率低，温度高，电导率大，其外焰部分导热率高，温 度低，电导率小，所以电弧电流几乎集中在弧心部分。 因此，在SF6气体中，可以看到很细、很亮的电弧，几 乎看不到外焰部位。这也是SF6气体灭弧时间短的原因 之一。
SF6气体的绝缘强度在不均匀的电场中要降低，这一点在 设计与使用中应该引起注意。随着电场不均匀程度的增大， 击穿场强下降，作为均匀电场的间隙击穿电压巴申定律，即 击穿电压（UK）与气压间隙乘积（ pd）成正比，只能在很小 范围内符合。
试验数据证明，在1—25mm间隙内，只有电场强度20KV/mm 以下才符合巴申定律 。因此，不能简单地靠增大间隙来提高 击穿电压，而应该注意改善结构的电场均匀性。
电弧的熄灭过程就是弧隙游离产物（离子、电子）的复 合、消游离，使间隙恢复到绝缘介质状态的过程，这主要通 过冷却降温，使电导率降低、消失。
1、灭弧作用
1）SF6的复合作用。 SF6某些高温电弧产物，在消弧瞬间可能复合，剩余弧柱的 介质强度可很快地恢复到某种程度的初始阶段。 2）SF6的冷却作用。 SF6为优良的冷却介质，其冷却散热的效果较好，可有效降 低电弧温度，有利于电弧熄灭。 3）SF6具有吸附电子的能力。 A可减少电子密度，降低电导，促使电弧熄灭；B由于SF6的离子迁移速度比电子慢，SF –与SF +易复合成SF6，也有 利于电弧的熄灭。
