自动控制原理电子教案第一章：绪论1.1 自动控制的概念解释自动控制的定义强调自动控制在现代工业和日常生活中的重要性1.2 自动控制系统的分类介绍开环控制系统和闭环控制系统解释数字控制系统和模拟控制系统的区别1.3 自动控制系统的性能指标介绍稳定性、线性、收敛性和鲁棒性等性能指标解释这些指标对系统性能的影响第二章：反馈控制系统2.1 反馈控制系统的组成介绍控制器、执行器和传感器的功能和作用2.2 反馈控制系统的类型解释正反馈和负反馈的区别和应用场景2.3 控制器的设计方法介绍PID控制器和模糊控制器的原理和方法第三章：线性系统的状态空间分析3.1 状态空间表示法介绍状态空间的概念和数学表示方法3.2 状态方程和输出方程推导状态方程和输出方程的求解方法3.3 线性系统的可控性和可观测性解释可控性和可观测性的概念和判断方法第四章：非线性控制系统分析4.1 非线性系统的分类介绍线性与非线性的区别和常见的非线性特性4.2 非线性方程的求解方法解释求解非线性方程的数值方法和解析方法4.3 非线性控制系统的稳定性分析介绍李雅普诺夫理论和Lyapunov 函数的应用第五章：现代控制理论5.1 现代控制理论的概念解释现代控制理论的背景和发展5.2 鲁棒控制理论介绍鲁棒控制的概念和设计方法5.3 自适应控制理论解释自适应控制的概念和应用场景第六章：控制系统的设计方法6.1 系统设计的基本原则介绍控制系统设计中的稳定性、准确性和快速性原则6.2 控制器设计方法详细讲解PID控制器、模糊控制器、自适应控制器的设计步骤和注意事项6.3 系统仿真与实验介绍使用MATLAB等工具进行控制系统仿真的方法强调实验在控制系统教学和工程应用中的重要性第七章：线性调节器的设计7.1 调节器的作用与分类解释调节器的作用以及比例、积分、微分调节器的特点7.2 调节器的设计方法介绍Ziegler-Nichols方法等经典调节器设计方法7.3 调节器的参数整定讲解如何通过观察系统响应来整定调节器参数第八章：系统辩识8.1 系统辩识的基本概念解释系统辩识的目的和方法8.2 输入输出数据采集介绍如何采集系统的输入输出数据8.3 系统模型的建立与参数估计讲解如何根据采集到的数据建立数学模型并进行参数估计第九章：数字控制系统9.1 数字控制系统的组成介绍数字控制系统的硬件和软件组成部分9.2 数字控制算法详细讲解离散PID控制、模糊控制等数字控制算法9.3 数字控制器的实现介绍如何实现数字控制器，包括硬件实现和软件实现第十章：自动控制系统的应用10.1 工业自动化讲解自动控制系统在工业生产中的应用案例10.2 家居自动化介绍自动控制系统在智能家居中的应用案例10.3 汽车自动化探讨自动控制系统在现代汽车工业中的应用案例重点和难点解析重点环节：1. 自动控制的概念和分类2. 反馈控制系统的组成和类型3. 状态空间分析方法4. 非线性控制系统分析5. 现代控制理论6. 控制系统的设计方法和步骤7. 调节器的设计和参数整定8. 系统辩识的方法和模型建立9. 数字控制系统的组成和算法实现10. 自动控制系统的应用案例难点解析：1. 自动控制的概念和分类：理解自动控制的基本原理和不同类型控制系统的特点。
自动控制原理
该种复合控制方框图。附加的补偿装置所提供的 控制作用，主要起到对扰动影响“防患未然”的效果。
补偿装置 输入
扰动 输出
+
+
-
控制器
被控对象
22
1-4 自动控制系统的分类基本组成
1.4.1 按给定信号的特征划分 给定信号是系统的指令信息。它代表了系统希望 的输出值，反映了控制系统要完成的基本任务和职能。 1.恒值控制系统：给定输入维持不变，希望输出维 持在某一特定值上。 液位控制系统，直流电动机调速系统等等。 2.随动控制系统：给定信号上预先不知道的随时 间任意变化的函数。控制系统能够使被控量以尽可能 小的误差跟随给定值的变化。 跟踪卫星的雷达天线系统 3.程序控制系统：给定值按预先给定的规律变化 23 的控制系统。机械加工中的程序控制机床等等。
水箱
实际液位
希望液位
控制器
气动 阀门 浮子
水箱
实际液位
比较两图可以看出，自动控制实现人工控制的功能， 存在必不可少的三种代替人的职能的基本元件：
9
测量元件与变送器（代替眼睛）；
自动控制器（代替大脑）；
执行元件（代替肌肉、手）。
这些基本元件与被控对象相连接，一起构成一个自 动控制系统。下图是典型控制系统方框图。
16
在控制系统中，控制装置对被控对象所施加的控 制作用，若能取自被控量的反馈信息，即根据实际输 出来修正控制作用，实现对被控对象进行控制的任务， 这种控制原理称为反馈控制原理。正是由于引入了反 馈信息，使整个控制过程成为闭合的。因此，按反馈 原理建立起来的控制系统，叫做闭环控制系统。在闭 环控制系统中，其控制作用的基础是被控量与给定值 之间的偏差。 人本身就是一个具有高度复杂控制能力的闭环系 统。比如，人可以用手拿到放在桌上的书等物，体现 了闭环控制的原理。 直流电动机转速闭环控制的例子。
自动控制原理复习提纲
第一章绪论1、基本概念（1）自动控制：在没有人直接参与的情况下，利用控制器使被控对象（或过程）的某些物理量（被控量）自动地按预先给定的规律去运行。
（2）自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成。
（3）被控对象：指被控设备或过程。
（4）输出量，也称被控量：指被控制的量。
它表征被控对象或过程的状态和性能，它又常常被称为系统对输入的响应。
（5）输入量：是人为给定的系统预期输出的希望值。
（6）偏差信号：参考输入与实际输出的差称为偏差信号，偏差信号一般作为控制器的输入信号。
（7）负反馈控制：把被控量反送到系统的输入端与给定量进行比较，利用偏差引起控制器产生控制量，以减小或消除偏差。
2、自动控制方式（1）开环控制开环控制系统指系统的输出量对系统的控制作用没有影响的系统。
它分为按给定控制和按扰动控制两种形式。
按给定控制：信号由给定输入到输出单向传递。
按扰动控制（顺馈控制）：根据测得的扰动信号来补偿扰动对输出的影响。
（2）闭环控制（反馈控制）闭环控制系统指系统的输出量与输入端存在反馈回路，即输出量对控制作用有直接影响的系统。
系统根据实际输出来修正控制作用，实现对被控对象进行控制的任务，这种控制原理称为反馈控制原理。
3、自动控制系统的分类（1）按给定信号的特征分类①恒值控制系统：希望系统的输出维持在给定值上不变或变化很小。
②随动控制系统：给定信号的变化规律是事先不确定的随机信号。
③程序控制系统：系统的给定输入不是随机的，而是确定的、按预先的规律变化。
（2）按系统的数学模型分类⎧⎧⎧⎪⎪⎪⎪⎪⎪−−−→⎨⎪⎪⎪⎪⎪⎨⎪⎪⎩⎪⎪⎪⎧⎪⎪−−−→⎨⎨⎪⎩⎩⎪⎪⎧−−−→⎪⎪⎪⎧⎪⎨⎪⎪−−−→⎨⎪⎪⎪⎪⎪⎩⎩⎩分析法分析法分析法分析法时域法根轨迹法线性定常系统频域法线性系统状态空间法时域法线性时变系统状态空间法非本质非线性线性化法描述函数法非线性系统本质非线性相平面法状态空间法 （3）按信号传递的连续性划分①连续系统：系统中的所有元件的输入输出信号均为时间的连续函数，所以又常称为模拟系统。
第一章自动控制原理绪论

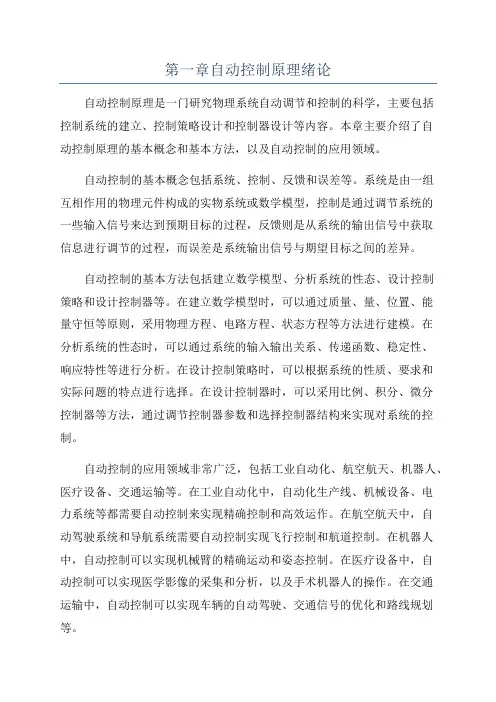

第一章自动控制原理绪论自动控制原理是一门研究物理系统自动调节和控制的科学，主要包括控制系统的建立、控制策略设计和控制器设计等内容。
本章主要介绍了自动控制原理的基本概念和基本方法，以及自动控制的应用领域。
自动控制的基本概念包括系统、控制、反馈和误差等。
系统是由一组互相作用的物理元件构成的实物系统或数学模型，控制是通过调节系统的一些输入信号来达到预期目标的过程，反馈则是从系统的输出信号中获取信息进行调节的过程，而误差是系统输出信号与期望目标之间的差异。
自动控制的基本方法包括建立数学模型、分析系统的性态、设计控制策略和设计控制器等。
在建立数学模型时，可以通过质量、量、位置、能量守恒等原则，采用物理方程、电路方程、状态方程等方法进行建模。
在分析系统的性态时，可以通过系统的输入输出关系、传递函数、稳定性、响应特性等进行分析。
在设计控制策略时，可以根据系统的性质、要求和实际问题的特点进行选择。
在设计控制器时，可以采用比例、积分、微分控制器等方法，通过调节控制器参数和选择控制器结构来实现对系统的控制。
自动控制的应用领域非常广泛，包括工业自动化、航空航天、机器人、医疗设备、交通运输等。
在工业自动化中，自动化生产线、机械设备、电力系统等都需要自动控制来实现精确控制和高效运作。
在航空航天中，自动驾驶系统和导航系统需要自动控制实现飞行控制和航道控制。
在机器人中，自动控制可以实现机械臂的精确运动和姿态控制。
在医疗设备中，自动控制可以实现医学影像的采集和分析，以及手术机器人的操作。
在交通运输中，自动控制可以实现车辆的自动驾驶、交通信号的优化和路线规划等。
总之，自动控制原理是一门重要的学科，对于解决实际问题具有重要意义。
通过学习和应用自动控制原理，可以提高物理系统的控制性能，实现精确定位、稳定运行和高效控制，在各个应用领域都有着广泛的应用前景。
学习笔记 -《自动控制原理》
化简得到从输入电压 Ua 到输出转速ω的传递函数������������������(������)
������������������(������)
=
ω ������������
=
������������������������������2
+
(������������ ������������
非线性函数在平衡点附近展开成泰勒级数，然后去掉高次幂得到线性函数。
例如函数������ = ������(������)，在平衡点(������0, y0)展开成泰勒级数为
������
=
������(������)
=
������(������0)
+
������′(������0)(������
−
������0)
性微分方程（差分方程）描述 9. 非线性系统：系统含有一个或者多个非线性元件，输入输出的静态特性为非线性特性，如
饱和限幅特性，死去特性，继电特性等。需用非线性微分方程描述 10. 连续系统：系统各信号均为时间的连续函数。可用微分方程描述 11. 离散系统：系统有一个或者多个信号是脉冲序列或者数字编码，需用差分方程描述 12. 定常系统：系统参数不随时间变化 13. 时变系统：系统参数随时间变化
m
x f
例 2.4 直流电动机系统
如下图，电机绕组电阻为 Ra，绕组电感为 La，反电动势系数为 Ke，转矩系数为 Kt，电机 轴端转动惯量为 Jm，粘滞摩擦系数为 b。 输入：电压 Ua， 输出：电流 ia，电磁转矩 Te，转动角度θ，转动速度ω，角加速度为α
电机的电压平衡方程为：U������
������������������(������)
自动控制原理知识点总结
自动控制原理知识点总结————————————————————————————————作者：————————————————————————————————日期：自动控制原理总结第一章 绪 论技术术语1. 被控对象:是指要求实现自动控制的机器、设备或生产过程。
2. 被控量：表征被控对象工作状态的物理参量(或状态参量)，如转速、压力、温度、电压、位移等。
3. 控制器：又称调节器、控制装置，由控制元件组成，它接受指令信号，输出控制作用信号于被控对象。
4. 给定值或指令信号r(t)：要求控制系统按一定规律变化的信号，是系统的输入信号。
5. 干扰信号n(t)：又称扰动值，是一种对系统的被控量起破坏作用的信号。
6. 反馈信号b(t)：是指被控量经测量元件检测后回馈送到系统输入端的信号。
7. 偏差信号e(t)：是指给定值与被控量的差值，或指令信号与反馈信号的差值。
闭环控制的主要优点：控制精度高，抗干扰能力强。
缺点：使用的元件多，线路复杂，系统的分析和设计都比较麻烦。
对控制系统的性能要求 :稳定性 快速性 准确性稳定性和快速性反映了系统的过渡过程的性能。
准确性是衡量系统稳态精度的指标，反映了动态过程后期的性能。
第二章 控制系统的数学模型拉氏变换的定义:-0()()e d st F s f t t +∞=⎰几种典型函数的拉氏变换1.单位阶跃函数1(t)2.单位斜坡函数3.等加速函数4.指数函数e -at5.正弦函数sin ωt6.余弦函数cos ωt7.单位脉冲函数(δ函数) 拉氏变换的基本法则 1.线性法则 2.微分法则 3.积分法则1()d ()f t t F s s ⎡⎤=⎣⎦⎰L4.终值定理()lim ()lim ()t s e e t sE s →∞→∞==5.位移定理00()e()sf t F s ττ--=⎡⎤⎣⎦Le ()()atf t F s a ⎡⎤=-⎣⎦L传递函数：线性定常系统在零初始条件下，输出信号的拉氏变换与输入信号的拉氏变换之比称为系统(或元部件)的传递函数。
(完整版)自动控制原理课后习题及答案
第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。
用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。
(2)弊端：不可以自动调理被控量的偏差。
所以系统元器件参数变化，外来未知扰动存在时，控制精度差。
2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。
它是一种按偏差调理的控制系统。
在实质中应用宽泛。
⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。
1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。
闭环控制系统常采纳负反应。
由1-1 中的描绘的闭环系统的长处所证明。
比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。
1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。
控制的目的是保持水位为必定的高度。
完整版)自动控制原理知识点汇总
完整版)自动控制原理知识点汇总自动控制原理总结第一章绪论在自动控制中，被控对象是要求实现自动控制的机器、设备或生产过程，而被控量则是表征被控对象工作状态的物理参量或状态参量，如转速、压力、温度、电压、位移等。
控制器是由控制元件组成的调节器或控制装置，它接受指令信号，并输出控制作用信号于被控对象。
给定值或指令信号r(t)是要求控制系统按一定规律变化的信号，是系统的输入信号。
干扰信号n(t)又称扰动值，是一种对系统的被控量起破坏作用的信号。
反馈信号b(t)是指被控量经测量元件检测后回馈送到系统输入端的信号。
偏差信号e(t)是指给定值与被控量的差值，或指令信号与反馈信号的差值。
闭环控制的主要优点是控制精度高，抗干扰能力强。
但是使用的元件多，线路复杂，系统的分析和设计都比较麻烦。
对控制系统的性能要求包括稳定性、快速性和准确性。
稳定性和快速性反映了系统的过渡过程的性能，而准确性则是衡量系统稳态精度的指标，反映了动态过程后期的性能。
第二章控制系统的数学模型拉氏变换是一种将时间域函数转换为复频域函数的数学工具。
单位阶跃函数1(t)、单位斜坡函数、等加速函数、指数函数e-at、正弦函数sinωt、余弦函数cosωt和单位脉冲函数(δ函数)都有其典型的拉氏变换。
拉氏变换的基本法则包括线性法则、微分法则、积分法则、终值定理和位移定理。
传递函数是线性定常系统在零初始条件下，输出信号的拉氏变换与输入信号的拉氏变换之比，称为系统或元部件的传递函数。
动态结构图及其等效变换包括串联变换法则、并联变换法则、反馈变换法则、比较点前移“加倒数”和比较点后移“加本身”，以及引出点前移“加本身”和引出点后移“加倒数”。
梅森公式是一种求解传递函数的方法，典型环节的传递函数包括比例(放大)环节、积分环节、惯性环节、一阶微分环节、振荡环节和二阶微分环节。
第三章时域分析法时域分析法是一种分析控制系统时域特性的方法。
其中，时域响应包括零状态响应和零输入响应。
自动控制第一章绪论
中心。在受地震横波袭击时，由于惯
性力作用，它将倒向震源方向，从而
带动该方向的传动部件，使相应方向
的龙口上额起挠，龙口中的铜丸便掉
编辑ppt 落在蟾蜍口中。
8
1.1 引言
近代控制理论的逐步形成和发展
1、用于工业过程的自动反馈 控制器-飞球调速器
1769瓦特发明了飞球调速器， 用来与蒸汽机的进气阀连接 构成蒸汽机转速的闭环自动 调速系统。
系统的频率特性分析方法。
编辑ppt
10
1.1 引言
5、积分和微分控制的思想：1922 年俄裔美国工程师米诺斯基分析了 船舶驾驶控制系统的稳定性。
6、1934年美国麻省理工的赫曾教 创立了伺服控制理论，首次提出轨 迹跟踪在反馈控制中的重要性；
7、1936年英国工程师考伦德：温 度控制系统的PID控制器；
Ch6:频率特性分析
4
第一章 绪论
1.1 引言 1.2 自动控制的基本原理 1.3 反馈控制系统的组成 1.4 控制系统的分类 1.5 控制系统应用实例三则 1.6 控制系统的设计概述 1.7 本书内容安排 1.8 小结
编辑ppt
5
1.1 引言
1.1.1 自动控制理论发展简史
远古时期的自动装置
刻漏：
8、1942年美国工程师：PID参数整 定准则，至今仍适用；
9、二战期间及战后10年：控制系 统的图解分析法和根轨迹综合法， 创立根轨迹法的完整理论。
编辑ppt
现代PID控制器
11
1.1 引言
10、1948年美国数学家维纳出版专 著“控制论”。1956年我国科学家 钱学森出版“工程控制论”。
11、20世纪50年代，人造卫星和空 间技术的发展，成为自动控制理论 新的发展推动力。极大值原理、动 态规划理论、状态空间方法、多变 量最优控制和最优滤波理论。
第1章--自动控制原理课件
下面从系统特性角度分类。 一、按系统构成元件是否线性分类 1 线性控制系统 由线性元件构成的系统是线性控制系统。或者 说，如果系统满足叠加原理，则称其为线性系统。 2 非线性控制系统 在控制系统中，如果有一个以上的元件具有非 线性，则称这个系统为非线性控制系统。或者说， 如果不能应用叠加原理，则系统是非线性的。 严格地说，绝对的线性控制系统是不存在的。 为了简化，在一定条件下，可以对某些非线性特性 作线性化处理。这样，非线性控制系统就可以近似 为线性控制系统。
22
指出：被控对象、测量元件、比较机构、放大机构 和执行机构 该系统方框图：
23
三、方框图的画法： 用方框表示系统中的各个组成部件，在每个 方框中填入它所表示部件的名称或其功能函数的 表达式，而不必画出它们的具体结构。 根据信号在系统中的传递方向，用有向线段 依次把它们连接起来，就得到整个系统的框图。
3
经典控制理论（20世纪60年代以前）：主 要解决单输入单输出问题，所研究的系统多半 是线性定常系统。 现代控制理论：20世纪60年代， 随着高精 度数字计算机的诞生，为解决复杂控制系统提 供了实现上的可能性。现代控制理论涉及多变 量控制系统、最优控制理论、系统辨识与模式 识别、最优估计、自适应控制、自学习控制、 模糊控制、专家系统、神经元及其网络控制等 等。
4
第二节 自动控制系统的一般概念
一、自动控制技术及其应用
1 自动控制： 在没有人直接参与的条件下，通过 控制器使被控对象或过程自动地按 要求的规律运行。 2 自动控制系统： 能够完成自动控制功能的基本体 系，称为自动控制系统。 3 自动控制理论： 分析与综合自动控制系统的理论称 为自动控制理论。 4 应用： 自动控制技术已经应用在工程、军事和科 学技术等各个领域，包括：航空、航天、 航海、冶金、机械、能源、电子、生物、 医疗、化工、石油、建筑等。 5
精品课件-自动控制原理-第1章 绪论
1876年，俄国学者N.A.维什涅格拉诺基发表著作《论调速器的 一般理论》，对调速器系统进行了全面的理论阐述。
1927年，布莱克（H.S.Black）发现了采用负反馈线路的放大 器，放大器系统对扰动和放大器增益变化的敏感性大为降低。
1932年，奈奎斯特（H.Nyquist）采用频率特性表示系统，提
出了频域稳定性判据，很好地解决了Black放大器的稳定性问
第一章 绪论
8
自动控制 原理
1.2 反馈控制的基本原理
动态系统的反馈控制的概念,其核心思想是对一个系统的输 出量进行检测, 然后反馈到输入端与参考输入相比较，得到 的偏差信号经控制器的变换运算后,驱动执行机构,以使被控 对象的输出量能按照参考输入的要求变化。为了实现精确的 控制,应满足四个基本的要求。第一， 系统必须一处于稳定 状态。第二，系统输出必须跟踪控制输入信号。 第三， 系 统输出必须尽量克服来自扰动输入的响应 。虽然在设计中 使用的模型不是完全精确的, 或者物理系统的动态特性随时 间变化或者因环境变化而变化,但是这些目标是必须满足的。
的输出电压U对应不同的电机转速。图中反馈量 由编码器采集
的Δ信V为号V负期计值望算，速得控度到制。器当输实出际到速驱度动大器于的设u定值值减时小，，控从制而器减的小输了入输量出
电压，电机减速；当实际速度小于设定值时，控制器的输入量
ΔV为正值，控制器输出到驱动器的u值增大，从而增大了输出
电压，电机加速。
自动控制 原理
第一章 绪 论
2020/12/14
第一章 绪论
1
自动控制 原理
1.1 引言
本章的目的使读者熟悉和理解以下几个方面的内容：
• 1.什么是自动控制和控制系统。 • 2.控制理论发展史。 • 3.控制系统的工作原理是什么？ • 4.控制系统的组成和分类。 • 5.几个控制系统的应用实例。
《自动控制原理》胡寿松——总结与复习
三、绘制常规根轨迹的基本规则
根轨迹的分支数、对称性、 起点和终点、实轴上的根轨迹、 渐近线（倾角，与实轴的交点）、 分离点和会合点、与虚轴的交点、 出射角和入射角、 特征方程的根之和=开环极点之和（n-m≥2）
分析与设计：
确定主导极点→根轨迹增益→其他闭环极点→闭环传递函数
第五章 频域分析法
一、频率特性的定义 输出的稳态分量与输入正弦信号之间的关系； 幅频特性，相频特性
（参数的稳定域） ➢ 分析系统的相对稳定性。
5. 控制系统的稳态误差
• 稳态误差的定义和分类 跟踪稳态误差、扰动稳态误差。
• 利 用 终 值 定 理 求 稳 态 误差
前 提 ：E(s) 除 原 点 外 ， 其 余 极 点 均在 左 半 平 面 。
• 不 能 利 用 终 值 定 理 时 如何 求 稳 态 误 差
串联校正的两种常用思路
1. 根据性能要求确定希望的开环频率特性的 Bode图，再由Bode图求开环传递函数， 最后得到校正装置的传递函数。
2. 限定校正装置为简单结构，通过改变其参 数来获得尽可能好的开环频率特性。
思路2的常用校正方式： 超前校正，滞后校正，滞后超前校正
R(s) E(s)
-
Gc (s)
• 稳定性的基本概念 • 稳定性的两种常用定义
运动稳定性 有界输入有界输出稳定性（ BIBO 稳定） • 线性定常系统的稳定条件 系统极点均具有负实部 • 反馈控制系统稳定的充要条件 特征方程的根（闭环极点）均具有负实部
•劳斯-赫尔维茨稳定判据
劳斯表的计算规律
劳斯判据的应用：
➢ 判断系统是否稳定； ➢ 判断不稳定极点的个数； ➢ 求出保证系统稳定的参数取值范围；
二、频率特性的几何表示 幅相频率特性图（极坐标图，Nyquist图）； 对数幅频特性和对数相频特性（伯德图）；
自动控制原理电子教案
自动控制原理电子教案第一章：绪论1.1 自动控制的概念介绍自动控制的定义和意义解释自动控制系统的组成和功能1.2 自动控制系统的分类介绍连续控制系统和离散控制系统的区别介绍开环控制系统和闭环控制系统的区别1.3 自动控制的发展历程介绍自动控制的发展历程和重要里程碑介绍自动控制在我国的发展状况第二章：自动控制系统的数学模型2.1 数学模型的概念介绍数学模型的定义和作用解释数学模型在自动控制系统中的应用2.2 连续系统的数学模型介绍连续系统的微分方程表示法介绍连续系统的传递函数表示法2.3 离散系统的数学模型介绍离散系统的差分方程表示法介绍离散系统的Z域表示法第三章：自动控制系统的稳定性分析3.1 稳定性概念介绍系统稳定性的定义和重要性解释稳定性的判定标准3.2 连续系统的稳定性分析介绍劳斯-赫尔维茨稳定性判据介绍尼科尔斯-李雅普诺夫稳定性判据3.3 离散系统的稳定性分析介绍离散系统的稳定性判定方法介绍离散系统的劳斯-赫尔维茨判据第四章：自动控制系统的控制器设计4.1 控制器设计概述介绍控制器设计的意义和目标解释控制器设计的基本方法4.2 连续系统的PID控制器设计介绍PID控制器的原理和结构介绍PID控制器的参数调整方法4.3 离散系统的控制器设计介绍离散PID控制器的设计方法介绍离散控制器的实现和优化方法第五章：自动控制系统的仿真与实验5.1 自动控制系统仿真概述介绍自动控制系统仿真的意义和目的解释仿真软件的选择和使用方法5.2 连续系统的仿真实验介绍连续系统的仿真实验方法和步骤分析实验结果和性能指标5.3 离散系统的仿真实验介绍离散系统的仿真实验方法和步骤分析实验结果和性能指标第六章：线性系统的状态空间分析6.1 状态空间的概念介绍状态空间及其在自动控制系统中的应用解释状态向量和状态方程的含义6.2 状态空间表示法介绍状态空间表示法的基本原理解释状态转移矩阵和系统矩阵的概念6.3 状态空间分析法介绍状态空间分析法在系统稳定性、可控性和可观测性方面的应用解释李雅普诺夫理论在状态空间分析中的应用第七章：非线性系统的分析与控制7.1 非线性系统概述介绍非线性系统的定义和特点解释非线性系统分析的重要性7.2 非线性系统的数学模型介绍非线性系统的常见数学模型解释非线性方程和方程组的求解方法7.3 非线性控制策略介绍非线性控制的基本策略和方法分析非线性控制系统的性能和稳定性第八章：现代控制理论及其应用8.1 现代控制理论概述介绍现代控制理论的定义和发展历程解释现代控制理论在自动控制系统中的应用8.2 鲁棒控制介绍鲁棒控制的定义和目标解释鲁棒控制在自动控制系统中的应用和优势8.3 自适应控制介绍自适应控制的定义和原理解释自适应控制在自动控制系统中的应用和效果第九章：自动控制系统的实现与优化9.1 系统实现概述介绍自动控制系统实现的意义和目标解释系统实现的方法和技术9.2 数字控制器的实现介绍数字控制器的实现方法和步骤解释数字控制器实现中的主要技术问题9.3 系统优化方法介绍系统优化方法的定义和目标解释系统优化方法在自动控制系统中的应用和效果第十章：自动控制技术的应用案例分析10.1 工业自动化控制系统案例分析工业自动化控制系统的组成和功能解释工业自动化控制系统在工业生产中的应用案例10.2 控制系统案例分析控制系统的组成和功能解释控制系统在现代工业和生活中的应用案例10.3 航空航天控制系统案例分析航空航天控制系统的组成和功能解释航空航天控制系统在航空航天领域的应用案例重点和难点解析重点环节1：自动控制的概念与系统组成自动控制系统的定义和功能是理解自动控制理论的基础，需要重点关注。
自动控制原理 第一章绪论
◆定义：系统的控制输入量不受输出量影响的控制系统
◆特点：系统的输出量与输入量间不存在反馈的通道，
这种控制方式称为开环控制 在开环控制系统中，不需要对输出量进行测量，也不 需要将输出量反馈到系统输入端与输入量进行比较。因此， 开环控制系统又称无反馈控制系统。
参考输入量
放大器
执行元件
干扰 信号
被控变量
被控对象
当蒸汽机、发电机出现之后，人类的“力气”不知 被放大多少亿倍！人类的力臂不知不 觉被延长到几千公里之外！物质丰富 了，一些农民被改造成为工人，进入 了资本主义社会时期。
2
中国矿业大学信电学院
引言：人类社会发展的三个时代
自动控制原理
❖ 自动化时代
在这个时代中，能量变换与信息变换都可由机器来 完成，在人类活动所见的空间里，只要需要用“力”的 地方，都可以给它配上一个小的脑袋－－单片机或微处 理器之类设备，代替人进行某种判断或操作。
19
中国矿业大学信电学院
二、闭环控制系统
自动控制器
温度测 量装置
自动控制原理 热水
控制阀 蒸汽 冷水
热力系统的自动反馈控制
排水
20
中国矿业大学信电学院
二、闭环控制系统
给定装置
－＋
给定电压
放大器
e
电机
M
自动控制原理
减速器
－＋
热电偶 电阻丝
热电偶 输出电压
被控对象？ 被控量？
图1-7电热炉炉的闭环控制方式
如果扰动产生在系统的内部，称为内部扰动； 当扰动产生在系统的外部时，则称之为外部扰动。
11
中国矿业大学信电学院
第二节 自动控制系统的工作原理
自动控制原理
自动控制原理第一章绪论控制系统的一般概念
模糊控制 神经网络
智能控制理论
遗传算法
温度计
炉子 电热丝
调压器 220
自动控制
炉子 热电偶 _ 电热丝 +
给定信号 _+
u
ub
ur
电压 放大器
电动机
功率 +
放大器 _E
减速器 调压器
220
二.自动控制要解决的基本问题
自动控制是使一个或一些被控制 的物理量按照另一个物理量即控制量 的变化而变化或保持恒定，一般地说 如何使控制量按照给定量的变化规律 变化，就是一个控制系统要解决的基 本问题。
缺点：被控量可能出现振荡，甚至发散。
适用场合：系统元件参数变化和扰动无法预计的场合。
§3 反馈控制系统的组成
校正元件：基于偏差信号按一定函数规律产生供执行元件执行的 控制命令对系统进行校正以改善系统的动态和静态性能
如：由放大器、电阻、电容组成的具有预定传递函数的电路。 执行元件：也称执行器。用来执行校正元件产生的控制命令，以便
• 闭环控制(closed-loop control)
闭环控制工作原理： 外部作用：
给定量：使 c跟踪r 干扰量：使 c偏离r
控制目的：排除干扰因素、影响、使被控量随给定量变化。
1)、有反馈，能够成闭回路 是按偏差控制的、
2)、偏差信号起控制作用
具有负反馈的闭环系统
优点：具有自动修正被控制量出现偏离的能力，可以修 正元件参数变化以及外界扰动引起的误差，控制精 度高。
• 被控变量：简称被控量，指被控对象输出需按控制要 求变化的物理量，在单输出系统中，也就是系统得输 出量。
• 控制通道：控制变量通过被控对象（被控过程）到控 制系统输出的通道。
《自动控制原理》知识点资料整理总结
第一章绪论1.机械系统：以实现一定的机械运动、输出一定的机械能和承受一定的机械载荷为目的。
激励（输入）：外界与系统的作用，如作用力（载荷）。
分为控制输入和扰动输入。
响应（输出）：系统由于激励作用而产生的变形或位移。
2.机械工程控制论的研究对象和任务是什么？机械工程控制论实质上是研究机械工程中广义系统的动力学问题。
具体地说，是广义系统在一定的外界条件作用下，从系统的一定的初始状态出发，所经历的由其内部的固有特性所决定的整个动态历程，研究系统与其输入、输出三者之间的动态关系。
从系统、输入、输出三者之间的关系出发，根据已知条件与求解问题的不同，机械控制工程论的任务可以分为以下五个方面：（系统分析问题）已知系统和输入，求系统的输出。
（最优控制问题）已知系统和理想输出，设计输入。
（最优设计问题）已知输入和理想输出，设计系统（滤波与预测问题）已知输出，确定系统，以识别输入或输出中的有关信息。
（系统辨识问题）已知输入和输出，求系统的结构与参数。
3.控制系统的基本要求（稳、准、快）稳定性：动态过程的振荡倾向和系统能够恢复平衡状态的能力。
稳定性是系统工作的首要条件。
准确性：在调整过程结束后输出量与给定的输入量之间的偏差。
衡量系统工作性能的重要指标。
快速性：系统输出量与希望值之间产生偏差时，消除这种偏差的快速程度。
控制的三要素：控制对象、控制目标、控制手段。
控制论的两个核心：信息和反馈需要解决的两大基本问题：控制系统的分析和控制系统的设计。
4.反馈：将系统的输出以一定的方式返回到系统的输入端并共同作用于系统的过程。
内反馈：系统或过程中存在的各种自然形成的反馈。
内反馈是造成机械系统存在动态特性的根本原因。
外反馈：在自动控制系统中，为达到某种控制目的而人为加入的反馈。
正反馈：能使系统的绝对值增大的反馈。
负反馈：能使系统的绝对值减小的反馈。
5.自动控制的本质：闭环自动控制系统的工作过程就是一个“检测偏差并纠正偏差”的过程。
