锂电池充电过程的四个阶段
锂电池充电过程的四个阶段
锂电池充电过程的四个阶段锂电池是目前应用广泛的一种充电电池，其充电过程可以分为四个阶段：恒流充电、恒压充电、过充保护和维持充电。
第一阶段：恒流充电在锂电池充电的初始阶段，电压较低，电池内阻较小，此时充电电流可以设定为一个较大的值，也就是恒流充电阶段。
恒流充电阶段的特点是电池电压随着时间的增加而逐渐上升，而充电电流保持不变。
这是因为锂离子在电池内部通过电解质液体传输，随着充电时间的增加，锂离子在电池正极与负极之间的传输速度逐渐减慢，导致电池电压上升。
第二阶段：恒压充电当锂电池电压达到一定阈值时，进入恒压充电阶段。
在这个阶段，充电器会自动调整输出电压，使电池电压保持在一个固定的值。
这是因为锂电池内部的化学反应进入了一个平衡状态，锂离子的传输速度与充电速度相等。
在恒压充电阶段，电流逐渐减小，直到充电电流降到极低的水平。
第三阶段：过充保护恒压充电阶段结束后，锂电池电压达到了满电状态。
为了防止电池过充，保护电池的安全性和寿命，充电器会自动停止输出电流，进入过充保护阶段。
在这个阶段，锂电池会继续接受一小部分的电流，以维持电池的满电状态。
过充保护阶段的时间不宜过长，否则会对电池造成损害。
第四阶段：维持充电过充保护阶段过后，充电器会进入维持充电阶段。
在这个阶段，充电器会以很小的电流维持锂电池的满电状态。
这是为了预防电池放电，以保持电池的容量和性能。
维持充电阶段可以持续较长时间，直到需要使用电池时才会停止。
总结：锂电池充电过程可以分为恒流充电、恒压充电、过充保护和维持充电四个阶段。
恒流充电阶段通过提供恒定的电流使电池电压逐渐上升；恒压充电阶段通过调整输出电压保持电池电压稳定；过充保护阶段防止电池过充，保护电池安全；维持充电阶段维持电池满电状态以保持电池容量和性能。
了解锂电池充电过程的不同阶段有助于合理使用和保护锂电池，延长其使用寿命。
锂电充电管理方案
锂电充电管理方案锂电池因其高能量密度、轻松易用、容量大、老化速率低等特点，而越来越受到人们的青睐。
在移动设备、电动工具、汽车等领域中，锂电池的应用越来越多。
因此，设计合理的充电管理方案，不仅可以延长锂电池的使用寿命，而且可以避免发生安全事故。
一、锂电池充电过程锂电池的充电过程一般分为三个阶段：恒流充电阶段（CC充电）、恒压充电阶段（CV充电）和维持充电阶段（trickle充电）。
恒流充电阶段，是指在锂电池充电过程中，充电器不断地输出充电电流，直到锂电池的电压上升到充电器设定的恒定电压值为止。
恒压充电阶段，也就是在锂电池电压达到设定的电压阈值后，充电器维持恒定电压的充电方式。
当锂电池内部化学反应逐渐结束，电流会逐渐下降，直至趋近于零。
维持充电阶段，当锂电池充满之后，充电器会维持一定的电流和电压输出，以保持锂电池的充满状态。
二、锂电池充电管理方案为了让锂电池充电过程更加稳定、安全、高效，需要采用合适的充电管理方案。
常用的充电管理方案包括以下几种：1.恒定电流恒定电压充电方案恒定电流恒定电压充电方案（Constant Current Constant Voltage，CCCV）是一种广泛采用的锂电池充电管理方案，适用于绝大多数锂电池的充电过程。
该方案具有以下特点：•利用恒定电流充电，可以最大化利用锂电池的充电能力，缩短充电时间；•恒定电流与恒定电压的两阶段设计，可以避免过度充电，保护锂电池的安全性；•该方案相对简单，实现成本比较低。
2.恒定电流变定电压充电方案恒定电流变定电压充电方案（Constant Current Variable Voltage，CCVV）与CCCV方案相似，但是在充电过程中会变动电压值。
该充电方案一般适用于高容量锂电池的充电过程中，具有以下特点：•恒定电流设计可以最大化利用锂电池的充电能力；•电流变化的前期设计，可以提高充电效率，缩短充电时间；•该方案相对于CCCV方案来说，可以更准确地控制锂电池的充电状态。
锂电池充电过程的四个阶段
锂电池充电过程的四个阶段充电或放电速率通常根据电池容量来表示。
这一速度称为C速率。
C速率等于特定条件下的充电或放电电流，定义如下：I=M×Cn其中：I = 充电或放电电流，AM = C的倍数或分数C = 额定容量的数值，AhN = 小时数(对应于C)。
以1倍C速率放电的电池将在一个小时内释放标称的额定容量。
例如，如果标称容量是1000mAhr，那么1C的放电速率对应于1000mA的放电电流，C/10的速率对应100mA的放电电流。
通常生产商标定的电池容量都是指n=5时，即5小时放电的容量。
例如，上述电池在200mA恒流放电时能够提供5小时的工作时间。
理论上该电池在1000mA 恒流放电时能够提供1小时的工作时间。
然而实际上由于大电池放电时效能降低，此时的工作时间将小于1小时。
那么怎样才能正确地为锂离子电池充电呢?锂离子电池最适合的充电过程可以分为四个阶段：涓流充电、恒流充电、恒压充电以及充电终止。
阶段1：涓流充电——涓流充电用来先对完全放电的电池单元进行预充(恢复性充电)。
在电池电压低于3V左右时，先采用最大0.1C的恒定电流对电池进行充电。
阶段2：恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。
恒流充电的电流在0.2C至 1.0C之间。
恒流充电时的电流并不要求十分精确，准恒定电流也可以。
在线性充电器设计中，电流经常随着电池电压的上升而上升，以尽量减轻传输晶体管上的散热问题。
大于1C的恒流充电并不会缩短整个充电周期时间，因此这种做法不可取。
当以更高电流充电时，由于电极反应的过压以及电池内部阻抗上的电压上升，电池电压会更快速地上升。
恒流充电阶段会变短，但由于下面恒压充电阶段的时间会相应增加，因此总的充电周期时间并不会缩短。
阶段3：恒压充电——当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。
为使性能达到最佳，稳压容差应当优于+1%。
阶段4：充电终止——与镍电池不同，并不建议对锂离子电池连续涓流充电。
磷酸铁锂电池充放电与温度曲线
磷酸铁锂电池充放电与温度曲线磷酸铁锂电池是目前应用较为广泛的一种锂离子电池，具有低内阻、高充电电压、高功率、长循环寿命等优点，因此在电动汽车、电动自行车、无人机等领域得到了广泛的应用。
而了解磷酸铁锂电池充放电与温度曲线，对于提高电池的充电效率、延长电池使用寿命、确保电池安全等方面都有重要意义。
1.磷酸铁锂电池充电曲线磷酸铁锂电池的充电曲线一般分为三个阶段：恒流充电期、恒压充电期和滞后充电期。
（1）恒流充电期：在这个阶段，电池的电压较低，充电电流较大，此时电池内部化学反应速率较快，电池的电容比较小，因此电池内阻比较低。
在恒流充电期，充电电流是基本不变的，直到电池达到所设定的充电电压。
（2）恒压充电期：当电池达到所设定的充电电压后，充电器会将充电电流逐步减小，然后保持所设定的恒定电压进行充电。
在恒压充电期间，电池内部的化学反应逐渐减缓，电池容量和内阻逐渐增加。
（3）滞后充电期：在充电电压上升到一定程度后，电池内部反应逐渐趋于平衡，此时充电器也会根据电池内阻的变化逐渐调整充电电流，直至电池充满，这个过程即为滞后充电期。
2.磷酸铁锂电池放电曲线磷酸铁锂电池的放电曲线分为两个阶段：恒压放电期和恒流放电期。
（1）恒压放电期：在恒压放电期，电池输出的电压基本上是保持不变的，直到电池的电荷消耗到一定程度后，电池输出电压逐渐下降。
（2）恒流放电期：在恒流放电期，电池输出的电流保持一定的恒定值，此时电池的电荷逐渐消耗，电池内部化学反应逐渐减缓，电池容量和内阻逐渐降低。
3.磷酸铁锂电池温度曲线电池的温度对其充放电特性具有重要影响。
当电池的温度过高或过低时，都会导致磷酸铁锂电池的性能下降，甚至可能引发安全事故。
（1）充电温度曲线：在充电初期，磷酸铁锂电池的温度基本上不会有太大变化，随着电池的充电，电池内部产生化学反应，电池温度也会逐渐升高。
当电池充满时，应该停止充电，防止电池内部的化学反应继续产生热量，从而导致电池温度过高。

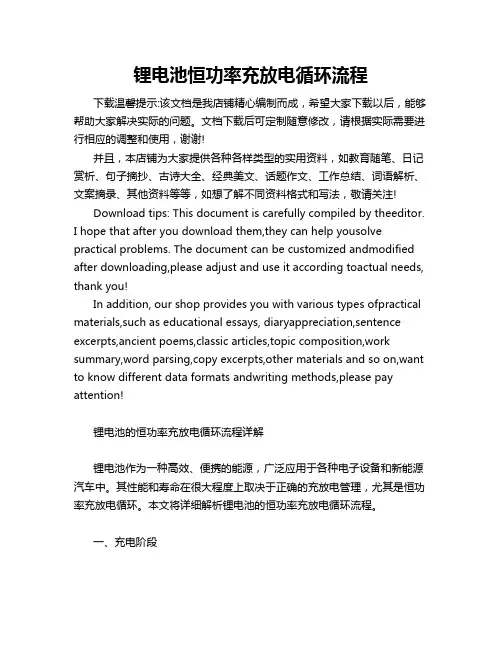

锂电池恒功率充放电循环流程
锂电池恒功率充放电循环流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!锂电池的恒功率充放电循环流程详解锂电池作为一种高效、便携的能源，广泛应用于各种电子设备和新能源汽车中。
锂电池的工作原理
锂电池的工作原理锂电池是一种常用的可充电电池，广泛应用于电子设备、汽车等领域。
了解锂电池的工作原理有助于我们更好地了解其性能和使用。
本文将详细介绍锂电池的工作原理。
一、锂电池的基本结构锂电池由正极、负极、电解质和隔膜组成。
正极通常是由钴酸锂、三氧化钴等材料构成，负极则由石墨或锂合金构成。
电解质扮演着离子传递的关键角色，常用的电解质有有机溶剂和高分子聚合物。
隔膜则起到隔离正负极的作用。
二、锂电池的充放电过程在锂电池充放电过程中，正极发生氧化反应，负极发生还原反应。
锂离子在充电时由正极向负极移动，而在放电时则由负极向正极移动。
这一过程中，电解质中的离子起着运载锂离子的作用。
充电过程：在锂电池充电时，外部电源施加电压使得正极发生氧化反应，这导致正极材料中的锂离子释放出电子。
同时，电解质中的阴离子（如PF6-）与外部电源的正极相结合，形成固定的大离子团簇。
放电过程：在锂电池放电时，正极材料中的锂离子通过电解质中的隔膜，向负极移动，并与负极材料发生还原反应。
这导致负极材料中的锂离子脱离电子，并形成锂原子。
三、锂电池的反应方程式充电过程的反应方程式如下所示：正极反应：LiCoO2 → Li1-xCoO2 + xLi+ + xe-负极反应：C + xLi+ + xe- → LiC放电过程的反应方程式如下所示：正极反应：Li1-xCoO2 + xLi+ + xe- → LiCoO2负极反应：LiC → C + xLi+ + xe-四、锂电池的优势和局限性锂电池具有以下几个优势：1. 高能量密度：相比其他电池类型，锂电池具有更高的能量储存能力。
2. 长循环寿命：锂电池具有较长的使用寿命和循环寿命，可多次充放电。
3. 无记忆效应：锂电池不会出现记忆效应，因此可以随时进行充电。
然而，锂电池也存在一些局限性：1. 安全风险：锂电池可能因为过度充电、过度放电或高温等因素而引发短路、电池泄露、爆炸等安全问题。
2. 有限的资源：锂电池的材料有限，因此其制造可能对资源供应造成压力。
锂电正极三元材料充电曲线
锂电正极三元材料充电曲线
锂电池的正极三元材料通常是由锂镍钴锰氧化物（LiNiCoMnO2或NMC）构成。
充电曲线描述了在充电过程中电池电压与充电时间的关系，以下是一般的锂电正极三元材料的充电曲线：
1. 开始阶段（恒流充电阶段）：在刚开始充电时，电池处于恒流充电阶段，电流会以最大充电电流的数值进行充入。
这个阶段的电压会缓慢上升，直至到达锂电池的额定电压。
2. 过渡阶段（恒压充电阶段）：当电池电压接近额定电压时，充电器会切换至恒压充电阶段。
在这个阶段，充电器会将电压保持在额定电压的水平，并逐渐减小电流，直至电流降至预设的截止电流。
3. 尾端阶段（涓流充电阶段）：当电流降至截止电流后，充电器会进入尾端阶段，也称为涓流充电阶段。
在这个阶段，电流会进一步降低，以维持电池的充满状态，防止过充。
充电曲线的具体形状和时间在不同的充电器和电池制造商之间可能会有所不同，也会受到电池的状态、温度和充电器的充电策略等因素的影响。
因此，具体的锂电正极三元材料的充电曲线最好参考电池制造商提供的技术规格或咨询专业人士的建议。
锂电池的充放电过程
锂电池的充放电过程随着科技的不断进步和人们对便携移动设备的需求不断增加，锂电池作为一种高能量密度、长寿命、安全可靠的电池技术，得到了广泛的应用和发展。
锂电池的充放电过程是锂离子在正负极之间的迁移和化学反应过程，是锂电池能够提供电能的基础。
一、锂电池的充电过程1. 确定充电方式锂电池的充电方式主要有恒流充电、恒压充电和剩余容量比较法充电等。
恒流充电是通过控制充电电流来进行充电，充电电流大小根据电池容量和充电器的特性来选择；恒压充电是在电池电压达到某个设定值后，保持恒定电压，并将电池的充电电流逐渐减小直到充电完成；剩余容量比较法则是在充电器提供的恒流下，通过测量电池的容量来控制充电过程。
2. 充电电流的选择充电电流的大小直接关系到充电速度和电池寿命。
如果充电电流选取过大，容易导致电池过热、变形、容量损失严重等问题，甚至可能引发安全事故；而如果充电电流选取过小，则充电时间会过长。
因此，合理选择充电电流非常重要。
3. 充电电压的控制锂电池的充电电压一般在4.2-4.35V之间，超过这个范围会引起电池结构改变，导致电池容量下降、寿命缩短，甚至引发安全隐患。
因此，充电电压的控制非常关键，需要严格按照电池的充电特性来选择。
4. 过充保护为了防止锂电池过充，充电过程中通常会设置过充保护电路。
一旦电池充电电压达到设定值，充电器会自动停止充电，以避免过充损坏电池。
5. 充电结束判定充电过程中，通常通过充电器和电池之间的信息交互来判断充电是否完成。
当电池电压和充电电流达到设定值时，充电器会停止充电，进入维持电池状态。
二、锂电池的放电过程1. 确定放电方式锂电池的放电方式主要有恒流放电和剩余容量比较法放电等。
恒流放电是通过控制放电电流进行放电，放电电流大小根据电池容量和放电设备的要求来选择；剩余容量比较法则是根据电池内部衰减电压与设定值的比较来判断剩余容量，通过测量剩余容量来控制放电过程。
2. 放电电流的选择放电电流的大小直接关系到放电时间和电池输出电压的稳定性。
充放电曲线
充放电曲线充放电曲线是一种必不可少的电池充电技术，它定义了一个电池在充电过程中的电流、电压和功率的变化，从而决定了电池的充电过程。
充放电曲线由四个不同的阶段组成，分别是快速充电（Fast Charge）、总体充电（Overall Charge）、常量压力（Constant Voltage）和慢充电（Slow Charge）。
这四个不同的阶段都具有特定的特点，它们在充电过程中起着重要作用。
快速充电阶段是一种比较新型的充电技术，它主要用于较小的电池，比如手机电池。
在这种技术中，电池可以在短时间内以较高的电流进行快速充电，这样可以有效提高电池的充电速度，减少充电时间。
这种技术的缺点是，由于它以较高的电流充电电池，可能会对电池造成过热，甚至影响电池的使用寿命。
总体充电阶段有利于提高电池的充电效率，主要用于较大的电池，比如锂电池。
在这种技术中，电池在较高的电压下，以较低的电流充电，使电池能够有效地储存电能。
这种技术的优点是，电流较低，可以有效防止电池过热，而且可以提高电池的充电效率。
常量压力（Constant Voltage）阶段是电池充电的最后一个阶段，这种技术的缺点是，即使电池已经完全充满，电流仍有少量流入电池，增加了电池的放电时间。
但这种技术也有优点，可以有效地降低电池的温升，有助于提高电池的使用寿命。
慢充电阶段也叫做满放电阶段，是一种新型的充放电方法，目的是放电电池的能量尽可能的均匀，以便更有效的使用电池的能量。
慢充电阶段实际上只是将常量压力阶段拆成若干个小的阶段，以较低的电压和较小的电流进行充电，同时减少电池的放电时间。
从以上内容可以看出，充放电曲线是影响电池充电过程的关键因素，它以不同的电流、电压和功率类型，构成了一个完整的充电曲线。
充放电曲线的每个阶段都具有自己独特的特点，各有优缺点，都在电池充电过程中起到不可替代的作用。
因此，为了保证电池的安全充电，应正确选择合适的充电技术，针对性地选择充放电曲线，以确保电池的最佳效果。
动力电池充放电过程详解
动力电池充放电过程详解2018年，新能源汽车领域硝烟四起，长续航成为各家车企竞相争夺国内市场的重型武器。
各大车企都在以超长续航的新款车来招揽需求越来越高端的众多消费者。
2月底，腾势500正式亮相；3月底，吉利正式推出帝豪EV450新款车型；4月初，比亚迪一口气推出秦EV450、e5 450、宋EV400三款新车型，续航均在400公里以上。
但是从技术角度来讲，动力电池才是核心，才是决定电动汽车拥有超长续航能力的关键。
以交流慢充和直流快充两种充电方式为例，正确、合适的使用方式不仅能够最大限度地发挥动力电池的动力，而且可以延长电池的使用寿命。
从知识普及的角度，在动力电池现有能量密度技术水平基础上，有必要让消费者了解动力电池的充放电过程，各电池材料对充放电能力的影响，从而培养正确的使用习惯，延长动力电池的使用寿命，确保电动汽车的持续长久续航。
充放电电子互逃目前，各大电动汽车企业使用的比较盛行的动力电池类型主要有两种，一是磷酸铁锂电池，二是三元锂电池。
然而不论是哪一种电池，其充电的过程大致可以以下四个阶段，即恒流充电阶段、恒压充电阶段、充满阶段、浮充充电阶段。
在恒流充电阶段，充电电流保持恒定，充入电量快速增加，电池电压也随之上升。
到了恒压充电阶段，顾名思义，充电电压会保持恒定，虽然充入电量会继续增加，但是电池电压上升缓慢，充电电流也会下降。
到了电池充满阶段，充电电流下降到低于浮充转换电流，充电器充电电压降低到浮充电压。
在浮充充电阶段，充电电压会保持为浮充电压。
锂离子电池的充放电过程，就是锂离子的嵌入和脱嵌过程。
在锂离子的嵌入和脱嵌过程中，同时伴随着与锂离子等当量电子的嵌入和脱嵌（习惯上正极用嵌入或脱嵌表示，而负极用插入或脱插表示）。
在整个充电过程中，正极上的电子会通过外部电路跑到负极上，正锂离子Li+从正极穿过电解液，穿过隔膜材料，最终到达负极，并在此停留与“驻地”的电子结合在一起，被还原成Li镶嵌在负极的碳素材料中。
锂电池的工作原理
锂电池的工作原理锂电池是一种常见的可充电电池，广泛应用于挪移设备、电动车辆和储能系统等领域。
它具有高能量密度、长寿命、轻量化等优势，因此备受青睐。
本文将详细介绍锂电池的工作原理，包括锂离子的运动机制、电池的结构和材料。
一、锂离子的运动机制锂电池的工作原理基于锂离子在正负极之间的迁移。
在充电过程中，锂离子从正极材料（如锂铁磷酸盐）中脱嵌，经电解质溶液中的离子传导体，迁移到负极材料（如石墨）上嵌入。
这个过程是可逆的，因此锂电池可以反复充放电。
在放电过程中，锂离子从负极材料中脱嵌，经电解质溶液中的离子传导体，迁移到正极材料上嵌入。
锂离子的迁移是通过电解质中的离子传导实现的，而电解质通常是有机溶液或者聚合物凝胶。
锂离子的迁移速率和电池的性能有密切关系。
二、电池的结构锂电池通常由正极、负极、电解质和隔膜组成。
1. 正极：正极是锂电池的主要储能部份，通常由锂化合物（如锂铁磷酸盐、锰酸锂、钴酸锂等）组成。
正极材料的选择直接影响电池的性能，如能量密度、循环寿命等。
2. 负极：负极通常由石墨材料构成，用于嵌入和释放锂离子。
石墨具有良好的导电性和稳定性，能够承受锂离子的嵌入和释放。
3. 电解质：电解质是正负极之间的离子传导介质，通常是有机溶液或者聚合物凝胶。
电解质的选择决定了锂离子的传输速率和电池的安全性能。
4. 隔膜：隔膜用于隔离正负极，防止短路和电池内部反应。
隔膜通常由聚合物材料制成，具有良好的离子传导性和机械强度。
三、材料的选择和优化为了提高锂电池的性能，研究人员向来在寻觅更好的材料和优化电池结构。
1. 正极材料的选择：正极材料的选择应考虑能量密度、循环寿命、成本等因素。
目前，锂铁磷酸盐是一种常用的正极材料，具有较高的安全性和循环寿命。
而锰酸锂和钴酸锂则具有较高的能量密度，但安全性和循环寿命相对较低。
2. 负极材料的优化：石墨是目前最常用的负极材料，但其嵌锂容量有限。
研究人员正在寻觅新型负极材料，如硅基材料，以提高能量密度。
锂电池的充放电原理
锂电池的充放电原理
锂电池的充放电过程是锂离子在正负极之间运动过程，可分为四个阶段：
第一阶段：正极发生氧化反应。
电极活性物质生成电子，这个过程可以认为是可逆的，因此也可以认为它是可逆的。
由于正极生成电子，因此产生一个从负极出来的电子，这个过程称为负极还原。
在整个充电过程中，负极上的电子（正极上不存在）不断向正极运动。
这个过程从正极开始，随着电池充放电次数的增加，正极发生氧化反应的面积会越来越大，生成的电子越来越多。
而电池中储存的能量（即电动势）也会随之增加。
第二阶段：负极生成金属锂。
锂离子从正极向负极运动时，由于与负极活性物质接触，所以它会带上一部分电荷，这种现象称为金属锂化。
金属锂在负极上形成一层氧化膜。
氧化膜有一定的厚度，在正极形成一层薄而均匀的SEI膜（Solidelectricinternalfilm），这个过程会产生一定的热量。
同时随着时间的增加，SEI膜也会越来越厚。
直到有一天SEI膜
达到最厚状态时，它就变成了一种非常坚硬的物质。
—— 1 —1 —。
LTC4054 凌特尔芯片-USB 锂电池充电概念阐述
USB接口锂电池充电简介锂电池充电中的细节安全的锂电池充电过程我们可以购买到的正规移动电源/电池，大都使用了锂电池，手机、平板、mp3、相机里面也都有锂电池。
准确来说是“锂电池电芯+充/放电控制电路”，因为锂电池电芯很脆弱，过低电压下放电、过高电压下充电都会永久损坏电芯。
比如充电电压4.2V，如果采用4.25V充电，电芯必坏无疑。
鉴于锂电池如此敏感，大部分充电电路都直接使用现成的芯片控制锂电池充放电过程。
充电的过程是这样：1、涓流充电阶段先判断电池电压，如果电压低于最低电压则首先进行涓流充电。
如果一开始电压就高于最低电压则直接进入第二个阶段：恒流充电。
最低电压根据电芯不同有不同的设定，基本都在2.5V-3.0V之间。
涓流就是小电流的意思，多小的电流算小呢？0.06C-0.1C就算涓流。
C是什么？举例来说2000mAH的电池1C就是2000mA；5000mAH的电池1C就是5000mA。
（大部分锂电池充电和放电都可以达到1C）；对于这块电池来说0.1C就是188mA2、恒流充电阶段涓流充电到电池电压高于最小电压后，充电器以恒定电流给电池充电，这个恒定电流就是很多充电器上标注的多少多少安。
比如iPhone4/4S是1A，iPad是2.1A。
恒流充电的过程中，电池电压也在逐渐升高，从最小电压上升到4.2V时恒流充电阶段终止，恒流过程实际能为电池充进40%-70%左右的电量。
之后进入下一个阶段：恒压充电。
3、恒压充电阶段恒定4.2V（±0.35%的精度）给电池充电，这个阶段里电流就不能维持恒定了，而是逐渐下降，当充电电流下降至0.1C后充电过程结束。
这个阶段实际上可以充进60%-30%的电量。
所以一块2000mAH的电池用1000mA的充电器充电时即便没有热损失出现，时间也会大于2小时。
如果把电压转换中产生的废热算上也许实际充满电的时间超过3小时。
上图就是刚才所说的3个过程，所有锂电池充电时都要遵循这个规律，所以现在转而说到USB口给锂电池充电，中间就需要有控制电路和电压转换电路，不然4.5V-5V的电压加在锂电池上，电池直接就损坏了。
充电曲线析锂曲线
充电曲线析锂曲线
锂电池的充电曲线通常可以分为三个阶段：恒流充电、恒压充电和滴电充电。
1. 恒流充电阶段（CC）：在这个阶段，电池会以最大充电电
流进行充电，直到电池电压达到其额定电压为止。
在这个阶段，电池的电压会缓慢上升，而电流保持不变。
2. 恒压充电阶段（CV）：一旦电池的电压达到额定电压，充
电器将会维持恒定的电压，而电流会逐渐下降。
在这个阶段，充电器将会提供恒定的电压，以维持电池的电压在额定值。
3. 滴电充电阶段（Trickle）：当电池电量接近满电时，充电器会自动将电流降低到很小的数值，以避免过充和过放。
这个阶段的电流通常称为滴电电流，它的大小一般为0.1C（即充电
电流容量的1/10）。
总的来说，锂电池的充电曲线是先以恒流充电的方式快速充电，电池电压逐渐上升，然后进入恒压充电阶段保持电压稳定，最后通过滴电充电阶段保持电池电量。
这个充电曲线可以确保电池得到最佳的充电效果，并保证其安全性和寿命。
需要注意的是，不同类型和规格的锂电池会有不同的充电曲线。
锂电池阶梯充电方式与循环衰减机制
锂电池阶梯充电方式与循环衰减机制锂电池的阶梯充电方式是指在充电过程中，将电流按照一定的阶段进行调整，以达到充电效果最佳的充电方式。
一般来说，锂电池的充电过程可以分为三个阶段：常流充电阶段、常压充电阶段和涓流充电阶段。
常流充电阶段：刚开始充电时，电池电压较低，此时充电器会以较大的电流进行充电，以迅速提高电池电压。
常压充电阶段：当电池电压接近满充状态时，充电器会自动降低充电电流，保持一个相对稳定的电压进行充电，以保证电池达到满电状态。
涓流充电阶段：当电池已经完全充满时，充电器会以很小的电流进行充电，以补充电池放电自然损耗，同时避免过充。
循环衰减机制是指锂电池在长时间使用中，电池容量会逐渐下降的现象。
这是由于锂电池在充放电过程中，正负极材料之间的化学反应会发生变化，导致电极材料结构和性能发生不可逆的改变，从而引起电池容量的衰减。
循环衰减通常由以下因素引起：1. 锂电池的循环寿命有限，经过一定次数的充放电循环后，电极材料容量会逐渐降低。
2. 高温环境会加速循环衰减，因为高温会加速正负极材料之间的化学反应。
3. 过充和过放会损害电池的循环寿命，因此正确使用和充电方法可以延长电池的寿命。
为了延长锂电池的寿命，可以采取以下措施：1. 适当控制电池的充放电温度，避免过高温度下的使用。
2. 避免过充和过放，充电时遵循适当的电压和电流限制。
3. 避免长时间放置不用，应定期使用和充电，提高电池的循环次数。
4. 使用适用的充电器和充电方式，避免使用不合适的充电设备。
总之，锂电池的阶梯充电方式能够提高充电效果，而循环衰减机制则是锂电池容量下降的原因，适当的使用和充电方法可以延长电池的寿命。
锂电池恒流充电阶段
锂电池恒流充电阶段
锂电池恒流充电阶段是锂电池充电过程中的一个重要阶段。
在这个阶段，电池会以恒定的电流进行充电，直到电池电压达到一定的值为止。
这个阶段的充电过程非常重要，因为它可以确保电池充电的安全性和稳定性。
在锂电池恒流充电阶段，电池会以恒定的电流进行充电。
这个电流通常是电池容量的10%到20%。
这个电流的大小是根据电池的容量和充电速率来确定的。
如果电流过大，会导致电池过热，甚至可能引起电池爆炸。
如果电流过小，充电时间会变长，影响充电效率。
在锂电池恒流充电阶段，电池的电压会逐渐上升。
当电池电压达到一定的值时，充电电流会逐渐减小，直到电池电压达到充电截止电压为止。
这个充电截止电压是根据电池的类型和制造商来确定的。
如果超过这个电压，会导致电池过充，影响电池寿命和安全性。
在锂电池恒流充电阶段，需要注意的是电池的温度。
如果电池温度过高，需要停止充电，等待电池冷却后再进行充电。
如果电池温度过低，也会影响充电效率和电池寿命。
锂电池恒流充电阶段是锂电池充电过程中非常重要的一个阶段。
在这个阶段，需要注意电池的充电电流、充电电压和温度，以确保电池充电的安全性和稳定性。
只有正确地进行锂电池充电，才能保证电池的寿命和性能。
锂电池的充电电压和电流的关系
锂电池的充电电压和电流的关系上图可以看出，锂电池充电电流和电压是有动态变化的，这是有锂电池材料本身决定的。
所以可以得出锂电池的充电应该满足4个过程，即预充状态、恒流充电状态、恒压充电状态、饱和状态。
其实如果有以下几种情况的时候，还会有一个状态，就是待机状态。
比如处于：1.输入电压低于电路的最低工作电压时；2.电池电压饱和时；3.外置开关强行关闭IC,停止IC充电时。
预充状态：如上图所示。
预充电时的最佳电流：即当锂电池的初始/空载电压低于预充电阈值时，首先要经过一个预充电阶段，就单个锂离子电池而言，这个阈值一般为 3.0V，在此阶段，预充电电流大约为下一个阶段一一恒流充电阶段电流的10%左右；恒流充电状态：如上图所示最大充电电流部分，在电池电压已经大于预设电压阀值而小于最高电压 4.2V时，此时IC将以外挂电阻设定的最大充电电流来给电池充电。
将电池电压充到等于最大充电电压(4.2V附近)时为止。
恒流充电时的最佳电流：所谓恒流就是电流恒定，电压逐渐升高，此时进入快速充电阶段。
大多数的恒流充电电流设定为0.5〜0.8C之间，可以理解为0.7C，也就是在不考虑其他因素的情况下，大约两个小时可以充满。
之所以选择0.7C，是因为这个电流很好地做到了充电时间与充电安全性的平衡。
恒流充电状态时需要注意的几个问题：1. 在此状态下，IC处于最大充电电流状态，此时的损耗也是也是最大的。
线性降压的损耗计算二(VIN-VOUT) X IOUT。
此时需要注意IC的最高工作温度。
2. 因为最高充电电流的造成温升的提高，IC会自动降低最大充电流。
这就是在过热时充电电流下降的原因。
恒压充电状态：如上图所示最大充电电压部分，当检测到电池电压等于或者接近电池充电电压时。
此时将会以恒定4.2V充电电压，而逐步降压充电电流的充电方式。
当检测到充电电流小于最大设定电流的1/10时，将会停止充电。
恒压充电时的充电电流：就单节锂离子电池而言，当电池达到一定电压值时，即进入恒定电压充电，这个电压值一般为4.2V，在此阶段，电压不变，电流减小；这种电流减小是个依次递减过程，大多数的锂电池保护选择0.1C为终止电流，这也就意味着充电过程进入结束状态。
锂电池恒流充电电流波动原因
锂电池恒流充电电流波动原因分析一、引言随着便携式电子设备和电动汽车的广泛应用，锂电池作为一种高效的能量存储装置，其性能稳定性受到了极大的关注。
在锂电池的充电过程中，恒流充电是一个重要的阶段，它对于电池的长期循环寿命和安全性有着重要影响。
然而，在实际应用中，恒流充电电流的波动现象时有发生，这不仅会影响充电效率，还可能导致电池性能下降甚至安全隐患。
因此，对锂电池恒流充电电流波动的原因进行深入分析，对于提高电池性能和确保使用安全具有重要意义。
二、锂电池充电基础2.1 锂电池的工作原理锂电池是一种通过锂离子在正负极之间移动来存储和释放能量的装置。
在充电过程中，锂离子从正极材料中释放出来，通过电解液移动到负极并嵌入其中；放电过程则相反，锂离子从负极移动回正极。
这一过程伴随着电子在外电路中的流动，从而提供电能。
2.2 恒流充电阶段概述锂电池的充电过程通常分为两个阶段：恒流充电和恒压充电。
在恒流充电阶段，充电器以固定的电流向电池供电，直到电池电压达到设定的截止电压。
这个阶段是电池快速吸收能量的过程，也是最容易发生电流波动的阶段。
三、恒流充电电流波动现象3.1 电流波动的表现电流波动是指在实际充电过程中，电流值围绕设定的恒流值上下波动的现象。
这种波动可能是周期性的，也可能是随机的，且波动幅度可大可小。
3.2 电流波动的可能影响电流波动可能会导致电池充电时间延长、电池温度升高、电池寿命缩短以及安全隐患等问题。
在某些情况下，严重的电流波动甚至可能引发热失控，导致电池起火或爆炸。
四、电流波动原因分析4.1 电池内部因素4.1.1 电极材料不均匀性电极材料的不均匀性会导致局部电化学反应速率不同，从而引起电流的波动。
例如，电极表面的微观结构不均匀、活性物质分布不均等都可能成为电流波动的原因。
4.1.2 电解液成分波动电解液的成分和浓度的变化也会影响锂离子的迁移速率，进而引起电流的波动。
电解液中的杂质、水分含量的变化等都可能导致电流不稳定。
三元锂电池 低温充电曲线
三元锂电池低温充电曲线三元锂电池是一种高能量密度电池，具有高容量、长循环寿命和较低自放电率等特点。
然而，在低温环境下使用时，三元锂电池的性能会大幅降低。
因此，低温充电是三元锂电池在低温环境下使用的一个重要问题。
本文将介绍三元锂电池低温充电的曲线和对其影响的因素。
三元锂电池低温充电的曲线通常可以分为三个阶段：加热阶段、恒流充电阶段和恒压充电阶段。
一、加热阶段在低温环境下，三元锂电池的化学反应速率慢，内阻增大，电化学性能下降。
因此，在充电前需要对三元锂电池进行加热处理。
加热阶段是指将三元锂电池的环境温度逐渐升高到适合充电的温度范围内。
加热阶段的温度和时间应根据具体情况具体分析。
一般情况下，三元锂电池的加热温度为0℃~5℃，时间为10分钟左右。
对于更低温度环境下的情况，加热时间和温度应相应增加。
加热的过程中需要注意，过高的温度会加速电池损耗，对电池寿命产生不良影响。
二、恒流充电阶段在加热阶段后，需要进行恒流充电。
恒流充电阶段是指在限定电流的条件下，让电池电压逐渐升高的过程。
在此阶段中，电池的放电容量逐渐增加，电池内部化学反应逐渐加速。
恒流充电阶段是充电过程中电池迅速充电的阶段，相应的充电时间也会缩短。
恒流充电的电流值应根据三元锂电池的规格和实际使用情况进行设置。
通常情况下，三元锂电池的恒流充电电流为0.15C，即电池容量的15%。
在低温环境下，电池内阻增加，快速充电可能导致电池内部过热，进而影响电池寿命。
因此，在低温环境下进行恒流充电时，应降低恒流充电电流，以减缓电池内部的化学反应速率。
除此之外，三元锂电池低温充电还受到以下因素的影响：1、低温环境下电池内部结构变化导致电池寿命缩短。
2、低温环境下电池内部电解质电导率降低，进而影响电池充放电性能。
3、低温环境下电池充电速率变慢，充电时间变长。
因此，在低温环境下使用三元锂电池时，需要根据具体情况制定合理的充电方案，以保证电池性能和寿命的稳定和可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂电池充电过程的四个阶段
充电或放电速率通常根据电池容量来表示。
这一速度称为C速率。
C速率等于特定条件下的充电或放电电流，定义如下：
I=M×Cn
其中：
I = 充电或放电电流，A
M = C的倍数或分数
C = 额定容量的数值，Ah
N = 小时数(对应于C)。
以1倍C速率放电的电池将在一个小时内释放标称的额定容量。
例如，如果标称容量是1000mAhr，那么1C的放电速率对应于1000mA的放电电流，C/10的速率对应100mA的放电电流。
通常生产商标定的电池容量都是指n=5时，即5小时放电的容量。
例如，上述电池在200mA恒流放电时能够提供5小时的工作时间。
理论上该电池在1000mA 恒流放电时能够提供1小时的工作时间。
然而实际上由于大电池放电时效能降低，此时的工作时间将小于1小时。
那么怎样才能正确地为锂离子电池充电呢?锂离子电池最适合的充电过程可以分为四个阶段：涓流充电、恒流充电、恒压充电以及充电终止。
阶段1：涓流充电——涓流充电用来先对完全放电的电池单元进行预充(恢复性充电)。
在电池电压低于3V左右时，先采用最大0.1C的恒定电流对电池进行充电。
阶段2：恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。
恒流充电的电流在0.2C至 1.0C之间。
恒流充电时的电流并不要求十分精确，准恒定电流也可以。
在线性充电器设计中，电流经常随着电池电压的上升而上升，以尽量减轻传输晶体管上的散热问题。
大于1C的恒流充电并不会缩短整个充电周期时间，因此这种做法不可取。
当以更高电流充电时，由于电极反应的过压以及电池内部阻抗上的电压上升，电池电压会更快速地上升。
恒流充电阶段会变短，但由于下面恒压充电阶段的时间会相应增加，因此总的充电周期时间并不会缩短。
阶段3：恒压充电——当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。
为使性能达到最佳，稳压容差应当优于+1%。
阶段4：充电终止——与镍电池不同，并不建议对锂离子电池连续涓流充电。
连续涓流充电会导致金属锂出现极板电镀效应。
这会使电池不稳定，并且有可能导致突然的自动快速解体。
有两种典型的充电终止方法：采用最小充电电流判断或采用定时器(或者两者的结合)。
最小电流法监视恒压充电阶段的充电电流，并在充电电流减小到0.02C至0.07C范围时终止充电。
第二种方法从恒压充电阶段开始时计时，持续充电两个小时后终止充电过程。
上述四阶段的充电法完成对完全放电电池的充电约需要2.5至3小时。
高级充电器还采用了更多安全措施。
例如如果电池温度超出指定窗口(通常为0℃至45℃)，那么充电会暂停。
.。
