工艺设计规范
SMT工艺设计规范
贴片机
01
02
03
04
贴片机是SMT工艺中的 核心设备，用于将电子 元件贴装到PCB板上。
选择合适的贴片机需要 考虑元件的大小、形状、 精度和响焊接质量。
生产效率是贴片机的关 键指标，能够提高生产 效益。
焊接设备
焊接设备是SMT工艺中的重要设备之 一，用于将电子元件与PCB板焊接在 一起。
焊盘设计
焊盘材料
根据元件规格和焊接要求，选择合适 的焊盘材料，如铜、镍等，确保焊接 质量和可靠性。
焊盘尺寸
根据元件引脚间距和焊接工艺要求， 合理设计焊盘尺寸，以确保元件能够 稳定地焊接在电路板上。
PCB设计规范
板材选择
根据电路板的功能和生产条件，选择合适的板材，如FR4、CEM-1等，以确保 电路板的电气性能和机械强度。
对焊接好的电路板进行质量检查，确保焊 接质量符合要求。
检测与返修
光学检测
使用自动光学检测设备对焊接好的电路板进行检测，发现并定位问题。
功能性检测
对焊接好的电路板进行功能性检测，验证电路板是否正常工作。
返修
对检测出的问题进行返修，修复电路板。
记录与统计
对检测和返修过程中的问题进行记录和统计，以便持续改进工艺。
探索可弯曲、可折叠的柔性电子材 料，以适应不同形态的产品设计， 提高产品的便携性和适应性。
自动化与智能化发展
自动化生产线
通过自动化设备实现SMT工艺的 连续生产，提高生产效率，降低
人工成本。
智能化检测与监控
利用机器视觉、人工智能等技术， 实现SMT工艺过程的实时检测与 监控，确保产品质量和稳定性。
05 SMT工艺质量控制
零件质量检查
01
石化行业工艺设计规程
石化行业工艺设计规程引言：石化行业是现代化工业的重要组成部分，是国民经济发展的支柱产业之一。
石化行业涉及的产品广泛，涵盖了石油加工、石油化工、煤化工、天然气化工等多个领域。
在石化工艺设计中，规范与标准的制定对保障生产安全、确保产品质量、提高工艺技术水平具有重要意义。
本文将从几个方面论述石化行业工艺设计规范。
一、工艺设计目标与原则1.1 工艺设计目标工艺设计的目标是根据产品要求，综合考虑安全、环保、经济等因素，确定最佳工艺流程。
1.2 工艺设计原则在工艺设计中，应遵循以下原则：（1）安全第一原则：确保生产过程中人员和设备的安全。
（2）环保优先原则：减少对环境的污染，推动绿色发展。
（3）经济合理原则：在安全和环保前提下，降低生产成本，提高经济效益。
二、工艺流程设计2.1 原料处理2.1.1 原料储存原料应储存在密闭、防爆、防火的设施中，定期对储存设施进行检查和维护，确保安全可靠。
2.1.2 原料加工加工过程中应采取适当的工艺措施，如冷凝、过滤、脱水等，确保原料质量符合产品要求。
2.1.3 原料输送原料输送系统应具备密封性和安全性，避免泄漏和事故发生。
2.2 反应装置设计2.2.1 反应器选择根据反应类型、反应速率、反应物质性质等因素，选择适宜的反应器类型，并设计合理的容积和驱动力。
2.2.2 反应条件控制对于高温、高压的反应过程，应设计相应的安全措施和监测系统，确保反应过程的安全稳定。
2.3 分离工艺2.3.1 产品分离根据产品性质和产量要求，选择合适的分离设备，如蒸馏塔、萃取塔等，并优化操作条件，提高分离效率。
2.3.2 废物处理对于产生的废物、废水、废气等，应采取相应的处理措施，减少对环境的影响。
2.4 控制系统设计2.4.1 自动化控制引入先进的自动化控制系统，提高生产线的稳定性和安全性，实现工艺参数的自动调节和监测。
2.4.2 安全保护系统设计适用的安全保护系统，如事故报警、紧急停工等，以应对突发事件。
有色金属选矿厂工艺设计规范
第 1.0.1 条为统一有色金属选矿厂工艺设计技术要求，提高设计质量，推动技术进步，特制定本规范。
第 1.0.2 条本规范合用于新建的有色金属选矿厂工艺设计。
改扩建工程可参照执行。
第 1.0.3 条选矿厂工艺设计，应采用新技术、新设备。
对新技术、新设备和重大科研成果的应用，必须经过鉴定。
第 1.0.4 条选矿厂厂址不得设在采矿设计崩落区内以及有断层、溶洞、滑坡、泥石流等不良工程地质地段。
第 1.0.5 条选矿厂厂房布置，应根据工艺流程特点和技术发展要求，充分利用地形，贯彻自流、紧凑的原则，合理确定厂区占地面积。
对有扩建可能的选矿厂，应适当留有发展余地，但不得随意扩大占地和提前征用。
第 1.0.6 条选矿厂排出的尾矿、污水、粉尘、有害气体、噪声和放射性物质等应妥善处理，并应符合国家现行的有关环境保护标准规范的规定。
第 1.0.7 条有色金属选矿厂工艺设计除应符合本规范外，尚应符合国家现行的有关标准规范的规定。
第 2.1.2 条第 2.1.3 条指数测定试验。
第 2.1.4 条试验报告必须由项目主管部门批准。
新建的选矿厂， 必须进行矿石相对可磨度或者功矿石中黏土及细泥含量多、水分大且难以松散时，应做洗矿试验。
必要时，应进行半工业或者工业性自磨试验及泥砂分选试验。
第一节 选矿试验第 2.1.1 条 选矿试验类别可划分为可选性试验、实验室试验、实验室扩大连续试验、 半工业试验和工业试验。
选矿试验合用范围，应符合 2.1.1 的规定。
表 2.1.1 选矿试验合用范围试验类别 合用范围可选性试验实验室试验实验室扩大连续试验半工业试验工业试验中小型易选矿石选矿厂的可行性研究大型易选、中小型难选矿石选矿厂的可行性研究，中、小型易选矿石选矿厂的初步设计大型难选矿石选矿厂的可行性研究，大型易选、中小型难选、小型极难选矿石选矿厂的初步设计大型极难选矿石选矿厂的可行性研究，大型难选、中型极难选矿石选矿厂的初步设计大型极难选矿石选矿厂的初步设计第 2.1.5 条矿石中含脉石或者开采过程中混入围岩量多，并有可能在入磨前分离时，应做预选试验。
工艺流程设计规范
VS
详细描述
食品加工工艺流程设计主要是针对食品加 工过程进行规划和安排，确保食品加工的 安全、卫生和质量。设计过程中需要考虑 原料选择、加工工艺、设备选型、质量检 测等因素，以实现食品安全、营养、美味 的生产目标。
其他行业工艺流程设计
总结词
满足行业需求，提高生产效益
详细描述
除了机械制造、化工和食品加工等行业，其 他行业也有工艺流程设计的需求。例如，电 子制造、纺织、制药等行业都需要对生产过 程进行规划和安排，以满足行业标准和市场 需求。工艺流程设计在这些行业中起着至关 重要的作用，可以提高生产效益、降低成本 、增强市场竞争力。
足生产需求并降低成本。
工艺参数控制问题
要点一
总结词
工艺参数控制是保证工艺流程稳定、产品质量和生产安全 的关键因素。
要点二
详细描述
在工艺流程设计中，需要明确各项工艺参数的控制范围和 调节方式，并采用自动化控制系统对工艺参数进行实时监 测和调整。同时，还需要建立完善的工艺参数管理制度， 加强操作人员的培训和考核，以确保工艺参数的准确控制 。
其他问题与解决方案
总结词
除了上述常见问题外，工艺流程设计中还可能遇到其 他问题，如资源利用效率低下、能源消耗过大等。
详细描述
针对这些问题，需要采取相应的解决方案，如优化工 艺流程、改进设备、采用节能技术等措施，以提高资 源利用效率和降低能源消耗。同时，还需要加强技术 创新和管理创新，不断完善工艺流程设计规范，提高 生产效率和产品质量。
化工工艺流程设计总结词保障安全生产，降低能耗详细描述
化工工艺流程设计主要是针对化学反应过程进行规划和安排，确保化学反应的安全、稳 定和高效。设计过程中需要考虑化学反应的原理、反应条件、设备选型、管道布置等因
管件管材设计工艺规范要求
管件管材设计工艺规范要求管件和管材在工程中扮演着十分重要的角色，它们的设计工艺规范要求对于保障工程质量和安全十分关键。
本文将详细介绍管件和管材设计工艺规范要求的内容。
1. 材料选用管件和管材的材料选用是设计的基础。
根据工程需要，应选择具有良好耐压、耐腐蚀和耐磨损性能的材料。
常见的管材材料包括普通碳钢、不锈钢、合金钢等；而管件材料则还需考虑连接方式和密封性能，常见的材料有铸铁、球墨铸铁、钢、不锈钢等。
2. 设计要求管件和管材的设计要求应符合相关标准和规范的要求。
其中，对于管道的直径、壁厚、连接方式、弯头角度、过渡段长度等都有明确规定。
同时，还需根据具体工程的需求进行设计，包括管件和管材的布置位置、分支管道的设置、管道的保温要求等。
3. 加工方法管件和管材在加工过程中，需要采用适合的方法来保证质量。
对于管材，通常采用冷拔、热轧、锻制等工艺加工，而管件则需根据具体的形状和尺寸进行铸造、锻造、冲压、焊接等加工方法。
在加工过程中，还需注意管件和管材的光洁度、尺寸的准确性、表面的清洁等问题。
4. 强度计算根据工程应力分析，进行管件和管材的强度计算。
通过计算，确定管件和管材的最大允许工作压力，确保其在使用过程中的安全性。
同时，还应注意管件和管材的刚度和稳定性的计算，避免由于弯曲或振动产生的变形或破坏。
5. 检验要求在管件和管材制造过程中，应进行严格的检验，以保证其质量和安全。
常见的检验项目包括外观检查、尺寸检测、力学性能测试、耐压试验等。
其中，力学性能测试包括拉伸试验、硬度试验等，耐压试验主要包括水压试验和气压试验。
检验合格后，方可进行下一步的工艺处理。
6. 表面处理根据工程要求，对管件和管材进行表面处理。
主要目的是提高管件和管材的耐腐蚀性能和美观度。
常见的表面处理方法包括热镀锌、喷塑、涂层等。
在表面处理过程中，还应注意处理的均匀性和附着力，确保表面处理质量符合要求。
7. 安装要求在管件和管材的安装过程中，需要严格按照设计要求进行操作。

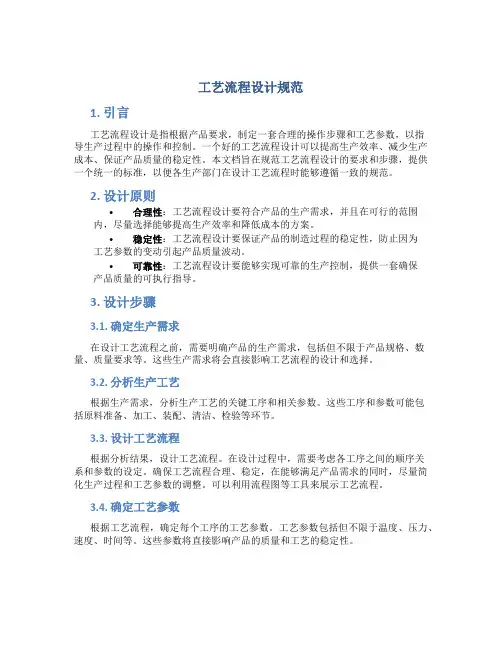

工艺流程设计规范
工艺流程设计规范1. 引言工艺流程设计是指根据产品要求，制定一套合理的操作步骤和工艺参数，以指导生产过程中的操作和控制。
一个好的工艺流程设计可以提高生产效率、减少生产成本、保证产品质量的稳定性。
本文档旨在规范工艺流程设计的要求和步骤，提供一个统一的标准，以便各生产部门在设计工艺流程时能够遵循一致的规范。
2. 设计原则•合理性：工艺流程设计要符合产品的生产需求，并且在可行的范围内，尽量选择能够提高生产效率和降低成本的方案。
•稳定性：工艺流程设计要保证产品的制造过程的稳定性，防止因为工艺参数的变动引起产品质量波动。
•可靠性：工艺流程设计要能够实现可靠的生产控制，提供一套确保产品质量的可执行指导。
3. 设计步骤3.1. 确定生产需求在设计工艺流程之前，需要明确产品的生产需求，包括但不限于产品规格、数量、质量要求等。
这些生产需求将会直接影响工艺流程的设计和选择。
3.2. 分析生产工艺根据生产需求，分析生产工艺的关键工序和相关参数。
这些工序和参数可能包括原料准备、加工、装配、清洁、检验等环节。
3.3. 设计工艺流程根据分析结果，设计工艺流程。
在设计过程中，需要考虑各工序之间的顺序关系和参数的设定。
确保工艺流程合理、稳定，在能够满足产品需求的同时，尽量简化生产过程和工艺参数的调整。
可以利用流程图等工具来展示工艺流程。
3.4. 确定工艺参数根据工艺流程，确定每个工序的工艺参数。
工艺参数包括但不限于温度、压力、速度、时间等。
这些参数将直接影响产品的质量和工艺的稳定性。
3.5. 评估和调整完成工艺流程和参数的设计后，需要进行评估和调整。
评估包括对工艺流程的合理性和可行性进行审核，并对工艺参数进行模拟测试。
如果需要，可以进行小批量试生产来验证工艺流程的有效性。
3.6. 文档化工艺流程设计完成后，需要将其文档化。
文档化包括但不限于编写工艺流程描述、绘制流程图、记录工艺参数等。
确保文档的清晰、完整、易于理解和操作。
4. 工艺流程设计规范为了保证工艺流程的一致性和可执行性，以下是工艺流程设计的一些规范要求：4.1. 标准化命名和编号工艺流程应采用标准化的命名和编号，以便于识别和管理。
生产工艺流程设计规范
生产工艺流程设计规范1. 引言生产工艺流程是指将原材料转化为最终产品的一系列工作步骤和操作过程，它直接影响着产品质量、生产效率和成本控制。
为了确保生产的规范化、标准化和高效化，制定生产工艺流程设计规范是非常必要的。
本文档旨在指导生产工艺流程的设计，确保生产过程的稳定性、一致性和可追溯性，减少产品质量问题和生产异常的发生。
具体内容包括工艺流程设计原则、设计步骤、关键要点和审批流程等。
2. 工艺流程设计原则有效的工艺流程设计应遵循以下原则：2.1 简化流程尽量简化生产工艺流程，降低操作复杂性和出错率。
排除不必要的步骤和工序，缩短生产周期，提高生产效率。
2.2 合理布局合理组织生产场地，优化生产线布局，方便操作者的运动和材料的流动，减少人力物力的浪费。
2.3 确保安全确保工艺流程符合相关安全要求，为操作者提供安全的工作环境和必要的防护设施，防止事故发生。
2.4 考虑可维护性工艺流程设计应考虑设备和工具的易维护性，保证设备长期可靠运行，减少停机维修时间和维修成本。
2.5 完善的文档记录建立完善的工艺流程文档记录，包括设计说明、工艺参数、操作规程、产品检验标准等，便于审查、追溯和改进。
3. 工艺流程设计步骤工艺流程设计包括以下步骤：3.1 确定产品要求根据产品的特性和要求，明确产品的工艺技术指标，如尺寸、材料要求、外观要求等。
3.2 分析工艺性能分析产品的工艺性能要求，确定所使用的材料和工艺流程的可行性和可靠性。
3.3 制定工艺流程综合考虑产品性能、生产效率和成本要求，制定合理的工艺流程，包括原材料准备、加工工序和产品检验等步骤。
3.4 设计操作规程为每个工艺步骤设计详细的操作规程，包括所需设备、操作方法、操作顺序、操作参数等。
3.5 编制工艺流程图将工艺流程转化为流程图，清晰地表示每个步骤之间的关系和流程控制。
3.6 确定工艺参数确定各个工艺步骤的参数范围和标准，包括温度、压力、速度等，以保证产品的一致性和稳定性。
研发工艺设计规范
研发工艺设计规范研发工艺设计规范是指在研发工程中，为了确保工艺设计的合理性、可行性和可靠性而制定的一系列规范和标准。
它是研发工程的基础和重要组成部分，对于提高工艺设计的质量和效率，降低生产成本和风险具有重要意义。
本文将从规范的内容、制定的原则和要求、实施的步骤和效果等方面，对研发工艺设计规范进行详细解析。
研发工艺设计规范的内容主要包括工艺过程、工艺参数、工艺装备、质量控制以及环境保护等方面。
其中，工艺过程是指实现产品研发目标所必须经历的一系列工艺步骤。
工艺参数是指在研发过程中需要控制和调整的各项参数，包括温度、压力、速度、时间等。
工艺装备是指完成工艺过程所需要使用的各种设备和工具。
质量控制是指在研发过程中对产品质量进行检测、评价和控制的一系列措施。
环境保护是指在研发过程中，采取一系列措施保护和改善环境的工作。
研发工艺设计规范的制定应遵循以下原则和要求。
首先，要符合国家法律法规和标准的要求。
其次，要具有可操作性和可操作性，方便研发人员的实际操作。
此外，规范要具有实用性和灵活性，能够适应不同研发项目的要求。
最后，规范要持续更新和完善，随着科学技术的进步和研发工程的需求而不断调整和修改。
实施研发工艺设计规范的步骤主要包括规范的制定、宣传、培训和实施等。
首先，需要成立规范制定委员会，由相关专家和技术人员组成，负责制定规范文件。
其次，要进行规范的宣传工作，向研发人员传达规范的重要性和必要性。
同时，还需要组织规范培训，培养研发人员的规范意识和操作技能。
最后，要进行规范的实施和监督，确保规范的落地实施和效果的掌握。
研发工艺设计规范的实施可以带来很多好处。
首先，规范可以提高研发工艺的质量和效率，避免因工艺问题而导致的研发失败。
其次，规范可以降低生产成本和风险，避免不必要的资源浪费和风险投入。
同时，规范还可以提高产品的竞争力和市场占有率，为企业带来更大的经济效益。
此外，规范还可以提高研发人员的工作积极性和满意度，增强企业的技术创新能力和竞争力。
PCBA-工艺设计规范
PCBA-工艺设计规范1. 引言本文档旨在规范PCBA（Printed Circuit Board Assembly，印刷电路板组装）的工艺设计，确保生产过程中的高质量和稳定性。
PCBA是电子产品制造中重要的环节之一，正确的工艺设计可以确保产品的可靠性、功能性和性能稳定性。
2. 设计要求在进行PCBA工艺设计时，需要满足以下要求：2.1 设计规范•PCB布线符合设计规范，遵循最佳布局原则，最短路径和最小电流回路原则；•PCB设计必须考虑信号完整性和抗干扰能力；•需要保留适当的物理空间，方便组装和维修。
2.2 硬件要求•PCB材料应符合相关标准要求，具有良好的导电性和绝缘性能；•PCB层数应根据实际需求来确定，同时考虑信号层和电源层的布局；•组件的选择要符合相关标准和规定，能够满足产品的功能需求。
2.3 工艺要求•PCBA整个生产过程应遵守相关工艺标准和规范，确保产品质量；•SMT（Surface Mount Technology，表面贴装技术）组装必须符合IPC（Association Connecting Electronics Industries）相关标准；•焊接工艺应确保焊点质量，防止焊接缺陷和冷焊等问题。
3. 设计流程PCBA的工艺设计流程如下：3.1 PCB设计•根据产品需求，制定PCB的尺寸、层数和布局；•完成原理图设计、布线和走线规划；•使用专业的PCB设计软件进行PCB布局和布线。
3.2 元器件选型•根据产品要求和性能需求，选取合适的元器件；•选择符合规范的供应商，确保元器件的可靠性和稳定性。
3.3 SMT组装•进行SMT贴片工艺流程，包括钢网制作、贴片、回焊等；•严格控制贴片工艺参数，确保元器件正确、牢固地焊接。
3.4 机械组装•将PCB组装到产品中，包括固定和连接电路板；•在组装过程中要注意防止静电、引脚弯曲等问题。
3.5 焊接和测试•进行焊接工艺，包括手工焊接和波峰焊接；•对焊接后的PCBA进行功能测试和质量检验，确保产品符合设计要求。
制造业工艺流程设计规范
制造业工艺流程设计规范在制造业中，工艺流程设计是确保产品质量、提高生产效率、降低成本的关键环节。
一个合理、科学、规范的工艺流程设计能够为企业带来巨大的竞争优势，而一个不合理的工艺流程则可能导致生产混乱、质量问题频发、成本居高不下等诸多问题。
因此，制定一套完善的制造业工艺流程设计规范具有极其重要的意义。
一、工艺流程设计的基本原则1、满足产品质量要求工艺流程设计的首要原则是确保生产出的产品符合预定的质量标准。
这就需要对产品的技术要求、性能指标有清晰的理解，并在工艺设计中采取相应的措施来保证。
例如，对于精度要求高的零部件加工，需要选择合适的加工设备和工艺参数。
2、提高生产效率高效的生产流程能够降低生产成本，提高企业的市场竞争力。
在设计工艺流程时，应充分考虑生产的连续性、均衡性和自动化程度，减少不必要的中间环节和等待时间，优化工序的排列和组合。
3、降低成本成本控制是企业生存和发展的重要因素。
在工艺流程设计中，要综合考虑原材料的利用率、设备的投资和运行成本、劳动力成本等，通过合理的工艺选择和优化，达到降低总成本的目的。
4、工艺的可行性和可靠性设计的工艺流程必须在技术上可行，能够在现有的生产条件下实现。
同时，工艺过程要稳定可靠，能够保证长期稳定的生产，避免因工艺问题导致的生产中断和质量波动。
5、环保与安全现代制造业必须重视环保和安全问题。
工艺流程应尽量减少对环境的污染，符合相关的环保法规。
同时，要确保生产过程中的人员安全，采取必要的防护措施和安全设备。
二、工艺流程设计的主要内容1、产品分析对所要生产的产品进行全面的分析，包括产品的结构、功能、技术要求、质量标准等。
了解产品的特点和要求是设计合理工艺流程的基础。
2、生产方法选择根据产品的特点和企业的实际情况，选择合适的生产方法。
例如，对于大批量生产的产品，可以采用流水线生产；对于小批量、多品种的产品，则可能更适合采用灵活的加工中心。
3、工序划分将整个生产过程分解为若干个工序，并确定每个工序的加工内容、设备、工装和工艺参数。
研发工艺设计规范
研发工艺设计规范一、引言随着科学技术的不断发展和进步，研发工艺设计作为一个重要的环节，在产品开发过程中起着至关重要的作用。
合理的工艺设计可以提高研发效率，保证产品质量，并降低生产成本。
因此，建立科学、规范的研发工艺设计规范对于企业以及整个产业的发展至关重要。
二、工艺设计流程1.需求分析：在开始进行研发工艺设计之前，必须充分了解产品的功能需求和性能指标。
通过与研发团队和市场部门的沟通，明确产品的主要功能和技术要求。
2.方案设计：根据需求分析的结果，制定初步的工艺设计方案。
包括确定工艺流程、选择合适的加工设备和工具、制定工艺参数等。
3.工艺试验：根据方案设计的结果，进行小批量的工艺试验。
通过试验数据的分析和对产品性能的评估，优化工艺设计方案。
4.工艺验证：将优化后的工艺设计方案应用到大规模生产中进行验证。
通过对产出产品的性能和质量进行检测和评估，最终确定最佳的工艺设计方案。
5.工艺优化：根据工艺验证的结果，对工艺设计进行优化和改进。
包括提高加工精度、提高生产效率、降低生产成本等。
1.工艺流程规范：明确每个工艺步骤的操作要求和工艺参数。
包括加工顺序、加工工序、机床的选型和布局等。
2.工艺设备规范：根据产品的特点和工艺流程的要求，选择合适的加工设备和工具。
确保设备的性能稳定，满足产品的加工要求。
3.工艺参数规范：确定每个工艺步骤的工艺参数。
包括加工速度、进给量、切削刃具的选择和修磨等。
确保工艺参数的合理性和稳定性。
4.工艺检测规范：制定产品的检测标准和方法。
包括产品的尺寸测量、物理性能测试等。
确保产品的质量符合要求。
5.工艺改进规范：制定工艺改进的流程和方法。
包括对工艺流程的优化、设备的改进和创新等。
提高生产效率和降低生产成本。
四、工艺设计规范的优势1.提高产品质量：科学、规范的工艺设计可以确保产品的尺寸精度和性能符合要求，提高产品的质量可靠性。
2.提高工艺效率：合理的工艺设计可以缩短产品的开发周期，降低工艺成本，提高工艺效率，增加企业的竞争力。
PCBA_工艺设计规范
PCBA_工艺设计规范PCBA（Printed Circuit Board Assembly，印刷电路板焊接）工艺设计规范是指在PCB装配过程中，对工艺过程和相关参数进行规定和约束的技术文档。
它是确保电子产品质量可靠性和一致性的重要保障。
一、厂房环境要求1.温度：工作环境温度应控制在25℃左右，温度波动不得超过±3℃。
2.湿度：相对湿度控制在45%~75%之间。
3.空气净化：要采取空气过滤设备，保持空气质量良好，控制灰尘粒子数量。
4.静电防护：采取静电防护措施，如地板导电材料、静电防护垫和接地电阻等，确保装配过程中防止静电的积累和释放。
二、贴片工艺规范1. 定位精度：贴片元件的定位精度应符合IPC-A-610标准，通常为±0.1mm。
2.焊接温度曲线：根据焊接材料和元件特性，制定相应的焊接温度曲线，确保焊接过程中温度的控制和适应不同元件的要求。
3. COB（Chip On Board）工艺：对于COB工艺，应控制好胶水剂量，保证芯片和PCB之间的紧密粘接，避免因胶水存在过多而引起的电气性能问题。
4.包装：对于贴片元件的包装材料和方法，应选择符合相关标准的防潮袋进行包装，以确保元件质量不受环境湿度的影响。
三、波峰焊工艺规范1.焊接温度：根据焊接材料和元件特性，制定相应的焊接温度曲线，控制焊接温度在合适的范围内。
2.波峰高度：根据PCB板的厚度和元件的焊盘高度，设置合适的波峰高度，确保焊接质量。
3.焊盘设计：根据元件的引脚结构和大小，合理设计焊盘的形状和尺寸，确保焊接时元件能够正确定位并与焊盘良好接触。
4.焊接时间：控制焊接时间，确保焊点能够充分熔化和润湿，并且避免因焊接时间过长而引起的元件损坏。
四、手工焊接工艺规范1.焊锡面积：手工焊接时，焊锡面积应符合IPC-A-610标准，确保焊点质量可靠。
2.焊接温度：控制手工焊接温度在合适的范围内，以避免过高温度对元件和PCB的损害。
3.焊锡量：手工焊接时，要控制好焊锡的量，确保焊点充分连接，避免过多或过少的焊锡对焊点可靠性的影响。
《设计工艺规范V》word版
拟制：部门：日期：审核：部门：日期：批准：日期：0. 定义0.1 零件：是一种不采用装配工序而制成的产品.例如:机箱的“上盖”；B型机的“假面板”；铝型材的“立柱”等。
零件的基本设计文件是零件图。
0.2部件:是由材料、零件等以可拆卸或不可拆卸连接所组成的产品，它是在装配较复杂的产品时必须组成的中间装配阶段。
部件内也可包括其他部件和整件。
部件的基本设计文件是装配图。
0.3整件（指自制）：是由材料、零件、部件等经过装配连接所组成的，具有独立结构或独立用途的产品。
在整件内亦可以包括其它的整件。
例如：配电盒、告警箱等。
整件一般应有装配图、电路图、接线图等。
整件与部件没有严格意义上的区分，整件需编制自己的明细表，部件不需编制明细表，而在其上级整件明细表表示。
0.4整机（指产品）：是由材料、零件、部件、整件等经过装配连接所组成的，具有独立结构或独立用途的产品。
例如：路由器、以太网交换机等。
整机一般应有产品标准、装配图、电路图、接线图和各种手册等。
0.5成套设备：是由若干整件相互连接而共同构成的，能完成某项完整功能的整套产品。
这些整件的连接一般要在使用的地点经过装配或安装。
例如：计算机；交换机等。
成套设备内亦可以包括其它简单的成套设备（可以是产品，也可以是产品组成部分）。
成套设备（指产品）一般应有产品标准、总布置图、系统图和各种手册等。
成套设备的第二层：是组成部分的若干整件。
例如：计算机的主机、显示器、键盘、鼠标和它们之间的连接电缆。
0.6 工装，指进行产品装配或检验时，为提高效率，保证质量，通过辅助工具对零件进行定位、辅助装配或检验，这些辅助工具称为工装。
0.7 标尺，指在产品装配或检验时，借助带有醒目标识相应零位置的长杆来确定或检验装配零件的位置，为种长杆称为标尺。
1. 目的本规范规定了进行设计及工艺设计需遵守的基本原则，以及零件图、装配图、明细表、工艺规程、装配操作指导书、工装、标尺等设计及工艺设计输出文件的拟制方法，归档要求，规范设计工艺文件的编制、归档，使文件规范统一。
PCBA 工艺设计规范
元器件种类的增多而导致ＳＭＴ机器送料站位的不 够
阴阳板：将ＡＢ面的元器件分布在同一面板上。
家族式拼板的优势
阴阳板的劣势
减少了板的数量，有利于采购 减了ＷＩＰ存货
增加了回流焊接难度 元器件种类的增多而导致ＳＭＴ机器送料站位的不 够
） 减少了Ｔooling 成本为ＰＣＢ制造 及ＳＭＴ装配 制造周期缩短，也缩短的品质反馈周 期
3.3.1.2 基准点的类型 这里有两种类型,一种是“PCB 基准点”,另外一种根椐不同元器件的需要而设的“元件基准 点”
1)PCB 基准点 A. 对于单板的 Layout,建议使用三个基准点来作为角度、线性及非线性失真的补偿，如果 PCB 板的元件间距或脚间距有小于 50mil pitch 的就必须要使用三个基准点； B. 三个基准点位于 PCB 板上的三个角落位置; C. 在 PCB 长度及对角线的范围之内，三个基准点的距离应尽量最大.
3.2.6.3 若PCB 上有大面积开孔 >4mm 的地方，在设计时要先将孔补全，以避免波峰焊接时造成漫锡和 板变形，补全部分和原有的PCB 部分要以单边几点连接，在波峰焊后将之去掉（图18）
項 項目
次 1 一般 PCB 過板方向定義：
9 PCB 在 SMT 生產方向為短邊過迴 焊爐(Reflow), PCB 長邊為 SMT 輸 送帶夾持邊.
3. 规范内容
3.1 PCBA 加工工序合理
制成板的元件布局应保证制成板的加工工序合理，以便于提高制成板加工效率 和直通率。PCB 布局选用的加工流程应使加工效率最高。
常用PCBA 的7 种主流加工流程
序号 名称
工艺流程
特点
适用范围
1
单面插装 成型—插件—波峰焊接
A O工艺设计规范
一 设计参数参考值 1 2 3 4 5 6 7 二 1 水力停留时间 HRT（h） 污泥龄θc(d) 污泥负荷 Ns[kgBOD5/kgMLSS.d] 污泥浓度 X（mg/L） 总氮负荷率[kgTN/(kgMLSS.d)] 混合液回流比 RN(%) 污泥回流比 R(%) 工艺设计计算 已知条件：Q、SO、Se、TNO、TNe、SSO、SSe Q：污水进水量，m3/d SO：进水的平均 BOD5，mg/L TNO：进水的平均总氮，mg/L SSO：进水的平均悬浮物，mg/L 设定条件：Ns、X Ns：BOD－污泥负荷，kgBOD5/kgMLSS.d X：曝气池内 MLSS 浓度，mg/L 2 计算步骤 （1） 需气量的计算 降解 BOD 的需氧量： 1.47Q(SO—Se)； 硝化需氧量： 4.57Q(TNo—TNe) 排放剩余污泥所减少的 BOD5 量，因此部分 BOD5 并末耗氧，在需氧量计算中应予从扣 除： －1.42×Xw×f 反硝化过程的产氧量： －2.6△NO3 排放剩余污泥所减少的 NH3—N，此部分 NH3—N 不耗氧，也应予以扣除： －0.56×Xw×f 其中：Xw 为每天生成的剩余污泥量（kg/d）,f 为 0.75 R=1.47Q(SO—Se)+ 4.57Q(TNo—TNe) －1.42×Xw×f－2.6△NO3－0.56×Xw×f （2） 供气量
5
Pa：所在地区的实际大气压，Pa Pb Q Csb（T）=Cs(T) + t 5 42 2.066 × 10 ：T℃时池内曝气时溶解氧饱和度的平均值，mg/l Csb（T） Cs（T） ：T℃时在大气压力条件下氧的饱和度，mg/l，具体值见下表 氧在蒸馏水中的饱和溶解度（部分温度） 水温 T/℃ 15 16 17 18 19 20 溶解度 mg/l 10.15 9.95 9.74 9.54 9.35 9.17 水温 T/℃ 21 22 23 24 25 26 溶解度 mg/l 8.99 8.83 8.63 8.53 8.38 8.22
工艺设计国标
工艺设计国标工艺设计国标是指在工艺设计领域中，由国家制定并实施的标准规范。
它对于工艺设计的规范性、可操作性、安全性等方面起着重要的指导作用。
本文将从工艺设计国标的制定背景、内容要求以及实施效果等方面进行探讨。
一、制定背景工艺设计国标的制定是为了推动我国工艺设计水平的提升，提高产品质量和生产效率，推动工业发展和技术创新。
制定工艺设计国标的目的是为了规范工艺设计行为，统一设计标准，提高产品质量，保障工艺设计的安全性和可靠性。
二、内容要求工艺设计国标的内容要求是根据工艺设计的特点和需求来制定的，主要包括以下几个方面：1. 工艺设计的基本原则：包括设计目标、设计方法、设计流程等基本原则，确保工艺设计的合理性和可行性。
2. 工艺设计的技术要求：包括工艺设计的材料选择、工艺流程、设备配置等技术要求，确保工艺设计的技术可行性。
3. 工艺设计的安全要求：包括工艺设计的安全性评估、安全控制措施等安全要求，确保工艺设计的安全可靠性。
4. 工艺设计的质量要求：包括工艺设计的质量控制、质量检验等质量要求，确保工艺设计的质量稳定性和可靠性。
5. 工艺设计的环境要求：包括工艺设计的环境保护、能源消耗等环境要求，确保工艺设计的可持续发展性和环境友好性。
三、实施效果工艺设计国标的实施对于推动工艺设计水平的提升和促进工业发展具有重要意义。
通过实施工艺设计国标，可以达到以下几个方面的效果：1. 规范工艺设计行为：工艺设计国标的实施可以规范工艺设计行为，统一设计标准，提高工艺设计的质量和效率。
2. 促进技术创新：工艺设计国标的实施可以促进技术创新，推动工艺设计的创新和改进，提高产品的竞争力。
3. 提高产品质量：工艺设计国标的实施可以提高产品的质量稳定性和可靠性，减少产品缺陷和质量问题。
4. 降低生产成本：工艺设计国标的实施可以优化工艺流程和设备配置，提高生产效率，降低生产成本，提高企业的经济效益。
5. 保护环境安全：工艺设计国标的实施可以加强对工艺设计的环境保护和能源消耗的管理，减少对环境的污染和资源的浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件（一）
2020/5/23
附件（二）
2020/5/23
AI零件检验标准(卧式)
2020/5/23
AI零件检验标准(立式)
2020/5/23
AI零件检验标准(立式)
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
立式设备简介
2020/5/23
立式设备简介
2020/5/23
立式零件
2020/5/23
立式零件设计规范
2020/5/23
立式零件设计规范
2020/5/23
立式零件设计规范
2020/5/23
立式零件设计规范
2020/5/23
工艺设计规范
2020年5月23日星期六
温馨提示
请各位把手机关机或调为振动模式!
2020/5/23
内容
一.PCB外形尺寸标准； 二.定位孔及零件孔设计标准； 三.卧式零件设计规范； 四.立式零件设计规范； 五.MARK点设计规范； 六.AI零件检验标准； 七.附件。
2020/5/23
PCB外形尺寸标准
MIN: 50(L)*50(W)*1.45(T)MM MAX: 508(L)*381(W)*1.75(T)MM
2020/5/23
PCB定位孔设计标准
2020/5/23
PCB 零件孔设计标准
AI: 零件脚径+0.4MM MI: 零件脚径+0.2MM
所有零件孔开孔方式为喇叭孔（如下图）
2020/5/23
卧式设备简介
2020/5/23
卧式零件
2020/5/23
卧式零件要求
2020/5/23
卧式零件设计要求
2020/5/23
刀具规格
2020/5/23
卧式零件设计要求
2020/5/23
刀具压伤范例
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
0/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
卧式零件设计规范
2020/5/23
立式零件设计规范
2020/5/23
立式零件设计规范
2020/5/23
立式零件设计规范
2020/5/23
整体零件设计规范
2020/5/23
整体零件设计规范
2020/5/23
整体零件设计规范
2020/5/23
MARK点设计规范
2020/5/23
MARK点设计规范
2020/5/23
MARK点设计要求
