火山灰质硅酸盐水泥
通用硅酸盐水泥的国家标准
28d ≥42.5 ≥52.5 ≥62.5
≥42.5
≥27.0 ≥10.0
≥52.5
≥15.0 ≥15.0
≥32.5
≥19.0
≥21.0
≥23.0
≥42.5
≥52.5
抗折强度
3d ≥3.5 ≥4.0 ≥4.0 ≥5.0 ≥5.0 ≥5.5 ≥3.5 ≥4.0
≥4.0
28d ≥6.5 ≥7.0 ≥8.0
Page:
品渣硅酸 盐水泥
火山灰质 硅酸盐 水泥
粉煤灰硅 酸盐水 泥
复合硅酸 盐水泥
代号
P·I P·Ⅱ P·O P·S·A P·S·B
P·P
P·F P·C
通用硅酸盐水泥的国家标准
熟料+石膏
100 ≥95 ≥95 ≥80 且 <95 ≥50 且 <80 ≥30 且 <50
Page:
通用硅酸盐水泥的国家标准
5、合格品与不合格品 凡检验结果符合GB175-2007的7.1、7.3.1、7.3.2、7.3.3 的规定为合格品。
• 凡检验结果不符合GB175-2007的7.1、7.3.1、7.3.2、 7.3.3中的任何一项技术要求为合格品。
Page:
≥60且 <80
粒化高炉 矿渣
≤5 -
>20且 ≤50b
>50且 ≤70b
-
组分 火山灰质 混合材料
>5且≤20a
-
-
>20且 ≤40c
粉煤灰
-
-
-
≥60且 <80
-
≥50且 <80
-
>20且 ≤40d
>20且≤50e
水泥代号及种类【范本模板】

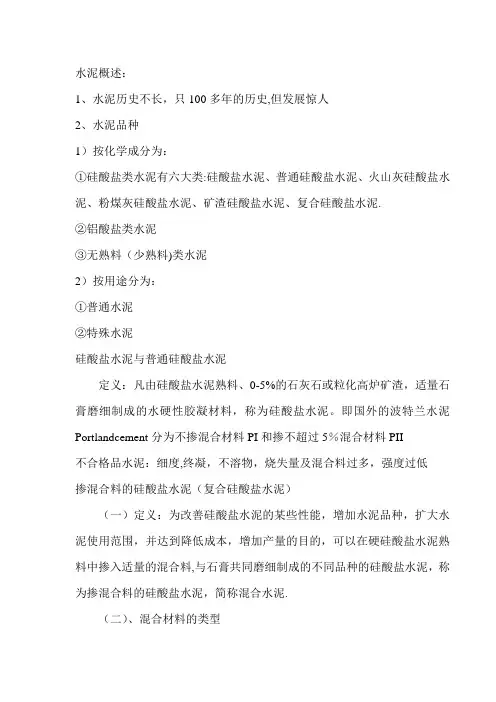

水泥概述：1、水泥历史不长，只100多年的历史,但发展惊人2、水泥品种1）按化学成分为：①硅酸盐类水泥有六大类:硅酸盐水泥、普通硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥、复合硅酸盐水泥.②铝酸盐类水泥③无熟料（少熟料)类水泥2）按用途分为：①普通水泥②特殊水泥硅酸盐水泥与普通硅酸盐水泥定义：凡由硅酸盐水泥熟料、0-5%的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥。
即国外的波特兰水泥Portlandcement分为不掺混合材料PI和掺不超过5％混合材料PII不合格品水泥：细度,终凝，不溶物，烧失量及混合料过多，强度过低掺混合料的硅酸盐水泥（复合硅酸盐水泥）（一）定义：为改善硅酸盐水泥的某些性能，增加水泥品种，扩大水泥使用范围，并达到降低成本，增加产量的目的，可以在硬硅酸盐水泥熟料中掺入适量的混合料,与石膏共同磨细制成的不同品种的硅酸盐水泥，称为掺混合料的硅酸盐水泥，简称混合水泥.（二）、混合材料的类型1、活性混合料，分为：粒化高炉矿渣、火山灰质混合材料、粉煤灰2、非活性混合料(又称填充性混合材料)，如：石英砂、石灰石、粘土等，以及不符合技术要求的粒化高炉矿渣、粉煤灰及火山灰质混合材料。
（三）混合水泥种类1、矿渣硅酸盐水泥,简称矿渣水泥，代号PS凡由硅酸盐水泥熟料和粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料，即为矿渣硅酸盐水泥。
2、火山灰水泥，简称火山灰水泥,代号PP凡由硅酸盐水泥熟料和火山灰质混合料，适量石膏磨细制成的水硬性胶凝材料，即为火山灰质硅酸盐水泥。
3、粉煤灰硅酸盐水泥，简称粉煤灰水泥，代号PF凡由硅酸盐水泥熟料和粉煤灰,适量石膏磨细制成的水硬性胶凝材料,即为矿渣硅酸盐水泥。
粉煤灰水泥的性能及应用1)、粉煤灰水泥凝结硬化缓慢,早期强度低,后期强度高，甚至赶上或明显地超过硅酸盐水泥。
2）、粉煤灰内比表面积较小，吸附水的能力小,因而这种水泥干缩性小，抗裂性较强。
建筑工程广泛使用的五种水泥及其代号
建筑工程广泛使用的五种水泥及其代号硅酸盐水泥代号P·Ⅰ，P·Ⅱ普通硅酸盐水泥、代号P·O矿渣硅酸盐水泥、代号P·S火山灰质硅酸盐水泥、代号P·P粉煤灰硅酸盐水泥、代号P·F硅酸盐水泥和普通硅酸盐硅酸盐水水泥在硅酸盐系水泥品种中，硅酸盐水泥和普通硅酸盐水泥的组成相差较小，性能较为接近。
一、硅酸盐水泥的定义按《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）规定：凡由硅酸盐水泥熟料、0～5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。
硅酸盐水泥分两种类型，不掺加石灰石和粒化高炉矿渣的称I 型硅酸盐水泥，代号P·I；在粉磨时掺加不超过水泥重量5%的石灰石或粒化高炉矿渣混合材料的称II型硅酸盐水泥，代号P·II。
二、硅酸盐水泥的水化和凝结硬化水泥加水拌合后，最初形成具有可塑性的浆体（称为水泥净浆），随着水泥水化反应的进行逐渐变稠失去塑性，这一过程称为凝结。
此后，随着水化反应的继续，浆体逐渐变为具有一定强度的坚硬的固体水泥石，这一过程称为硬化。
可见，水化是水泥产生凝结硬化的前提，而凝结硬化则是水泥水化的必然结果。
（一）硅酸盐水泥的水化硅酸盐水泥与水拌合后，其熟料颗粒表面的四种矿物立即与水发生水化反应，生成水化产物。
各矿物的水化反应如下：2（3CaOSiO2）+6H2O=3CaO2SiO23H2O（水化硅酸钙凝胶）+3Ca（OH）2（氢氧化钙晶体）2（2CaOSiO2）+4H2O=3CaO2SiO23H2O+Ca（OH）23CaOAl2O3+6H2O=3CaOAl2O36H2O （水化铝酸钙晶体）4CaOAl2O3Fe2O3+7H2O=3CaOAl2O36H2O+CaOFe2O3H2O （水化铁酸钙凝胶）上述反应中，硅酸三钙的水化反应速度快，水化放热量大，生成的水化硅酸钙（简写成C-S-H）几乎不溶于水，而以胶体微粒析出，并逐渐凝聚成为凝胶。
水泥的分类及特性
1硅酸盐水泥(Portland cement) 是以硅酸钙为主要矿物组成的水泥的统称，国际上统称为波特兰水泥。
这类水泥包括不掺或掺有混合材料的各种硅酸盐水泥，中国按其混合材料的掺加情况，共分为如下五类。
硅酸盐水泥在硅酸盐水泥熟料中加入适量石膏，磨细而成的水泥，分425、525、625、725四个标号。
其早期强度比其他几种硅酸盐水泥高5～10％,抗冻性和耐磨性较好，适用于配制高标号混凝土，用于较为重要的土木建筑工程。
2普通硅酸盐水泥简称普通水泥。
由硅酸盐水泥熟料掺加少量混合材料和适量石膏磨细而成。
混合材料的加入量根据其具有的活性大小而定。
按中国标准规定:普通水泥中如掺加活性混合材料（如粒化高炉矿渣、火山灰、粉煤灰等）,其掺加量按重量计不得超过15％,允许用不超过 5％的窑灰（用回转窑生产硅酸盐类水泥熟料时,随气流从窑尾排出的灰尘,经收尘设备收集所得的干燥粉末）或不超过10％的非活性混合材料代替；掺加非活性混合材料不得超过10％。
普通水泥分为275、325、425、525、625和 725六个标号,广泛用于制做各种砂浆和混凝土。
3矿渣硅酸盐水泥简称矿渣水泥。
由硅酸盐水泥熟料和粒化高炉矿渣，加入适量石膏磨细而成。
中国标准规定：水泥中粒化高炉矿渣掺加量按重量计为20～70％；允许用不超过混合材料总掺量 1/3的火山灰质混合材料（包括粉煤灰）、石灰石、窑灰来代替部分粒化高炉矿渣,这些材料的代替数量分别不得超过15％、10％、8％；允许用火山灰质混合材料与石灰石，或与窑灰共同来代替矿渣，但代替的总量不得超过15％，其中石灰石不得超过10％、窑灰不得超过8％;替代后水泥中的粒化高炉矿渣不得少于20％。
矿渣水泥是中国目前产量最大的水泥品种,分为275、325、425、525和625五个标号。
与普通硅酸盐水泥相比，矿渣水泥的颜色较浅，比重较小，水化热较低，耐蚀性和耐热性较好，但泌水性较大，抗冻性较差，早期强度较低,后期强度增进率较高,因此需要较长的养护期。
水利工程建筑材料4水泥
石膏过量安定性不良
石膏的掺量一定要适量，如果掺量过多，在水泥硬化后 还会继续生成水化硫铝酸钙，因水化硫铝酸钙自身含有 大量的结晶水，生成时体积膨胀约2.5倍，会导致硬化后 的水泥石开裂而破坏。
（5）硅酸盐水泥的技术性质
1）细度
定义
细度－－指水泥颗粒的粗细程度。通常水泥颗粒的粒径 为7~200um。 讨论与分析
铁相、无水硫铝 有自应力铁铝酸盐水泥、膨胀铁铝 酸钙、硅酸二钙 酸盐水泥、快硬铁铝酸盐水泥等 活性二氧化硅 活性氧化铝 石灰火山灰水泥、石膏矿渣水泥、 低热钢渣矿渣水泥等
（2）按性能和用途分
硅酸盐水泥 普通硅酸盐水泥 矿渣硅酸盐水泥
通用水泥
粉煤灰硅酸盐水泥
火山灰质硅酸盐水泥 复合硅酸盐水泥
水 泥
专用水泥
讨论与分析
定义
试验方法
2）硅酸盐水泥的标准稠度用水量
讨论与分析
为什么在测定水泥的凝结时间、体积安定性时， 要将水泥净浆拌到标准稠度，也就是一个规定的 稠度呢？
为了使试验结果 具有可比性
2）硅酸盐水泥的标准稠度用水量
定义
标准稠度用水量指水泥浆达到规定的标准稠 度时，所需要的用水量，是对水泥性质检验的准 备性指标。由于用水量的多少，能直接影响凝结 时间和体积安定性等性质的测定，因此，必须在 规定的稠度下进行试验。按国家标准GB/T13462001的规定试验。
3）硅酸盐水泥的凝结时间
GB规定
初凝时间不得 早于45min 终凝时间不得 迟于6.5h。
同时规定:凝结时间不符合规定者为不合格品。
3）硅酸盐水泥的凝结时间 试验方法 水泥的凝结时间的测定，是以标准稠度 用水量拌制的水泥净浆，在规定的温度 和湿度条件下，用凝结时间测定仪来测 定。
硅酸盐水泥 论文
河南大学土木建筑学院课题：硅酸盐水泥硅酸盐水泥胶凝材料是指在物理、化学作用下，从具有可塑性的浆体逐渐变成坚固石状体的过程，能将其他物料胶结为整体并具有一定机械强度的物质。
因其具有原料丰富、生产成本低、耐久性好、适应性强、耐火性好等众多优点而广泛应用于工业、民用建筑、水利工程等建设之中，成为在国民经济及人民生活中不可缺少的重要材料。
胶凝材料一般可分为有机和无机两类。
有机胶凝材料是指各种树脂和沥青等；无机胶凝材料又可分为水硬性和非水硬性。
水硬性胶凝材料在拌水后技能在空气中硬化一，又能在水中硬化并具有强度，通常称为水泥，如硅酸盐水泥、铝酸盐水泥、硫酸盐水泥等；非水硬性胶凝材料是指不能在水中硬化，但能在空气中或其他条件下硬化，如石灰、石膏、镁质胶凝材料等等。
在众多的胶凝材料中，水泥占有尤为突出的，它是基本建设的主要原料之一，广泛应用于工业、农业、国防、交通、城市建设、水利及海洋开发等工程建设。
水泥工业的发展对保证国家建设和提高生活水平具有十分重要的意义。
水泥按其主要矿物组成可分为硅酸盐水泥、铝酸盐水泥、铁铝酸盐水泥、氟铝酸盐水泥、少熟料或无熟料水泥。
水泥的主要技术特征是：水硬性（分为快硬和特快硬两类）；水化热（分为中热和低热两类）；抗硫酸盐性（分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀）；膨胀性（分为膨胀和自应力）；耐高温性（铝酸盐水泥的耐高温性以水泥中氧化铝含量分级）。
在水泥诸多品种中，硅酸盐水泥是应用最广泛和研究最多的。
在此从硅酸盐水泥的分类、生产、技术要求、性能及应用等方面对硅酸盐水泥进行简单的研究分析。
所谓硅酸盐水泥是指从黏土和石灰石为原料，经高温煅烧得到以硅酸盐钙为主要成分的熟料，加入0—5％的混合材料和适量石膏磨细制成的水硬性胶凝材料，国际上统称为波特兰水泥。
硅酸盐水泥的分类硅酸盐水泥包括纯熟料硅酸盐水泥和掺混合材料硅酸盐水泥两类，我国按其混合材料的掺加情况，共分为如下五类：纯熟料硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥粉煤灰硅酸盐水泥。
水泥的分类和命名
水泥的分类和命名一、水泥按用途及性能分为三类：1、通用水泥，一般土木建筑工程通常采用的水泥。
通用水泥主要是指：GB175—1999、GB1344—1999和GB12958—1999规定的六大类水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。
2、专用水泥，专门用途的水泥。
如：G级油井水泥，道路硅酸盐水泥。
3、特性水泥，某种性能比较突出的水泥。
如：快硬硅酸盐水泥、低热矿渣硅酸盐水泥、膨胀硫铝酸盐水泥。
二、水泥按其主要水硬性物质名称分为：（1）硅酸盐水泥，即国外通称的波特兰水泥；（2）铝酸盐水泥；（3）硫铝酸盐水泥；（4）铁铝酸盐水泥；（5）氟铝酸盐水泥；（6）以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。
三、水泥按需要在水泥命名中标明的主要技术特性分为：（1）快硬性：分为快硬和特快硬两类；（2）水化热：分为中热和低热两类；（3）抗硫酸盐性：分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀两类；（4）膨胀性：分为膨胀和自应力两类；（5）耐高温性：铝酸盐水泥的耐高温性以水泥中氧化铝含量分级。
四、水泥命名的一般原则：水泥的命名按不同类别分别以水泥的主要水硬性矿物、混合材料、用途和主要特性进行，并力求简明准确，名称过长时，允许有简称。
通用水泥以水泥的主要水硬性矿物名称冠以混合材料名称或其他适当名称命名。
专用水泥以其专门用途命名，并可冠以不同型号。
特性水泥以水泥的主要水硬性矿物名称冠以水泥的主要特性命名，并可冠以不同型号或混合材料名称。
以火山灰性或潜在水硬性材料以及其他活性材料为主要组分的水泥是以主要组分的名称冠以活性材料的名称进行命名，也可再冠以特性名称，如石膏矿渣水泥、石灰火山灰水泥等。
五、主要水泥产品的定义：1、水泥：加水拌和成塑性浆体，能胶结砂、石等材料既能在空气中硬化又能在水中硬化的粉末状水硬性胶凝材料。
2、硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥，分P.I和P.II,即国外通称的波特兰水泥。
火山灰质硅酸盐水泥特点
火山灰质硅酸盐水泥特点
火山灰质硅酸盐水泥是指将火山灰与石灰石和其他原材料一起烧制制得的一种水泥。
它的主要特点如下：
1. 抗硫酸盐侵蚀能力强：火山灰质硅酸盐水泥在烧制时添加了火山灰等质地细腻的材料，其产生的孔隙度小，更难被硫酸盐破坏，因此其抗硫酸盐侵蚀能力强。
2. 抗碳化能力强：火山灰质硅酸盐水泥的成分中含有大量的硅酸盐，能够有效阻止CO2等物质的侵蚀，因此其抗碳化能力强。
3. 抗裂性能好：水泥中加入火山灰等细粉末材料，可填补充填空隙，改善了水泥的致密性，提高了抗裂性能。
4. 水泥强度高：火山灰质硅酸盐水泥中含有的火山灰等材料，使得水泥基体的物理性能得到了有效的改善，具有良好的机械性能和强度。
总的来说，火山灰质硅酸盐水泥是一种优良的建筑材料，具有一系列突出的特点，广泛应用于水利、交通、民用建筑等领域。
火山灰质硅酸盐水泥
、石膏按一定比例一起入磨或分别粉磨再进行混合。这是 常见的工艺。
在实际生产中，通过调整水泥熟料、混合材料、石膏 的配比及合理控制出磨水泥的细度等，可以生产出不同标 号的火山灰水泥。
精选完整ppt课件
3
8.3 火山灰质硅酸盐水泥
3、混合材料的掺量 混合材料掺量多少，直接影响所生产水泥的
相同。 火山灰水泥的技术要求中，氧化镁、水泥细度、凝结
时间、安定性、强度指标均同于矿渣水泥的技术要求，但 SO3在水泥中的含量不得超过3.5%。如果火山灰水泥中混 合材料总掺量＞30%，熟料中MgO含量为5.0%~6.0%时， 制成的水泥可不作压蒸试验。
精选完整ppt课件
2
ห้องสมุดไป่ตู้
8.3 火山灰质硅酸盐水泥
8.3 火山灰质硅酸盐水泥
1、生产技术要求 火山灰质硅酸盐水泥简称火山灰水泥，代号P·P。它是
由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成 的水硬性胶硬材料。水泥中火山灰质混合材掺加量按质量百 分比计为20%~40%。
精选完整ppt课件
1
8.3 火山灰质硅酸盐水泥
1、生产技术要求 火山灰水泥的材料要求、强度等级与矿渣硅酸盐水泥
性质、标号及水泥的成本等。火山灰水泥中混合 材料的掺加量按质量百分比计为20%~40%。
精选完整ppt课件
4
8.3 火山灰质硅酸盐水泥
4、性能 1）泌水率低，保水性好； 2）水化热小，而耐腐蚀性好 ； 3）需水量大，干缩性大，抗冻性差； 4）早期强度低，但后期强度较高甚至可以赶上或超 过硅酸盐水泥。
精选完整ppt课件
6
精选完整ppt课件
各种硅酸盐水泥的标准
通用硅酸盐水泥《通用硅酸盐水泥标准》由国家质量监督检验检疫总局和国家标准化管理委员会于2007年11月9日发布，2008年6月1日起实施，标准个性编号GB175-2007。
该标准自实施之日起代替之前三个水泥标准，分别为：GB175-1999《硅酸盐、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》。
其与欧洲水泥标准EN197-1:2000《通用波特兰水泥》的一致性为非等效。
与GB175-1999、GB1344-1999、GB12958-1999相比，GB175-2007标准作了28项修改，主要取消了普通水泥中32.5水泥等级，限制了混合材品种，调整了部分水泥的混合材掺材量，增加了氯离子的限量要求，严格了包装水泥重量要求等。
标准修订编制说明自1953年我国第一个统一的水泥标准诞生至今,我国通用硅酸盐水泥标准已经历了4次修订.1996年我国开始了强度检验方法等同采用ISO标准的研究,1999年颁布了以新强度检验方法标准为核心的六大通用水泥标准,这标志着我国水泥标准已完全与国际接轨.在1998~1999年修订GB175,GB1344,GB12958三项标准时,主要是配合我国水泥强度检验方法与国际接轨,在原92版标准的基础上只对水泥强度检验方法和强度标号进行了修订,大部分内容维持了92版标准.这样现行标准在实施中一些问题就显现出来,针对这些问题,中国建材院水泥新材所于2004年开始修订水泥标准,现已完成报批稿.现行标准在使用中出现的问题1,关于三项标准的整合GB175-1999\GB1344-1999\GB12958-1999按照国家标准化管理委员会对国家标准进行清理整顿的要求,同时参考欧洲水泥标准EN197-1:2000《通用波特兰水泥》,此次修订将三项标准合并为一个标准,统称为通用硅酸盐水泥2,关于定义和组成按照GB/T1.1-2000《标准化工作导则》的要求,定义中不能包含要求,水泥组分的含量不能在定义中体现.3,关于普通硅酸盐水泥的名称及取消普通32.5水泥的理由我国普通硅酸盐水泥是五十年代初学习苏联标准而得名的.由于普通硅酸盐水泥性能是硅酸盐熟料起主导作用,混合材起辅助作用,而少量的混合材对于节能,环保等方面有明显的社会经济效益,其使用量约占70%.近几年来,新型水泥生产工艺不断发展,水泥熟料质量的不断提高,粉磨技术的不断进步,为水泥中多掺混合材创造了条件,因此水泥品种设置和强度等级不匹配的问题愈来愈突出,绝大部分水泥企业按标准规定加入混合材实际是无法生产出32.5等级的普通水泥,如果不突破混合材掺量就肯定是富裕强度很大,甚至超出二个强度等级,由于水泥产品附加值很低,这样一来水泥企业损失很大.根据调查结果分析,生产P.O42.5水泥,最大混合材掺加量可以达到26%,平均水平20%;生产P.O32.5水泥,最大混合材掺量可以达到48%,平均28%.因此强度等级与混合材掺量不匹配也是我国普通水泥混合材使用混乱的主要原因.同时,生产水泥熟料需要消耗大量资源,能源,还排放大量有害气体,因此我们希望水泥企业能生产出高品质的水泥熟料,再依据不同工程的需要生产不同品种的水泥.4,关于混合材种类及允许掺量确定通用硅酸盐水泥允许使用混合材的原则:1)保证水泥质量;2)有利于水泥产品质量的管理;3)混合材量大,面广;4)对人体无害.部分水泥的混合材掺量进行了调整,具体见标准.5,关于石膏种类增加了混合石膏.6,关于助磨剂用量1%改为0.5%7,关于技术指标的一些调整.标准的内容1 本标准与欧洲水泥标准ENV197-1:2000《通用波特兰水泥》的一致性为非等效.2 标准的全文强制改为条文强制.如:碱含量,细度作为选择性指标.3 增加了通用硅酸盐水泥的定义.定义:以硅酸盐水泥熟料,适量的石膏,或/和混合材料制成的水硬性胶凝材料.4 将组分与材料合并为一章原版GB175-1999,GB1344-1999,GB12958-1999第4章,本版第4章.4.1 普通硅酸盐水泥中"掺活性混合材料时,最大掺量不超过15%.其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替"改为"活性混合材料掺加量为>5%且≤20%",其中允许用不超过水泥质量5%且符合本标准4.2.5条的窑灰或不超过水泥质量8%且符合本标准4.2.3条的非活性混合材料代替."_4.2 将矿渣硅酸盐水泥中矿渣掺加量由"20%~70%"改为">20%且≤70%",并分为A型和B 型.A型矿渣掺量>20%且≤50%.代号P.S.A;B型矿渣掺量>50%且≤70%,代号P.S.B;4.3 将火山灰质硅酸盐水泥中火山灰质混合材料掺量由"20%~50%"改为">20%且≤40%"; 4.4 将复合硅酸盐水泥中混合材料总掺加量由"应大于15%,但不超过50%"改为">20%且≤50%"4.5 材料中增加了粒化高炉矿渣粉;4.6 取消了复合硅酸盐水泥中允许掺加粒化精炼铬铁渣,粒化增钙液态渣,粒化碳素铬铁渣,粒化高炉钛矿渣等混合材料及符合附录A新开辟的混合材料,并将附录A取消;说明:1 我国现行标准中规定了不同品种水泥混合材料的掺加量超过允许掺量为不合格品,但标准中没有明确混合材料掺加量的测定方法,从而引起了广泛的争议.2 混合材掺量作为合格判定项目产生的历史背景在GB175-1999和GB1345-1999标准中,不合格品判定条款中规定"凡水泥细度……或混合材掺加量超过最大限量时……为不合格品".这一条款产生于1984年.当时我国刚刚进行改革开放,水泥年产量接近14000万吨,严重供不应求.为了满足经济建设的需要小水泥工业得到了很大的发展,但多数立窑熟料质量差,生产水泥时大都需要依靠掺混合材来改善水泥的安定性,针对这一情况为了防止水泥中混合材的超标,1984年修订时将混合材超量作为水泥不合格判定依据之一.当时既没有可供全国统一使用的混合材测定方法标准,也没有在产品标准中规定的试验方法,然而标准实施后并没有出现如今的问题,主要是当时政府对企业具有无可代替的管束力,只要标准规定,行业主管部门就可以通过行政手段,或制定条例,规程对企业进行干预,所以这一规定对保证我国水泥质量,促进水泥质量提高起到了重要作用.在今天行业主管职能只限于宏观调空的情况下来执行这一规定,确实存在没有统一方法的困难,虽然各地技术监督部门为了查处水泥中混合材掺量超标问题,采取自选测试方法,指定检测机构的测定结果作为合格判定,甚至处罚的依据.但由于缺乏执法的依据,受罚水泥企业并不服气,而且抱怨很多.因此这一规定已经不在适应我国当前的实际情况,应该进行修订.3 混合材对水泥性能的影响世界各国对通用水泥品种的划分都是以水泥中混合材品种变化和掺加量多少来规定的.这是由于混合材品种和掺加量的变化,会对水泥的性能产生影响.同一种混合材,掺量对水泥性能的影响是渐变的,相同种类的混合材对水泥性能的影响在品质内涵或影响程度上存在较大的差别,正因为可以掺入不同特性的混合材来调整硅酸盐水泥的性能,使得硅酸盐水泥具有更广泛的性能特点和更广泛的适用范围.为了合理使用具有不同性能特点的水泥,世界各国标准都把混合材引起性能变化范围基本相同的水泥划分为一个品种.我国现行标准的品种划分,基本上是建立在上世纪六十年代和七十年代的试验基础上.3.1 矿渣掺量与强度的关系掺加矿渣混合材料对于混合粉磨和分别粉磨的变化规律一致.对于3天,7天抗压强度,随掺量增加呈明显下降趋势,只是在掺量大于50%后,强度下降幅度略微缓和;而对于28天抗压强度,随掺量增加呈下降趋势,但掺量大于35%后强度下降幅度更为明显.矿渣掺量大于50%后性能变化加剧.>50且≤70b>20且≤50b矿渣≥30且<50≥50且20且≤40粉煤灰≥60且20且≤40火山灰质混合材料≥60且<80熟料+石膏P·P代号火山灰硅酸盐水泥水泥熟料质量的提高影响水泥性能的变化,而混合材品种与掺量的不同对水泥性能又有很大的影响,但水泥性能随混合材掺量的变化规律与上世纪60~70年代的试验研究结果基本一致.5 增加了M类混合石膏,取消了A类硬石膏(原版GB175-1999,GB1344-1999,GB12958-1999中第3章,本版第4.2.2.1条)4.2.2.1 天然石膏:应符合GB/T 5483中规定的G类或M类二级(含)以上的石膏或混合石膏.4.2.2.2 工业副产石膏:工业生产中以硫酸钙为主要成分的副产物.采用工业副产石膏时,应经过试验验证,证明对水泥性能无害.说明:现行标准中规定水泥可以使用符合相关标准要求的二水石膏和硬石膏.但在水泥实际生产中,为了改善硬石膏与外加剂的适应性,一般多和二水石膏混合用,形成实际上使用的混合石膏;同时以混合石膏形态存在的脱硫石膏也开始广泛用于水泥生产.因此本标准增加允许"混合石膏"种类用于水泥生产.同时,单独使用硬石膏会引起水泥与部分减水剂的不适应,造成急凝,瞬凝现象,因此本标准取消了水泥中允许使用硬石膏的规定.6 助磨剂允许掺量由"不超过水泥质量的1%"改为"不超过水泥质量的0.5%";7 普通水泥强度等级中取消了32.5和32.5R;说明:普通32.5水泥混合材掺量超标的客观原因是:水泥熟料质量的提高及粉磨技术的不断进步,为水泥中多掺混合材料创造了条件,因此水泥品种设置和强度等级不匹配的问题越来越突出,绝大部分水泥企业按标准规定加入混合材料实际是无法生产出32.5等级的普通硅酸盐水泥,如不突破混合材掺量就肯定是富裕强度很大,甚至超出二个等级,由于水泥附加值很低,这样一来水泥企业损失很大.同时生产水泥熟料需要消耗大量资源,能源,还排放大量有害气体.取消普通硅酸盐水泥32.5强度等级,将水泥品种划分为两个层次,如果用户需要高强度等级的水泥主要选择P.Ⅰ,P.Ⅱ,P.O;需要低强度等级水泥主要选择P.S,P.C,P.F,P.P等.8 将矿渣硅酸盐水泥,火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥和复合硅酸盐水泥中"熟料中的氧化镁含量"改为"水泥中的氧化镁含量",其中要求P.S.A型,P.F型,P.P型,P.C型水泥中的氧化镁含量不大于6.0%,并加注b说明"如果水泥中氧化镁含量大于6.0%时,应进行水泥压蒸试验并合格".S.B型无要求.氧化镁含量超标造成的破坏XRD实验结果压蒸实验前后9 增加了氯离子限量的要求,即水泥中氯离子含量不大于0.06%说明:由于水泥混凝土中氯离子含量会引起钢筋锈蚀,从而导致混凝土开裂破坏.欧洲所有品种小于0.1%.对予应力应严格控制;日本:普通水泥小于0.035%,早强,超早强,中热,低热,抗硫酸盐等小于0.02%,其它品种没有规定.其他国家没有规定._钢筋的腐蚀――电化学反应过程钢筋混凝土结构中的钢筋腐蚀主要是电化学腐蚀,这是由于混凝土空隙中的水分通常以饱和的氢氧化钙的溶液形式存在,其中还含有一些氢氧化钠和氢氧化钙,pH值为12.5.在这样的强碱性的环境中,钢筋表面形成钝化膜,它是厚度为2×10-9- 6×10-9m 的水化氧化物(nFe203·mH2O),阻止钢筋进一步腐蚀.但是,当钢筋表面的钝化膜受到破坏,成为活化态时,钢筋就容易腐蚀.呈活化态的钢筋表面所发生的腐蚀反应的电化学机理是,当钢筋表面有水分存在时,就发生铁电离的阳极反应和溶液中氧还原的阴极反应,相互以等速度进行,其反应式如下:阳极反应2Fe-4e-→2Fe2+阴极反应O2+2H2O+4e-→4OH-腐蚀过程的全反应是阳极反应和阴极反应的组合,在钢筋表面析出氢氧化亚铁,其反应式为2Fe+02+2H20→2Fe2++4OH-→2Fe(0H)24Fe(OH)2+02+2H2O→4Fe(OH)3该化合物被溶解氧化后生成氢氧化铁Fe(OH)3,并进一步生成nFe2O3·mH2O (红锈),一部分氧化不完全的变成Fe304(黑锈),在钢筋表面形成锈层.红锈体积可大到原来体积的4倍,黑锈体积可大到原来的两倍.铁锈体积膨胀,对周围混凝土产生压力,将使混凝土沿钢筋方向开裂,进而使保护层成片脱落,而裂缝及保护层的剥落又进一步导致钢筋更剧烈的腐蚀.氯离子很容易引起钢筋锈蚀,有三种理论解释氯离子锈蚀的电化学作用.(1)氧化膜理论――钢筋在碱性介质中生成氧化膜,可以保护钢筋不受侵蚀,氯离子比其它离子(例如硫酸根离子)更容易通过膜的缺陷或孔隙穿透氧化膜.另一种意见认为氯离子能分散氧化膜使之更宜穿透,引起锈蚀.(2)吸附理论――氯离子吸附于钢筋表面,促进金属离子的水化,因而使金属更容易溶解.(3)过渡络合物理论――按照这个理论,氯离子生成氯化铁,氯化铁自阳极扩散从而破坏Fe(0H)2保护层,使腐蚀继续进行.氯化铁在电极不远处转化为氢氧化铁沉淀,氯离子自阳极传导更多的铁离子.现场的经验及研究表明,对于受氯离子污染的已建结构,0.026%的氯离子浓度足以破坏钝化膜而引起钢筋的破坏.其主要反应式如下,反应最终产物氢氧化铁Fe(0H)3即是铁锈.2Fe-4e-→2Fe2+Fe2+ +2C1-+4H20→FeC12·4H20FeC12·4H20→2Fe(OH)2↓+2C1-+2H++2H204Fe(OH)2+02+2H2O→4Fe(OH)3↓10 将各强度等级的普通硅酸盐水泥的强度指标改为和硅酸盐水泥一致,将各强度等级复合硅酸盐水泥的强度指标改为和矿渣硅酸盐水泥,火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥一致;11 增加了45μm方孔筛筛余不大于30%作为选择性指标;6.3.4细度(选择性指标)硅酸盐水泥和普通硅酸盐水泥以比表面积表示,不小于300m2/kg;矿渣硅酸盐水泥,火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥和复合硅酸盐水泥以筛余表示,80μm方孔筛筛余不大于10%或45μm方孔筛筛余不大于30%.说明:水泥磨得越细,水泥水化速度越快,强度越高.但与此对应的是水泥需水量增大,干缩增大,施工性能变差等负面影响.在熟料矿物组成,水泥组成固定的情况下,这些就只有通过水泥细度在一定范围内调整.细度的作用由产品质量保证向性能调控作用转变.增加了选择水泥组分试验方法的原则和定期校核要求.7.1 组分由生产者按GB/T12960或选择准确度更高的方法进行.在正常生产情况下,生产者应至少每月对水泥组分进行校核,年平均值应符合本标准第4.1条的规定,单次检验值应不超过本标准规定最大限量的2%.为保证组分测定结果的准确性,生产者应采用适当的生产程序和适宜的方法对所选方法的可靠性进行验证,并将经验证的方法形成文件.13 将"按0.50水灰比和胶砂流动度不小于180mm来确定用水量"的规定的适用水泥品种扩大为火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥,复合硅酸盐水泥和掺火灰质混合材料的普通硅酸盐水泥.7.5 强度___ 按GB/T17671进行.但火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥,复合硅酸盐水泥和掺火山灰质混合材料的普通硅酸盐水泥在进行胶砂强度检验时,其用水量按0.50水灰比和胶砂流动度不小于180mm来确定.当流动度小于180mm时,须以0.01的整倍数递增的方法将水灰比调整至胶砂流动度不小于180mm.胶砂流动度试验按GB/T2419进行,其中胶砂制备按GB/T17671进行.14 编号与取样中增加了年生产能力"200万吨以上"的级别.200万吨以上,不超过4000吨为一编号;_____ 120万吨～200万吨,不超过2400吨为一编号;说明:上述对于生产企业的约束,工程依然按照验收规程进行检验,即袋装200吨,散装500吨为一个批号.15 将"出厂水泥应保证出厂强度等级,其余技术要求应符合本标准有关要求"改为"经确认水泥各项技术指标及包装质量符合要求时方可出厂. "16 增加了出厂检验项目.出厂检验项目为6.1,6.3.1,6.3.2,6.3.3条.17 取消了废品判定.18 不合格判定中取消了细度和混合材料掺加量的规定,将判定规则改为"检验结果符合本标准6.1,6.3.1,6.3.2,6.3.3条技术要求为合格品.检验结果不符合本标准6.1,6.3.1,6.3.2,6.3.3条中任何一项技术要求为不合格品. "19 检验报告中增加了"合同约定的其他技术要求".20 交货与验收中增加了"水泥安定性仲裁检验时,从水泥取样之日起10天以内完成.如超过10天进行安定性检验不合格,则为不合格."21 包装标志中将"且应不少于标志质量的98% "改为"且应不少于标志质量的99% ".22 包装标志中将"火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥和复合硅酸盐水泥的两侧印刷采用黑色."改为"火山灰质硅酸盐水泥,粉煤灰硅酸盐水泥和复合硅酸盐水泥的两侧印刷采用黑色或蓝色."本文来自: 中国质量热讯社区[url][/url]中国质量热讯-质量技术监督人士的网络家园!试说明生产硅酸盐水泥时为什么必须掺入适量石膏？水泥熟料中的铝酸三钙遇水后，水化反应的速度最快，会使水泥发生瞬凝或急凝。
火山灰质硅酸盐水泥
火山灰质硅酸盐水泥
火山灰质硅酸盐水泥，简称火山水泥，是一种新型多元硅酸水泥，也是一种新型节能
环保装配式建筑材料。
它以高纯度火山灰骨料、外加剂经特定比例配制而成，保证水化平
衡良好，该材料的基础特性，与传统水泥类似，但整体性能优越许多。
火山灰质硅酸盐水泥具有若干优点：第一，对环境友好，材料本身资源充足，性质清洁，不与大气污染累及，完全符合国家环保建筑材料产品的要求。
第二，耐久性优异，材
料施工现浇无收缩裂缝，能有效地抵抗快速温度变化和冻融，能有效地抵抗潮湿和老化，
满足高效耐久的施工要求；第三，加气性能优秀，比传统水泥强度更高，施工使用更加节省，减少因施工难度增加而带来的时间费用，长期使用可有效减少施工成本；第四，抗渗
性优良，可以有效地抵抗水雾，避免建筑物潮湿积水，能够有效防止后期出现漏水等问题，可以延长建筑物的使用寿命；第五，抗震强度高，使用该类材料施工的建筑，能够更好地
抵抗震动，从而受骇风震灾威胁更低。
火山灰质硅酸盐水泥是目前最先进的建筑材料之一，具有节能环保、耐久性好、冶熔
性佳、加气性强、抗渗性好、抗震强度高等特点，是满足现代环保绿色、节能降耗要求的
一种理想建筑材料。
火山灰质硅酸盐水泥由于其卓越的性能和其他优点，得到了广泛的使用，用于高层和低层建筑物的施工。
甚至可以用于修复历史古迹。
矿渣硅酸盐水泥火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥
矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥1范围本标准规定了矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥的定义与代号、材料要求、强度等级、技术要求、试验方法和检验规则、包装、标志、运输与贮存。
本标准适用于矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 176-1996 水泥化学分析方法（eqv ISO 680:1990）GB/T 203-1994 用于水泥中的粒化高炉矿渣（neq TOCT 3476:1974）GB/T 750-1992 水泥压蒸安定性试验方法GB/T 1345 –1991 水泥细度检验方法（80 µm 筛筛析法）GB/T1346-1989 水泥标准稠度用水量、凝结时间、安定性检验方法（neq ISO/DIS 9597）GB/T 1596-1991 用于水泥和混凝土中的粉煤灰GB/T 2847-1996 用于水泥中的火山灰质混合材料（neq ISO 863:1990）GB/T 5483-1996 石膏和硬石膏（neq ISO1587:1975）GB/T 8074-1987 水泥比表面积测定方法勃氏法（neq ASTM C204:1981）GB 9774-1996 水泥包装袋GB 12573-1990 水泥取样方法GB/T 17671-1999 水泥胶砂强度检验方法（ISO法）（idt ISO 679:1989）JC/T 667-1997 水泥粉磨用工艺外加剂JC/T 742-1984（1996）掺入水泥中的回转窑窑灰3定义与代号3.1矿渣硅酸盐水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料称为矿渣硅酸盐水泥（简称故渣水泥），代号P·S。
火山灰水泥标准
火山灰水泥标准一、火山灰水泥的定义和原理火山灰水泥，是一种特殊的水泥，主要由火山灰质混合材料制成。
其工作原理主要依赖于火山灰与水反应后生成氢氧化钙，再与硅酸盐水泥中的硅酸三钙和铝酸三钙发生反应，生成水化硅酸钙和水化铝酸钙等水硬性矿物。
二、火山灰水泥的种类和特点火山灰水泥主要有以下几种类型：1.矿渣硅酸盐水泥：以粒化高炉矿渣为主要原料，与硅酸盐水泥熟料、适量石膏磨细制成的水泥。
2.火山灰质硅酸盐水泥：以火山灰质混合材料为主要原料，与硅酸盐水泥熟料、适量石膏磨细制成的水泥。
3.粉煤灰硅酸盐水泥：以粉煤灰为主要原料，与硅酸盐水泥熟料、适量石膏磨细制成的水泥。
火山灰水泥的特点主要包括：水化热低、抗渗性能好、抗冻性好、耐腐蚀性好等。
此外，由于其原料中含有大量的活性二氧化硅、活性三氧化二铝等，使其具有较高的后期强度。
三、火山灰水泥的生产工艺与流程火山灰水泥的生产工艺主要包括以下步骤：1.配料与混合：将火山灰质混合材料、硅酸盐水泥熟料以及适量的石膏进行混合。
2.粉磨：将混合好的原料进行粉磨，使原料达到一定的细度。
3.均化与储存：对粉磨后的水泥进行均化处理，以确保质量稳定，然后储存待用。
4.包装与出厂：将合格的水泥进行包装，并出具出厂检验报告。
四、水泥标准与质量检测方法火山灰水泥的质量检测主要包括以下方法：1.对比样品的制备：选取一定量的样品，与已知成分的标准样品进行对比。
2.化学分析：对样品的化学成分进行分析，以确定其成分含量。
3.物理性能检测：检测样品的密度、细度、用水量等物理性能指标。
4.强度检测：根据标准要求，对样品进行不同龄期的抗压强度、抗折强度等强度检测。
5.其他性能检测：如抗渗性能、抗冻性能等其他特殊性能的检测。
五、应用领域及案例分析火山灰水泥由于其特殊的性能，主要应用于以下几个方面：1.大体积混凝土：由于其水化热低，适合用于大体积混凝土结构。
2.抗渗要求高的工程：由于其抗渗性能好，适合用于地下室、水池等工程。
水泥的技术性质
泥的水化反应速度，延缓了凝结时间。
（4）环境温度和湿度
环境温度高，水泥水化快，温度低，则水化反应减慢， 强度增长变缓，当降到零度以下，水泥的水化反应停止。水 的存在是水泥水化的必备条件，只有在潮湿环境中，水泥才 能正常地凝结硬化。因此，在施工过程中，应十分注意保温 保湿养护。
（5）时间（龄期）
水泥的强度随龄期增长而逐渐增长。硅酸盐水泥加水后
水泥的标准稠度用水量受水泥的细度、水泥矿物组成等
因素影响，水泥越细，标准稠度用水量越大。矿物组成中，
（7）外加剂的影响
选择适当外加剂，如减水剂、早强剂、引气剂、膨胀剂 等，可改善水泥的性能。
例1.试说明生产硅酸盐水泥时为什么必须掺入适量石膏？
•水泥熟料中的铝酸三钙遇水后，水化反应的速度最快，会使水 泥发生瞬凝或急凝。为了延长凝结时间，方便施工，必须掺入适 量石膏。 •在有石膏存在的条件下，水泥水化时，石膏能很快与水化铝酸 钙作用生成钙矾石，钙矾石很难溶解于水，它沉淀在水泥颗粒表 面上形成保护膜，从而阻碍了铝酸三钙的水化反应，控制了水泥 的水化反应速度，延缓了凝结时间。 •当石膏掺量过多时，在水泥硬化后，残余石膏与水化铝酸钙继 续反应生成钙矾石，体积增大约1.5倍，也导致水泥石开裂。
性，必须用标准稠度的水泥净浆。
国家标准规定，以标准试杆沉入净浆并距底板6mm 1mm（标准法）或以水泥净浆稠度仪的试锥沉入深度为
28mm 2mm（代用法）时的净浆为“标准稠度”，此
时所需的拌合用水量为该水泥标准稠度用水量。
调整水量法 代用法（试锥法） 测定方法 固定水量法 标准法（试杆法）
• 铁矿粉
采用黄铁矿渣，化学成分为Fe2O3。
•石膏
主要为天然石膏矿、无水硫酸钙等 。
建筑材料——水泥
矿物名称
硅酸三钙
硅酸二钙 铝酸三钙 铁铝酸四钙
化学成分
缩写符号
3CaO·SiO2
C3S
2CaO·SiO2
C2S
3CaO·Al2O3
C3A
4CaO·Al2O3·Fe2O3 C4AF
含量
44％～62％
18％～30％ 5％～12％ 10％～18％
其中，硅酸三钙和硅酸二钙为强度组分，铝酸三钙和铁铝 酸四钙为熔剂组分。
–与之有关的是保水性：此时余水不会析出，但当在真空抽吸 时能析出，这种现象称为保水性。
减少泌水性的措施： ①增加水泥细度。②增加C3A含量。③掺入混合材。 在工程中应杜绝的现象： ①砌筑砂浆要求保水性好，决不能泌水，否则砌体很快吸收浆体
中的水分，从而降低砂浆的塑性和粘结性，影响砌体的整体性。
7．强度与水泥标号
强度是材料在外力荷载作用下，材料抵抗破坏 的能力。（水泥硬化以后石的强度）
水泥强度与矿物组分和水泥细度关系明显。
①水泥细度。②水灰比。③矿物组分：C3S早 强与后期强度都高，而C2S早期强度较低，后 期增长快，一年后可能超过C3S，C4AF和C3A早 强都较高，但后期无增长。④环境条件。
原因：水泥水化后的固相体体积比水化前大，虽然如 此，就整个水泥——水体系来讲，体积反而有的减少， 其原因是主要原因是水化前体系体积包括固、液相， 虽然反应生成物固相增大，但总体积减小。
对于硅酸盐水泥来讲，每100g的缩减总量为7~9ml。 矿物组分化学缩减不同：C3A>C4AF>C3S>C2S。
还有其他水泥：如快硬水泥、油井水泥、彩色水泥 等普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤
灰硅酸盐水泥、复合硅酸盐水泥统称掺混合材料的硅酸盐水泥
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用水泥
通用水泥是建筑工程中应用最 广泛的水泥，它包括硅酸盐水泥、 普通硅酸盐水泥、矿渣硅酸盐水 泥、火山灰质硅酸盐水泥、粉煤 灰硅酸盐水泥和复合硅酸盐水泥 等六大种。
专用水泥
专用水泥是以所用工程名称来 命名的，如砌砖水泥，道路水泥 等。
特种水泥
特种水泥是具有某种突出特性 的水泥，如膨胀水泥，快硬水泥 等。
——取消了复合硅酸盐水泥中允许掺加粒化
精炼铬铁渣、粒化增钙液态渣、粒化碳素铬铁 渣、粒化高炉钛矿渣等混合材料以及符合附录 A新开辟的混合材料，并将附录A取消（原版 GB12958-1999中第4.2、4.3条和附录A）； ——增加了M类混合石膏，取消了A类硬石膏 （原版GB175-1999、GB1344-1999和GB129581999中第3章,本版第5.2.1.1条）； ——助磨剂允许掺量由“不超过水泥质量的 1%”改为“不超过水泥质量的0.5%”（原版 GB175-1999、GB1344-1999和GB12958-1999中 第4.5条，本版第5.2.6条）； ——普通水泥强度等级中取消了32.5和32.5R （原版GB175-1999中第5章，本版第6章）；
建筑工程中使用最多的水泥为 硅酸盐类水泥。
硅酸盐水泥
按国家标准《硅酸盐水泥、普通硅酸盐水泥》 （ GB 175-2007 ）通用硅酸盐水泥 ，对硅酸盐水 泥的定义：与GB175-1999、GB1344-1999、GB129581999相比，本标准主要变化如下：全文强制改为条 文强制；增加了通用硅酸盐水泥的定义；将各品种 水泥的定义取消（原版GB175-1999、GB1344-1999、 GB12958-1999第3章；将组分与材料合并为一章（原 版GB175-1999、GB1344-1999、GB12958-1999第4章， 本版第5章）；普通硅酸盐水泥中“掺活性混合材料 时，最大掺量不超过15%，其中允许用不超过水泥质 量5%的窑灰或不超过水泥质量10%的非活性混合材料 来代替”改为“活性混合材料掺加量为>5%且≤20%， 其中允许用不超过水泥质量8%且符合本标准第5.2.4 条的非活性混合材料或不超过水泥质量5%且符合本 标准第5.2.5条的窑灰代替”（原版GB175-1999中第 3.2条,本版第5.1条
70%”改为“>20%且≤70%”，并分为A型和B型。A 型矿渣掺量>20%且≤50%，代号P.S.A；B型矿 渣掺量>50%且≤70%，代号P.S.B（原版 GB1344-1999中第3.1条,本版第5.1条）； ——将火山灰质硅酸盐水泥中火山灰质混合 材料掺量由“20%～50%”改为“>20%且≤40%” （原版GB1344-1999中第3.2条，本版第5.1 条）； ——将复合硅酸盐水泥中混合材料总掺加量 由“应大于15%，但不超过50%”改为“>20%且 ≤50%”（原版GB12958-1999中第3章，本版第 5.1条）； ——材料中增加了粒化高炉矿渣粉(本版第 5.2.3、5.2.4条)；
——增加了45μm方孔筛筛余不大于30%作为选择性指标（本
版第7.3.4条）； ——增加了选择水泥组分试验方法的原则和定期校核要求（本 版第8.1条）； ——将“按0.50水灰比和胶砂流动度不小于180mm来确定用水 量”的规定的适用水泥品种扩大为火山灰质硅酸盐水泥、粉煤 灰硅酸盐水泥、复合硅酸盐水泥和掺火山灰质混合材料的普通 硅酸盐水泥（原版GB1344-1999第7.5条，本版第8.5条）； ——编号与取样中增加了年生产能力“200×104t以上”的级 别，即：200×104t以上，不超过4000t为一个编号；将“120 万吨以上，不超过1200吨为一个编号”改为“120×104t～ 200×104t，不超过2400t为一个编号”（原版GB175-1999、 GB1344-1999、GB12958-1999中第8.1条，本版第9.1条）； ——将“出厂水泥应保证出厂强度等级，其余技术要求应符合 本标准有关要求”改为“经确认水泥各项技术指标及包装质量 符合要求时方可出厂”（原版GB175-1999、GB1344-1999、 GB12958-1999中第8.2条，本版第9.2条）； ——增加了出厂 检验项目(本版第9.3条)； ——取消了废品判定（原版GB175-1999、GB1344-1999、 GB12958-1999中第9.3条）；
将矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉
煤灰硅酸盐水泥和复合硅酸盐水泥中“熟料中 的氧化镁含量”改为“水泥中的氧化镁含量”， 其中要求P.S.A型、P.P型、P.F型、P.C型水泥 中的氧化镁含量不大于6.0%，并加注b说明 ‘如果水泥中氧化镁含量大于6.0%时，应进行 水泥压蒸试验并合格’；P.S.B型无要求。(原 版GB1344-1999和GB12958-1999中第6.1条，本 版第7.1条)； ——增加了氯离子限量的要求，即水泥中氯 离子含量不大于0.06%（本版第7.1条）； ——将各强度等级的普通硅酸盐水泥的强度 指标改为和硅酸盐水泥一致，将各强度等级复 合硅酸盐水泥的强度指标改为和矿渣硅酸盐水 泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥 一致（原版GB12958-1999中第6.6条，本版第 7.3.3条）；
建筑概论
无机胶凝材料（水泥）
学习目的
水泥是水硬性胶凝材料，是建筑 工程中最主要的材料之一。它不仅可 用于地上工程而且适用于水中或潮湿 环境工程，本节课中的重点介绍硅酸 盐类水泥的性质及应用并对一般类水 泥作以了解。
水泥分类
水泥按矿物组成可分为硅酸 盐水泥、铝酸盐水泥、硫铝酸盐 水泥、铁铝酸盐水泥等。 水泥ቤተ መጻሕፍቲ ባይዱ其性质和用途不同可 分为通用水泥和专用水泥及特种 水泥。
本标准与欧洲水泥标准ENV197-1:2000《通
用波特兰水泥》的一致性程度为非等效 本标准自实施之日起代替GB175-1999《硅 酸盐水泥、普通硅酸盐水泥》、GB13441999《矿渣硅酸盐水泥、火山灰质硅酸盐 水泥、粉煤灰硅酸盐水泥》、GB129581999《复合硅酸盐水泥》三个标准。
—将矿渣硅酸盐水泥中矿渣掺加量由“20%～
