基于fpga的嵌入式系统设计——复习题
嵌入式系统期末考试卷试题库包括答案.docx
《嵌入式系统》试题库一、填空题1、嵌入式系统的基本定义为：以应用中心，以计算机技术为基础，软件硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
2、从模块结构来看，嵌入式系统由三大部分组成，分别是：硬件、软件和开发平台。
3、从层次角度来看，嵌入式系统由四大部分组成，分别是：应用软件层、操作系统层、板级支持包（或硬件抽象层）和硬件层。
4、嵌入式产品的主要度量指标包括：上市时间、设计成本和产品质量。
5、嵌入式系统的设计过程包括：需求分析、规格说明、体系结构设计、构件设计、系统集成和系统测试。
6、需求分析包括：功能性需求分析和非功能性需求分析。
7、确定输入信号是数字信号还是模拟信号属于功能性需求。
8、确定系统的物理尺寸和重量属于非功能性需求。
9、在嵌入式系统的设计过程中，其中规格说明解决“做什么”。
10、在嵌入式系统的设计过程中，其中体系结构设计解决“如何做”。
11、在嵌入式系统的设计过程中，软硬件划分应该在体系结构设计阶段完成。
12、在嵌入式系统的设计过程中，处理器的选择应该在体系结构设计阶段完成。
13、在嵌入式系统的设计过程中，嵌入式操作系统的选择应该在体系结构设计阶段完成。
14、在嵌入式系统的设计过程中，完成原理图设计应在构件设计阶段完成。
15、在嵌入式系统的设计过程中，完成版图设计应在构件设计阶段完成。
16、在嵌入式系统的设计过程中，完成软件设计应在构件设计阶段完成。
17、反映嵌入式系统设计人员的水平能力主要在于总体设计（需求分析、规格说明和体系结构设计）和系统调试。
18、设计流程指的是设计过程中所经历的过程步骤。
19、设计重用技术主要分为基于IP 核的模块级重用和基于平台的系统级重用。
20、软硬件协同设计由系统描述、软硬件划分、软硬件协同综合以及软硬件协同模拟与验证几个阶段组成。
21、嵌入式处理器的分类包括三种，分别是：嵌入式微处理器、微控制器（或单片机）和数字信号处理器（ DSP）。

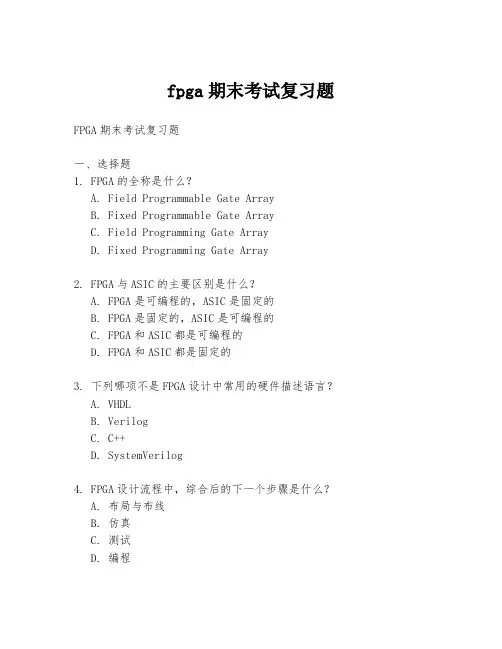

fpga期末考试复习题
fpga期末考试复习题FPGA期末考试复习题一、选择题1. FPGA的全称是什么？A. Field Programmable Gate ArrayB. Fixed Programmable Gate ArrayC. Field Programming Gate ArrayD. Fixed Programming Gate Array2. FPGA与ASIC的主要区别是什么？A. FPGA是可编程的，ASIC是固定的B. FPGA是固定的，ASIC是可编程的C. FPGA和ASIC都是可编程的D. FPGA和ASIC都是固定的3. 下列哪项不是FPGA设计中常用的硬件描述语言？A. VHDLB. VerilogC. C++D. SystemVerilog4. FPGA设计流程中，综合后的下一个步骤是什么？A. 布局与布线B. 仿真C. 测试D. 编程5. 在FPGA设计中，什么是时序约束？A. 逻辑约束B. 物理约束C. 性能约束D. 以上都不是二、简答题1. 简述FPGA设计的基本流程。
2. 解释什么是时钟域交叉，并说明在FPGA设计中如何处理时钟域交叉问题。
3. FPGA与CPLD在结构上有何不同？4. FPGA设计中，同步设计和异步设计的区别是什么？5. 什么是FPGA的资源利用率，如何优化FPGA的资源利用率？三、计算题1. 假设有一个FPGA设计，其最大工作频率为100MHz，要求设计一个时钟分频器，将时钟频率降低到50MHz。
请计算分频器的分频系数。
2. 给定一个FPGA设计，其输入信号的传播延迟为2ns，输出信号的建立时间为3ns，保持时间为1ns。
如果要求设计满足时序要求，计算输出信号的最小时钟周期。
四、论述题1. 论述FPGA在数字信号处理（DSP）领域的应用及其优势。
2. 分析FPGA在嵌入式系统设计中的作用及其与传统微处理器的比较。
五、设计题1. 设计一个简单的FPGA模块，实现4位二进制加法器的功能，并说明其工作原理。

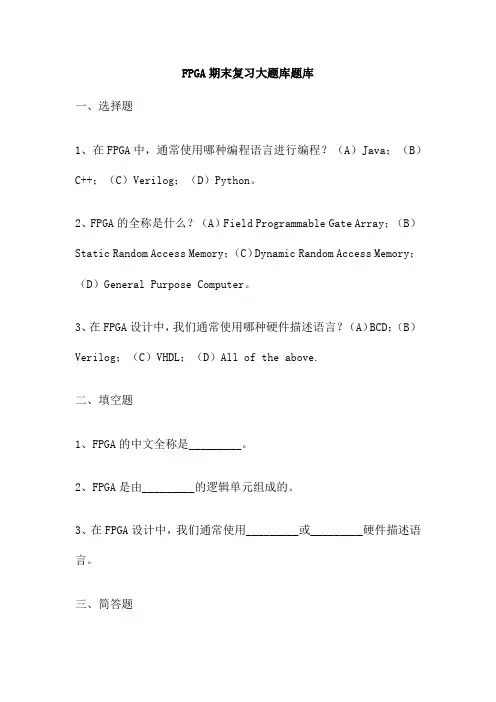

FPGA期末复习大题库题库
FPGA期末复习大题库题库一、选择题1、在FPGA中，通常使用哪种编程语言进行编程？（A）Java；（B）C++；（C）Verilog；（D）Python。
2、FPGA的全称是什么？（A）Field Programmable Gate Array；（B）Static Random Access Memory；（C）Dynamic Random Access Memory；（D）General Purpose Computer。
3、在FPGA设计中，我们通常使用哪种硬件描述语言？（A）BCD；（B）Verilog；（C）VHDL；（D）All of the above.二、填空题1、FPGA的中文全称是_________。
2、FPGA是由_________的逻辑单元组成的。
3、在FPGA设计中，我们通常使用_________或_________硬件描述语言。
三、简答题1、简述FPGA的基本工作原理。
2、请描述一下FPGA在嵌入式系统中的应用。
3、请比较FPGA和ASIC的区别和优势。
四、编程题1、请编写一个简单的FPGA程序，实现一个四位二进制计数器。
2、请编写一个FPGA程序，实现一个四输入的AND门阵列。
五、设计题1、设计一个使用FPGA实现的数字频率计，可以测量输入信号的频率并显示结果。
2、设计一个使用FPGA实现的图像处理系统，可以识别输入图像中的特定物体并输出结果。
以上就是FPGA期末复习大题库题库的内容，包含了各种题型，从基础理论到实践应用，全方位地考察了学生对FPGA知识的掌握程度。
希望可以帮助学生们更好地进行FPGA的学习和复习。
管理学期末考试题库在管理学的世界里，知识是浩瀚的，而考试是让我们更好地理解和应用这些知识的关键途径。
以下是我们为管理学期末考试准备的题库，希望能够帮助大家进行最后的复习。
一、选择题1、在管理学中，以下哪个选项最能代表“激励”的概念？A.员工对工作的热情B.员工对工资的期待C.员工对公司的忠诚度D.员工对晋升的期望2、下列哪一项不是计划工作的基本步骤？A.确定目标B.分析环境C.制定实施计划D.确定资源需求3、在组织理论中，以下哪个选项不属于“古典组织理论”？A.泰勒的科学管理理论B.法约尔的行政管理理论C.韦伯的官僚组织理论D.梅奥的人群关系理论二、简答题1、请简述在决策过程中，如何平衡理性与直觉的冲突？2、请说明在计划工作中，如何进行风险评估以及相应的应对策略规划？3、请阐述在组织设计的过程中，如何平衡集权和分权的关系？4、请简述在领导理论中，交易型领导与变革型领导的区别及其优劣？5、请说明在激励理论中，马斯洛需求层次理论的主要内容以及应用。
《嵌入式系统与设计》期末复习题
《嵌入式系统与设计》期末复习题一、填空题1．ARM这个缩写包含三种含义:一是指（）；二是指（）；三是指（）。
2．常用的AT89C52单片机为（）位单片机，而STM32单片机为（）位单片机。
3．常用的STM32F103系列单片机是基于（）内核，此内核采用的是（）结构。
4．STM32单片机共有8种输入输出模式，其中输入模式有（）种，输出模式有（）种。
5．在编写按键检测程序时，加一个延时判断的目的是为了（）这种方法叫（）。
6．如果LED阴极接地，阳极通过一个电阻接单片机PA1端口，则当单片机PA1端口输出为高电平时LED 状态为（）;当输出为低电平时LED状态为（）。
7．STM32单片机的GPIO口可以配置为（）模式和（）模式。
8．常STM32的（）为通用同步异步收发器，可以利用（）发生器提供宽范围的波特率选择。
9．STM32通用定时器TIM的16位计数器可以采用三种方式工作，分别为向上计数模式、（）模式和（）模式。
10．STM32具有单独的位设置或位清除能力。
这是通过（）和（）寄存器来实现的。
11．如嵌入式系统的设计可以分成三个阶段:分析、（）和（）。
12．微处理器有两种总线架构，使用数据和指令使用同一接口的是（），分开的指令和数据接口、取指和数据访问可以并行进行（）的是（），13．ARM核有两个指令集，分别是（）指令集、（）指令集。
14．嵌入式系统开发采用的交叉开发环境是由（）和（）组成的。
15．STM32单片机程序开发中常用的延时产生方法有（）和（）。
16．当STM32的I/O端口配置为输入时，（）被禁止，（）被激活。
17．STM32的所有端口都有外部中断能力。
当使用（）时，相应的引脚必须配置成（）。
18．STM32芯片内部集成的（）位ADC是一种逐次逼近型模拟数字转换器，具有（）个通道。
19．在STM32中，只有在（）的转换结束时才产生DMA请求，并将转换的数据从（）寄存器传输到用户指定的目的地址。
第4部分-计算机程序员(FPGA嵌入式应用)_3级_应用分析复习题-A
第4部分应用分析复习题数字电路一、单项选择题（选择一个正确的答案，将相应的字母填入题内的括号中）1 .给出真值表如下，试绘出相应的波形图（）A B C L0 0 0 00 0 1 00 1 0 00 1 1 01 0 0 01 0 1 1A.B.C.D.2 .题示逻辑图如下，根据逻辑图可得出逻辑表达式为。
（）A. L=B. L=C. L=D. L=3 .题示的波形图如下，判断其对应的真值表正确的是（）。
A.A B C1 1 10 1 01 0 00 0 1B.A B C1 1 10 1 00 0 11 0 0C.A B C1 1 10 0 11 0 00 0 1D.A B C1 1 10 1 01 0 01 1 14 .A、B、C的真值表如下，试画出A⊙B⊙C的波形图（）A B C0 0 00 0 10 1 00 1 1A.B.C.D.5 .A、B、C的真值表如下，试画出,,的波形图。
（）A B C1 0 01 0 11 1 01 1 1A．B．C．D．6 .根据题目给出的逻辑图，选择正确的逻辑表达式（）。
A. L=B. L=C. L=D. L=7 .题示逻辑图如下，根据逻辑图可得出逻辑表达式为（）A．B．C．D．8 .A、B的波形图如下，则其对应的A、B、A+B的真值表是。
（）A.A B A+B0 0 00 1 11 0 11 1 1B.A B A+B1 0 00 1 11 0 11 1 1C.A B A+B1 0 10 1 10 0 01 1 1D.A B A+B0 0 00 1 01 0 01 1 19 .已知A、B、C的波形图如下，试画出,,的真值表（）。
A., ,1 1 00 1 00 1 00 1 1B., , g”>1 1 00 1 00 1 00 0 1C., , >1 1 00 1 00 1 01 0 1D., ,1 1 00 1 00 1 10 1 1FPGA一、单项选择题（选择一个正确的答案，将相应的字母填入题内的括号中）1 .以下为某FPGA器件的综合分析报告的一部分Selected Device:3s500efg320-4Number of Slices: 4233 of 4656Number of CLBS: 955 of 1164刚其点用的系统资源为（）。
嵌入式期末复习题_(含答案)
期末考试复习题一、填空题1. ARM微处理器有7种工作模式，它们分为两类_特权模式_、_非特权模式_其中用户模式属于_非特权模式__。
2. ARM微处理器共有__37_个__32__位寄存器，其中__31_个为通用寄存器，_6___个为状态寄存器。
3. 嵌入式系统一般哪4个部分组成( 嵌入式处理器、外围设备、嵌入式操作系统(可选)、嵌入式应用软件)4. 协处理器主要控制：___片内的MMU __、___指令和数据缓存___、___写缓冲___。
5. ARM嵌入式系统主要由___相关支撑硬件___、___ARM处理器___和__嵌入式软件系统____构成。
6. S3C2410芯片外部寻址空间是1G，被分成___8__个存储块，每块_ 128 _MB。
SDRAM 存储器应连接到第____7或8__个存储块。
7. 操作系统是联接硬件与应用程序的系统程序，其基本功能有进程管理、内存管理、文件系统管理、I/O资源管理。
8. 常用的嵌入式外围设备有存储设备_、通信设备____和___显示设备___三类。
10. 嵌入式系统是用来控制或者监视哪些设备( )11. 嵌入式系统的三个基本要素。
引导程序内核文件系统12. 链接分为：(硬链接)和( 软链接)。
13. 数据寄存器，其中控制寄存器的主要功能是设置_引脚的功能_，数据寄存器的功能是从寄存器读取数据或者向寄存器写入数据。
15. 目前流行的嵌入式操作系统主要有：_ WinCE_、_ Vxworks__、_ Linux/µCLinux_和_µC/OS-II、PalmOS____。
16. 嵌入式操作系统的调试一般包括：___操作系统__调试和___应用程序__调试。
17. ARM字数据存储格式有：大端格式和小端格式。
18. 某文件的权限为：drw-r--r--，用数值形式表示该权限，则该八进制数为：( 644 )，该文件属性是( 目录)。
19. 在宿主机上使用编译器软件将嵌入式应用。
fpga考试题库及答案
fpga考试题库及答案1. FPGA的全称是什么？A. Field Programmable Gate ArrayB. Fixed Programmable Gate ArrayC. Field Programmable Graphics ArrayD. Fixed Programmable Graphics Array答案：A2. FPGA与ASIC相比，其主要优势是什么？A. 成本更低B. 可编程性C. 功耗更低D. 速度更快答案：B3. 在FPGA设计中，以下哪个不是基本逻辑单元？A. 逻辑块（Logic Block）B. 互连（Interconnect）C. 触发器（Flip-Flop）D. 存储器块（Memory Block）答案：D4. 以下哪个不是FPGA设计流程中的步骤？A. 设计输入B. 功能仿真C. 逻辑综合D. 物理验证答案：D5. FPGA中的配置存储器通常用于存储什么？A. 程序代码B. 配置数据C. 用户数据D. 操作系统答案：B6. 在FPGA设计中，以下哪个不是常见的时钟资源？A. 全局时钟B. 区域时钟C. 局部时钟D. 外部时钟答案：C7. FPGA中的LUT（查找表）通常用于实现什么功能？A. 存储数据B. 执行算术运算C. 实现组合逻辑D. 控制数据流答案：C8. 在FPGA设计中，以下哪个不是布线资源？A. 导线（Wires）B. 多路选择器（Multiplexers）C. 缓冲器（Buffers）D. 触发器（Flip-Flops）答案：D9. FPGA中的I/O标准通常指的是什么？A. 输入/输出引脚的数量B. 输入/输出引脚的电气特性C. 输入/输出引脚的物理布局D. 输入/输出引脚的逻辑功能答案：B10. 在FPGA设计中，以下哪个不是优化设计性能的方法？A. 资源共享B. 流水线技术C. 增加逻辑门数量D. 并行处理答案：C结束语：以上是FPGA考试题库及答案，希望能够帮助考生更好地准备和理解FPGA的相关知识。
FPGA期末复习大题库题库
《FPGA期末复习大题库》班级：电气N132姓名：学号：成绩：1．IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为__________。
AA .软IP B.固IP C.硬IP D.都不是2．综合是EDA设计流程的关键步骤，在下面对综合的描述中，_________是错误的。
DA.综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；B.综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件；C.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束；D.综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的（即综合结果是唯一的）。
3．大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是__C__。
A.FPGA是基于乘积项结构的可编程逻辑器件；B.FPGA是全称为复杂可编程逻辑器件；C.基于SRAM的FPGA器件，在每次上电后必须进行一次配置；D.在Altera公司生产的器件中，MAX7000系列属FPGA结构。
4．进程中的变量赋值语句，其变量更新是_________。
AA.立即完成；B.按顺序完成；C.在进程的最后完成；D都不对。
5．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述___________。
DA.器件外部特性；B.器件的综合约束；C.器件外部特性与内部功能；D.器件的内部功能。
6．不完整的IF语句，其综合结果可实现________。
AA. 时序逻辑电路B. 组合逻辑电路C. 双向电路D. 三态控制电路7．子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化_________。
基于fpga的嵌入式系统设计复习题
基于fpga的嵌入式系统设计复习题《基于fpga的嵌入式系统设计》复习题1、名词概念解释：（1）ASIC，FPGA，SOC，SOPC，NIOS II，I/O ，IP ；（2）VHDL，verilog HDL，HDL，EDA ；（3）功能仿真，后仿真，设计综合，设计验证；（4）嵌入式系统的定义：以应用为中心、以计算机技术为基础、软硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。
（5）嵌入式系统的组成：嵌入式系统主要由嵌入式处理器、外围设备、嵌入式操作系统及应用软件等组成，它是集软硬件于一体的可独立工作的“器件”。
其中：嵌入式处理器是嵌入式系统的核心部件，具有小型化、高效率、高可靠性、高集成度等特点。
外围设备是嵌入式系统中用于完成存储、通信、调试、显示等辅助功能的部件。
2、填空题（1）NiosII处理器有三种运行模式：___________ ，___________ ，_____________ 。
（2）CycloneII FPGA支持串行配置器件的isp编程，该特性是经过_____________利用JTAG接口实现的。
（3）在SOPC Builder中，复位地址的偏移量是________，异常地址的偏移量是________。
（4）在NiosII的多处理器系统中，最常见的共享资源是____________。
（5）根据Flash是否支持处理器的直接读操作，NiosII处理的bootloader分成两种模式：________________bootloader、________________ bootloader。
（6）用uC/OS-II操作系统实现以太网与轻量IP功能的时候，以太网的中断号至少是____________。
（7）Altera公司的FPGA常见的配置方式： JTAG方式、___________、___________。
（8）CycloneII FPGA上面集成的Block RAM为M4K，一个M4K的大小是________。
第5部分-计算机程序员(FPGA嵌入式应用)_3级_操作技能复习题-A
第5部分操作技能复习题设计基础一、嵌入式硬件调试（试题代码*：1.1.1 – 1.1.5；考核时间： 15min）试题1.1.1（一）试题单1.1.11、操作条件（1）Project Navigator 10.1.03（2）Chipscope 10.1.03（3）Ultrawise实训系统平台（4）素材2、操作内容根据素材案例给定的设计调试任务要求，在已有项目框架及部分模块代码的基础上完成指定模块的调试。
硬件调试要求涉及到以下内容：(1)阅读任务要求，理解模块设计调试要求(2)使用Chipscope创建ILA核，并配置ILA核的触发参数、数据捕捉参数和待调试信号的连接方式；(3)进行在线片上调试，捕捉特定信号波形，并将调试工程保存为cpj文件。
(4)在实验箱上实际验证调试后的效果。
3、操作要求按照“素材”的具体要求部分进行操作；素材素材内容：1、素材文件夹：sucai\1_1_12、任务说明：(1)工程为61进制的计数器；其模块结构图如所示：*试题代码表示该试题在鉴定方案《考核项目表》中的所属位置。
左起第一位表示项目号，第二位表示单元号，第三位表示在该项目、单元下的第几个试题。
图 1(2)其中CLK为50MHZ时钟，RST为复位信号，Data_Out(5:0)为6位输出计数器数据。
具体要求：1)请使用Chipscope创建一个名字为test的ILA核并配置该核，捕捉Data_Out数据（实际选择时，是选择out）。
2)在配置ILA核时，捕获时钟选择50MHZ时钟，触发信号选择为代码中的26位counter，捕获的数据为Data_Out（5:0），数据采样深度选择为512。
3)在ChipScope中，捕获数据使用N Sample模式，每翻转一次采样128个数据，match中填写为49999999。
4)最后捕捉到的Data_Out数据在ChipScope中的显示要符合以下图片中的样式（数据要10进制的）：（考生答案禁止和下图完全一致（30,30,30,31,32,33不能完全相同），否则视0分处理）5)考生在做完题目后，要把所生成的bit文件提取出来放在"sucai/1_1_1/doc/"文件夹下。
嵌入式系统设计考试试题及答案
嵌入式系统设计考试试题及答案本文为嵌入式系统设计考试试题及答案，旨在帮助读者加深对嵌入式系统设计知识的理解与应用。
以下将提供一系列试题，每个试题后将给出答案及详细解析，以便读者进行自测与学习。
通过认真阅读本文并完成相应的练习，读者可以提升自己在嵌入式系统设计领域的能力与水平。
让我们一起开始吧！试题一：嵌入式系统的定义是什么？答案及解析：嵌入式系统是一种特殊的计算机系统，被嵌入在正在控制的产品或系统中，作为其功能和控制的核心部分。
该系统通常具有专用的功能，并以实时、可靠和高效的方式处理任务。
嵌入式系统一般由处理器、内存、外设及实时操作系统组成，并与外部环境交互。
它被广泛应用于各个领域，如工业控制、汽车、医疗设备、家用电器等。
试题二：请列举嵌入式系统设计的主要挑战。
答案及解析：嵌入式系统设计面临着多个挑战，包括但不限于以下几个方面：1. 实时性：许多嵌入式系统需要满足实时性的要求，即在规定的时间内完成任务。
因此，在设计过程中需要合理分配系统资源，保证任务的准时执行。
2. 能耗管理：对于便携式嵌入式设备来说，能耗是一个重要的考量指标。
设计者需要在提供功能和性能的同时，尽可能降低系统的能耗。
3. 硬件资源限制：嵌入式系统的硬件资源通常有限，包括处理器性能、内存容量、存储空间等。
设计者需要在资源受限的情况下，合理利用有限的资源进行系统设计。
4. 可靠性和安全性：嵌入式系统通常在严苛的环境下工作，如高温、湿度等。
同时，系统的安全性也是一个关键因素。
因此，在设计过程中需要考虑到系统的可靠性和安全性，并采取相应的措施保证系统运行的稳定性和安全性。
5. 软件开发：嵌入式系统的软件开发往往面临着复杂多样的硬件平台和严格的实时要求。
设计者需要熟练掌握相关编程语言与开发工具，能够高效地进行软件开发与调试。
试题三：请简要描述嵌入式系统设计的开发流程。
答案及解析：嵌入式系统设计的开发流程通常包括以下几个阶段：1. 需求分析与系统设计：在这个阶段，设计团队与客户一起明确系统的需求和目标，制定系统的整体架构和功能模块划分，并进行详细的系统设计。
fpga期末复习题（答案）知识点题型
fpga期末复习题（答案）知识点题型一、填空题：1、FPGA结构一般分为三部分：可编程逻辑块（CLB）、可编程I/O模块和可编程内部连线。
2、 CPLD的内部连线为连续式布线互连结构，任意一对输入、输出端之间的延时是固定；FPGA的内部连线为分段式布线互连结构，各功能单元间的延时不定(不可预测)。
3、大规模可编程器件主要有CPLD和FPGA两类，其中CPLD通过可编程乘积项逻辑实现其逻辑功能。
基于SRAM的FPGA器件，每次上电后必须进行一次配置。
FPGA内部阵列的配置一般采用在电路可重构技术，编程数据保存在静态存储器(SRAM) ，掉电易失。
4、目前世界上有十几家生产CPLD/FPGA的公司，最大的两家是：Altera，Xilinx。
5、硬件描述语言(HDL)是EDA技术的重要组成部分，是电子系统硬件行为描述、结构描述、数据流描述的语言，它的种类很多，如VHDL、Verilog HDL、AHDL6、 WHEN_ELSE条件信号赋值语句和 IF_ELSE顺序语句的异同：* WHEN_ELSE条件信号赋值语句中无标点，只有最后有分号；必须成对出现；是并行语句，必须放在结构体中。
* IF_ELSE顺序语句中有分号；是顺序语句，必须放在进程中7、可编程逻辑器件设计输入有原理图输入、硬件描述语言输入和波形输入三种方式。
原理图输入方式是一种最直接的设计描述方式，波形设计输入适用于时序逻辑和有重复性的逻辑函数。
硬件描述语言的突出优点是：* 语言与工艺的无关性；语言的公开可利用性，便于实现大规模系统的设计；* 具有很强逻辑描述和仿真功能，而且输入效率高，在不同设计输入库之间的转换非常方便，用不着对底层的电路和PLD结构的熟悉。
8、用VHDL/Veilog HDL语言开发可编程逻辑电路的完整流程：文本编辑→功能仿真→逻辑综合→布局布线→时序仿真。
*所谓综合，就是根据设计功能和实现该设计的约束条件(如面积、速度、功耗和成本等)，将设计输入转换成满足要求的电路设计方案，该方案必须同时满足与其的功能和约束条件。
嵌入式设计复习题答案
嵌入式设计复习题答案一、填空题1、哈佛体系结构数据空间和地址空间（分开），ARM920T采用（哈佛）的内核架构。
2、 ARM7TDMI采用（ 3 ）级流水线结构，ARM920TDMI采用（ 5 ）级流水线。
3、ARM7TDMI中，T表示支持16位Thumb指令集，D表示（在片可调式），M表示内嵌乘法器Multiplier，I表示（嵌入式ICE ），支持在线断点和调试。
4、“嵌入性”、“专用性”与“计算机系统”是嵌入式系统的三个基本要素。
5、ARM处理器共有37个寄存器，31个通用寄存器，6个状态寄存器。
寄存器R13通常用作堆栈指针，称作SP。
寄存器R14用作子程序链接寄存器，也称为链接寄存器LK （Link Register）。
6、程序状态寄存器CPSR的N、Z、C、V分别指--，I=1指-禁止IRQ中断-、F=1指-禁止FIQ中断-，M[4：0]用做-处理器模式选择-。
7、ARM微处理器支持四种类型的堆栈，即：满递增堆栈、满递减堆栈、空递增堆栈、空递减堆栈。
8、ARM微处理器有7 种工作模式，它们分为两类特权模式、非特权模式。
其中用户模式属于非特权模式9、ARM支持两个指令集，ARM核因运行的指令集不同，分别有两个状态 ARM状态、thumb状态，状态寄存器CPSR的 T （或者填 D5 ）位反映了处理器运行不同指令的当前状态10、ARM处理器有两种总线架构，数据和指令使用同一接口的是冯诺依曼结构，数据和指令分开使用不同接口的是哈佛结构11、ARM核有多个寄存器，其中大部分用于通用寄存器，有小部分作为专用寄存器， R15 寄存器用于存储PC，R13通常用来存储 SP （或者填堆栈指针）12、编译链接代码时，有两种存储代码和数据的字节顺序，一种是小端对齐，另一种是大端对齐13、不同的中断处理不同的处理模式，具有不同的优先级，而且每个中断都有固定的中断入口地址。
当一个中断发生时，相应的R14存储中断返回地址，SPSR存储状态寄存器CPSR的值。
嵌入式系统考前复习题
嵌入式系统考前复习题嵌入式系统考前复习题终结版（节操落地版，不看考完定后悔）一、填空题1.嵌入式系统是以应用为中心，以计算机技术为基础，软件硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
2.请列举2个嵌入式实时操作系统：Win CE操作系统和Linux操作系统。
3.ARMv7M采用的异常模型理论上预定义了256 个异常类型，其中包括11个系统异常类型和4+1 个档位，然而实际上Cortex M3只存在7个系统异常类型4.Boot loader主要功能是：系统初始化、加载和运行内核程序。
5.RAM存储器有两种，分别是：SRAM和DRAM; 现在市场上两种主要的非易失闪存技术也有两类，分别是：Nor Flash和MandFlash。
6.Cortex M3有两种工作模式：handler模式和线程模式。
7.Cortex M3支持的指令集为Thumb-2指令集的子集。
8.在CM3控制内核中R13对应的有两个堆栈指针，分别是主堆栈指针（MSP）和进程堆栈指针（PSP）指针。
9.C编译器没有（选填“有”或“没有”）直接支持Cortex M3的位带区操作。
10.较为普遍的一种Cortex的编程开发调试环境为ARM公司的Real ViewMDK。
11.嵌入式系统主要由嵌入式处理器、相关支撑硬件和嵌入式软件系统构成。
12.I/O接口电路数据传送方式有：查询、中断、DMA、I/O通道和I/O处理机方式。
13.ARM体系结构所支持的最大寻址空间为4GB 。
14.Cortex M3采用的两种提升中断响应速度的措施为尾链（Tail chaining）和迟到处理（Late Arriving）。
15.Cortex M3的PSR由3个子状态寄存器APSR 、IPSR 和EPSR 组成。
16.指令LDR.W R0，[R1，#20！]为带预索引的指令，而STR.W R0,[R1],#-20则为带后索引的指令。
基于fpga的嵌入式系统设计——复习题
基于fpｇa的嵌入式系统设计——复习题————————————————————————————————作者: ————————————————————————————————日期:《基于fpga的嵌入式系统设计》复习题1、名词概念解释：（1）ASIＣ,ＦPGＡ，SOC,SOPＣ,NIＯS ＩI,I/O ,ＩP ；（2）VHDＬ,veriｌog HＤL,HDＬ，EDA ；（3）功能仿真,后仿真，设计综合，设计验证；（4）嵌入式系统的定义:以应用为中心、以计算机技术为基础、软硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。
（5）嵌入式系统的组成:嵌入式系统主要由嵌入式处理器、外围设备、嵌入式操作系统及应用软件等组成，它是集软硬件于一体的可独立工作的“器件”。
其中：嵌入式处理器是嵌入式系统的核心部件，具有小型化、高效率、高可靠性、高集成度等特点。
外围设备是嵌入式系统中用于完成存储、通信、调试、显示等辅助功能的部件。
2、填空题（1）NiosIＩ处理器有三种运行模式: ____＿_＿＿___ ，_＿__＿____＿_ ,＿＿__＿____＿_＿_。
（2）CycｌｏｎeＩI FPGＡ支持串行配置器件的isp编程，该特性是通过＿________＿_＿_利用JTＡＧ接口实现的。
（3）在SＯPＣBuildｅr中，复位地址的偏移量是__＿＿＿__＿,异常地址的偏移量是___＿__＿＿。
（4）在ＮｉｏsＩＩ的多处理器系统中,最常用的共享资源是___＿____＿___。
（5）根据Flaｓｈ是否支持处理器的直接读操作,NiosII处理的bootloａｄeｒ分成两种模式：___＿_＿_______＿__bootｌoａｄer、＿_＿＿______＿__＿__ boｏtlｏadｅr。
（6）用uＣ/OS-IＩ操作系统实现以太网与轻量IP功能的时候,以太网的中断号至少是_＿＿＿___＿____。
嵌入式系统设计考试试题
嵌入式系统设计考试试题嵌入式系统设计考试试题主要包含以下几个方面的内容：第一部分：单选题1. 下列哪种微处理器不支持嵌入式系统设计？A. ARM Cortex-MB. Intel Core i7C. PICD. MSP4302. 嵌入式系统中，常用的通信总线是？A. USBB. EthernetC. I2CD. HDMI3. 下列哪种外围设备不适合用于嵌入式系统？A. LCD显示屏B. 激光打印机C. 电机驱动器D. 无线模块4. 嵌入式系统中最重要的特点是？A. 多任务处理B. 系统集成C. 低功耗D. 多用户支持5. 嵌入式系统设计中，最常用的程序设计语言是？A. JavaB. PythonC. C/C++D. Ruby第二部分：填空题1. 嵌入式系统中，ROM是指_____________。
2. MCU的英文全称是_____________。
3. 嵌入式系统中，定时器常用于_____________。
4. UART是指_____________。
5. FPGA的英文全称是_____________。
第三部分：简答题1. 请简要介绍一下嵌入式系统的工作原理。
2. 什么是实时操作系统？嵌入式系统中为什么需要实时操作系统？3. 请列举出嵌入式系统中常用的传感器和执行器，并说明其功能和应用场景。
4. 什么是RTOS？嵌入式系统中RTOS的作用是什么？5. 请简要介绍一下嵌入式系统设计中常用的开发工具和调试工具。
以上就是本次嵌入式系统设计考试试题的全部内容，希。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《基于fpga的嵌入式系统设计》复习题1、名词概念解释：（1）ASIC，FPGA，SOC，SOPC，NIOS II，I/O ，IP ；（2）VHDL，verilog HDL，HDL，EDA ；（3）功能仿真，后仿真，设计综合，设计验证；（4）嵌入式系统的定义：以应用为中心、以计算机技术为基础、软硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。
（5）嵌入式系统的组成：嵌入式系统主要由嵌入式处理器、外围设备、嵌入式操作系统及应用软件等组成，它是集软硬件于一体的可独立工作的“器件”。
其中：嵌入式处理器是嵌入式系统的核心部件，具有小型化、高效率、高可靠性、高集成度等特点。
外围设备是嵌入式系统中用于完成存储、通信、调试、显示等辅助功能的部件。
2、填空题（1）NiosII处理器有三种运行模式：___________ ，___________ ，_____________ 。
（2）CycloneII FPGA支持串行配置器件的isp编程，该特性是通过_____________利用JTAG接口实现的。
（3）在SOPC Builder中，复位地址的偏移量是________，异常地址的偏移量是________。
（4）在NiosII的多处理器系统中，最常用的共享资源是____________。
（5）根据Flash是否支持处理器的直接读操作，NiosII处理的bootloader分成两种模式：________________bootloader、________________ bootloader。
（6）用uC/OS-II操作系统实现以太网与轻量IP功能的时候，以太网的中断号至少是____________。
（7）Altera公司的FPGA常用的配置方式： JTAG方式、___________、___________。
（8）CycloneII FPGA上面集成的Block RAM为M4K，一个M4K的大小是________。
（9）使用QuartusII进行FPGA设计的开发流程是：设计输入、__________、___________、仿真、_________ 。
（10）NiosII IDE为软件开发提供了4个主要功能：工程管理器、编辑器和编译器、调试器、____________ 。
（11）SOPC组件On-chip Memory可以用作RAM外，还可以设置成___________，甚至可以设置成双口存取。
（12）CycloneII EP2C35器件包含4个PLL，每个PLL均有_________个输出。
其中第_________个输出的驱动能力最强。
（13）基于微电子设计的电路通常包含有：组合逻辑电路和_________逻辑电路。
（14）基于微电子设计的电路通常包含有：__________电路和时序逻辑电路。
（15）SOC是__________的缩写，EDA是__________的缩写。
（16）电子系统设计主要有_____________和硬件描述语言设计方式，前者比较直观，形象，但通用可移植性弱；后者利用文本的形式描述和设计电路，常用的两种硬件描述语言是__________和__________。
（17）现在集成电路设计主要采用硬件描述语言来描述自己的设计，然后利用EDA工具进行仿真和综合，转换成某种目标文件，然后利用ASIC实现。
请问综合的主要作用是__________________________________________________________。
（18）在基于EDA设计的技术中，有两种基本设计思路，一种是自顶向下的设计思路，一种是__________的设计思路。
（19）在过去的几十年中，数字电路设计技术发展迅速，经历了__________、__________，__________，__________，直到今天的SOC，我们可以把一个完整的系统集成在一个芯片上。
（20）设计仿真具体分为__________和__________，前者对电路的RTL模型的仿真，不考虑信号的时延关系，而后者是对综合或布局布线的网表进行的仿真，考虑信号的时延关系。
3、选择题（1）基于FPGA的嵌入式系统，下面说法正确的是（）A．只有运行NiosII软核的FPGA系统才是嵌入式系统B．基于FPGA的嵌入式系统是在FPGA中运行可配置的软核C．基于FPGA的嵌入式系统主要特点是运行速度比其他嵌入式系统要快D．基于FPGA的嵌入式系统是FPGA最主要的应用方向（2）对于FPGA芯片来讲，下列说法错误的是：（）A．FPGA是现场可编程逻辑器件的缩写B．FPGA的内部可以集成DSP、PowerPC等模块C．FPGA是非易失性器件D．FPGA的内部逻辑可以反复修改（3）下列不属于FPGA片内资源的是哪个？（）A. PLL（锁相环）B. LUT（查找表）C. NiosII软核处理器D. DSP处理模块（4）下列关于SOPC的说法正确的是：（）A. SOPC系统可以对其结构进行修改，即可以说SOPC是永不过时的嵌入式系统。
B. NiosII是一种软核处理器，故可以任意修改其内部结构。
C. NiosII可以脱离FPGA芯片单独运行。
D. SOPC系统具有体积小、快速灵活、低功耗等优点。
（5）下列可综合的Verilog HDL语句是：（）A. ！==B. taskC. initialD. #delay（6）下列Verilog HDL表达式中正确的是：（）A. 4’b001 << 1 = 5’b00010；B. ！4’b1011 || ! 4’b0000 = 1’b1C. 4’b1010 & 4’b1101= 1’b1；D. 4’b1011 && 4’b0100 = 4’b1111；（7）下列选项中哪个不是嵌入式系统软硬件划分的原则。
（）A. 系统优化原则B. 资源利用率原则C. 性能原则D. 性价比原则（8）NiosII的系统中SDRAM的IP核时钟与系统全局时钟相差多少度？（）A. -60度B. -50度C. -70度D. -90度（9）下列描述可以在FPGA中稳定运行的是：（）A. 状态机编码中采用二进制编码方式B. 在时钟上升沿到来时 A的值由“1001”变为“0110”C. 大量采用异步电路设计D. 采用时钟的正负沿调整采样（10）下列不属于FPGA应用范围的是（）A．信号处理 B．智能应用C．手持PDA D．超大屏幕显示（11）下列关于软核处理器的说法，正确的是（）A．软核处理器执行VHDL编写的程序B．软核处理器是集成在FPGA中的模块C．NiosII、Microblaze、PowerPC、MIPS都属于软核处理器的范畴D．NiosII软核可以修改它的指令和外设（12）下列说法正确的是（）A．IP核可以挂载到不同的总线上B．系统中的IP核不支持Veriog HDL和VHDL混合编写C．同一个IP核在不同的FPGA中具有相同的性能D．嵌入式软核处理器并不属于IP核的范畴（13）关于SOPC的说法，错误的是（）A．SOPC的系统中至少包含一个NiosII软核B．SOPC技术包含了嵌入式设计的全部，除了硬件PCB外，还包括处理器和实时多任务操作系统（RTOS）C．SOPC可以体现软硬件协同设计技术D．如果FPGA中集成了硬核处理器，无论是否使用，系统都属于SOPC系统（14）下列不属于FPGA片内资源的是（）A．高速串行收发器 B．PLL（数字锁相环）C．RAM D．FIFO（先进先出）（15）下面哪项不属于NiosII软核的可定制性（）A．可以修改基于NiosII的IP核 B．提高或降低工作频率C．增加或取消MMU（内存管理单元） D．自定义NiosII指令（16）关于FPGA的配置问题下列说法的正确的是（）A．EPCS16的容量是16MbB．FPGA仅支持EPCS配置C．FPGA的配置优先级最高的是EPCSD．EPCS配置FPGA属于PS（被动）方式（17）关于NiosII软核启动过程，下列说法错误的是（）A．NiosII软核的启动过程主要分为FPGA器件的配置和NiosII程序的加载B．CFI Flash可以保存FPGA的配置文件、NiosII程序和其他文件数据C．FPGA配置文件（.sof）和NiosII程序（.elf）都可以保存在EPCS中D．使用CFI Flash做为NiosII启动的器件时，FPGA把配置数据从CFI Flash读出并加载，然后执行Bootloader把保存的NiosII程序复制SDRAM执行（18）下列可以在FPGA中稳定运行的是（）A．在设计中同时存在大量同步和异步设计B．状态机编码采用二进制码和独热码混合形式C．使用很多已经验证好的IP核，但没有做整体的仿真D．有的模块采用时钟上升沿，有的模块采用时钟下降沿（19）下列哪项不是PLL锁相环的功能:（）A. PLL可以优化时钟，故有效降低FPGA芯片的功耗。
B. PLL核是集成在FPGA内的硬IP核，故无论使用与否PLL都存在在FPGA中。
C. 使用PLL可以有效减少时钟偏斜的现象D. PLL可以调整时钟的频率，占空比，相位等（20）下列关于存储器的说法错误的是:（）A. Nor flash的的特点是写入数据慢读出数据快。
多用于存储指令。
B. 所有的Flash存储器都存在“位交换”，故必须使用EDC/ECC算法以确保稳定性C. Sram是静态随机存储器，一般读写速度很快但容量较小。
D. DDR是在SDRAM的基础上提高一倍时钟。
（21）在FPGA设计中不属于软件硬件协同设计的是（）A．C2H（C to Hardware）硬件加速编译器B．难于用软件实现的部分功能用硬件实现C．在C程序中使用自定义外设的函数D．根据顶层设计要求，合理划分软硬件结构（22）下列关于Verilog HDL模块连接正确的是：（）Module1 Module2( .a (code1 ) , .clk (clk) , .rst (rst ) , .b ( k1 ) )A. a是顶层模块，code1是底层模块。
B. b是顶层模块，k1是底层模块。
C. Module1是底层模块，Module2是顶层模块。
D. Module2的端口可以用reg类型定义（23）下列不属于软核处理器的是：（）A．Leon3 B. OpenRisc1200C. MicroblazeD. MIPS（24）关于SystemC和SystemVerilog的说法正确的是（）A．SystemC适合顶层建模，SystemVerilog适合验证B．SystemVerilog适合顶层建模，SystemC适合验证C．SystemVerilog是Verilog的升级版本D．SystemC可以直接转换为RTL代码（25）μCOS-II操作系统属于：（）A. 顺序执行系统B. 占先式实时操作系统C. 非占先式实时操作系统D. 分时操作系统（26）uC/OS-II的任务调度策略是（）A．哪个任务的优先级高就先执行哪个任务B．高优先级的任务会被低优先级的任务抢占C．各自轮流执行一段时间再让出CPUD．如果某个任务一直得不到CPU资源，就会进入等待状态（27）在uC/OS-II系统中不属于信号量用途的是（）A．共享资源的控制 B．用来表示一个事件的发生C．实现两个任务之间信息的传递 D．实现两个任务的同步（28）下列关于uClinux的说法正确的是（）A．uClinux是在linux的基础上裁剪了内核和应用程序库。
