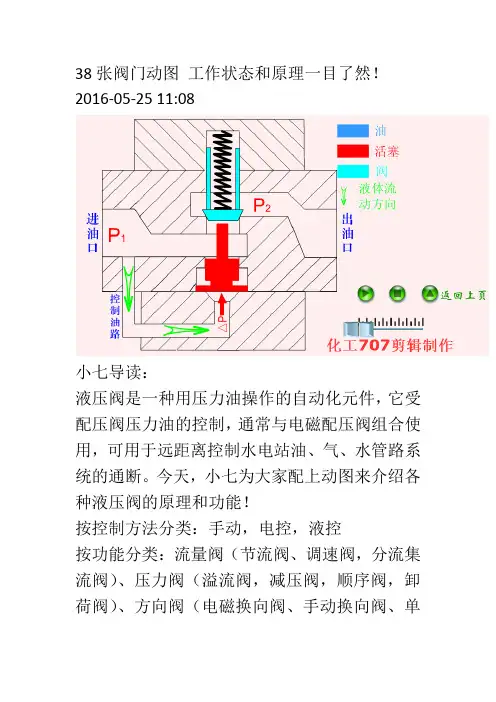

38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。
今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。
单向阀又称止回阀或逆止阀。
用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。
安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
底阀应安装在水泵吸水管路的底端。
止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
直角单向阀直通单向阀单向阀A口进油时单向阀B口进油时单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。
是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。
这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。
此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。
工作时只需转动手轮通过阀瓣来变换工作流体的流向。
◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。
二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。
+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。
图解动图液压及传动基础知识大全(一)
液压技术液压技术基础液压系统及回路编号图形符号一些物理基础液压源部分控制阀基础压力控制阀换向阀开关元件流量控制阀液压缸和液压马达测量元件练习其它单向阀单向阀（（1）•单向阀只允许工作油液向一个方向流动。
对于图示流动方向，在复位弹簧和工作油液作用下，阀芯将阀口关闭。
单向阀中也可以不带复位弹簧。
由于在关闭位置不允许有泄漏，所以，单向阀通常为开关阀式结构。
单向阀单向阀（（2）•对于图示流动方向，在工作油液作用下，单向阀开启。
回路图回路图：：液压泵保护•在这种回路图中，单向阀用于保护液压泵。
当电动机关闭时，单向阀可以防止工作油液倒流入液压泵，且压力峰值对液压泵也不会产生影响，而是通过溢流阀卸放桥式液压块桥式液压块（（1）•在桥式液压块中，四个单向阀组合成一个功能单元。
该图示说明单向阀如何与调速阀一起使用。
在液压缸活塞杆伸出和回缩过程中，工作油液从左向右流过调速阀。
图示为液压缸活塞杆伸出时的情况。
在液压缸活塞杆伸出过程中，速度控制为进油节流。
桥式液压块桥式液压块（（2）•当液压缸活塞杆回缩时，桥式液压块可使工作油液再次从左向右通过调速阀。
在液压缸活塞杆回缩过程中，速度控制为回油节流。
桥式液压块•动画演示了驱动二位四通换向阀动作和弹簧使其复位的情况，以及液压缸活塞杆伸出和回缩过程中，工作油液流过桥式液压块的情况。
同样，桥式液压块还可连接过滤器或背压阀。
液控单向阀液控单向阀（（1）•对于液控单向阀，可以通过控制油口（X ）开启，这时允许工作油液双向流动。
图示为液控单向阀处于静止位置，此时油口B 与油口A 不接通。
液控单向阀液控单向阀（（2）•如果控制油口（X ）有信号，则液控单向阀开启，油口B 与油口A 接通。
为了可靠开启液控单向阀，控制活塞有效面积必须大于阀口有效面积。
液控单向阀也可用于双液控单向阀。
液控单向阀液控单向阀（（3）•图示表明如何通过使用液控单向阀保持液压缸不动，从而对负载定位。
驱动二位三通换向阀动作，液控单向阀开启，液压缸活塞杆回缩。
液压阀工作原理及动画
液压阀工作原理及动画

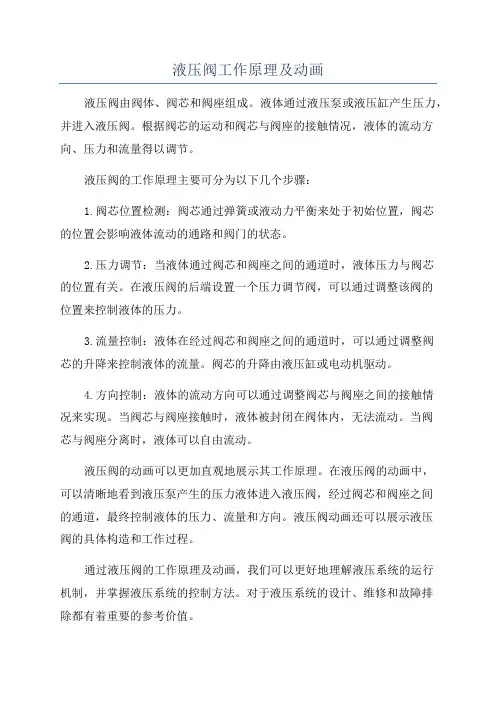

液压阀由阀体、阀芯和阀座组成。
液体通过液压泵或液压缸产生压力，并进入液压阀。
根据阀芯的运动和阀芯与阀座的接触情况，液体的流动方向、压力和流量得以调节。
液压阀的工作原理主要可分为以下几个步骤：
1.阀芯位置检测：阀芯通过弹簧或液动力平衡来处于初始位置，阀芯
的位置会影响液体流动的通路和阀门的状态。
2.压力调节：当液体通过阀芯和阀座之间的通道时，液体压力与阀芯
的位置有关。
在液压阀的后端设置一个压力调节阀，可以通过调整该阀的
位置来控制液体的压力。
3.流量控制：液体在经过阀芯和阀座之间的通道时，可以通过调整阀
芯的升降来控制液体的流量。
阀芯的升降由液压缸或电动机驱动。
4.方向控制：液体的流动方向可以通过调整阀芯与阀座之间的接触情
况来实现。
当阀芯与阀座接触时，液体被封闭在阀体内，无法流动。
当阀
芯与阀座分离时，液体可以自由流动。
液压阀的动画可以更加直观地展示其工作原理。
在液压阀的动画中，
可以清晰地看到液压泵产生的压力液体进入液压阀，经过阀芯和阀座之间
的通道，最终控制液体的压力、流量和方向。
液压阀动画还可以展示液压
阀的具体构造和工作过程。
通过液压阀的工作原理及动画，我们可以更好地理解液压系统的运行
机制，并掌握液压系统的控制方法。
对于液压系统的设计、维修和故障排
除都有着重要的参考价值。
液压阀液压阀概述压力控制阀
液压阀的分类
滑阀 锥阀 球阀
液压阀的分类
根据用途不同分类（机能）
压力控制阀 用来控制和调节液压系统液流压力的阀 类，如溢流阀、减压阀、顺序阀等。 流量控制阀 用来控制和调节液压系统液流流量的阀 类，如节流阀、调速阀、分流集流阀、比例流量阀等。 方向控制阀 用来控制和改变液压系统液流方向的阀 类，如单向阀、液控单向阀、换向阀等。
直动式溢流阀
• 调定压力 • P*A=Kx
• 两个溢流阀串联， 系统调定压力p
p1
2
先导式溢流阀
• 结构组成 • 它由先导阀和主阀组成。 • 先导阀实际上是一个小流 量直动型溢流阀，其阀芯 为锥阀。 • 主阀芯上有一阻尼孔，且 上腔作用面积略大于下腔 作用面积， • 其弹簧只在阀口关闭时起 复位作用。
公称通径
代表阀的通流能力的大小，对应于阀的额定流量。 与阀的进出油口连接的油管应与阀的通径相一致。阀 工作时的实际流量应小于或等于它的额定流量，最大 不得大于额定流量的1.1倍。 额定压力 阀长期工作所允许的最高压力。对压力控制阀， 实际最高压力有时还与阀的调压范围有关；对换向阀， 实际最高压力还可能受它的功率极限的限制。
液压阀的分类
根据控制方式不同分类（控制原理）
定值或开关控制阀 被控制量为定值的阀类，包括普 通控制阀、插装阀、叠加阀。 比例控制阀 被控制量与输入信号成比例连续变化的 阀类，包括普通比例阀和带内反馈的电液比例阀。 伺服控制阀 被控制量与（输出与输入之间的）偏差
信号成比例连续变化的阀类，包括机液伺服阀和电液 伺服阀。 数字控制阀 用数字信息直接控制阀口的启闭，来控 制液流的压力、流量、方向的阀类，可直接与计算机 接口，不需要D/A转换器。
AZ A 主要由先导调压弹簧来决定。 p p k Z x 1 Z ，一旦调压弹簧 AZ
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
四、
液压阀工作原理
2.3.3 流量控制阀
作用： 依靠改变阀口通流面积(节流口局部阻力)的大 小或通流通道的长短来控制流量，从而实现执 行元件所要求的运动速度。
类型： 普通节流阀、单向节流阀、调速阀、单向 调速阀、分流集流阀等。
液压阀工作原理
1、
液压阀工作原理
液压阀工作原理
液压阀工作原理
顺序阀与溢流阀的区别: a. 溢流阀的出油口通往油
箱，顺序阀的出油口一般通 往另一工作油路；顺序阀的 进出油口都是有一定压力的 。
b．溢流阀打开时，进油口 压力基本上保持在调定值， 出口压力近似为零；而顺序 阀打开后，进油压力可以继 续升高。
c．溢流阀的内部泄漏可以 通过出油口回油箱；而顺序
分流集流 工作原理
液压阀工作原理
分流集流 工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
o 参考文献： o 【1】《液压工作原理及动画.PPT》 o 【2】《液压工作原理动画.PPT》
液压阀工作原理ຫໍສະໝຸດ 3rew演讲完毕，谢谢听讲!
再见，see you again
2020/11/25
液压阀工作原理
三、顺序阀
1、作用：
利用油路本身的压力变化来控制阀口开启，达到油路 通断，实现执行元件的顺序动作，它一般不控制系统 压力。
2、类型： 按控制方式
直控顺序阀 外（液控）控顺序阀
按结构
直动式 先导式
液压阀工作原理
3、典型结构
直 动 式
先 导 式
液压阀工作原理
单 向 顺 序 阀
外 控 顺 序 阀
第5章 液压控制阀
1、直动式溢流阀：（用于低压， p≤2.5MPa，反向不通） 如下页图所示，直动式溢流阀是利用系 统中的油液作用力，直接作用在阀芯上与弹 簧力相平衡的原理来控制阀芯的启闭动作， 以保证（油缸）进油口处的油液压力恒定。 进油口P处的压力油经阀芯的橫孔及阻尼 孔作用在阀芯底部的锥孔表面上。当进口 压力较小时，阀芯在弹簧的作用下处于下 端位置，P与T不能相通；当进口压力升高， 阀芯下端压力油产生的作换 向阀的优点，既可以很方便的控制换向，又 可以实现对较大流量回路的控制。 几点说明： ①液动阀两端控制油路上的节流阀可以调节 主阀的换向速度，从而使主油路的换向平 稳性得到控制； ②为保证液动阀回复中位，电磁阀的中位必 须是A、B、T油口互通。
③控制油可以取自主油路（内控），也可以 取独立油源（外控）。 • 思考：执能符号中六个油口分别接何处？ 5、手动换向阀 通过控制手柄直接操纵阀芯的移动，换向 精度和平稳性不高，适用于间歇动作且无 需自动化的场合。
如图（a）：向左推动手柄→左位工作； 向右推动手柄→右位工作。 弹簧复位。 如图（b）：为钢球定位的手动换向阀， 与图（a）的区别：手柄可在三个位置上定 位，不推动手柄，阀芯不会自动复位。
§5-2 压力控制阀 压力控制阀是用来控制液压系统中油液 压力或利用压力信号实现控制（以液体压力 的变化来控制油路的通断）的阀类。按其功 能可分为溢流阀、减压阀、顺序阀、压力继 电器等。 本节主要介绍压力阀的工作原理、调节 性能、典型结构及主要用途。 一、溢流阀 溢流阀的作用是将系统的压力稳定在某 一调定值上，从而进行安全保护。按其调压 性能和结构特征划分，溢流阀可分为直动式 和先导式两大类。 （一）、溢流阀的工作原理及典型结构
二、换向阀 换向阀作用是利用阀芯和阀体间相对 位置的变化来接通、断开或改变系统中油液 的流动方向。
第五章液压控制阀ppt课件
（2）先导式溢流阀
调节螺钉 阀盖 调压弹簧 锥阀芯阀座 遥控口K
1）结构和工作原理
结构组成： 动画 主阀：圆柱阀芯
先导阀：锥形阀芯
工作原理： 动画
阀体 主阀芯 主阀座
控制液流的压力、流量、方向的阀类，可直接与计算
机接口，不需要D/A转换器。
▪ 根据安装连接形式不同分类
管式连接 阀体进出口由螺纹或法 兰与油管连接。安装方便。
板式连接 阀体进出口通过连成的组件 插入专门设计的阀块内实现不同功
能。结构紧凑。
叠加式 是板式连接阀的一种发展 形式。
§5-2 压力控制阀
分类 按用途： 溢流阀 减压阀 顺序阀 压力继电器
按阀芯结构：滑阀 球阀 锥阀
按工作原理：直动式 先导式
工作原理：利用液压力与阀内弹簧力相平衡原 理工作的。
一、 溢流阀
1．溢流阀的功能 功能：利用阀芯上的液压作用力和弹簧力保持平衡，
使阀的进口压力不超过或保持调定值； 保持系统压力恒定，即溢流定压； 防止系统过载，即安全保护。
二、液压阀的分类
• 根据结构形式分类
• 滑阀 滑阀为间隙密封，阀芯与阀口存在一定 的密封长度，因此滑阀运动存在一个死区。阀 口的压力流量方程 q＝ CdπD x (2Δp/ρ）1/2 • 锥阀 锥阀阀芯半锥角一般为12 °～20 °，阀 口关闭时为线密封，密封性能好且动作灵敏。 阀口的压力流量方程
二、换向阀
• 换向阀是利用阀芯与阀体间的相对运动而切换油 路中液流的方向的液压元件。
• 其作用是通过改变阀芯和阀套之间的相对位置， 来控制系统的启动、停止或换向。
液压阀详解
度，所以可调节换向时间。
机动换向阀(行程)要放在操纵件旁，即通常安装在油缸附 近，它结构简单，换向位置精度高。
机动(行程)换向阀基本都是二位的，除有二位二通的，还 有二位三通、二位四通等型式。
机动
（2）手动换向阀 manual-operated directional valve
液压控制阀 流量控制阀
普通单向阀 结构：阀体、阀芯、弹簧等
普通单向阀动画
按进出油液流向的不同分直通式和直角式两种结构，
都由阀芯、阀体和弹簧等组成。(小规格直通式阀有用钢球 作阀芯的，我们试验室里看到的就是这种)，当液流从进油 口A 流入时，油液压力克服弹簧阻力和阀体1与阀芯2间的 摩擦力，顶开带有锥端的阀芯(或钢球)，从出油口B 流出。 当油液反向从B流入时，油液压力使阀芯紧密地压在阀座 上，故不能逆流。由于弹簧仅起复位作用，因而弹簧力很 小。所以正向开启压力只需0.03～0.05MPa ; 反向截止时， 因阀芯与阀座孔为线密封，且密封力随压力增高而增大， 故密封性能良好。
图形符号
A’ B’ AB
利用液控单向阀锁紧
液压锁 密封好、锁紧精度高。
按通路分类：二通、三通、四通、五通等等
按工作位置数分：二位、三位、四位等等
换向阀
按控制方式分类
电磁换向阀 液动换向阀 电液动换向阀 手动换向阀
机动换向阀（行程换向阀）
气动换向阀
按阀芯的形式分类
滑阀式换向阀 转阀式换向阀
1-阀体 2-阀芯 3-弹簧
1-阀体 2-阀芯
3-弹簧
2、液控单向阀 hydraulically operated check valve
液控单向阀是一种通入控制压力油后允许油液双向流动 的单向阀，它由单向阀和液控装置两部分组成。
液压阀图解
液压阀图解液压控制阀是液压系统中用来控制液流方向、压力和流量的元件。
借助于这些阀，便能对液压执行元件的启动和停止、运动方向和运动速度、动作顺序和克服负载的能力等进行调节与控制，使各类液压机械都能按要求协调地工作。
液压阀可分为方向阀、压力阀和流量阀三大类。
1 单向阀图解1 普通单向阀普通单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。
图3-43（a）所示是一种管式普通单向阀的结构。
压力油从阀体左端的通口P1流入时，克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b从阀体右端的通口流出。
但是压力油从阀体右端的通口P2流入时，它和弹簧力一起使阀芯锥面压紧在阀座上，使阀口关闭，油液无法通过。
图3-43（b）所示是单向阀的职能符号图。
图3-43 单向阀(a)结构图(b)职能符号图1—阀体2—阀芯3—弹簧2 液控单向阀当控制口无压力油通入时，液控单向阀的工作机制和普通单向阀一样；压力油只能从通口P1流向通口P2，不能反向倒流。
当控制口K有控制压力油时，因控制活塞推动顶杆顶开阀芯，使通口P1和P2接通，油液就可在两个方向自由通流。
1）内泄式、不带卸荷小阀芯的液控单向阀内泄式、不带卸荷小阀芯的液控单向阀结构与符号如图3-44所示。
1单向阀芯3弹簧4控制活塞X控制口A正向进油口B反向进油口A1密封锥面图3-44内泄式、不带卸荷小阀芯的液控单向阀结构与符号此类液控单向阀适用于系统压力较低的场合。
图3-45所示为内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路。
图3-45内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路2）内泄式、带卸荷小阀芯的液控单向阀带卸荷小阀芯的液控单向阀适用于反向压力较高、流量较大的场合。
此类液控单向阀利用卸荷小阀芯在反向开启前泄去系统压力，由此避免了液压冲击，并大大降低了开启主阀的压力。
图3-46所示为内泄式、带卸荷小阀芯的液控单向阀结构原理图与符号。
