填方地段原地基处理检查表
公路工程质检内业资料管理办法
质检内业资料管理为统一全线各种质检资料及配套的试验资料，保证资料的规范、完整性，现将资料的整理顺序及报检程序作如下规定，务必严格遵照执行.一、路基土石方工程（资料管理编号:200)按主填、挖方段落及施工条件合理划分长度.填、挖段落桩号必须衔接连贯、不重叠、不间断，试验、质检资料起止桩号必须配套,公里桩处一般应分开。
1、挖方工程（1）分项开工申请单(监表1）（2）施工放样报验单(监表3）（3）施工放样图（4）检验申请单(监表5）（5）公路工程原地基处理检查表（路基表1（202—1））（6）检验申请单（监表5）（7）公路工程石方（土方）路基检查表（路基表3（201—1）及路基表2（201—2)）。
（注：此项工序检验到路床顶面才进行）。
（8）分项工程评定（9）中间交工证书（监表11)（10）中间计量表（监表12)，附工程量计算式及图表。
2、填方工程（1）分项开工申请单（监表1）（2）施工放样报验单(监表3）（3）施工放样图（4）检验申请单（监表5）（5）公路工程填方地段原地基处理检查表（路基表1(202-1）（6）每层压实度试验资料（试验资料的报告表、记录表的桩号、编号、日期必须对应配套，每四至五层填土必须进行一次抄平，并记录存档）（7）检验申请单(监表5)（8）公路工程土方(石方）路基检查表（路基表3（201—1））。
（9）分项工程评定（10）中间交工证书(监表11）（11）中间计量表（监表12)附工程量计算式及图表.注：填方检验资料中，从填前压实至每层压实度试验资料,应单独归档，即不归入质检资料中，作施工质量控制工序的重要检验资料，路基填方必须依底部每填高一米报检一次，填写检验申请单（监表5）、公路工程土方（石方)路基检查表（路基表3（201—1)），报检里程按实际发生里程填写，不大于分项开工里程。
3、软基处治（1）分项开工申请单（监表1）（2）施工放样报验单（监表3）（3）施工放样图（4）检验申请单（监表5）（5）公路工程粉喷桩处理软基检查表（路基表7（205-3)、〔附深层搅拌桩施工记录表（附表5.0。
(规范)附表1-2工序质量检查表格填报规定(路基、隧道)
隔离工程土 9 工合成材料 处治层
过滤排水工 10 程土工合成 材料处治层
一个自然段（每层）作为一 1、过滤排水工程土工合成材料现场质量检验表（检表4.5.2-3）；2、相关的测量 个控制工序 检测资料（测表3）；5、隐蔽工程所需的声像资料和现场收方记录。
1、过滤排水工程土工合成材料现场质量检验表 （检表4.5.2-3）。
一个自然段作为一个控制工 1、碎石桩(砂桩)软基处理现场质量检验表（检表4.4.2-3）；2、分项工程关键工 1、碎石桩(砂桩)软基处理现场质量检验表（检 软基处治碎 序 序交验单（桩长）；3、碎石桩（砂桩）施工检查记录表（路基施工记录表20）；4 表4.4.2-3）；2、碎石桩（砂桩）施工检查记录 6 石桩（砂 、隐蔽工程所需的声像资料和现场收方记录。 表路基施工记录表20）； 桩） 一个自然段作为一个控制工 1、粉喷桩软基处理现场质量检验表（检表4.4.2-4）；2、分项工程关键工序交验 1、粉喷桩软基处理现场质量检验表（检表 软基处治粉 序 单（桩长）；3、粉喷桩施工检查记录表（路基施工记录表19）；4、砼抗压强度试 4.4.2-3）；2、粉喷桩施工检查记录表（路基施 7 喷桩 验报告；5、隐蔽工程所需的声像资料和现场收方记录。 工记录表19）；3、砼抗压强度试验报告。 加筋工程土 一个自然段（每层）作为一 1、加筋工程土工合成材料现场质量检验表（检表4.5.2-1）；2、相关的测量检测 资料（测表3）；3、隐蔽工程所需的声像资料和现场收方记录。 8 工合成材料 个控制工序 处治层 1、加筋工程土工合成材料现场质量检验表（检 表4.5.2-1）；
每个换填段落按挖除、换填 挖除：1、基坑底工程质量检查记录表（路基记录表17）；2、分项工程关键工序交 换填：1、地基处理检查记录表（路基记录表 验单；3、相关的测量检测资料；4、隐蔽工程所需的声像资料和现场收方记录。 7）；2、相关测量资料；3、压度度试验报告； 软基换填处 各作为一个工序报验 3 换填：1、地基处理检查记录表（路基记录表06）；2、分项工程关键工序交验单； 治 3、相关测量资料；4、压度度试验报告；5、隐蔽工程所需的声像资料和现场收方 1、砂垫层软基处理现场质量检验表（检表4.4.2-1）；2、相关的测量检测资料 1、砂垫层软基处理现场质量检验表（检表 软基处治砂 一个自然段或分段作为一个 记录。 （垫层底面和顶面水准测量记录表）；3、隐蔽工程所需的声像资料和现场收方记 4.4.2-1）；2、相关的测量检测资料（垫层底面 4 （碎石）垫 控制工序。 录。 和顶面水准测量记录表）； 层 一个自然段作为一个控制工 1、袋装砂井、塑料排水板软基处理现场质量检验表（检表4.4.2-2）；2、分项工 软基处治袋 序 程关键工序交验单（井（板）长度）；3、塑料排水板处理软基施工检查记录表 5 装砂井、塑 （路基施工记录表07）；4、隐蔽工程所需的声像资料和现场收方记录。 料排水板 1、袋装砂井、塑料排水板软基处理现场质量检 验表（检表4.4.2-2）；2、塑料排水板处理软基 施工检查记录表（路基记录表07）；

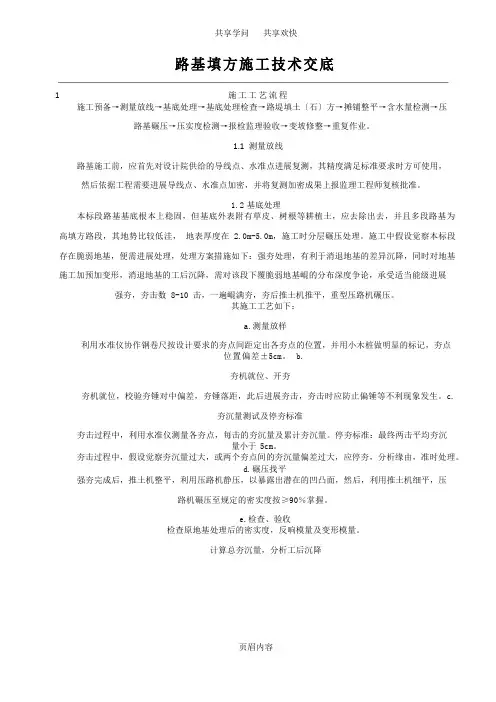

路基填方施工技术交底
路基填方施工技术交底1施工工艺流程施工预备→测量放线→基底处理→基底处理检查→路堤填土〔石〕方→摊铺整平→含水量检测→压路基碾压→压实度检测→报检监理验收→变坡修整→重复作业。
1.1测量放线路基施工前，应首先对设计院供给的导线点、水准点进展复测，其精度满足标准要求时方可使用，然后依据工程需要进展导线点、水准点加密，并将复测加密成果上报监理工程师复核批准。
1.2基底处理本标段路基基底根本上稳固，但基底外表附有草皮、树根等耕植土，应去除出去，并且多段路基为高填方路段，其地势比较低洼，地表厚度在 2.0m-5.0m，施工时分层碾压处理。
施工中假设觉察本标段存在脆弱地基，便需进展处理，处理方案措施如下：强夯处理，有利于消退地基的差异沉降，同时对地基施工加预加变形，消退地基的工后沉降，需对该段下覆脆弱地基崐的分布深度争论，承受适当能级进展强夯，夯击数 8-10 击，一遍崐满夯，夯后推土机推平，重型压路机碾压。
其施工工艺如下：a.测量放样利用水准仪协作钢卷尺按设计要求的夯点间距定出各夯点的位置，并用小木桩做明显的标记，夯点位置偏差±5cm。
b.夯机就位、开夯夯机就位，校验夯锤对中偏差，夯锤落距，此后进展夯击，夯击时应防止偏锤等不利现象发生。
c.夯沉量测试及停夯标准夯击过程中，利用水准仪测量各夯点，每击的夯沉量及累计夯沉量。
停夯标准：最终两击平均夯沉量小于 5cm。
夯击过程中，假设觉察夯沉量过大，或两个夯点间的夯沉量偏差过大，应停夯，分析缘由，准时处理。
d.碾压找平强夯完成后，推土机整平，利用压路机静压，以暴露出潜在的凹凸面，然后，利用推土机细平，压路机碾压至规定的密实度按≥90％掌握。
e.检查、验收检查原地基处理后的密实度，反响模量及变形模量。
计算总夯沉量，分析工后沉降各项指派指标合格后，报监理工程师验收，进入下道工序。
B.浸水路堤段基底处理依据本标段的特点，全部承受人工挖渠放水后，再清淤，并视具体状况分别承受抛填片石方案和填渗水土方案。
关于计量附件资料的要求
xx～xx～xx～xx（xx）高速公路xxx工程项目关于计量附件资料的要求监理单位：xxx监理公司监理机构：总监办对计量资料附件要求：（一）分项工程开工报告1）、监表6：工程分部（项）开工申请批复单2）、监表5：施工放样报验单附件：与分项工程相应的测量记录表3）、监表2：施工技术方案报审表附件：1、分项工程施工方案；2、进场人员名单4）、监表15：施工材料报验单附件：1、各原材料出厂质量证明材料；2、原材料进场检验报告；3、承载比（CBR）试验报告、标准击实报告；4、砼（砂浆）配合比报告；5、进场设备报验单（二）、质检资料1、路基土石方工程A、清表：路基记录表6填方地段原地基处理检查表2、土（石）方路基：A、监表8检验申请批复单B、测表3水准测量记录表C、测表5路基路路面高程检测记录、计算表D、测表6路基路面纵断高程、横坡、宽度检测记录表E、测表10全站仪平面位置检测表F、测表12横断面测量记录表G、检表1土方路基现场质量检验报告单H、检表2石方路基现场质量检验报告单I、路基记录表20平整度、宽度、横坡度检查记录表J、路基汇总记录表2、3、4K、土（石）方路基各层压实度报告（试验资料）（压实度试验资料试坑深度应与测量资料一一对应）3、软土地基：A、监表8检验申请批复单B、测表3水准测量记录表（原地面、挖后、换填后的高程）C、测表10全站仪平面位置检测表D、检表3软基处理砂垫层现场检查记录表E、检表4袋装砂井、塑料排水板软基处理现场质量检验表F、检表5碎石桩(砂桩) 软基处理现场质量检验表G、检表7加筋工程土工合成材料现场质量检验表（土工格栅）H、检表6-1强夯处理软基现场质量检验报告单I、路基记录表09强夯施工检查记录表J、路基记录表07地基处理检查记录表（用于软基处理）K、路基记录表08塑料排水板处理软基施工检查记录表L、路基记录表11软土地基沉降量观测记录表（一）M、路基记录表12软土地基沉降量观测记录表（二）N、路基记录表16基坑底工程质量检查记录表O、软土地基承载力试验报告P、碎石桩触探试验报告Q、砂岩泌水性报告R、各种材料回填的压实度试验报告现场收方单4、涵洞：1）、管涵：A、监表8检验申请批复单B、测表3水准测量记录表C、测表10全站仪平面位置检测表D、路基记录表16基坑开挖现场检查记录表E、检表150管座及涵管安装现场质量检验表F、检表12 管道基础及管节安装现场质量检验表G、每道涵洞附检表148涵洞总体现场质量检验表H、动力触探地基承载力试验记录2）、盖板涵A、监表8检验申请批复单B、测表3水准测量记录表C、测表10全站仪平面位置检测表D、路基记录表16基坑开挖现场检查记录表E、检表16 混凝土浇筑申请报告单F、桥梁记录表1 混凝土施工检查记录表G、桥梁记录表5 模板、支架及拱架安装检查记录表H、检表149 涵台现场质量检验表I、检表151 盖板制作现场质量检验表J、检表152 盖板安装现场质量检验表K、检表156 一字墙和八字墙现场质量检验表L、每道涵洞附检表148涵洞总体现场质量检验表M、砼抗压强度试验报告、原材料试验报告注意事项：1、基坑开挖表格没有规范值，按施工规范要求填写。
监理工程师用分项工程质量检验评定表格
监理工程师用分项工程质量检验评定表格第13章监理工程师用分项工程质量检验评定表格填方地段原地基处理检查表检验负责人：检测：记录：复核：年月日土方路基分项工程质量检验评定表检验负责人：检测：记录：复核：年月日石方路基分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.3.2检验负责人：检测：记录：复核：年月日砂（砾）垫层分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.4.2-1检验负责人：检测：记录：复核：年月日碎石桩（砂桩）分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.4.2-3检验负责人：检测：记录：复核：年月日粉喷桩分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.4.2-4检验负责人：检测：记录：复核：年月日加筋工程土工合成材料分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.5.2-1检验负责人：检测：记录：复核：年月日隔离工程土工合成材料分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.5.2-2检验负责人：检测：记录：复核：年月日过滤排水工程土工合成材料分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.5.2-3检验负责人：检测：记录：复核：年月日防裂工程土工合成材料分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.5.2-4检验负责人：检测：记录：复核：年月日片（碎）石垫层分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表4.5.2-5检验负责人：检测：记录：复核：年月日管节预制分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表5.2.2管道基础及管节安装分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表5.3.2检验负责人：检测：记录：复核：年月日检查（雨水）井砌筑分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表5.4.2检验负责人：检测：记录：复核：年月日土沟分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表5.5.2检验负责人：检测：记录：复核：年月日混凝土边沟分项工程质量检验评定表所属建设项目：法者~新炭房公路第一合同段所属分部工程名称：分项工程名称：工程部位：表5.6.2检验负责人：检测：记录：复核：年月日混凝土小型构件分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.12.9检验负责人：检测：记录：复核：年月日盲沟分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表5.7.2检验负责人：检测：记录：复核：年月日砌体挡土墙分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表6.2.2-1检验负责人：检测：记录：复核：年月日悬臂式和扶臂式挡土墙分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表6.3.2检验负责人：检测：记录：复核：年月日开挖基坑检查表所属建设项目：所属分部工程名称：分项工程名称：工程部位：浆砌砌体分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表6.10.2-1水泥混凝土面层分项工程质量检验评定表检验负责人：检测：记录：复核：年月日沥青混凝土面层和沥青碎（砾）石面层分项工程质量检验评定表检验负责人：检测：记录：复核：年月日沥青贯入式面层（或上拌下贯式面层）分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表7.4.2检验负责人：检测：记录：复核：年月日沥青表面处治面层分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表7.5.2检验负责人：检测：记录：复核：年月日水泥土基层分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表7.6.2检验负责人：检测：记录：复核：年月日水泥稳定粒料基层分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表7.7.2检验负责人：检测：记录：复核：年月日级配碎（砾）石基层和底基层分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表7.12.2检验负责人：检测：记录：复核：年月日路缘石铺设分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表7.14.2路肩分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表7.15.2桥梁总体分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.2.2检验负责人：检测：记录：复核：年月日钢筋安装分项工程质量检验评定表检验负责人：检测：记录：复核：年月日钢筋网分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.3.1-2检验负责人：检测：记录：复核：年月日钢丝、钢绞线先张法分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.3. 2-1检验负责人：检测：记录：复核：年月日粗钢筋先张法分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.3.2. -2检验负责人：检测：记录：复核：年月日后张法分项工程质量检验评定表检验负责人：检测：记录：复核：年月日基础砌体分项工程质量检验评定表所属建设项目：法者至新炭房公路第一合同段所属分部工程名称：分项工程名称：工程部位：表8.4.1检验负责人：检测：记录：复核：年月日墩、台身砌体分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.4.2检验负责人：检测：记录：复核：年月日扩大基础分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.5.1检验负责人：检测：记录：复核：年月日钻孔灌注桩分项工程质量检验评定表检验负责人：检测：记录：复核：年月日挖孔桩分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.5.3检验负责人：检测：记录：复核：年月日承台分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.5.9检验负责人：检测：记录：复核：年月日大体积混凝土结构浇筑分项工程质量检验评定表墩、台身浇筑分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.6.1-1检验负责人：检测：记录：复核：年月日墩、台身安装分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.6.2检验负责人：检测：记录：复核：年月日墩、台帽或盖梁分项工程质量检验评定表检验负责人：检测：记录：复核：年月日台背填土分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.6.5检验负责人：检测：记录：复核：年月日梁（板）预制分项工程质量检验评定表所属建设项目：所属分部工程名称：分项工程名称：工程部位：表8.7.1-1检验负责人：检测：记录：复核：年月日梁（板）安装分项工程质量检验评定表检验负责人：检测：记录：复核：年月日就地浇筑梁（板）分项工程质量检验评定表。
关于山区高填方工程地基处理问题
关于山区高填方工程地基处理问题摘要：山区高填方地基具有填筑厚度大、边坡高度高、填方工程量大、填土厚度差异大、地下水影响复杂等特点，易产生不均匀沉降和边坡失稳问题。
引起山区高填方地基事故的原因很多，本文针对 2 个典型的高填方地基沉降及边坡失稳事故并结合其他类似事故对山区高填方地基事故的原因进行了分析，并对事故的预防及处理提出了建议。
关键词：山区；高填方地基；原因；预防措施；处理原则0引言随着我国工程建设的不断发展，平整的、条件好的工程场地日益稀缺，机场、道路、大型工厂、大型住宅区向山区扩展，特别是在丘陵地带更是如此，如贵州龙洞堡机场、云南长水机场等。
与常规回填土地基相比，山区高填方地基具有以下特点：1)填土厚度大，一些工程填土厚度超过100m。
2) 边坡高度大，边坡稳定风险大。
3) 填方工程量大，很多项目面积超过10km2，填料运输及施工困难，往往就地取材以达到挖填平衡。
4) 地面标高变化大，加剧填筑压实的难度。
5)填土厚度差异大，易产生不均匀沉降。
6) 地下水排水系统复杂，水处理难度大。
对于山区高填土地基，常常出现的工程事故包括工后不均匀沉降或过大沉降、沉降稳定时间长、滑坡等问题，从而引发上部建( 构) 筑物、道路、管线、停机坪开裂、下沉等各种工程事故[1-2]。
1山区高填方地基事故四川某项目位于丘陵谷盆地地貌区，三面环山，厂区内场地长约2.4km，宽1.1km，地势东高西低，南北高中间低，自然地面相对高差64.7m。
（1）地下水条件的改变：从时间上来说，发生较大沉降是在2014年下半年，主要是场区内部及周边地下水条件的变化造成的。
这种地下水条件的改变有两方面因素:气象(大气降水量增加) 与场区内的地下水渗流。
该厂区 2014 年开始，降雨量较过去 50 年明显增加。
厂区大部分地面的硬化时间在 2015 年下半年。
2014 年开始，地面还未硬化，大量雨水入渗，在填土上层形成非常丰富的上层滞水，即使地面硬化工作完成后，混凝土地面下的上层滞水不易蒸发，仍会滞留在回填土内，在一定程度上导致填土地基湿化变形，对地基土的物理力学性质的影响很大。
高填方路基与地基处理计算书-不打印 - 副本
重庆市北部新区翠云片区甘悦大道市政工程高填方及地基处理工程复合地基计算书计算：校核：武汉市政工程设计研究院有限责任公司2016年08月工程设计甲级资质证书编号：A1420017571、项目概况1.1高填方路基概况甘悦大道一期工程K1+740～K4+120段根据原地形，分布大量高填方区段，其中填方高度最高达50m，目前因场平先一步实施，大部分路基在场平实施时要求按路基填筑要求实施，但终点处甘悦大道与春华大道节点立交范围设置有下穿通道、挡墙等结构，地基要求较高，但多为高填方区域。
目前，部分段已回填至道路设计标高（下穿通道设计标高）以下2-5m高程处。
由于通道结构对地基沉降控制要求较高，而其地基范围内为新近素填土，需进行地基处理。
甘悦大道与春华大道立交处轨道九号线隧道于高填方区穿过，根据《重庆市轨道交通控制保护2区管理办法（试行）》文件规定以及渝轨建办和轨道建团相关规定，本工程建设应为轨道九号线未来建设提供良好基础条件，轨道9号线隧道地基应满足上述要求，需进行地基处理。
本册为第五册《高填方及地基处理工程》。
1.2高边坡概况根据渝建发【2010】166号文件，高边坡支护方案设计安全专项论证范围为：岩质边坡高度≥30m；岩土混合边坡高度≥25m且土层厚度≥4m；土质边坡高度≥15m；填方边坡高度≥12m的边坡。
本项目挖方边坡最高40m，填方边坡最高36m，挖方边坡有2段高度≥30m为超限切方边坡。
填方路基有13段边坡高度≥12m为超限填方边坡。
1.3气象与水文气象：场地区属亚热带湿润季风气候区，具冬暖春早，温暖湿润，雨量充沛，夜雨多，空气湿度大，云雾多，日照偏少。
多年平均气温18.2℃，极端最高气温42.9℃（2006.8.15），最低气温-2.5℃，多年平均雾日67.8天，最大年雾日达148天，多年平均相对湿度79%~81%，绝对湿度17.1~18.2毫巴，多年平均降雨量1113.45毫米，年最大降雨量1544.8毫米，年最小降雨量740.1毫米，降水多集中在每年的5-9月，约占全年降水总量的70%，主导风向以北风为主，平均风速1.1m/s，最大风速28.4m/s。
竣工资料归档顺序(最新版)
施工单位归档顺序：施工工序资料1、分项工程质量检验评定表2、分项工程中间交工证书3、分项工程开工申请批复单（分项工程是以子分项工程资料体现的，开工报告在评定之前）4、分项工程检验申请单及附件注：施工工序资料组卷总顺序与分部分项工程划分顺序一致，各分项工程资料按工序先后顺序组卷。
各工程资料表格组卷顺序：路基工程单位工程开工检验申请批复单及附件（单独组卷）路基土石方分部开工检验申请批复单及附件（单独组卷）每个自然段土石方：{分项工程质量检验评定表—分项工程中间交工证书—分项工程开工申请批复单及附件—分项工程检验申请批复单—93区【中间检验申请批复单（清表）—填方原地面地基处理检查表—检查记录表（清表）—水准测量记录表—中间检验申请批复单—分项工程质量检验评定表（每五层）—土方路基现场质量检验表及附件—施工放样报验单—全站仪平面位置检测表—路基路面纵段高程横坡度宽度检测记录—现场压实度试验检测报告…….】—94区【中间检验申请批复单—分项工程质量检验评定表（每层）—土方路基现场质量检验表及附件—全站仪平面位置检测表—水准测量记录表—平整度、宽度、横坡度检查记录表—横坡度现场检验表—现场压实度试验检测报告…….】—96区【中间检验申请批复单—分项工程质量检验评定表（每层）—土方路基现场质量检验表及附件—全站仪平面位置检测表—水准测量记录表—平整度、宽度、横坡度检查记录表—横坡度现场检验表—现场压实度试验检测报告……. 】—路床顶{中间检验申请批复单—土方路基现场质量检验表及附件—全站仪平面位置检测表—路基路面高程检测记录、计算表—平整度、宽度、横坡度检查记录表—横坡度现场检验表—现场压实度试验检测报告—现场承载力试验检测报告}路基工程软基处理（塑料排水板）：分项工程质量检验评定表—分项工程中间交工证书—分项工程开工申请批复单及附件—分项工程检验申请批复单—分项工程质量检验评定表（砂垫层）—砂垫层软基处理现场质量检验表—水准测量记录表—袋装砂井、塑料排水板软基处理现场质量检验表—塑料排水板处理软基施工检查记录表—水准测量记录表路基工程软基处理（土工格栅）：分项工程质量检验评定表—分项工程中间交工证书—分项工程开工申请批复单及附件—分项工程检验申请批复单—中间检验申请批复单—分项工程质量检验评定表（第一层）—【防裂土工布合成材料现场质量检验表—分项工程质量检验评定表（第二层）—防裂土工布合成材料现场质量检验表…..】路基工程软基处理（换填）：分项工程质量检验评定表—分项工程中间交工证书—分项工程开工申请批复单及附件—分项工程检验申请批复单—软基换填处理现场质量检验表—水准测量记录表（填前）—检查记录表（地基换填碎石）—水准测量记录表（填后）—软土地基沉降、位移观测总结报告—全站仪平面位置检测表—水准测量记录表—软土地基沉降～时间曲线记录表—软土地基沉降观测记录表—软土地基水平位移观测记录表路基工程软基处理（碎石桩）：分项工程质量检验评定表—分项工程中间交工证书—分项工程开工申请批复单及附件—分项工程检验申请批复单—碎石桩软基处理现场质量检验表—碎石桩处理软基施工检查记录表—砂垫层软基处理现场质量检验表—分项工程质量检验评定表（砂垫层）—水准测量记录表（填前）—水准测量记录表（填后）—地基承载力试验报告路基交验：中间交工申请表—现场压实度试验检测报告—现场承载力试验检测报告（弯沉）—高程现场检验表—全站仪平面位置检测表—宽度现场检验表—平整度现场检验表—横坡坡度现场检验表—边坡检查记录表—中间交工证书排水工程分部工程开工申请批复单及附件（单独组卷）边沟、排水沟：分项工程质量检验评定表—分项工程中间交工证书—分项工程开工申请批复单及附件—分项工程检验申请批复单—中间检验申请批复单（基坑）—桥涵基坑现场检测记录表—水准测量记录表—中间检验申请批复单—浆砌排水沟现场质量检验表—全站仪平面位置检验表—水准测量记录表—砌筑砂浆现场检查汇总记录表—砂浆力学性能试验检测报告排水沟盖板预制：分项工程质量检验评定表—分项工程中间交工证书—中间检验申请批复单—混凝土小型构件现场质量检验表—模板安装检查记录表—混凝土浇筑申请报告单—混凝土施工检查记录表—混凝土力学性能试验检测报告（盖板预制若按批做则单独组卷，若是与排水沟、边沟同段落，则放至相应的排水沟、边沟资料之后。
路基记录表05 填方地段原地基处理检查表(填写示例)
XXX 有限公司 XXX 有限公司
XXXXXX 工程项目
填方地段原地基处理检查表
施工自检
合同号： LJ01 编 号：
路基记录表 05
起迄桩号
检查项目
K0+000～ K0+100 段
清场 情况
1、砍树挖根 2、铲草皮
施工时间
XXXX 年 XX 月 XX 日
处理情况
数量
原地表树木、树根均在施工前已按要求全部清除 原地表草皮已按要求全部清除，清理深度不小于
符合规范要求
4、地下水处理
已采取暗（盲）沟、渗沟排除地下水
符合规范要求
基本要求： 公路用地范围内的树木、灌木丛等均在施工前砍伐或移植于路基用地之外 原地面进行表面清理，清理深度不小于填土厚度，清理完地表面后，整平压实到规定要求后进行填方作
业；在深耕地段，必要时，将松土翻挖，土块打碎，然后回填、整平、压实 当路堤稳定受地下水影响时，在路堤底部填以水稳性优良、不易风化的砂、砂砾、碎石等材料或采用无机 结合料（生石灰粉、水泥等固化材料）进行加固处理，或采用暗（盲）沟、渗沟排除地下水 当地面横坡陡于 1：5 时，原地面挖成台阶（台阶宽度不小于 1m）。
XXX XXX
检查日期
XXXX 年 XX 月 XX 日 检查意见 符合规范要求 符合规范要求
2、填前挖松及压实
地面横坡陡于 1：5 时，原地面已挖成宽度≮1m 台阶 已将松土翻挖，土块打碎，然后回填、整平、压实
符合规范要求 符合规范要求
3、地面排水
地面积水已按要求排除干净，并设置临时排水沟
检查人：
质检负责人：
注：1、每 100 米为一检查段；2、超过 100 米在 150 米以内可作为 1 段；超过 150 米小于 200 米必须作两段。
地基处理检查表
安定性
沸煮法
安定
雷氏法(mm)
≤5.0mm
标准稠度用水量
不变水量法(%)
调整水量法(%)
结论
试验负责人:日期:
地基处理检查表
承包单位：
监理单位：编号：B-54-□□□□-□□□□
工程名称
施工时间
桩号及部位
检验时间
处理方法
级配或含量
处理范围
长度
宽度
厚度
分层厚度(cm)
松铺
压实
底面高程偏差
允许值
左前
左后
右前
右后
(mm)
密实度或强度
项目
试样密实度或强度
合格率(％)
第一层
第二层
第三层
第四层
第五层
顶面高偏差
允许值
左前
左后
右前
右后
（mm）
备注
自检意见及签名
监理意见及签名
监理工程师：日期：
承包人：日期：
混凝土护栏现场质量检验报告单
承包单位：
监理单位：编号：B-102-□□□□-□□□□
工程名称
施工时间
桩号及部位
检验时间
项次
检验项目
规定值或允许偏差
检验结果检验频率和方法1基础压实度(%)2
基础平整度(mm)
3
护栏地面以上中心高度(mm)
4
护栏混凝土强度(MPa)
5
轴线横向偏位(mm)
结论：
监理工程师：日期：
承包人：日期：
水泥标准稠度用水量、凝结时间、安定性试验
编号: C-5-2-□□□□-□□□□
试验单位
合同号
样品名称
高填方地基处理意见
高填方段地基处理意见
高填方段路填料采用细粒土时，有机质含量不得大于5%，填料的含水量宜为最优含水量，其中边坡区应优先选用巨粒土或粗粒土料。
施工中，每三层采用重型碾压设备进行压实，设备碾压能力不小于50t。
高填方路段设置沉降杆，定期进行沉降观测，路堤填筑过程中每2天观测一次沉降，如果两次填筑间隔时间较长，每周至少观测一次，如遇降水、变形异变等情况，应增加监测频率，填筑施工完成后，宜每个月监测一次，其余监测时间参考相关规范。
地基处理、填方宜安排在春季或夏季，在冬季来临前确保填筑完成，保证高填方路基的自然沉降稳定时间，沉降时间不少于100d。
路基容许工后变形不大于0.5米且连续两个月观测沉降量每月不超过2mm。
路段宜采用整体砌石护坡，使路面水及时排出路基范围，防止水渗入路基造成湿陷；根据路基底部原土层含水量情况，在原地表压实后铺设单向土工布隔断层。
高填方路基段的控制要点
高填方路基段的控制要点摘要：本文根据某公路高填方段的路基工程，简要阐述了高填方路基施工的技术与工艺要点，并针对施工中的技术要点及难点进行了探讨分析，提出了施工的控制措施和方法，可为类似高填方路基工程的施工与质量控制提供参考。
关键词：路基工程；高填方；施工技术前言高填方路基需要特别关注施工过程，其质量控制不合格很容易引发运营中的各类病害。
如果用材料腐殖土、泥土、种植土直接作为路基填料，很容易在荷载作用下出现沉陷变形和收缩开裂，严重的引起路基整体稳定安全；如果原路基地面承载力差，软土层而未处理，将会直接影响高填方路基的稳定；如果填筑过程厚度较大或者压实不合格，则会是高填方路基产生累积沉降变形；如果填挖交界处没有进行台阶处理，则会导致路基边坡的局部失稳破坏。
因此，需要理清高填方路基施工中的技术要点和难点，施工中有意识地解决，保障高填方路基的施工质量。
1、工程概述某公路工程路基施工以移挖作填为主要手段，某合同段内有8处高填方路基施工，平均填高15.8m，最大填高达到19.3m。
高填路基地段处于构造剥蚀地貌，岩性为粉质粘土和中风化基岩，填方路段的边坡高度较大，平均坡度在20%左右，根据工程地质报告分析，对高填方路基出的残坡积层进行适当处治后基本能够满足高填方路基的要求。
根据设计要点，路堤30m以下的路基范围内可以埋填硬质砂岩，要求石块的强度不低于30MPa。
同时为了避免路堤不均匀沉降导致的路基路面开裂问题，需要在路面以下铺设3层土工格栅，而高填方路基需要在路堤上部铺设3～6层土工格栅。
填筑材料应以就地取材为主，可选用片石或者卵石，片石的粒径宜在150～300mm，卵石粒径宜在40～100mm，并配合碎石和砂砾石作为细骨料，所用土工格栅为了满足力学要求，其抗拉强度应不低于50kN/m，延伸率在3%以内，节点强度在300N以上。
2、施工技术控制要点根据现场施工环境，高填方路基施工采用填土和填石方案，填料就地取材，通过挖掘机和装载机施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：1、每100米为一检查段；2、超过100米在150米以内可作为1段；超过150米小于200米必须作两段。
工程文档关键词：
工程资料
工程质量
工程样本工程设计工源自图纸工程安全雷波县绕城公路工程（第二次）施工Ⅱ标段工程项目
填方地段原地基处理检查表
承包单位：四川泸州通达路桥有限公司合同号：Ⅱ
监理单位：四川京海路桥监理咨询有限公司编 号：
路基记录表05
起迄桩号
检 查 项 目
施工时间
年 月 日
检查日期
年 月 日
处 理 情 况
数 量
检 查 意 见
清场
情况
1、砍树挖根
2、铲草皮
地面填前处理
1、挖台阶
2、填前挖松及压实
3、地面排水
4、地下水处理
基本要求：
公路用地范围内的树木、灌木丛等均应在施工前砍伐或移植于路基用地之外 原地面应进行表面清理，清理深度不小于填土厚度，清理完地表面后，应整平压实到规定要求方可进行填方作业；在深耕地段，必要时，应将松土翻挖，土块打碎，然后回填、整平、压实 当路堤稳定受地下水影响时，应在路堤底部填以水稳性优良、不易风化的砂、砂砾、碎石等材料或采用无机结合料（生石灰粉、水泥等固化材料）进行加固处理，或采用暗（盲）沟、渗沟排除地下水 当地面横坡陡于1：5时，原地面应挖成台阶（台阶宽度不小于1m）。
