循环流化床锅炉系统流程
220t循环硫化床锅炉运行规程
HG—220/9.8—L.MN17锅炉运行规程1 锅炉的基本特性1.1 概述循环流化床（CFB）锅炉是八十年代发展起来的高效率、低污染和良好综合利用的燃煤技术，由于它在煤种适应性和变负荷能力以及污染物排放上具有的独特优势，使其得到迅速发展。
我厂锅炉由德国EVT公司负责锅炉的性能设计，并提供技术支持。
哈尔滨锅炉有限责任公司根据国内现行标准、材料完成施工设计和制造。
这种锅炉采用了新的燃烧方式，具有以下优点：(1) 燃料适应性广与煤粉炉相比，其煤种的适应性较广。
(2) 低硫排放燃烧室内添加石灰石直接脱硫，无需在尾部设置烟气脱硫设备，即可满足环保标准要求。
(3) 高燃烧效率气固间高滑移速度导致固体颗粒在床内横向、纵向混合良好，且有较长的停留时间，因此可以保证最佳的碳燃尽率。
(4) 低NO x排放低燃烧温度和分级燃烧可降低NO x排放量，无需对烟气处理也能满足最严格的排放标准要求。
(5) 消除溶渣低温燃烧不产生溶渣，降低了碱性盐的挥发，因而减少了锅炉的腐蚀和对流受热面的沾污。
(6) 较大的负荷调节比从稳定燃烧的观点出发，不投油稳燃的锅炉负荷为30%。
负荷的调节比较大。
1.2 锅炉的主要规范型号：HG—220/9.8—L.MN17制造厂：哈尔滨锅炉制造厂燃料：设计煤种为70%煤泥+30%煤矸石；校核煤种为40%煤泥+60%煤矸石和原煤燃烧方式：循环流化过热蒸汽压力：9.81MPa锅炉燃烧额定蒸发量：220t/h汽包压力：10.8MPa给水温度：215℃过热蒸汽温度：540℃锅炉效率：89.81%预热器进口温度：25℃排烟温度：142℃1.3 燃料特性1.3.1 设计煤种和校核煤种数值名称符号单位煤泥煤矸石设计煤校核煤种煤泥70%+煤矸石30%煤泥40%+煤矸石60%原煤收到基碳 C % 43.25 30.46 39.41 35.58 62.92 收到基氢H % 2.89 2.07 2.64 2.40 3.95 收到基氧O % 6.59 8.2 7.07 7.56 7.84 收到基氮N % 0.8 0.52 0.72 0.62 1.13 收到基硫S % 0.42 0.62 0.48 0.54 0.56 收到基全水分W % 029 4.3 21.59 14.18 9.7收到基灰份A % 17.05 53.83 28.06 39.12 13.9 低热值Q kJ/kg 16309 11182 14771 13233 24732 粒度范围mm 0.1～5 0.1～5 0.1～5 1.3.2 点火用油（0#柴油）Cy Hy Oy Ny Sy 低热值闪点凝点单位% % % % % kj/kg ℃℃数值85.5～86.513.5～14.50.034 0.034 0.082 10200 68 01.4 石灰石数值名称符号单位数值碳酸钙CaCO3 % 92.8 碳酸镁MgCO3 % 6.5水H2O % 0.0 惰性物质% 0.7 石灰石粒度：max＜1mm＜0.5mm ＜0.2mm ＜0.1mm ＜0.05mm d50 mm%%%%%mm1100987030100.151.5 启动用砂：单位数值Na2O % 1.0～2.0K2O % 2.0～3.0 粒度范围：max＜1mm＜0.5 mm ＜0.2 mm ＜0.1 mm ＜0.05 mm d50 mm%%%%%mm1100987030100.151.6 锅炉具体设计特点1.6.1 设计煤种（70%煤泥+30%煤矸石）负荷% 100 70 50 30 高加不投水/蒸汽参数给水流量t/h 220 154 110 66 203 蒸汽流量t/h 220 154 110 66 203 排污量t/h 2.2 1.54 1.10 0.66 2.03 喷水幅度% 3.83 5.15 4.53 1.46 6.37 一级喷水量t/h 5.24 4.75 2.99 0.58 7.78二级喷水量t/h 3.38 3.17 1.98 0.40 5.18MPa 11.02 10.50 10.25 10.08 10.84 省煤器入口压力锅筒压力MPa 10.8 10.30 10.06 9.90 10.64 过热器出口MPa 9.80 9.80 9.80 9.80 9.80 压力℃215 196 183 170 158 省煤器入口温度℃540 540 540 540 540 过热器出口温度汽水温度省煤器入口℃215 196 183 170 158 省煤器出口℃280 267 263 285 252℃316 313 311 310 315 包墙过热器入口℃328 329 330 329 329 包墙过热器出口SHI入口℃328 329 330 329 329 SHI出口℃448 453 453 469 467 SHII入口℃429 425 429 460 429 SHII出口℃500 501 503 513 507 SHIII入口℃485 481 485 507 480 SHIII出口℃540 540 540 540 540汽水压力省煤器入口MPa 11.02 10.50 10.25 10.08 10.84 省煤器出口MPa 11.00 10.48 10.24 10.07 10.82 包墙过热器MPa 10.80 10.30 10.06 9.90 10.64 入口包墙过热器MPa 10.47 10.13 9.97 9.87 10.37 出口SHI入口MPa 10.47 10.13 9.97 9.87 10.37 SHI出口MPa 10.33 10.06 9.93 9.85 10.25 SHII入口MPa 10.25 10.02 9.91 9.84 10.18SHII出口MPa 10.00 9.90 9.85 9.82 9.97SHIII入口MPa 9.92 9.86 9.83 9.81 9.90 SHIII出口MPa 9.80 9.80 9.80 9.80 9.80烟气温度炉膛出口℃850 827 767 639 850 床温℃860 845 815 790 860 SHIII入口℃812 782 723 615 813 SHIII出口℃715 679 635 574 715 SHI出口℃438 412 396 397 443 省煤器出口℃268 236 219 217 226℃142 130 124 120 128 空气预热器出口空气温度空气入口℃14.5 14.5 14.5 14.5 .14.5空气预热器℃25 30 37 40 32 入口（平均）空气预热器℃185 174 167 164 162 出口（平均）质量流量煤kg/s 11.768 8.431 6.239 4.056 11.792 总燃烧空气kg/s 71.21 51.22 42.11 42.34 71.36kg/s 65.45 45.38 36.26 36.50 65.51 通过空气预热器空气烟气kg/s 79.45 57.15 46.44 45.07 79.61烟气流速（平均）炉膛m/s 6.0 4.2 3.3 2.9 6.1 SHIII m/s 9.0 6.2 4.8 4.3 9.0 SHI m/s 9.5 6.6 5.1 4.8 9.5 省煤器m/s 7.5 5.2 4.1 4.0 7.3 空气预热器m/s 8.8 6.0 4.8 4.6 8.3效率计算（按MN1942）过剩空气% 20 20 34.8 114.8 20 环境温度℃14.5 14.5 14.5 14.5 14.5计算的基准℃25 25 25 25 25 温度未燃碳损失% 3.11 2.70 3.86 6.73 3.10 灰渣热损失% 0.72 0.76 0.67 0.50 0.71 散热损失% 0.62 0.90 1.23 1.94 0.63 排烟热损失% 5.74 5.15 5.27 7.42 4.99 锅炉效率% 89.81 90.49 88.97 83.41 90.57 1.6.2 校核煤种（40%煤泥+60%煤矸石和原煤）原煤燃料40%煤泥+60%煤矸石负荷% 100 50 100 50水／水蒸气参数给水流量t/h 220 110 220 110 蒸汽流量t/h 220 110 220 110 排污量t/h 2.20 1.10 2.20 1.10 喷水幅度% 3.67 4.46 3.59 4.78 一级喷水量t/h 4.86 2.95 4.75 3.17 二级喷水量t/h 3.24 1.98 3.17 2.09 省煤器入口MPa 11.02 10.25 11.02 10.24 压力锅筒压力MPa 10.80 10.06 10.80 10.07 过热器出口MPa 9.80 9.80 9.80 9.80 压力℃215 183 215 183 省煤器入口温度℃540 540 540 540 过热器出口温度汽水温度省煤器入口℃215 183 215 183 省煤器出口℃280 263 273 256℃316 311 317 311 包墙过热器入口包墙过热器℃327 330 327 330出口SHI入口℃327 330 327 330 SHI出口℃449 454 441 449 SHII入口℃430 430 423 423 SHII出口℃499 502 497 499 SHIII入口℃485 484 483 480 SHIII出口℃540 540 540 540汽水压力省煤器入口MPa 11.02 10.25 11.02 10.24 省煤器出口MPa 11.00 10.24 11.00 10.23 包墙过热器MPa 10.80 10.06 10.80 10.07 入口MPa 10.47 9.97 10.47 9.97 包墙过热器出口SHI入口MPa 10.47 9.97 10.47 9.97 SHI出口MPa 10.33 9.93 10.33 9.93 SHII入口MPa 10.25 9.91 10.25 9.91 SHII出口MPa 10.00 9.85 10.00 9.85 SHIII入口MPa 9.92 9.83 9.92 9.83 SHIII出口MPa 9.80 9.80 9.80 9.80烟气温度炉膛出口℃854 771 888 805 SHIII入口℃817 728 845 755 SHIII出口℃720 638 733 649 SHI出口℃439 398 432 392 省煤器出口℃264 219 258 214 空气预热器℃142 124 135 120 出口空气温度风机入口℃14.5 14.5 14.5 14.5空气预热器℃25 37 25 40 入口（平均）空气预热器℃185 167 179 163出口（平均）质量流量煤kg/s 13.17 6.968 6.891 3.625 总燃烧空气kg/s 71.57 42.24 67.27 39.79 通过空气预kg/s 65.70 36.37 61.42 33.94 热器空气烟气kg/s 79.41 46.35 73.08 42.84烟气流速（平均）炉膛m/s 6.0 3.3 5.7 3.1 SHIII m/s 8.9 4.8 8.3 4.5 SHI m/s 9.4 5.1 8.6 4.7 省煤器m/s 7.5 4.1 6.7 3.7 空气预热器m/s 8.7 4.8 7.8 4.3效率计算（按DIN1942）过剩空气% 20 34.7 20 34.8 环境温度℃14.5 14.5 14.5 14.5℃25 25 25 25 计算的基准温度未燃碳损失% 2.77 3.45 2.55 3.18 灰渣热损失% 1.38 1.23 0.30 0.23 散热损失% 0.63 1.23 0.64 1.25 排烟热损失% 5.68 5.21 4.94 4.65 锅炉效率% 89.54 88.88 91.57 90.69 1.6.3 烟气压降计算燃料70%煤泥+30%煤矸石负荷% 100烟气压降数值旋风筒Pa 1500旋风筒出口烟道Pa 50转向室Pa 20SHIII（包括静压头）Pa 40SHI（包括静压头）Pa 264省煤器（包括静压头）Pa 285空气预热器（包括静压头）Pa 577烟气压力值炉膛出口kPa 102.20旋风筒出口kPa 100.70转向室出口kPa 100.63 SHIII出口kPa 100.59SHI出口kPa 100.33省煤器出口kPa 100.04空气预热器出口kPa 99.46大气压力kPa 100.701.6.4 空气分配流率流率流率范围% kg/s Kg/s一次风50 35.6 28.5—42.7 二次风17.2 12.2 2.2—21.4 通过燃烧器的空气17.2 12.2 5.4—22.0 给煤风 6.7 4.8冷渣器用风 4.1 2.9回料阀用风 1.6 1.1石灰石输送风0.4 0.3密封风 2.0 1.4火焰监视器用风0.3 0.2煤泥分配风0.6 0.4总燃烧用风100 71.2通过空气预热器风91.8 65.4冷风8.2 5.81.6.5 灰量分配70%煤泥+30%煤矸石40%煤泥+60%煤矸石100%原煤煤量kg/s11.77 13.17 6.89 石灰石量kg/s 0.31 0.34 0.27正常工况总灰量kg/s 3.62 5.52 1.21 底渣量kg/s 1.45 3.04 0.60 飞灰量kg/s 2.17 2.48 0.60 排渣温度℃100 100 100 飞灰温度℃142 142 135设计工况Max.底渣量kg/s 4.17Max飞灰量kg/s 3.61Max.底渣温度℃150Max飞灰温度℃1701.6.6 石灰石量和Ca/S70%煤泥+30%煤矸石40%煤泥+60%煤矸石100%原煤煤量kg/s 11.77 13.17 6.89 含硫量% 0.48 0.54 0.56 含灰量% 28.09 39.11 13.9 灰中CaO量% 3.52 3.43 3.36 石灰石中CaCO3量% 92.8 92.8 92.8 石灰石反应能力High High High 脱硫率% 90.7 90 90 SO2量(在含O26%干烟气中)Mg/m3N 167 225 131 需要的Ca/S比 2.1 2 2.3 石灰石流量kg/s 0.306 0.344 0.271 1.7 锅炉基本尺寸炉膛宽度（两侧水冷壁中心线距离） 6450mm炉膛深度（前后水冷壁中心线距离） 6450 mm尾部对流烟道宽度（两侧包墙中心线距离） 7500 mm尾部对流烟道深度（前后包墙中心线距离） 4240 mm尾部对流烟道宽度（空气预热器烟道宽度） 8530 mm尾部对流烟道深度（空气预热器烟道深度） 4240 mm 锅筒中心线标高 39830 mm 省煤器进口集箱标高 18000 mm 过热器出口集箱标高 36930 mm 锅炉运转层标高 8000 mm 锅炉最高点标高（顶板上标高） 45000 mm 锅炉宽度（两侧外支柱中心线距离） 19450 mm 锅炉深度（K1柱至K4柱中心线距离） 30860 mm 1.8 锅炉水容积名称单位锅筒水冷壁下水管连接管过热器省煤器总计水压时m3 19.23 36 30.43 17 102.66 正常运行时m3 6.9 36 0 17 59.9 1.9 锅炉整体布置本锅炉系高压参数、单锅筒、自然循环蒸汽锅炉，采用循环流化床燃烧方式，高温分离。
华西240吨循环流化床锅炉运行规程
240吨循环流化床锅炉运行规程（HX240/9.82—II2）第一章HX240/9.82—II2锅炉设计规范及结构特点能够完全满足喷水减温的需要。
1.3.2锅炉正常连续排污率1.0％。
(额定工况)1.3.3锅炉给水质量标准：（1）总硬度≤2 μmol/L（2）氧≤7 μg/L（3）铁≤30 μg/L（4）铜≤5 g/L（5）二氧化硅保证蒸汽二氧化硅符合标准（≤20μg/kg）（6）油<1.0 mg/L（7）PH值8.8~9.3（8）联氨10~50 μg/L1.4运行条件（1）锅炉运行方式：带基本负荷并可调峰。
（2）物料制备：煤系统采用两级破碎方案。
（3）给水调节：机组配置电动给水泵，给水操作台设主路调节阀，旁路调节阀。
（4）锅炉在投产后的第一年内年等效可用小时数要求大于6500小时，以后每年运行小时数要求大于7500小时。
1.5通风方式1.5.1本锅炉采用平衡通风，压力平衡点位于炉膛出口（旋风分离器进口）处。
2.锅炉整套布置及系统2.1锅炉整体布置2.1.1本锅炉为单汽包、自然循环、循环流化床燃烧方式，运转层以上紧身封闭。
2.1.2锅炉由一个膜式水冷壁炉膛，两台汽冷式旋风分离器和一个由汽冷包墙包覆的尾部竖井(HRA)三部分组成。
2.1.3炉膛内布置有屏式受热面：四片屏式过热器管屏和四片水冷蒸发屏。
锅炉共设有四台给煤装置并预留有脱硝口，给煤装置全部置于炉前，在前墙水冷壁下部收缩段沿宽度方向均匀布置。
炉膛底部是由水冷壁管弯制围成的水冷风室，水冷风室后布置风道点火器，风道点火器一共有两台，其中各布置有一个高能点火油燃烧器。
风室底部布置有3根φ219排渣管。
2.1.4炉膛与尾部竖井之间，布置有两台汽冷式旋风分离器，其下部各布置一台“J形”阀回料器。
在尾部竖井中从上到下依次布置有高温过热器、低温过热器、省煤器和卧式空气预热器。
过热器系统中设有两级喷水减温器。
2.1.5锅炉整体呈左右对称布置，支吊在锅炉钢架上。
循环流化床锅炉结构及工作原理介绍(2.2M)
安徽海螺川崎工程有限公司循环流化床锅炉结构及工作原理介绍工程部二零一三年八月二十四日安徽海螺川崎工程有限公司循环流化床锅炉结构及工作原理介绍一前言二循环流化床锅炉的结构三循环流化床锅炉的工作原理四循环流化床锅炉的特点五自备电站项目设计注意事项安徽海螺川崎工程有限公司一、前言循环流化床燃烧技术是二十世纪七十年代末发展起来的高效低污染清洁煤燃烧技术。
循环流化床锅炉具有燃料适应性广、添加石灰石在炉内低成本脱硫、低温燃烧和分级送风有效降低氮的氧化物生成、低温燃烧形成的灰渣便于综合利用的优点，几十年来得到迅速发展。
安徽海螺川崎工程有限公司二、循环流化床锅炉的结构循环流化床锅炉大致可分成两个部分。
第一部分由炉膛（流化床燃烧室）、气固体分离设备（分离器）、固体物料再循环设备（回料器）等构成，上述形成一个固体物料循环回路；第二部分则为尾部对流烟道，布置有过热器/再热器、省煤器、空气预热器等，与常规煤粉炉相近。
安徽海螺川崎工程有限公司循环流化床锅炉的基本结构安徽海螺川崎工程有限公司典型循环流化床锅炉结构如上图所示，其基本流程为：燃烧所需要的一次风和二次风分别由炉膛的底部和侧墙送入，燃料的燃烧主要在炉膛中完成。
煤和脱硫剂送入炉膛后，迅速被大量惰性高温物料包围，着火燃烧，同时进行脱硫反应，并在上升烟气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其他受热面放热。
粗大粒子进入悬浮区域后在重力及外力作用下偏离主气流，从而贴壁下流。
安徽海螺川崎工程有限公司气固混合物离开炉膛后进入高温旋风分离器，炉膛出口水平烟道内装有多级烟灰分离器，分离出的高温灰落入灰斗，由气流带出炉膛的大量固体颗粒（煤粒、脱硫剂）被分离和收集，通过返料装置（回料器）送入炉膛，进行循环燃烧。
未被分离出来的细粒子随烟气进入尾部烟道，以加热过热器、省煤器和空气预热器，经除尘器排至大气。
飞灰通过分离器经尾部烟道受热面进入除尘器经灰沟冲到沉灰池，床体下部已燃尽的灰渣定期排放。
220吨循环流化床锅炉各专业规程

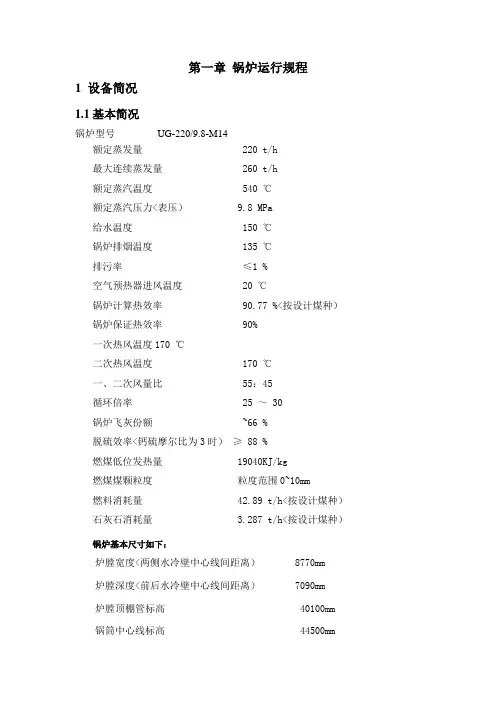

第一章锅炉运行规程1 设备简况1.1 基本简况锅炉型号 UG-220/9.8-M14额定蒸发量 220 t/h最大连续蒸发量 260 t/h额定蒸汽温度 540 ℃额定蒸汽压力<表压） 9.8 MPa给水温度 150 ℃锅炉排烟温度 135 ℃排污率≤1 %空气预热器进风温度 20 ℃锅炉计算热效率 90.77 %<按设计煤种）锅炉保证热效率 90%一次热风温度170 ℃二次热风温度170 ℃一、二次风量比 55：45循环倍率 25 ～ 30锅炉飞灰份额 ~66 %脱硫效率<钙硫摩尔比为3时）≥ 88 %燃煤低位发热量 19040KJ/kg燃煤煤颗粒度粒度范围0~10mm燃料消耗量 42.89 t/h<按设计煤种）石灰石消耗量 3.287 t/h<按设计煤种）锅炉基本尺寸如下：炉膛宽度<两侧水冷壁中心线间距离） 8770mm炉膛深度<前后水冷壁中心线间距离） 7090mm炉膛顶棚管标高 40100mm锅筒中心线标高 44500mm锅炉最高点标高<大板梁） 48800mm 运转层标高 9000mm 操作层标高 6400mm 锅炉宽度<两侧柱间中心距离） 23000mm锅炉深度<柱Z1与柱Z4之间距离） 26280mm1.2 锅炉结构简述本锅炉采用中国科学院项目热物理研究所的循环流化床燃烧技术，结合无锡锅炉厂多年来生产循环流化床锅炉的经验，是双方合作开发的新一代产品。
锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。
锅炉运转层以上露天，运转层以下封闭，在运转层9m标高设置混凝土平台。
炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级三组对流过热器，过热器下方布置三组省煤器及一、二次风各二组空气预热器。
锅炉燃烧系统流程：给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。
一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。
循环流化床锅炉的系统流程
循环流化床锅炉的系统流程一、.概述锅炉采用单锅筒横置式，单炉膛自然循环，全悬吊结构，全钢架“∩”布置。
运转层标高8.5m，炉膛采用膜式水冷壁，锅炉中部是汽冷旋风分离器，尾部竖井烟道布置了多组蛇形管受热面和锅炉包覆管受热面及一、二次风空气预热器。
在燃烧系统中，给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二风机提供。
一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下左右水冷风室，通过水冷布风板上的风帽进入燃烧室。
二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的二次风咀进入炉膛，补充空气，加强扰动与混合。
燃料和空气在炉膛内流化状态下掺混燃烧，并与受热面进行热交换。
炉膛内的烟气（携带大量未燃尽碳颗粒）在炉膛上部进一步燃烧放热。
离开炉膛并夹带大量物料的烟气经蜗壳式汽冷旋风分离器之后，绝大部分物料被分离出来，经返料器返回炉膛，实现循环燃烧。
分离后的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。
二、锅炉结构1、炉膛水冷壁系统炉膛由膜式水冷壁组成，保证了炉膛的严密性。
炉膛横截面为4511×9082mm，炉顶水冷标高36152.5mm（水冷中心线标高），膜式水冷壁由Φ60×6锅炉管和6×20.5mm扁钢焊制而成，管节距为80.5mm；在炉膛的左右中心线处靠近前部水冷壁设置水冷屏，炉膛水冷壁（屏）通过水冷上集箱（包括水冷屏上集箱）由吊杆悬挂于钢架顶部的框架上。
水冷壁集箱采用Φ273×35锅炉管。
水冷壁下部焊有销钉用以固定高强度耐高温防磨耐火材料。
保证该区域水冷壁安全可靠地工作。
水冷壁向下弯制构成水冷风室，水冷布风板。
水冷壁上设置测量孔、检修孔、观察孔等。
水冷壁上的最低点设置放水排污阀。
膜式水冷壁外侧设置数层刚性梁，保证了整个炉膛有足够的刚性。
在锅炉炉膛外侧布置止晃装置。
由4根Φ325×25、1根Φ219×20的集中下降管和28根下降支管，及32根汽水引出管组成5个回路的水冷循环系统。
#循环流化床锅炉操作手册
第一章、循环流化床锅炉的结构及系统流程简述1、概述中原大化集团50万吨甲醇项目动力站三台锅炉是由济南锅炉集团有限责任公司和中国科学院项目热能物理研究所联合开发的170t/h高温高压循环流化床锅炉。
锅炉采用单锅筒横置式，单炉膛自然循环，全悬吊结构，全钢架“∩”布置。
运转层标高8.5m，炉膛采用膜式水冷壁，锅炉中部是汽冷旋风分离器，尾部竖井烟道布置了多组蛇形管受热面和锅炉包覆管受热面及一、二次风空气预热器。
在燃烧系统中，给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二风机提供。
一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下左右水冷风室，通过水冷布风板上的风帽进入燃烧室。
二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的二次风咀进入炉膛，补充空气，加强扰动与混合。
燃料和空气在炉膛内流化状态下掺混燃烧，并与受热面进行热交换。
炉膛内的烟气<携带大量未燃尽碳颗粒）在炉膛上部进一步燃烧放热。
离开炉膛并夹带大量物料的烟气经蜗壳式汽冷旋风分离器之后，绝大部分物料被分离出来，经返料器返回炉膛，实现循环燃烧。
分离后的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。
因为采用了循环流化床燃烧方式，通过向炉内添加石灰石，能显著降低烟气中SO2的排放，采用低温和空气分级供风的燃烧技术能够显著抑制NOx的生成。
其灰渣活性好，具有较高的综合利用价值，因而它更能适合日益严格的国家环保要求。
1.1锅炉型号及参数锅炉型号: YG-170/9.8-M2额定蒸发量: 170T/H额定蒸汽压力: 9.81MPa额定给水温度:180℃1.2锅炉技术经济指标锅炉热效率: 90.6%脱硫效率<钙硫比≥2）:≥80%燃料消耗量:22854 kg/h燃料颗粒度要求: ≤13mm<其中大于1mm以上颗粒重量比不小于50%）石灰石颗粒度要求:≤2mm排污率: 2%冷风温度:20℃一次风预热温度:150℃二次风预热温度:150℃排烟温度: 140℃锅炉初始排放烟尘浓度:≤15000mg/Nm3灰与渣的比率: 5.5 ：4.5高温旋风分离器分离效率: 99.5%，dc50:80um噪声水平: ＜85dBA1.3 锅炉设计数据锅炉水阻力: 0.25 MPa锅炉蒸汽阻力: 1.5M锅炉烟气系统阻力: 3255Pa锅炉烟气量<a=1.5 t=140℃）: 350000m3/h锅炉一次风阻力： 12960Pa锅炉二次风阻力： 8750Pa锅炉总风量<a=1.25 t=20℃）： 188000m3/h一、二次风比为1:1或根据煤种调整为6:4锅炉宽度: 11000 mm锅炉深度: 20000mm锅炉高度: 45637mm锅炉水容积: 110m32、锅炉结构2.1炉膛水冷壁系统炉膛由膜式水冷壁组成，保证了炉膛的严密性。
循环流化床锅炉的工作原理及特点
循环流化床锅炉的工作原理及其特点一、工作原理1液态化过程流态化是固体颗粒在流体作用下表现出类似流体状态的一种状态固体颗粒、流体以及完成化介质为气体，固体颗粒以及煤燃烧后的灰渣（床料）被流化，称为气固流态化。
流化床锅炉与其他类型燃烧锅炉的根本区别在于燃料处于流态化运动状态，并在流态化过程中进行燃烧。
当气体通过颗粒床层时，该床层随着气流速度的变化会呈现不同的流动状态。
随着气体流速的增加，固体颗粒呈现出固定床、起始流化态、鼓泡流化态、节涌、湍流流化态及气力输送等状态。
2宽筛分颗粒流态化时的流体动力特性（1）在任意高度的静压近似于在此高度以上单位床截面内固体颗粒的重量。
（2）无论床层如何倾斜，床表面总是保持水平，床层的形状也保持容器的形状。
（3）床内固体颗粒可以向流体一样从底部或者侧面的孔口中排出。
（4）密度高于床层表观密度（如果把颗粒间的空间体积也看做颗粒体积的一部分，这时单位体积的燃料质量就称为表观密度）的物体在床内会下沉，密度小的物体会浮在床面上。
（5）床内颗粒混合良好，因此当加热床层时，整个床层的温度基本均匀。
3循环流化床锅炉的工作过程在燃煤循环流化床锅炉的燃烧系统中，燃料煤首先被加工成一定粒度范围内的宽筛分煤，然后由给料机经给煤口送入循环流化床密相区进行燃烧，其中许多细颗粒物料将将进入稀相区继续燃烧，并有部分随烟气飞出炉膛。
飞出炉膛的大部分细颗粒由固体物料分离器分离后经过返料器送回炉膛，在参与燃烧。
燃烧过程中产生的大量高温烟气，流经过热器、再热器、省煤器、空气预热器等受热面，进入除尘器进行除尘，最后由引风机排至烟囱进入大气。
循环流化床锅炉燃烧在整个炉膛内进行，而且炉膛内具有更高的颗粒浓度，高浓度的颗粒通过床层、炉膛、分离器和返料装置，再返回炉膛，进行多次循环颗粒在循环过程中进行燃烧和传热。
锅炉给水首先进入省煤器，然后进入汽包，后经过下降管进入水冷壁。
燃料燃烧所产生的热量在炉膛内通过辐射和对流等换热形式由水冷壁吸收，用以加热给水生成汽水混合物。
循环流化床锅炉主要设备及系统
旋风分离器的旋流示意图
烟气从切向进入分离器筒体，烟气中所含较粗的颗粒物体在较大的离心力、惯性力、重力的作用下，甩向筒体壁落下。被分离的物料通过回路密封装置和回料管而返回流化床内，烟气中较细的飞灰与烟气一起通过分离器的中心管筒从分离器顶部进入锅炉的尾部对流区域。
水冷分离器
结构特点 水冷 优缺点 优点 热惯性小，启动时间短 不易结焦 缺点 制造工艺复杂，昂贵
工作特点： 四面水冷壁的下集箱是相互连通的，左、右侧水冷壁各有一个上集箱，前、后水冷壁有共用一个上集箱（顶棚集箱） ，水经集中下水管进入下集箱，然后经水冷壁引入上集箱，再由汽水引出管将汽水混合物引至锅筒。
水冷壁
水冷壁管内的水流分配和受热合理，以保证沿燃烧室宽度均匀产汽，沿汽包全长的水位均衡，防止发生水循环不良现象。
汽水系统 锅炉给水从省煤器进口集箱引入，逆流向上经过顺列布置省煤器管组，由出口集箱的右端通过上水管从汽包右封头引入锅筒，在启动阶段没有给水流入锅筒时，省煤器再循环系统可以将锅水从锅筒引至省煤器进口集箱，以保护省煤器。 锅筒通过两根下降管和连接管将锅水送至水冷壁下联箱。联想内锅水向上流经风室水冷壁、炉膛水冷壁、经过各自的上部出口集箱通过汽水引出管引入锅筒进行汽水分离，被分离出来的水重新引入锅筒水空间。被分离出来的饱和蒸汽由蒸汽引出管引至低温过热器进口集箱，经低温过热器到一级减温器，然后到中温过热器在到二级减温器，最后到高温过热屏产生合格的蒸汽到汽机。
锅炉给水首先被引至尾部烟道省煤器进口右侧集箱，逆流向上经过顺列布置，管束采用光管布置，管式省煤器管组进入省煤器出口集箱，通过省煤器引出管从锅筒左右封头进入锅筒。在启动阶段没有建立足够量的连续给水流入锅筒时，省煤器再循环管路可以将锅水从锅筒引至省煤器进口集箱，防止省煤器管子内的水停滞汽化。本锅炉为自然循环锅炉。锅炉的水循环采用集中供水，分散引入、引出的方式。给水引入锅筒水空间，并通过集中下降管和与之相连的下水连接管及分散下降管分别引入水冷壁下集箱和水冷蒸发屏进口集箱。锅水在向上流经炉膛水冷壁、水冷蒸发屏的过程中被加热成为汽水混合物，经各自的上部出口集箱通过汽水引出管引入锅筒进行汽水分离。被分离出来的水重新进入锅筒水空间，并进行再循环，被分离出来的饱和蒸汽从锅筒顶部的蒸汽连接管引出。
220th循环流化床锅炉运行规程
220t/h循环流化床锅炉运行规程点火燃烧器没有投入运行时MFT动作，床温低至650℃无论点火燃烧器是否投入运行MFT均动作。
床层温度过高，且持续时间过长，会造成床层结焦而无法运行。
反之，床层温度过低，燃烧不完全，甚至会发生灭火。
调节床层温度的主要手段是调节给煤量和一次风量；也可通过改变石灰石供给量和排渣量来调节床温。
当床温超出正常范围时，调整配风、给煤。
床温高时，适当减少给煤量，加大流化风量；床温低时反之。
防止床温过高，可增大石灰石供给和关掉冷渣器，来增加床料量以降低床温，降低负荷，直到床温开始下降为止。
床温低则反之。
床压调节床压是CFB锅炉监视的重要参数，是监视床层流化质量，料层厚度的重要指标。
锅炉正常运行时，床压应控制在6KPa左右；一般情况下通过改变排渣量及石灰石量来维持床压正常；床压高时，可增加一次风率，使排渣更容易，使床压降至正常值；床压过高时，注意床层是否结焦，减少给料，加强排渣；注意床层是否结焦；床压低时，减少排渣量及石灰石给料量。
NOx、SO2排放浓度调节烟气排放系数（正常运行中）：SO2排放值：350mg/Nm3NOx排放值：250mg/Nm3CO 排放值：200mg/Nm3检查锅炉SO2的排放，手动或自动调节石灰石的给料速率，保证SO2的排放值符合当地法规；SO2的排放值不允许长时间地低于标准的75%，因为这能导致锅炉低效率运行。
控制烟气中NOx排放值的手段之一是调节床温，当床温高于940℃时，NOx会明显升高，通过改变一、二次风及二次风间的配比、调节过剩空气系数等手段进行调节。
床温范围在820～900℃之间，NOx排放值最低。
配风调节一、二次风的调整原则是：一次风调整床料流化、床温和床压。
二次风控制总风量，在一次风满足流化、床温和料层差压的前提下，在总风量不足时，可逐渐开启二次风门，随负荷的增加，二次风量逐渐增加。
当断定部分床料尚未适应流化时，临时增大一次风流量和排渣量。
循环流化床锅炉运行规程
3＃循环流化床锅炉运行规程（试用行）编写：审核：批准：延安热电厂锅炉分场目录第一篇锅炉机组的运行第一章锅炉设备规范和燃料特性 (4)第一节锅炉设备规范 (4)第二节燃料及石灰石特性 (13)第二章锅炉机组启动或检修后的检查与试验 (14)第一节启动前的检查与试验 (16)第二节水压试验 (16)第三节冲洗过热器 (17)第四节漏风实验 (18)第五节布风板的均匀性实验 (18)第六节锅炉的烘炉与煮炉 (18)第三章锅炉机组的启动 (19)第一节启动前的准备 (19)第一节锅炉点火 (20)第二节锅炉的升压 (21)第三节锅炉机组启动要求及注意事项 (22)第四节锅炉的并列 (23)第四章运行中的监视和调整 (23)第一节运行调整的任务和目的 (23)第二节水位的调节 (23)第三节汽温和汽压调节 (24)第四节燃烧的调节 (24)第五节锅炉压火与热启动 (25)第六节锅炉的排污 (25)第七节锅炉的吹灰 (26)第八节锅炉的排渣 (27)第九节自动装置的运行 (27)第十节转动机械运行 (27)第五章锅炉机组的停止 (28)第一节锅炉的停止 (28)第二节锅炉的停炉后的冷却 (28)第三节锅炉停炉检查项目 (28)第四节锅炉的防冻 (29)第五节锅炉停炉保护 (29)第二篇锅炉机组事故处理第一节故障停炉 (30)第二节锅炉缺水 (30)第三节锅炉满水 (31)第四节汽水供腾 (32)第五节汽包水位计损坏 (33)第六节给水管道水冲击 (33)第七节蒸汽管道水冲击 (34)第八节水冷壁管损坏 (34)第九节主蒸汽管道爆破 (35)第十节省煤器损坏 (35)第十一节过热器管损坏 (36)第十二节减温器损坏 (37)第十三节烟道可燃物再燃烧 (37)第十四节锅炉灭火 (38)第十五节炉床超温及结焦 (38)第十六节返料器结焦 (39)第十七节负荷骤减 (39)第十八节厂用电中断 (40)第十九节风机故障 (41)第三篇电除尘器运行规程第一章电除尘器的结构 (42)第一节结构形式及规范 (42)第二节主要技术特性 (42)第二章设备的安全规程 (43)第一节人身安全 (43)第二节进入电除尘内部的安全注意事项 (43)第三章电除尘器的运行 (43)第一节电除尘器的运行前的检查 (43)第二节电除尘器的运行、停止 (44)第四章电除尘器辅助设备的运行 (45)第一节电除尘器辅助设备的规范特性 (45)第二节除灰系统运行注意事项 (45)第三节除尘系统的运行 (45)附录一：循环流化床锅炉的调整第一篇锅炉机组的运行第一章锅炉设备规范和燃料特性第一节锅炉设备规范一、设备简要特性（1）：锅炉整体布置：本锅炉系中压参数、单锅筒、自然循环蒸汽锅炉，采用循环流化床燃烧方式，高温气固分离，全刚焊接结构构架。
循环流化床锅炉给水系统
3.1低压加热器剖视图
3.2在运行中投入低压加热器的操作
• • • • • • 开启低压加热器进出口电动阀，关闭旁路阀。 开启蒸汽管道逆止门前后疏水门，使蒸汽管暖管。 关闭汽侧放水门。 稍开各级加热器空气门排空气。 缓慢开启蒸汽逆止门向加热器送汽至工作压力。 当加热器水位至1/3——1/2时，投入一台疏水泵， 调整至正常水位。（采用疏水逐级自流的，投入 疏水逐级自流） • 加热器投入正常后关闭蒸汽管道逆止门前后疏水 门
CFB锅炉简易给水系统
一、基本流程 二、基本设备 1、给水泵 2、除氧器 3、低压加热器 4、高压加热器 三、锅炉上水要求
一、基本流程 • 化水脱盐水→→低压加热器→→除氧器 →→高压加热器→→给水泵→→省煤器 （再循环管）→→汽包
过热器 发电机
汽包
省 煤 器 补给水
汽 轮 机
～
凝汽器
M
循环 水泵
1.4运行期间巡回检查内容
• 轴承的检查 • 真空表、压力表、电流表读书是否正常 • 泵机组是否产生较大的振动，造成振动的 原因 • 密封工作是否正常
1.5容易产生的故障
• 泵产生汽蚀 • • 压力波动，流量不稳， • 泵抽空 • 启动后，泵压太高， • 电流超过额定值 • 泵运转中有振动，有 杂音（噪声）
2.6除氧器的停止
• 关闭蒸汽一次阀和调节阀前、后阀，打开 有关管路疏水阀。 • 关闭软水调节阀的前、后阀，打开有关放 水阀。 • 关闭除氧器的出口水阀。 • 关闭除氧器水封的注水阀。 • 若需检查或检修时，打开水箱放水阀把水 放尽。 • 在冬季应做好设备和仪表的防冻工作。
循环流化床锅炉调试及运行操作规程(3篇)
循环流化床锅炉调试及运行操作规程1. 简介循环流化床锅炉是一种高效、节能的燃煤锅炉，广泛应用于工业生产中。
本文将介绍循环流化床锅炉的调试及运行操作规程。
2. 锅炉调试2.1 燃烧系统调试2.1.1 检查煤仓煤位情况，确保充足的供煤量。
2.1.2 调试点火系统，保证点火可靠。
2.1.3 启动引风机，检查风压和风量是否符合要求。
2.1.4 调试主燃烧器，确保燃烧稳定。
2.1.5 调试过热器和再热器，检查水冷壁温度和烟温的分布情况。
2.2 循环系统调试2.2.1 检查循环系统泵的运行情况，确保循环介质流动畅通。
2.2.2 调试循环系统风机，检查风压和风量是否符合要求。
2.2.3 检查循环排渣系统，确保床料排渣畅通。
3. 锅炉运行操作规程3.1 启动操作3.1.1 按启动顺序依次启动给水泵、引风机、空气预热器等设备。
3.1.2 将循环系统泵切换到自动状态，确保循环介质流动正常。
3.1.3 点火操作，确保点火器点火可靠。
3.1.4 点火成功后，调节给水量和风量，使锅炉达到额定工况。
3.2 运行操作3.2.1 监测锅炉各参数，包括水位、压力、温度等，确保运行安全可靠。
3.2.2 根据燃烧状况，调节给水量和风量，保持燃烧稳定，并控制烟温在允许范围内。
3.2.3 定期检查锅炉各管道、阀门和仪表，确保运行畅通，并进行清洗和维护。
3.2.4 随时监测煤仓煤位，及时补充煤料。
3.2.5 在锅炉停机前，逐步关闭给水泵、引风机等设备，确保安全停机。
4. 应急处理4.1 锅炉故障4.1.1 对煤料进料系统进行检查，解决可能的堵塞问题。
4.1.2 检查给水系统，确保给水正常供应。
4.1.3 检查循环系统，保证循环介质流动正常。
4.1.4 联系维修人员进行故障排除。
4.2 突发情况处理4.2.1 发生漏水现象时，立即切断给水泵和燃料供应，并通知维修人员处理。
4.2.2 发生火灾时，立即启动应急停机装置，切断燃料供应和电源，并报警。
循环流化床锅炉运行规程
第一篇锅炉机组的运行第一章设备规范及燃料特性、汽水品质第一节锅炉机组的简要特性一、概况1、锅炉型号：YG—75/3.82—M9型2、制造厂家：济南锅炉集团有限公司3、投产年月：2008年12月二、锅炉主要参数1、额定蒸发量：75t/h2、过热蒸汽温度：450℃3、过热蒸汽压力：3.82MPa4、汽包工作压力：4.2MPa5、饱和水温度：253℃6、其它参数给水温度：104℃排烟温度: 135℃冷风温度：20℃一次热风温度：150℃二次热风温度：150℃7、锅炉热效率：88.07%煤耗量：15861kg/h计算煤耗量：15296kg/h8、脱硫效率：≥90%9、钙硫比：2.5：110、连续排污率：≤2%三、炉膛规范1、炉膛尺寸（宽×深×高）：6340㎜×3170㎜×29920㎜2、锅炉本体最高点标高：34600㎜3、二次风孔：Φ108㎜ 12个4、布风板有效面积：6195×1600mm25、风帽：760个风帽材质：ZG8Cr 26Ni4Mn3NRe6、落煤孔：Φ325㎜ 3个7、放渣孔：Φ159㎜ 3个四、锅炉主要承压部件及受热面1、汽包汽包中心线标高：32500㎜汽包总长：10204㎜汽包内径：1500㎜汽包壁厚：46㎜材质：20g（GB713—1999）汽包分离器：28个旋风分离器2、水冷壁型式膜式由Φ60×5和6×45扁钢焊焊制而成出口介质温度：253℃材质：20号锅炉无缝钢管（GB3087—1999）3、下降管管径及壁厚：Φ108×4.5数量：16(前后墙各四根，左右墙各三根，另外两根至水冷套) 材质：20号锅炉无缝钢管（GB3087—1999）4、引汽管管径及壁厚：Φ133×6 8根（至炉顶包覆集箱）管径及壁厚：Φ108×4.5 6根（至冷凝器）材质：20号锅炉无缝钢管（GB3087—1999）5、水冷套由Φ32×3的钢管组成材质：20号锅炉无缝钢管（GB3087—1999）6、顶棚管管径及壁厚：Φ42×3.5 33根材质：20号锅炉无缝钢管（GB3087—1999）7、低温段过热器管径及壁厚：Φ38×3.5 64排布置方式：逆流布置入口介质温度：253℃出口介质温度：370℃材质：20号锅炉无缝钢管（GB3087—1999）8、高温段过热器管径及壁厚：Φ42×3.5 32×2排布置方式：顺逆流布置入口介质温度：343℃出口介质温度：450℃材质：20号锅炉无缝钢管（GB3087—1999）9、减温器型式：喷淋式减温器前后两级布置10、吊管管径及壁厚：Φ42×3.5 33根材质：20号锅炉无缝钢管（GB3087—1999）11、省煤器管径及壁厚：Φ32×3 36排型式：螺旋鳍片管式布置方式：二级错列布置=116mm横向节距：S1=60mm纵向节距：S2入口介质温度：104℃出口介质温度：253℃材质：20号锅炉无缝钢管（GB3087—1999）12、空预器管径及壁厚：Φ50×32型式：钢管式布置方式：两级顺列布置（上面一级为二次风空预器，下面一级为一次风空预器；二次风经过两个行程后进入二次风管，一次风经四个行程后进入一次风管，一次风空预器又分两级布置。
35吨循环流化床锅炉规程
第一篇：运行管理制度第一章：总则1、锅炉运行人员，必须坚持“安全第一”的电业安全生产方针，服从领导，听从指挥，立足本职，胸怀全局，兢兢业业地干好工作。
2、运行值班中，锅炉运行负责人是班长，机组负责人是值长，值班人员必须执行所属上级的命令和指示，但对上级发出的危及人身及设备安全的命令时，应拒绝执行。
但应审明理由，亦可越级上报，如发令人坚持命令不变时，执行人仍应执行，所发生的一切后果由发令人负责。
3、运行人员在值班期间，应严格执行各项规程，遵守劳动纪律，做到不迟到，不早退，不擅自脱离岗位，不做与工作无关的事情。
4、运行人员应严格按照车间制定的轮值表进行值班，任何人不得擅自换班或替班，如遇特殊情况，需要换班或替班时，应向车间主任请假，车间同意后方可替换班，病假必须持有矿医院的病休证明。
5、值班人员要团结一致，密切协作，互通情况，加强联系，用电话联系时，要互通报姓名及所在的炉号。
复述对方讲话要点，以免误解。
6、值班人员要牢固树立“安全第一”的思想，做好事故防范措施，重大操作要严格执行操作票和双人监护制度。
如遇事故发生时，应在班长及司炉的领导下进行处理。
事后要认真分析，吸取教训，采取措施，总结经验，杜绝误操作事故的发生。
对因不服从领导，违章违纪造成的事故或使事故扩大，其责任和后果由责任者承担，上级对下级造成的事故，负有一定的责任。
7、值班人员必须认真、详细、按时、准确地抄写运行日志和各种记录，并保持清洁完好，严禁造假不准撩草及乱画、乱涂、乱撕。
8、严禁不熟悉设备的人员独立值班，低岗位不准代替高岗位人员值班，值班人员离岗一个月以上重新值班时，应先熟悉设备，并经考试合格后，方可重新值班。
新入厂工人值班前，应经专业培训、考试合格，群众评议，领导批准。
9、运行人员应按照“三熟、三能”的要求，认真学习业务，努力提高技术水平。
经常分析，研究安全和生产任务完成情况，学习和推广新经验、新技术，不断地改进操作。
认真做好节煤、节电、节水、节油工作，为全面完成领导的各项经济任务而努力工作。
130T循环流化床锅炉运行规程
柳林县森泽煤铝热电厂锅炉运行规程（试运）编写：审核：批准：2011-09前言为确保我厂XD-130/9.81-M14型循环流化床锅炉顺利启动和正常运行，使运行人员操作及故障处理有一定的依据，特编写此规程。
编写的依据是：制造厂家资料、设计院资料、同类型锅炉及《电力工业技术管理法规》和有关电厂的先进运行经验，得到柳林县森泽煤铝公司领导、全体人员的大力支持。
由于资料有限，编写水平有限，难免有不妥之处，望各级领导及运行人员提出宝贵意见，以便及时予以修改。
本规程适用于总工、专工、值长及锅炉各岗位人员。
2011-09目录总则第一章设备及燃料的简要特性第一节锅炉概述第二节设备规范及技术参数第二章锅炉机组检修后的检查与试验第一节检修后的检查第二节水压试验第三节冲洗过热器第四节转动机械试运行第五节连锁试验第六节漏风试验第七节冷态试验第三章锅炉机组的启动第一节启动前的检查与试验第二节启动前的准备第三节锅炉点火第四节锅炉升压第五节锅炉并列第四章锅炉运行的监视与调整第一节锅炉运行调整的任务第二节锅炉水位调整第三节汽温与汽压的调整第四节锅炉燃烧的调整第五节锅炉排污第六节转动机械的运行检查第五章锅炉机组的停运第一节停炉前的准备第二节停炉的顺序第三节停炉后的冷却第四节锅炉压火热启动第五节停炉的防腐第六节停炉后的防寒第六章锅炉机组故障处理第一节故障停炉第二节锅炉水位异常第三节负荷变化的处理第四节承压部件损坏第五节燃烧异常第六节电气故障第七章热网系统的运行与维护第一节热网系统的投入第二节热网系统运行中的维护总则一、运行人员必须坚守岗位，树立“常备不懈”的安全思想，保证锅炉机组安全经济运行，了解和掌握锅炉运行情况，加强监视和检查，为可靠的供热提供保证。
二、运行人员必须自觉遵守劳动纪律，强化“判断无误”的能力，及时发现锅炉出现的异常情况，按事故处理规程迅速果断地进行正确处理。
三、当发生事故时，应保持“稳而不乱”的状态，按照有条不紊的程序，在值长、班长的指挥下进行或单独进行处理，单独进行处理后，应及时向班长、值长汇报，并做好原始记录。
