ETABS楼板应力分析步骤
高层建筑结构有限元分析软件ETABS
‘工程力学＇增刊１９９９年高层建筑结构有限元分析软件ＥＴＡＢＳ魏德敏张勇（太原理工大学土木系．太原０３００２４）提要本文简要介绍美国高层建筑结构三维有限元分析软件ＥＴＡＢｓ的主要功能。
附带系列软件及适用范围和特点．关键谲高层建筑，结构分析，三维有限元１引言由于有限元法的高度通用性与实用性以及计算机应用的普及与发展，自六十年代中期以来，有限元软件开发的速度、数量和规模是十分惊人的。
各种通用和专用的有限元软件数以千计。
但是目前国际上著名的大型有限元软件仅有几十个，例如，美国动态与非线性分析软件ＡＤＩＮＡ和ＡＮｓＹｓ：德国大型综合非线性有限元软件ＡｓＩ（Ａ；大型综合土木建筑结构分析设计软件ｓＴＲｕＤＡＬ；通用有限元软件ｓＡＰ和主要应用于航空、造船、汽车等工业部门的大型综合通用有限元软件ＮＡｓＴＲＡＮ等。
这些大型软件共有的特点是：１）适用范围广：应用于航空、核能、机械、海洋、土木等各种工业部门。
２）计算规模大：一般包含数百到数千个模块，拥有ＦＯＲＴＲＡＮ语句数万到数十万行。
３）涉及学科广：涉及到固体力学、流体力学、空气动力学、计算数学及计算机科学等．另外，但这些通用软件中除ｓＴＲｕＤＬ，ｓＡＰ等少数软件外，用于一般无特殊要求的普遁建筑结构时。
由于专用性不强，往往输入数据过繁，输出结果亦不便于直接使用。
国内从７０年代起研制开发了一批高层建筑结构分析与设计的专用程序。
’．例如中国建筑研究院的ＥＴｓ３，ＰＫＰＭ系列软件，ＴＢｓＡ多层及高层建筑结构三维分析与设计系列：华东设计院的ＰＳＦＴ；清华大学的Ｔｕｓ一２．５多层及高层空间结构实用设计系统，同济大学的３Ｄ３ｓ微机空间钢结构ｃＡＤ软件等等。
国外有欧洲著名钢结构ｃＡＤ／ｃＡＤ／ｃＩＭ一体化软件ｓｃＩＡ，有美国ＥＴＡＢｓ建筑三维分析软件等。
这些专用程序普遍的优点是完善的前后处理，大部分以ＡｕＴｏｃＡＤ为支撑平台，运行于ｗＩＮＤ０ｗｓ环境下，集结构分析与设计于一体，可以人机交互魏撼ｔ．女，１９５５５出生，工学博士．教授山西省青年学科带头人基金资助项目’１２８’‘工程力学＇增刊１９９９年自动建模，自动导算荷载，自动分析计算并与绘图模块接口。
钢结构_Etabs教程
集成化的建筑结构设计软件ETABS 2013®案例教程北京市古城西街19号研发主楼4层，100043版权计算机程序ETABS及全部相关文档都是受专利法和版权法保护的产品。
全球范围的所有权属于Computers and Structures，Inc.（中文版版权同属于北京筑信达工程咨询有限公司）。
如果没有CSI和北京筑信达工程咨询有限公司的预先书面许可，未经许可的程序使用或任何形式的文档复制一律禁止。
更多信息和此文档的副本可从以下获得：北京筑信达工程咨询有限公司北京市古城西街19号研发主楼4层100043电话：86-10-6892 4600传真：86-10-6892 4600 - 8电子邮件：support@网址：北京筑信达工程咨询有限公司版权所有©, 2013.型目录钢框架结构 (1)工程概况 (2)步骤1 开始新模型 (3)1.1创建新模型 (3)1.2编辑楼层数据 (4)步骤2 编辑水平轴网 (5)2.1编辑水平轴网 (5)2.2关闭水平面 (6)2.3保存模型 (7)步骤3 创建几何模型 (8)3.1定义截面 (8)3.2添加框架对象 (13)步骤4 施加荷载作用 (21)4.1定义荷载模式 (21)4.2指定竖向荷载 (23)4.3指定风荷载 (26)4.4定义模态工况 (31)步骤5 查看结构总信息 (33)步骤6 运行分析 (34)6.1查看/定义荷载工况 (34)6.2运行分析 (34)步骤7 查看分析结果 (35)7.1以图形方式查看分析结果 (35)7.2以表格方式查看分析结果 (37)步骤8 钢框架设计 (39)8.1查看/修改首选项 (39)8.2查看构件设计信息 (39)8.3定义设计组 (39)8.4查看设计组合 (40)8.5开始设计 (41)ETABS 2013案例教程：钢框架结构8.6查看设计结果 (42)8.7保存模型 (44)钢框架结构本教程为在ETABS 2013中创建一个钢结构模型提供了详尽的操作指导，并对某些操作加以具体说明。
某复杂工程楼板应力分析
某复杂工程楼板应力分析张齐;黄聿莹;闫锋【摘要】以上海某在建工程为背景,系统介绍了开洞较多的地下室顶板的嵌固能力、超长地下室温度应力控制及大开洞及多塔结构楼板计算分析及加强措施.利用ETABS有限元软件及YJK软件建立了相关模型,通过将地震作用简化为节点荷载作用在上部结构质心处,对首层楼板进行了应力分析,得到了楼板在多遇地震下和设防地震下的应力水平.分析结果表明,地下室顶板具有较好的嵌固能力,可不考虑该楼板对上部结构产生的多塔效应,设计时为了更好地保证安全性,将地下一层楼板作为结构嵌固端.而地下室楼板在温度应力作用下楼板应力分析及大开洞及多塔结构上部楼板地震作用下楼板应力分析结果表明可以通过设计中局部附加楼板受力钢筋满足结构受力要求.【期刊名称】《结构工程师》【年(卷),期】2016(032)006【总页数】9页(P9-17)【关键词】楼板应力分析;超长结构;嵌固端;温度应力【作者】张齐;黄聿莹;闫锋【作者单位】华东建筑设计研究院有限公司,上海200002;华东建筑设计研究院有限公司,上海200002;华东建筑设计研究院有限公司,上海200002【正文语种】中文本工程位于上海,建筑场地200 m×200 m,共有5个结构单体,结构高42m,结构体系为钢筋混凝土框架体系,各个单体柱网较为规整,因而梁柱构件设计并不是本工程难点。
由于本工程建筑使用功能要求,楼板存在首层大开洞、超长无伸缩缝地下室楼板、上部楼板缺失等复杂状况,因而复杂楼板的设计分析成为本工程设计过程中的难点及重点。
由于建筑功能的要求,结构首层楼板存在着较多的局部大开洞,各个板块之间仅依靠尺寸相对较小的连廊连接,首层楼板能否在地震作用下保持良好的工作状态并且有效的传递水平力是一个需要研究的问题。
因而本文首先对于结构嵌固端的选取及首层楼板的嵌固作用进行了一定的研究工作。
5个结构单体中,1号、2号楼为多塔结构,而5号楼存在较多的中庭开洞及影院开洞,多塔结构由于存在着竖向刚度突变,因而分塔处楼板能否有效传递水平地震作用是一个需要研究的问题。
基于ETABS有限元方法的某四层钢筋混凝土框架结构抗震设计分析
基于ETABS有限元方法的某四层钢筋混凝土框架结构抗震设计分析发布时间：2021-08-26T15:46:08.377Z 来源：《城镇建设》2021年第4卷第4月10期作者：范传振[导读] 本文利用ETABS软件进行某4层钢筋混凝土框架结构建模，范传振重庆交通大学重庆 400074摘要：本文利用ETABS软件进行某4层钢筋混凝土框架结构建模，其模型为传统抗震结构模型，对比分析其在EL地震波下层间位移、层间位移角与规范值的关系，判断其是否需要减隔震设计。
结果表明：本文所采用的四层混凝土框架结构在多遇、罕遇地震作用下的位移比满足《建筑抗震设计规范》要求；层间位移角不满足规范所规定的层间位移角极限值要求。
所以应当对结构进行隔震与消能减震的设计，使其可以满足规范的相关要求。
关键词：ETABS、有限元、抗震分析一、结构与工程概况（一）工程概况如图1.1所示，本算例为4层混凝土框架结构，建筑平面呈矩形分布，沿Y向的主梁间设置单根次梁。
1.框架结构基本布局1）X方向3跨，跨度9.6m；2）Y方向3跨，边跨跨度8.1m，中跨跨度3.5m；3）结构共4层，一层层高4.5m，其余层层高3.0m。
2.材料属性与截面信息1）柱：700mm×700mm（1-4层），C40(1-4层)；2）横框架梁：边跨300mm ×750mm，内跨300mm ×400mm，C30；3）纵框架梁：300mm ×800mm，C30；4）双向板：板厚全部为厚140mm，配筋双层双向HRB400直径8@150，C30。
3.荷载信息1）楼面、屋面和走廊的活荷载：3.0kN/m22）楼面、走廊的装修恒荷载：2.1kN/m2（不包括结构板自重）3）屋面保温防水做法恒荷载：2.5kN/m2（不包括结构板自重）4）所有框架梁上布置填充墙，墙厚200mm，墙重度为18kN/m3，开门窗率40%，门窗重1/4墙重，建模时楼层填充墙线荷载按12kN/m输入。
ETABS使用教程
步骤 2：添加线对象 7
使用教程
绘制柱对象
图 7：楼层数据对话框
确保平面视图处于激活状态。
A. 点击按区域或点击生成柱 按钮或使用绘图菜单 > 绘制线对象 > 按区域或点击生成柱命令。将出现柱的 对象属性弹出框，如图 8 所示。
A. 启动程序，并在每日提示窗口上点击×，关闭该窗口。 如果 ETABS 窗口右下角下拉框中所示的单位不是千磅英寸（Kip-in），则点击下拉框把单位设为千磅-英寸。
B. 点击文件菜单 > 新模型命令或新模型按钮 。将出现 如图 2 所示的对话框。
2工程
图 2：初始化新模型对话框
范例模型
注意：
通过使用帮 助菜单 > 查找帮助命 令搜索“模 板”，可获 得有关模板 的详情。
更多信息和此文档的副本可从以下获得： 北京金土木软件技术有限公司
北京车公庄大街 19 号 中国建筑标准设计研究所 100044 电话：86-10-8838 3866 传真：86-10-8838 1056
电子邮件：cks@ 网址：
Computers and Structures, Inc. 1995 University Avenue Berkeley, California 94704
6 步骤 1：开始一个新模型
范例模型
步骤 2：添加线对象
在该步骤中，程序将设置同时对多个楼层添加对象。然后将结 构对象添加到模型中。
设置同时对多个楼层添加对象
注意：
相似层属 性只在平 面视图中 进行操作 时才被激 活。
确保平面视图处于激活状态。要激活窗口，需把光标或鼠标箭 头移动到视图上并点击鼠标左键。当视图处于激活状态时，将高亮 显示“显示标题栏”。图 4 表明了显示标题栏的位置。

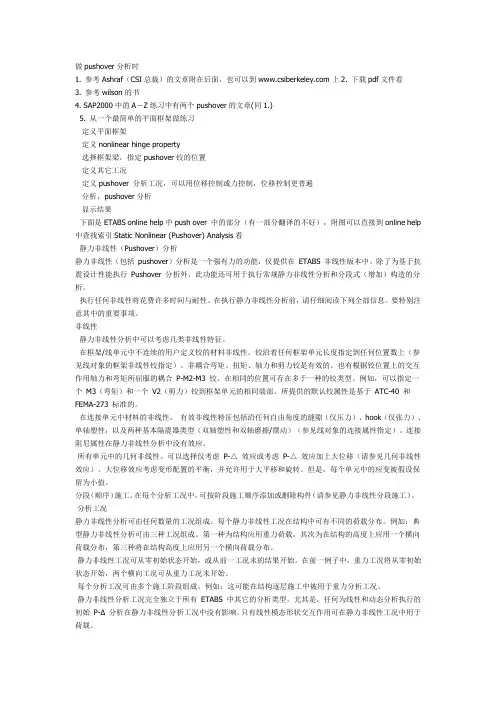

etabs-pushover分析介绍
做pushover分析时1. 参考Ashraf（CSI总裁）的文章附在后面，也可以到上2. 下载pdf文件看3. 参考wilson的书4. SAP2000中的A－Z练习中有两个pushover的文章(同1.)5. 从一个最简单的平面框架做练习定义平面框架定义nonlinear hinge property选择框架梁，指定pushover铰的位置定义其它工况定义pushover 分析工况，可以用位移控制或力控制，位移控制更普遍分析，pushover分析显示结果下面是ETABS online help中push over 中的部分（有一部分翻译的不好），附图可以直接到online help 中查找索引Static Nonlinear (Pushover) Analysis看静力非线性（Pushover）分析静力非线性（包括pushover）分析是一个强有力的功能，仅提供在ETABS 非线性版本中。
除了为基于抗震设计性能执行Pushover 分析外，此功能还可用于执行常规静力非线性分析和分段式（增加）构造的分析。
执行任何非线性将花费许多时间与耐性。
在执行静力非线性分析前，请仔细阅读下列全部信息。
要特别注意其中的重要事项。
非线性静力非线性分析中可以考虑几类非线性特征。
在框架/线单元中不连续的用户定义铰的材料非线性。
铰沿着任何框架单元长度指定到任何位置数上（参见线对象的框架非线性铰指定）。
非耦合弯矩、扭矩、轴力和剪力铰是有效的。
也有根据铰位置上的交互作用轴力和弯矩所屈服的耦合P-M2-M3 铰。
在相同的位置可存在多于一种的铰类型。
例如，可以指定一个M3（弯矩）和一个V2（剪力）铰到框架单元的相同端部。
所提供的默认铰属性是基于ATC-40 和FEMA-273 标准的。
在连接单元中材料的非线性。
有效非线性特征包括沿任何自由角度的缝隙（仅压力）、hook（仅张力）、单轴塑性，以及两种基本隔震器类型（双轴塑性和双轴磨擦/摆动）（参见线对象的连接属性指定）。
etabs使用经验
荷载组合和内力调整的先后顺序03——ETABS（上）(2011-10-11 10:40:22)分类：土木标签：荷载组合内力调整前后顺序分析内力设计内力组合内力杂谈一、基本概念1、使用ETABS和SAP2000软件，需提及有关荷载的下列概念：荷载工况、分析工况、工况组合【实为“分析工况的结果组合”】。
对于荷载工况包括：荷载类型、荷载名称、自乘系数；加载方式。
对于分析工况包括：先决工况、从属工况、分析顺序。
对于分析工况结果组合：组合的四种类型——叠加型、绝对值型、SRSS型、包络型。
【荷载工况】是作用于结构上的按指定方式空间分布的力、位移、温度或其他作用。
荷载工况本身不能再结构上产生任何响应，只有在分析工况中包含了荷载工况，才能得到荷载工况的作用结果。
【分析工况】定义荷载工况的作用方式、结构的响应方式和分析的方法。
分析工况可以是一个荷载工况或一组荷载的组合工况，这里的组合是在分析之前的组合。
分析完成之后的组合（简称【工况组合】）是不同分析工况结果的总和或包络，组合结果包括节点的所有位移、力和单元的内力或应力；组合数量可以任意指定，每个组合需要定义一个不同的名称，且不能与分析工况的名称相同。
2、ETABS和SAP2000软件还有几个概念：分析内力和设计内力，分析截面和设计截面。
讨论荷载组合和内力调整的顺序时要用到。
3、查高规可知，从【分析内力】形成【设计内力】的过程中，荷载组合和内力调整的先后顺序应为：【分析内力】→【[竖向及地震]效应标准值调整，简称“组合前调整”】→【效应基本组合，形成[组合内力]】→【组合内力调整，简称“组合后调整”】→【设计内力】1.1 荷载工况使用ETABS和SAP2000软件，首先要定义【荷载工况】，然后将各个荷载工况中的指定荷载施加到结构上。
一、荷载工况的分类二、需注意的几个问题1、注意【荷载名称】和【荷载类型】的区别。
使用软件时，常常将二者名称取一致，如【荷载类型】为DEAD，其【荷载名称】也取为DEAD；在软件后续的“分析工况”的定义中，也将设置DEAD，因此要分清针对的是DEAD荷载工况，还是荷载类型；等等。
基于ETABS的某高层结构时程分析
【文章编号】1007-9467（2010）03-0020-03基于ETABS 的某高层结构时程分析■张旮1，石中明2（1.福建工程学院，福州350108；2. 福州市规划设计研究院，福州350003）【摘要】以一工程实例，分析带转换粱高层建筑结构的时程分析过程，利用Satwe 和Etabs 软件分别对其进行地震作用计算，以获得其在地震作用下的反应，来判断设有转换粱后的整体结构的安全和可靠性。
【关键词】转换梁；高层结构；时程分析；预应力1 工程概要本工程为住宅项目，地上18 层，层高2.9m，地下1 层，层高3.6m，作为停车库和设备用房，结构主体采用框架- 剪力墙结构。
因车库通道要求，需将地下室一排框架柱取消（图 1 中的画圈部分），造成竖向构件的不连续，需做结构转换。
根据本工程的实际情况，本工程采用梁式转换结构，转换层结构平面布置如图1。
【中图分类号】TU355【文献标志码】AT he T i me-H i s tor y A nal y s i s of a T al l B ui l di ng S t r uctur e B ased on E t abs S of ewar eZH A NG G a1，S H I Zhong-ming2（1.Fuj i a n U niv e r s i ty of T e chnology,F uzhou 350108,China ；2.Fuzhou P l a nning D e s i gn&R ese a rch I nst i tut e,Fuzhou 350003,China)【Abstract】A ccording to a tall building with grider trans f er story,this paper is concerned with the calculation of the time-hi s tory analysis and discusses the s eismic res ults under two s tructur e computation s oftw ares.【Key words】trans f er grider;tall building;time-hi s tory analy s is;s eismic res ults 2 结构时程分析时程分析法是基于反应谱法更为有效的抗震计算方法[1]，它能确切地了解结构在地震过程中的内力与位移随时间的反应，通过将建筑物作为弹性或者弹塑性振动系统，直接输入地面地震加速度记录，对运动方程直接积分，从而获得计算系统各质点的位移、速度、加速度等的时程变化曲线，因此这种方法更能准确而完整地反映出结构在地震作用下的全过程。
ETABS在大底盘多塔楼结构分析中的应用_杨必峰
ETABS在大底盘多塔楼结构分析中的应用上海建筑设计研究院杨必峰大底盘多塔楼结构的分析要点※合理的结构模型整体分析：考虑大底盘楼板弹性变形的串并联刚片系层模型形的串并联刚片系层模型。
局部分析：全层或局部弹性板。
主流设计软件均具备以上功能。
※充分的振型数不小于max{189×n}不小于max{18，9×n}。
※ 塔楼底层突然收进导致的应力集中。
连接体的屋面梁加强。
连接体的屋面梁加强外围柱或墙加强。
※ 大底盘的整体性和变形协调能力。
底盘有一定厚度，很少开洞——强连接。
大底盘楼层及其下一层楼板应力分析，中震不开裂，大震大底盘楼层及其下层楼板应力分析，中震不开裂，大震钢筋不屈服。
底盘有一定厚度，开洞大，削弱多——弱连接。
大底盘楼层及其下一层楼板应力分析，中震不开裂，大震大底盘楼层及其下层楼板应力分析中震不开裂大震钢筋不屈服。
考虑连接体完全破坏进行单个塔体的补充分析考虑连接体完全破坏，进行单个塔体的补充分析。
工程实例概况※商业建筑，地上建筑面积6.7万平方米。
商业建筑地上建筑面积67万平方米※底部两层大底盘，上部三塔楼建筑。
※塔楼一高二低。
高塔总高51.9米，12层；低塔总高23.5米，6层。
※结构体系—钢筋混凝土框架结构。
※设防烈度7度，0.1g，特征周期0.9s。
度01g特征周期09s外立面效果建筑平面典型剖面模型简化前后周期基底剪力对比模型简化前后周期、基底剪力对比周期1（s）周期2（s）周期3（s）基底剪力X （kN）基底剪力Y （kN）简化前 1.710 1.549 1.4483019532344简化后 1.699 1.520 1.4533118433410相对误差0.6％1.9％0.3％3.3％ 3.3％大底盘应力分析的技术路径※弹性时程分析——补充分析手段※静力弹塑性分析了解变形过程及最终破坏形态；获得中、大震内力放大系数。
※楼板应力分析及截面配筋弹楼板计算震应力震应力筋验算CQC弹性楼板计算→小震应力→中、大震应力→配筋验算时程分析※必要性：1 .某些薄弱连接中，明显大于反应谱法结果原因大于反应谱法结果。
ETABS 结构分析软件 有关分析的常见问题解答
ETABS分析常见问题解答序号问题名称发布日期1 问：ETABS 中对楼板的处理方法？2006/1/11 15:02:07答：在ETABS中共有四种area/shell单元：deck、plank、slab和wall，前三种均可用于模拟楼板，其中deck用于模拟压型钢板+砼面层，plank用于模拟单向板，仅含membrane性质的slab可用于模拟双向板。
下面分别就这三种单元详细解释：1、deck可以用于模拟压型钢板+后浇混凝土面层楼板，此单元仅有membrane性质且单向传力，在建模时的箭头方向即板的传力方向，如果要改变楼板传力方向的话可以采用改变单元局部坐标轴的方法，其local coordinate system的1轴方向就是楼板传力方向(也即屏幕显示的箭头方向)。
由于ETABS隐含对仅有membrane性质的板自动进行单元细分，此种板不必进行人工细分即可得到正确的传力。
2、plank用于模拟单向板，此单元仅有membrane性质且单向传力，与deck类似在建模时的箭头方向即板的传力方向，修改其传力方向的方法也与deck类似。
同样由于ETABS隐含对仅有membrane性质的板自动进行单元细分，此种板也不必进行人工细分。
3、slab的用途比较广泛，但用于模拟楼板时可以设定仅有membrane性质的section，这种单元双向传力，其荷载传递是按照板的塑性铰线进行划分的，最适宜于模拟双向板。
ETABS对于这种楼板可以自动细分单元，因此不必进行人工细分。
4、plate或shell类型的slab，ETABS对于这类板不能进行自动细分，为获得正确的楼板荷载传递，可选定要细分的板，选择命令Assign>shell/area>Area object mesh options，在Area object Auto Mesh Options窗口中选择Auto Mesh Object into Structural Elements > Further Subdivide Auto Mesh with Maximum Element Size of，填入单元最大尺寸(一般可接受默认值)。
13ETABS楼板应力(壳面外刚度折减与膜对比) rz
首先看楼板面外刚度应折减哪个分量
结论：应折减m11和m22
壳
S11
节点平局
不平均
梁轴力(EX)
壳面外折为0
S11
节点平局
不平均
梁轴力
梁轴力分布规律与壳单元模型基本一致。
但由于面外抗弯刚度折减为0，X向板支座处正应力明显减小，较大应力分布于纵向轴力较大的框架梁周围。
壳面外折为0不剖分
节点平局
不平均
梁轴力
当壳单元面外折为0且不剖分，相应梁也未剖分，由上图可知，在较大的单元内，原集中应力被平均化，最大应力值减小。
由此可以推测出，网格划分越大应力峰值越大，反之则反。
膜
S11
节点平局
不平均
梁轴力
膜单元应力分布规律与壳单元面外刚度折减且不剖分的楼板应力基本一致。
风荷载下拉压力与变形
压拉压拉压拉压拉压拉压拉压拉
楼板轴力云图1.5米网格
Max：210KN
Max：93KN
拉压拉压拉压拉压拉压拉压拉压
梁轴力0.5m网格
3.0049 2.9203 3.0031 2.9115 单位mm
3.0042 3.0029 3.0047 单位mm
变形0.5m网格。
ETABS分析技巧
2010年10月18日评论(0)|浏览(16) 点击查看原文定义反应谱函数时，选择通过文件导入的方式，无法输入周期折减系数，怎么办？：周期折减系数只能在中国规范中定义。
可以采用一种办法。
通过文件导入后，使用转换为用户自定义功能，记录下周期-加速度的数据对。
然后添加中国规范的反应谱，转换为用户自定义，将之前纪录的数据对输入，还原导入的反应谱即可。
错层塔楼怎么建模？多塔层高不同如何在etabs中建模：对于多塔结构，以其中一个塔楼为基准，建另一个塔楼的模型，最好是以较高的塔作为主塔，对于楼层，进行绘制控制的时候，一个塔楼可按照1、3、5...楼层来布置，另外一个塔楼可按照2、4、6.....来控制绘制。
注意不同层高的楼层指定不同的刚性隔板。
中梁刚度放大：中梁刚度放大需要人工调。
考虑到楼板对梁抗扭稳定性的贡献，需要对中梁和边梁进行刚度放大。
当楼板使用壳和板单元建模时，程序自动考虑，不需要人为调整；当楼板使用膜单元建模时，由于膜单元没有平面外刚度，无法束缚梁平面外的变形，因此需要人为调整：在框架属性修改对话框中设置，调整其围绕三轴的惯性矩，通常情况下中梁调整系数为2，边梁调整系数为1.5 转换梁如何处理？通常用壳元来模拟框支剪力墙连梁，这样可以更清楚地查看转换梁的应力情况。
以下是几个转换梁的例子，可以看到细部的应力结果。
偏心如何指定？在ETABS中，线对象的偏心是使用插入点来实现的（指定>框架/线>插入点）。
偏心布置完成后，需要通过拉伸显示来查看。
需要强调的是，通过设定偏轴的距离来绘制偏心布置的梁(如下图)，是错误的。
偏轴绘制使线对象的几何位置发生了变化，线对象将在新位置上形成新的节点。
而线对象的偏心指定不会使线对象的几何位置发生变化，线对象的节点仍在轴线上。
在“框架插入点”对话框有一个复选项：不转换框架刚度距质心的偏移。
不勾选该项，程序将考虑截面偏心所带来的节点刚度影响。
绘制构件时弹出的对象属性浮动对话框中的平面偏移将使整个构件（包括其节点）发生偏移，这样会导致节点不相连的情况。
Etabs利历时注意的问题
Etabs利历时注意的问题1. ETABS是如何考虑质量参与系数及扭转因子问题的？ETABS给出了结构全面的模态信息，并给出了模态质量参与系数，静力和动力荷载参与系数。
通过模态质量参与系数可以了解平动与扭转振型的基本状态，并控制振型截取数量以获得足够的质量参与系数。
静力荷载参与系数描述了静力响应计算的效率；动力荷载参与系数是质量参与系数的延伸，它反映了模态分析对于高阶振型捕捉情况。
2. 反映谱分析中要考虑偏心时，需要按正、负偏心情形设两个工况吗？不需要。
给定偏心率后，ETABS会自动考虑正负两种情况。
3. ETABS是不是能够做PUSHOVER的剪力墙计算？可以做。
目前的情况是：只能用框架单元模拟, 将 rigid offsets 设的大一些。
剪力墙的pier 和 spandrel 无法做, 用框架单元才行。
而且pushover分析的主要应用也是针对梁柱节点的，对pushover的介绍可以看这个概念的提出者之一，CSI主要顾问Wilson教授的文章。
4. ETABS如何考虑竖向地震及设计组合的？答：新规范对于结构设计考虑竖向荷载给出了明确的说明。
在ETABS我们可以使用等效静荷载法、直接使用地震竖向静荷载法、以及振型叠加法等多种方法来实现竖向地震的计算。
在构件设计阶段，工程师可以根据结构整体属性或构件属性选择竖向地震的设计组合是否参与其设计。
5. ETABS 中对楼板的处置方式？在ETABS中共有四种area/shell单元：deck、plank、slab和wall，前三种均可用于模拟楼板，其中deck用于模拟压型钢板+砼面层，plank用于模拟单向板，仅含membrane性质的slab可用于模拟双向板。
下面分别就这三种单元详细解释：a、deck能够用于模拟压型钢板+后浇混凝土面层楼板，此单元仅有membrane性质且单向传力，在建模时的箭头方向即板的传力方向，若是要改变楼板传力方向的话能够采纳改变单元局部坐标轴的方式，其local coordinate system的1轴方向确实是楼板传力方向(也即屏幕显示的箭头方向)。
ETABS_分析功能 PPT课件
Performance Limits (IO, LS, CP) Deformation Measure
Force Measure
中美反应谱对应关系
与中国反应谱对比，可以得到 CA、Cv。 例如：场地特征周期为 Tg=0.45，8度多遇地震， 阻尼比为0.05，所以 η2αmax＝0.16 η2αmax＝2.5CA Tg= Ts=Cv/2.5CA 可得CA＝0.064. Cv＝0.072.
ETABS中文版技术演示之二
自动线约束功能
➢ 自动线约束 ➢ 简支板 ➢ 曲线墙支撑的斜板 ➢ 楼板剪力墙的协调 ➢ 剪力墙－连梁转换
（见pdf文件）
分析功能
ETABS中文版技术演示之二
单元库
➢ 框架单元 ➢ 膜、壳、板
（见钢结构论坛 、Wilson书）
➢ 连接单元
阻尼器 隔振器 Hook Gap
T0 Time Period
Spectral Displacement
性能点
谱加速度
谱加速度
对有效阻尼功能点处需求谱
需求谱 谱位移
谱位移
容许准则校核
Expected Performance Point for given Earthquake
Force Measure
Deformation Measure
ETABS中文版技术演示之二
动力分析
分析功能
➢ 提供了特征向量和Ritz向量两种模态分析方法 （见pdf文件） ➢ 提供各国规范(包括中国)的反应谱曲线，工程师还可以自定义反应
某超限高层建筑抗震设防可行性分析
某超限高层建筑抗震设防可行性分析摘要：本文介绍了某超限高层建筑的抗震设防可行性设计过程，通过计算和分析，验证该结构在正常使用和极端地震作用下的安全性和可靠性。
关键词：高层；超限；抗震1工程概况本项目建筑总建筑面积约16.8万平方米，本单体B6B7-2面积约1万平方米。
本单体地上6层，功能为办公或会议，首层层高7.95米，二层层高6.55米，三层层高6.0米，四层及以上层高4.5米，屋顶标高为36.70m，属超限高层建筑。
此单体为钢筋混凝土框架结构，采用现浇钢筋混凝土梁板楼盖，楼板厚度一般为120m，部分板跨度或荷载较大者相应加厚。
框架梁截面尺寸为400×800、400×1000、400×1200，次梁截面一般为200x500、250×600、300x600、300x700、300x1200、300x1500等。
结构整体模型如图1所示。
典型平面如图2所示。
图1 结构整体模型设计条件：本工程的结构设计使用年限为50年，安全等级为一级，结构重要性系数为γ0=1.1。
计算结构整体指标时采用50年一遇的基本风压w0=0.45kN/m2；地面粗糙度类别为B类，体型系数取1.4。
根据《建筑抗震设计规范》(GB50011-2010 2015年版)【1】，本项目属于乙类建筑，应按高于本地区设防烈度一度的要求加强其抗震措施（即抗震措施按8度），且应按本地区抗震设防烈度确定其地震作用（即地震作用按7度（0.10g））。
二层平面四层平面图2 结构平面根据地质报告及基础受力情况，采用天然地基上的柱、梁下扩展基础，基底置于较完整中风化石灰岩③，要求地基承载力特征值fak≥700kPa。
本工程地基基础的设计等级为乙级。
根据地质勘察报告，场地内勘探深度内未见第四系孔隙潜水及岩溶裂隙水，根据以往工程经验，可不考虑抗浮稳定问题。
地下室底板厚500mm，上部结构嵌固于地下室顶板，嵌固层采用普通钢筋混凝土梁板楼盖，板厚400mm（顶板覆土2m，人防等级为5级）。
MIDAS,ETABS及PKPM常见问题解答
ETABS常见问题整理 (1)1 ETABS中如何显示内力包罗图？在定义组合的时候，添加一个组合，其类型选择为env（包络），然后将各个荷载工况添加进入，各项比例系数均定为1，那么即可形成一个包络的工况，内力分析后可以查看该工况下的内力结果，即为内力的包络。
2 如何分析下层混凝土结构上层钢结构的组合结构混凝土结构的阻尼比5%,钢结构的阻尼比2%两者组合在一起的话，如何分析结构？有人认为分别用5%和2%的阻尼比分析，然后取大者。
请大家指教？这个目前没有严格的定论，使用etabs或者sap2000软件分析，一般是取组合结构所占比例来调整阻尼比，可按照混凝土和钢结构的比例来输入0.05和0.02的中间值。
3 楼梯间建模楼板怎么建？是虚面还是把斜板建上去？两种方法：一种是按照线荷载来加；一种是虚面来加。
4 通过非线性定义界面，定义加腋梁，本人做了以后发现一个问题，就是可以计算加腋梁，似乎也是正确的计算，至少从显示的断面渲染图和弯矩图看出，是正确的，也是不同于同一截面的计算。
但转化平面标准时，不能标注，变截面只是显示"变截面"。
是不是平法程序没开发变截面？是的，变截面不能计算平法配筋。
5 利用绘制展开立面施加风荷载的时候是不是不用管平面的凹凸呀？那这展开面怎么定义啊。
就定义成直的吗，直的能布置虚面吗？针对风力作用面来进行定义，作为承担该方向风荷载的作用面才进行考虑。
展开立面图就是可以将不在同一个面内的对象显示在一个立面中，仅仅是为了建模方便的一个显示，并没有改变对象位置。
是否是直的斜的没有关系。
可以来布置虚面，如果是斜的，那么风荷载计算的是投影面积。
如果立面和平面都有有凹凸是不是要分层绘虚面，分层施加风荷载6 对称框架结构的弯矩图，仅左边跨300x500的边梁用300x500的spandrel连梁取代，spandrel的跨中弯矩为何不叠加跨梁上简支荷载弯矩？左边跨有梁（beam）又有连梁（spandrel），目前是计算了两部分弯矩，请把梁构件删掉再算，结果就没有问题了。
Etabs在复杂高层钢结构计算分析中的应用_王多民.
Etabs在复杂高层钢结构计算分E b在复杂高构算析中的应用中国建筑标准设计研究院王多民主要内容Etabs在超限高层钢结构中的应用——佛山市南海地铁金融城Etabs在体型复杂高层钢结构中的应用——温都水城乐购广场1.佛山市南海区地铁金融城工程简介位于南海新区商务核心区高度168.70米地上40层，地下2层。
建筑面积13.85万平米。
33层以下办公，连体部分为酒店。
混合结构体系，33层以下为钢管混凝土柱钢筋混凝土核心筒结构，梁板为普通土核筒结构梁板为普通钢筋混凝土体系。
1.1 工程简介34层以上，巨型桁架+内嵌钢板混凝土核心筒。
桁架最大悬挑28米。
抗震设防烈度：7度（第一组）场地类别：Ⅱ类上下部关系示意图本工程总高度168.7米存在扭转不规则凹凸不规则大悬臂连体属于高度的体型特别不则的高层建 B级高度的体型特别不规则的高层建筑2009年8月通过超限审查。
根据超限审查意见，按不同的抗震性能目标进行设计 巨型悬挑桁架须做到中震弹性核心筒底部加强区须中震不屈服连体及下部两层核心筒除按特级外还要特别加强 连体及下部两层核心筒除按特一级外，还要特别加强抗震构造措施，以保证巨型桁架的锚固。
竖向地震的深入分析。
本工程分析的难点：1.竖向地震如何考虑；2.巨型桁架内力如何准确分析3.上部楼板内力如何考虑44.如何评价结构在大震下的表现；节；5.节点设计是否安全；6.施工模拟分析。
•采用了两种软件对结构进行了分析。
采种软件对结构进分析•Etabs软件小震和中震下的结构分析•Abaqus软件弹塑性时程分析和节点有限元分析。
1.3采用Etabs软件E b所做的工作1.3.1多遇地震下的结构分析分别采用振型分解反应谱法和时程分析方计算结构的地震时程分析方法计算结构的地震作用。
楼板采用膜单元以方便导荷载，各层均采用刚性楼板假定以计算结构整体指标假定以计算结构整体指标。
反应谱法综合考虑了X,Y,Z三向，水平的向地震，以及度，XY双向地震，以及45135度方向的地震作用。
ETABS和PKPM程序里楼板解析
ETABS是由CSI公司开发研制的房屋建筑结构分析与设计软件，ETABS已有近三十年的发展历史，是美国乃至全球公认的高层结构计算程序，在世界范围内广泛应用，是房屋建筑结构分析与设计软件的业界标准。
ETABS和PKPM程序里楼板解析概述：理论上楼板可用平面板单元和平面壳单元来模拟。
普通楼板，由于厚度不大，变形满足直法线假定，忽略横向剪切变形，平面内外刚度相互独立，可分别用平面应力膜单元和平面板弯曲单元计算，然后进行应力叠加。
对于厚板，变形不满足直法线假定，不能忽略横向剪切变形，平面内外刚度相关，用中厚板或厚板单元模拟。
PKPM程序中的各种楼板1.刚性楼板假定（刚度平面内无限大，平面外为零）a.没有考虑面外刚度，总刚偏小，楼面梁的刚度应考虑放大。
b.对于独立梁、仅与弹性6或弹性3楼板相连的楼面梁刚度不考虑放大。
c.适用于常规的一般楼板。
2.弹性楼板6（采用壳单元，刚度在平面内外都是真实的）a.部分竖向荷载将通过平面外刚度直接传给竖向构件，导致梁弯矩和配筋相应减小。
b.刚性楼板假定楼板，竖向荷载通过梁传给竖向构件，以往的梁配筋经验都来自于此，故弹性6板会使梁的安全储备降低。
c.适用于板柱结构和板柱-抗震墙结构（这类结构就是将竖向荷载直接传给竖向构件的）3.弹性楼板3（采用板弯曲单元，刚度平面外真实，平面内无限大）a.适用于厚板或中厚板情况，例如采用厚板转换的楼层。
b.板柱结构面内刚度足够大，也可用此单元模拟。
c.建模时要将板厚均分给上下楼层，下楼层的层高=下层净空+板厚的一半。
4.弹性膜（刚度平面内真实，平面外为零）a.适用于空旷结构，楼板局部不连续，开大洞等etabs程序中板单元的类型1.壳单元有真实的平面内外刚度=弹性62.膜单元只有平面内刚度=弹性膜3.板单元只有平面外刚度=类似弹性3（勾选厚板）。
ETABS 说明书
用户输入数据时的单位的默认值是此模型的基本单位。用户可以在输入数据时同时输入 单位，程序此时可以自动将用户输入的带单位的数据转换为以模型基本单位为单位的数据。 用户在输入数据时，按住 shift 键同时按 Enter 键，将弹出计算器对话框，用户可在此对话 框中输入计算公式，计算所得的数值将自动成为输入数据。
1.2.1 ETABS 与 MICROSOFT OFFICE 的数据交互
设计中经常使用 EXCEL 表格与 ETABS 进行数据交互。ETABS 常用的数据表格有：轴 网编辑表格（菜单编辑 > 编辑轴网数据 >编辑轴网数据）、楼层编辑表格（菜单编辑 > 编 辑楼层数据 >编辑楼层）、输出表（菜单显示 > 设置输出表样式）。
第9页
图 1-7 定义墙/楼板截面对话框 其中，DECK 可由图 1-7 中的 Add New Deck 生成，PLANK 和 SLAB 也可由 Add New Slab 生成；程序中，Deck, Slab, Wall 是三种不同类型的板，分别是组合楼板、混凝土楼板和 墙，而 PLANK 和 SLAB 的区别在于其属性设置的不同，如图 1-8 所示。
第2页
1 建模
1.1 模型导入和模板调用
模型导入。中文 ETABS 支持从 DXF，EXCEL，E2K 等格式文件的导入，还可以将 SAP2000 输出的 S2K 格式直接导入。从 DXF 格式导入时要注意：DXF 图形中的曲线无法 导入到 ETABS 中。
模板调用。新建模型时，选择 No.edb，或 default.edb，将弹出下图（图 1-1）所示的 对话框。
图 2-2 中国 2002 风荷载 ◆ 风力作用面高度 风力作用面高度是自动风荷载作用的范围，用户可以自定义这一范围，其中包括女儿墙 是指风力作用是否包含建筑屋面女儿墙部分，选择这一项后，只要用户输入女儿墙高度，程 序可以自动将这一部分风荷载添加到模型中。
