常见的局部腐蚀ppt课件
合集下载
《常见的局部腐蚀》课件
《常见的局部腐蚀》PPT 课件
欢迎来到《常见的局部腐蚀》课程!在这个课件中,我们将深入探讨常见的 局部腐蚀类型、形成原因、预防措施、案例分析、实验方法和破坏机理。让 我们开始吧。
ห้องสมุดไป่ตู้
常见的局部腐蚀类型
• 点蚀 • 缝蚀 • 晶间腐蚀 • 电化学腐蚀
局部腐蚀的形成原因
1 腐蚀介质
介质的酸碱性、含氯量等因素影响了局部腐蚀的形成。
使用显微镜观察材料表面的微观腐蚀结 构。
常见的局部腐蚀材料破坏机理
金属腐蚀 孔洞形成 应力腐蚀开裂
晶界腐蚀 过氧化物腐蚀 电化学腐蚀
结论和总结
局部腐蚀是一种常见的材料损坏形式,对各行各业都有重要的影响。通过了 解不同类型的局部腐蚀、预防措施和实验方法,我们能够更好地保护材料并 延长其使用寿命。
常见的局部腐蚀案例分析
金属管道
局部腐蚀在金属管道上的表现和 影响。
汽车电池
局部腐蚀对汽车电池的影响及如 何延长使用寿命。
铁钉
局部腐蚀对铁钉的强度和牢固性 的影响。
常见的局部腐蚀实验方法
1
盐雾实验
用盐雾环境模拟局部腐蚀的条件进行实
电化学测量
2
验。
通过测量电流和电位来研究材料的腐蚀
行为。
3
显微镜观察
2 材料特性
材料的抗腐蚀性能、晶粒度、含杂质等因素也会导致局部腐蚀的发生。
3 应力
应力会促使局部腐蚀的发生,特别是在应力集中区域。
局部腐蚀的预防措施
选择合适的材料
使用抗腐蚀性能好的材料,如 不锈钢。
保持材料表面清洁
定期清洗和维护材料表面,防 止腐蚀物聚集。
添加防腐涂层
使用特殊的防腐涂层来提供额 外的保护。
欢迎来到《常见的局部腐蚀》课程!在这个课件中,我们将深入探讨常见的 局部腐蚀类型、形成原因、预防措施、案例分析、实验方法和破坏机理。让 我们开始吧。
ห้องสมุดไป่ตู้
常见的局部腐蚀类型
• 点蚀 • 缝蚀 • 晶间腐蚀 • 电化学腐蚀
局部腐蚀的形成原因
1 腐蚀介质
介质的酸碱性、含氯量等因素影响了局部腐蚀的形成。
使用显微镜观察材料表面的微观腐蚀结 构。
常见的局部腐蚀材料破坏机理
金属腐蚀 孔洞形成 应力腐蚀开裂
晶界腐蚀 过氧化物腐蚀 电化学腐蚀
结论和总结
局部腐蚀是一种常见的材料损坏形式,对各行各业都有重要的影响。通过了 解不同类型的局部腐蚀、预防措施和实验方法,我们能够更好地保护材料并 延长其使用寿命。
常见的局部腐蚀案例分析
金属管道
局部腐蚀在金属管道上的表现和 影响。
汽车电池
局部腐蚀对汽车电池的影响及如 何延长使用寿命。
铁钉
局部腐蚀对铁钉的强度和牢固性 的影响。
常见的局部腐蚀实验方法
1
盐雾实验
用盐雾环境模拟局部腐蚀的条件进行实
电化学测量
2
验。
通过测量电流和电位来研究材料的腐蚀
行为。
3
显微镜观察
2 材料特性
材料的抗腐蚀性能、晶粒度、含杂质等因素也会导致局部腐蚀的发生。
3 应力
应力会促使局部腐蚀的发生,特别是在应力集中区域。
局部腐蚀的预防措施
选择合适的材料
使用抗腐蚀性能好的材料,如 不锈钢。
保持材料表面清洁
定期清洗和维护材料表面,防 止腐蚀物聚集。
添加防腐涂层
使用特殊的防腐涂层来提供额 外的保护。
No.6模块三 任务三 局部腐蚀(缝隙腐蚀、晶间腐蚀、应力腐蚀破裂)
任务三 局部腐蚀(二)
三、力与环境联合作用产生的腐蚀破坏 (一)拉应力与环境联合作用—应力腐蚀破裂
4、应力腐蚀破裂的防止
①选择适当的材料。
②热处理消除残余应力。 ③改变金属表面应力的方向。
④合理设计设备结构和控制制造工艺。
⑤严格控制腐蚀环境。 ⑥添加缓蚀剂。 ⑦采用保护性覆盖层。 ⑧采用阴极保护。
碳形成稳定型碳化物,不至于形成Cr23C6,有利于防止贫铬
现象。 采用固溶处理 使Cr23C6向TiC或NbC转变,不再析出碳化铬。
9
任务三 局部腐蚀(二)
三、力与环境联合作用产生的腐蚀破坏 (一)拉应力与环境联合作用—应力腐蚀破裂
1、概念 拉应力与腐蚀环境的联合作用所引起金属的腐蚀破裂,称为应 力腐蚀破裂(一般简称SCC)。 Stress Corrosion Craking
时补充,因此晶界周围严重地贫铬。而贫铬区的小阳极(晶界) 和未影响区域的大阴极(晶粒)构成了局部腐蚀电池,因而使 贫铬区受到期了晶间腐蚀。
8
任务三 局部腐蚀(二)
二、晶间腐蚀
4、防止 降低钢中含碳量 因为碳与铬形成Cr23C6碳化物导致晶间腐蚀的发生,当含碳 量降到0.02%(超低碳)以下时,不易产生晶间腐蚀。 加入稳定化元素 在不锈钢中加入稳定化元素钛(Ti)或铌(Nb),可优先与
③具有自钝化特性的金属或合金敏感性较高。
5
任务三 局部腐蚀(二)
一、缝隙腐蚀
3、机理 闭塞电池模型
教材P49:图3-5碳钢在中性海水中缝隙腐蚀示意
氧浓差电池→闭塞电池的形成→酸化自 催化作用→腐蚀加速 4、防止 消除缝隙——最好方法 选用不吸湿垫片 去除固体颗粒 电化学保护 通常采用阳极保护。
[课件]全面腐蚀与局部腐蚀PPT
腐蚀危害
全面腐蚀危害: 造成金属的大量损失,可以检测和预测腐蚀速率,一 般不会造成突然事故。 根据测定和预测的腐蚀速率,在工程设计时可预先考 虑应有的腐蚀裕量。 局部腐蚀的危害: 导致的金属的损失量小,很难检测其腐蚀速率,往 往导致突然的腐蚀事故。 腐蚀事故中80%以上是由局部 腐蚀造成的,难以预测腐蚀速率并预防。
(2)吸附理论(吸附膜理论)
吸附理论认为蚀孔的形成是阴离子(如Cl-离子)与氧 的竞争吸附的结果
在除气溶液中金属表面吸附是由水形成的稳定氧化
物离子
一旦氯的络合离子取代稳定氧化物离子,该处吸附
膜被破坏,而发生点蚀
点蚀的破裂电位Eb是腐蚀性阴离子可以可逆地置换金 属表面上吸附层的电位。当E>Eb时,氯离子在某些点 竞争吸附强烈,该处发生点蚀
(3) 腐蚀速率的表示方法
均匀腐蚀速率-失重或失厚
如通常用mm/a来表达全面腐蚀速率
(4) 全面腐蚀的电化学特点
腐蚀原电池的阴、阳极面积非常小,甚至用微观方法 也无法辨认,而且微阳极和微阴极的位置随机变化
整个金属表面在溶液中处于活化状态,只是各点随时 间(或地点)有能量起伏,能量高时(处)呈阳极, 能量低时(处)呈阴极,从而使整个金属表面遭受腐 蚀
点蚀表面形貌和示意图
8
5.2.2 点蚀的危害
点蚀导致金属的失重非常小,由于阳极面积很小, 局部腐蚀速度很快,常使设备和管壁穿孔,从而导 致突发事故 对点蚀的检查比较困难,因为蚀孔尺寸很小,而且 经常被腐蚀产物遮盖,因而定量测量和比较点蚀的 程度也很困难 同缝隙腐蚀和应力腐蚀等有密切的关系 是破坏性和隐患性最大的腐蚀形态之一
(2) 局部腐蚀 腐蚀的发生在金属的某一特定部位 阳极区和阴极区可以截然分开,其位置可以用肉眼 或微观观察加以区分 同时次生腐蚀产物又可在阴、阳极交界的第三地点 形成
常见的局部腐蚀
常见旳腐蚀性细菌
(1)喜氧菌(嗜氧性菌) 嗜氧菌引起旳腐蚀,经常是它们产生旳代谢产物具
有腐蚀性。如氧化铁杆菌常与硫杆菌共生,它能够把二 价铁氧化成三价铁:
4Fe(OH)2 + 2H2O +O2= 4Fe(OH)3 依托这个反应取得生长代谢所需能量。生成旳三价铁能 够使硫化物氧化成硫酸盐。
(2)厌氧菌 硫酸盐还原菌(SRB),将硫酸盐还原为硫化物,
小孔腐蚀发展阶段示意图
点蚀发生于易钝化旳金属。因为钝化旳表面一般存在 局部缺陷,某些破坏钝化膜旳活性离子(主要是卤素离子) 与配位体易于吸附在这些部位,引起钝化膜旳局部破坏。此 时,微小破口处暴露旳金属成为阳极,周围钝化膜成为阴极。 阳极电流高度集中使腐蚀迅速向内发展,形成蚀孔。
蚀孔形成后,孔外被腐蚀产物堵塞,内外旳对流和扩 散受到阻滞,孔内形成独特旳闭塞区(闭塞阳极),孔内旳 氧迅速耗尽,只剩余金属腐蚀旳阳极反应,阴极反应完全移 到孔外进行。所以孔内不久积累了带正电旳金属离子并发生 水解,产生旳H+使pH降低。为了保持电中性,带电旳Cl-将 从孔外迁入孔内,Cl-浓度增高,其配位作用使金属更不稳 定。孔内旳H+和Cl-形成强腐蚀性旳盐酸,酸环境使蚀孔内 壁处于活性状态,成为阳极,而孔外旳金属表面仍处于钝态 成为阴极,构成由小阳极/大阴极构成旳活化态-钝化态体系, 致使蚀孔加速发展。以上过程具有自催化加速效应。
金属产生腐蚀疲劳时,局部产生宏观腐蚀裂纹。 和纯机械疲劳相比,腐蚀疲劳旳危害性更大。因为, 机械疲劳只有在疲劳极限之上才会产生,而腐蚀疲 劳却能够在极低旳循环应力作用下发生。
腐蚀疲劳旳特征
a) 表面轻易观察到短而粗旳裂纹群,轻易在原有旳蚀 坑或蚀孔旳底部开始,也能够从金属表面旳缺陷部位 开始。 b) 裂纹多半穿越晶粒发展,只有主干没有分支,裂纹 前沿较钝,扩散速度没有应力腐蚀快。 c) 绝大多数旳金属和合金在交变应力旳作用下都能够 产生腐蚀疲劳,不要求特定旳介质。在点蚀介质中更 易发生。

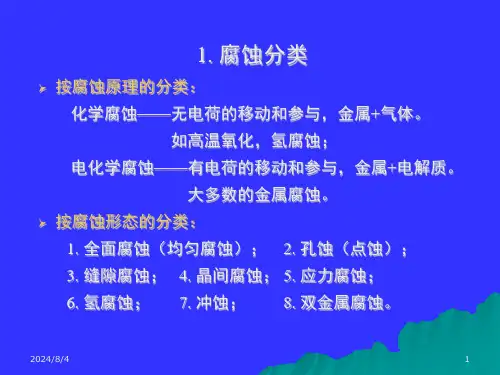

腐蚀与材料ppt课件
2024/8/4
3
2. 晶间腐蚀
奥氏体不锈钢的晶间腐蚀——敏化前后金相对照
敏化前
2024/8/4
400×
敏化后 400×
4
2. 晶间腐蚀
晶界贫铬理论: 认为晶界处大量出现Cr23C6相,使钢在晶界处的Cr
被消耗,Cr含量降低,防腐蚀能力下降。含碳量愈高, 在敏化温度停留时间愈长,晶间腐蚀倾向愈严重。固溶 化处理可以大大改善。
2024/8/4
30
3. 应力腐蚀开裂(SCC)
湿硫化氢的应力腐蚀和氢损伤
湿硫化氢环境中钢材开裂实际上有两类开裂现象。一 种是应力诱导的氢致开裂(SOHIC),也是应力腐蚀;另一种 是与应力无关的氢鼓泡(HB)和氢致开裂(HIC)。
电化学阳极反应方程可简单的表达为: Fe2十+S2-—→FeS(阳极溶解—腐蚀)
2024/8/r17型铁素体不锈钢有晶间腐蚀倾向,比奥氏体的更
易形成Cr23C6。 在铁素体结构中,高温时敏化很快:Cr的扩散和C的扩
散要比在奥氏体相中快得多。而且C的溶解度也低。 特点是铁素体不锈钢的晶间腐蚀出现在高于900~950℃
加热后(或焊后),甚至水淬急冷也不能避免晶间腐蚀。 但经750~870 ℃短时热处理后晶间腐蚀倾向可以消除。
提高Cr含量,加Ti及Nb(快速形成碳化物元素),降低 C+N量均可降低晶间腐蚀倾向。如1Cr17Ti,0Cr17Ti。高纯 铁素体不锈钢0000Cr18Mo2Ti就没有晶间腐蚀问题。
2024/8/4
12
3. 应力腐蚀开裂(SCC)
金属材料的应力腐蚀在材质、介质和应力(主要是拉 应力)三个因素的共同作用和耦合下才会发生。应力腐蚀 的表现形态主要是形成不断扩展的裂纹,这是一种在应力 作用下的局部腐蚀,危害性特别大。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
18
某奥氏体 Cr-Ni钢的 沿晶应力 腐蚀开裂
某奥氏体 Cr-Ni钢的 穿晶应力 腐蚀开裂
19
-黄铜在含氨硫酸铜溶液中的应力腐蚀开裂
左:pH=9.4的情况,呈穿晶型,初期为沿晶型破坏。 右:pH=7.3的情况,呈沿晶型破坏。 20
6 腐蚀疲劳
金属材料在循环应力或脉动应力和腐蚀介质的共同 作用下所引起的腐蚀形态,称为腐蚀疲劳。
7
2 点蚀(孔蚀)
孔蚀机理: 孔蚀必须经历:孔蚀诱发与孔蚀发展阶段。 孔蚀产生的必备条件:钝化体系,临界Cl-浓 度,临界温度,孕育(诱发)时间 孔蚀发展的机理:闭塞电池+酸化自催化机理 Fe – 2e → Fe2+ Fe2+ + 2Cl- → FeCl2 FeCl2 + 2H2O → Fe(OH)2 + 2H+ + 2Cl-
在腐蚀过程中,材料先出现微裂纹后再扩 展为宏观裂纹。裂纹一旦形成,其扩展速度很 快。
16
应力腐蚀的条件
应力必须是拉应力,其来源可以是金属内部的残余 应力,也可以是使用中所承受的各种应力。
构成一定材料发生应力腐蚀的介质是特定的介 质,不是任意的介质。即构成一个应力腐蚀的体系 要求一定的材料与一定的介质互相组合。例如:软 钢-NaOH,硝酸盐;奥氏体不锈钢-氯化物溶液,高 温高压蒸馏水。
13
1Cr18Ni9Ti不锈钢的晶间腐蚀金相照片
14
晶间腐蚀机理
贫化理论:对不锈钢和钼铬镍合金是贫铬
论,对铝铜合金为贫铜论。
以不锈钢为例,不锈钢在出厂前,为了得
到均相固溶体,经过了固溶处理(加热至
10501150 C,然后进行淬火)。这一过程
使晶界的含铬量低于晶粒本身,形成贫铬
区(低于钝化所必需的限量12%)。这样
常见的局部腐蚀
1 电偶腐蚀 2 点蚀(孔蚀) 3 缝隙腐蚀 4 晶间腐蚀 5 应力腐蚀 6 腐蚀疲劳 7 磨损腐蚀 8 细菌腐蚀
1
1 电偶腐蚀
异种金属在同一介质中接触,由于金属的电极 电位不等,构成腐蚀电池,有电偶电流流动,使电 位较低的金属溶解速度增加,造成接触处的局部腐 蚀。
电偶腐蚀的本质是:在电解质溶液中,不同电 极电位的金属构成的宏观腐蚀电流,引起电位较低 的金属加速腐蚀,而同时对电位较高的金属起阴极 保护作用。
11
缝隙腐蚀与孔蚀的比较
12
4 晶间腐蚀
腐蚀沿着金属或合金的晶粒边界或它的邻 近区域发展,晶粒本身腐蚀很轻微。
这种腐蚀使晶粒间的结合力大大减小,严 重时可使机械强度完全丧失。不易检测,危害 性很大。
不锈钢、铝合金、镁合金、镍基合金等都 是晶间腐蚀敏感性强的材料。在受热情况下使 用或焊接过程都会造成晶间腐蚀的问题。
锈层等,他们与金属的接触面上无形中形成了 缝隙;砂泥、积垢、杂屑等沉积在金属表面上, 无形中也会形成缝隙。
几乎所有的金属和合金都会产生缝隙腐 蚀。几乎所有的介质,包括中性、接近中性、 以及酸性的介质都会引起缝隙腐蚀,但又以充 气的含活性阴离子的中性介质最易发生。
10
缝隙腐蚀机理: a) 氧浓差电池的形成促进缝隙腐蚀的开始; b) 闭塞电池的形成,使蚀坑深化和扩展。
5
6
小孔腐蚀发展阶段示意图
点蚀发生于易钝化的金属。由于钝化的表面通常存在 局部缺陷,一些破坏钝化膜的活性离子(主要是卤素离子) 与配位体易于吸附在这些部位,引起钝化膜的局部破坏。此 时,微小破口处暴露的金属成为阳极,周围钝化膜成为阴极。 阳极电流高度集中使腐蚀迅速向内发展,形成蚀孔。
蚀孔形成后,孔外被腐蚀产物堵塞,内外的对流和扩 散受到阻滞,孔内形成独特的闭塞区(闭塞阳极),孔内的 氧迅速耗尽,只剩下金属腐蚀的阳极反应,阴极反应完全移 到孔外进行。因此孔内很快积累了带正电的金属离子并发生 水解,产生的H+使pH降低。为了保持电中性,带电的Cl-将 从孔外迁入孔内,Cl-浓度增高,其配位作用使金属更不稳 定。孔内的H+和Cl-形成强腐蚀性的盐酸,酸环境使蚀孔内 壁处于活性状态,成为阳极,而孔外的金属表面仍处于钝态 成为阴极,构成由小阳极/大阴极组成的活化态-钝化态体系, 致使蚀孔加速发展。以上过程具有自催化加速效应。
2
镀Zn板(阳极镀层)
马口铁(即镀锡薄 板)(阴极镀层)
活泼金属Zn充当牺 牲阳极,为已暴露 的Fe基体提供电子, 使其作为阴极免受 腐蚀。
较为惰性的金属Sn 从已暴露的Fe基体 得到电子,使其充 当阳极,加速了铁 基体的腐蚀。
3要因素。
一般阴阳极面积比越大,作为阳极体的 金属腐蚀速度也越大。
17
应力腐蚀的特征
a) 在应力和腐蚀介质的共同作用下产生,二者相互 促进,且缺一不可。 b) 金属与合金发生应力腐蚀时,仅在局部区域出现 由表及里的腐蚀裂纹。腐蚀裂纹分为:晶界、穿晶、 混合型。 c) 在主干裂纹延伸的同时还有若干分支同时发展。 裂纹出现在最大拉应力垂直的平面上。 d) 破裂断口呈现脆性断裂的特征。
在腐蚀介质中会产生活化态-钝态微电偶电
池,并具有大阴极小阳极面积比,导致晶
界腐蚀。
15
5 应力腐蚀开裂(SCC)
金属材料在固定拉应力和特定介质的共同作 用下所引起的破裂,简称应力腐蚀。
工程中常用的金属材料,如不锈钢、铜合 金、碳钢和高强度钢等,在特定介质中都有可 能产生应力腐蚀。按照腐蚀条件的苛刻程度, 材料可在几分钟或几年内破裂。
对于全面腐蚀,一般来说介质的电导率 越大腐蚀速率越大。但对于电偶腐蚀,介质 电导率不仅影响溶液电阻,更影响腐蚀发生 的区域。
4
2 点蚀(孔蚀)
在金属表面的局部区域,出现向深处发 展的腐蚀小孔(直径数十微米,孔深度≥孔 径),其余部分不出现腐蚀或腐蚀很轻微。
一般只有表面有钝化膜的金属会出现这 种腐蚀形态。如不锈钢、铝和铝合金、钛和 钛合金等。
金属产生腐蚀疲劳时,局部产生宏观腐蚀裂纹。 和纯机械疲劳相比,腐蚀疲劳的危害性更大。因为, 机械疲劳只有在疲劳极限之上才会产生,而腐蚀疲 劳却可以在极低的循环应力作用下发生。
8
3 缝隙腐蚀
金属部件在介质中,由于金属与金属或金属 与非金属之间形成很小的缝隙( 0.0250.1 mm),使缝隙内介质处于滞留状态,引起缝内 金属的加速腐蚀。(机理为闭塞电池)。
宽度大于0.1 mm的缝隙,缝内介质不至于 形成滞留,也就不会形成这种腐蚀。
9
3 缝隙腐蚀
常见的缝隙腐蚀 法兰连接面、螺母压紧面、焊缝气孔、
某奥氏体 Cr-Ni钢的 沿晶应力 腐蚀开裂
某奥氏体 Cr-Ni钢的 穿晶应力 腐蚀开裂
19
-黄铜在含氨硫酸铜溶液中的应力腐蚀开裂
左:pH=9.4的情况,呈穿晶型,初期为沿晶型破坏。 右:pH=7.3的情况,呈沿晶型破坏。 20
6 腐蚀疲劳
金属材料在循环应力或脉动应力和腐蚀介质的共同 作用下所引起的腐蚀形态,称为腐蚀疲劳。
7
2 点蚀(孔蚀)
孔蚀机理: 孔蚀必须经历:孔蚀诱发与孔蚀发展阶段。 孔蚀产生的必备条件:钝化体系,临界Cl-浓 度,临界温度,孕育(诱发)时间 孔蚀发展的机理:闭塞电池+酸化自催化机理 Fe – 2e → Fe2+ Fe2+ + 2Cl- → FeCl2 FeCl2 + 2H2O → Fe(OH)2 + 2H+ + 2Cl-
在腐蚀过程中,材料先出现微裂纹后再扩 展为宏观裂纹。裂纹一旦形成,其扩展速度很 快。
16
应力腐蚀的条件
应力必须是拉应力,其来源可以是金属内部的残余 应力,也可以是使用中所承受的各种应力。
构成一定材料发生应力腐蚀的介质是特定的介 质,不是任意的介质。即构成一个应力腐蚀的体系 要求一定的材料与一定的介质互相组合。例如:软 钢-NaOH,硝酸盐;奥氏体不锈钢-氯化物溶液,高 温高压蒸馏水。
13
1Cr18Ni9Ti不锈钢的晶间腐蚀金相照片
14
晶间腐蚀机理
贫化理论:对不锈钢和钼铬镍合金是贫铬
论,对铝铜合金为贫铜论。
以不锈钢为例,不锈钢在出厂前,为了得
到均相固溶体,经过了固溶处理(加热至
10501150 C,然后进行淬火)。这一过程
使晶界的含铬量低于晶粒本身,形成贫铬
区(低于钝化所必需的限量12%)。这样
常见的局部腐蚀
1 电偶腐蚀 2 点蚀(孔蚀) 3 缝隙腐蚀 4 晶间腐蚀 5 应力腐蚀 6 腐蚀疲劳 7 磨损腐蚀 8 细菌腐蚀
1
1 电偶腐蚀
异种金属在同一介质中接触,由于金属的电极 电位不等,构成腐蚀电池,有电偶电流流动,使电 位较低的金属溶解速度增加,造成接触处的局部腐 蚀。
电偶腐蚀的本质是:在电解质溶液中,不同电 极电位的金属构成的宏观腐蚀电流,引起电位较低 的金属加速腐蚀,而同时对电位较高的金属起阴极 保护作用。
11
缝隙腐蚀与孔蚀的比较
12
4 晶间腐蚀
腐蚀沿着金属或合金的晶粒边界或它的邻 近区域发展,晶粒本身腐蚀很轻微。
这种腐蚀使晶粒间的结合力大大减小,严 重时可使机械强度完全丧失。不易检测,危害 性很大。
不锈钢、铝合金、镁合金、镍基合金等都 是晶间腐蚀敏感性强的材料。在受热情况下使 用或焊接过程都会造成晶间腐蚀的问题。
锈层等,他们与金属的接触面上无形中形成了 缝隙;砂泥、积垢、杂屑等沉积在金属表面上, 无形中也会形成缝隙。
几乎所有的金属和合金都会产生缝隙腐 蚀。几乎所有的介质,包括中性、接近中性、 以及酸性的介质都会引起缝隙腐蚀,但又以充 气的含活性阴离子的中性介质最易发生。
10
缝隙腐蚀机理: a) 氧浓差电池的形成促进缝隙腐蚀的开始; b) 闭塞电池的形成,使蚀坑深化和扩展。
5
6
小孔腐蚀发展阶段示意图
点蚀发生于易钝化的金属。由于钝化的表面通常存在 局部缺陷,一些破坏钝化膜的活性离子(主要是卤素离子) 与配位体易于吸附在这些部位,引起钝化膜的局部破坏。此 时,微小破口处暴露的金属成为阳极,周围钝化膜成为阴极。 阳极电流高度集中使腐蚀迅速向内发展,形成蚀孔。
蚀孔形成后,孔外被腐蚀产物堵塞,内外的对流和扩 散受到阻滞,孔内形成独特的闭塞区(闭塞阳极),孔内的 氧迅速耗尽,只剩下金属腐蚀的阳极反应,阴极反应完全移 到孔外进行。因此孔内很快积累了带正电的金属离子并发生 水解,产生的H+使pH降低。为了保持电中性,带电的Cl-将 从孔外迁入孔内,Cl-浓度增高,其配位作用使金属更不稳 定。孔内的H+和Cl-形成强腐蚀性的盐酸,酸环境使蚀孔内 壁处于活性状态,成为阳极,而孔外的金属表面仍处于钝态 成为阴极,构成由小阳极/大阴极组成的活化态-钝化态体系, 致使蚀孔加速发展。以上过程具有自催化加速效应。
2
镀Zn板(阳极镀层)
马口铁(即镀锡薄 板)(阴极镀层)
活泼金属Zn充当牺 牲阳极,为已暴露 的Fe基体提供电子, 使其作为阴极免受 腐蚀。
较为惰性的金属Sn 从已暴露的Fe基体 得到电子,使其充 当阳极,加速了铁 基体的腐蚀。
3要因素。
一般阴阳极面积比越大,作为阳极体的 金属腐蚀速度也越大。
17
应力腐蚀的特征
a) 在应力和腐蚀介质的共同作用下产生,二者相互 促进,且缺一不可。 b) 金属与合金发生应力腐蚀时,仅在局部区域出现 由表及里的腐蚀裂纹。腐蚀裂纹分为:晶界、穿晶、 混合型。 c) 在主干裂纹延伸的同时还有若干分支同时发展。 裂纹出现在最大拉应力垂直的平面上。 d) 破裂断口呈现脆性断裂的特征。
在腐蚀介质中会产生活化态-钝态微电偶电
池,并具有大阴极小阳极面积比,导致晶
界腐蚀。
15
5 应力腐蚀开裂(SCC)
金属材料在固定拉应力和特定介质的共同作 用下所引起的破裂,简称应力腐蚀。
工程中常用的金属材料,如不锈钢、铜合 金、碳钢和高强度钢等,在特定介质中都有可 能产生应力腐蚀。按照腐蚀条件的苛刻程度, 材料可在几分钟或几年内破裂。
对于全面腐蚀,一般来说介质的电导率 越大腐蚀速率越大。但对于电偶腐蚀,介质 电导率不仅影响溶液电阻,更影响腐蚀发生 的区域。
4
2 点蚀(孔蚀)
在金属表面的局部区域,出现向深处发 展的腐蚀小孔(直径数十微米,孔深度≥孔 径),其余部分不出现腐蚀或腐蚀很轻微。
一般只有表面有钝化膜的金属会出现这 种腐蚀形态。如不锈钢、铝和铝合金、钛和 钛合金等。
金属产生腐蚀疲劳时,局部产生宏观腐蚀裂纹。 和纯机械疲劳相比,腐蚀疲劳的危害性更大。因为, 机械疲劳只有在疲劳极限之上才会产生,而腐蚀疲 劳却可以在极低的循环应力作用下发生。
8
3 缝隙腐蚀
金属部件在介质中,由于金属与金属或金属 与非金属之间形成很小的缝隙( 0.0250.1 mm),使缝隙内介质处于滞留状态,引起缝内 金属的加速腐蚀。(机理为闭塞电池)。
宽度大于0.1 mm的缝隙,缝内介质不至于 形成滞留,也就不会形成这种腐蚀。
9
3 缝隙腐蚀
常见的缝隙腐蚀 法兰连接面、螺母压紧面、焊缝气孔、
