S型气溶胶自动灭火系统方案

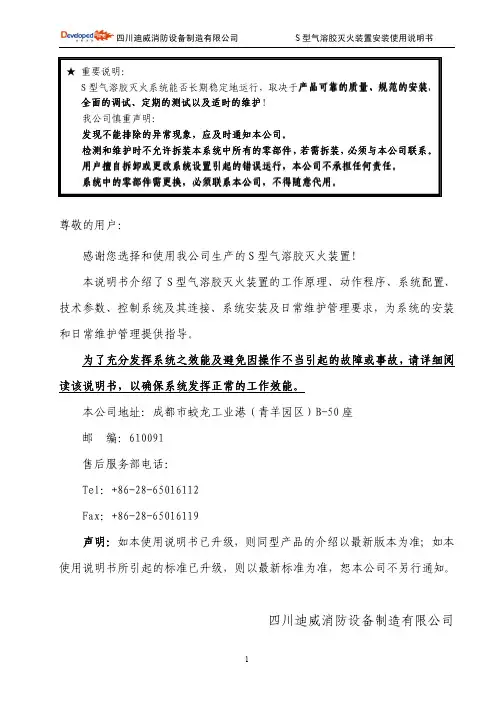

S型气溶胶自动灭火系统使用说明书(以DKL品牌为例)1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。

它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。

1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。

1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。

1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。

1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。

1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。

1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。

1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。

1.2.3.3 可燃固体物质的深位火。

1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。

1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。

1.2.4.3 人员密集场所。

1.3 DKL灭火装置型号、外形尺寸及重量1.4 DKL灭火装置型号的组成及其代表意义QR R X X / X X灭火装置安装方式（L代表落地式，G代表悬挂式，……）灭火装置类别（S代表S型，K代表K型，……）灭火类别，A代表可灭A类表面火，其他可不标注气溶胶发生剂质量，kg热气溶胶灭火装置气溶胶灭火系统1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。

1.6 DKL灭火装置属S型气溶胶灭火装置，无毒害，无腐蚀，不损耗大气臭氧层，是绿色环保产品。

2 结构与工作原理2.1 DKL落地式灭火装置主要由药筒、气体发生器、柜体三部分组成。

其中，药筒装在气体发生器中，而每个柜体又根据型号不同装有不同数量的气体发生器。

见图1图1 DKL自动灭火装置结构图2.2 DKL悬挂式灭火装置主要由药筒和外筒两部分组成。

见图2图2 DKL悬挂式灭火装置结构图2.3 DKL灭火装置的灭火机理2.3.1吸热降温灭火机理DKL灭火剂中的固体微粒主要为SrO、SrCO3和Sr(OH)2，这三种物质在火焰上均会发生强烈的吸热反应。

任何火灾在较短的时间内所释放的热量是有限的，如果在较短的时间内，灭火剂中的固体微粒能够吸收火焰的部分热量，那么火焰的温度就会降低，则辐射到可燃物质燃烧面用于可燃物分子和将已经气体的可燃烧分子裂解成自由基的热量就会减少，燃烧反应的速度就会得到一定程度的抑制，这种作用在火灾初期尤为明显。

2.3.2化学抑制灭火机理2.3.2.1气相化学抑制作用通过一系列吸热反应以后，DKL灭火剂中的固体微粒所分解出的Sr+可以以蒸气或失去电子的阳离子形式存在。

它与燃烧中的活性基团H、O和OH的亲合反应能力要比这些基团之间的亲合反应能力大得多，可在瞬间与这些基团发生多次链式反应，如此反复大量消耗活性基团，并抑制活性基团之间的放热反应，从而将燃烧的链式反应中断，使燃烧得到抑制。

2.3.2.2固相化学反应DKL灭火剂中的固体微粒是很微小的（10-9-10-6m之间），具有很大的比表面积和表面能，属典型的热力学不稳定体系，它具有剧烈地使自己表面能降低以期达到一种相对稳定状态的趋势。

因此它可以有选择性地吸附一些带电离子，使其表层的不饱合力场得到补偿而达到某种相对稳定状态。

这些微粒虽小，但相对于活性自由基团和可燃物裂解产物的尺寸来说却要大得多，相比对活性自由基团和可燃物裂解产物具有相当大的吸附能力，使得可燃物裂解不再参与产生活性自由基的反应，这将减少自由基产生的来源，从而抑制燃烧速度。

总的来说，DKL灭火作用是以上两种机理协同发挥作用的结果，其中以化学抑制作用为主。

2.4 当防护区内有火情时，感温、感烟火灾探测器探测到火情之后，将火灾信号传给报警控制器，报警控制器接到火灾探测器的信号后，立即启动声光报警器发出声光报警信号，同时延时30秒（可手动调整延时时间）供防护区人员撤离，然后DKL灭火装置启动灭火，同时放气指示灯启动，显示防护区DKL气体灭火装置正在释放，并给远程控制中心发出防护区正在实施灭火的报警信号。

当防护区工作人员发现火情时，可以直接通过紧急启停按钮启动灭火装置灭火后，迅速撤离防护区，并关好防护区门。

DKL自动灭火系统重复上述过程灭火，为防护区财产安全提供最大保护。

3 技术参数3.1 适用温湿度范围：-20℃~+55℃RH≤95%3.2 喷口温度：≤150℃3.3 灭火密度：100g/m33.4 灭火时间：≤60s3.5 启动条件：DC24V 1A（最小启动电流250mA）3.6 多台连接方式：串联4 开箱检验4.1 开箱检验应根据“DKL灭火装置装箱单”，检查随机资料及零配件是否齐全，如有问题，请与供应商联系。

4.2 检查装置上有无“产品合格证”，如果没有此证请尽快与经销商联系，请勿擅自使用该装置。

5安装、调试5.1 DKL灭火装置的安装5.1.1 应根据不同场所的安装条件选择适用型号的DKL灭火装置。

5.1.2 DKL灭火装置的正前方1.0米内，其它各面0.2米内不允许有设备、器具或其它阻碍物。

5.1.3 DKL灭火装置的安装不受位置高低的影响。

5.1.4 DKL灭火装置上盖不允许放置其它任何物品。

5.1.5 DKL落地式灭火装置如需固定，其固定方式见图3、图4 5.1.6 DKL悬挂式灭火装置的安装方式见图5、图65.2 DKL灭火装置不宜安装下列位置5.2.1 临近明火、火源处。

5.2.2 临近进风、排风口、门、窗及其它开口处。

图3 地面固定方式图4 墙壁固定方式5.2.3 容易被雨淋、水浇、水淹处。

5.2.4 疏散通道。

5.2.5 经常受振动、冲击、腐蚀影响处。

图5 吊顶固定图6 墙壁固定5.3 DKL灭火装置安装完毕，按有关规定进行竣工验收。

竣工验收合格后，才能接通设备投入使用。

竣工验收合格后，严禁擅自拆卸、移动。

5.4 DKL灭火装置的检测调试5.4.1 DKL灭火装置主机的调试5.4.1.1 主机功能：同一防护区内的DKL灭火装置应同时启动。

当防护区内配置DKL 灭火装置药剂量超过20kg（含20kg）时，与控制器连接的DKL灭火装置必须采用DKL 灭火装置主机，以确保该防护区内所有灭火装置同时启动，装置与主机连接方式为串联。

注：主机本身也是一台灭火装置。

5.4.1.2 主机的调试5.4.1.2.1 将主机与控制器按要求全部接好连接线（即24V电源，启动信号线、反馈线、高压输出可暂接模拟负载）。

5.4.1.2.2 按自检按钮，红色指示灯亮——这说明主机放大器正常。

绿色小指示灯亮说明负载正常（接通）。

5.4.1.2.3 高压输出检测5.4.1.2.3.1 高压输出检测时，必须将主机启动输入端口②以及DKL灭火装置启动输入端口②断开，以确保在检测过程中无电信号输入至主机或DKL灭火装置的启动输入端（见图7）。

5.4.1.2.3.2 在高压输出端口⑤上，接上220V40W灯泡。

5.4.1.2.3.3 给主机接通启动信号，应在2-3秒后有高压输出，220V/40W灯应亮，这说明主机一切正常。

5.4.2 DKL灭火装置的检测：用万用表测量每个装置启动输入端口②的“1”、“2”角间的电阻值，根据装置的灭火剂量2.5Kg、5Kg和7.5Kg、10Kg，其阻值分别应为（1.2~1.7Ω）、（2.4~3.4Ω）、（3.6~5.4Ω）。

图7 系统调试及检测示意图5.4.3 系统调试：在主机及DKL灭火装置检测正常的前提下方可进行系统调试，具体方法如下：在DKL灭火装置主机高压输出端口⑤（无主机的场合即为控制器的启动输入线路），通往DKL灭火装置主机及各个DKL灭火装置的启动端口②的插头上连接检测用点火头（即用一个检测用点火头替代一台灭火装置，而灭火装置主机及各灭火装置的启动端口②与系统线路处于断开状态）（见图7），然后通过控制器启动灭火装置。

若经过控制器预先设定的延时时间后，点火头全部起爆，说明系统调试正常。

5.4.4 接插件编号说明5.4.4.1 插件①为反馈端口，即DKL灭火装置启动后给控制器的启动信号，属无源信号。

接法：“1”、“2”脚为接线脚，系常开温控开关。

主机到其它灭火装置全部并联，系两芯插头。

5.4.4.2 插件②为启动端口，连接控制器或主机高压输出端口来的启动信号。

在无主机时，接控制器提供的启动信号（不能小于DC24V /1A电流）。

接法：“1”、“2”脚为接线脚，无极性接法，“3”脚接地，系三芯插头。

5.4.4.3 插件③为主机主备电源输入端口，连接控制器常供DC24V /1A电源。

接法：“1”、“3”脚为接线脚，无极性，系四芯插头。

5.4.4.4 插件④为启动输入信号端口（当发生火灾时，由控制器送来直流24V /1A启动信号）。

接法：“1”、“3”脚为接线脚，无极性，系五芯插头。

5.4.4.5 插件⑤为高压输出端口，其向灭火装置主机本身及其它灭火装置提供启动信号，高压输出端口至各灭火装置的启动端口②的接线均为串联（最多可接10台）。

接法：“1”、“3”脚为接线脚，无极性，系六芯插头。

5.4.5 系统接线图说明：全部检测调试完毕后，可按图8、图9“DKL灭火装置系统接线图”接线。

注意：接线前应确保无启动信号输出！图8 DKL灭火系统接线图（有主机时）图9 DKL灭火系统接线图（无主机时）6 设计用量热气溶胶灭火系统由于喷放较慢，因此存在灭火剂在防护区内扩散较慢的问题。

在较大的空间内，为了使灭火剂以合理的速度进行扩散，除了合理布置灭火装置外，适当增加灭火剂浓度也是比较有效的办法，所以在设计用量计算中引入了容积修正系数K V，K V的取值是根据试验和计算得出的。

下面举例说明热气溶胶灭火系统的设计计算：某通讯传输站作为一单独防护区，其长、宽、高分别为5.6m、5m、3.5m，其中含建筑实体体积为23m 3。

1） 计算防护区净容积 V=(5.6×5×3.5)－23 ＝75(m 3)2)计算灭火剂设计用量依据本《规范》，V K C W v ⋅⋅=2C 2取0.13kg/m 3,K V 取1，则： W=0.13×1×75＝9.75 (kg) 3) 产品规格选用依据本《规范》3.2.1以及产品规格，选用S 型气溶胶灭火装置10kg 一台。
