一、ASME锅炉及压力容器委员会的职责及 构成
ASME锅炉及压力容器委员会的职责及构成
• • • • • • •
1911年成立 制订规范 修订规范 主委员会 分委员会 分组 工作组或专题工作组
ASME锅炉及压力容器委员会的职责及构成
• 动力锅炉分委员会(SC I)
– 设计分组;制造和检测分组;总的要求分组; – 材料分组;管道分组; – 热量回收蒸汽发生器工作组(SC I & SC Ⅷ); • 材料分委员会(SCⅡ) – 外压分组(SCⅡ & SC-D);钢铁材料分组;国际材料分组; – 有色合金分组;铁合金,强度分组;焊件强度分组(SCⅡ & SCIX) ; – 韧性分组(SCⅡ& SC Ⅷ); • 无损检测分委员会(SC V) – 总的要求/人员评定和审查分组;表面检测方法分组; – 体积法分组; – 声发射工作组;射线照相工作组;超声波工作组;
五、ASME《锅炉及压力容器(BPVC)》详述
ASME《锅炉及压力容器(BPVC)》详述
• 1、第Ⅰ(1)卷 动力锅炉建造规程 • 本规程包括:动力锅炉、电热锅炉、特小型锅炉和高温热水
锅炉,也适用于机车锅炉、可移动的或牵引用的动力锅炉。 包括锅炉本体和锅炉范围内管道,其中锅炉范围内管道在材 料、设计、制造、安装和检验方面的建造规程见ASME B31.1 动力管道。 动力锅炉——产生水蒸气或其他蒸汽供外部使用并且出口压力 大于1 5psi 的锅炉。 电热锅炉——以电为热源的动力锅炉或高温热水锅炉。 特小型锅炉——不超过本卷PMB-2 规定范围的动力锅炉或高温 热水锅炉(1、锅壳内径不大于16in;2、受热面积不大于 20ft2(但不适用于电热锅炉);3、总容积不大于5 ft3;4、最 高允许工作压力不大于100psi.)超过任何一项均按动力锅炉的 有关规定进行建造。
二、ASME《锅炉及压力容器(BPVC)》的 适用范围
ASME《锅炉及压力容器(BPVC)》的适用范围
• 仅适用于新建锅炉和压力容器 • 在役锅炉和压力容器的修理和改造-NBIC
三、ASME《锅炉及压力容器(BPVC)》的编 制、出版及修订
ASME《锅炉及压力容器(BPVC)》的编制、出 版及修订
– – – – A篇 B篇 C篇 D篇 钢铁材料技术条件 有色金属材料技术条件 焊条\焊丝及填充材料技术条件 性能
ASME《锅炉及压力容器(BPVC)》的组成
• 3、第Ⅲ卷 核动力装置设备建造准则
– – NCA 分卷 第一册和第二册总的要求 第一册 • NB 分卷 一级设备 • NC 分卷 二级设备 • ND 分卷 三级设备 • NE 分卷 MC 级设备 • NF 分卷 支承件 • NG 分卷 堆芯支承结构(CS 级) • 附录 第二册 混凝土反应堆容器(CB)及安全壳(CC)规范
–
ASME《锅炉及压力容器(BPVC)》详述
• 3、第Ⅲ(3)卷的组成
– 1)总纲 • 第三卷包括第一册和第二册,两册共九个分卷,其中第一册 的分卷用大写字母“N”表示,第二册的分卷用大写字母“C” 表示。 2)分卷(大写字母) • 分卷分成章、节、条,根据需要,还可分成款和项。 3)章(千位) • 章的编号用其分卷的字母再接上阿接伯数字来表示,各分卷 中叙述同一题目的章节尽可能采用相同的章的数字编号 题 目 – A、1000 引言或范围 – B、2000 材料 – C、3000 设计
–
–
ASME《锅炉及压力容器(BPVC)》详述
D、4000 制造和安装 E、5000 检验 F、6000 试验 G、7000 超压保护 H、8000 铭牌、印记和报告 然而,一个分卷内各章的编号以及每章内各节的编号等 有可能是不连续的,因为有些标题对于个别的章是不需 要的,所以在其标题编号顺序中就留下了某些间断。 4)节(百位) • 节的编号用100 的倍数来表示。 5)段(十位) • 段的编号用10 的倍数来表示。段的标题下一般没有正文, 当如NB-1110 下面有正文时,就考虑将此正文作为一“条” 来处理。 – – – – – –
–
ASME《锅炉及压力容器(BPVC)》的组成
• • • • •
• • • •
4、第Ⅳ卷 供热锅炉的建造规则 5、第Ⅴ卷 无损检验 6、第Ⅵ卷 供热锅炉维护和运行的推荐规则 7、第Ⅶ卷 动力锅炉维护的推荐导则 8、第Ⅷ卷 压力容器建造规则(两册,而1998 版把它分成了三册 1111111111,但咱们还没有98 版) 9、第Ⅸ卷 焊接及钎焊资格 10、第Ⅹ卷 纤维增强塑料压力容器 11、第Ⅺ卷 核动力装置设备在役检查规则 12、第XII卷 运输储罐的建造和延续施工规则(后增加的) 以上是ASME 锅炉及压力容器规范的全部内容,这样有11+1卷。
ASME标准简介之三-----《锅炉及压力容器 (BPVC)》
• • • • •
一、ASME锅炉及压力容器委员会的职责及构成 二、ASME《锅炉及压力容器(BPVC)》的适用范围 三、ASME《锅炉及压力容器(BPVC)》的编制、出版及修订 四、ASME《锅炉及压力容器(BPVC)》的组成 五、ASME《锅炉及压力容器(BPVC)》详述
–
– –
ASME《锅炉及压力容器(BPVC)》详述––––––
5)PFT 篇——锅壳锅炉的要求(总则、材料、设计、火箱和炉 胆、有拉撑的表面、门和孔、干气室、炉墙支承方法、管道阀 门和附件等); 6)PFH 篇——按第Ⅷ卷规定建造给水加热器的附加要求(给水 加热器系一种热交换器,用由锅炉或原动机中所抽出的蒸汽或 水加热送入锅炉的给水。当其布置在锅炉管道以内时,需按本 卷要求建造,本篇对其提出一些附加条款); 7)PMB 篇——特小型锅炉的要求(本篇对特小型锅炉从材料和 设计方面提出一些要求,需和建造方法的共同要求以及所采用 的制造方法的专门要求共同使用); 8)PEB 篇——电热锅炉的要求(本篇对电热锅炉从材料和设计 方面提出一些要求,需和建造方法的共同要求以及所采用的制 造方法的专门要求共同使用); 9)PVG 篇——有机液体蒸发器的要求(从材料和设计方面对有 机液体蒸发器提出简单的要求)。 附录——对本规范中的一些特殊部件的制造、安装等做了说明, 对如开孔强度验算举实例说明
–
ASME《锅炉及压力容器(BPVC)》详述
– 3)C 篇 焊条、焊丝及填充材料。在这一篇对每一种不同的焊 材都从一般要求、试验、方法和要求、制造、识别和包装等方 面进行了说明。(A 篇——一般要求(分类、验收、证明、计 量单位和圆整方法):B 篇——试验、方法和要求(试验概况、 复试、焊接试件(焊块、坡口焊缝)化学分析、试验(射线、 拉伸、弯曲、冲击、角焊缝试验、焊材试(水分试验、吸潮试 验、扩散氢试验))C 篇——制造、识别和包装(制造方法、 标准规格和长度、芯丝和药皮、焊芯的裸露部分、识别、包装、 包装标识)一般还有附录(分类、验收、证明、焊接注意事项、 焊条的说明及应用、) 4)D 篇 性能 • A、第一分篇 应力表 • B、第二分篇 物理性能表(膨胀系数\导热系数\热扩散系数\ 弹性模量\材料典型的力学性能和物理性能等) • B、第三分篇 外压作用下确定部件壳体厚度用线算图和线算 图用表
– –
ASME《锅炉及压力容器(BPVC)》详述
–
–
–
6)条(个位) • 条的编号用1的倍数来表示。 7)款(小数后第一位) • 条中分出各款如属重要的区分时,则其款的编号是在条的数 字后面加以小数点,其后再写1 或1 以上的几个倍数,当条 中分出各款属于次要的区分时,则其各款的表示方法可以是 在条的数字后面加以圆括弧,其内填写小写字母。 8)项(小数后第二位) • 用数字编号的款中所分出的项,用其数字后加上圆括弧内的 小写字母来表示,用字母编号的款中如必须再分项时,则在 其款的编号后面再加以圆括弧,其中填写阿拉伯数字。 • 表示:如 NB- 1 1 1 1 . 1/(a) (a)/(1)
ASME锅炉及压力容器委员会的职责及构成
• 压力容器分委员会(SCⅧ)
– 设计分组;制造和检验分组;总的要求分组;材料分组; – 石墨压力设备专题工作组;传热设备专题工作组; – 高压容器专题工作组; • 焊接分委员会(SCⅨ) – 钎接分组;总的要求分组;材料分组;技能评定分组;工艺评定 分组;
ASME标准简介系列(三) ---邱建彰
ASME标准简介系列包括:
• • • • • •
ASME标准简介之一------概论 ASME标准简介之二------标准目录分类 ASME标准简介之三------锅炉及压力容器(BPVC) ASME标准简介之四------压力管道(ASME B31.X) ASME标准简介之五------ASME认证及取证 ASME标准简介之六------中国压力容器标准GB150与ASME-BPVC 标准的比较
ASME《锅炉及压力容器(BPVC)》的编制、出 版及修订
• 规范解释(Interpretation)
– 每半年发布一次, 7月和12月 • 规范勘误 – 不定期
四、ASME《锅炉及压力容器(BPVC)》的组 成

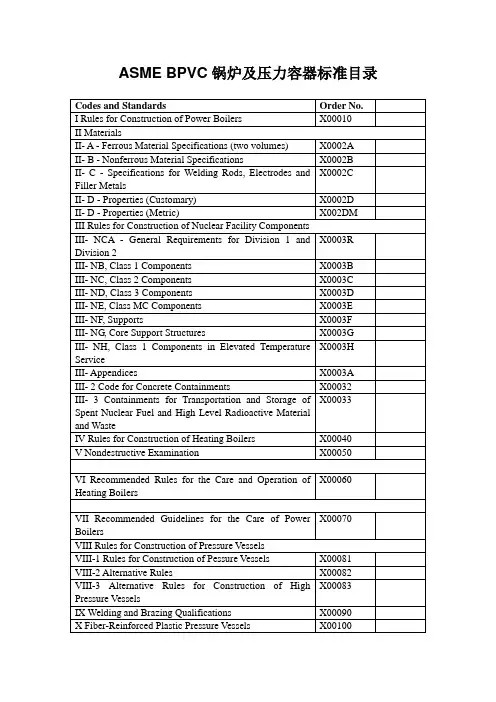

ASME《锅炉及压力容器(BPVC)》的组成
• 1、第Ⅰ卷 动力锅炉建造规则 • 2、第Ⅱ卷 材料
–
– –
ASME《锅炉及压力容器(BPVC)》详述
– 高温热水锅炉——出水压力大于160psi 和出水温度大于 1111111111111111250℉的热水锅炉。
ASME《锅炉及压力容器(BPVC)》详述
• 本规程由如下九篇构成。
– 1)PG篇——所有建造方法的共同要求(总则、材料、设计、开 孔和补强、锅炉本体与锅炉范围内管道的连接、管道和附件的 设计、安全阀和安全泄放阀、制造、检验和试验等方面对动力 锅炉和高温热水锅炉及其受压件和附件进行了总体的要求,后 面提到的建造方面的专门要求要与本篇共同使用。 2)PW篇——焊接式锅炉的要求,本篇主要由总则、材料的选用 要求、设计细则、制造(主要焊接方法、焊后热处理、缺陷修 补等)、检验和试验等方面均做了详细的规定; 3)PR篇——铆接式锅炉的要求(在本卷中没有进行详细介绍); 4)PWT篇——水管锅炉的要求(从总则、材料、设计方面进行 了简单的介绍);
ASME《锅炉及压力容器(BPVC)》详述
• 2、第Ⅱ(2)卷 材料
– 1)A 篇 铁基材料(由于版本不同,在表达上有时会有一定的差 异,本篇叫铁基材料技术条件,B 篇叫有色金属材料技术条件) 一般包括(适用范围、引用标准、一般要求、订货须知、材料 与制造、热处理、化学成分、成品分析、试验和检验、缺陷修 复、合格证书、产品标志) 2)B 篇 非铁基材料(适用范围、引用标准、术语、订货须知、 化学成分、尺寸和允许偏差、工艺质量表面质量和外观、热处 理、取样、试验次数、试样制备、试验和检验、拒收和复验、 合格证书、产品标志)
• 规范正文(Code Sections)
– 每三年出版(Edition)-1995,1998,2001,2004。。。 – 7月1日发布,6个月过度期 – 次年1月1日强制执行 • 规范增补(Addenda) – 每年发布一次 – 7月1日发布, 6个月过度期 – 次年1月1日强制执行 – 规范正文发布当年不发布增补 • 举例:2001版,A02,A03;A04包含在2004版中 • 规范案例(Code Cases) – 同规范正文和增补一同发布
ASME《锅炉及压力容器(BPVC)》详述
– 9)参照 – 第三卷内所用的参照,一般可归纳为以下四类: • A 用第三卷的其他部份作参照时,则应包括该章、节或条的 所有下属内容。如参照NB-3000 则包括NB-3000 章内的所有 内容,凡在文字中出现参照NX 的某条、节或间的该句,即 说明需参照第三卷的所有分卷中的该条、节或章。 • B 用其他各卷作参照 – a)在第三卷内用作参照的其他各卷有第二卷材料技术条 件,这些参照均以字母“S”开头。 – b第V 卷无损检验,参照第V 卷则以字母“T”开头,它 表示涉及材料或焊接的无损检验。 – c)第Ⅸ卷焊接和钎焊评定,参照第第Ⅸ卷以字母“Q”开 头,涉及焊接和钎焊和有关要求。 – d)第Ⅺ卷核动力装置设备的在役检查当引用在役检查方 面的参照时,应采用第Ⅺ卷的规则。
