10kv高压开关柜故障原因分析及防范研究
10kv高压开关柜故障原因分析及防范研究10kv高压开关柜作为电力系统中的重要装置，具有保障电网运行安全稳定的重要作用。
在长期的运行过程中，由于各种因素的影响，高压开关柜也会出现各种故障。
本文将对10kv高压开关柜故障的原因进行分析，并探讨防范措施，以期为相关工作人员提供参考。
一、引言高压开关柜是电力系统中的重要设备，主要用于控制、保护和监测电力系统的高压电气设备。
其工作环境相对恶劣，长期承受高电压、大电流的冲击，因此容易出现各种故障。
为了保障电网的安全运行，减少事故损失，有必要对高压开关柜的故障原因进行深入分析，并提出相应的防范研究。
1. 环境因素影响高压开关柜通常安装在室外，长期暴露在风吹日晒、雨雪侵蚀的环境下，容易导致设备表面腐蚀、绝缘老化，甚至电器内部受潮。
大气中的各种污染物也会对设备产生不利影响，加剧设备老化，影响设备的绝缘性能，从而导致设备故障。
2. 设备本身质量问题由于生产加工制造工艺不规范，设备材料、结构等方面存在缺陷，导致设备在运行中容易出现故障。
一些设备在生产过程中质量监管不严，导致存在一定概率的隐患，在长期运行后可能暴露出问题。
高压开关柜长期承受高电压、大电流的冲击，设备内部的接点、触头等易受到电火花冲击，从而导致设备烧蚀、接触不良等故障。
系统内部电缆接头、连接件等也容易出现故障，影响设备的正常运行。
4. 运行维护不当对于高压开关柜的运行维护不当，包括操作不当、保养不到位等问题，容易导致设备故障。
比如操作人员未按规程操作，导致设备受损；设备保养不到位，导致设备内部出现故障等。
5. 外部因素干扰外部因素包括人为因素和自然因素。
对于自然因素来说，比如动物进入设备内部、植被生长导致设备受损等；对于人为因素来说，比如恶意破坏、错误操作等。
针对高压开关柜长期在恶劣环境中运行的特点，可以加强设备的防腐蚀、耐候性能，并采取一定的防护措施。
定期对设备进行检查、清洁、绝缘测量等工作，及时发现并处理潜在问题，延长设备的使用寿命。
供配电系统中高压开关柜常见故障分析与处理
供配电系统中高压开关柜常见故障分析与处理摘要：高压开关柜是指在发电、输配电过程中用于开关、控制或保护的高压电器设备；高压开关柜是工作电压等级为的高压开关柜。
高压开关柜内部结构复杂，有高压断路器、隔离开关和接地开关、高压负荷开关、电压互感器和电流互感器、操动机构等部件，高压开关柜具有架空进线和出线功能线路、电缆进出线、总线连接等功能。
适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、工矿企业、居民区、高层建筑等不同场所。
它用途广泛，用途广泛，承担着配电任务，这就使得供电可靠性和电能质量越来越受到重视，对高压开关柜系统的运行分析显得尤为重要。
我国高压开关设备种类繁多，质量参差不齐。
运行中存在许多技术问题和故障。
本文总结了高压开关柜运行中出现的各种故障，并根据不同的故障类型，结合长期的工作经验和理论，提出了处理建议。
关键词：高压开关柜; 故障分析; 处理方法;1 高压开关柜概述高压开关柜是以断路器为基础的电气设备。
根据电气一次接线图的有关要求，将控制器、保护器、母线、绝缘子等高低压电器元件组装在一起，形成一种能在电力系统中接收和分配电能的装置。
高压开关柜可以根据电网的运行要求，将部分电力设备或电路网络投入或退出运行，也可以快速切断电力设备或部分电路网络，以保证电力系统的无故障运行和维护人员的安全。
根据断路器的安装方式，高压开关柜可分为移动式和固定式。
移动式高压开关柜又称手车式高压开关柜。
柜内电器元件主要安装在手车上。
这种高压开关柜具有良好的互换性，能提高供电系统的稳定性。
固定式高压开关柜内的电气元件是不可移动的，但操作方便，价格相对便宜，因此常用于以下配电系统。
高压开关柜按安装位置分为室内型和室外型。
由于受室外环境的影响，户外高压开关柜型号较少。
根据机柜的结构，可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式四种。
其中金属封闭铠装高压开关柜以其运行安全可靠、互换性好、受地面影响小、维护方便、操作简单等优点，得到越来越广泛的应用。
10kV高压开关柜故障分析
10kV高压开关柜故障分析10kV高压开关柜是电力系统中的重要设备，它承担着电力传输和分配的关键角色。
由于长期使用和外部环境等因素的影响，高压开关柜也会出现各种故障。
本文将就10kV高压开关柜常见的故障进行分析，并提出解决方法，以期能够更好地保障电力系统的安全稳定运行。
1. 电气故障电气故障是高压开关柜常见的故障之一。
由于高压开关柜工作环境复杂，极易受到外界因素的干扰，如潮湿、污秽、雷击等，导致电气故障的发生。
最常见的电气故障包括：接触不良、绝缘击穿、过载和短路等。
接触不良是高压开关柜中较为常见的故障之一。
主要原因有：接触面污染、接触面磨损、接触面氧化等。
接触不良会导致电气连接不可靠、发热、甚至引起火灾，因此必须及时发现并进行维修。
绝缘击穿是指在高压开关柜中绝缘性能不足或绝缘介质存在缺陷时，在电压的作用下发生击穿现象。
绝缘击穿会导致设备损坏、设备烧毁、甚至引发爆炸事故。
对于绝缘击穿故障，应及时对设备进行维修或更换。
过载和短路是高压开关柜中较为严重的电气故障。
过载会导致设备过热、线路损坏，从而影响设备的正常运行。
而短路则会引发电弧、火灾等严重后果。
在发生过载和短路故障时，应立即采取紧急措施，并对设备进行全面检修。
2. 机械故障除了电气故障外，高压开关柜还常常发生机械故障。
机械故障的主要原因包括：部件磨损、连接松动、机构卡滞等。
机械故障一般会导致设备运行不稳定、操作不灵活等问题。
部件磨损是高压开关柜中机械故障的常见原因之一。
长期运行会导致设备的各种部件磨损，特别是机械运动部件，如隔离开关、接地刀等。
磨损严重会影响设备的可靠性和安全性，因此设备的定期保养和更换是十分必要的。
连接松动也是高压开关柜中常见的机械故障。
由于设备长期震动，连接件易出现松动现象，导致设备的接触不良、运行不稳定等问题。
定期对设备连接部分进行检查和紧固是预防连接松动故障的有效方法。
机构卡滞是指设备的机械运动部件在运行过程中出现卡滞现象，导致设备操作不灵活、不稳定。

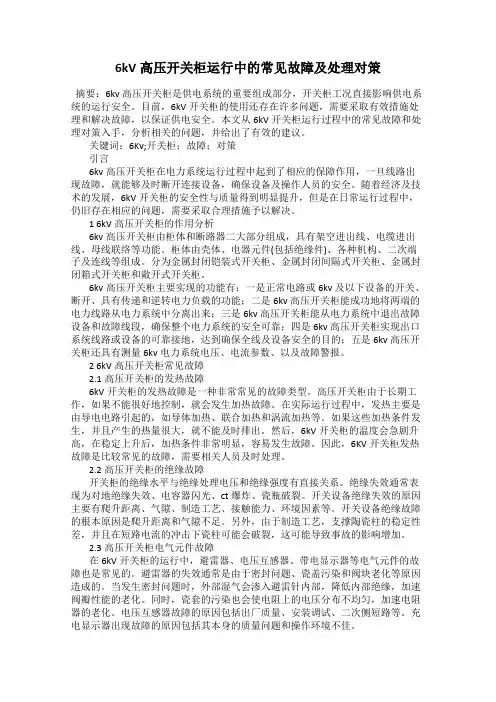

6kV高压开关柜运行中的常见故障及处理对策
6kV高压开关柜运行中的常见故障及处理对策摘要：6kv高压开关柜是供电系统的重要组成部分，开关柜工况直接影响供电系统的运行安全。
目前，6kV开关柜的使用还存在许多问题，需要采取有效措施处理和解决故障，以保证供电安全。
本文从6kV开关柜运行过程中的常见故障和处理对策入手，分析相关的问题，并给出了有效的建议。
关键词：6Kv;开关柜；故障；对策引言6kv高压开关柜在电力系统运行过程中起到了相应的保障作用，一旦线路出现故障，就能够及时断开连接设备，确保设备及操作人员的安全。
随着经济及技术的发展，6kV开关柜的安全性与质量得到明显提升，但是在日常运行过程中，仍旧存在相应的问题，需要采取合理措施予以解决。
1 6kV高压开关柜的作用分析6kv高压开关柜由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜。
6kv高压开关柜主要实现的功能有：一是正常电路或6kv及以下设备的开关、断开、具有传递和逆转电力负载的功能；二是6kv高压开关柜能成功地将两端的电力线路从电力系统中分离出来；三是6kv高压开关柜能从电力系统中退出故障设备和故障线段，确保整个电力系统的安全可靠；四是6kv高压开关柜实现出口系统线路或设备的可靠接地，达到确保全线及设备安全的目的；五是6kv高压开关柜还具有测量6kv电力系统电压、电流参数、以及故障警报。
2 6kV高压开关柜常见故障2.1高压开关柜的发热故障6kV开关柜的发热故障是一种非常常见的故障类型。
高压开关柜由于长期工作，如果不能很好地控制，就会发生加热故障。
在实际运行过程中，发热主要是由导电电路引起的，如导体加热、联合加热和涡流加热等。
如果这些加热条件发生，并且产生的热量很大，就不能及时排出。
然后，6kV开关柜的温度会急剧升高，在稳定上升后，加热条件非常明显，容易发生故障。
10kV开关柜故障原因与应对措施分析
10kV开关柜故障原因与应对措施分析摘要：开关设备在电力系统中起着重要的控制与保护作用，内部燃弧故障产生的高温、高压和壳体烧穿效应对设备、建筑物以及工作人员的安全造成了巨大威胁。
本文主要对10kV开关柜故障原因与应对措施进行分析。
关键词：10kV开关柜；故障原因；应对措施引言高压开关柜由于有结构紧凑、操作方便等特点，已广泛用于35kV及以下的变电站，而高压开关柜的问题也较为常见。
1 10kV高压开关柜的故障原因高压开关柜的绝缘性能是一个很重要的指标，它很容易受到环境条件、安装和维护、操作不当等因素的影响。
开关柜工作环境较差，如：室内环境潮湿，绝缘子和母线表面受到污染，导致开关柜内部积存水分，造成污染，造成开关设备的绝缘损坏。
老化对高压开关设备的绝缘性能也有很大影响。
随着近十年来我国经济和社会的迅速发展，原有的高压开关柜在长时间的使用中难免会发生超负荷，长时间的过载，导致其内部的绝缘材料会发生老化。
另外，绝缘系数、空气间隙对高压电容器的绝缘特性也有一定的影响。
很多厂家都把开关柜的大小做得很小，以达到客户的需求。
一般的方法是降低高压开关和ASU内的绝缘插头的相距或接地间距，在这种情况下没有采取相应的改进措施，造成空分设备的隔离水平降低，造成空分设备在操作中经常发生事故。
2 10kV开关柜故障应对措施2.1加强高压开关柜内部运行环境控制（1）降低高压开关箱内的尘埃，如设置滤网、栅栏等。
（2）严格地控制高压开关装置的工作温度。
采用通风设备等措施，使高压开关柜的内部工作温度下降，从而降低了所产生的热。
通过对高压开关柜操作过程中的温度进行影响和测量，从而实现对开关柜内部操作温度的控制。
（3）对高压开关柜的温度进行严格的控制。
为了降低高压开关柜内部的湿度，在高压开关柜中设置有干燥机。
2.2基于手车式高压开关柜的手车智能控制技术随着智能电网的发展，开关设备智能化在国外和国内实际上已经历了多年研究，并且在智能变电站或新能源集控中心有了一些应用。
10KV高压开关柜故障原因分析及措施
10KV高压开关柜故障原因分析及措施10KV高压开关柜是电力系统中非常重要的设备，一旦出现故障会带来严重的影响甚至危及人身安全。
对于高压开关柜的故障原因进行分析并采取相应的措施非常重要。
本文将针对10KV高压开关柜故障原因进行分析，并提出相应的解决措施，以确保设备的安全可靠运行。
一、10KV高压开关柜故障原因分析1. 绝缘老化10KV高压开关柜的绝缘部件长时间工作后容易出现老化，绝缘性能下降，从而造成漏电、短路等故障。
尤其是在潮湿环境中，绝缘老化的速度会更快。
2. 电气元件故障高压开关柜中的电气元件如断路器、隔离开关、熔断器等如果出现接触不良、烧损、断裂等故障，就会影响设备的正常运行。
3. 环境因素高压开关柜的工作环境复杂，可能受到温度、湿度、灰尘等环境因素的影响，若没有及时清洁和维护，就会导致设备故障。
4. 设备操作不当在使用过程中，如果操作人员未按照规定操作，例如频繁合闸分闸、过载操作等，都会对设备造成不可逆的损坏。
5. 设备质量问题高压开关柜的质量直接影响设备的使用寿命和安全性，如果采购的设备质量不合格或存在制造缺陷，就会导致设备故障。
6. 其他原因其他原因包括外部因素影响、设备设计缺陷等。
二、10KV高压开关柜故障应对措施1. 定期维护定期对高压开关柜进行绝缘电阻测试、接地电阻测试、温升测试等，并及时处理绝缘老化和电气元件故障。
2. 严格环境管理对高压开关柜周围的环境进行管理，保持干燥清洁，防止灰尘和湿度对设备的影响。
3. 规范操作对操作人员进行专业培训，制定操作规程，严格按照操作规程进行操作，避免操作不当导致设备故障。
4. 质量管控在采购设备时，要选择正规厂家生产，对设备进行质量检测，确保设备质量符合要求。
5. 安全预防安装漏电保护装置、过载保护装置等安全装置，提前预防可能出现的故障。
6. 定期检测定期进行高压开关柜的检测维护，包括局部放电监测、SF6气体检测等，发现问题及时处理。
7. 设备更新对老化严重的高压开关柜及时进行更新换代，选择高质量设备替代老旧设备。
10kV开关柜常见故障及防范措施
10kV开关柜常见故障及防范措施摘要：随着国家电网的完善和科学技术的快速发展，电力系统中10KV开关柜的产品质量和可靠性得到了显著提高，故障率也大大降低。
但由于10KV开关柜在运行过程中必须长时间处于高压大电流环境中，故障在所难免。
开关柜故障严重影响电力用户的可靠性和电网的安全可靠运行，必须采取有效措施来解决各种故障。
关键词：开关柜；10kv；故障1 10kV开关柜常见故障及原因分析1.1 开关柜绝缘故障导致10kV开关柜绝缘故障的主要原因是绝缘放电问题，例如导体相间或对地闪络以及支柱瓷瓶闪络等。
绝缘放电的原理：由于开关柜内绝缘体或绝缘间隙的绝缘强度不满足要求，在高压条件下发生放电，严重时甚至会发生绝缘击穿事故。
10kV开关柜的运行环境较差是造成绝缘故障的主要原因，污闪就是这种绝缘故障的主要表现形式。
在一些工业比较发达的地区和沿海城市，开关柜内部的绝缘子以及套管等部位日积月累就会堆积较多的污秽，在空气湿度较大的气候条件下，如果某些绝缘子支柱的泄漏距离偏小，就难以适应这种污染较重和湿度较大的环境，极易造成污闪。
1.2 开关柜误动、拒动故障这也是10kv开关柜使用中常见的故障之一。
造成这些错误的主要原因有两点。
首先是辅助电路和电气控制电路的问题，其次可能是传动系统和操作机构之间的机械故障。
第一类故障是辅助开关不能正常开关，开关故障等问题可能会导致终端松动，在一定程度上造成运行电源和微开关的故障。
传动系统和运行机构的故障主要表现在开关铁芯的卡住或松动，导致零件位移实现或脱口失效。
1.3 开关柜发热开关柜发热主要表现为导电回路发热与开关柜过热两种状况。
导体发热主要体现在导电回路发热与散热两方面，当发热大于散热时，开关柜温度要上升，大于额定温升时，整个开关柜或局部连接处发生过热，严重时发生事故；其中发热主要包括导体发热、接头发热以及涡流发热。
导体发热与导电回路电阻成正比，当导体截面积设计过小，电阻率较高时发热就严重；导体发热还与负荷电流的平方成正比，在小电流时发热可能不明显，当负荷电流增加达几千安以上时，热量将成百倍的上升，即出现发热、过热现象；导体发热还与发热时间有关，运行时间越长，发热的累积效应越严重；柜体通风散热不良也会加重发热现象。
开关柜典型故障分析及解决方案
高压开关柜典型故障分析及解决方案电力系统广泛使用10kV（含6kV）-35kV开关柜，担负着发电厂用电、变电站和用户供电的任务，且用量大，分布广。
由于1OkV －35kV开关柜的设计、制造、安装和运行维护等方面均存在不同程度的问题，因而开关柜事故率比较高，危及人身、电网和设备安全,影响供电可靠性。
一、下面列举几种类型的开关柜事故（故障)案例：（一）开关柜防爆性能不足或防误性能不完善，危及人身安全；由于开关柜防爆性能不足或防误性能不完善，近几年省内外发生多起人身伤害事件，以下列举四起事故:1。
2006年2月24日，某220kV变电站10kV高压开关柜（GGX2型)由于馈线故障，开关发生拒动,运行人员在处理开关拒动过程中，当拉开开关，确认开关位置指示处于分闸位置后，操作拉开隔离刀闸时,发生弧光短路，造成2人重伤1人轻伤。
事故后现场检查发现:该开关操作机构A、B相拐臂与绝缘拉杆连接处松脱，造成A、B相主触头未分开，在操作拉开隔离刀闸时发生弧光短路。
由于906柜压力释放通道设计不合理，下柜前门强度不足，弧光短路时被电弧气浪冲开，造成现场人员被电弧灼伤。
开关柜的上述问题是人员被电弧灼伤的直接原因。
2. 7月1日,某单位发生一起因变电运行人员擅自打开10千伏开关柜柜门，误碰带电部位造成的人身触电死亡事故。
设备缺陷是事故发生的又一间接原因。
由于6522A相刀闸动触头绝缘护套老化，松动后偏移，刀闸断开时护套卡入动触头与刀闸接地侧的静触头之间，造成刀闸合闸时卡涩合不上。
且该GG－1A型高压开关柜系60年代设计的老旧产品,96年生产，97年投运；原安装有机械程序防误锁，于2002年改造为微机防误装置，由于此型号的高压开关柜原设计不完善，不能实现线路有电强制闭锁。
3. 2009年9月30日，某220kV变电站发生一起10kV开关柜内部三相短路，电弧产生高温高压气浪冲开柜门，造成2名在开关柜外进行现场检查的运行值班员被电弧灼伤，其中1人于10月1日死亡。
10kV高压开关柜常见缺陷及原因
10kV高压开关柜常见缺陷及原因10kV高压开关柜，数量多、应用面广，其绝缘水平的高低，对电网的安全运行举足轻重。
若10kV高压开关柜发生绝缘事故，其危害轻则造成设备损坏，重则引发大面积停电，给国家造成不可弥补的损失。
因而，必须对该问题作认真研究，并切实加以解决。
1、常见缺陷及原因1.1空气绝缘间隙小长期以来，有的高压开关柜生产厂家，不严格执行有关技术标准，使目前有些正在运行的10kV高压开关柜柜内带电体的相与相、相与地之间空气绝缘间隙多在100～125mm之间。
作为纯空气绝缘的电气设备，《高压配电装置设计技术规程》中明确规定，10kV系统纯空气绝缘的最小间隙为125mm。
从交流耐压试验的结果，并结合事故分析可以看出，10kV高压开关柜柜内带电体的相与相间、相与地的最小空气绝缘间隙，低于125mm的，容量出事故。
1.2配套附件绝缘性能差我国10kV高压开关柜的生产厂家很多，有的厂家为了降低成本，采用绝缘水平较低的配套附件，造成整台开关柜的污闪电压降低，达不到额定标准要求。
依照《6～10kV高压开关柜选型原则》，并结合实际运行经验，笔者认为10kV高压开关柜所配附件的沿面绝缘爬电比距，应不低于以下要求：瓷绝缘件18mm/kV，有机绝缘件20mm/kV。
1.3采用复合绝缘时，不应忽视空气间隙有的10kV高压开关柜内部，加装绝缘材料制成的隔板，形成带电体——空气间隙——绝缘隔板——接地体这样的复合绝缘模式。
从实际情况看，采用这种复合绝缘时，不能忽视空气间隙，空气间隙最小不低于30mm，否则容易引起绝缘事故。
1.4运行环境差，检修质量低一般来说，10kV高压开关柜的运行环境较差，经常受诸如粉尘、烟雾、蒸气等的侵袭，使得绝缘层表面被腐蚀，生成导电物，构成绝缘缺陷。
还有个别的开关柜使用单位，不重视设备的检修、维护，不能及时地发现和消除各种绝缘缺陷，最终造成绝缘事故的发生。
2、两点建议2.110kV高压开关柜的设计和制造部门，应严格执行有关的绝缘标准，把好绝缘间隙关和配件质量关。
KYNB-高压开关柜常见故障分析
KYNB-高压开关柜常见故障分析高压开关柜是电力系统中的重要设备，它的正常运行对于整个电力系统的稳定运行至关重要。
在实际使用中，高压开关柜常常会出现各种故障，影响正常运行和安全性。
对于高压开关柜常见故障的分析和处理显得尤为重要。
一、常见故障一：开关柜开关无法合闸1. 故障原因：开关柜开关无法合闸通常是由于以下原因引起的：① 电气元件损坏，导致合闸电路不通；② 联轴器损坏，无法有效传动合闸机构；③ 因电动机、蜗轮、蜗杆等零部件损坏，无法使合闸机构转动；④ 合闸弹簧损坏或者机构卡挂，导致无法使合闸机构闭合。
对于开关柜开关无法合闸的故障处理，可以通过以下步骤来解决：① 先检查电源线路，保证开关柜有正常的电源输入；② 通过检查各部分的压力表、电流表等仪表，确保每个部位的工作状态；③ 对于损坏的电气元件，需要及时更换或者修复；④ 检查联轴器、电动机、蜗轮、蜗杆等零部件，确保其正常运转；⑤ 对于合闸弹簧损坏或者机构卡挂的情况，需要及时进行修理或者更换。
二、常见故障二：开关柜闪络开关柜闪络通常是由于以下原因引起的：① 绝缘子受潮或者受污染，导致绝缘破坏；② 开关柜内部有异物进入，导致绝缘子间短路；③ 环境温度过高，导致绝缘子间击穿。
对于开关柜闪络的故障处理，可以通过以下步骤来解决：① 定期清洁和维护开关柜绝缘子，保证其表面洁净，并且及时排除积水、积尘等。
② 检查开关柜内部是否有异物进入，避免短路现象发生。
③ 对于环境温度过高的情况，可以通过增加散热装置或者降低环境温度来解决。
开关柜温升过高通常是由于以下原因引起的：① 开关柜内部电流过载，造成局部温度过高；② 开关柜内部接触不良，造成局部高阻；③ 开关柜内部空气循环不畅，导致散热不良。
对于开关柜温升过高的故障处理，可以通过以下步骤来解决：① 对于电流过载引起的温升过高，需要减小负载或者增加设备容量；② 定期检查开关柜内部电器元件的接触情况，确保其良好接触；③ 清洁和维护开关柜内部空气循环设备，保证其畅通。
供配电系统中高压开关柜常见故障分析与处理
供配电系统中高压开关柜常见故障分析与处理摘要：高压开关柜是供配电系统的重要组成部分，在运行过程中高压开关柜容易发生各种故障，影响正常的供电，降低供电可靠性。
高压开关柜在运行中如果出现问题，不能及时发现，会对正常用电造成严重影响。
因此，加强对高压开关柜的维护和管理是十分必要的。
关键词：高压开关柜；故障分析；处理方法高压开关柜运行过程中出现故障时，应结合故障现象和原因进行分析。
供配电系统中常见的故障主要有：电压不稳、电流过大、发热、绝缘降低、操作失灵、误动或拒动等。
对于不能判断或判断有困难的故障，可以通过停电后测试来确定故障点。
高压开关柜发生的常见故障可以通过分析和检查来找出原因并采取相应措施进行处理。
如果没有必要进行停电测试，也可以采用一些简单的措施来处理故障。
1.断路器拒动分析（1）原因：操作机构失灵；开关柜内故障；操作电源中断。
（2）处理方法：检查控制回路是否有电；检查真空断路器的压力是否正常；检查操动机构的机械动作情况；检查控制回路是否有异常。
如果以上步骤都正常，则可能是控制回路出现了问题。
在此基础上，可以通过以下方法进行处理：①检查操作回路的各回路是否有电。
如果不能确定是哪个回路故障，可以采取局部停电的方法，通过手动合闸或者分闸来检查各回路是否正常。
如果合闸正常，则可能是操动机构失灵导致的拒动；如果分闸正常，则可能是操作电源中断引起的拒动。
②如果以上方法都不能解决问题，则应该考虑断路器本身是否有故障。
如果是断路器本身存在故障，可以采取以下方法进行处理：更换同型号的断路器；检查触头分合情况；检查绝缘件是否有损坏。
如果以上措施都不能解决问题，则应更换断路器或检查SF6开关柜。
2.高压开关柜过热的问题与策略高压开关柜过热，会导致绝缘性能降低，运行寿命缩短，严重时会引起火灾。
开关柜过热的常见原因是开关柜发热和散热不畅。
当开关柜发热时，主要表现为开关柜内的温度升高。
在温度升高的同时，绝缘性能降低，使绝缘介质和金属表面之间的接触电阻增大，从而导致设备故障。
电力系统中高低压配电设备的常见故障及对策
电力系统中高低压配电设备的常见故障及对策
一、高压配电设备的常见故障及对策
1.高压开关柜故障：高压开关柜运行时可能出现电气火花、松动连接、接触不良等故障。
对策是定期进行开关柜的巡视检查，确保其连接牢固、接触正常，还要定期清洁开关柜内部。
2.高压电缆故障：高压电缆可能受到外力破损、绝缘老化等原因导致故障。
对策是定期对电缆进行检查，发现损坏及时更换，并及时对电缆进行绝缘测试。
3.高压电力变压器故障：高压电力变压器可能出现绝缘老化、内部短路等故障。
对策是定期测试变压器的绝缘电阻、电气参数，发现异常及时更换或修理变压器。
4.高压电力电容器故障：高压电力电容器可能因电解液泄露、内部短路等原因导致故障。
对策是定期测试电容器的电气参数，发现异常及时更换或修理电容器。
5.高压电力保护装置故障：高压电力保护装置可能因元件老化、接触不良等原因导致故障。
对策是定期检查保护装置的工作状态，确保其正常运行。
高低压配电设备的常见故障主要包括开关柜故障、电缆故障、电力变压器故障、电力电容器故障和保护装置故障等。
为了预防和解决这些故障，需要定期对设备进行检查和维护，及时更换和修理故障设备，确保电力系统的安全运行。
开关柜故障的原因分析与防范措施
开关柜故障的原因分析与防范措施摘要：随着电力系统配电网的快速发展，稳定、可靠的电能供应成为配电网供电的不断追求，10kV高压开关柜以其运行可靠、操作方便等特点，在配电网中被广泛使用。
然而，由于操作不当或厂家制造工艺存在缺陷等问题易导致10kV开关柜发生内部短路电弧故障，引发爆炸事故。
为此，应加强分析开关柜故障，及时采取防范措施。
关键词：开关柜；故障原因；防范措施1.概述尽管10kV高压开关柜已有配套的安全设计和测试标准，开关柜因爆炸引发的二次伤害事故仍时有发生。
据统计，仅手车柜型式的开关柜，全国每年因短路电弧烧毁就多达200多面，多数造成了柜体破裂或柜门被冲开。
可见，10kV开关柜内部短路电弧故障引发的爆炸事故仍不可忽视。
通过了安全测试的开关柜仍可能被短路电弧引发的爆炸冲击波破坏，主要原因在于负荷电流可能超过额定值，导致短路电弧能量过大。
为了提升10kV开关柜的安全性能，国内外学者对于因短路电弧引起的开关柜爆裂问题展开研究，对实际开关柜在短路燃弧冲击载荷作用下柜体的强度进行分析，获得柜体强度的校核方法与流程。
熊泰昌在《内部电弧故障试验情况下中压开关柜强度计算》中提出了开关柜柜门强度校核方法，在获得爆炸冲击波造成的压力升后，分析柜体铆钉、铰链、螺栓等是否符合安全设计要求。
黎鹏,阮江军,黄道春,等在《封闭容器内部短路燃弧爆炸压力效应计算》中通过对泄压通道进行改进，提出了增加缓冲室、金属网格吸收器、负压室等措施对短路电弧冲击过程中产生的高温、高压气体升进行疏导和抑制，以提升开关柜在发生短路电弧冲击过程中的安全性能。
2.10kv开关柜常见故障原因及防范措施2.1内部电弧故障2.1.1故障原因10kV开关柜装置是有着极其重要的用途，在开关内出现电弧故障后，这是会带来较为显著的破坏作用，其中产生的直接危害是会导致相关柜中元件出现损毁问题，因此会对开关柜的稳定运行造成显著的负面影响。
此外，也是会让其所在的电力系统有着运行故障问题，甚至会对有关工作人员的生命安全带来潜在的威胁，这是开关柜中出现电弧故障所引发的最大危害问题。
10KV高压开关柜故障原因分析及措施
10KV高压开关柜故障原因分析及措施10KV高压开关柜是电力系统中非常重要的设备，它起着保护、控制和分配电能的作用。
在长期的使用过程中，开关柜也会出现各种故障，影响到电力系统的正常运行。
对于开关柜的故障原因进行分析并采取相应的措施显得尤为重要。
本文将从故障原因和相应的解决措施两个方面进行详细阐述。
一、故障原因分析1. 绝缘老化随着开关柜的使用时间的增长，绝缘材料会逐渐老化，导致绝缘性能下降。
这样会造成绝缘击穿、漏电等故障。
2. 强磁场干扰开关柜周围的强磁场会对开关柜的电气设备产生影响，导致设备异常运行，甚至故障。
3. 湿度和环境条件潮湿的环境会导致开关柜内部的设备腐蚀，影响设备的正常工作。
高温、低温等极端环境条件也会对开关柜产生一定的影响。
4. 设备质量问题制造商在生产过程中的设备质量问题也是导致开关柜故障的一个重要原因。
5. 操作不当不规范的操作和维护也会导致开关柜的故障，比如设备过载运行、频繁操作等。
6. 其他原因诸如外部电磁干扰、雷击等因素也有可能导致开关柜故障。
二、解决措施1. 定期检测绝缘性能针对绝缘老化问题，可以定期对开关柜的绝缘性能进行测试，及时发现绝缘老化情况，采取相应的维护措施。
2. 减小强磁场干扰开关柜周围的强磁场应尽量避免，如果无法避免，可以对开关柜进行屏蔽，或者采用干扰抑制技术。
3. 控制环境条件在开关柜使用的环境条件下，可以加强环境控制措施，保证开关柜处于适宜的使用环境。
5. 规范操作和维护对操作和维护人员进行规范的培训和指导，保证操作和维护的规范性和准确性。
10KV高压开关柜的故障原因各种各样，但通过定期的检测、保养和规范的操作，可以有效预防和解决这些故障，确保电力系统的正常运行。
在使用过程中，还需要严格按照规范进行操作，确保设备运行在安全、稳定的状态下，这样才能更好地保障供电的可靠性和安全性。
10kV高压开关柜故障分析
10kV高压开关柜故障分析10kV高压开关柜是电力系统中的重要设备，它负责对10kV电网进行分支、配电和控制。
由于长期运行和外界环境的影响，高压开关柜可能会发生故障，影响电力系统的正常运行。
本文将对10kV高压开关柜常见故障进行分析，并提出相应的解决办法。
1. 电气故障电气故障是10kV高压开关柜最常见的故障之一。
主要表现为闸刀无法正常合闸或分闸，断路器无法正常进行开关操作，导致供电中断。
导致电气故障的原因有多种，主要包括以下几个方面：闸刀接触不良，导致电弧击穿；断路器内部零部件损坏，如触头氧化、弹簧松动等；外力撞击导致设备损坏等。
解决办法：对于闸刀接触不良的故障，首先应检查接触面是否有杂物，如灰尘、腐蚀物等，需进行清理。
若接触面已受损严重，应及时更换。
对于断路器内部零部件损坏的故障，需要进行维修或更换受损零部件。
在设备安装和运行过程中，应注意避免外力撞击，如设立防护栏杆等。
2. 绝缘故障绝缘故障是10kV高压开关柜另一常见故障。
主要表现为设备发生局部击穿、绝缘子破裂等问题，导致设备无法正常工作。
绝缘故障的原因主要有以下几个方面：绝缘子老化、污秽度过高，导致绝缘强度下降；设备封闭性不好，导致湿气进入设备，引起绝缘击穿等。
解决办法：定期进行绝缘子的维护与检查，如清洗绝缘子表面的污垢、更换老化绝缘子等。
提高设备的封闭性，防止湿气进入设备。
对于发生绝缘击穿的设备，应及时进行修复或更换。
3. 动作故障动作故障是指开关柜的保护装置发生误动作或失灵，导致设备无法正常保护电力系统。
主要表现为保护装置误动作、灵敏度下降、动作迟滞等。
动作故障的原因主要有以下几个方面：保护装置继电器参数设置不当；保护装置内部元件老化、损坏；干扰信号干扰保护装置等。
解决办法：对于保护装置参数设置不当的故障，应根据电力系统的实际情况进行合理调整。
对于保护装置内部元件老化、损坏的故障，需要进行维修或更换。
提高设备的抗干扰能力，使其能够正常工作。
高压开关柜常见故障判断及处理
高压开关柜常见故障判断及处理高压开关柜广泛应用于变配电系统中，起到对电路进行控制和保护的作用。
高压开关柜一旦出现故障，造成大范围停电，港口生产将无法进行。
由于高压开关柜结构比较复杂，故障形式多种多样，运行、检修人员判断故障难度较大。
为了方便运行、检修人员准确地判断出故障类型、故障原因，并及时进行检修，缩短停电时间，现就高压开关柜的几种常见故障判断及处理介绍如下。
高压开关柜常见故障表现形式主要有正在运行设备突然跳闸和电动手动不能分合闸。
高压开关柜常见故障类型可分为电气故障和机械故障两类。
电气故障可以分为电动不能储能、电动不能合闸、电动不能分闸等。
一、高压开关柜在运行中突然跳闸故障的判断和处理1)故障现象:这种故障原因是保护动作。
高压柜上装有过流、速断、瓦斯和温度等保护。
如图一所示:当线路或变压器出现故障时，保护继电器动作使开关跳闸。
跳闸后开关柜绿灯闪亮(如果没有闪光母线不闪)，转换开关手柄在合闸后位置即竖直向上。
高压柜内或中央信号系统有声光报警信号，继电器掉牌指示。
计算机监控系统有“保护动作”、“开关变位由合变分”的告警信息。
2)判断方法:判断故障原因可以根据继电器掉牌、遥信信息等情况进行判断。
在高压柜中瓦斯、温度保护动作后都有相应的信号继电器掉牌指示。
过流继电器(GL型)动作时不能区分过流和速断。
在定时限保护电路中过流和速断分别由两块(JL型)电流继电器保护。
继电器动作时红色的发光二极管亮，可以明确判断动作原因。
3)处理方法:过流继电器动作使开关跳闸，是因为线路过负荷。
在送电前应当与用户协商减少负荷防止送电后再次跳闸。
速断跳闸时，应当检查母线、变压器、线路。
找到短路故障点，将故障排除后方可送电。
过流和速断保护动作使开关跳闸后继电器可以复位，利用这一特点可以和温度、瓦斯保护区分。
变压器发生内部故障或过负荷时瓦斯和温度保护动作。
如果是变压器内部故障使重瓦斯动作，必须检修变压器。
如果是新移动、加油的变压器发生轻瓦斯动作，可以将内部气体放出后继续投入运行。
高压开关柜载流故障表现
高压开关柜载流故障表现
高压开关柜的载流故障可能会表现为以下几种情况：
1. 过载，当电路中的负载超过了开关柜的额定电流容量时，可能导致开关柜的载流保护器跳闸，以保护电路和设备不受损坏。
此时，开关柜可能无法正常供电，需要及时排除过载原因并重新启动开关柜。
2. 短路，短路是指电路中两个相互接触的导体之间出现直接连接，导致电流瞬间急剧增加。
在高压开关柜中，短路可能导致载流保护器瞬间动作，切断电路，保护设备和人员的安全。
短路还可能伴随着电弧故障，造成火灾和设备损坏。
3. 过电流，除了明显的过载和短路外，高压开关柜的载流故障还可能由于其他原因引起的过电流，例如设备老化、绝缘损坏、接触不良等。
这些过电流可能会导致开关柜的保护装置动作，切断电路，需要及时检修。
4. 异常噪音或振动，当高压开关柜发生载流故障时，可能伴随着异常的噪音或振动，这是因为电流异常导致设备运行不稳定或受
到冲击的结果。
总的来说，高压开关柜的载流故障可能表现为电路过载、短路、过电流和伴随的异常噪音或振动等情况。
及时发现并排除这些故障，对保障电网和设备的安全稳定运行至关重要。
10千伏高压开关柜常见故障分析和解决措施
10千伏高压开关柜常见故障分析和解决措施摘要：随着社会工业生产的不断发展，人们生活水平的不断提高，人们对电力的需求和依赖也与日增加，10千伏高压开关柜作为城市配电网中的重要组成部分，它的安全性与可靠性直接关系到人们的用电状况，一旦发生故障，就会给电力用户的生活带来影响，给社会经济带来损失。
本文介绍了10千伏高压开关柜运行中的常见故障，针对各种故障原因进行了分析，提出了一些常见故障的处理措施。
关键词：10千伏高压；开关柜；故障；措施改革开放以来，我国的国民经济进入了迅速的发展，成为了世界上发展最快的国家，人民的文化生活水平得到了不断提升，而支撑我国不断迅速发展的动力之一的电力工业也迅猛发展，人们对电力的需求量越来越大，无论是工业，还是城镇居民都加重了我国的电力负荷。
高压开关柜是电力系统重要的装置之一，而其引发的故障大大降低了系统的运行效率。
因此，电力企业需加强 10千伏高压开关柜故障诊断并采取相应的处理措施，使其在系统中更加安全稳定可靠。
一 10千伏高压开关柜常见故障分析1.1拒动与误动故障（1）由于操动机构和传动系统的机械故障造成，具体表现为机构卡涩，部件变形，位移或损坏，分合闸铁芯松动，卡涩，轴销松断，脱扣失灵等。
（2）由电气控制和辅助回路造成，表现为二次接线接触不良，接线错误，分合闸线圈因机构卡涩或是转换开关不良而烧损，辅助开关切换不灵，还有操作电源，合闸接触器，微动开关等故障。
1.2 10千伏高压开关柜绝缘故障10千伏高压开关柜绝缘故障通常是绝缘放电现象。
绝缘放电是由于绝缘体或绝缘间隙的绝缘强度不满足要求，在高压条件下发生放电，严重时甚至会发生绝缘击穿事故。
造成绝缘故障的主要原因是10千伏高压开关柜的运行环境较差，这种绝缘故障的主要表现形式就是污闪。
1.3 关键设备和核心部件老化目前，变电站和电力用户普遍使用的真空断路器中，起灭弧作用的真空泡，在正常运行操作时电流值较小，但是，在短路故障断开或重合时电流值较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备高压开关柜常见故障原因分析
高压开关柜是电力系统中非常重要的电气设备。
开关柜运行状态恶化是引发电力系统出现故障的原因之一。
分析其原因高压开关柜故障原因，多发生在绝缘、导电和机械方面。
(一)拒动、误动故障
这种故障是高压开关柜最主要的故障，其原因可分为两类。
一类是因操动机构及传动系统的机械故障造成，具体表现为机构卡涩，部件变形、位移或损坏，分合闸铁芯松动、卡涩，轴销松断，脱扣失灵等。
另一类是因电气控制和辅助回路造成，表现为二次接线接触不良，端子松动，接线错误，分合闸线圈因机构卡涩或转换开关不良而烧损，辅助开关切换不灵，以及操作电源、合闸接触器、微动开关等故障。
(二)开断与关合故障
这类故障是由断路器本体造成的，对少油断路器而言，主要表现为喷油短路、灭弧室烧损、开断能力不足、关合时爆炸等。
对于真空断路器而言，表现为灭弧室及波纹管漏气、真空度降低、切电容器组重燃、陶瓷管破裂等。
(三)绝缘故障
绝缘水平是要正确处理作用在绝缘上的各种电压(包括运行电压和各种过电压)、各种限压措施、绝缘强度这三者之间的关系。
力求使产品做到既安全又经济，得到最佳的经济效益。
在绝缘方面的故障主要表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击
穿、爆炸，提升杆闪络，CT闪络、击穿、爆炸，瓷瓶断裂等。
(四)载流故障
72～12KV电压等级发生的载流故障主要原因是开关柜隔离插头接触不良导致触头烧融。
(五)外力及其他故障
包括异物撞击，自然灾害，小动物短路等不可知的其他外力及意外故障的发生。
