缓冲器选型计算

液压缓冲器选型的计算法方法

液压缓冲器选型的计算法方法液压缓冲器选型步骤1：下述参数是能量吸收计算中的基本数据。

在一些情况下可能会需要一些变化或者其他数据。

A．求冲击物的重量（Kg）B．求使用液压缓冲器情况下物体受到冲击力的初始速度（m/s）C．求作用于物体上的外力（推进力）（N）（如果有的话）D．缓冲器受冲击的频率E．物体的运动方向。

（例如：水平，垂直向上，垂直向下，倾斜，水平旋转，垂直向上旋转，垂直向下旋转）注意：在旋转时，需要确定旋转半径（K）和惯性力炬（I）.这两组数据可以通过轴心点确定旋转物体的重量。

另外，旋转物体的角速度（ω）和扭矩（T）也需要确定。

液压缓冲器选型步骤2：计算运动物体的动能Ek=1/2V2vv（直线运动）或Ek=1/2ω2（旋转运动）注意：所选择型号，每次吸收的能量一定大于以上所计算出的数据。

液压缓冲器选型步骤3：根据步骤2，计算出任何外力（推进力）对物体所做出的功。

EW=FDS（直线运动）或EW=T/R S（旋转运动）注意：这个推进力不能大于选定型号列表中最大的推进力，如果推进力太高，则需要选择较大型号的缓冲器并重新计算做功。

液压缓冲器选型步骤4：计算总能量/次 ET= EW+WK所选缓冲器的吸收能量一定要大于以上所计算出的数据，否则，需要选用能量容量较大的缓冲器型号，并且返回步骤3。

液压缓冲器选型步骤5：计算每小时吸收的能量。

如果循环频率过高，即使缓冲器能够吸收单程冲击产生的能量，还是不能够将产生的热量散发出去。

ETC=ET*C当每小时需要吸收的能量大于所选型号规定的吸收能量时，有另外一种每小时吸收更大能量的缓冲器可供选择。

（选择更大的外径或更长的缓冲行程），如果缓冲行程变化，必须返回步骤3。

液压缓冲器选型步骤6：计算冲击速度，确认选型。

浅析起重机碰撞缓冲器的选型及计算

浅析起重机碰撞缓冲器的选型及计算摘要：起重机械既是大型、重型构件吊装、起运等施工操作中不可缺少的基础性特种设备，也是生产建设财产、人员安全重大事故发生的主要原因。

本文分析和探讨了起重机检验中遇到的起重机缓冲器选型问题。

关键词：起重机；选型问题；缓冲装置；计算0 引言随着社会的进步和经济的快速发展，高铁和造船等重工业行业也迎来发展的良机，而通用式起重机在施工现场得到了广泛的应用。

缓冲器是起重机运行的重要部件，其主要作用是减速以免接在接触相邻起重机发生剧烈碰撞而造成设备损害，同时还可以达到减缓冲击，防止安全事故的目的，确保运行机构运行的安全。

因此，分析起重机检验中缓冲器选型问题，对保障工程施工安全有着积极的意义。

1 缓冲器的种类和原理（1）实体式缓冲器。

主要是橡胶和聚氨酯缓冲器。

橡胶缓冲器以橡胶体作为其缓冲材料，因为其吸收能量较少，一般仅用于速度较低的场合。

聚氨酯缓冲器结构与橡胶缓冲器类似，该材料的微孔构造使其工作过程类似于一个带空气阻尼的弹簧，其缓冲容量可以随着碰撞速度提高而加大。

实体式缓冲器结构简单，造价低廉，工作可靠而且不产生火花，在目前起重机上被广泛采用。

图1为常用的法兰盘型聚氨酯缓冲器。

2 缓冲器检验中的标准依据目前针对缓冲器的标准条款主要有以下几条：（1）TSGQ7016-2016《起重机械安装改造重大修理监督检验规则》C11.7：检查在轨道上运行的起重机的运行机构、起重小车的运行机构及起重机的变幅机构等均是否装设缓冲器或者缓冲装置（缓冲器或者缓冲装置可以安装在起重机上或者轨道端部止挡装置上）。

（2）GB6067.1-2010《起重机械安全规程第1部分：总则》9.2.10：在轨道上运行的起重机的运行机构、起重小车的运行机构及起重机的变幅机构等均应装设缓冲器或缓冲装置。

缓冲器或缓冲装置可以安装在起重机上或轨道端部止挡装置上。

（3）GB6067.5-2014《起重机械安全规程第5部分：桥式和门式起重机》4.3.6：有防爆要求的起重机缓冲器应选用符合JB/T10833规定的聚氨醋缓冲器或符合JB/T8110.2规定的橡胶缓冲器。

起重机检验中缓冲器选型问题的分析和探讨

起重机检验中缓冲器选型问题的分析和探讨施育峰【摘要】分析了起重机检验中遇到的起重机缓冲器选型问题,基于检规标准要求推导了缓冲器容量和缓冲器行程的计算公式,以实际案例计算了缓冲器选型中所需的参数,为实际工作提供了理论依据.【期刊名称】《装备制造技术》【年(卷),期】2016(000)011【总页数】3页(P36-38)【关键词】起重机;缓冲器;缓冲器容量;缓冲行程【作者】施育峰【作者单位】江苏省特种设备安全监督检验研究院张家港分院,江苏张家港215600【正文语种】中文【中图分类】TH21在起重机运行过程中，当运行机构运行到终端或者接触相邻起重机时，自动减速装置会首先使起重机减速以免发生剧烈碰撞而造成设备损害和安全事故。

而有时因起重机运行机构速度过快或行程开关失效，起重机运行机构仍然会以一定速度冲向止挡，此时缓冲器成为碰撞前的最后一道屏障。

良好的缓冲器保护可以达到减缓冲击，防止安全事故的目的。

本文通过实例对常见缓冲器类型进行分析，由推导计算判断缓冲器选型的问题，为实际工作提供了指导和理论依据。

（1）实体式缓冲器。

主要是橡胶和聚氨酯缓冲器。

橡胶缓冲器以橡胶体作为其缓冲材料，因为其吸收能量较少，一般仅用于速度较低的场合。

聚氨酯缓冲器结构与橡胶缓冲器类似，该材料的微孔构造使其工作过程类似于一个带空气阻尼的弹簧，其缓冲容量可以随着碰撞速度提高而加大。

实体式缓冲器结构简单，造价低廉，工作可靠而且不产生火花，在目前起重机上被广泛采用。

图1为常用的法兰盘型聚氨酯缓冲器。

（2）弹簧缓冲器。

以弹簧作为其缓冲材料，可以储存较大的能量，且结构简单，维修方便，因此也得到较多应用。

图2为一种端部安装式弹簧缓冲器。

（3）液压缓冲器。

依靠液压阻尼对作用在其上的物体进行缓冲减速至停止，缓冲器被压缩的过程是通过活塞挤压液压油做功的过程，这一过程可以消耗大量的动能，起到缓冲作用。

液压缓冲器缓冲状态平稳可靠，缓冲效果良好。

图3为一种普通的起重机用液压缓冲器。

缓冲器计算

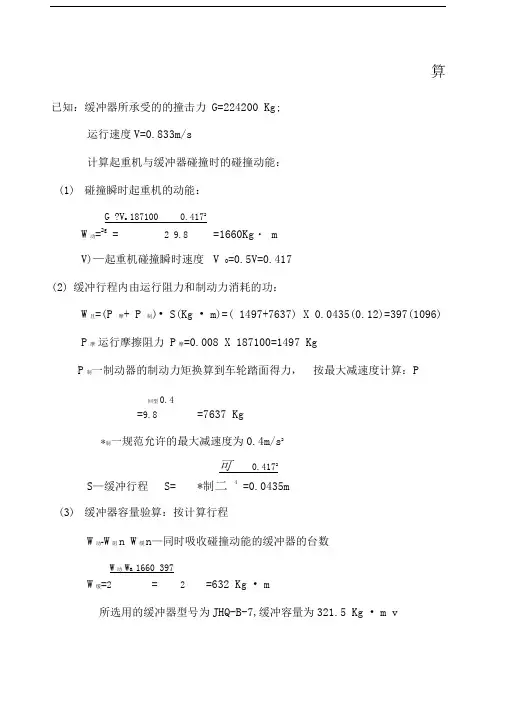

缓冲器计算Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT缓冲器校核计算已知：缓冲器所承受的的撞击力G=224200 Kg ;运行速度V=s计算起重机与缓冲器碰撞时的碰撞动能：（1）碰撞瞬时起重机的动能:W 动=g V G 220•=8.92417.01871002⨯⨯=1660Kg ·m V 0——起重机碰撞瞬时速度 V 0==(2) 缓冲行程内由运行阻力和制动力消耗的功：W 阻=(P 摩+ P 制)·S (Kg ·m )=( 1497+7637)×=397(1096)P 摩——运行摩擦阻力 P 摩=×187100=1497 KgP 制——制动器的制动力矩换算到车轮踏面得力，按最大减速度计算：P制=[]制a g G =4.08.9187100 =7637 Kg []制a —规范允许的最大减速度为s 2S —缓冲行程 S=[]制a V 20=4417.02= （3）缓冲器容量验算：按计算行程W 动—W 阻≤ n W 缓 n —同时吸收碰撞动能的缓冲器的台数W 缓=2组动W W -=23971660-=632 Kg ·m 所选用的缓冲器型号为JHQ-B-7，缓冲容量为 Kg ·m ＜632 Kg ·m 不通过（4）缓冲器容量验算：按实际行程120mmW 动—W 阻≤ n W 缓 n —同时吸收碰撞动能的缓冲器的台数 W 缓=2组动W W -=210961660-=282 Kg ·m 所选用的缓冲器型号为JHQ-B-7，缓冲容量为 Kg ·m ＞ 282 Kg ·m 通过。

缓冲器计算x

已知：缓冲器所承受的的撞击力G=224200 Kg;
运行速度V=0.833m/s
计算起重机与缓冲器碰撞时的碰撞动能：
(1)碰撞瞬时起重机的动能：
G ?V o 187100 0.4172
W动=2g = 2 9.8 =1660Kg・ m
V)—起重机碰撞瞬时速度V 0=0.5V=0.417
(2)缓冲行程内由运行阻力和制动力消耗的功：
W且=(P 摩+ P 制)• S(Kg • m)=( 1497+7637) X 0.0435(0.12)=397(1096) P摩运行摩擦阻力P摩=0.008 X 187100=1497 Kg
P制一制动器的制动力矩换算到车轮踏面得力，按最大减速度计算：P
回型0.4
=9.8 =7637 Kg
*制一规范允许的最大减速度为0.4m/s2
可0.4172
S—缓冲行程S= *制二4 =0.0435m
(3)缓冲器容量验算：按计算行程
W动-W阻n W缓n—同时吸收碰撞动能的缓冲器的台数
W动W a 1660 397
W缓=2 = 2 =632 Kg • m
所选用的缓冲器型号为JHQ-B-7,缓冲容量为321.5 Kg • m v
632 Kg • m 不通过
(4)缓冲器容量验算：按实际行程120mm
W动-W阻 n W缓n—同时吸收碰撞动能的缓冲器的台数
W动W组1660 1096
W缓=—2— = 2 =282 Kg • m
所选用的缓冲器型号为JHQ-B-7,缓冲容量为321.5 Kg • m > 282 Kg • m 通过。

2T货梯设计计算书

设计计算书电梯种类：载货电梯；额定载荷：2000Kg；额定速度：0.5米/秒；提升高度：26米；编制：审核：安徽博士电梯有限公司目录第一章曳引条件计算第二章曳引钢丝绳安全系数计算第三章导轨弯曲应力计算第四章轿厢面积及通风面积计算第五章底坑地板受力的计算第六章缓冲器选型计算第七章安全钳的选择第八章限速器用钢丝绳安全系数核算第一章曳引条件计算电梯种类：载货电梯；额定载重量：2000Kg；电梯额定速度：0.5米/秒；提升高度：15米；其它参数：轿箱理论重量：P=1785kg对重理论重量：Mcwt=2785kg钢丝绳的倍率: r=2钢丝绳根数: n=5根钢丝绳每延米重量: q=0.728kg/m钢丝绳直径: d=Ф13mm随行电缆每延米重量：q2=1.02 kg/m轿箱侧与导轨滑动摩擦系数：f1=0.03对重侧与导轨滑动摩擦系数：f2=0.04曳引轮直径: D曳=Ф610mm返绳轮直径: D返=0曳引包角: α=180°曳引轮曳引槽角: γ=30°切口角: β=96.5°D返/ d绳=520/13=40≥40根据GB7588-2003，曳引应满足下列条件：T1/T2≤e fa 用于轿厢装载和紧急制动工况T1/T2≥e fa 用于轿厢滞留工况（对重压在缓冲器上，曳引机向上方旋转）f=4μ(cosγ/2-sinβ/2)/(π-β-γ-sinβ+ sinγ)=0.1946式中：T1/T2——曳引轮两边曳引绳中较大静拉力和较小静拉力之比；f——当量摩擦系数a——钢丝绳在绳轮上的包角a＝180°（3.141593）γ——槽的角度值γ＝30°β——下部切口角度值β＝96.5°μ——摩擦系数装载工况μ＝0.1则：e fa＝1.679紧急制动工况μ＝0.1/(1+ν/10) =0.09524ν——轿厢额定速度下对应的绳速ν＝1m/s则：e fa＝1.8429轿厢滞留工况μ＝0.2则：e fa＝2.6048a) 当载有125%额定载荷的轿厢位于最低层站时：(装载工况)T1= (P+1.25Q) g /r+H×q×n×g +f1×(P+1.25Q) ×g/r=(1785+2500) ×9.8/2+15×0.58×5×9.8+0.03×(1785+2500)×9.8/2=22052.7(N)T2=Mcwt×g/r - f2×Mcwt×g/r=2785×9.8/2 -0.04×2785×9.8/2=13100.6(N)T1/T2=1.67≤1.679(装载工况下：e fa＝1.679)故：满足曳引条件b) 当载有125%额定载荷的轿厢位于最高层站时：(装载工况)T1= (P+1.25Q+H/2×q2) g /r- f1×(P+1.25Q) ×g/r=(1785+2500+15/2×1.02)×9.8/2-0.03×4285×9.8/2=21033.985-629.895=20404.09(N)T2=Mcwt×g/r+H×q×n×g+ f2×Mcwt×g/r=2785×9.8/2+15×0.57×5×9.8+0.04×2785×9.8/2=14611.31(N)T1/T2=1.396≤1.679 (装载工况下：e fa＝1.679)故：满足曳引条件c) 当载有额定载荷的轿厢位于最低层站时的紧急制动：(紧急制动工况)制动减速度a=0.5m/s2导向轮重量m＝0kg滑轮重量m＝140kg1/2Jω2 =1/2m dp V2J=1/2mR2r=4V=ωRm dp=1/2m=70kgm Pcar=70kgT1= (P+Q)(g+a) /r+ H×q×n×(g+r×a)+ H×q×n×a(r2-2r)/2 +3×m Pcar×2×0.5- f1×(P+Q) ×g/r=(1785+2000)(9.8+0.5)/2+15×0.57×5×(9.8+2×0.5)+15×0.57×5×0.5(22-2×2)/2+3×70×6×0.5- 0.03×(1785+2000) ×9.8/2=19492.75+461.7+0+630-556.4=20028(N)T2= Mcwt (g-a)/r +f2×Mcwt ×g/r-3×m Pcwt×2×0.5=2785×(9.8-0.5)/2+0.04×2785×9.8/2-70×6×0.5=13286(N)T1/T2=1.507≤1.8429 (紧急制动工况下：e fa＝1.8429)故：满足曳引条件d) 当空轿厢位于最高层站时的紧急制动：(紧急制动工况)T1= (P+H/2×q2)(g-a) /r +f1×P×g/r-3×m Pcar×2×0.5=(1785+15/2×1.02)×(9.8-0.5)/2+0.03×1785×9.8/2-70×6×0.5=8388.2 (N)T2=Mcwt(g+a)/r+H×q×n×(g+r×a)+H×q×n×a(r2-2r)/2+ m Pcwt×6×0.5-f2×Mcwt ×g/r=2785× (9.8+0.5)/2+15×0.57×5×(9.8+2×0.5)+15×0.57×5×0.5(22-2×2)/2+70×6×0.5-0.04×2785×9.8/2=14342.75+461.7+0+210-545.86=14468.59(N)T2/T1=1.724≤1.8429 (紧急制动工况下：e fa＝1.8429)故：满足曳引条件e) 当轿厢空载而对重压在缓冲器上，曳引机向上方旋转时：(轿厢滞留工况)T1= (P +H/2×q2)g /r=(1785+15/2×1.02)×9.8 /2=8783.98(N)T2= H×q×n×g=15×0.57×5×9.8=418.95(N)T1/T2=20.97≥2.6048(轿厢滞留工况下：e fa＝2.6048)故：满足曳引条件第二章曳引钢丝绳安全系数计算根据GB7588——2003标准中第九章第二款的规定，对于三根或三根以上钢丝绳的曳引驱动电梯，其悬挂绳的安全系数应不小于12，其中安全系数是指装有额定载荷的轿厢停靠在最低层站时，一根绳的最小破断负荷（N）与这根钢丝绳所受最大力（N）之间的比值。

YH26、YH27油压缓冲器设计原理及计算

YH5/640、YH26/830、YH27/1080 油压缓冲器设计原理及计算河北东方机械厂2006年12月10日目录1．油压缓冲器技术参数 (3)2．设计原理介绍 (3)3．产品结构分析 (4)4．设计计算及强度校核 (5)（1）柱塞筒壁厚设计计算（2）柱塞筒强度校核（3）柱塞筒的稳定性校核（4）压力缸壁厚设计计算（5）压力缸壁厚强度校核（6）压力缸焊缝强度校核（7）导向套强度校核（8）挡圈强度校核（9）复位弹簧设计计算（10）地脚螺栓强度校核一、油压缓冲器技术参数见表1表1二、设计原理介绍油压缓冲器是利用液体流动的阻尼，缓解轿箱或对重的冲击，具有良好的缓冲性能。

油压缓冲器受到撞击后，液压油从压力缸内腔通过节流嘴与调节杆形成的环状孔隙进入柱塞筒的内腔，见图1，液压油的流量由锥形调节杆控制。

随着柱塞筒的向下运动，节流嘴与调节杆形成的环状孔隙逐渐减小，导致制停力基本恒定，在接近行程末端时减速过程结束。

在制停轿箱或对重过程中，其动能转化为油的热能，即消耗了轿箱或对重的动能。

排油截面积的设计：油压缓冲器的制动特性主要取决于排油截面的设计。

合理地设计排油截面将使缓冲过程平稳，冲击力小。

在节流嘴内孔确定的情况下，改变调节杆的锥度可达到合理的排油截面。

应用流体力学原理可计算出合理的排油截面，从理论上计算出来的调节杆是一连续变化的曲面，与锥面接近，但加工和测量比较困难。

调节杆的实际锥度需要通过大量的试验后才能定型，以便达到最佳效果。

图1三、产品结构分析YH5/640、YH26/830、YH27/1080: 结构与我厂现有定型产品的结构基本相同，复位弹簧放在柱塞筒的内部，油标放在压力缸的侧面。

该产品设计时采用全封闭结构，缓冲器作用期间无向外泄漏液压油的现象。

缓冲器顶部装有密封螺塞部件，起到单向阀的作用（此项技术在我厂的定型缓冲器产品中已经采用，并获得国家专利），在缓冲器受到撞击时柱塞筒向下运动，此时密封螺塞部件受到内腔压力的作用而保持关闭的状态，当缓冲器复位时，在复位弹簧的作用下，柱塞筒向上运动，接近复位末端时单向阀打开，使缓冲器完全复位，具体结构见图2。

5.8缓冲器选型计算

缓冲器选型计算20150821中联重科电梯缓冲器选型计算编制: 校对：标审：工艺审查: 批准: 20150821日期:版本历史目录缓冲器选型计算 (1)1 基本要求 (1)2 基本参数 (1)2.1 电梯基本参数 (1)2.2 缓冲器基本参数 (1)3 缓冲器相关计算 (2)轿厢侧缓冲器受力F car 计算 (2)轿厢侧缓冲器受力F cwt 计算 (2)4 缓冲器校核 (2)4.1 轿厢侧缓冲器类型 (2)4.2 对重侧缓冲器类型 (2)4.3 轿厢侧缓冲器速度围校核 (2)4.4 对重侧缓冲器速度围校核 (2)4.5 轿厢侧缓冲器受力校核 (2)4.6 对重侧缓冲器受力校核 (2)缓冲器选型计算1 基本要求根据《GB7588 -2003电梯制造与安装安全规》中对缓冲器的规定：1033蓄能型缓冲器（包括线性和非线性）只能用于额定速度小于或等于1m/s的电梯。

10.3.5耗能型缓冲器可用于任何额定速度的电梯。

10.4.3.1缓冲器可能的总行程应至少等于相应于115%额定速度的重力制停距离，即压缩掉90%的高度。

10.4.3.2当按12.8的要求对电梯在其行程末端的减速进行监控时，对于按照10.4.3.1规定计算缓冲器行程，可采用轿厢（或对重）与缓冲器刚接触时的速度取代额定速度。

但行程不得小于：a）当额定速度小于或等于4m/s时，按10.4.3.1计算行程的50%。

但在任何情况下，行程不应小于0.42m/s。

b）当额定速度大于4m/s时，按10.4.3.1计算的行程的1/3。

但在任何情况下，行程不应小于0.54m10.4.3.3耗能型缓冲器应符合下列要求：a）当装有额定载重量的轿厢自由落体并以115%额定速度撞击轿厢缓冲器时，缓冲器作用期间的平均减速度不应大于1g ；b）2.5g n以上的减速度时间不应大于0.04s ；c）缓冲器动作后，应无永久变形。

2 基本参数2.1电梯基本参数2.23 缓冲器相关计算3.1 轿厢侧缓冲器受力F car 计算Fcar = Q + ?2ar = 2170kg3.2 轿厢侧缓冲器受力F cwt 计算Fcar = ??wt = 1635kg4 缓冲器校核4.1 轿厢侧缓冲器类型轿厢侧缓冲器采用HYF210C 型号，该型号为耗能型缓冲器标准规定可用于任何额定速度的电梯。

右图M
右图V
E1
右图F
右图S
15
1.42
15.123
245.5
0.03
注：g为重力加速度：9.8(m/s²)
能量单位焦尔joule，J; 千焦(KJ); 兆焦(MJ); 千兆焦(GJ);太焦(TJ). 1J能量是指用1牛顿的力把1000g物体移动1m所需要的能量（或所作的功），因此焦耳又称为牛顿米。 1TJ=1000GJ,1GJ=1000MJ,1MJ=1000kJ,1kJ=1000J, 1J=1 N.m 1KJ=0.239kcal= 0.948 Btu
应用案例： GZ14226升高器全检机中，气缸：SC-32*150负载总质量约：19.2KG
代入上面公式中得出总能量为：正常选择需考虑安全系数由上可得出：ACA1210 为10NM)，行程10mm
击
驱动能{J(N.m)} 总能量{J(N.m)}
E2
E1+E2
2.412
4.812
击
驱动能{J(N.m)} 总能量{J(N.m)}
升高器全检机中， 32*150-S 出力：402
总质量约：19.2KG 缓冲行程：6mm
上面公式中得出总能量为：4.812 选择需考虑安全系数*2
ACA1210-1缓冲器适用；(最大吸收能量，行程10mm使用6mm在范围内。
V
缓冲器选型计算
亚德客气缸使用速度：SC、
负载质量kg 右图m 19.2
撞击速度m/s 右图v 0.5
气缸推力下的水平撞击
动能{J(N.m)} 气缸输出力(N)
E1
右图F
2.4
402
缓冲行程(M) 右图L 0.006
气缸推力下的垂直撞击

damptac缓冲器中参数选型计算方式及例题

damptac缓冲器中参数选型计算方式及例题如何选择适当的damptac缓冲器参数？1. 前言在工程设计中，damptac缓冲器常常被用来减少结构或设备受到的冲击或振动，以减少损坏或噪音。

而选择适当的缓冲器参数对于其性能和效果至关重要。

本文将从计算方式和实际例题出发，探讨damptac 缓冲器中参数的选型方法。

2. damptac缓冲器概述damptac缓冲器是一种利用液压原理来吸收能量的装置。

它主要由缓冲柱、活塞、缓冲液和泄压阀等部分组成。

当外力作用到缓冲柱上时，缓冲液通过泄压阀进行调节，从而减缓动能的转化。

3. 参数选型计算方式在选择damptac缓冲器的参数时，需要考虑以下几个关键因素：负载质量、冲击能量、缓冲器行程和缓冲效率。

计算方式主要包括如下几个步骤：3.1 确定负载质量：根据实际工程情况，精确测算负载质量。

3.2 计算冲击能量：根据负载运动速度和质量，计算冲击能量的大小。

3.3 确定缓冲器行程：根据冲击能量和负载质量，选择合适的缓冲器行程。

3.4 计算缓冲效率：根据缓冲器的设计参数，计算其缓冲效率，以判断是否满足工程需求。

4. 实际例题分析假设某工程中需要对一个重物体进行缓冲，负载质量为1000kg，冲击能量为2000J，要求缓冲效率高于90%。

我们可以根据上述计算方式，依次计算出缓冲器的行程和缓冲效率。

4.1 确定负载质量：根据实际测算，负载质量为1000kg。

4.2 计算冲击能量：利用动能定理，计算出冲击能量为2000J。

4.3 确定缓冲器行程：根据冲击能量和负载质量，选择合适的缓冲器行程为100mm。

4.4 计算缓冲效率：根据缓冲器参数，计算出缓冲效率为95%。

5. 个人观点在实际工程中，选择合适的damptac缓冲器参数需要综合考虑多个因素。

只有全面了解负载的性质、冲击能量大小以及工作环境等因素，才能选出最适合的缓冲器参数。

在进行参数计算时，需要尽量准确地测算和计算各项参数，以确保缓冲器能够发挥最佳效果。

缓冲器选型方法

缓冲器选型方法
缓冲器选型方法
1．初选：
计算运动物体的总能量：
Ez=1/2mv2(KJ) 选用单个缓冲器E r= E z
选用N个缓冲器E r= E z/N
在产品样本表格里选出稍大于E r数据缓冲容量的适用缓冲器型号，确定缓冲行程S
2．验算：
如运动物体在撞击前有推进力，应算出推进力在缓冲行程所做的功
E lz=
F d×S (KJ)
选用N个缓冲器E f= E lz/N
选用单个缓冲器E f= E lz
撞击前无推进力E f= 0 单只缓冲器的缓冲容量：E t= E r+ E f
单只缓冲器的最大缓冲力：
F p=2E r/0.85S+ F d(适用于弹簧缓冲器及聚氨脂缓冲器)
F p= E r/0.85S+ F d(适用于弹性阻尼、ZLB、ZLF、液压、液气等缓冲器) 注意：验算出的单只缓冲器数据，缓冲容量E t，缓冲力F p，应分别小于或等于样本表格里的对应数据，否则，重新选出缓冲容量更大的适
用缓冲器型号，重新计算．
附：计算运动物体时的数据
①、运动物体的质量m ( T )
②、运动物体的速度v ( m/s )
③、运动物体的推进力 F ( KN )
④、缓冲器行程 S ( m )。
