非晶材料的制备

非晶材料的分类
1.非晶合金：金属玻璃，具有金属和玻璃特性。 非晶合金的结构特点： 1）结构上呈拓扑密堆长程无序，但在长程无序的三维空间又无序的分布着短 程有序的“晶态小集团”或“伪晶核”，其大小不超过几个晶格的范围。 2）均匀的各相同一性：非晶合金中原子排列是原子尺度的无序，不存在结晶 金属所具有的晶界、双晶、堆垛、层错、偏析和析出物等局部的组织不 均匀缺陷，是一种原子尺度组织均一的材料，具有各向同性的特点； 3） 简单单原子结构：由于是单原子组成，故与分子组成的玻璃、高分子聚 合物相比，是一种更加理想的单原子非晶结构材料； 4）材料特性的调控性：非晶态合金不受化合价的限制，在较宽的成分范围内 可以自由调节其组成。因此，它具有许多结晶合金所不具有优异的材料 特性的调控性。 5）热力学上处于亚稳态，晶化温度以上将发生晶态结构相变，但晶化温度以 下能长期稳定存在。
产线及相应的年产600吨非晶配电变压器铁芯生产线，这
为在我国大力推广节能型非晶配电变压器奠定了良好基 础。
在电力领域，随着高频逆变技术的成熟，传统大功率线性电源开始大量 被高频开关电源所取代，而且为了提高效率，减小体积，开关电源的 工作频率越来越高，这就对其中的软磁材料提出了更高的要求。硅钢 高频损耗太大，已不能满足使用要求；铁氧体虽然高频损耗较低，但 在大功率条件下仍然存在很多问题，一是饱和磁感低，无法减小变压 器的体积；二是居里温度低，热稳定性差；三是制作大尺寸铁芯成品 率低，成本高。 目前采用功率铁氧体的单个变压器的转换功率不超过 20kW。非晶软磁合金同时具有高饱和磁感和很低的高频损耗，且热 稳定性好，是大功率开关电源用软磁材料的最佳选择。采用非晶铁芯 的变压器的转换功率可达 500kW，体积比功率铁氧体变压器减少50 ％以上。 目前在逆变焊机电源中非晶合金已经获得广泛应用，在通讯、 电动交通工具、电解电镀等领域的开关电源中的应用正在积极开发之 中。 下表列出了非晶合金带材的典型性能和一些主要应用。
液体 Tm 温 度 开始 结束 结晶
玻璃 时间
时间-温度-结晶的“3T曲线”
非晶形成条件
1）晶核形成的热力学势垒ΔG要大，液体中不存在成核介质； 2）结晶的动力学势垒要大，物质在Tm或液相温度处粘度要 大； 3）在粘度与温度关系相似的条件下，Tm或液相温度要低； 4）原子要实现较大的重新分配，达到共晶点附近的组成。
安德逊 （Philip Warren Anderson, 1923- ）
范弗莱克 （John Hasbrouck Van Vleck, 1899-1980）
因对磁性和无序系统的电子结构 的基础性研究，共同获得了 1977年度诺贝尔物理学奖。
莫特 （Nevill Francis Mott, 1905-）
单晶>多晶>微晶>非晶
4.非晶态基本定义 1）定义：组成物质的原子、分子的空间排列 不呈周期性和平移对称性，晶格的长程有序 收到破坏，只有由于原子间相互关联作用， 使其在小于几个原子间距地小区间内（1-1.5 nm），仍然保持形貌和组分地某些有序特征 而具有短程有序，这一类物质称为非晶态
非晶态结构特征


在电子信息领域，随着计算机、网络和通讯技术的迅速发展， 对小尺寸、轻重量、高可靠性和低噪音的开关电源和网络接 口设备的需求日益增长、要求越来越高。例如，为了减小体 积，计算机开关电源的工作频率已经从20kHz提高到500kHz； 为了实现CPU的低电压大电流供电方式，采用磁放大器稳定 输出电压； 为了消除各种噪音，采用抑制线路自生干扰的 尖峰抑制器，以及抑制传导干扰的共模和差模扼流圈。因此， 在开关电源和接口设备中增加了大量高频磁性器件，而非晶 合金在此大有用武之地。 在电子防窃系统中，早期利用钴基非晶窄带的谐波式防盗标 签在图书馆中获得了大量应用。最近利用铁镍基非晶带材的 声磁式防盗标签克服了谐波式防盗标签误报警率高、检测区 窄等缺点，应用市场已经扩展到超级市场。可以预见，随开 放式服务方式的发展，作为防盗防伪的非晶合金带材和丝材 的应用会急剧增长。
G * 60kT Tr T / Tm , Tr T / Tm (Tm T ) / Tm Tr 0.2
3 kT /(3a0 ) HE V
I
1.229 AV N exp[ f ( )] 2 3 TV TV
0 S
IV IVH0 IVHE
2.晶体生长速率：
（1）只存在小区间范围内的短程有序，在近程或次近邻的 原子间的键合（如配位数、原子间距、键角、键长 等）具有某种规律性，但没有长程序； （2）非晶态材料的X-射线衍射花样是有较宽的晕和弥散的
环组成，没有表征结晶态特征的任何斑点和条纹，用 电子显微镜也看不到晶粒间界、晶格缺陷等形成的衍 衬反差； （3）当温度升高时，在某个很窄的温度区间，会发生明显 的结构相变，因而它是一种亚稳相。 由于人们最为熟悉的玻璃是非晶态，所以也把非晶态称 作无定形体或玻璃体（Amorphous or Glassy States）
非晶态特性
1.力学行为：高强度、高韧性 2.化学性质：耐腐蚀 3.软磁特性：磁导率和饱和磁感应强度高、矫完力 低、损耗低 4.超导特性 5.光学性质： 光吸收：位置移动 光电导： 光致发射 6.其它性质：电阻率高、负的电阻系数
非晶材料的应用
非晶态材料受到人们的重视是从20世纪50年代开始的。 1958年召开了第一次非晶态固体国际会议，尤其是1960年 从液态骤冷获得金-硅（Au79Si80）非晶态合金，开创了 非晶态合金研发新纪元。此后一系列“金属玻璃”被开发 出来，几乎同时也发展了非晶态理论模型，Mott-CFO （莫特-科弗奥）理论模型的奠基者1977年获得诺贝尔物 理学奖。这个模型是非晶态体系中电子能态的最基本的模 型。莫特开拓了作为固体物理新领域的非晶态物质电子过 程的研究，被誉为这个新的分支学科的奠基人。 非晶态材料有着其十分优越的价值，应用范围也十分 广泛，可用于日常用品保护和装饰、功能材料的功能膜层、 电子、电力、化工等领域，块状化的非晶合金在这些行业 也显示出十分广阔的应用前景。
在电力领域，非晶得到大量应用。例如铁基非晶 合金的最大应用是配电变压器铁芯。由于非晶合金的工 频铁损仅为硅钢的 1/5－ 1/3，利用非晶合金取代硅钢可 使配电变压器的空载损耗降低 60％－70％。因此，非晶 配电变压器作为换代产品有很好的应用前景。在“九五” 期间，我国自行建成了年生产能力 1000吨的非晶带材生
结构化学理论
1.键性： 离子键：静电作用，无饱和性、方向性、倾 向于紧密堆积，易形成晶体； 共价键：有方向性和饱和性，键长和键角不 易改变，原子不易扩散，有阻碍结晶的作 用。 分子间作用力：
f a0 [1 exp(
H fM Tr RT
]
H fM：分子熔化热
3.形成非晶体需要的冷却速度： 一般说，如果IS和U分别表示均匀结晶过程的成核速率和 晶体生长速率，那么，单位时间t内结晶的体积率表示为： VL/V= πISU3t4/3 这时，常以VL/V=10-6为判据，若达到此值，析出的晶 体就可以检验出；若小于此值，结晶可以忽略，形成非晶 态。利用这些数据，还可以绘制出所谓时间（Time）温度 （Temperature）转变(Transation)的所谓“三T曲线”。从 而估算出避免此处指定数量晶体所需要的冷却速率。下图 是时间-温度-结晶的“3T曲线”。
非晶合金材料的特性：
1)
高力学性能：高屈服强度、高硬度、高比强度，超弹性 （高弹性极限）、高耐磨损性等；
物理特性：高透磁率、高电阻率、耐放射线特性等； 化学性能：高耐腐蚀性、高催化活性 精密成形性：低熔点、良好的铸造特性、低的热膨胀系 数、对铸型的形状及表面的精密复写性；
Байду номын сангаас
2) 3) 4)
2.非晶半导体 1）四面体配位半导体：Si、Ge； 2）硫系非晶半导体 3.非晶态超导体： 4.非晶态高分子材料 5.非晶体玻璃
非晶纳米晶带材的典型性能及主要应用领域
铁镍基 非晶 磁屏蔽防 盗标签 0.77 <2 >200,000 15×10-6 360 130
性能指标 钴基非晶 磁放大器高 频变压器扼 流圈脉冲变 压器饱和电 抗器 0.6-0.8 <2 >200,000 <1×10-6 > 300 130 铁基纳米晶 磁放大器高 频变压器扼 流圈脉冲变 压器饱和电 抗器互感器 1.25 <2 >200,000 <2×10-6 560 80
第二节 非晶材料的形成理论
最早对玻璃形成进行研究的是塔曼 （Tamman），他认为玻璃形成时，由于过 冷液体成核速率最大时的温度低于晶体生 长速率最大时的温度。而后发展了动力学 理论。
动力学理论
1.成核速率
0 IVH0 NV exp[
1.229 ] 2 3 Tr Tr
NV：单位体积分子数； Tm：熔点； A0：分子直径； η：粘度
第一节 非晶材料的基本概念和基本性质 1.有序态与无序态 有序态：原子规则地周期性排列； 晶体（单晶、多晶） 2.无序态：原子无规则排列； 气体、液体、非晶固体 3.凝聚态：液体、非晶固体、晶体
非晶材料基本概念
2. 长程有序和短程有序 晶体：长程有序、短程无序；
非晶体：长程无序，短程有序；
3.单晶、多晶、微晶和非晶 晶格排列整齐状况
性能指标
铁基非晶
配电变压器 中频变压器 功率因数校 正器 1.56 <4 45×104 27×10-6 415 130
应用
应用
饱和磁感(T) 矫顽力(A/m) 最大磁导率 磁致伸缩系数 居里温度(℃) 电阻率(mW-cm)
饱和磁感(T) 矫顽力(A/m) 最大磁导率 磁致伸缩系数 居里温度(℃) 电阻率(mW-cm)
以非晶态硅太阳能电池发展为例，研发单晶硅太阳能
电池耗资数十亿美元，该电池转化率高，但成本高昂，无法 广泛推广。 1975 年开始研发掺杂非晶硅太阳能电池，转化 率不断提高。如果转化率提高到 10~12%，就可以代替单晶 硅太阳能电池；如果组件成本能够再降低，就可以与核能相 抗衡。金属玻璃材料也受人瞩目，它比一般金属的强度还要 大，例如非晶态 Fe56B56的断裂强度达到 370kg· mm-2，是 一般玻璃钢强度的 7倍，已接近理想晶体的水平，并具有好 于金属的弹性、弯曲性、韧性、硬度和抗腐蚀性，此外还具 有良好的电学性能。


在民用产品中，变频技术有利于节约电能、并减小体积和重量，正在大 量普及。但负面效应不可忽视，如果变频器中缺少必要的抑制干扰环节， 会有大量高次谐波注入电网，使电网总功率因素下降。减少电网污染最 有效的办法之一是在变频器中加入功率因数校正(PFC)环节，其中关键部 件是高频损耗低、 饱和磁感大的电感铁芯。铁基非晶合金在此类应用中 有明显优势，将在变频零电绿色化方面发挥重要作用。目前在变频空调 中使用非晶PFC电感已经成为一个热点。 总之，非晶合金不仅软磁性能优异，而且工艺简单、成本低廉；正在成 为一类十分重要的、具有市场竞争优势的基础功能材料。可以预见，非 晶材料对我国传统产业改造和高新技术快速发展将发挥越来越重要的作 用。
第二章 非晶材料的制备

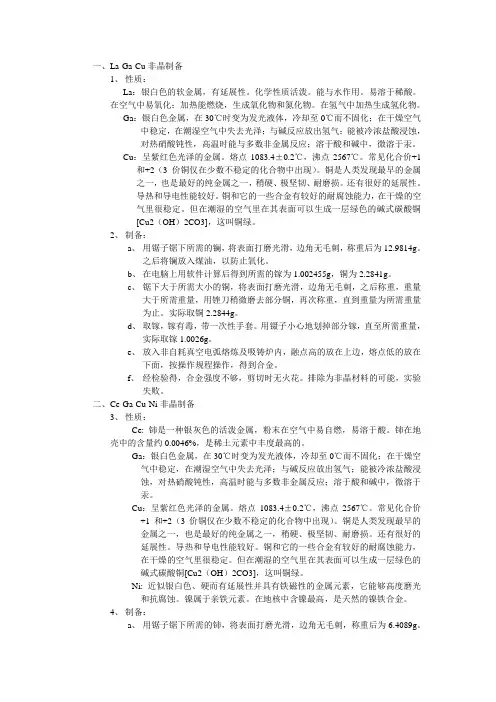

固体物质，有很大一部分是非晶态物质，具有悠久的使用 历史，早在二千多年以前，我们的祖先就开始使用玻璃和陶釉。 不过非晶态物质的物理和化学的生产和发展只不过只是近几十 年的事。从 1947 年 A.Brenner 等人用电解和化学沉积方法获得 Ni-P、Co-P等非晶态薄膜用作金属保护层算起至今，也只是50 多年。因而，有关非晶态材料的理论还不算成熟。然而，非晶 态材料的发展和应用却很迅速。 我们知道，物质的聚集态，从气体、液体到固体，从有序 度来讲，其中原子或分子排列有序度是从低到高。非晶态物质 可以看作有序度介于晶体和液体之间的一种聚集态。它和液晶 一样，不像晶态物质那样具有完善的近程和远程有序，而是不 存在长程有序，仅具有近程有序。因此“短程有序”是非晶态 固体的基本特征之一。这种“近程”范围一般只是个小区间， 大约为100~150nm。
