第2章_平面控制网的布设1
第二讲 控制网的布设
分级布网,逐级控制 应有足够的精度
建立国家控制网任务重、时间
跨度大,为避免重复和浪费,
必须有统一的布设方案和作业 规范,以使各测绘部门所测成
应有必要的密度
应有统一的规格
果的精度、布设规格合乎要求,
便于构成统一的国家大地控制 网整体。
控制测量 二
平面控制网的布设
2.国家平面大地控制网的布设方案 一等三角锁系
平面控制网的布设
5.工程平面控制网布设方案
(3)GPS网的布设方案
GPS网的主要技术要求
等级 二等 三等 四等
平均距离 (km) 9 5 2
a (mm) ≤10 ≤10 ≤10
b (1×10-6) ≤2 ≤5 ≤10
最弱边相对中误 差 1/120000 1/80000 1/45000
一级
二级
1
<1
≤10
平面控制网的布设
5.工程平面控制网布设方案
(2)导线网的布设方案
电磁波测距导线的主要技术要求 等级 三等 四等 一级 二级 三级
附合导线长 度 (km)
15 10 3.6 2.4 1.5
平均边长 (m) 3 000 1 600 300 200 120
每边测距中误 差 (mm)
±18 ±18 ±15 ±15 ±15
于其他方向的精度,以利于精确安装位于环形轨道上的磁
块。
控制测量 二
平面控制网的布设
控制测量 二
平面控制网的布设
二等三角网
二等三角网布设在一等锁环所围成的范围内,它是加
密三、四等网的全面基础。二等网平均边长为13km,
就其密度而言,基本上满足1:5万比例尺测图要求。 它与一等锁同属国家高级水平控制网,所以,主要应 考虑精度问题,而密度只作适当照顾。
平面控制网的布设形式
场地平整就是将天然地面改造成工程上所要求的设计平面,由于场地平整时全场地兼有挖和填,而挖和填的体形常常不规则,所以一般采用方格网方法分块计算解决,平整场地前应先做好各项准备工作,如清除场地内所有地上、地下障碍物;排除地面积水;铺筑临时道路等平面控制网的布设形式,应根据建筑总平面图、建筑场地的大小和地形、施工方案等因素来确定.对于地形起伏较大的山区或丘陵地区,常用三角网或三边网;对于地形平坦而通视较困难的地区或建筑物布置不很规则时,可采用导线网;对于地势平坦的、建筑物众多且布置比较规则和密集的工业场地或住宅小区,一般采用建筑方格网;对于地面平坦的小型施工场地,常布置一条或几条建筑基线,组成简单的图形.平面控制网,应根据等级控制点进行定位、定向和起算,其等级和精度应符合下列规定:①建筑场地面积大于或重要工业区,宜建立相当于一级导线精度的平面控制网;②建筑场地小于或一般性建筑区,可根据需要建立相当于二、三级导线精度的平面控制网;③当原有控制网作为场区控制网时,应进行复测检查.高程控制网应布设成闭合水准路线、附合水准路线或结点水准网形.高程测量的精度,一般不宜低于三等水准测量的精度要求.8.2建筑基线8.2.1 建筑基线的布设方法在面积不大、地势较平坦的建筑场地上,根据建筑物的分布、场地地形等因素,布设一条或几条轴线,以作为施工控制测量的基准线,简称建筑基线.建筑基线的布设形式有三点“一”字形、三点“L”字形,四点“T”字形及五点“十”字形等形式.布设时要求做到:建筑基线应平行或垂直于主要建筑物的轴线,以便用直角坐标法进行测设;建筑基线相邻点间应互相通视,且点位不受施工影响;为了能长期保存,各点位要埋设永久性的混凝土桩;基线点应不少于三个,以便检测建筑基线点有无变动.8.2.2 建筑基线的测设方法根据建筑红线测设在城市建设区,建筑用地的边界线建筑红线是由城市规划部门选定并由测绘部门现场测设的,可作为建筑基线放样的依据.一般情况下,建筑基线与建筑红线平行或垂直,故可根据建筑红线用平行线推移法测设建筑基线.如图,AB、AC是建筑红线,从A点沿AB方向量取d2定Ⅰ′点,沿AC方向量取d1定Ⅰ″点. 2.根据建筑控制点测设对于新建筑区,在建筑场地上没有建筑红线作为依据时,可根据建筑基线点的设计坐标和附近已有控制点的关系,按前所述测设方法算出放样数据,然后放样.如图所示,Ⅰ、Ⅱ、Ⅲ为设计选定的建筑基线点,A、B为其附近的已知控制点.首先根据已知控制点和待测设基线点的坐标关系反算出测设数据,然后用极坐标法测设Ⅰ、Ⅱ、Ⅲ点.由于存在测量误差,测设的基线点往往不在同一直线上,因而,精确地检测出∠Ⅰ′Ⅱ′Ⅲ′.若此角值与180o之差超过限差±10″,则应对点位进行调整.调整值δ按下列公式计算:3建筑方格网在建筑物比较密集或大型、高层建筑的施工场地上,由正方形或矩形格网组成的施工控制网,称为建筑方格网.它是建筑场地常用的平面控制布网形式之一.如图所示,建筑方格网是根据设计总平面图中建筑物、构筑物、道路和各种管线的位置,结合现场的地形情况来合理布设.建筑方格网的布设,除与建筑基线基本相同外,还必须要求做到:方格网的主轴线应尽量选在建筑场地的中央,并与总平面图上所设计的主要建筑物轴线平行或垂直;方格网的折角为90°,其测设限差为±5″.方格网的边长一般为100~300m.8.3.2建筑方格网点测设如图8.5所示,在测设出主轴线之后,从O点沿主轴线方向进行精密量距,定出1、2、3、4点;然后,将两台经纬仪分别安置在主轴线上的1、3两点,均以O点为起始方向,分别向左和向右精密测设角,按测设方向交会出5点的位置.交点5的位置确定后,即可进行交角的检测和调整.同法,用方向交会法测设出其余方格网点,所有方格网点均应埋设永久性标志. 8.4施工场地的高程控制测量建筑施工场地的高程控制测量应与国家高程控制系统相联测,以便建立统一的高程系统,并在整个施工场地内建立可靠的水准点,形成水准网.水准点应布设在土质坚实、不受震动影响、便于长期使用的地点,并埋设永久标志;水准点亦可在建筑基线或建筑方格网点的控制桩面上,并在桩面设置一个突出的半球状标志.场地水准点的间距应小于1km;水准点距离建筑物、构筑物不宜小于25m,距离回填土边线不宜小于15m.水准点的密度应满足测量放线要求,尽量做到设一个测站即可测设出待测的水准点.水准网应布设成闭合水准路线、附合水准路线或结点网形.中小型建筑场地一般可按四等水准测量方法测定水准点的高程;对连续性生产的车间,则需要用三等水准测量方法测定水准点高程;当场地面积较大时,高程控制网可分为首级网和加密网两级布设。
工程平面控制网的方案
工程平面控制网的方案一、引言工程平面控制网是工程测量的重要基础,它是为了建立一个精度高、几何稳定的测量框架而设计的。
它是由一定数量的控制点(也称为控制站点)组成的一种测量网,在这些控制点上通过准确测量和数据处理,建立起相应的坐标体系和相对位置关系。
通过这些控制点可以实现工程中各种复杂的测量任务,保证工程测量的精度和可靠性。
本文将针对工程平面控制网的建立和维护,提出一个系统的方案,包括测量方法、控制点布设、数据处理和质量控制等方面的内容。
二、控制点布设1. 控制点选择控制点的选择应考虑到工程的几何特征、地形地貌、测量任务的要求以及辐射传递的可行性等因素。
一般来说,控制点应具有以下特点:具有地理位置确定性、易于观测、地形开阔、无遮挡物、便于安装器材和传输信号。
2. 控制点布设方法根据测量任务的要求,可以采取不同的控制点布设方法。
通常包括直射法、反射法、GPS 定位法等。
在实际工程测量中需要综合考虑测量精度、经济效益等因素选择合适的布设方法。
三、测量方法1. 测量器材的选择根据不同的控制点布设方法,需要选择不同的测量器材。
例如,对于直射法,可以选择全站仪或者经纬仪进行测量;对于GPS定位法,需要使用GPS接收机等设备。
2. 测量操作流程测量操作流程应包括测量准备、目标定位、观测、记录和数据传输等环节。
每个环节都需要严格按照标准程序进行,以保证测量的准确性和可靠性。
四、数据处理1. 数据采集在实际测量过程中,需要对控制点的坐标、地形图、影像图等数据进行采集。
一般可以采用全站仪、GPS接收机、数字相机等设备进行数据采集。
2. 数据处理方法数据处理包括数据清理、配准、检查、比对、坐标转换、模型构建等环节。
需要借助专业的软件工具进行数据处理,如AutoCAD、ArcGIS、Photoshop等。
五、质量控制1. 检查标准对于控制点的布设、测量和数据处理等环节,应制定相应的质量检查标准,以确保数据的准确性和可靠性。

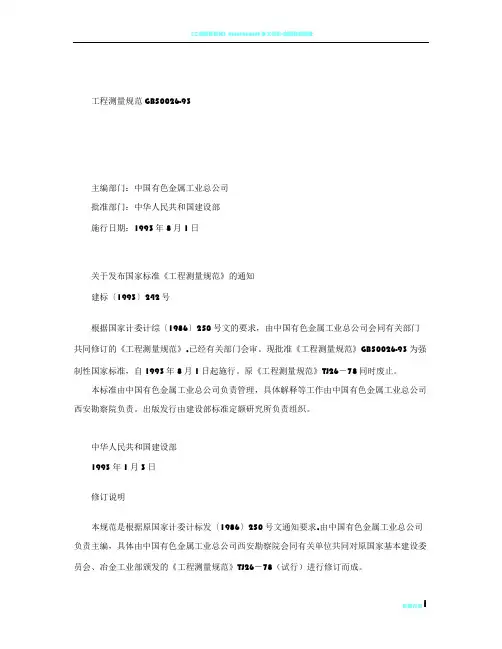

工程测量规范GB50026-93
工程测量规范GB50026-93主编部门:中国有色金属工业总公司批准部门:中华人民共和国建设部施行日期:1993年8月1日关于发布国家标准《工程测量规范》的通知建标〔1993〕242号根据国家计委计综〔1986〕250号文的要求,由中国有色金属工业总公司会同有关部门共同修订的《工程测量规范》,已经有关部门会审。
现批准《工程测量规范》GB50026-93为强制性国家标准,自1993年8月1日起施行。
原《工程测量规范》TJ26-78同时废止。
本标准由中国有色金属工业总公司负责管理,具体解释等工作由中国有色金属工业总公司西安勘察院负责。
出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1993年1月3日修订说明本规范是根据原国家计委计标发〔1986〕250号文通知要求,由中国有色金属工业总公司负责主编,具体由中国有色金属工业总公司西安勘察院会同有关单位共同对原国家基本建设委员会、冶金工业部颁发的《工程测量规范》TJ26-78(试行)进行修订而成。
在修订过程中,修订组经过调查研究,广泛征求全国各地有关单位意见,根据体现政策、技术先进、经济合理、安全适用的要求,保留了原规范适用的条文,删除、修改了不适用或不完全适用的条文,增加了通过鉴定并广泛应用、行之有效的新技术和科研成果,经两次全国性会议讨论修改,最后会同有关部门审查定稿。
修订后的内容共9章40节及7个附录,除保留原规范的总则、平面控制测量、高程控制测量、地形测量、线路测量、绘图复制等章外,增订了施工测量、竣工总图编绘与实测、变形测量;以及地形图的修测,编绘,晒蓝图、静电复印与复照,翻版、晒印刷版与修版,打样与胶印等章节。
调整了原章、节中的内容:平面控制测量中规定了三边网的主要技术要求;电磁波测距中规定了等级导线技术要求;高程控制测量中规定了电磁波测距三角高程测量的技术要求;地形测量中规定了电磁波测距仪极坐标法布设图根点的技术要求、速测仪施测的技术要求;线路测量中规定了各等级线路测量的统一技术规定。
平面控制网的布设
二.二.二 技术设计的内容和方 法
图上设计的方法及主要步骤
图上设计宜在中比例尺地形图【根据测区大小!! 选用一:二五 000~一:一00 000地形图】上进 行!!其方法和步骤如下:
➢ 展绘已知点!! ➢ 按上述对点位的基本要求!!从已知点开始扩展!! ➢ 判断和检查点间的通视!! ➢ 估算控制网中各推算元素的精度!! ➢ 据测区的情况调查和图上设计结果!!写出文字 说明!!并拟定作业计划??
Mi M0
Li L0
M0LiM0
1 Pi
式中!! L i
Li L0
??所以
二. 导 线 网
Li
1 Pi
或
Pi
1 L i2
式中!!Li′是导线长Li以L0为单位时的长度?? 由上式可知!!如果已知线路的权Pi!!则可求出相应的单一线路
的 长度Li′ !!反之如果已知线路长度Li′!!则可求出相应的权Pi??现
现阶段主要采用GPS网结合电磁 波测距导线网的布设方案??
二.一.四 工程平面控制网布设方案
专用控制网的布设特点
专用控制网的用途非常明确!!因此建网时应根据特定的要 求进行控制网的技术设计??例如:
桥梁三角网对于桥轴线方向的精度要求应高于其它方向的精 度!!以利于提高桥墩放样的精度!! 隧道三角网则对垂直于直线隧道轴线方向的横向精度的要求高 于其它方向的精度!!以利于提高隧道贯通的精度!! 用于建设环形粒子加速器的专用控制网!!其径向精度应高于其 它方向的精度!!以利于精确安装位于环形轨道上的磁块??
精 以下图所示的一级导线网为例!!说明如何运用以上公式估算网
度 估
中结点和最弱点的点位精度??图中A!!B!!C为已知点!!N为结 点??各线路长度如图所示??试估计结点N和最弱点W的点 位中误差【不顾及起始数据误差影响】??
第2章 国家大地控制网建立原理
18 /21
第二章
龙岩学院
2.3.1 国家平面控制网的布设原则
1 2 3 4 5 6 7 8 9
10
2.应有足够的精度
控制网的精度应根据需要和可能来确定。作为国 家大地控制网骨干的一等控制网,应力求精度更高些 才有利于为科学研究提供可靠的资料。 为了保证国家控制网的精度,必须对起算数据和 观测元素的精度、网中图形角度的大小等,提出适当 的要求和规定。这些要求和规定均列于《国家三角测 量和精密导线测量规范》(以下简称国家规范)中。
水准面:处于静止状态的水 面。 水平面:与水准面相切的平 面。 铅垂线:重力方向线,铅垂 线是测量工作的基准线。 大地水准面:假设一个静止 不动的海水面延伸并穿过 陆地,包围整个地球,形 成的一个闭合曲面,称为 水准面。
4 /21
第二章
龙岩学院
北极 P
P
1 2 3 4 5 6 7 8 9
10
洋
自转轴 赤道
23 /21
第二章
龙岩学院
2.3.2 国家平面控制网布设方案
1 2 3 4 5 6 7 8 9
10
1.一等三角锁布设方案
一等三角锁是国家大地控制网的骨干,其主要作用是控 制二等以下各级三角测量,并为地球科学研究提供资料。一等 三角锁尽可能沿经纬线方向布设成纵横交叉的网状图形,如下 图所示。
24 /21
10
空间直角坐标系中P2 P 的相当于子午平面直角 坐标系中的y,前者的 OP2 相当于后者的x,并且 二者的经度L相同。
X x cos L Y x sin L Zy
14 /21
第二章
3)空间直角坐标系同大地坐标系的关系
龙岩学院
1 2 3 4 5 6 7 8 9
《平面控制网的布设》课件
电力工程
通过平面控制网布设,确保电力 工程的准确施工和管理。
平面控制网布设的注意事项
1 选择合适的控制点
控制点需要具有良好的可观测性和稳定性。
2 进行布设前的检查
在实际布设之前需要对控制点进行检查,确保其准确性。
3 合理选择布设方法
根据实际情况选择最合适的布设方法。
结论和总结
平面控制网的布设是测量工作的基础,具有重要的实际意义和应用价值。
《平面控制网的布设》 PPT课件
本PPT课件将介绍平面控制网的布设,包括定义和重要性,布设的基本原则和 方法,常见问题与解决方法,实例,注意事项,以及结论和总结。
平面控制网的定义和重要性
1 定义
平面控制网是为了控制和测量平面形状和位置而建立的一种测量网络。
2 重要性
平面控制网可以提供准确的地理信息,用于地图制作、工程测量、航空摄影等领域。
平面控制网布设的基本原则
1 准确性
布设过程中需要保证控制点的准确性,以确 保后续测量的准确性。
2 密度
控制点的布设需要考虑到待测区域的大小和 复杂程度,以保证测量的全面性。
3 连续性
控制点的布设需要以连续的方式分布,使得 整个区域都能得到准确的测量。
4 可重复性
布设的控制点需要能够被重复使用,并保持 其准确性与稳定性。
设备误差
解决方法:校准测方法:采用多级控制,根据地形特点合理布设控制点。
测量误差累积
解决方法:布设检查点,检查和修复测量误差。
平面控制网布设的实例
城市规划
通过平面控制网布设,确保城市 规划的准确性和一致性。
公路建设
平面控制网可以提供准确的位置 信息,用于公路建设的规划和施 工。
3.5_典型工程控制网的布设
如果建筑区对施工控制网的精度要求较高,则必须用 归化法来建立方格网。
首先按以上方法放样各方格点。为了求得一大批方格 点的精确坐标,可以采用任何一种控制测量方法即静态 GPS、三角、导线、交会等法,也可以联合应用几种方法 来测量,然后通过严密平差精确计算出各点的实际坐标。
由于水利枢纽工程多建在山区,那里地形复杂, 起伏较大。因此,宜用边角测量方法来建立控制网。
大坝的施工控制网布设在河谷两岸。由于点位分 布在不同高度上,有时与近点不通视,而只能与远 点通视。因此控制网的图形往往很不规则又很复杂。
3.1 平面施工控制网
平面控制网建立的要求:
控制网必须覆盖建筑物施工范围,能满足建筑物的施 工要求;
控制点尽量避开施工的影响,且通视良好; 便于在首级控制网的基础上加密低等级控制点,方便
施工放样; 控制网点在被毁坏后,能方便恢复; 保证控制点的精度能满足要求。
为地面边角网; 全网共有27个点,其中已知点数10个,未知点数17个; 方向和边长观测值数分别为98和88个,多余观测值总数达131个; 平均多余观测分量为0.70; 最大边长为760多米,最短边仅有11.32米。
厂区施工控制网的主要任务是放样各系统工程的中心线
和各系统工程之间的连接建筑物。例如,放样厂房的中心线, 高炉和焦炉的中心线、皮带通廊、铁路和管道等。通过对这 些工程中心线的放样,就将这些工程进行了整体定位。
厂区控制网的精度应能保证这些工程之间相对位置误差 不超过连接建筑物的允许限差,至于各系统工程内部精度要 求很高的大量中心线的放样工作,可单独建立各系统工程的 控制网,如厂房控制网、高炉和焦炉控制网、设备安装专用 控制网等。
工程测量规范GB50026-93
工程测量规范GB50026-93主编部门:中国有色金属工业总公司批准部门:中华人民共和国建设部施行日期:1993年8月1日关于发布国家标准《工程测量规范》的通知建标〔1993〕242号根据国家计委计综〔1986〕250号文的要求,由中国有色金属工业总公司会同有关部门共同修订的《工程测量规范》,已经有关部门会审。
现批准《工程测量规范》GB50026-93为强制性国家标准,自1993年8月1日起施行。
原《工程测量规范》TJ26-78同时废止。
本标准由中国有色金属工业总公司负责管理,具体解释等工作由中国有色金属工业总公司西安勘察院负责。
出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1993年1月3日修订说明本规范是根据原国家计委计标发〔1986〕250号文通知要求,由中国有色金属工业总公司负责主编,具体由中国有色金属工业总公司西安勘察院会同有关单位共同对原国家基本建设委员会、冶金工业部颁发的《工程测量规范》TJ26-78(试行)进行修订而成。
在修订过程中,修订组经过调查研究,广泛征求全国各地有关单位意见,根据体现政策、技术先进、经济合理、安全适用的要求,保留了原规范适用的条文,删除、修改了不适用或不完全适用的条文,增加了通过鉴定并广泛应用、行之有效的新技术和科研成果,经两次全国性会议讨论修改,最后会同有关部门审查定稿。
修订后的内容共9章40节及7个附录,除保留原规范的总则、平面控制测量、高程控制测量、地形测量、线路测量、绘图复制等章外,增订了施工测量、竣工总图编绘与实测、变形测量;以及地形图的修测,编绘,晒蓝图、静电复印与复照,翻版、晒印刷版与修版,打样与胶印等章节。
调整了原章、节中的内容:平面控制测量中规定了三边网的主要技术要求;电磁波测距中规定了等级导线技术要求;高程控制测量中规定了电磁波测距三角高程测量的技术要求;地形测量中规定了电磁波测距仪极坐标法布设图根点的技术要求、速测仪施测的技术要求;线路测量中规定了各等级线路测量的统一技术规定。
中华人民共和国城乡建设环境保护部 城 市 测 量 规 范
第1.0.9条 在已测有国家三角点和水准点的测区内进行城市测量时,城市控制网宜和国家网进行联结,联结时应对拟利用的国家网点的精度进行具体分析。
国家三角网经分析,其精度能满足城市测量要求时,应直接利用加密或进行必要的改算后加密;若精度不能满足城市测量要求时,也应充分利用其点位的标石及标架,并可选用一个国家网点的座标及一条边的方位角作为城市控制网的起算数据。
第一节 一 般 规 定
第2.1.1条 一般城市平面控制网的布设,应遵循从整体到局部、分级布网、逐级控制的原则。首级网应一次全面布设,加密网视城市建设的主次缓急,可分批分期局部布设。具备条件的城市,亦可布设全面网或越级布网。
第2.1.2条 建立城市平面控制网可采用三角测量、三边测量和导线测量等方法。特殊工程控制网宜采用边角网。
比 例 尺
用 途
1:10000
城市规划设计(城市总体规划、厂址选择、区域位置、方案比较)等
1:5000
1:2000
城市详细规划和工程项目的初步设计等
1:1000
第3.1.2条 在大城市或有地面沉降的城市应建立基岩水准标石作为地方水准原点,并应与国家水准点联测。一般城市可选择一个较为稳固并便于长期保存的国家水准点作为城市水准网的起算点。
第3.1.3条 城市高程控制网的布设,首级网应布设成闭合环线,加密网可布设附合路线、结点网和闭合环。只有在山区等特殊情况下,才允许布设水准支线。
(2.1.4-2)
第三章 城市高程控制测量
第一节 一 般 规 定
第3.1.1条 城市高程控制测量分为水准测量和三角高程测量。水准测量的等级分为二、三、四等,是城市大比例尺测图、城市工程测量和城市地面沉隆观测的基本控制。三角高程测量主要用于山地的高程控制和平面控制网点的高程测定。电磁波测距三角高程测量,根据仪器精度和经过技术设计能满足城市高程控制网的基本精度者,可级水准网的国家水准点作为高级控制时,可选择一个较为稳固的国家水准点作为城市水准网的起算点,同时应充分利用测区内的水准点标石。与国家水准点联结时,其联测精度不应低于城市首级水准网的观测精度。
控制网布设的基本形式
GNSS 网宜布设为全面网,当需增设骨架网加强控制网精度 时,也可分级布网。城市或工程GNSS网按与邻点的平均距离和 精度划分为二、三、四等和一、二级GNSS网。 GNSS网的点与点之间不要求通视,但需考虑常规测量方法 加密时的应用,每个点应有一个以上通视方向。
1 /20
昆明冶金高等专科学校测绘学院
2 /20
昆明冶金高等专科学校测绘学院
2)闭合导线 闭合导线是从一个已知控制点出发,最后仍旧回到这一点, 见图
3)导线网 导线网是由若干条导线汇合,形成一个或多个节点,见图
3 /20
昆明冶金高等专科学校测绘学院
4)支导线 支导线是从一个已知控制点出发,既不附合到另一 个已知控制点,也不回到原来的起始点。支导线没有检 核条件,不易发现错误,故一般不宜采用,见图。
4 /20
昆明冶金高等专科学校测绘学院
3.三角形网的布设形式
2008 年开始施行的《工程测量规范》中将传统的三角网、 测边网和边角网统称为三角形网,这是由一系列相连的三角 形构成的测量控制网。三角形网测量是通过测定三角形网中 各三角形的顶点水平角、边的长度,来确定控制点位置的方 法。
5 /20
昆明冶金高等专科面控制网和高程控制网,大都是在国家一、 二等网的基础上加密的。控制网的布设,应从实际出发,根据 不同的情况和要求选择适宜的布设方案。
(一)平面控制网的布设形式
平面控制测量的形式主要有:卫星定位测量、导线测量、 三角形网测量。
1、GNSS网的布设形式
2.导线网的布设形式 在局部较小的范围内,特别是在隐蔽地区、城市街区、地下工 程以及GNSS接收机天线接收信号受限的区域,用电磁波测距导 线布设控制网的方法就显得特别实用。导线(网)的基本形式 为: 1)单一附和导线 附和导线都有附和条件。如图中,(a)为方位附和导线;(b)为 坐标附和导线,也叫无定向导线;(c)为方位坐标附和导线。
《工程测量规范》word版
工程测量规范总则第2章平面控制测量2.1一般规定2.2设计、选点、造标与埋石2.3水平角观测2.4距离测量2.5 内业计算第3章高程控制测量3.1一般规定3.2水准测量3.3电磁波测距三角高程第4章地形测量4.1一般规定4.2图根控制测量4.3一般地区地形测图4.4城镇居住区地形测图第四节城镇居住区地形测图4.5工矿区现状图测量4.6水域地形测量4.7地形图的修测第5章线路测量5.1一般规定5.2铁路、公路测量5.3架空索道测量5.4自流和压力管线测量5.5架空送电线路测量第6章绘图与复制6.1一般规定6.2绘图6.3编绘6.4晒蓝图、静电复印与复照6.5翻版、晒印刷版与修版6.6打样与胶印第7章施工测量7.1一般规定7.2施工控制测量7.3工业与民用建筑施工放样7.4灌注桩、界桩与红线测量7.5水工建筑物施工测量第8章竣工总图的编绘与实测8.1一般规定8.2竣工总图的编绘8.3竣工总图的实测第9章变形测量9.1一般规定9.2水平位移监测网9.3垂直位移监测网9.4水平位移测量9.5垂直位移测量9.6内业计算及成果整理附录一本规范名词解释附录二平面控制点标志及标石的埋设规格附录三方向观测法度盘和测微器附录四高程控制点标志及标石的埋设规格附录五建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式附录六基础相对倾斜值和基础挠度计算公式附录七本规范用词说明第1章总则第1.0.1 条为了统一工程测量的技术要求,及时、准确地为工程建设提供正确的测绘资料,保证其成果、成图的质量符合各个测绘阶段的要求,适应工程建设发展的需要,制订本规范。
第1.0.2 条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
其内容包括控制测量,采用非摄影测量方法的1∶500~1∶5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
对于测图面积大于50K㎡的1∶5000比例尺地形图,在满足工程建设对测图精度要求的条件下,宜按国家测绘局颁发的现行有关规范执行。
控制网的布设形式
§1.3 控制网的布设形式1.3.1水平控制网的布设形式1.三角网1)网形在地面上选定一系列点位1,2,…,使互相观测的两点通视,把它们按三角形的形式连接起来即构成三角网。
如果测区较小,可以把测区所在的一部分椭球面近似看做平面,则该三角网即为平面上的三角网(图1-4)。
三角网中的观测量是网中的全部(或大部分)方向值(有关方向值的观测方法见第三章),图1-4中每条实线表示对向观测的两个方向。
根据方向值即可算出任意两个方向之间的夹角。
若已知点1的平面坐标(11,y x ),点1至点2的平面边长2,1s ,坐标方位角2,1α,便可用正弦定理依次推算出所有三角网的边长、各边的坐标方位角和各点的平面坐标。
这就是三角测量的基本原理和方法。
以图1-4为例,待定点3的坐标可按下式计算CB s s sin sin 2,13,1= (1-1) A +=2,13,1αα (1-2)⎪⎭⎪⎬⎫=∆=∆3,13,13,13,13,13,1sin cos ααs y s x (1-3) ⎪⎭⎪⎬⎫∆+=∆+=3,1133,113y y y x x x (1-4) 即由已知的2,1s ,2,1α,1x ,1y 和各角观测值的平差值A ,B ,C 可推算求得3x ,3y 同理可依次求得三角网中其他各点的坐标。
2)起算数据和推算元素为了得到所有三角点的坐标,必须已知三角网中某一点的起算坐标(11,y x ),某一起算边长2,1s 和某一边的坐标方位角2,1α,我们把它们统称为三角测量的起算数据(或元素)。
在三角点上观测的水平角(或方向)是三角测量的观测元素。
由起算元素和观测元素的平差值推算出的三角形边长、坐标方位角和三角点的坐标统称为三角测量的推算元素。
3)工程测量中三角网起算数据的获得在工程测量中,三角网起算数据可由下列方法求得:图1-4(1)起算边长当测区内有国家三角网(或其他单位施测的三角网)时,若其精度满足工程测量的要求,则可利用国家三角网边长作为起算边长。
平面控制网的布设
国家平面控制网布设方案
根据国家平面控制网施测时的测绘技术水平, 我国决定采取传统的三角网作为水平控制网 的基本形式,只是在青藏高原特殊困难的地 区布设了一等电磁波测距导线。国家三角网 的布设方案分为一、二、三、四等4个等级。
国家平面控制网布设方案
一.一等三角锁布设方案
一等三角锁是国家大地控制网的骨干, 其主要作用是控制二等以下各级三角 测量,并为地球科学研究提供资料。 一等三角锁尽可能沿经纬线方向布设 成纵横交叉的网状图形,如下图所示。
2.1.4 工程平面控制网布设方案
专用控制网的布设特点
专用控制网的用途非常明确,因此建网时应根据特定的要求进 行控制网的技术设计。例如: 桥梁三角网对于桥轴线方向的精度要求应高于其他方向的精度,以利 于提高桥墩放样的精度; 隧道三角网则对垂直于直线隧道轴线方向的横向精度的要求高于其他 方向的精度,以利于提高隧道贯通的精度; 用于建设环形粒子加速器的专用控制网,其径向精度应高于其他方向 的精度,以利于精确安装位于环形轨道上的磁块。
于
。
一等锁一般采用单三角锁。根据地形条件,也可组成大 地四边形或中点多边形,但对于不能显著提高精度的长 对角线应尽量避免。一等锁的平均边长,山区一般约为 25km,平原区一般约为20km。
一等三角锁布设方案
2.1.2 国家平面控制网布设方案
2.二等三角锁、网布设方案
二等三角网是在一等锁控制下布设的,它是国家三角网 的全面基础,同时又是地形测图的基本控制。因此,必须 兼顾精度和密度两个方面的要求。
2.1.2 国家平面控制网布设方案 2.二等三角锁、网布设方案 图a 图b
2.1.2 国家平面控制网布设方案
3.三、四等三角网布设方案
在一等三角锁和二等基本锁控制下,布设平均边长约为13km 的二等补充网。按三角形闭合差计算所得的测角中误差小于士2.5"。
控制测量
15.大地坐标系和天文坐标系各以什么作基准面和基准线?
16.试推证卯酉圈、子午圈曲率半径的计算公式。
17.B≠00的平行圈是否有可能是法截线?为什么?
18.卯酉圈曲率半径N与子午圈曲率半径M何时有最大值?何时有最小值?
19,为什么说任意方向法截线曲率半径随A的变化是以900为周期的?这
9.在进行三、四等水准测量时,为什么要求前后视距差不得大于所规定的限差?
10.什么是水准仪的角误差和交叉误差?这两项误差各对观测成果有何影响?如何检验和校正?
11.试述精密水准测量中的各种误差来源?
12.大地测量上使用哪几种高程系统?说明各种高程系统的意义及相互关系?如何求地面上一点在各高程系统中的高程值?
1.电磁波测距仪有哪些分类方法?各是如何分类的?
2.电磁波测距仪表示标称精度的公式有哪些?
3.为什么电磁波测距仪一般都采用两个以上的测尺频率?利用单一频率能否进行距离测量?为什么?
4.相位式测距仪测距的求距基本公式和基本原理是什么?试简述其中的N值确定方法。
5.试述相位测距法的测距公式,并指出其中哪些是已知参数,哪些是经测算获得的参数,它们是如何获得的。
5.正确理解光学测微器行差的意义、测定行差的基本原理,在观测结果中如何进行行差改正?在行差测定过程中,要将照准部安置在不同的度盘位置上,为什么?
6.设某方向用J2经纬仪(i=20′)测得的读数为214°56′22.8″
,该仪器测微器行差为+2.6″,求改正后方向读数值。
7.什么是经纬仪的三轴误差?如何测定?它们对水平角观测有何影响?在观测时采用什么措施来减弱或消除这些影响?
13.何谓水平折光差?为什么说由它引起的水平方向观测误差呈系统误差性质?在作业中应采取什么措施来减弱其影响?
工程测量规范最新版本
工程测量规范GB50026-93第1章总则第2章平面控制测量2.1 一般规定2.2 设计、选点、造标与埋石2.3 水平角观测2.4 距离测量2.5 内业计算第3章高程控制测量3.1 一般规定3.2 水准测量3.3 电磁波测距三角高程第4章地形测量4.1 一般规定4.2 图根控制测量4.3 一般地区地形测图4.4 城镇居住区地形测图第四节城镇居住区地形测图4.5 工矿区现状图测量4.6 水域地形测量4.7 地形图的修测第5章线路测量5.1 一般规定5.2 铁路、公路测量5.3 架空索道测量5.4 自流和压力管线测量5.5 架空送电线路测量第6章绘图与复制6.1 一般规定6.2 绘图6.3 编绘6.4 晒蓝图、静电复印与复照6.5 翻版、晒印刷版与修版6.6 打样与胶印第7章施工测量7.1 一般规定7.2 施工控制测量7.3 工业与民用建筑施工放样7.4 灌注桩、界桩与红线测量7.5 水工建筑物施工测量第8章竣工总图的编绘与实测8.1 一般规定8.2 竣工总图的编绘8.3 竣工总图的实测第9章变形测量9.1 一般规定9.2 水平位移监测网9.3 垂直位移监测网9.4 水平位移测量9.5 垂直位移测量9.6 内业计算及成果整理附录一本规范名词解释附录二平面控制点标志及标石的埋设规格附录三方向观测法度盘和测微器附录四高程控制点标志及标石的埋设规格附录五建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式附录六基础相对倾斜值和基础挠度计算公式附录七本规范用词说明工程测量规范-总则工程测量规范第1章总则第1.0.1 条为了统一工程测量的技术要求,及时、准确地为工程建设提供正确的测绘资料,保证其成果、成图的质量符合各个测绘阶段的要求,适应工程建设发展的需要,制订本规范。
第1.0.2 条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
其内容包括控制测量,采用非摄影测量方法的1∶500~1∶5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
