CCD的电荷转移方式
以三相ccd为例说明其中电荷转移的基本原理

以三相ccd为例说明其中电荷转移的基本原理1. 引言1.1 概述引言部分旨在介绍本文的主题和背景,即以三相CCD为例来说明其中电荷转移的基本原理。
我们将通过对三相CCD的介绍、电荷转移技术基础和三相CCD 的工作原理进行详细阐述,以帮助读者更好地了解电荷转移在CCD中的应用。
1.2 文章结构本文将按照以下结构进行组织和阐述:- 第2部分将介绍三相CCD的定义与原理,包括其基本概念和工作原理,并对其结构组成进行详细解析。
此外,我们还将探讨三相CCD在不同领域中的应用情况。
- 第3部分将着重介绍电荷转移技术基础。
首先,我们会解析电荷的概念,并简要叙述电荷转移机制。
然后,我们会分析电荷转移技术在CCD中的应用情况。
- 第4部分将深入讲解三相CCD的工作原理。
我们将探讨光电子产生过程,并详细描述像素单元的信号读取流程。
此外,我们还会探讨信号增强与噪声抑制方法在CCD中的应用。
- 第5部分将对三相CCD的未来发展进行展望,并总结本文的主要观点和论述内容。
同时,我们会指出研究工作的不足之处,并提出未来改进方向的建议。
1.3 目的本文旨在通过以三相CCD为例,详细介绍其中电荷转移的基本原理,从而提高读者对于电荷转移技术在CCD中应用的理解。
通过阐述其工作原理、光电子产生过程、信号读取流程等方面内容,帮助读者深入了解并掌握该领域相关知识。
此外,通过对未来发展进行展望和提出改进方向,促进该技术更加广泛和有效地应用于实际生活和工作场景中。
2. 三相CCD介绍2.1 定义与原理三相CCD(Charge-Coupled Device)是一种集成电路器件,用于光学图像采集和信号转换的器件。
它由多个像素单元组成,每个像素单元能够将光信号转换为电荷,并通过电荷转移技术将这些电荷逐级传输到最后的读出电路中。
其原理基于半导体材料对光的敏感性,当光照射到CCD上时,能量激发半导体内部的电子。
这些激发的电子被捕获并储存在像素单元中。
ccd传感器的工作原理

ccd传感器的工作原理
CCD传感器(Charge-Coupled Device)是一种光电传感器(photodetector),可以将光信号转化为电信号。
CCD传感器
的工作原理如下:
1. 光子的转换:当光子照射到CCD传感器的表面时,光子会
激发半导体材料中的电子。
这种激发通常通过半导体材料的带隙来完成,带隙内的电子会从价带跃迁到导带中。
2. 像素阵列:CCD传感器由一个或多个相互连接的光敏元件
组成的像素阵列。
每个像素都能够独立地感测光信号。
3. 图像转换:光子转化为电子之后,电子将被收集到每个像素上的感光电荷积累区域(photosensitive charge accumulation region)中。
4. 场区清空:当CCD传感器工作时,通过施加适当的电压,
将感光电荷逐个转移到传感器底部的储藏区域(storage area)。
这个过程通常被称为场区清空(field clearing)。
5. 信号转移:感光电荷被转移到储藏区域后,通过施加电场扫描信号逐个传输到传感器的输出端。
这个过程涉及CCD传感
器中的带电粒子的移动,从而形成电压信号。
6. 电荷读出:将感光电荷转移并累计到输出端后,可以通过读取电压信号来测量光信号的强度。
读出过程中,电荷被转化为电压,然后通过增益放大器等电路进行信号放大和处理,最终
转化为数字信号。
总结起来,CCD传感器通过将光信号转化为电荷,再将电荷转移到输出端进行读取,实现对光信号的转换和放大。
这种工作原理使得CCD传感器在摄影、视频和其他光学应用中得到广泛应用。

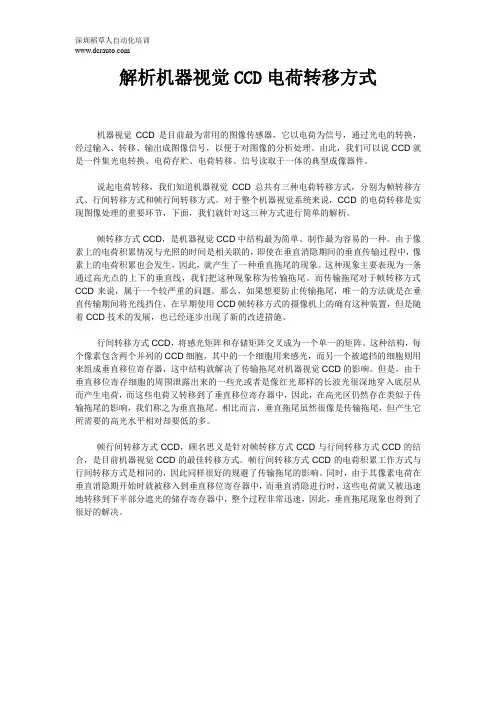

解析机器视觉CCD电荷转移方式

深圳稻草人自动化培训解析机器视觉CCD电荷转移方式机器视觉CCD是目前最为常用的图像传感器,它以电荷为信号,通过光电的转换,经过输入、转移、输出成图像信号,以便于对图像的分析处理。
由此,我们可以说CCD就是一件集光电转换、电荷存贮、电荷转移、信号读取于一体的典型成像器件。
说起电荷转移,我们知道机器视觉CCD总共有三种电荷转移方式,分别为帧转移方式、行间转移方式和帧行间转移方式。
对于整个机器视觉系统来说,CCD的电荷转移是实现图像处理的重要环节,下面,我们就针对这三种方式进行简单的解析。
帧转移方式CCD,是机器视觉CCD中结构最为简单、制作最为容易的一种。
由于像素上的电荷积累情况与光照的时间是相关联的,即使在垂直消隐期间的垂直传输过程中,像素上的电荷积累也会发生,因此,就产生了一种垂直拖尾的现象。
这种现象主要表现为一条通过高光点的上下的垂直线,我们把这种现象称为传输拖尾。
而传输拖尾对于帧转移方式CCD来说,属于一个较严重的问题。
那么,如果想要防止传输拖尾,唯一的方法就是在垂直传输期间将光线挡住,在早期使用CCD帧转移方式的摄像机上的确有这种装置,但是随着CCD技术的发展,也已经逐步出现了新的改进措施。
行间转移方式CCD,将感光矩阵和存储矩阵交叉成为一个单一的矩阵。
这种结构,每个像素包含两个并列的CCD细胞,其中的一个细胞用来感光,而另一个被遮挡的细胞则用来组成垂直移位寄存器,这中结构就解决了传输拖尾对机器视觉CCD的影响。
但是,由于垂直移位寄存细胞的周围泄露出来的一些光或者是像红光那样的长波光很深地穿入底层从而产生电荷,而这些电荷又转移到了垂直移位寄存器中,因此,在高光区仍然存在类似于传输拖尾的影响,我们称之为垂直拖尾。
相比而言,垂直拖尾虽然很像是传输拖尾,但产生它所需要的高光水平相对却要低的多。
帧行间转移方式CCD,顾名思义是针对帧转移方式CCD与行间转移方式CCD的结合,是目前机器视觉CCD的最佳转移方式。

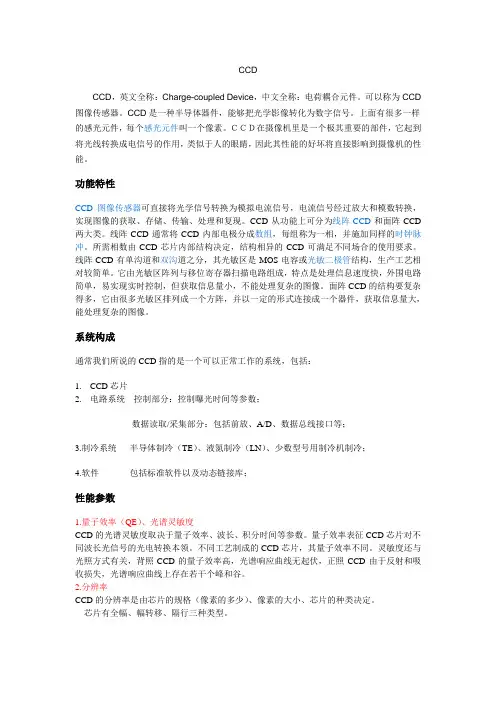

CCD基本原理

CCDCCD,英文全称:Charge-coupled Device,中文全称:电荷耦合元件。
可以称为CCD 图像传感器。
CCD是一种半导体器件,能够把光学影像转化为数字信号。
上面有很多一样的感光元件,每个感光元件叫一个像素。
CCD在摄像机里是一个极其重要的部件,它起到将光线转换成电信号的作用,类似于人的眼睛,因此其性能的好坏将直接影响到摄像机的性能。
功能特性CCD图像传感器可直接将光学信号转换为模拟电流信号,电流信号经过放大和模数转换,实现图像的获取、存储、传输、处理和复现。
CCD从功能上可分为线阵CCD和面阵CCD 两大类。
线阵CCD通常将CCD内部电极分成数组,每组称为一相,并施加同样的时钟脉冲。
所需相数由CCD芯片内部结构决定,结构相异的CCD可满足不同场合的使用要求。
线阵CCD有单沟道和双沟道之分,其光敏区是MOS电容或光敏二极管结构,生产工艺相对较简单。
它由光敏区阵列与移位寄存器扫描电路组成,特点是处理信息速度快,外围电路简单,易实现实时控制,但获取信息量小,不能处理复杂的图像。
面阵CCD的结构要复杂得多,它由很多光敏区排列成一个方阵,并以一定的形式连接成一个器件,获取信息量大,能处理复杂的图像。
系统构成通常我们所说的CCD指的是一个可以正常工作的系统,包括:D芯片2.电路系统控制部分:控制曝光时间等参数;数据读取/采集部分:包括前放、A/D、数据总线接口等;3.制冷系统半导体制冷(TE)、液氮制冷(LN)、少数型号用制冷机制冷;4.软件包括标准软件以及动态链接库;性能参数1.量子效率(QE)、光谱灵敏度CCD的光谱灵敏度取决于量子效率、波长、积分时间等参数。
量子效率表征CCD芯片对不同波长光信号的光电转换本领。
不同工艺制成的CCD芯片,其量子效率不同。
灵敏度还与光照方式有关,背照CCD的量子效率高,光谱响应曲线无起伏,正照CCD由于反射和吸收损失,光谱响应曲线上存在若干个峰和谷。
2.分辨率CCD的分辨率是由芯片的规格(像素的多少)、像素的大小、芯片的种类决定。
ccd是什么

ccd是什么CCD 是电荷耦合器件(Charge-Coupled Device)的缩写。
它是一种使用在图像传感器和高速数据转移领域的技术。
CCD 在图像传感器和摄像机中广泛应用,因为它的可靠性和高质量图像输出。
本文将介绍 CCD 的原理、应用和发展趋势。
一、CCD 的原理CCD 是一种半导体器件,其工作原理基于电荷的轨迹和传输。
CCD 由一系列的电荷传输节点和电极组成。
当光子进入 CCD 的光敏区域时,它会产生电荷。
电荷被控制电极和传输电极捕捉,然后通过电荷耦合和转移来传输到读取电极。
最后,电荷被转换成电压信号并传输到 AD 转换器进行数字化。
CCD 的核心是光敏区域,也称为像素阵列。
每个像素都是一个光敏元件,可以将入射的光子转化为电荷。
这个过程称为光电转换。
光子的能量越高,产生的电荷就越多。
因此,在 CCD 中,每个像素的电荷量可以表示光的强度。
二、CCD 的应用1. 数码相机:CCD 是数码相机中最常用的图像传感器。
它能够捕捉高质量、高分辨率的图像,并提供良好的色彩还原能力。
由于 CCD 能够对光的强度进行准确测量,因此它在摄影领域得到广泛应用。
2. 星空观测:CCD 能够捕捉微弱的星光信号,并转化为可见的图像。
这使得天文学家能够观测到远离地球的星体,研究星体的性质和演化过程。
3. 医学影像:CCD 在医学影像领域发挥着重要作用。
例如,CCD可以用于光学显微镜和内窥镜等设备,捕捉并放大被观察组织的图像。
这对于医生进行疾病诊断和治疗决策至关重要。
4. 太阳能电池板:在太阳能电池板中,CCD 被用作表面缺陷检测工具。
它可以检测表面缺陷,提高太阳能电池板的效率和耐久性。
5. 科学研究:CCD 在科学研究中发挥重要作用。
例如,在光学显微镜和电子显微镜中,CCD 能够捕捉微小的结构和颗粒,并提供高分辨率的图像。
三、CCD 的发展趋势1. 提高分辨率:随着科技的不断进步,对于图像质量的要求也越来越高。
未来的 CCD 将会追求更高的分辨率,以捕捉更多细节和精确的图像。
CCD的基本工作原理

CCD的基本工作原理CCD的基本工作原理CCD的基本工作原理CCD(Charged Coupled Device,电荷耦合器件)是由一系列排得很紧密的MOS电容器组成。
它的突出特点是以电荷作为信号,实现电荷的存储和电荷的转移。
因此,CCD工作过程的主要问题是信号电荷的产生、存储、传输和检测[1]。
以下将分别从这几个方面讨论CCD器件的基本工作原理。
1.1 MOS电容器CCD是一种固态检测器,由多个光敏像元组成,其中每一个光敏像元就是一个MOS(金属—氧化物—半导体)电容器。
但工作原理与MOS晶体管不同。
CCD中的MOS电容器的形成方法是这样的[2]:在P型或N型单晶硅的衬底上用氧化的办法生成一层厚度约为100~150nm的SiO2绝缘层,再在SiO2表面按一定层次蒸镀一金属电极或多晶硅电极,在衬底和电极间加上一个偏置电压(栅极电压),即形成了一个MOS 电容器CCD一般是以P型硅为衬底,在这种P型硅衬底中,多数载流子是空穴,少数载流子是电子。
在电极施加栅极电压VG之前,空穴的分布是均匀的,当电极相对于衬底施加正栅压VG时,在电极下的空穴被排斥,产生耗尽层,当栅压继续增加,耗尽层将进一步向半导体内延伸,这一耗尽层对于带负电荷的电子而言是一个势能特别低的区域,因此也叫做“势阱”。
在耗尽状态时,耗尽区电子和空穴浓度与受主浓度相比是可以忽略不计的,但如正栅压VG 进一步增加,界面上的电子浓度将随着表面势成指数地增长,而表面势又是随耗尽层宽度成平方率增加的。
这样随着表面电势的进一步增加,在界面上的电子层形成反型层。
而一旦出现反型层,MOS就认为处于反型状态(如图3 —1所示)。
显然,反型层中电子的增加和因栅压的增加的正电荷相平衡,因此耗尽层的宽度几乎不变。
反型层的电子来自耗尽层的电子—空穴对的热产生过程。
对于经过很好处理的半导体材料,这种产生过程是非常缓慢的。
因此在加有直流电压的金属板上叠加小的交流信号时,反型层中电子数目不会因叠有交流信号而变化。
ccd电荷转移

ccd电荷转移
CCD电荷转移是CCD图像传感器中非常重要的一个过程。
以下是CCD电荷转移的原理:
1.势阱的形成:当光线进入CCD的像素区域时,光子被吸收并产生电子-空穴对。
电子在外电场的作用下向势低的一侧移动,而空穴则向势高的一侧移动。
这样,在像素区域形成了电荷分布不均匀的区域,即光电感受区。
2.电荷的积累:在光电感受区,电子-空穴对不断产生并被分离,电荷逐渐积累。
3.电荷的转移:当电荷积累到一定程度时,可以通过电势控制将电荷一步步传递到读出电路中。
这个过程就是CCD的电荷转移过程。
在电荷转移过程中,主要有三种电荷转移办法,分别为帧转移(FT)办法、行间转移(IT)办法和帧行间转移(FIT)办法。
以上信息仅供参考,建议咨询专业人士获取更准确的信息。
ccd常用的转移方式

ccd常用的转移方式CCD(Charge-Coupled Device)是一种常见的图像传感器,广泛应用于数码相机、手机摄像头和科学仪器等领域。
CCD传感器的工作原理是将光信号转化为电荷信号,并通过转移方式将电荷信号读出和处理。
本文将介绍CCD常用的转移方式。
一、线阵转移方式线阵转移方式是CCD最常见的一种转移方式,适用于单行像素的CCD传感器。
在线阵转移方式中,光信号通过逐行扫描的方式被读出。
首先,CCD传感器的每个像素单元将光信号转化为电荷信号,并存储在各自的电荷积累区中。
然后,通过逐行转移的方式,将电荷信号从一个像素单元传递到相邻的像素单元中,最终将信号传递到输出电荷耦合器件(output charge-coupled device,OCCD)中进行读出和处理。
二、面阵转移方式面阵转移方式适用于具有多行和多列像素的CCD传感器,常见于数码相机和手机摄像头中。
在面阵转移方式中,光信号通过逐行逐列的方式被读出。
首先,光信号被转化为电荷信号,并存储在各自的电荷积累区中。
然后,通过逐行转移的方式,将每行的电荷信号传递到相邻的行中,再通过逐列转移的方式,将每列的电荷信号传递到相邻的列中,最终将信号传递到输出电荷耦合器件中进行读出和处理。
三、延迟线转移方式延迟线转移方式是一种特殊的转移方式,适用于一些特殊的应用场景。
在延迟线转移方式中,CCD传感器的电荷积累区和输出电荷耦合器件之间通过延迟线相连。
光信号被转化为电荷信号后,首先存储在电荷积累区中,然后通过延迟线的作用,将电荷信号传递到输出电荷耦合器件中进行读出和处理。
四、桶式转移方式桶式转移方式是一种特殊的转移方式,适用于一些高速和高灵敏度的应用场景。
在桶式转移方式中,CCD传感器的每个像素单元之间通过垂直传输区相连。
光信号被转化为电荷信号后,首先存储在各自的电荷积累区中,然后通过垂直传输区的作用,将电荷信号传递到输出电荷耦合器件中进行读出和处理。
CCD常用的转移方式包括线阵转移方式、面阵转移方式、延迟线转移方式和桶式转移方式。
简述ccd的工作原理

简述ccd的工作原理
CCD(Charge Coupled Device)是一种光电转换器件,其工作
原理如下:
CCD由一系列电荷传递单元组成,每个传递单元由一个金属
场效应晶体管(MOSFET)和一个放电结构组成。
当光照射到CCD上时,光子通过光学系统进入CCD的光敏区域,然后将
光子转化为电子。
在CCD的光敏区域内,光子对半导体材料中的价带电子进行
激发,使其跃迁到导带,创建电子空穴对。
然后,电子会因为正偏压而受到聚集,形成电荷包。
随着外部时钟信号的输入,通过改变MOSFET的栅极电压,
可以控制电荷在传递单元之间的转移。
电荷从一个传递单元向相邻传递单元传输,直到到达读出单元。
读出单元中有一个增益放大器,将传输的电荷转换为电压信号。
然后,通过模数转换器将电压信号转化为数字信号,进而被处理和存储。
总的来说,CCD的工作原理是通过将光子转化为电荷,并通
过传递单元和读出单元的传输和转换,将光信号转化为电压信号,最终实现信号的处理和存储。
CCD工作原理

CCD工作原理CCD(Charge-Coupled Device)是一种用于图像传感和信号处理的半导体器件。
它是由一系列电荷耦合的电容器组成,可以将光信号转换为电荷信号,并通过逐行读取的方式将图像信息传输到后续的信号处理电路中。
CCD工作原理可以分为光电转换和信号传输两个过程。
1. 光电转换过程:当光线照射到CCD芯片上时,光子会激发CCD中的感光元件(像元)产生电荷。
每个像元都由一个光敏二极管和一个储存电荷的电容器组成。
光敏二极管的PN结在光照下会产生电子-空穴对,电子会被感应电场收集到电容器中,而空穴则被收集到相邻的电容器中。
光照越强,产生的电子-空穴对就越多,电容器中储存的电荷也就越多。
2. 信号传输过程:CCD芯片中的像元排列成一个二维阵列,通常是以行和列的形式组织。
在信号传输过程中,每一行的像元电荷会被逐行转移到相邻的像元中,最终传输到芯片的输出端。
这个过程通过逐行移位寄存器(shift register)来实现。
逐行移位寄存器中的电荷传输门根据时钟信号的控制,将每一行的电荷逐个传输到相邻行的像元中,直到传输到输出端。
CCD工作原理的关键在于电荷的传输和储存。
通过逐行读取的方式,CCD可以将图像信息转换为电荷信号,并通过后续的信号处理电路进行放大、滤波、数字化等处理,最终得到高质量的图像输出。
CCD技术在数码相机、摄像机、天文学观测等领域得到广泛应用。
其优点包括高灵敏度、低噪声、宽动态范围和较高的分辨率。
然而,CCD也存在一些局限性,例如动态范围受限、暗电流效应和较高的功耗等。
随着CMOS(Complementary Metal-Oxide-Semiconductor)技术的发展,CMOS图像传感器逐渐取代了CCD,在一些应用领域中具有更大的优势。
总结:CCD工作原理是将光信号转换为电荷信号,并通过逐行读取的方式传输到后续的信号处理电路中。
它通过光电转换和信号传输两个过程实现图像的捕捉和传输。
ccd传感器的工作原理

ccd传感器的工作原理
CCD传感器是一种电荷耦合器件(Charge-Coupled Device),其工作原理是基于电荷积累和移位的原理。
下面将具体介绍CCD传感器的工作原理。
1. 光电转换:CCD传感器的表面覆盖着一个光敏元件阵列,
也就是一个大型的光电二极管阵列。
当光线照射到这个阵列上时,光子会激发阵列中的光电二极管产生电荷。
2. 电荷转移:CCD传感器中的每一个像素都由多个电荷转移
器件组成,其中最重要的是垂直传输器件和水平传输器件。
当光电二极管中的电荷被激发后,通过垂直传输器件,电荷会被快速地传输到垂直传输寄存器中。
然后,通过水平传输器件,电荷会依次传输到图像存储区域。
3. 信号放大和采样:在图像存储区域中,电荷会被放大和采样。
放大是为了增强电荷的弱信号,使得它能够被检测和分析。
采样则是通过模拟到数字转换器(ADC)将电荷转化为对应的
数字信号。
4. 数据读取和输出:经过放大和采样后,数字信号会被读取并输出。
通常,CCD传感器会以行读取的方式进行,即逐行地
读取图像数据。
读取过程中,水平传输器件会将电荷从图像存储区域传输到输出寄存器,然后输出到外部的数字处理器或存储器。
需要注意的是,CCD传感器的工作原理是基于电荷的传输和
转换,它可以高效地捕捉到光信号并将其转化为数字信号,从而实现图像的获取和处理。
CCD工作原理

CCD工作原理电荷耦合器件(Charge Coupled Device)的突出特点是以电荷作为信号,而不同于其他大多数器件是以电流或电压为信号。
CCD的基本功能是电荷的存储和电荷的转移。
因此,其工作过程中的主要问题是信号电荷产生存储传输和检测。
CCD有两种基本类型:一是电荷包存储在半导体与绝缘层之间的界面,并沿界面传输,这类器件称为表面沟道CCD(简称SCCD);二是电荷包存储在离半导体表面一定深度的体内,并在半导体体内沿一定方向传输,这类器件称为体沟道或埋沟道器件(简称BCCD)。
下面我们以SCCD为例来说明CCD工作原理。
1.1 电荷的存储与耦合1.1.1 电荷存储CCD的基本构成单元是MOS(金属-氧化物-半导体)结构。
如图1-1(a)所示,在栅极施加正偏压U G之前,p型半导体中空穴多数载流子的分布是均匀的。
当栅极施加正偏压U G(此时U G小于p型半导体的阈值电压U th)后,空穴被排斥,产生耗尽区,如图1-1(b)所示。
偏压U G继续增加,耗尽区将进一步向半导体内延伸。
当U G>U th时,半导体与绝缘体界面上的电势(常称为表面势,用ФS表示)变得如此之高,以致于将半导体内的电子(少数载流子)吸引到表面形成一层极薄的(约10-2mm)但电荷浓度很高的反型层,如图1-1(c)所示。
反型层电荷的存在表明了MOS结构存储电荷的功能。
但是,当栅极电压由零突变到高于阈值电压U th时,轻掺杂半导体中的少数载流子很少,不能立即建立反型层。
在不存在反型层的情况下,耗尽区将进一步向体内延伸,而且栅极和衬底之间的绝大部分电压降落在耗尽区上,如果随后可以获得少数载流子,那么耗尽区将收缩,表面势下降,氧化层上的电压增加。
表面势ФS随着反型层电荷浓度Q INV和栅极电压U G的变化而变化,如果表面势ФS与反型电荷浓度Q INS的对应曲线直线性好,说明这两者之间有着良好的反比例线性关系。
这种线性关系很容易用半导体物理中的“势阱”概念来描述。
ccd电荷转移 -回复

ccd电荷转移-回复ccd电荷转移的原理和应用。
【引言】CCD(Charge-Coupled Device,电荷耦合器件)是一种常见的图像传感器,它通过在芯片上转移电荷来捕获图像。
本文将详细介绍CCD电荷转移的原理和应用。
【正文】一、原理1.1 电荷耦合器件简介电荷耦合器件是一种能够将光信号转化为电荷信号的电子器件。
它由一系列平行排列的电荷转移单元和输出电极组成。
其中,电荷转移单元是由一系列浅掺杂、高电阻率的垂直耦合二极管和垂直漏极场效晶体管构成的。
1.2 电荷转移原理CCD电荷转移的原理是利用电场力将光子产生的电荷信号逐个转移到输出电极,并按照一定的时序顺序输出。
电荷转移的过程分为四个阶段:光电子的感光、电荷的集积、电荷的转移和电荷的放大。
1.2.1 光电子的感光CCD的感光单元通常由导电材料和P-N结构组成。
当光照射到导电材料上时,会产生光生载流子,进而在P-N结附近形成电荷积累区。
1.2.2 电荷的集积在感光单元的光电子产生后,电荷会在每个光电子堆积区逐渐积累。
1.2.3 电荷的转移电荷转移是CCD的核心过程,主要通过时钟信号来控制。
在时钟信号的作用下,电荷逐个被转移到旁边的电荷转移单元中。
1.2.4 电荷的放大CCD中每个电荷转移单元都与一个源漏极场效应晶体管相连,用来放大电荷转移时的微弱信号。
通过不断的放大,最终形成可供处理的电压信号。
二、应用2.1 数字摄像机CCD的最主要应用之一是在数字摄像机中。
CCD可以将光信号转化为电荷信号,再通过AD转换器将其转化为数字信号。
这样,就能够实现图像的数字化和存储。
2.2 星敏感器星敏感器是一种能够感知星光并测量星点位置的设备,广泛应用于航天器的姿态控制系统。
CCD作为星敏感器的核心部件,可以捕捉星光并将其转化为电荷信号,从而实现对航天器姿态的测量和调整。
2.3 写字板在电子写字板中,CCD可以用来实现手写信号的捕捉。
它可以将手写的轨迹转化为电荷信号,并通过相关算法进行识别和处理,实现手写内容的数字化。
行间转移 ccd

行间转移 ccdCCD是指电荷耦合器件(Charge-Coupled Device)的简称,它是一种集成电路器件,广泛应用于图像和信号的获取、存储和传输中。
CCD技术的发展,为数字图像的采集和处理提供了重要的技术支持,使得人们能够更加方便地记录和传播图像信息。
CCD的原理是基于电荷在半导体中的传输和存储。
CCD由大量的光敏元件(光电二极管)和多个电荷传输阱组成。
当光照射到光敏元件上时,会产生电子-空穴对,其中的电子会被收集并存储在电荷传输阱中。
通过控制电荷传输阱的电压,可以将电荷从一个传输阱转移到另一个传输阱,实现信号的传输和存储。
CCD的最大特点是具有较高的灵敏度和低噪声。
相比于其他图像传感器,CCD在光敏元件上添加了微小的电容,能够将光信号转换为电荷信号,并通过传输阱传输,避免了由于光电转换引起的信号失真。
此外,CCD还具有较高的动态范围和较低的暗电流,能够提供更加准确和清晰的图像。
CCD的应用十分广泛。
在数码相机领域,CCD是最早被采用的图像传感器之一。
CCD能够捕捉到细节丰富的图像,保持较高的色彩还原度,因此在摄影领域一度占据主导地位。
不过随着CMOS技术的发展,CMOS图像传感器逐渐取代了CCD,在手机摄影领域得到广泛应用。
除了数码相机,CCD还广泛应用于天文学、医学影像、光学检测等领域。
在天文学中,CCD可以通过长时间曝光,捕捉到微弱的星光信号,用于天体观测和天体摄影。
在医学影像中,CCD可以捕捉到高分辨率的X射线图像,用于诊断和手术指导。
在光学检测中,CCD可以用于精密测量和光学成像。
然而,随着科技的不断进步,CCD技术也在不断发展。
目前,CMOS图像传感器在成本、功耗和集成度等方面具有优势,逐渐取代了CCD。
CCD虽然在一些特定领域仍然有优势,但其市场份额不断减少。
总的来说,CCD作为一种重要的图像传感器,对于数字图像的采集和处理起到了重要作用。
其高灵敏度、低噪声和较高的动态范围,使得CCD在一些特定领域仍然具有独特优势。
ccd、cmos数码相机

"数码相机"数码相机的发展真可谓一日千里,近来各种新的感光技术纷纷涌现。
很多数码相机生产厂商大肆宣扬自己的产品像素有多少多少高,画质怎么怎么好。
顾客在选购数码相机时也比较困惑,心里没底。
为了让大家对目前市场上常见的三种数码相机感光芯片"CCD"、CCD、"CMOS"有一个大概的了解,我们对这三种感光元件做了个总结,欢迎各位读者和我们进行探讨。
大部分数码相机使用的感光元件是CCD(ChagreCouledDevice),它的中文名字叫电荷耦合器,是一种特殊的半导体材料。
他是由大量独立的光敏元件组成,这些光敏元件通常是按矩阵排列的。
光线透过镜头照射到CCD上,并被转换成电荷,每个元件上的电荷量取决于它所受到的光照强度。
当你按动快门,CCD将各个元件的信息传送到模/数转换器上,模拟电信号经过模/数转换器处理后变成数字信号,数字信号以一定格式压缩后存入缓存内,此时一张数码照片诞生了。
然后图像数据根据不同的需要以数字信号和视频信号的方式输出。
目前主要有两种类型的CCD光敏元件,分别是线性CCD和矩阵性CCD。
线性CCD用于高分辨率的静态照相机,它每次只拍摄图象的一条线,这与平板扫描仪扫描照片的方法相同。
这种CCD精度高,速度慢,无法用来拍摄移动的物体,也无法使用闪光灯。
因此在很多场合不适用,不在今天我们讨论的范围里。
另一种是矩阵式CCD,它的每一个光敏元件代表图象中的一个像素,当快门打开时,整个图象一次同时曝光。
通常矩阵式CCD用来处理色彩的方法有两种。
一种是将彩色滤镜嵌在CCD矩阵中,相近的像素使用不同颜色的滤镜。
典型的有G-R-G-B和C-Y-G-M两种排列方式。
这两种排列方式成像的原理都是一样的。
在记录照片的过程中,相机内部的微处理器从每个像素获得信号,将相邻的四个点合成为一个像素点。
该方法允许瞬间曝光,微处理器能运算地非常快。
这就是大多数数码相机CCD的成像原理。
CCD原理介绍范文

CCD原理介绍范文CCD(Charge-Coupled Device)是一种光电转换器件,广泛应用于数码相机、摄像机、天文望远镜等光学成像设备中。
CCD原理是基于电荷耦合的工作原理,通过将光信号转换成电荷信号,并进行放大和转移,最终形成可观测的像素图像。
CCD器件由一系列电荷耦合的电容阵列组成,每个电容都对应一个图像传感器中的像素。
当光射到CCD表面时,光子会被光敏区域吸收,并在该区域中释放出电子。
这些光电子被收集到感光区域中的电荷阱中,形成电荷包。
每个像素中的电荷包的数量与光照强度成正比。
CCD原理的核心是将电荷包从一个像素传输到相邻的像素。
传输过程是通过改变电荷包的电势来实现的。
在传输过程中,电荷包会通过多个传输门逐步传输到排列在一起的像素中心。
传输过程中,电荷包会被不断放大,以弥补传输过程中的信号损失。
CCD的读出过程是通过在电荷阱周围施加电压来实现的。
在读出过程中,电荷包逐个从像素传输到电荷转移区域。
然后,电荷包被转移到输出节点上,通过放大器进行放大,最终转化为可观测的电压信号。
CCD原理的优点之一是高灵敏度。
CCD器件的感光区域可以捕捉到光子的能量,将其转化为电荷。
这种光电转换的机制使得CCD在低光条件下仍能获得清晰的图像。
此外,CCD还具有较低的噪声水平和高动态范围,能够提供高质量的图像。
然而,CCD原理也存在一些缺点。
首先,CCD器件的制造成本较高。
由于其复杂的结构和制造过程,CCD器件的成本较高,使得其在一些应用中不具备竞争优势。
其次,CCD在高温环境下容易产生热噪声,影响图像质量。
此外,CCD器件对于快速运动的物体拍摄效果不佳,容易出现模糊和扭曲。
尽管存在一些缺点,CCD原理仍然是目前成像领域中最常用的技术之一、其高灵敏度、高空间分辨率和低噪声特性使得CCD在许多应用中得到广泛应用。
随着技术的不断发展,CCD器件的制造成本也在逐渐降低,使得其在更多领域得到应用,如安防监控、医学成像等。
CCD工作原理(有图片)

光学系统
CCD
图像处理
CCD的最基本单元
MOS电容器是构成CCD
金属电极
氧化物
的最基本单元是,它是
金属—氧化物—半导体 (MOS)器件中结构最 为简单的。
半导体
MOS电容器
CCD 工 作 过 程 的 第 一 步 是 电 荷 的 产 生 。 CCD 可以将入射光信号转换为电荷输出,依据 的是半导体的内光电效应(也就是光生伏特效 应)。
信号电荷的产生(示意图)
金属电极 氧化物
eeee-
ee-
e-
半导体
光生电子
入射光
MOS电容器
2、信号电荷的存储
CCD工作过程的第二步是信号电荷的收集, 就是将入射光子激励出的电荷收集起来成为信 号电荷包的过程。
信号电荷的存储(示意图)
UG < Uth 时
+UG
UG > Uth 时
+UG
ee-
e-
电 荷 耦 合 器 件 (ChargeCoupledDevices, 简 称 CCD) 是 贝 尔 实 验 室 的 W.S.Boyle 和 G.E.Smith 于
1970年发明的,由于它有光电转换、信 Nhomakorabea存储、延
时和将电信号按顺序传送等功能,且集成度高、功
耗低 , 因此随后得到飞速发展 , 是图像采集及数字
e- e- e- ee-
eee- 势阱 eee-
e-
势阱
+Uth
+Uth
e-
入射光
MOS电容 器
入射光
MOS电容 器
CCD工作原理

CCD工作原理CCD(Charge-Coupled Device)工作原理CCD(Charge-Coupled Device)是一种常用于图像传感器和光电转换器的半导体器件。
它是由一系列的电荷耦合元件组成的,可以将光信号转换为电荷信号,并通过逐行读取的方式将图像信息转换为数字信号。
CCD工作原理主要包括光电转换、电荷转移、电荷放大和读出四个步骤。
1. 光电转换CCD的表面覆盖有一层光敏材料,当光线照射到这一层时,光子会激发材料中的电子,将光信号转换为电荷信号。
不同强度的光照会导致不同数量的电子被激发。
2. 电荷转移CCD中的电荷转移是通过调整电压来实现的。
在CCD的表面,有一系列的电荷耦合元件,每个元件由一个感光单元和一个传输单元组成。
感光单元用于接收光信号并将其转换为电荷信号,传输单元则用于将电荷信号传输到下一个单元。
3. 电荷放大在电荷转移过程中,电荷信号会被传输到一个放大单元中。
放大单元会将电荷信号转换为电压信号,并将其放大,以增强信号的强度。
这样可以提高信号的灵敏度和分辨率。
4. 读出经过电荷放大后,电荷信号会被读出。
读出过程是通过逐行读取的方式进行的。
CCD中的每一行都有一个输出节点,当读出时,输出节点会逐行传输电荷信号。
读出的电荷信号会经过模数转换器转换为数字信号,最终形成图像。
CCD工作原理的核心是电荷转移和电荷放大。
通过电荷转移和放大,CCD能够将光信号转换为电荷信号并进行放大,最终实现图像的捕捉和传输。
CCD在数字相机、摄像机、显微镜和天文望远镜等领域得到广泛应用。
其优点包括高灵敏度、低噪声、较高的动态范围和良好的分辨率。
然而,CCD也存在一些局限性,如动态范围受限、暗电流和暗噪声等。
随着技术的不断进步,CCD 正在逐渐被CMOS(Complementary Metal-Oxide-Semiconductor)图像传感器所取代,CMOS具有低功耗、集成度高和成本低等优势。
总之,CCD工作原理的理解对于了解图像传感器和光电转换器的工作原理具有重要意义。
