(完整版)制冷原理及基础知识
制冷原理
单级蒸汽压缩式制冷理论循环
绝热节流
压 力kPa
s5=1.167kJ/kg.K
h 5= h 1
5
1533.5
t4-5=40oC x1=0. 2 x =1 2
4
3
621.22
1
2
h1=249.686
t1-2=7oC 焓kJ/kg h2= 407.831
46
单级蒸汽压缩式制冷理论循环
q=qo+wo εo= qo / wo =7.01 压力 制冷剂把热量 冷凝器 节流装置 传给外界 q
制冷循环的压缩过程
• 压缩过程
– 完成制冷作用后从蒸发器出来的蒸汽经制冷压缩机压缩后，温度和 压力急剧升高。压缩机排出的气体就变成了过热度较大的热蒸汽。 压缩气体时，压缩机要消耗一定的压缩功，但制冷剂熵值不变。
制冷循环的冷凝过程
• 冷凝过程
– 从制冷机排出的高温高压过热蒸汽，进入冷凝器与冷却水或空气进行热 交换，使过热蒸汽逐渐变成饱和蒸汽，进而变成饱和液体。当用冷却水 冷却时，饱和液体的温度继续降低，出现过冷。冷凝过程中压力保持不 变。
44
单级蒸汽压缩式制冷理论循环
冷凝器
压 力kPa 1533.5 t4-5=40oC x1=0. 2 x =1 2
1 2 4 制冷剂把热量传给外界,变 制冷剂把热量传给外界 变 成饱和液体 q= h35 3
h5
621.22
h1=249.686
t1-2=7oC 焓kJ/kg h2= 407.831
45
焦耳（J），千焦耳（kJ）
• 质量比热
• 一kg物体温度升高1K所吸收的热量 水在常温时的Cp=4.1868kJ/kg.℃ 干空气的定压比热Cp=1.005kJ/kg.℃
制冷基础知识精选全文完整版

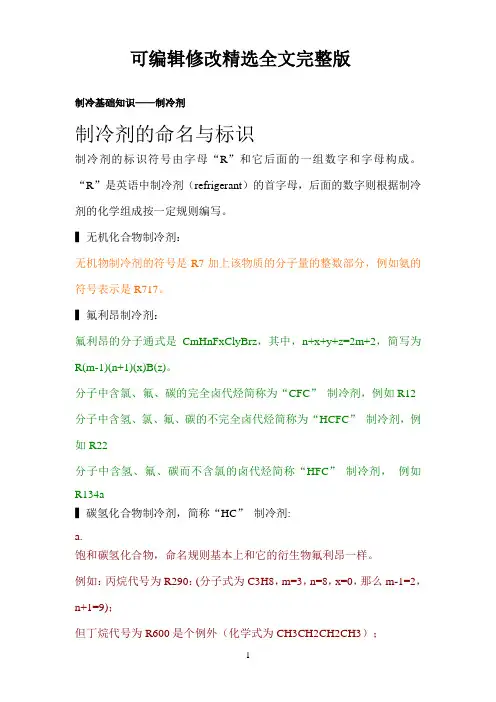

可编辑修改精选全文完整版制冷基础知识——制冷剂制冷剂的命名与标识制冷剂的标识符号由字母“R”和它后面的一组数字和字母构成。
“R”是英语中制冷剂（refrigerant）的首字母，后面的数字则根据制冷剂的化学组成按一定规则编写。
▍无机化合物制冷剂：无机物制冷剂的符号是R7加上该物质的分子量的整数部分，例如氨的符号表示是R717。
▍氟利昂制冷剂：氟利昂的分子通式是CmHnFxClyBrz，其中，n+x+y+z=2m+2，简写为R(m-1)(n+1)(x)B(z)。
分子中含氯、氟、碳的完全卤代烃简称为“CFC”制冷剂，例如R12分子中含氢、氯、氟、碳的不完全卤代烃简称为“HCFC”制冷剂，例如R22分子中含氢、氟、碳而不含氯的卤代烃简称“HFC”制冷剂，例如R134a▍碳氢化合物制冷剂，简称“HC”制冷剂:a.饱和碳氢化合物，命名规则基本上和它的衍生物氟利昂一样。
例如：丙烷代号为R290：(分子式为C3H8，m=3，n=8，x=0，那么m-1=2，n+1=9)；但丁烷代号为R600是个例外（化学式为CH3CH2CH2CH3）；同素异构物在代号后面加字母a以示不同，如异丁烷代号为R600a（它的化学式为CH(CH3)3）。
b.非饱和碳氢化合物与他们的卤族元素衍生物的符号命名是先在R后面写上一个“1”，然后再按氟利昂编号规则书写“1”后面的数字，例如乙烯代号为R1150 （它的化学式是C2H4）。
c.环状有机物，是在R后面先写上一个“C”，然后按氟利昂的命名方法书写后面的数字。
如八氟环丁烷，它的化学式为C4H8，代号为RC318。
▍混合物制冷剂a. 共沸制冷剂，是由两种或两种以上互相混溶的单纯制冷剂按一定比例混合而成。
这种混合物在固定的压力下蒸发或者冷凝时，蒸发温度或冷凝温度保持不变，气相和液相的组分也保持不变，就好象单纯的制冷剂一样。
其代号规定为在R后面的第一个数字为5，其后的两位数字按混合工质命名的先后次序编写，最早命名的共沸制冷剂就记为R500，以后依次为R501、R502、R503等。
制冷基本原理PPT课件可修改全文
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
三、其他换热器
作用：提高工作效率，或用于较低蒸 发温度的系统．
类型：回热器、中间冷却器、冷凝蒸发器和 板式换热器等．
１.回热器
进气
1 进液
出液
2
图4-13 盘管式回热器结构
1-壳体 2-盘管 3-进、出气接管及法兰
出气 3
２、板式换热器
第六章 节流机构
1. 节流机构
作
降压降温，保证压差：PK P0，TK它是利用蒸发器出口制冷剂蒸气的过热 度调节阀孔开度以调节供液量的．根据 热力膨胀阀内膜片下方引入蒸发器进口 或出口压力，分为内平衡式或外平衡式 两种。
14
1
13
2
12
3
4 5
6 7
8
11 10
9
图 4 -2 0 内 平 衡 式 热 力 膨 胀 阀 结 构
1 -气 箱 座 2 -阀 体 3 、 1 3 -螺 母 4 -阀 座 5 -阀 针 6 调 节 杆 座 7 -填 料 8 -阀 帽 9 -调 节 杆 1 0 -填 料 压 盖 1 1 -感 温 包 1 2 -过 滤 网 1 4 -毛 细 管
漏。
❖ 3.具有自动补偿功能。
第7章 辅助设备
辅助设备 作用：完善制冷系统的技术性能，保证可靠的
运行． 分类：制冷剂的贮存、分离、净化设备和润滑
油的分离收集设备
制冷原理与基础
一、单级蒸气压缩式制冷循环的基本原理 2.1.1制冷循环系统的基本组成 制冷循环系统：
根据蒸气压缩式制冷原理构成的单级蒸气压缩式制冷循环系统，是由 不同直径的管道和在其中制冷剂会发生状态变化的部件组成，串接成一个 封闭的循环回路，在系统回路中装入制冷剂，制冷剂在这个循环回路中能 够不停地循环流动。 单级蒸气压缩式制冷系统包含四大部件： 压缩机→压缩过程 冷凝器→冷凝过程 节流阀→节流过程 蒸发器→蒸发过程 单级蒸气压缩式制冷系统循环工质： 制冷剂
图一：液体过冷循环 3.回热循环
图二：气体过热循环
液体过冷对提高循环性能指标有好处，但要实现液体过冷需要有温度更低的冷却介 质。利用回热使节流前的制冷剂液体与压缩机吸入前的制冷剂蒸气进行热交换，使 液体过冷，气体过热，称为回气。具有回气的制冷循环称为回气循环。
三、单级蒸气压缩式制冷实际循环 过热分为有效过热和有害过热两种
利用膨胀后的气体在低压下的复热过程来制取冷量的过程。
（3）气体涡流制冷：高压气体经涡流管膨胀后，高速气流产生
漩涡分离出冷、热两股气流，将分离出来的冷气流复热即可制取冷量。
（4）热电制冷：热电制冷是以温差电现象为基础的制冷方法，
它是利用珀尔帖效应的原理达到制冷的目的，即当直流电通过两种 不同导体组成的回路时，在其中一个结点上将产生吸热现象即制取 冷量。由于半导体材料的热电现象最为明显，热电制冷通常采用半 导体材料，因此热电制冷又称为温差电制冷、半导体制冷或电子制 冷。
三、单级蒸气压缩式制冷实际循环 2.3.1单级蒸气压缩式制冷实际循环与理论循环的区别
1）制冷压缩机的压缩过程不是等熵过程，且有摩擦损失。
2）实际制冷循环中压缩机吸入的制冷剂往往是过热蒸气，节流前往往是过 冷液体，即存在气体过热、液体过冷现象。
制冷基础知识
热力学温标T,单位K。是国际制温标，它规定以纯水的三相点作为基点（固液 气），为便于记忆将纯水在标准大气压下的冰点设为273K,沸点设为373K，在两定点 间分为100等份，每一等份即称为开氏一度。

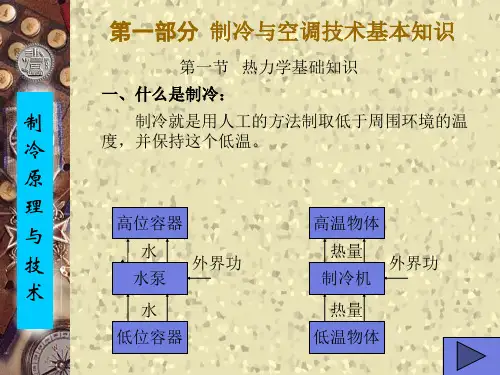

是把某一物体或空间（包括空间内部的物体）的温度，降到低于环境介质温度， 并保持这一低温状态的过程。为了达到这一目的，就应采用人工的方法不断地将该物 体或空间的热量及由外界传入的热量，转移到外界的环境中去。
由于热量只能自动地从高温物体传给低温物体，因此实现制冷必须包括消耗能量 的补偿过程。 但消耗功可以使热量从低温传递到高温，就像借助水泵对水做功，就 能使水从低处流向高处。人工制冷就是使热量从低温传到高温的技术。
0.098
0.9678
0.1
0.987
0.001
0.00987
1
9.87
0.1013
1
（3）比容与比重 比容（比体积） 物质单位质量所占有的空间体积，用符号v表示 比重（密度）
v=V/G
（V立方米，G千克）
单位体积工质所具有的重量，用符号ρ表示 ρ=G/V
比容与密度的关系
ρ=1/v 压力一定，温度越高，比容越大，比重就小，温度越低，比容越小， 比重就大（热胀冷缩）
氨的主要缺点是毒性较大、可燃、可爆、有强烈的刺激性臭味、等熵指数较大， 若系统中含有较多空气时，遇火会引起爆炸。
氟利昂 是一种透明、无味、无毒、不易燃烧、爆炸和化学性稳定的制冷剂。不同的化学
组成和结构的氟里昂制冷剂热力性质相差很大，可适用于高温、中温和低温制冷机， 以适应不同制冷温度的要求。
制冷技术基础知识
然对流是由于温度不均匀而引起的。强制对流 是由于外界因素对流的影响而形成的。
直冷式电冰箱箱内的低温是箱内空气自然
制
对流的结果；而间冷式电冰箱内的低温主要是
冷 通过强迫箱内空气对流来获得的。
原
理
与
技
术
十七 压焓图
制冷剂的压焓图
定义:压焓图的结构如图下图所示。 以压力的对数值 为纵坐标，以焓值为横坐标所构成。
二、工质与介质
工质：就是工作的物质，在制冷技术中工质也
称为制冷剂，氟利昂R12、氟利昂R22、
制
R134a和R600a等。
冷
介质：在制冷技术中，凡是可以传递热量和冷量
原 理
的物质称为介质，如空气和水。
三、压力
与
压力：垂直作用于物质表面的力称为压力。 压强：物体单位面积上所受到的压力称为压强。
技
术
在工程上将压强称为压力。用P表示。 P=F/S
整个系统包括两个系统中使用的工作流体是制冷剂和吸收剂，
冷
我们称它为吸收是制冷的工质对。吸收剂使
原
液体，它对制冷剂有很强的吸收能力。吸收 剂吸收了制冷剂气体后形成溶液。溶液加热
理 与
又能放出制冷剂气体。因此，我么可以用溶 液回路取代压缩机的作用，构成蒸汽吸收式 制冷循环。
制
冷
原
十、凝结 与汽化相反，当蒸气在一定压力下冷却一
理
定温度时，它就会由蒸气状态转变化为液
与
体状态，称这一过程为凝固。
技
电冰箱中R12在冷凝器中的变化过程就
术
是凝固过程。
十二、过热和过冷
1、过冷水：比饱和温度低的水称为过水。
2、湿蒸气：饱和水和饱和蒸气的混合物。
制冷原理知识-简单易懂
目录一、蒸气压缩式制冷原理 (1)二、制冷循环 (2)三、制冷剂在制冷系统中状态 (2)四、制冷量 (3)五、制冷剂 (3)对制冷剂的要求 (3)制冷剂的种类 (3)制冷剂的使用与存放 (4)六、制冷系统的构造及组成 (4)压缩机 (4)冷凝器 (5)蒸发器 (6)节流装置 (6)七、吸收式制冷原理 (8)基本原理 (8)溴化锂吸收式制冷 (9)一、蒸气压缩式制冷原理蒸气制冷是利用某些低沸点的液态制冷剂在不同压力下汽化时吸热的性质来实现人工制冷的。
在制冷技术中，蒸发是指液态制冷剂达到沸腾时变成气态的过程。
液态变成气态必须从外界吸收热能才能实现，因此是吸热过程，液态制冷剂蒸发汽化时的温度叫做蒸发温度，凝结是指蒸汽冷却到等于或低于饱和温度，使蒸汽转化为液态。
在日常生活中，我们能够观察到许多蒸发吸热的现象。
比如，我们在手上擦一些酒精，酒精很快蒸发，这时我们感到擦酒精部分反应很凉。
又如常用的制冷剂氟利昂F—12液体喷洒在物体上时，我们会看到物体表面很快结上一层白霜，这是因为F—12的液体喷到物体表面立即吸热，使物体表面温度迅速下降(当然这是不实用的制冷方法，制冷剂F—12不能回收和循环使用)。
目前一些医疗机构采用的冷冻疗法即是利用了这一原理。
蒸气压缩式制冷是利用液态制冷剂汽化时吸热，蒸汽凝结时放热的原理进行制冷的。
二、制冷循环压缩机是保证制冷的动力，利用压缩机增加系统内制冷剂的压力，使制冷剂在制冷系统内循环，达到制冷目的。
开始压缩机吸入蒸发制冷后的低温低压制冷剂气体，然后压缩成高温高压气体送冷凝器；高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体；当常温高压液体流入热力膨胀阀，经节流成低温低压的湿蒸气，流入蒸发器，从周围物体吸热，经过风道系统使空调房间温度冷却下来，蒸发后的制冷剂回到压缩机中，又重复下一个制冷循环，从而实现制冷目的。
三、制冷剂在制冷系统中状态从压缩机出口经冷凝器到膨胀阀前这一段称为制冷系统高压侧；这一段的压力等于冷凝温度下制冷剂的饱和压力。
制冷知识点总结
制冷知识点总结制冷技术是现代社会中不可或缺的一项重要技术，它在保鲜、储存、交通运输、医药、化工、航天和军工等各个领域都有广泛的应用。
制冷技术不仅可以让人们在炎热的夏天享受清凉舒适的环境，也能有效保障食品、医药等物品的质量和安全。
同时，随着全球气候变暖和能源资源的日益枯竭，制冷技术的能耗和环保问题也备受关注。
因此，对制冷知识的深入了解和掌握对于从事相关行业的人员来说非常重要。
本文将从基本原理、常见制冷设备、能源利用、环保等方面进行制冷知识点的总结，并给出一些案例和实践应用。
一、制冷基本原理1. 制冷循环制冷循环是一种通过不断循环流动的化学药剂将热量从一个地方转移到另一个地方的技术。
在制冷循环中，常用的介质包括制冷剂、空气、水等。
制冷循环包括蒸发器、压缩机、冷凝器和膨胀阀等四个主要组成部分。
其中，蒸发器是用于吸收外部热量的部件，压缩机是用于将低温低压的气体压缩为高温高压的气体的设备，冷凝器则是用于散热的部件，膨胀阀则是用于降低制冷剂压力和温度的部件。
2. 制冷剂的选择制冷剂是制冷循环的核心组成部分，它负责在制冷循环中循环流动，完成热量转移的任务。
制冷剂应具备一定的物理化学性质，如低沸点、低凝点、不易燃烧、不易爆炸和对环境友好等特点。
常见的制冷剂包括氨、氟利昂、丙酮、氟化碳等。
3. 制冷循环中的热力学原理制冷循环的热力学原理主要是基于热力学第一定律和第二定律。
根据热力学第一定律，热量不会自发地从低温物体传递给高温物体，因此需要通过外力的作用才能完成。
而根据热力学第二定律，热量是自然流动的，从高温物体传递给低温物体，而不会反向流动。
通过这些热力学原理，制冷循环可以实现对热量的转移和控制。
4. 制冷循环中的熵增原理在制冷循环中，熵增原理是很重要的一个概念。
熵是热力学中的一个基本概念，它反映的是系统的混乱度和无序度。
根据熵增原理，任何一个封闭系统中，熵都会不可逆地增大。
在制冷循环中，通过控制系统的混乱度和无序度，可以有效地实现对热量的转移和控制。
制冷循环系统的基本知识与简单原理
制冷循环系统的基本知识与简单原理一、概念1、定义；制冷是指用人工的方法在一定时间和一定空间内将某物体或流体冷却，使其温度降到环境温度以下，并保持这个低温。
2、制冷机：机械制冷中所需机器和设备的总称为制冷机。
3、制冷剂：制冷机中使用的工作介质称为制冷剂.制冷剂在制冷机中循环流动，同时与外界发生能量交换,即不断地从被冷却对象中吸取热量，向环境排放热量。
制冷剂一系列状态变化过程的综合为制冷循环.4、制冷的方法：制冷的方法很多，可分为物理方法和化学方法.但绝大多数为物理方法。
目前人工制冷的方法主要有相变制冷、气体绝热膨胀制冷、半导体制冷和磁制冷等。
4。
1.相变制冷：即利用物质相变的吸热效应实现制冷。
如冰融化时要吸取80 kcal/kg的熔解热；干冰在１标准大气压下升华要吸取137kcal/kg的热量,其升华温度为－78。
9℃。
4.2.气体绝热膨胀制冷:利用气体通过节流阀或膨胀机绝热膨胀时，对外输出膨胀功，同时温度降低，达到制冷目的。
4。
3。
半导体制冷:两种不同金属组成的闭合电路中接上一个直流电源时，则一个接合点变冷，另一个接合点变热。
但纯金属的珀尔帖效应很弱，且热量通过导线对冷热端有相互干扰,而用两种半导体(Ｎ型和Ｐ型）组成的直流闭合电路,则有明显的珀尔帖效应且冷热端无相互干扰。
因此，半导体制冷就是利用半导体的温差电效应实现制冷。
(两种不同的金属构成闭合回路，当回路中存在直流电流时,两个接头之间将产生温差。
利用物理现象制冷的方法还有很多,我们不一一介绍。
目前生产实际中广泛应用的制冷方法是：利用液体的气化实现制冷,这种制冷常称为蒸气制冷。
它的类型有:蒸汽压缩式制冷（消耗机械能）、吸收式制冷（消耗热能)、蒸汽喷射式制冷（消耗热能)和吸附式制冷等几种。
二、制冷循环原理❖一般制冷机的制冷原理，液体制冷剂在蒸发器中吸收被冷却的物体热量之后→汽化成低温低压的蒸汽→被压缩机吸入→压缩成高压高温的蒸汽后排入冷凝器→在冷凝器中向冷却介质(水或空气)放热→冷凝为低温高压液体→经节流阀节流→再次进入蒸发器吸热汽化变成低温低压的气态(湿蒸汽）→吸入压缩机达到循环制冷的目的。
制冷原理通用讲解
冰箱制冷原理一、基础知识电冰箱、空调、冷柜、冷库获得低温的方法很多，总体上可分为物理方法和化学方法两大类，目前，多采用物理方法。
物理方法制冷是运用物质的物理变化来实现的，这些物质被称为制冷剂（制冷工质或冷媒）。
p）、质量体积（υ）、焓（H）、熵（S）、内能（U一简单的特征。
为了方便研究，工程热力学把热力设备中的各种过程近似地概括为几种典型过程：定容、定压、定温、绝热过程。
热力学的研究和计算方法是：通过对实际热力过程的观察和分析，确定对应的近似典型热力过程，按相应的典型热力过程的规律，计算出各状态参数，然后按热力学的各种计算公式进行计算和修正。
1．----即三种温标制，摄氏温度（℃）、华氏温度（°F）和热力学温标（K）（又称绝对温度或开氏温度）。
摄氏温度：略华氏温度=1.8摄氏温度+32（°F）绝对温度=摄氏温度+273（K）-100~75℃范围使用，后者可在-30~300℃范围使用。
℃叫常温。
2．压力热力学上的压力指的是压强，单位是帕Pa（N/m2）。
还有兆帕MPa（106Pa）。
表示压力的其他常用非标单位还有：标准大气压/atm、工程大气压/at、kgf/cm2、托/Torr、巴/bar和毫巴/mbar、毫米汞柱/mmHg、毫米水柱/mmH2O，关系如下：表1-1 压力单位换算表压力可以用压力表来检测，压力表有两种，普通压力表和真空压力表，前者属于单量程表，只能测相对正压力；后者是双量程表，既可测正压力，也可测真空度。
但数值都是相对的，是相对标准大气压而言的，即标准大气压下压力表指向0。
另外还有专门用来测量真空度的专用真空计，也是单量程表，如果出现正压就会损坏表，所以使用时应慎重。
（） 真空压力表（） 压力表.11.01.520.82.42公斤/厘米10020806040压力表真空表图1-1 压力表和真空压力表真空表-0.8-0.2-0.4-0.6（） 真空压力表-1.03．质量体积指单位质量的物质所占的体积，用υ表示，其单位是m 3/kg 或L/kg 。
制冷系统原理及基础知识
可编辑版
4
蒸气压缩制冷循环原理图
温度控制器
毛细管
干燥过滤器
过滤网
降温后的室内热 空气排向室内
压缩机
室外空气
室内热空气
蒸发器
离心风扇
电动机
轴流风扇
热空气排 向室外
冷凝器
可编辑版
5
系统主要部件及作用
压缩机：它的作用是将蒸发器中的制冷剂蒸汽吸入,
卤代烃也称氟利昂是链状饱和碳氢化合物的氟、 氯、 溴衍生物的 总称.
CFCS: R11、 R12、 R13、 R14等分子中只有氟、 氯、 碳原子,这 类氟利昂称氯氟烃;;
HCFCS:如果分子中除了氟、 氯、 碳原子,还有氢原子(如R22),称 氢氯氟烃;;
HFCS: 如果分子中没有氯原子,而有氢、氟、 碳原子,称氢氟烃. 因卤代烃中的氯原子会破坏大气臭氧层,故CFCS及HCFCS要被不含
• 过热而增加的制冷量:
可编辑版
10
实际制冷循环-过冷
• 液体过冷(4-4’):将节流前的制 冷剂液体冷却到低于冷凝温度的 状态,称为过冷.
• 因过冷而增加的单位制冷量 Δ q= h4—h4’
如果流量不变,则过冷度越大,制 冷量越高
如果流量减小,过冷度增加,则制 冷量可能增加也可能减小; 优化 毛细管及EEV的过程及如此.
可编辑版
9
实际制冷循环-过热
• 过热(1-1’):气体的温度高于当前的压力 下对应的饱和温度时称为过热.
• 如果吸入蒸气的过热发生在蒸发器的后 部,则由于过热而吸收的热量来自被冷却 的空间,因而产生了有用的制冷效果,称 为有效过热.
制冷系统基础知识精选全文完整版
1.3制冷量常用单位换算
•1kcal/h=1.163w •1w＝0.86Kcal/h •1USRt=3024kcal/h=3.517kw
•1P≈2.5kw（家用空调） ★
•注：1美制冷吨就是使1短吨0℃的水在24h内变为0℃的冰所需要的制冷量。
常用冷负荷单位换算介绍
焦耳（J）
千瓦.小时 (kg.h)
3、载冷剂类型及常用载冷剂
1） 水：空调系统中常用，但只能做0℃以上的载冷剂。 2）盐水溶液：NaCl、CaCl2、MgCl2 3）有机物及其水溶液
甲醇、乙二醇、丙三醇。
COP值和EER值
❖ 在ARI标准中，关于冬夏季循环效率提出了以下定义：
❖
在冬季供热时，制热量（W）与输入功率（W）的比率定义为热泵的循环性能系数
湿度的概念
•湿度又称为含湿量，为单位质量干空气所带的水蒸汽质量。 单位：g/kg
•绝对湿度：以单位体积空气中所含水蒸气的质量来计算，单位：kg/m3
•相对湿度：为湿空气中水气的分压与同温度、同总压下饱和空气中的水气分压之比。（ ％RH）
• 相对湿度是湿空气饱和程度的标志。相对湿度愈低，距饱和就愈远，该湿空气容纳 水气的能力就愈强。当相对湿度为100％时，湿空气中的水气已达饱和，该湿空气不再能 容纳水气，也就不能用途作干燥介质。绝对干空气的相对湿度为零。
1.5空气状态参数
•1.5.1空调系统表征空气的状态参数
•干球温度（DB）、湿球温度（WB）、绝对湿度、相对湿度、含湿量、密度、压力
•1.5.2定义：
•干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。
•湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓 湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
制冷原理入门必学：基本概念、原理、部件解析等
制冷原理入门必学：基本概念、原理、部件解析等一、常用术语1、热量热量是能量的一种形式。
如果使物体升温，则热量被吸入；如果使之冷却，则热量被排出，国际单位是焦耳（J）。
常用单位：kJ(千焦)、BTU（英制热量单位）、kCal（千卡）2、制冷量单位时间内，空调机组从空调场所带走的热量。
国际单位是kW (kJ/s)。
常用单位：kW（千瓦）、BTU/h（英制单位）、kCal/h（大卡）、RT（冷吨）3、温度温度表示物质的冷、热程度。
温度的表示方法有：℃（摄氏）、℉（华氏）、K（开尔文）℃=5/9（℉-32）= K-2734、相对湿度相对湿度表示空气中水蒸汽接近饱和的程度。
表示方法：%（百分数）5、制冷剂在制冷系统中将热量从高温端传递到低温端，循环流动的热量载体。
常用的有：R22、R134a、R410A、R290、R717、R404A等6、能效比能效比是衡量空调机组经济性的重要指标。
能效比=制冷量/耗电功率7、显热/潜热引起物体温度改变的热量叫显热。
只改变物体相变状态而不改变其温度的热量叫潜热8、蒸发/冷凝蒸发和冷凝是制冷剂在系统中由于吸收（放出）热量时发生的相变过程。
制冷剂从液态变为气态叫蒸发，从周围环境吸热；制冷剂从气态变为液体叫冷凝，向周围环境放热。
9、过冷度制冷剂液体低于同一压力下的饱和液体的温度差值叫做过冷度，即冷媒的冷凝饱和温度(高压表对应值)和液管温度的差值。
10、过热度制冷剂蒸气高于同一压力下的饱和蒸气的温度差值叫做过热度，即冷媒的蒸发饱和温度(低压表对应值)和回气温度的差值二、制冷循环 三、基本原理①蒸发过程：制冷剂液体在低压（低温）下蒸发，成为低压蒸气；蒸发器：输出冷量的设备,制冷剂在蒸发器中吸收被冷却对象的热量,从而达到制冷的目的。
②压缩过程：将该低压蒸气提高压力为高压蒸气压缩机：压缩和输送制冷蒸汽,并造成蒸发器中低压、冷凝器中高压,是整个系统的心脏。
③冷凝过程：将高压蒸气冷凝，使之成为高压液体；冷凝器：输出热量的设备,将制冷剂在蒸发器中吸收的热量和压缩机消耗功所转化的热量排放给冷却介质。
制冷原理
五，制热原理
• 1, 电加热，就是发热丝，室外机不启动。 • 2，热泵制热 • 四通阀:是热泵型空调的一个重要部件，是空调器 进行制冷和制热工作转换的换向阀，起改变制冷 剂流向的作用。 • 热泵制热是利用制冷系统的压缩冷凝器来加热室 内空气，空调器在制冷工作时低压制冷剂液体在 蒸发器内蒸发吸热而高温高压制冷剂在冷凝器内 放热冷凝。热泵制热是通过电磁四通阀换向，将 制冷系统的吸排气管位置对换。原来制冷工作蒸 发器的室内盘管变成制热时的冷凝器，这样制冷 系统在室外吸热向室内放热。实现制热的目的。
二，人工制冷的方法
• 常见的有以下几种： • 1，利用液化气化的吸热效应制冷（蒸气制冷）； • 2，利用气体膨胀产生的冷效应实现制冷（气体膨 胀制冷）； • 3，利用半导体的热电效应制冷；（热电制冷）； • 目前，在制冷与空气调节技术中，蒸气制冷方法 占绝对优势。
三，制冷系统的四大件
• 压缩机、冷凝器、节流装置、蒸发器（制冷系统 四大件） • 1，压缩机：空调器制冷系统的动力核心，将蒸发 器中低温低压的制冷剂蒸气吸入并压缩到高温高 压的过热蒸气，然后排到冷凝器。 • 常用压缩机有活塞式、转子式、涡旋式、螺杆式 和离心式等。 • 2，冷凝器：将来自压缩机的高温高压制冷蒸气冷 凝成过冷的液体。在冷凝过程中，制冷剂蒸发放 出热量，故用水或空气来冷却。
• R410A：主流中高温环保制冷剂，主要用于家用 空调，中小型商用空调（中小型单元式空调、户 式中央空调、多联机）、移动空调（汽车空调）、 除湿机、冷冻式干燥器、船用制冷设备、工业制 冷等制冷设备。 • R22：对臭氧层有破坏、并且存在温室效应，是 当今使用最广的中低温制冷剂，主要用于家用空 调、商用空调、中央空调、移动空调、热泵热水 器、除湿机、冷冻式干燥器、冷库、食品冷冻设 备、船用冷冻设备、工业制冷、商业制冷、冷冻 冷凝机组、超市陈列展示柜等制冷设备。
制冷原理与制冷设备
制冷原理与制冷设备制冷是一种将热能从一个空间移动到另一个空间的过程，使得被冷却的空间温度下降，其基本原理是通过热量的传递和排除，将空间中的热能转移出去。
在现代社会中，制冷设备广泛应用于家庭、商业、工业等各个领域，为人们提供了舒适的生活和工作环境。
本文将介绍制冷的基本原理以及常见的制冷设备。
一、制冷原理1. 蒸发冷却原理蒸发冷却是一种常见的制冷原理，它利用液体在蒸发过程中吸热的特性来降低空间的温度。
当液体处于低压环境下，其分子将从液态转化为气态，吸收周围的热量。
这个过程中，液体的温度将下降，从而使得周围的空气或物体的温度也随之下降。
通过控制蒸发的速率和循环系统的设计，可以实现对空间温度的制冷效果。
2. 压缩机制冷原理压缩机制冷是一种常用的制冷原理，它主要通过物质的压缩和膨胀来实现制冷效果。
在这个过程中，制冷剂经过压缩机被压缩成高压气体，然后通过冷凝器释放热量，使制冷剂转化为液体。
接着，制冷剂通过膨胀阀进入蒸发器，在蒸发的过程中吸收热量，从而降低空间的温度。
二、常见的制冷设备空调是一种广泛应用于家庭和商业场所的制冷设备。
它通过利用压缩机制冷原理将热量转移到室外，使得室内的空气温度下降。
空调设备由室内机和室外机组成，室内机通过冷凝器释放热量，室外机通过蒸发器吸收热量，实现制冷效果。
现代空调设备还具备除湿和净化空气的功能，提供了更加舒适的室内环境。
2. 冰箱冰箱是一种常见的家用制冷设备，它主要通过蒸发冷却原理来实现制冷效果。
冰箱内部有一个蒸发器，冷冻剂在其中蒸发吸热，使得冰箱内部的温度下降。
通过调节压缩机的工作状态和控制器的温度设定，可以实现冷藏和冷冻功能，保持食物的新鲜和品质。
3. 制冷车制冷车是一种用于运输食品、医药等易受温度影响的物品的专用车辆。
它通常配备有制冷设备和保温材料，可以在运输过程中保持物品的低温状态。
制冷车主要通过压缩机制冷原理来实现制冷效果，将车内的热量排出，实现对物品温度的控制。
4. 工业制冷设备工业制冷设备广泛应用于化工、制药、电子等领域。
制冷技术基础知识
制冷技术基础知识包括以下几个方面：
1.制冷原理：制冷技术的基本原理是利用制冷剂在蒸发器中吸热，通过压缩机、冷凝器、节流阀等
热力设备进行压缩、放热、节流，实现对制冷循环中制冷剂状态的变化，达到制冷或制热的目的。
2.制冷剂：制冷剂是制冷循环中的工作物质，它能够在制冷循环中不断循环流动，实现吸热和放热
的过程。
常见的制冷剂有氨、氟利昂、丙烷等。
3.制冷系统：制冷系统包括压缩机、冷凝器、蒸发器、节流阀等主要部件。
制冷剂在蒸发器中吸收
热量，经过压缩机的压缩，将热量排出到冷凝器中，再通过节流阀减小压力，使制冷剂在蒸发器中再次吸收热量，如此循环往复实现制冷效果。
4.制冷设备：制冷设备包括各种类型的空调、冰箱、冷库等。
不同类型的制冷设备适用于不同的场
合和需求，需要根据实际需求选择合适的制冷设备。
5.制冷应用：制冷技术在许多领域都有应用，如食品加工、医药、化工等。
通过制冷技术可以实现
对物质温度的调控，达到保存、加工、使用的目的。
总之，制冷技术是现代工业和生活中不可或缺的一种技术，它能够实现对物质温度的调控，满足各种不同的需求。
制冷原理及基础知识
汽化 液态 气态 液化
固态
两种不同温度的物质由于温差的存在，热量就会发生转移和交换，在自 然界和生产过程中温度差是普遍存在的，因此，传热就成了自然界的普遍现 象。在空调及冷冻系统中，同样存在着传热问题，如冷凝器、蒸发器、中间 冷却器、空气加热器等热交换设备。这些设备在运行中都在进行着复杂的热 交换，热量互相传递和转移着，此外系统的冷热管道，以及空调房间的外围 建筑都随季节不同而进行着传热。从热力学定律可知热量会从高温物体向低 温物体传递热量。 1.传热方式 热量的传递往往分三种形式进行，即传导、对流、辐射。这三种传热方 式往往是交错发生，以一种方式伴随着另一种方式进行。 (1).传导 传导也称导热，是由两种温度不同的物体之间直接接触所引起的热量交换。 (2).对流 对流是指流动的物体中，借助于部分质点流动而转移的热量，热的对流往往 与热传导相伴随。在空调及冷冻技术中所遇到的传热问题，通常是以导热和 对流为主进行的传热。 （3）.辐射 辐射是物体热能转变为辐射线，同时向四周空间传播。凡具有高温的物体， 均具有这种性能。
自然界的客观规律是热量传递总是从高 温物体传向低温物体，直至两者温度相等。 如一杯开水放置冷却到凉白开，是一个 自发的传热过程，属于自然冷却，不是制冷。
室温 25℃
37℃ 水
热量从杯中传向室温 水温与室温相同
室温 25℃ 一段时间之后
25℃ 水
制冷是为了适应人们希望能人工改变局部环境温 度的需要而产生和发展的。日常中的常说的冷热是人 体对温度的高低感觉的反应，因此冷热是一个相对的 概念，制冷中所说的热是相对于环境温度而言的。 所谓的制冷，就是把某一物体或空间（包括空间 内部的物体）的温度，降到低于环境介质温度，并保 持这一低温状态的过程。为了达到这一目的，就应采 用人工的方法不断地将该物体或空间的热量及由外界 传入的热量，转移到外界的环境中去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作用：压缩和输送制冷蒸汽，并造 成蒸发器中低压、冷凝器中高压，是 整个系统的心脏。
压缩机的分类
容积型
速度型（离心式）
活塞式
回转式
滚动转子式
涡旋式
滑片式
螺杆式
单螺杆
双螺杆
空调冷凝器用于制冷空调系统，管内 制冷液直接与管外空气强制进行热交换， 以达到制冷空气的效果。
1)、节流降压.当常温高压的制冷剂饱和液体 流过节流阀,变成低温低压的制冷剂液体并产生少 许闪发气体.进而实现向外界吸热的目的.
2)、调节流量：节流阀通过感温包感受蒸发器 出口处制冷剂过热度的变化来控制阀的开度,调节 进入蒸发器的制冷剂流量,使其流量与蒸发器的热 负荷相匹配.当蒸发器热负荷增加时阀开度也增大, 制冷剂流量随之增加,反之,制冷剂流量减少.
1.温度与温标 2.物质的热能、热量、焓、熵、显热、潜热 3.制冷量 4.蒸发与沸腾
温度是表示冷热物体冷热程度的量度。温度反映了物体内 部分子运动的平均动能，是物体状态的基本参数之一。
物体的温度是用温度计来测量的，为了表示温度的高低， 就规定了衡量温度高低的尺度水的冰点设为0℃,沸点设为100℃，在两定点间 分为100等份，每一等份即称为摄氏一度。
(5)显热：物质吸收或放出热量，使物体的温度升高或降低，而不引 起状态的变化，这个过程中的物质所吸收或放出的热量称为显热。
(6).潜热：物质吸收或放出热量后，状态改变而温度不发生变化，这 一过程中所发生的热量转移称为潜热。
2300W以下 2400W~2500W 2600W~2800W 3200W 3500W~3600W 4500W~4600W 4800W~5000W 5100W~5200W 6000W~6100W 7000W~7100W 12000W
小1P 正1P 大1P 小1.5P 正1.5P 小2P 正2P 大2P
2.5P 正3P 正5P
蒸发：液体表面产生的汽化现象称为蒸发。
沸腾：液体在某一下压力下达到该压力所对应 的饱和温度时吸热而在其表面和内部都产生剧烈的 汽化现象。
1、无机化合物 如：水、氨、二氧化碳、二氧化硫 2、氟利昂：饱和碳氢化合物的氟、氯、溴的衍生物的总称。 如：R12、R22、R134a、R152a 3、碳氢化合物 如: R600、R600a、R170 4、混合制冷剂 混合制冷剂是由两种或两种以上的氟利昂组成的混合物。 （1）共沸制冷剂 如：R500（R12/R152a）、R502（R22/R115） （2）非共沸制冷剂 如：R404A（R125/R143a/134a）、R407C(R32/R125/R134 a)
这是相对于环境温度而言的，如在炎热的夏季，气 温高达35℃，要使人感到舒适，需要通过人工制冷进行 空气调节，使室温保持在25℃左右；为了冷冻储存食品， 电冰箱需保持在-18℃等。
自然界的客观规律是热量传递总是从高 温物体传向低温物体，直至两者温度相等。
如一杯开水放置冷却到凉白开，是一个 自发的传热过程，属于自然冷却，不是制冷。
（2）液态 物质处于液态时，分子在其平衡位置做振幅较大的振动， 其分子间的距离较大，相互间的吸引力较小，且能够相互移动。它具有 一定的体积，但形状随容器而改变。液体可以流动，基本上不可压缩。
（3）气态 物质处于气态时，分子间相互吸引力小而不能相互约 束，各分子不停地进行着毫无规则的运动。气体没有固定的体积和形状， 能自发地充满任何空间。它可无限膨胀，也可大幅度压缩。
古代 地窖作冷贮室、水蒸发降温等 1755年德国库仑利用乙醚蒸发使水结冰。 布莱克导出潜热概念，发明了冰量热器，标志着现代制冷技术的开 始。 1834年美国波尔金斯造出第一台以乙醚为工质的压缩式制冷机， 成为后来蒸气压缩式制冷机的雏形。 1844年美国高里用封闭循环的空气制冷机建立了一座空调站， 标志着空气制冷机开始应用。 1875年美国林德采用氨作制冷剂，从此蒸气压缩式制冷机在制冷 领域中开始了它的统治地位。 1859年凯利发明氨水吸收式制冷系统。 1910年莱兰克在巴黎发明蒸气喷射式制冷系统。 1930年起 发现氟利昂制冷剂；全封闭压缩机研制成功；混合制 冷剂应用等。
提到制冷不得不说的就是制冷系统 中的四大部件了：压缩机、冷凝器、节 流机构、蒸发器。
每个部件都非常的神奇也非常的有 意思，它们有着各自的功能，有着各自 的神奇之处，下面我将为大家详细介绍 它们。
空调压缩机是在空调制冷剂回路 中起压缩驱动制冷剂的作用。
空调压缩机的工作回路中分蒸发 区(低压区)和冷凝区(高压区)。空调 的室内机和室外机分别属于高压或低 压区(要看工作状态而定)。空调压缩 机一般装在室外机中。
液态
汽化 液化
气态
固态
两种不同温度的物质由于温差的存在，热量就会发生转移和交换，在自 然界和生产过程中温度差是普遍存在的，因此，传热就成了自然界的普遍现 象。在空调及冷冻系统中，同样存在着传热问题，如冷凝器、蒸发器、中间 冷却器、空气加热器等热交换设备。这些设备在运行中都在进行着复杂的热 交换，热量互相传递和转移着，此外系统的冷热管道，以及空调房间的外围 建筑都随季节不同而进行着传热。从热力学定律可知热量会从高温物体向低 温物体传递热量。 1.传热方式
室温 25℃
37℃ 水
一段时间之后
室温 25℃
25℃ 水
热量从杯中传向室温
水温与室温相同
制冷是为了适应人们希望能人工改变局部环境温 度的需要而产生和发展的。日常中的常说的冷热是人 体对温度的高低感觉的反应，因此冷热是一个相对的 概念，制冷中所说的热是相对于环境温度而言的。
所谓的制冷，就是把某一物体或空间（包括空间 内部的物体）的温度，降到低于环境介质温度，并保 持这一低温状态的过程。为了达到这一目的，就应采 用人工的方法不断地将该物体或空间的热量及由外界 传入的热量，转移到外界的环境中去。
热量的传递往往分三种形式进行，即传导、对流、辐射。这三种传热方 式往往是交错发生，以一种方式伴随着另一种方式进行。 (1).传导 传导也称导热，是由两种温度不同的物体之间直接接触所引起的热量交换。 (2).对流 对流是指流动的物体中，借助于部分质点流动而转移的热量，热的对流往往 与热传导相伴随。在空调及冷冻技术中所遇到的传热问题，通常是以导热和 对流为主进行的传热。 （3）.辐射 辐射是物体热能转变为辐射线，同时向四周空间传播。凡具有高温的物体， 均具有这种性能。
（2）R134a对金属的腐蚀作用比较小、稳定性好、不溶于水。
（3）R134a 对臭氧层无破坏作用，温室效应比R22小，属HFC类制冷剂，按当前的国 际协议可长期使用。
3、R718 R718是水，同样的水也是最理想的制冷剂，水作为制冷剂应用于蒸汽喷射式 制冷机和溴化锂吸收式制冷机中。
4、R410A (1).R410A制冷剂是一种双组份的非共沸制冷剂，它由R32与R125(各50%混合而成）。 (2).制冷量大，有较好的传递性。
1、R22
（1）R22的沸点为－40.8℃，微溶于水。
（2）水在R22中的溶解度很小，而且随着温度的降低，水的溶解度越小。
（3）R22能部分与矿物油互相溶解，其溶解度与润滑油的种类和温度有关。
（4）R22不燃烧、不爆炸、毒性很小。
（5）R22对臭氧层仍有破替代物。 2、R134a
（1）R134a沸点为－26.5℃。主要热力性质与R12相似，是比较理想的一种R12替代 制冷剂。
2.热力学定律
（重要性）给出了温度的定义和温度的测量方法。
第一定律：在任何发生，能量转换的热力过程 中转换前后能量的总量维持恒定。
第二定律：在自然条件下，热量只能从高温物 体传向低温物体，而不能由低温传向高温，一切热 现象有关的宏观都是可逆的，要使热传递方式倒转 只能靠消耗能量或做功来实现。
第三定律：绝对零度（0K＝－237.15℃）不可 达到，只能无限接近。
华氏温标F,单位°F。它指在标准大气压下，把纯水的冰 点设为32°F,沸点设为212°F，在两定点间分为180等份，每 一等份即称为华氏一度。
热力学温标T,单位K。是国际制温标，它规定以纯水的三 相点作为基点（固液气），为便于记忆将纯水在标准大气压下 的冰点设为273K,沸点设为373K，在两定点间分为100等份，每 一等份即称为开氏一度。
1.物质的三种状态
自然界中的一切都是有分子和原子组成的。分子中存在着热运动， 是分子具有动能，分子间存在着作用力使分子具有势能。在不同的条件 下物质可以呈现出三种不同的状态，即固态、液态、和气态。
（1）固态 物质处于固态时，分子在自己的平衡位置做振幅很小的 振动，其分子间的距离最小，相互间的吸引力最大，它具有一定的体积 和形状。
作用：输出热量的设备，将制冷剂在蒸发器 中吸收的热量和压缩机消耗功所转化的热量排放 给冷却介质。
冷凝器
水冷式
风冷式
卧式壳管式
立式壳管式
自然对流（冰箱） 强迫对流（空调）
节流的工作原理是制冷工质流过阀门时流动截
面突然收缩,流体流速加快,压力下降,压力下降的大 小取决于流动截面收缩的比例.节流机构的作用：
冷凝器即室外热交换器在制冷时为系 统的高压设备（冷暖热泵型在制热状态时 为低压设备）装在压缩机排气口和节流装 置（毛细管或电子膨胀阀）之间，由空调 压缩机中排出的高温高压气体，进入冷凝 器，通过铜管和铝箔片散热冷却，空调器 中都装有轴流式冷却风扇，采用的是风冷 式，使制冷剂在冷却凝结过程中，压力不 变，温度降低。由气体转化为液体。
制冷原理及基础知识
培训教室 2018.08.06
从低于环境温度的空间或物体中吸收热量并 将其转移给周围环境的过程，称为制冷。
制冷原理与设备是为了适应人们希望能人工改变局 部环境温度的需要而产生和发展的。人们生活中常说的 “热”或“冷”是人体对温度高低感觉的反应，制冷中 所说的冷与热，是指用人工的方法在一定的时间或一定 的空间内对某种物体或对象进行冷却或加热，使其温度 升或降到环境温度以下或以上。
