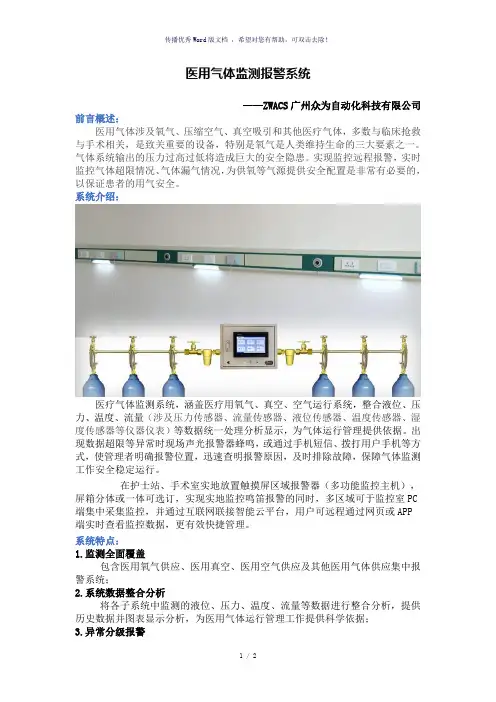

医用气体监测报警系统——ZWACS广州众为自动化科技有限公司前言概述：医用气体涉及氧气、压缩空气、真空吸引和其他医疗气体，多数与临床抢救与手术相关，是致关重要的设备，特别是氧气是人类维持生命的三大要素之一。
气体系统输出的压力过高过低将造成巨大的安全隐患。
实现监控远程报警，实时监控气体超限情况、气体漏气情况，为供氧等气源提供安全配置是非常有必要的，以保证患者的用气安全。
系统介绍：医疗气体监测系统，涵盖医疗用氧气、真空、空气运行系统，整合液位、压力、温度、流量（涉及压力传感器、流量传感器、液位传感器、温度传感器、湿度传感器等仪器仪表）等数据统一处理分析显示，为气体运行管理提供依据。
出现数据超限等异常时现场声光报警器蜂鸣，或通过手机短信、拨打用户手机等方式，使管理者明确报警位置，迅速查明报警原因，及时排除故障，保障气体监测工作安全稳定运行。
在护士站、手术室实地放置触摸屏区域报警器（多功能监控主机），屏箱分体或一体可选订，实现实地监控鸣笛报警的同时，多区域可于监控室PC 端集中采集监控，并通过互联网联接智能云平台，用户可远程通过网页或APP端实时查看监控数据，更有效快捷管理。
系统特点：1.监测全面覆盖包含医用氧气供应、医用真空、医用空气供应及其他医用气体供应集中报警系统；2.系统数据整合分析将各子系统中监测的液位、压力、温度、流量等数据进行整合分析，提供历史数据并图表显示分析，为医用气体运行管理工作提供科学依据；3.异常分级报警1 / 2监测中出现异常情况在报警到中心监控室的同时，使用终端护士站、手术室等区域报警器鸣笛，操作者可根据异常报警的数据点位迅速确定报警原因，从而及时排除故障。
系统中全部监测均设有二级报警，分级报警为操作者赢得充足的故障排除时间，从而保障气体供应工作稳定运行；4.远程监测管理系统可通过互联网接口可连接云平台服务器，将系统全部或部分数据共享给内部监管部门或气体供应单位，利于中控监测室对气体运行有效监管，便于合理制定气体运输计划；5.可定制系统升级系统满足不同医疗机构的不断发展建设、不断细化内部的需求而拓展升级。
医用气体系统安全要把好五关
医用气体系统安全要把好五关吴朵【摘要】医用气体是一项系统工程,直接关系到病人和医生的生命财产安全.文章从医用气体系统的各个环节论述其安全性问题.医用气体系统从规划设计,到建设验收,再到检查维护,每个阶段都对其安全性有影响.规划要经济合理有前瞻性,设计单位、建设单位及管道焊接作业人员要有相应的资质.设计应符合相应规范要求,统筹考虑气源站系统和管道系统的合理性,气体终端和监测报警系统设置符合要求.施工前要按规定告知安全监督部门,严格按设计施工,保证材料质量,进行无损检测.验收要考虑医用气体系统的特殊性,严格按规定进行各种检测,合格才可投入使用.平时应执行医用气体输送规程,检查安全保护装置运行情况,维护中对隐蔽部位要重视.把好资质关、设计关、施工关、验收和检查维护关,有助于设计单位、施工单位、验收单位和医院更好地建设、使用医用气体系统,提高医用气体系统的安全性.【期刊名称】《福建建筑》【年(卷),期】2017(000)005【总页数】4页(P103-106)【关键词】医用气体;气源站;气体管道系统;安全;检查维护关【作者】吴朵【作者单位】福建省建筑设计研究院福建福州350001【正文语种】中文【中图分类】TU279.7+6随着经济社会的高速发展，人们对物质生活水平的要求不断提升，带动了整个社会对于健康的关注，因此医院也随之迅速发展。
在医院发展建设中，医用气体系统的安全性至关重要。
医用气体作为支持生命的系统，直接用于患者预防、诊断、治疗或驱动外科手术工具，其安全性关系到病人和医生的生命财产安全[1]，应研究关注其安全设计的问题。
医用气体是一项系统工程,但研究均比较零散，未能从医用气体系统设计的各个环节较为全面地论述其安全性问题，正如文献[2]所指：“我国在医用气体方面落后很多”。
常用的医用气体有氦气、氧气、压缩空气、笑气、真空吸引气(负压)、氩气、氮气、二氧化碳7种。
各类气体使用范围、频率、配置成本不一样，供气系统也有差别。
医院医用气体系统
医院医用气体系统
引言概述：
医用气体系统在医院中起着至关重要的作用。
它提供了各种医用气体，如医疗氧气、氮气、氮氧混合气等，用于各类医疗设备和手术中。
医用气体系统需要满足高度专业化和安全性，以确保患者和医务人员的安全。
正文内容：
1.医用气体系统的概述
1.1什么是医用气体系统
1.2医用气体的种类和用途
1.3医用气体系统的组成和结构
2.医用气体系统的工作原理
2.1医用气体的产生和净化
2.2医用气体的储存和分配
2.3医用气体系统的压力调控和控制装置
3.医用气体系统的安全性要求
3.1医用气体的纯度和质量要求
3.2医用气体系统的漏气和爆炸防护
3.3医用气体系统的监测和报警系统
3.4医用气体系统的备份和紧急应对措施
4.医用气体系统的维护和管理
4.1医用气体系统的日常维护
4.2医用气体系统的定期检测和维修
4.3医用气体系统的管理和培训要求
5.医用气体系统的新技术和趋势
5.1医用气体系统的智能化和自动化
5.2医用气体系统的低能耗和环保性
5.3医用气体系统的设备更新和改造
总结：
医用气体系统是医院中一个不可或缺的设施，它为医疗设备和手术提供了必要的医用气体。
医用气体系统需要具备专业化和安全性，保证医用气体的纯度和质量，防止漏气和爆炸，并且需要定期维护和管理。
随着技术的不断发展，医用气体系统也在不断更新和改进，趋向智能化、低能耗和环保性。
对于医院来说，建立完善的医用气体系统是保障医疗安全的重要环节。
医用气体系统监测报警检验批
医用气体系统监测报警检验批
（原创实用版）
目录
一、医用气体系统的重要性
二、监测报警系统的作用
三、检验批的流程
四、医用气体系统监测报警检验批的标准
五、医用气体系统监测报警检验批的实施
六、医用气体系统监测报警检验批的注意事项
正文
一、医用气体系统的重要性
医用气体系统是医疗机构中不可或缺的设备，它为病患提供所需的氧气、麻醉气体等，对于病患的生命安全起着至关重要的作用。
因此，医用气体系统的稳定运行和安全性能是医疗机构必须重视的问题。
二、监测报警系统的作用
医用气体系统的监测报警系统，可以实时监测气体系统的运行状态，一旦发现异常，可以及时发出报警，提醒相关人员进行处理，防止可能出现的安全事故。
因此，监测报警系统是保障医用气体系统正常运行的重要设备。
三、检验批的流程
检验批是对医用气体系统监测报警的一次全面检查，其流程包括：检验计划的制定、检验样品的准备、检验实验的进行、检验报告的出具等环节。
四、医用气体系统监测报警检验批的标准
医用气体系统监测报警检验批的标准主要包括两个方面：一是监测报警系统的技术指标，如监测精度、报警灵敏度等；二是监测报警系统的性能指标，如系统的稳定性、可靠性等。
五、医用气体系统监测报警检验批的实施
医用气体系统监测报警检验批的实施，需要由专业的检验人员按照相关的检验标准和方法进行。
同时，医疗机构也需要定期对监测报警系统进行维护和保养，以保证其正常运行。
医用气体系统安全管理指南(各级医疗机构 、综合医院和疾控机构后勤安全生产工作 )
医院医用气体监测与报警系统的可行性分析
118医院医用气体监测与报警系统的可行性分析陈悟方医用气体监测直接关系到患者的生命安危，是医院正常运行过程中的必备设施。
本文通过探究医院医用气体监测与报警系统的可行性，注重对医院医用气体进行实时动态监测，这样一旦出现故障便能够及时报警，避免发生隐患，从而保障广大患者的生命安全。
尤其重要的是，在医院生命支持系统的应用过程中，强化医用气体监测直接关系到广大患者的生命安危和医院的环境安全。
因此，为了能够更好地满足我国医院建设的要求，在颁布的《医用气体工程技术规范》中明确规定：“医用气体系统宜设置集中监测与报警系统” 。
然而，当前部分医院的医用气体监测依然停留在人工巡查、手工记录等层面上，尚未与临床科室所需要的设施紧密联系起来，不利于医院的规模扩大。
在医院快速发展的背景下，随着床位增加和供气管路不断拉长，安全可靠的气体供应系统和监测系统的作用便充分凸显了出来。
因此，本文探究医院医用气体监测与报警系统的可行性具有重要的现实意义。
一、医院医用气体监测与报警系统的可行性在医院不断发展过程中所使用的医用气体监测与报警系统主要是由高精度压力传感器、流量传感器，系统运行管理软件、数据记录系统、手机运营模块等部分组合而成。
医院所使用的医用气体监测与报警系统主要是安装在各个气体机房的监测报警箱内，并通过RS485接口采集相应的气体机房内所有的压力、流量等实时动态数据，借助MODBUS通信传输协议将传感器数据的实时动态显示在数字化的人机界面上，同时通过开关信号实时显示设备的运行情况。
这样既能够充分利用监测报警箱内的有线传输模块将采集的数据传输到医用气体的监测报警系统的本地服务终端中，同时对设备的运行情况也有了充分的监测。
这时，终端再借助相关的软件对数据进行管理和分析。
医院医用气体监测与报警系统是物联网中的一种典型的应用，其主要分为感知层、监测报警箱、顶层。
其中，感知层主要是由各个气体机房的压力、流量、氧浓度传感器共同组合而成；监测报警箱则主要采取的是动态形式，将底层传感器中的信号所发送的数据显示出来，并将这些数据实时传输到本地服务器终端内。
医用气体报警系统产品技术要求深圳市雅森医疗设备
2. 性能指标2.1 设备适用介质医用氧气、医用液氧、氧化亚氮、医用氮气、医用液氮、二氧化碳、医用空气和医用氩气等正压气体。
2.2输入输出压力设备输入压力为0～15MPa；设备输出压力：0kPa～999kPa（可调）。
2.3高压耐受性高压输入管道与一级减压器应能承受最大工作压力15MPa。
2.4排气放散管设备应设置排气放散管。
2.5安装设备内管路、阀门以及减压器等配件应排列整齐，其连接处不得漏气。
2.6显示界面设备应有彩色显示界面。
2.7切换设备能应自动切换。
2.8供电故障设备在供电中断或控制电路故障时，应能持续供气。
2.9设备的监测报警系统2.9.1视觉报警能在距离4m、视觉小于30°和100lx的照度下清楚识别。
2.9.2听觉报警应无条件启动，1.5m处的声压级不低于55dB(A)，并应有暂时静音功能。
2.9.3设备正常工作时，“工作”状态的气瓶状态标识为绿色，“备用”状态的气瓶状态标识为黄色，“空瓶”状态的气瓶状态标识为红色。
2.9.4设备输出压力超过设定值上下限时，应有视觉（超过上限时为黄色、低于下限时为红色）、听觉报警。
2.9.5钢瓶切换时，设备应有视觉（红色）、听觉报警。
2.10 外观2.10.1 设备外部整齐、色泽均匀、无明显划痕、伤痕、裂纹等缺陷。
2.10.2 设备的文字和标志应准确、清晰可见、均匀、不得有明显划痕。
2.11电气安全要求应符合GB 4793.1-2007《测量、控制和实验室用电气设备的安全要求第1部分：通用要求》的要求。
2.12 环境试验要求应符合GB/T 14710-2009《医用电器环境要求及试验方法》中气候环境试验II组，机械环境试验II组的要求。
运输试验、电源电压适应能力试验应分别符合GB/T 14710-2009中4章、5章的规定。
2.13电磁兼容性应符合GB/T 18268.1-2010《测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求》的要求。
医用气体系统监测报警检验批
医用气体系统监测报警检验批
摘要：
1.医用气体系统的重要性
2.监测报警系统的作用
3.检验批的流程和标准
4.医用气体系统监测报警检验批的实际应用
正文：
医用气体系统是医院中必不可少的设备，其主要作用是为手术室、病房等提供所需的氧气、氮气等。
然而，医用气体系统的安全运行离不开监测报警系统的支持。
监测报警系统可以实时监测气体系统的运行状态，一旦发现异常，就能及时发出报警，以保证医院中患者和医护人员的安全。
在医用气体系统中，监测报警系统主要包括气体浓度监测、气体压力监测、气体流量监测等。
这些监测设备需要定期进行检验，以确保其准确性和可靠性。
检验批是医用气体系统监测报警检验的一种方式，其流程和标准如下：首先，医用气体系统的监测设备需要定期进行校准，以确保监测数据的准确性。
校准通常由专业的检验机构进行，校准结果需要记录在案。
其次，医用气体系统的监测设备需要进行定期的性能测试，以确保其在各种工况下的稳定性和可靠性。
性能测试通常由医院内部的检验部门进行，测试结果也需要记录在案。
最后，医用气体系统的监测设备需要进行定期的维修和保养，以确保其长期稳定运行。
维修和保养通常由专业的维修人员进行，维修和保养记录也需要
记录在案。
医用气体系统监测报警检验批的实际应用，可以帮助医院确保医用气体系统的安全运行，提高医院的服务质量和患者满意度。
医用气体系统
医用气体系统医用气体系统是医疗机构中非常重要的设备之一，它用于为医疗操作提供所需的氧气、氮气等医用气体。
正常运行和管理医用气体系统对于临床治疗、手术室、急救等医疗工作至关重要。
本文将介绍医用气体系统的组成、运行原理以及管理注意事项。
一、组成医用气体系统包括气源系统、输送系统和终端设备。
1. 气源系统：气源系统是医用气体系统的重要基础，主要包括气瓶、气瓶集中区、气瓶自动转换装置等。
气源系统的设计与管理应当符合国家相关标准，确保所提供的气体稳定、纯净，并具备漏气报警、自动切换等安全功能。
2. 输送系统：输送系统是将气源输送到各临床科室和手术室的核心部分，主要包括管道、阀门、压力调节装置等。
管道应具备一定的强度和密封性能，阀门和压力调节装置应准确可靠。
输送系统的设计应确保气体的正常流动和安全输送，避免压力过高或过低对患者造成伤害。
3. 终端设备：终端设备是气体的最终使用工具，主要包括雾化器、吸氧设备、麻醉机等。
这些设备的运行状态应经过严格的检测和维护，确保其正常工作和患者的安全。
二、运行原理医用气体系统的运行原理主要包括气体的供应、输送和利用过程。
1. 供应过程：气源系统中的气瓶通过气瓶自动转换装置，根据压力的变化，自动切换气瓶的使用顺序，确保气体持续供应。
气瓶中的气体通过管道输送至各临床科室和手术室。
2. 输送过程：输送系统中的管道和阀门将气体从气源输送至终端设备。
输送过程中，气体的压力通过压力调节装置进行调整，确保气体的稳定输送。
3. 利用过程：终端设备将气体用于医疗操作，如吸入氧疗、麻醉等。
根据不同的医疗需求，气体可以进一步被雾化、加湿等。
三、管理注意事项为了确保医用气体系统的安全和可靠运行，以下是一些管理注意事项：1. 定期检测和维护：医用气体系统应定期进行检测和维护，确保各部分设备的正常运行状态。
检测包括气源的纯净度和压力、输送系统的泄漏检测、终端设备的工作状态等。
2. 气瓶管理：气瓶的管理非常关键，应按照相关标准进行操作。
医用气体管道供给系统监测报警系统
随着医院的快速发展，越来越多的医院采用集中供应的医用气体系统，医用气 体具有一定的危险性。
近年来，医用气体事故也时有发生。
作为医院支持系统的核 心之一的医用气体系统直接关系到医疗安全和医院的安全。
国家发布并与2014年2 约1日实施Y 《WS 435医院医用气体系统运行管理》，其中就有医用气体机房安装 入侵报警装置和监控装置，在关键区域需做监控。
欧美发达国家早几年就已经强制 要求医院安装医用气体供给管道监控管理系统。
该管理系统发展趋势是医院基本建 设。
系统介绍：医用供给管道监控管理系统系统利用目前现代工业网络控制技术，采用总线分 布式数据采集方式，用数据通讯的方式将各监控现场（包括手术室、ICU 、普通病 区及各医用气体站房）的主要气体监控参数（如多种气体的压力、氧气纯度、流量 等）进行采集，通过数据总路线传输至监控中心监控计算机中，由计算机对相关运 行数据进行采集、控制和处理，对所有运行参数形成完善的数据库文件，对各现场 的气体参数进行全方位的监控，同时具有对运行数据和报警数据进行查询、搜索。
并且能够及时定位故障出现并高效率处理，从而避免相关事故发生，保证医院相关 部分系统正常运行。
系统功能：该系统能实时监测各医用气体的压力、氧气纯度及流量等参数；当各路气体 供气压力偏离正常范围时，及时发出报警信号；实时测量各科室的氧气流量，为医 院的成本统计提供可靠依据，可及时发现各科室医用气体的异常情况；可根据计算 机对各监控现场的统计数据，智能判断管路及终端泄漏的可能，能进行相应的控制 处理，为医院的维护管理提供理论依据。
医用气体供给管道监控管理系统'\系统组成：主要硬件产品包括：中心报警主机，现场报警主机，数据集中器，管道监控模 块，网络氧气流量计，智能化气体监控系统，网络布线系统等。
1、中心报警主机：用于实时分析系统中各个监测点数据，发现异常及时声光报警。
实时将收集到的各类数据发送给计算机，安装位置可以选择设备监控室或设备科办空压监测器 制氧机监测器呼］医用气体集中监测系统管理网络拓普制氧机监测器RS232/USB负压监测审PC 管理终端k'X CAN 总线主报瞥三豆合式惬招公室；2、现场报警主机：用于分析本供气区各个监测点的气压数据，并将数据发送给中心报警主机，当存在异常时及时声光报警并将报警信息发送到中心报警主机，并进行相应控制，安装位置楼层护士站；3、数据集中器：将供氧中心各设备提供的各种数据（设备运行状态，气压状态，气体状态及环境温度湿度等）集中转换成报警系统协议数据，并发送到中心报警主机，该模块为选择性安装，安装位置需要根据医院实际情况选择。
医用气体报警器说明书
医疗气体报警使用说明书医疗气体警报医疗气体警报正面医疗气体警报背面二、操作说明一、接线说明1.X1接线端X11-AC 14V； X12-空脚； X13-AC 14V；2.X2备用接线端;3.X3接线端;X31-气体RS485接口B; X32-气体RS485接口A; X33-地线;X34-气体数据线;4.X4接线端; X41-AC 21V； X42-空脚； X43-AC 21V；5.X5备用接线端6.X6接线端;X61-氧气检测头信号端;X62-氧气检测头DC +24V端； X63-压缩空气检测头信号端;X64-压缩空气检测头DC +24V端； X65-负压吸引检测头信号端;X66-负压吸引检测头DC +24V端；365412JKQ-QT-12X2X1X4X3X5X6 外接电流型气体压力检测头检测 气体检测范围:压缩空气1.检测窗口显示设置:长按［设置］键直至检测窗口显示[P1]，再按[设置]键至检测窗口显示[P4]，按［∧］或［∨］点亮正常灯，确认氧 气检测显示。
再按[设置]键至检测窗口显示[P5]，按［∧］或［∨］点亮正常灯，确认压缩空气检测显示。
再按[设置]键 至检测窗口显示[P6]，按［∧］或［∨］点亮正常灯，确认负压吸引检测显示。
最后按[设置]键退出。
2.地址码设置:长按［设置］键直至检测窗口显示[P1]，再按[设置]键至检测窗口显示[d--]，按［∧］或［∨］选择地址码[d01d30]。
最后按[设置]键退出。
3.气体检测报警范围设置:a.按［设置］键氧气欠压灯(橙色)闪烁，表示氧气欠压报警设置。
再按［∧］或［∨］设定氧气欠压报警值。
b.再按［设置］键氧气过压灯(红色)闪烁，表示氧气过压报警设置。
再按［∧］或［∨］设定氧气过压报警值。
c.再按［设置］键压缩空气欠压灯(橙色)闪烁，表示压缩空气欠压报警设置。
再按［∧］或［∨］设定压缩空气欠压报警值。
d.再按［设置］键压缩空气过压灯(红色)闪烁，表示压缩空气过压报警设置。
医用气体报警系统产品技术要求深圳市雅森医疗设备
医用气体报警系统产品技术要求深圳市雅森医疗设备1.敏感性能：医用气体报警系统需要具备高敏感性能，能够准确监测和识别空气中的各类气体。
对于常见气体如氧气、二氧化碳、氧化氮、气体氧、气体压力以及其他危险和有害气体等，系统应能实时监测并作出准确报警。
2.稳定性：医用气体报警系统需要具备较高的稳定性，能够在长时间的运行过程中保持精确和可靠的性能。
系统应能自动进行定期校准和检查，确保传感器的灵敏度和准确性。
3.响应速度：医用气体报警系统对气体泄漏或异常情况需要能够快速响应，及时发出警报。
系统应具备快速的传感器响应时间，通常应在几秒以内。
4.报警方式：医用气体报警系统应该以多种方式发出警报，以确保能够及时被人员察觉。
可以通过声音、光线、振动等多种方式来发出警报信号，并通过报警器或者系统界面来通知相关人员。
5.数据记录与管理：医用气体报警系统需要能够实时记录气体监测数据，并提供数据的存储和管理功能。
可以通过内置存储器或者连接外部存储设备来保存数据，并通过界面或者导出数据等方式进行操作和管理。
6.自检和故障报警功能：医用气体报警系统需要具备自检和故障报警功能，能够对传感器、报警器等关键部件进行自动检测和故障诊断。
并能够及时发出故障报警信息，便于维护人员及时处理。
7.显示和操作界面：医用气体报警系统需要具备直观明了的显示和操作界面，以方便用户进行操作和管理。
可以通过液晶显示屏、按键、触摸屏等方式来实现。
8.可扩展性与兼容性：医用气体报警系统应具备良好的扩展性和兼容性，能够与医院的其他设备进行联接和协同工作。
例如，可以通过接口与监护仪、呼吸机等医疗设备进行数据交互。
总之，医用气体报警系统作为医疗设备中的重要组成部分，应具备高敏感性、稳定性、快速响应、多种报警方式、数据记录与管理、自检与故障报警功能、直观的显示和操作界面、良好的扩展性与兼容性以及相关质量和安全认证等特点。
以上就是医用气体报警系统产品技术要求的简要介绍。
医学气体设施工程方案
医学气体设施工程方案介绍本文档旨在提供医学气体设施工程的方案，以满足医院和其他医疗机构的气体需求。
医学气体设施工程包括氧气、氮气、氧化亚氮和其他医用气体的供应、储存和分配系统。
设备要求医学气体设施工程需要以下设备：1. 气体供应系统：包括气体储罐、压缩机和气体输送管道。
这些设备应符合医疗行业的标准和规范，确保气体的质量和安全性。
2. 气体分配系统：包括气体管道网络、流量控制和调节设备。
这些设备应能够将气体分配到各个医疗设施和房间，确保气体供应的稳定性和可靠性。
3. 气体监测系统：包括气体浓度监测仪器和报警系统。
这些设备应能够监测气体浓度，并在浓度异常时及时发出警报，以保障医疗人员和患者的安全。
4. 气体储存系统：包括气体储罐和储存设备。
这些设备应能够安全地储存气体，并在需求时提供稳定的气体供应。
工程实施步骤医学气体设施工程的实施步骤如下：1. 方案设计：根据医院或医疗机构的气体需求和现有设施条件，设计医学气体设施工程方案。
方案设计应考虑气体供应、分配、储存和监测等方面的要求。
2. 设备采购：根据方案设计，采购符合医疗行业标准的气体设备。
在采购过程中，应与供应商充分沟通，确保设备的质量和性能。
3. 工程施工：根据方案设计和设备采购情况，进行医学气体设施工程的施工。
在施工过程中，应严格按照相关法规和标准进行操作，确保工程质量和安全。
4. 系统调试：完成工程施工后，对医学气体设施进行系统调试。
调试过程中，应检查设备的运行状态和性能，确保气体供应和分配的稳定性。
5. 工程验收：完成系统调试后，进行医学气体设施工程的验收。
验收过程中，应检查设备的安装质量和系统的运行情况，确保工程的合格性。
注意事项在进行医学气体设施工程时，需要注意以下事项：1. 遵守相关法规和标准：在方案设计、设备采购、工程施工和系统调试过程中，应遵守医疗行业的相关法规和标准，确保工程的质量和安全。
2. 定期维护和检修：医学气体设施工程需要定期进行设备维护和检修，以确保设备的正常运行和气体供应的可靠性。
医用气体系统优化设计方案
医用气体系统优化设计方案1. 项目背景随着医疗行业的不断发展，医用气体系统在医院中的重要作用日益凸显。
为满足临床需求，提高医疗服务质量，确保患者安全，医院需对医用气体系统进行优化设计。
本方案旨在针对现有医用气体系统存在的问题，提出针对性的改进措施，以提高系统的稳定性、安全性和可靠性。
2. 系统现状分析目前，医院医用气体系统主要包括氧气、氮气、压缩空气、二氧化碳等气体供应。
系统主要由气体源、管道、阀门、报警装置、末端设备等组成。
但在实际运行过程中，存在以下问题：1. 气体管道布局不合理，局部压力不稳定。
2. 报警装置敏感度不足，故障排除时间长。
3. 末端设备使用不当，影响气体质量。
4. 系统维护保养不到位，设备老化严重。
3. 优化设计目标1. 提高气体供应稳定性，确保各科室需求得到满足。
2. 提高系统安全性，降低故障发生的风险。
3. 提高气体质量，满足临床需求。
4. 提高系统维护保养水平，延长设备使用寿命。
4. 优化设计方案4.1 气体管道布局优化1. 重新规划气体管道布局，确保管道走向合理，减少气体损耗。
2. 增加分支管道，提高气体分布均匀性。
3. 选用高质量管道材料，降低泄漏风险。
4.2 报警装置升级1. 更换高敏感度报警装置，实时监测气体压力、流量等参数。
2. 增设冗余报警线路，确保报警系统可靠性。
3. 定期检查报警装置，确保其正常工作。
4.3 末端设备管理优化1. 对末端设备进行定期检查、维护，确保设备完好。
2. 加强医护人员培训，提高设备使用正确率。
3. 增设末端设备备用件，缩短故障排除时间。
4.4 系统维护保养优化1. 制定完善的维护保养计划，确保设备定期检查、维修。
2. 提高维护人员专业水平，确保保养质量。
3. 引入智能化管理系统，实时监控设备运行状态，提前发现并解决问题。
5. 实施步骤与时间安排1. 项目启动：2023年第1季度2. 调研与方案制定：2023年第2季度3. 设备采购与安装：2023年第3季度4. 系统调试与验收：2023年第4季度5. 培训与运维：2024年第1季度6. 预期效果1. 气体供应稳定性提高30%。
医用导管检测系统
医用导管检测系统医用导管检测系统是一种用于检测和监测人体内导管的设备，旨在确保导管的安全和良好的操作性能。
本文将详细介绍医用导管检测系统的工作原理、应用范围、检测原则及其重要性。
一、工作原理医用导管检测系统是通过使用传感器和监测仪器来对导管进行测量和监测。
传感器可以测量导管的位置、温度、流量和压力等关键参数，并将数据传输给监测仪器进行实时监测和分析。
监测仪器可以显示导管的各项参数，并提供报警功能以保证医护人员能够在导管异常时及时采取必要的措施。
二、应用范围医用导管检测系统广泛应用于医疗领域，特别是在手术、心脏病治疗、呼吸治疗和麻醉等领域中。
在手术中，医用导管检测系统可以帮助医生准确定位导管的位置，以确保手术的准确性和安全性。
在心脏病治疗中，医用导管检测系统可以进行心脏血管压力的监测，为医生提供必要的参考数据。
在呼吸治疗中，医用导管检测系统可以监测氧气流量和压力，确保患者正常呼吸。
在麻醉中，医用导管检测系统可以监测麻醉药物的输送速率，减少麻醉过量和药物泄漏的风险。
三、检测原则医用导管检测系统的主要原则是通过测量和监测导管内部和外部的关键参数，以确保导管的正常运行和患者的安全。
其中，关键参数包括导管位置、温度、流量和压力等。
导管位置是通过定位传感器实时检测导管与人体相关组织的距离和方位来确定的。
温度传感器可以测量导管周围的温度，以检测导管周围是否存在感染等异常情况。
流量传感器可以测量导管内液体或气体的流量，以确保流量的准确性和稳定性。
压力传感器可以测量导管内的压力，以确保导管的正常通畅和功能。
四、重要性医用导管检测系统对于医疗工作的安全性和有效性至关重要。
首先，通过实时监测和测量导管的位置、温度、流量和压力等关键参数，可以准确评估导管的工作状态，及时发现和解决潜在的问题。
其次，医用导管检测系统可以提供及时的报警功能，一旦导管出现异常情况，如漏气、堵塞或移位等，医护人员可以立即采取必要的措施，避免产生严重后果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用气体供给管道监控管理系统
随着医院的快速发展，越来越多的医院采用集中供应的医用气体系统，医用气体具有一定的危险性。
近年来，医用气体事故也时有发生。
作为医院支持系统的核
心之一的医用气体系统直接关系到医疗安全和医院的安全。
国家发布并与2014年2 约1日实施了《WS 435医院医用气体系统运行管理》，其中就有医用气体机房安装入侵报警装置和监控装置，在关键区域需做监控。
欧美发达国家早几年就已经强制要求医院安装医用气体供给管道监控管理系统。
该管理系统发展趋势是医院基本建设。
系统介绍:
医用供给管道监控管理系统系统利用目前现代工业网络控制技术，采用总线分
布式数据采集方式，用数据通讯的方式将各监控现场（包括手术室、ICU、普通病区及各医用气体站房）的主要气体监控参数（如多种气体的压力、氧气纯度、流量等）进行采集，通过数据总路线传输至监控中心监控计算机中，由计算机对相关运行数据进行采集、控制和处理，对所有运行参数形成完善的数据库文件，对各现场的气体参数进行全方位的监控，同时具有对运行数据和报警数据进行查询、搜索。
并且能够及时定位故障出现并高效率处理，从而避免相关事故发生，保证医院相关部分系统正常运行。
系统功能:
该系统能实时监测各医用气体的压力、氧气纯度及流量等参数；当各路气体
供气压力偏离正常范围时，及时发出报警信号；实时测量各科室的氧气流量，为医院的成本统计提供可靠依据，可及时发现各科室医用气体的异常情况；可根据计算机对各监控现场的统计数据，智能判断管路及终端泄漏的可能，能进行相应的控制处理，为医院的维护管理提供理论依据。
1
CAN 总线
1
DeZ-l 现场主机
• OO
管道气体监测
；匹寸昌PC 管理终端
空压监测器
雪 负压监测器
RS232/USB
监测报警主机
制氧机监测器
Dn
n
医用气体集中监测系统管理网络拓普
制氧机监测器
• O0
DeZ-I 现场主机
管道气体监测
址者云芯'J二
系统组成:
主要硬件产品包括：中心报警主机，现场报警主机，数据集中器，管道监控模块，网络氧气流量计，智能化气体监控系统，网络布线系统等。
1中心报警主机：用于实时分析系统中各个监测点数据，发现异常及时声光报警。
实时将收集到的各类数据发送给计算机，安装位置可以选择设备监控室或设备科办
公室;
二
;
监测点类型数值单位
监测点类型数值单位
:SHINVzl医用气体监控中心主机翅
SHINVA医用气体监控中心主机
第一区第八区
第二区第九区
第三区第十区
第四区第十一区
第五区第十二区
第六区第十三区
第七区返 W 制氣机汇流排空压站负压站
2、现场报警主机：用于分析本供气区各个监测点的气压数据，并将数据发送给中心报警主机，当存在异常时及时声光报警并将报警信息发送到中心报警主机，并进行相应控制，安装位置楼层护士站;
SHINVA医用气体区域监测主机
空气压力bar实时
3、数据集中器：将供氧中心各设备提供的各种数据（设备运行状态，气压状态,
流Xm3/b
实时
气体状态及环境温度湿度等）集中转换成报警系统协议数据，并发送到中心报警主机，该模块为选择性安装，安装位置需要根据医院实际情况选择。
4、管道监控模块：安装于管道分支处，用于监测管道气压，管道安全状态。
将安装位置管道气压数据发送给现场报警主机和中心报警主机，安装在需要监测管道点位。
5、网络氧气流量计：具有实时流量与累计流量的计量功能，可进行数据采集与网络传输，安装在楼层管道井二极减压输出端。
6、智能化气体管理系统：专业系统软件，可实现实时监控和统计数据输出。
医用气体监控系统
实时数据监测
彳出4t« ■ I］印I I 41«■
ttp
Ht«V
il
«由
»«
医用气体监控系统• ・《/：
通信接口设置F
Mfta«
*«£«! Kf *«
Al««
矣时套*
««ft4nu4e>：<A：
■
ar 4 lb
医用气体监控系统
• ・wi *■•
管《
设备监测点管理
MHri S«d
eift
«ea« a<a«
实 »ta«
则户管《
«出
*«
医用气体监控系统
i I ■
pm 查询 I ” M
一 —SUNK
Hi
^B]
报警数据查询
£«11»
r ^..s ・
• ・・ /1
并怜•ot/n ・Q
M«Af<
<£
遇出
SHINVA新华医疗医用气体监控系统一■历史数擴查询
量拡£测
*画
实聲
14各t
«户管理
系统特点
1、全面检测：全面检测纯度、压力、状态、流量。
管理系统可以实现医用气体供给系统的全面监控。
数据采集仪将对意外情况和操作信号进行记录，并可在整个网络内进行查询。
数据可在本地显示，也可在中央监控站显示。
2、智能组件：该系统由一系列独立组件构成，并通过数据线进行通讯。
每个组件被设计用于专门的任务，并可对来自系统的重要数据进行处理。
可采集来自压力监控和可选气体消耗仪表的数据，并可通过系统进行查询。
报警信号可单独传递到局部监控单元或监控中心。
3、定制配置：模化块设计，管理系统可根据现场环境进行精确定制。
根据信号的数量，可定制不同数量的数据采集器或监控面板。
系统软件对各组件进行集中管理。
4、可拓展平台：基于定制配置，系统可在设计初期或后期对监测功能进行修改。
满足国家相关标准要求，并可持续升级，并能扩展加入输液控制模块、智能呼叫系统、病房用餐系统等，可以与医院其他管理系统组成医院智能管理系统。
我们公司研发的该系统与欧美的系统参数性能一致，有些方面还超过他们，但
成本却他们的几分之一。
我们公司研发的系统功能更全、性能可靠、扩展性更好。
目前国内其他公司研发的系统还没有能做到像我们公司系统的功能。
该系统的市场需求量已经逐渐增加，是新建医院、医院改建和改造的基本建设项目。
目前我们公司正常研发高端智能呼叫系统与医院气体管道供给监控系统整合,
这两套系统医院基本上是同时存在同时运行工作，该整合系统具有减少设备和施工成本、减少设备维修成本、功能更强大等优势。
工程施工要求
CAN协议标准中规定了CAN总线支持的两种传输介质--双绞线和光纤。
目前, 绝大多数CAN 总线系统采用的都是双绞线传输。
光纤一般应用于大容量、高速率的传输中，对于CAN总线这种传输速率较低、数据量较小的现场总线通信，光纤传输的优势得不到完全发挥，因此光纤传输的应用还不多。
CAN总线不宜在强干扰、高速率、远距离的场合下使用双绞线作为传输介质。
CAN协议支持光纤作为传输介质，而光纤信号的传输则是单向的，因此最简单
实用的方法是在某些总线支路上采用光纤介质，整个CAN网络为双绞线和光纤两种传输介质混合使用的方式。
作为传输介质，光纤在抗干扰性、传输容量、速率等方面具有许多比双绞线优
良的特性。
因此，在某些环境恶劣、地理分布范围较广、速率要求较高的CAN总
线系统中，可以在相应的支路上使用光纤传输，从而保证整个CAN网络的性能。
1总线拓扑结构
CAN总线采用总线式拓扑结构。
各节点可以像以太网节点那样直接挂接在一条主干线上。
CAN采用两芯线缆，有极性连接。
CAN总线网络也可以通过一个三通
节点构成层次结构，呈现树型拓扑。
对于采用电缆介质的CAN总线网络，总线末
端要设有匹配阻抗，防止反射产生驻波。
1）分支树型拓扑
总线
终端电阻
1如欧
接点1 接点2接点接点
树型拓扑要求:
单根支线最大长度W 50m。
本段CAN 总线上累计支线总长度W 250m。
总线有分支时，应该适当减少联接的设备数量和适当降低传输距离。
CAN总线般都是利用在环境比较恶劣，控制室与现场比较远的场合。
2）总线式无分支组网拓扑
总线式无分支组网拓扑要求:
2km内终端电阻为120欧，大于2km终端电阻为390欧。
选用1.0~1.5mm2双芯屏蔽双绞线（注：单根是多股比如24股拧成一股），根据
传输距离不同0.5平方线适合于100m以内的距离，0.75平方线适合于400m以内, 1平方适合1km以内距离，1.5平方线适合10km以内距离。
总线线材建议选择表:
总线无分支时根据经验，建议系统设计时按下表控制总线上的联接设备的数量:。
