高中物理人教版选修3选修3-2第五章第4节变压器B卷
人教版 物理选修3-2 第五章 第四节 变压器

2)I2是由U2和负载决定的,I2决定I1;
3)输入功率P1等于输出功率P2,P2决定P1。
例1 理想变压器原副线圈的匝数比n1:n2=4:1, 当导体棒在匀强磁场中向左做匀速直线运动切 割磁感线时,图中电流表A1的示数为12mA, 则电流表A2的示数为( B ) A. 3mA B. 0 C. 48mA D. 与负载R的值有关
(2)I1=0.095A。
U1
n1
U n2 2
× ×
U n3 3 I3
练习 如图所示,理想变压器的原线圈接上 220V交流电压,副线圈有A、B两组,A组接 4Ω的电阻,B组接规格为“10V 24W”的灯泡。 已知A组的线圈匝数为30匝,两端电压为6V, 灯泡正常发光,求原线圈的匝数和电流。 n1=1100匝;I1=0.15A。
P输入
没有能量损失
∽ U1
n1
n2
U2 ∽
P输出
理想变压器输出功率应等于输入功率:
P输入 P输出
理想变压器的电压规律
I1
原、副线圈产生的感应 电动势分别为:
I2 n1 r1 n2 r2 U2 ∽
∽ U1
E1 n1 t E2 n2 t
E1 n1 E 2 n2
r1 0 r2 0 U1 E1 U 2 E2
×
∽
L1 L2
n1
n2
×××
L3 L4
例3 为了保证用电安全,家庭居室的室内电路前端 一般都安装漏电保护开关,如图所示是保护开关的 电路原理简图,问: (1)电路正常工作时,b线圈是没有电流的,原因 是什么? (2)如果站在地上的人不小心接触火线时,b线圈 为什么会产生感应电流?
例4 如图是4种亮度可调的台灯的电路示意图, 它们所用的灯泡相同,且都是“220V 40W”, 当灯泡消耗的功率都调至20W时,哪台台灯消 耗的功率最小?
高中物理选修3-2第5章交变电流章末测评B卷(人教版附答案)

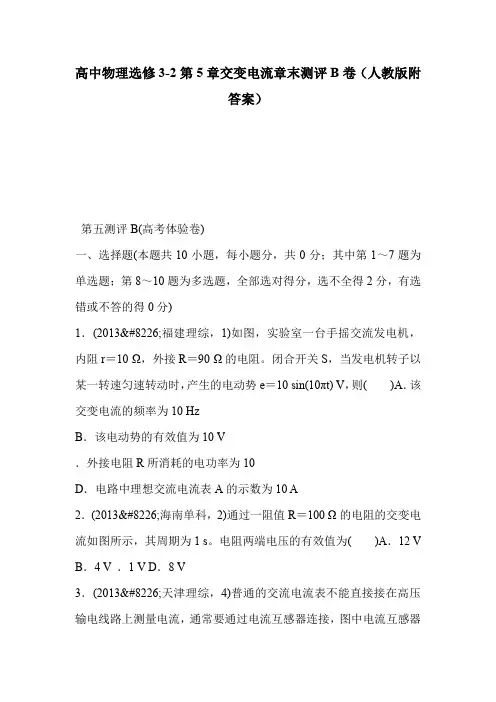

高中物理选修3-2第5章交变电流章末测评B卷(人教版附答案)第五测评B(高考体验卷)一、选择题(本题共10小题,每小题分,共0分;其中第1~7题为单选题;第8~10题为多选题,全部选对得分,选不全得2分,有选错或不答的得0分)1.(2013•福建理综,1)如图,实验室一台手摇交流发电机,内阻r=10 Ω,外接R=90 Ω的电阻。
