连轧生产工艺流程
无氧铜杆连铸连轧生产线

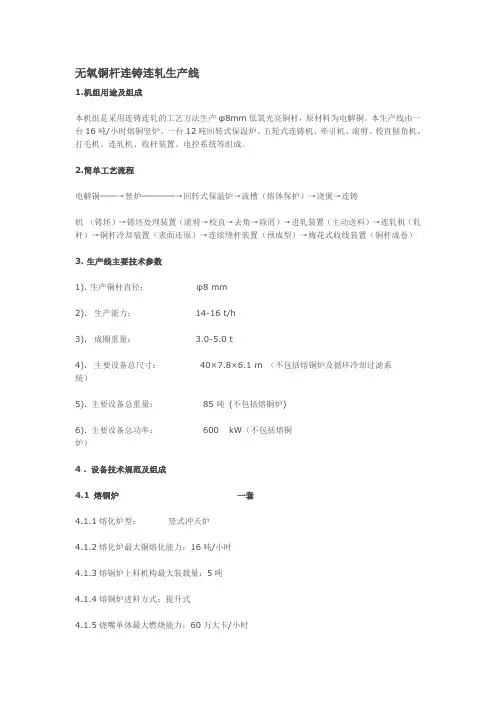

无氧铜杆连铸连轧生产线1.机组用途及组成本机组是采用连铸连轧的工艺方法生产φ8mm低氧光亮铜杆，原材料为电解铜。
本生产线由一台16吨/小时熔铜竖炉、一台12吨回转式保温炉、五轮式连铸机、牵引机、滚剪、校直刨角机、打毛机、连轧机、收杆装置、电控系统等组成。
2.简单工艺流程电解铜──→竖炉────→回转式保温炉→流槽（熔体保护）→浇煲→连铸机（铸坯）→铸坯处理装置（滚剪→校直→去角→除屑）→进轧装置（主动送料）→连轧机（轧杆）→铜杆冷却装置（表面还原）→连续绕杆装置（预成型）→梅花式收线装置（铜杆成卷）3. 生产线主要技术参数1). 生产铜杆直径：φ8 mm2). 生产能力：14-16 t/h3). 成圈重量： 3.0-5.0 t4). 主要设备总尺寸： 40×7.8×6.1 m （不包括熔铜炉及循环冷却过滤系统）5). 主要设备总重量： 85 吨(不包括熔铜炉)6). 主要设备总功率： 600 kW（不包括熔铜炉）4 .设备技术规范及组成4.1熔铜炉一套4.1.1熔化炉型：竖式冲天炉4.1.2熔化炉最大铜熔化能力：16吨/小时4.1.3熔铜炉上料机构最大装载量：5吨4.1.4熔铜炉进料方式：提升式4.1.5烧嘴单体最大燃烧能力：60万大卡/小时4.1.6熔铜炉烧嘴数量：15只4.1.7烧嘴冷却方式：水冷4.1.8烧嘴点火方式：自动4.1.9使用燃料：天然气、液化气、城市煤气4.1.10保温炉炉型：液压回转式4.1.11保温炉有效容量：12吨4.1.12保温炉最高倾力角度：>70º4.1.13烧嘴单体最大燃烧能力：60万大卡/小时4.1.14保温炉烧嘴数量：1只4.1.15燃烧控制方式：比例燃烧，具有保护装置4.1.16燃气阀检漏方式：手动/自动熔铜炉包括冲天式铜熔化炉、回转式保温炉、上下流槽、燃烧控制系统等四大部分。
具有熔化速度快、铜水含氧量低、流量连续可调、铜水温度独立可控、单位铜水燃气消耗量低等特点。
板带生产工艺5(热连轧带钢生产)课件
推动产业升级和转型
02
新技术应用将推动传统钢铁产业的升级和转型，实现绿色、智
能、高效的生产方式转变。
满足市场需求和推动经济发展
03
新技术应用将满足市场对高品质、高性能热连轧带钢的需求，
推动相关产业的发展和经济增长。
07
实践环节与案例分析
实践环节安排
实践环节目标
通过实践操作，加深对热连轧带钢生产工艺的理解，掌握 关键技术和设备操作。
原料切割
将原料按照轧制长度进行 切割，准备进入加热工序 。
原料加热
加热温度
控制加热温度在适当的范 围内，以保证轧制过程的 稳定性和产品质量。
加热时间
根据原料的厚度和加热温 度确定加热时间，确保原 料充分软化。
加热方式
采用连续式加热炉或步进 式加热炉进行加热，提高 加热效率。
加热质量与控制
温度均匀性
确保加热过程中温度分布均匀精度
对加热温度进行精确控制，以获 得稳定的轧制过程和产品质量。
氧化与脱碳
控制加热过程中的氧化和脱碳程 度，避免对产品质量造成影响。
04
轧制过程与控制
粗轧过程与控制
粗轧阶段
轧制速度
在粗轧阶段，带钢经过几道轧制后逐 渐成形，主要目标是控制带钢的宽度 和厚度，确保其满足后续精轧和成品 的要求。
热连轧带钢生产工艺流程
加热
将原料加热至轧制所需温度。
冷却
控制冷却速度，以获得所需的 金属组织和性能。
原料准备
选用合适的原料，进行表面清 理和切割。
轧制
通过多道次轧制，使原料逐渐 减薄和延伸，直至达到所需规 格。
精整
对轧制后的带钢进行表面处理 、矫直和切割等操作，以满足 产品要求。
无氧铜杆连铸连轧生产线技术
无氧铜杆连铸连轧生产线1.机组用途及组成本机组是采用连铸连轧的工艺方法生产φ8mm低氧光亮铜杆，原材料为电解铜。
本生产线由一台16吨/小时熔铜竖炉、一台12吨回转式保温炉、五轮式连铸机、牵引机、滚剪、校直刨角机、打毛机、连轧机、收杆装置、电控系统等组成。
2.简单工艺流程电解铜──→竖炉────→回转式保温炉→流槽（熔体保护）→浇煲→连铸机（铸坯）→铸坯处理装置（滚剪→校直→去角→除屑）→进轧装置（主动送料）→连轧机（轧杆）→铜杆冷却装置（表面还原）→连续绕杆装置（预成型）→梅花式收线装置（铜杆成卷）3. 生产线主要技术参数1). 生产铜杆直径：φ8 mm2). 生产能力：14-16 t/h3). 成圈重量： 3.0-5.0 t4). 主要设备总尺寸： 40×7.8×6.1 m （不包括熔铜炉及循环冷却过滤系统）5). 主要设备总重量： 85 吨(不包括熔铜炉)6). 主要设备总功率： 600 kW（不包括熔铜炉）4 .设备技术规范及组成4.1熔铜炉一套4.1.1熔化炉型：竖式冲天炉4.1.2熔化炉最大铜熔化能力：16吨/小时4.1.3熔铜炉上料机构最大装载量：5吨4.1.4熔铜炉进料方式：提升式4.1.5烧嘴单体最大燃烧能力：60万大卡/小时4.1.6熔铜炉烧嘴数量：15只4.1.7烧嘴冷却方式：水冷4.1.8烧嘴点火方式：自动4.1.9使用燃料：天然气、液化气、城市煤气4.1.10保温炉炉型：液压回转式4.1.11保温炉有效容量：12吨4.1.12保温炉最高倾力角度：>70º4.1.13烧嘴单体最大燃烧能力：60万大卡/小时4.1.14保温炉烧嘴数量：1只4.1.15燃烧控制方式：比例燃烧，具有保护装置4.1.16燃气阀检漏方式：手动/自动熔铜炉包括冲天式铜熔化炉、回转式保温炉、上下流槽、燃烧控制系统等四大部分。
具有熔化速度快、铜水含氧量低、流量连续可调、铜水温度独立可控、单位铜水燃气消耗量低等特点。
连轧的生产工艺

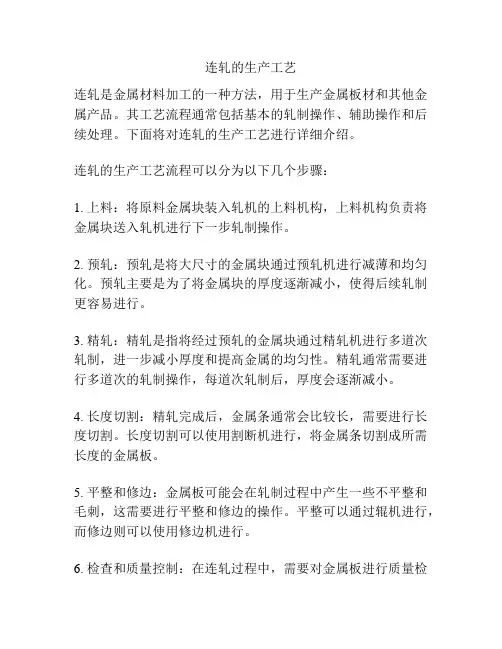

连轧的生产工艺连轧是金属材料加工的一种方法，用于生产金属板材和其他金属产品。
其工艺流程通常包括基本的轧制操作、辅助操作和后续处理。
下面将对连轧的生产工艺进行详细介绍。
连轧的生产工艺流程可以分为以下几个步骤：1. 上料：将原料金属块装入轧机的上料机构，上料机构负责将金属块送入轧机进行下一步轧制操作。
2. 预轧：预轧是将大尺寸的金属块通过预轧机进行减薄和均匀化。
预轧主要是为了将金属块的厚度逐渐减小，使得后续轧制更容易进行。
3. 精轧：精轧是指将经过预轧的金属块通过精轧机进行多道次轧制，进一步减小厚度和提高金属的均匀性。
精轧通常需要进行多道次的轧制操作，每道次轧制后，厚度会逐渐减小。
4. 长度切割：精轧完成后，金属条通常会比较长，需要进行长度切割。
长度切割可以使用割断机进行，将金属条切割成所需长度的金属板。
5. 平整和修边：金属板可能会在轧制过程中产生一些不平整和毛刺，这需要进行平整和修边的操作。
平整可以通过辊机进行，而修边则可以使用修边机进行。
6. 检查和质量控制：在连轧过程中，需要对金属板进行质量检查和控制。
通常可以采用无损检测方法，如超声波探伤或磁粉检测，来检查金属板的表面和内部是否存在缺陷。
7. 包装和出厂：最后一步是对成品金属板进行包装和出厂。
金属板通常会卷成卷筒或者剪断成规定长度的板材，然后进行包装，并标注不同批次和规格的信息，以便进行存储和运输。
需要注意的是，连轧的生产工艺可以根据不同的材料和产品要求进行调整和改进。
此外，为了保证连轧的质量和效率，还需要进行设备维护和定期检修，并进行生产参数的优化。
这样才能保证连轧的生产工艺持续稳定和高效运行。
连铸连轧的生产工艺流程
连铸连轧的生产工艺流程Continuous casting and rolling is a manufacturing process that allows for the continuous production of high-quality metal products such as steel. 连铸连轧是一种制造工艺，可以连续生产高质量的金属产品，比如钢材。
This process involves the casting of molten metal into a continuous mold, which is then rolled into the desired shape and size. 这个工艺包括将熔化的金属连续浇铸成模具，然后轧制成所需的形状和尺寸。
Continuous casting and rolling offers several advantages over traditional batch manufacturing methods, including higher efficiency, improved product quality, and reduced production costs. 连铸连轧相对于传统的分批生产方法有许多优势，包括更高的效率、改善的产品质量和降低的生产成本。
From a technical perspective, continuous casting and rolling involves several key steps. 从技术角度来看，连铸连轧包括几个关键步骤。
The first step is the continuous casting of the molten metal into a mold, which allows for the formation of a solidified metal strand. 第一步是将熔化的金属连续浇铸到模具中，从而形成固化的金属棒。
连轧工艺流程

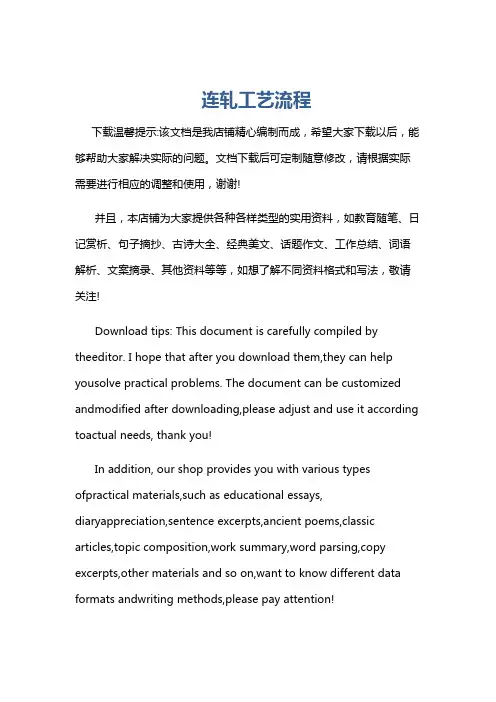

连轧工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!连轧工艺流程一、原料准备阶段。
连轧工艺开始前，要进行充分的原料准备工作。
连铸连轧杆工艺技术操作规程
山东平阴铝厂企业标准QJ/PL03.4-2001连铸连轧杆工艺技术操作规程2001—10—01发布2001—11—01实施山东平阴铝厂说明:1.本规程由山东平阴铝厂科技处提出,由科技处组织起草.2. 编制：邹永华、叶俊审核：黄建芳批准：谷吉存参加讨论人员:：黄建芳、沈其民、杨飞侠、王显锋、边红、邹永华、赵凯目录一生产工艺流程图 (1)二熔炼工艺技术操作规程 (1)三浇铸工艺技术操作规程 (3)四轧制工艺技术操作规程 (4)五收杆工艺技术操作规程 (5)六清炉工艺技术操作规程 (6)七烘炉工艺制度 (6)八检查、包装 (6)附：连铸连轧杆生产工艺卡片一、生产工艺流程图铝杆二熔炼工艺技术操作规程1 新保温炉的使用①保温炉投入使用前，按烘炉工艺制度进行烘炉，待炉膛温度升到800℃以上时进行洗炉。
②洗炉应用A199.70以上品位铝水，灌铝水占炉子容积的1/2，用大耙伸进熔体中充分搅拌，然后将铝水放出，如此再清洗一次。
按连铸连轧杆生产工艺技术要求进行配料。
3 装炉①一般固体炉料要在灌炉前加入。
若为调整铝液温度或化学成份，需要加入固体炉料。
固体炉料在加入之前，要在炉门预热，待干燥后再用大耙或钎子推入炉内。
禁止向炉内扔甩固体炉料以免铝水溅到电热体上或者溅出伤人。
②灌炉前要扒干净敞口包表面的浮渣，小心倒入炉内，要倒干净敞口包内的铝水。
③装炉前要停电，加完炉料后，根据情况确定是否送电与关闭炉门。
④将装入的铝水、固体炉料重量记入连铸连轧杆生产工艺卡片。
4 取样①取样温度720～740℃，当铝水温度高出这个温度时，要通过添加固体炉料来调整铝水温度，取样前铝水温度夏天720～730℃，冬天730～740℃。
②取样部位：熔体中间部位。
③取样前，必须充分搅拌，搅拌时间不少于5分钟。
搅拌时，作到铝液“起波不起浪”。
④搅拌后，立即取样进行分析，鉴定化学成分是否符合要求，取样前，取样勺要预热。
⑤当成分不符合要求时，应采用加中间合金或稀释的方法重新配料，再进行二次取样分析。
连铸连轧
连铸机的形式
连铸工艺流程：1）炼钢炉炼出的合格钢水经炉外精炼处理；2）钢包运
送到浇铸位置注入中间包，通过中间包注入强制水冷铜模—结晶器内；3）
当结晶器内钢水升到要求的高度后，开动拉坯机，以一定速度把引锭杆（牵 着铸坯）从结晶器中拉出 4）铸坯被拉出结晶器后，为使其更快地散热，需
才能投入使用。毛管轧制就是对穿孔后的毛管进行壁厚加工，实现减 壁延伸，是壁厚接近或等于成品壁厚。
连轧管机组轧制过程示意图
1-轧辊 2-浮动芯棒 3-毛管
(4) 管材的定、减径
毛管在轧管机上进行了以减壁为主的加工后，已成为壁厚接近于
成品的荒管。为了扩大产品使用范围，就需要对其外径进行加工，同 时对壁厚继续进行少量加工，这就是钢管生产中的第三个阶段—定径、
要进行喷水冷却，称之为二次冷却，通过二次冷却支导装置的铸坯逐渐凝固。
1-钢包 2-中间包 3-结晶器及震荡装置 4-电子搅拌器 5-二冷区支导装置 6-拉矫机 7-切割装置 8-辊道 9-轧件
管 材 轧 制
三辊行星轧机生产线
电解铜
熔化
铸造
轧制
二联拉
盘拉
成品
退火
水平缠绕
内螺纹成型
退火
铸轧法生产铜管工艺流程图
连 铸 连 轧
连铸连轧(CCDR)：由连铸机生产出来的高温无缺陷坯，无需清理
和再加热（但需短时间均热和保温处理）而直接轧制成材，即把“铸” 和“轧”直接连成一条生产线的工艺流程。
CCDR生产线
1-钢包 2-双臂回转架 3-中间包 4-弧形连铸机 5-剪断机 6-粗轧机组 7-中轧机组
轧管工艺流程简介
热轧无缝钢管生产线工艺流程一、天津钢管公司热轧无缝钢管轧机类别简介天津钢管公司拥有三种热轧无缝钢管生产线，每一种生产线对应着一种轧机，分别为MPM轧机，阿塞尔轧机和PQF轧机。
其中一套轧管生产线为φ250mm口径MPM轧机，三套轧管生产线为219mm 口径阿塞尔轧机，其余生产线为168mm、258mm和460mm口径PQF 轧机。
限动芯棒连轧管机，英文缩写MPM（即Multi-Stand Pipe Mill），是无缝钢管生产中的重要设备。
中国第一套限动芯棒连轧管机组，引进自意大利，于1992年在天津钢管集团股份有限公司投产。
经技术改造，天津钢管集团的Φ250mm限动芯棒连轧管机组已经由设计年产能力50万吨，扩大到现在的年产能力100万吨。
（注：天津钢管公司轧管厂Φ２５０MＰＭ机组，引进的是意大利皮昂蒂公司的技术和设备。
该项目竣工投产时，时任意大利伊利集团总裁的普罗迪先生亲自前来剪彩。
2006年，作为意大利总理的普罗迪再次来到钢管公司）。
阿塞尔轧机由一个名叫W .J.Assel 的人于1932年发明。
天津钢管集团股份有限公司2005年新建的现代Φ219mm阿塞尔轧管机组,引进了德国SMS Meer公司近年来最新开发的阿塞尔轧制工艺技术和ABB公司最新的ACS6000SD传动控制系统。
二套轧管的168mm口径PQF（Premium Quality Finishing）轧机是世界上第一套PQF轧机，由SMS MEER公司设计，2003年底热试成功。
由于是一个新开发出的轧制技术，作为第一个使用该技术的天津钢管公司冒了很大的风险。
钢管公司与西马克公司签订合同的时候，提到了五年之内世界上的其他钢管公司不得上PQF轧机生产线，以保证自己对于该项技术的领先。
在以后的几年里。
天津钢管公司又陆续筹建了258mm口径和460mm口径PQF轧管生产线。
二、阿塞尔轧机、MPM轧机和PQF轧机的简单对比1.阿塞尔轧机：三辊式，单机架；轧制时，钢管及芯棒一起作螺旋运2.MPM轧机：两辊式，多机架；轧制时，钢管及芯棒一起作直线运3.PQF轧机：三辊式，多机架；轧制时，钢管及芯棒一起作直线运动。
连铸连轧工艺流程
连铸连轧工艺流程连铸连轧工艺流程是一种将铸锭直接连续轧制成薄板材的生产工艺，主要用于生产薄板材，如铝合金板、镁合金板、不锈钢板等。
该工艺流程具有高效、节约能源、减少生产环节等优点，因此得到了广泛应用。
连铸连轧工艺流程主要包含以下几个步骤：1. 铸造：将熔化的金属倒入连铸机中，通过连续铸造过程将熔态金属冷却凝固成铸锭。
连铸机是一种能够连续铸造的设备，通常采用液态金属持续送入冷却水箱，经过冷却后凝固成铸锭。
2. 切割：将凝固成的铸锭切割成所需长度。
通常采用切割机进行切割，切割机能够在短时间内快速切割铸锭，提高生产效率。
3. 加热：将切割好的铸锭进行加热处理，使其变软，为后续轧制做准备。
加热通常采用炉具或者其他加热设备进行，加热温度和时间会根据所需产品的要求进行调整。
4. 轧制：将加热处理后的铸锭放入连续轧机中进行轧制。
连续轧机通常由多个辊子组成，铸锭经过辊子之间的压力作用，逐渐减少其厚度，最终获得所需的薄板材。
5. 冷却：将轧制好的薄板材进行冷却处理，使其快速冷却固化。
冷却设备通常采用冷却液或者其他冷却介质进行。
6. 矫直：将冷却固化的薄板材进行矫直处理，使其变得平整。
矫直设备通常采用滚轴或者其他矫直装置进行。
7. 切割：将矫直好的薄板材进行切割，使其达到所需长度和宽度。
切割设备通常采用切割机进行。
8. 检测：对切割好的薄板材进行质量检测，确保产品达到标准要求。
质量检测通常包括厚度、宽度、表面质量等方面的检查。
9. 包装：将符合要求的产品进行包装，以便进行运输和销售。
常用的包装方式有木箱、塑料袋等。
通过以上步骤，连铸连轧工艺流程能够将原材料快速转化为薄板材，具有生产效率高、产品质量好的特点。
同时，连铸连轧工艺流程还能减少生产环节和能源消耗，有利于环境保护和节能减排。
因此，连铸连轧工艺流程在金属制造和加工行业得到广泛应用。
轧钢生产工艺流程介绍
轧钢生产工艺流程介绍1、棒材生产线工艺流程钢坯验收T加热T轧制T倍尺剪切T冷却T剪切T检验T包装T计量T入库(1)钢坯验收=钢坯质量是关系到成品质量的关键，必须经过检查验收。
①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。
②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。
(2)、钢坯加热钢坯加热是热轧生产工艺过程中的重要工序。
①、钢坯加热的目的钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。
钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。
②、三段连续式加热炉所谓的三段即：预热段、加热段和均热段。
预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。
(一般预加热到300〜450C)加热段的作用：对预加热钢坯再加温至1150〜1250 C,它是加热炉的主要供热段，决定炉子的加热生产能力。
均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。
③、钢坯加热常见的几种缺陷a、过热钢坯在高温长时间加热时，极易产生过热现象。
钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。
过热钢在轧制时易产生拉裂，尤其边角部位。
轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。
为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。
b、过烧钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。
过烧钢在轧制时会产生严重的破裂。
因此过烧是比过热更为严重的一种加热缺陷。
过烧钢除重新冶炼外无法挽救。
避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。
c、温度不均钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。
轧钢厂工艺流程简介及主要设备设施
轧钢厂工艺流程简介及主要设备设施轧钢厂原料为炼钢厂生产的热铸坯及炼铁过程中产生的高炉煤气；产品主要为带钢。
轧钢厂轧一车间为720轧钢生产线，轧二、轧三车间为650轧钢生产线，轧四车间为550轧钢生产线，轧五车间为800中宽带生产线。
2.4.4.1轧一车间至轧四车间工艺流程车间采用连铸坯热送热装工艺。
炼钢车间连铸机生产的热连铸坯由辊道直接送到加热炉前，由液压推钢机推入加热炉内加热，热坯入炉温度为500～700℃。
钢坯在加热炉内按不同钢种的加热工艺加热到约1250℃后，推钢机将加热好的热钢坯从加热炉端部推出加热炉。
出炉的钢坯由出炉辊道送往高压水除鳞装置除去钢坯表面的氧化铁皮。
除鳞水压力最高为18MPa。
架前辊道将钢坯送至三辊粗轧机，随后由中间运输辊道将轧件继续送入后部的轧机组，经过E1立轧、R1平轧、R2平轧、E2立轧、JP1～JP66道次。
中间坯厚度为22～30mm。
切头后中间坯进入精轧前高压除鳞除去氧化铁皮。
轧件在精轧机组经过10个道次轧制，轧制成要求的成品厚度，精轧机出口最大轧制速度为12m/s。
精轧机组各机架间设有低惯量活套装置，使带钢进行恒定的微张力轧制，保证带钢的尺寸精度。
粗轧机组与精轧机组采用微张力控制轧制。
轧制过程中，轧件表面脱落的氧化铁皮落入轧线下的铁皮沟内，被水力冲至车间外的层流池内。
沉淀后，铁皮用抓斗吊车定期清理。
由精轧机组出来的带钢经扭转导向装置扭转成直立状态，经由带有夹送辊的分岔装置将带钢分送两个振荡器及链板运输机上成蛇形盘立,进行运输及冷却，当带钢被运送到链板运输机端头时,带钢头部被夹送辊夹住送料,五辊张力矫直机进立式卷取机。
卷取时首先由卷取机助卷辊将带钢抱紧卷取，卷取3～5圈后，助卷辊打开，卷取机加速，五辊张力矫直机投入工作建立张力直到卷取结束。
卷取结束时喷水冷却钢卷使尾端定形。
成形的钢卷由升降托板托到卷取机平台上，由拨卷装置拨至钢卷运输辊道上，经紧卷辊道卷实后带卷由运输辊道输送，并由人工捆扎，然后由推卷机送到链式运输机上，在链式运输机尾端滑落至翻卷机处，由翻卷机送入收集小车收集。
宝钢热连轧工艺流程(一)
宝钢热连轧工艺流程(一)宝钢热连轧工艺引言•热连轧是宝钢公司的核心生产工艺之一，它是将加热后的钢坯进行连续轧制，制成所需的板材或线材。
工艺流程1.钢坯配料–从仓库中取出所需的钢坯，并进行配料。
–配料包括选择合适的钢种和计算相应比例的不同钢坯。
2.预处理–将钢坯送入预处理设备中。
–预处理设备对钢坯进行加热，提高其塑性，为后续轧制工艺做准备。
3.粗轧–加热后的钢坯经过粗轧机组进行轧制。
–粗轧机组通过辊间的力和冷却设备对钢坯进行塑性变形。
4.中轧–经过粗轧后的板材进入中轧机组。
–中轧机组通过多道次的轧制，进一步降低板材的厚度和宽度。
5.精轧–经过中轧后的板材进入精轧机组。
–精轧机组通过多道次的轧制，进一步提高板材的平整度和表面质量。
6.除去硫气–精轧后的板材进入除去硫气工序。
–除去硫气的目的是降低板材中的硫含量，提高钢材的质量。
7.最终检测–经过所有工艺步骤后，将板材送入最终检测设备中。
–最终检测设备对板材的尺寸、表面质量等进行检测，确保产品符合标准。
8.储存和运输–合格的板材经过检测后，将根据要求进行分类、储存和运输。
–运输过程中需注意防止板材的碰撞和损坏。
•宝钢热连轧工艺是一套完整的连续轧制工艺流程，经过配料、预处理、粗轧、中轧、精轧、除去硫气、最终检测等步骤，生产出具有高质量的板材和线材产品。
该工艺流程经过多年的实践和优化，为宝钢公司赢得了良好的声誉。
钢坯配料•钢坯配料是宝钢热连轧工艺的第一步。
在这个步骤中，宝钢公司必须选择适合的钢种，并计算不同钢坯的比例。
•钢坯配料涉及到对不同钢种的了解和对产品要求的准确把握。
宝钢公司根据市场需求和产品质量要求，合理选择激光材料和定向压铸材料等不同的钢坯。
•通过合理的配料，宝钢公司可以满足市场需求，同时最大限度地利用原材料，提高生产效率。
预处理•钢坯经过配料后，进入预处理设备。
这个步骤是为了提高钢坯的塑性，为后续的轧制工艺做好准备。
•预处理设备通常是一台大型的加热炉。
轧钢生产工艺流程介绍
轧钢生产工艺流程介绍1、棒材生产线工艺流程钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库(1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。
①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。
②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。
(2)、钢坯加热钢坯加热是热轧生产工艺过程中的重要工序。
①、钢坯加热的目的钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。
钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。
②、三段连续式加热炉所谓的三段即：预热段、加热段和均热段。
预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。
（一般预加热到300～450℃）加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。
均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。
③、钢坯加热常见的几种缺陷a、过热钢坯在高温长时间加热时，极易产生过热现象。
钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。
过热钢在轧制时易产生拉裂，尤其边角部位。
轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。
为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。
b、过烧钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。
过烧钢在轧制时会产生严重的破裂。
因此过烧是比过热更为严重的一种加热缺陷。
过烧钢除重新冶炼外无法挽救。
避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。
c、温度不均钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。
板带生产工艺5(热连轧带钢生产)
窄板的一定程序进行轧制生产，连铸与轧制是 两个独自编制生产计划的互不相干的工厂。但
在连铸一连轧生产时，铸坯不经冷却，直接热 送到加热或补热装置，然后立即直接进行热轧， 炼钢、连铸与轧钢三者联成一个整体，服从于 统一的全厂总生产计划。
移辊轧制技术(HCW或WRS）
HCW移动工作辊的轧制技术首先是日本 日立制作所开发，并于1982年在新日铁八幡厂
热带轧机精轧机上得到应用(如图a)以后，仅三
年内就很快得到推广应用。以后日本川崎钢铁 公司又进一步开发了K-WRS工作辊移动轧制技
术，其不同点是将工作辊身一端做成锥形(如 图(b)、(c））再进行轴向移动，在热带轧机上 得到应用。这些轧制技术不仅特别适用于连铸 连轧生产，而且适用于常规热轧板、带生产。 它们不仅可以减少和均化轧辊磨损，延长轧辊 使用寿命，灵活轧制任意宽度的板带，而且可 明显提高带钢的板形平坦度和厚度精度质量。
将日益得到重视和发展。
叠轧薄板生产
叠轧薄板是最古老的热轧薄板生产方式 叠轧薄板：把数张钢板叠放在一起送进轧辊进
连铸直接轧制(CC-DR)工艺对轧钢操作的
要求与该厂原来的（CC-DR)工艺是差不多的，
即是都必须能宽度大压下，灵活改变板坯的宽
度及实行自由程序轧制。为此该厂具有一大立 辊轧机（VSB）和几台轧边机(粗轧机前)可完 成宽度压下量达300mm以上；采用了移辊轧制 技术以均化轧辊磨损，延长其使用寿命；采用 6辊式精轧机有很强的凸度控制能力，还采用 了热轧润滑技术和精轧前的板边感应加热器， 以保证产品精度和板形质量。
第二章 薄板坯连铸连轧工艺
04
薄板坯连轧工艺
连轧工艺简介
定义：薄板坯连铸连轧工艺是一种将连续铸钢和轧钢相结合的生产工艺 目的：提高钢材的产量和品质降低能耗和生产成本 特点：连续化、高效化、节能化 应用：广泛应用于钢铁、有色金属等领域
薄板坯连轧机类型
常规型薄板坯连轧机 CSP薄板坯连轧机 ISP薄板坯连轧机 TSP薄板坯连轧机
03
薄板坯连铸工艺
连铸工艺简介
连铸工艺的定义：将液态钢倒入连铸机中经过冷却、凝固、连续铸造形成一定形状和规格的 薄板坯或板材的工艺过程。
连铸工艺的特点：连续、高效、节能、环保可生产不同规格和形状的薄板坯或板材广泛应用 于建筑、机械、汽车、船舶等领域。
连铸工艺的流程：钢水熔炼、钢水注入、结晶器冷却、二次冷却、拉坯矫直、切割等工序组 成。
薄板坯连轧工艺要点
连铸工艺：将高温钢水连续铸造成 薄板坯
温度控制：精确控制轧制过程中的 温度以保证钢板的质量和性能
添加标题
添加标题
添加标题
添加标题
轧制工艺：通过多道次轧制将薄板 坯轧制成钢板
轧制节奏：合理安排轧制节奏提高 生产效率和产品质量
薄板坯连轧产品质量控制
温度控制：确保轧制过程中的温度稳定以获得良好的产品性能。 厚度控制：精确控制产品的厚度以满足不同用户的需求。 板形控制：保持轧制过程中的板形稳定以获得良好的表面质量。 轧制速度控制：根据不同产品的要求调整轧制速度以保证产品质量。
分析薄板坯连铸机类型选择的 影响因素如产品要求、生产效
率和成本控制等。
探讨未来薄板坯连铸机的发 展趋势和技术创新方向。
薄板坯连铸工艺要点
连铸工艺流程： 薄板坯连铸连轧 工艺的基本流程
关键技术：薄板 坯连铸过程中的 关键技术
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连轧生产工艺流程介绍
---- 冶金自动化系列专题
【导读】：从炼钢厂出来的钢坯还仅仅是半成品，必须到轧钢厂去进行轧制以后，才能成为合格的产品。
热轧后的成品分为钢卷和锭式板两种，经过热轧后的钢材厚度一般在几个毫米,如果用户要求钢板更薄的话，还要经过冷轧。
本专题将详细介绍热轧及冷轧生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。
【发表建议】
连轧的目的：将连铸后的钢坯轧制成客户需要规格的钢材。
连轧的工艺流程：
点击这里看大图
从炼钢厂送过来的连铸坯，首先是进入加热炉，然后经过初轧机反复轧制之后，进入精轧机。
轧钢属于金属压力加工，说简单点，轧钢板就像压面条，经过擀面杖的多次挤压与推进，面就越擀越薄。
在热轧生产线上，轧坯加热变软，被辊道送入轧机，最后轧成用户要求的尺寸。
轧钢是连续的不间断的作业，钢带在辊道上运行速度快，设备自动化程度高，效率也高。
从平炉出来的钢锭也可以成为钢板，但首先要经过加热和初轧开坯才能送到热轧线上进行轧制，工序改用连铸坯就简单多了，一般连铸坯的厚度为１５０～２５０ｍｍ，先经过除磷到初轧，经辊道进入精轧轧机，精轧机由７架４辊式轧机组成，机前装有测速辊和飞剪，切除板面头部。
精轧机的速度可以达到２３ｍ／ｓ。
热轧成品分为钢卷和锭式板两种，经过热轧后的钢轨厚度一般在几个毫米,如果用户要求钢板更薄的话，还要经过冷轧。
【查看全文】
热轧生产工艺流程
板坯由炼钢连铸车间的连铸机出坯辊道直接送到热轧车间板坯库，直接热装的钢坯送至加热炉的装炉辊道装炉加热，不
能直接热装的钢坯由吊车吊入保温坑，保温后由吊车吊运至上料台架，然后经加热炉装炉辊道装炉加热，并留有直接轧制的可能。
连铸板坯由连铸车间通过板坯上料辊道或板坯卸料辊道运入板坯库，当板坯到达入口点前，有关该板坯的技术数据已由连铸车间的计算机系统送到了热轧厂的计算机系统，并在监视器上显示板坯有关数据，以便工作人员进行无缺陷合格板坯的核对和接收。
另外，通过过跨台车运来的人工检查清理后的板坯也需核对和验收，并输入计算机。
进入板坯库的板坯，由板坯库计算机管理系统根据轧制计划确定其流向。
【查看全文】
冷轧的工艺
冷轧的工艺，简单地说就是将热轧来的原料板轧制成用户所要求的尺寸（板凸度）与形状（板形），同时满足性能（热处理）与表面质量（涂镀、精整）要求，是冶金行业的深加工工序，要求很高。
冷轧工艺包括几部分：一般讲，主要分为酸洗、多机架连轧机、热处理线（包括罩式炉和连退），单机架和双机架平整线，表面防腐处理的镀锌线、彩涂线，及精整线等，此外依据生产的产品不同还会有：镀锌线、冷轧硅钢和彩涂线，冷轧是把热轧的板卷再次加工成具有高附加值的产品。
【查看全文】
连轧的主要工艺设备：
加热炉
在冶金工业中，加热炉习惯上是指把金属加热到轧制成锻造温度的工业炉，包括有连续加热炉和室式加热炉等。
金属热处理用的加热炉另称为热处理炉。
初轧前加热钢锭或使钢锭内部温度均匀的炉子称为均热炉。
广义而言，加热炉也包括均热炉和热处理炉。
【查看全文】
粗轧机
连铸工段的钢坯经加热后，首先经过粗轧机轧制，以后再经过中轧、精轧后才能成为成品。
粗轧机的尺寸决定了能够进行加工的最大钢坯尺寸。
【查看全文】
中轧机
轧机是实现金属轧制过程的设备。
连铸工段的钢坯经加热后，首先经过粗轧机轧制，以后再经过中轧、精轧后才能成为成品。
一般轧制出的产品直径介于300mm～400mm的轧机为中轧机。
【查看全文】
精轧机
轧机是实现金属轧制过程的设备。
精轧机是最后一道轧制工序，经精轧机轧制后，产出产品经剪切和冷却后，即为成品。
【查看全文】
飞剪机
飞剪，定尺切断加工技术；飞剪机：快速切断铁板、钢管、纸卷的加工设备；常用于轧钢，造纸等生产线上。
【查看全文】
矫直机
矫直机是对金属棒材、管材、线材等进行矫直的设备。
矫直机通过矫直辊对棒材等进行挤压使其改变直线度。
一般有两排矫直辊，数量不等。
也有两辊矫直机，依靠两辊（中间内凹，双曲线辊）的角度变化对不同直径的材料进行矫直。
主要类型有压力矫直机、平衡滚矫直机、鞋滚矫直机、旋转反弯矫直机等等。
【查看全文】
卷取机
卷取机将从精轧最后一架轧机出来的热钢带卷成钢带卷；从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
【查看全文】
开卷机
开卷机：热轧后的钢带卷进入冷轧的第一道工序，也就是将热轧后的钢带卷打开；【查看全文】
轧钢工艺流程介绍
从炼钢厂出来的钢坯还仅仅是半成品，必须到轧钢厂去进行轧制以后，才能成为合格的产品。
从炼钢厂送过来的连铸坯，首先是进入加热炉，然后经过初轧机反复轧制之后，进入精轧机。
轧钢属于金属压力加工，说简单点，轧钢板就像压面条，经过擀面杖的多次挤压与推进，面
就越擀越薄。
在热轧生产线上，轧坯加热变软，被辊道送入轧机，最后轧成用户要求的尺寸。
轧钢是连续的不间断的作业，钢带在辊道上运行速度快，设备自动化程度高，效率也高。
从
平炉出来的钢锭也可以成为钢板，但首先要经过加热和初轧开坯才能送到热轧线上进行轧
制，工序改用连铸坯就简单多了，一般连铸坯的厚度为１５０～２５０ｍｍ，先经过除磷到
初轧，经辊道进入精轧轧机，精轧机由７架４辊式轧机组成，机前装有测速辊和飞剪，切除
板面头部。
精轧机的速度可以达到２３ｍ／ｓ。
热轧成品分为钢卷和锭式板两种，经过热轧
后的钢轨厚度一般在几个毫米,如果用户要求钢板更薄的话，还要经过冷轧。
与热轧相比，冷轧厂的加工线比较分散，冷轧产品主要有普通冷轧板、涂镀层板也就是镀锡
板、镀锌板和彩涂板。
经过热轧厂送来的钢卷，先要经过连续三次技术处理，先要用盐酸除
去氧化膜，然后才能送到冷轧机组。
在冷轧机上，开卷机将钢卷打开，然后将钢带引入五机
架连轧机轧成薄带卷。
从五机架上出来的还有不同规格的普通钢带卷，它是根据用户多种多
样的要求来加工的。
冷轧厂生产各种各样不同品质的产品，那飞流直下，似银河落九天的是镀锡板，那银光闪闪
的是镀锌板，有红、黄、兰各种颜色的是彩色涂层钢板。
镀锡板是制造罐头和易拉罐的原料，
又叫马口铁，以前我国所需要的镀锡板全靠进口，自从武钢镀锡板大量生产后，部分替代了
进口货。
武钢生产镀锡板采取的是电镀锡工艺，这些镀锡板好像镜子一样，光鉴照人，就像
诗人描写的：“轧钢工人巧手绘锦帐，千万面银镜送给心爱的姑娘，你知道不知道，在那爱
妻牌洗衣机上，有我们汗水的芬芳”。
